去年9月份简析了GG的MZ31-AR0, A家服务器市场地位实在太低, 大半年过去除了Barebone系统依然没有特别适合的单路板子好买
不过今天看到这块Tyan S8026GM2NRE的参数后还是忍不住要分享一下, 72高频蛋神的二奶机Barebone里也是这块板但配置并没有最大化
整体布局, 采用了8+8的CPU供电, 左上侧为两根PCIe x24(实际一根x24一根x16), 中间的白色插槽为x16 OCP 2.0 LAN Mezzanine(conn.A+conn.B)
PCIe NVMe接口方面采用服务器中常见的Oculink x8, 1个口对应2个x4, 全部8个口都用于PCIe NVMe SSD的话就是16块x4

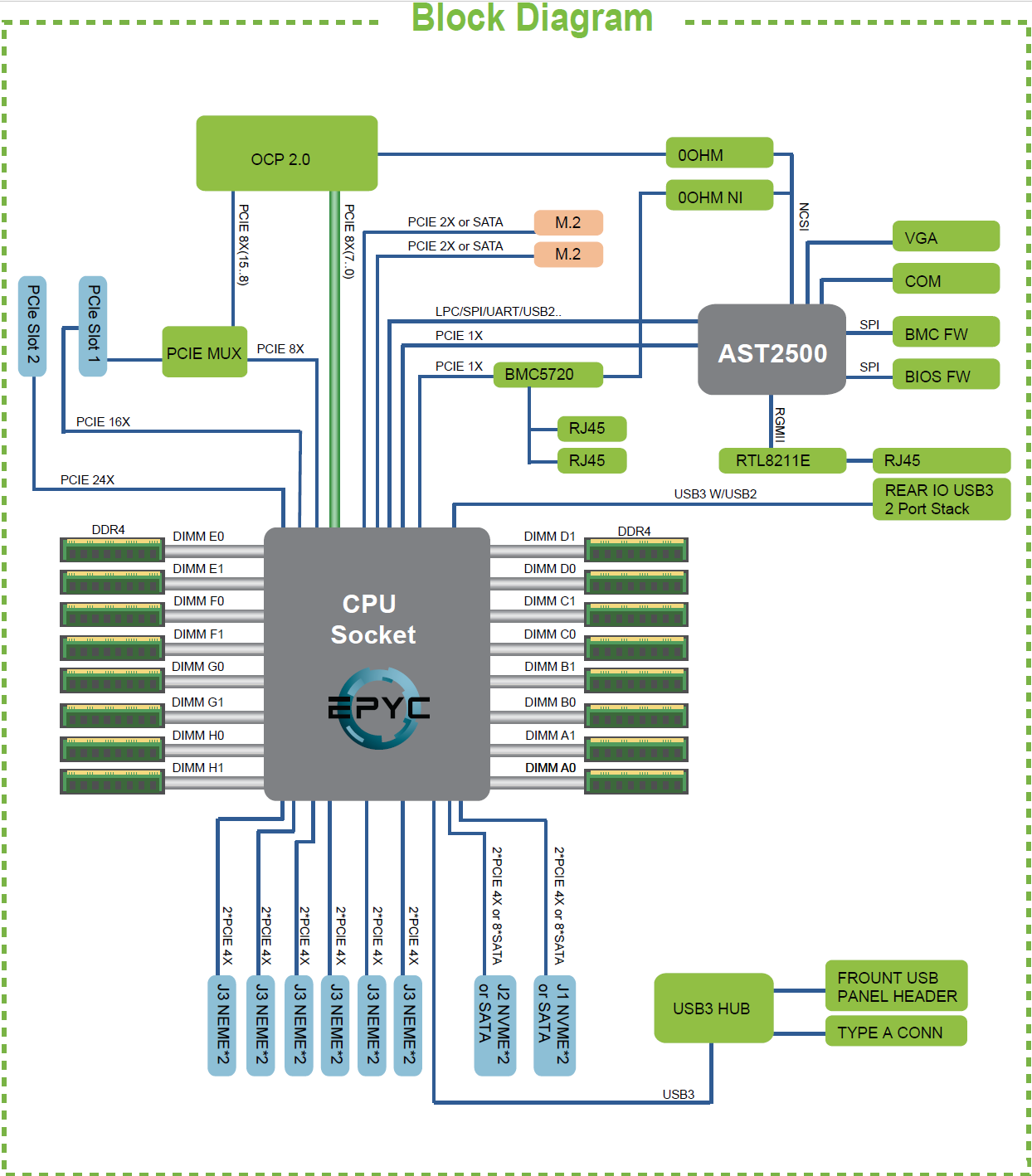

Block Diagram, 两个x2 M.2接口完美搭配两块Intel 800P 58GB/118GB做双OS盘, 类似于SM主板上的两块SATADOM做双OS盘

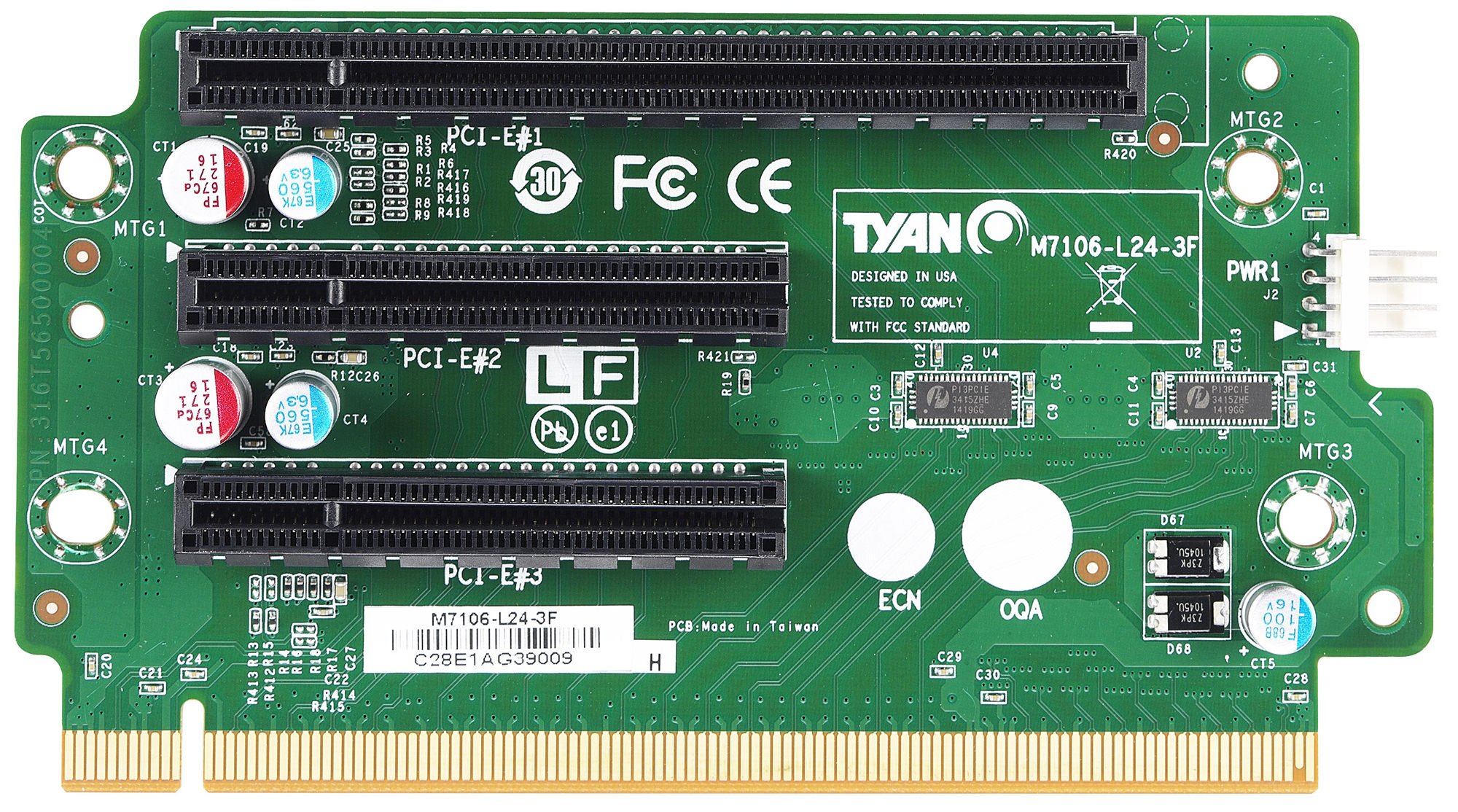

2U x24 Riser Card M7106-L24-3F, 可以走x16/x8或x8/x8/x8
这个是Mellanox OCP版(蛋神要入的ConnectX-5里面也包含了OCP型号), 插入上面提到的LAN Mezzanine接口, 专门接口直插网卡待遇不是一般的高
下面是S8026GM2NRE, MZ31-AR0和我手上的4块板子CPU PCIe总通道数对比, 以及插上ConnectX-4 2*100GbE x16之后能装x4 PCIe的最大数量
Tyan S8026GM2NRE最多124条用于PCIe+SATA, x4 PCIe及以上的条数 = 24 + 16 + 16 + 16*4 = 120 = 104(26块x4 PCIe) + ConnectX-5 OCP
GG MZ31-AR0最多108条用于PCIe+SATA, x4 PCIe及以上的条数 = 4*16 + 3*8 + 4 = 92 = 76(19块x4 PCIe) + ConnectX-4 2*100GbE x16
Super Micro X10DRG-Q最多80条可用, x4 PCIe及以上的条数 = 4*16 + 2*8 = 80 = 64(16块x4 PCIe) + ConnectX-4 2*100GbE x16
ASUS X399 ZE最多60条可用, x4 PCIe及以上的条数 = 2*16 + 2*8 + 3*4 = 60 = 36(9块x4 PCIe) + ConnectX-4 2*100GbE x16 + 独显x8
ASUS X299 R6A最多44条可用, x4 PCIe及以上的条数 = 16 + 3*8 +4 = 44 = 20(5块x4 PCIe*) + ConnectX-4 2*100GbE x16 +独显x8
ASUS X99-Deluxe最多40条可用, x4 PCIe及以上的条数 = 16 + 3*8 = 40 = 16(2块x4 PCIe) + ConnectX-4 2*100GbE x16 +独显x8
*X299可以通过ASUS Hyper M.2 x16或类似适配卡拆分通道x16->4*x4或 x8->2*x4, 绝大部分X99不支持PCIe Bifurcation所以通道数浪费一半
这个板子比较难买到, 找到一家相对靠谱的美国电商Acmemicro报价为$447(不算两块Riser), 价格不是一般的便宜
https://www.acmemicro.com/Product/15925/Tyan-S8026GM2NRE-Server-Board-S8026-UP-AMD-EPYC-Socket-SP3
结语: 在SM迟迟不出像样单路主板的情况下, Tyan S8026GM2NRE可以说是唯一的真服务器板, 其夸张的PCIe通道数总算对得起单路EPYC的巨大优势
评论
买不起，买不起
评论
这是蛋神需要的板子啊。。。
评论
tyan老出这种板子，也算是偏安一隅了
评论
肯定是买小裙裙花掉了
评论
蛋神已经在用了好吗
评论
这么迅速？没看到他发出来臭显啊
评论
我最上面链接了啊
评论
哦。。。那个是订单图。。。我还以为有实物图啊
评论
图终于载出来了，如果加个红色的话Enio一定会买的，可是。。。
评论
单路都做成eeb了真的大丈夫吗
评论
图文并茂，还有购买链接
J叔一如既往的良心
评论
AMD的服务器CPU总线太多了，好多CPU直联的，INTEL的服务器怕是没有这么多吧？
评论
J叔这板子 你用啥机箱呀，10NVME吗？
评论
介于J叔都给我打广告了 我这就去更新实物图
但是先讲好 暂时没有测试 内存太丢人
评论
内存哪去了？
评论
内存不值得拿出来晒 太垃圾了
