X10DRG-Q是E5 v3/v4时代最强大的双路板子, 而X11DPG-QT是X10DRG-Q的直系后裔, 规格方面非常相似
https://www.supermicro.com/products/motherboard/Xeon/C620/X11DPG-QT.cfm

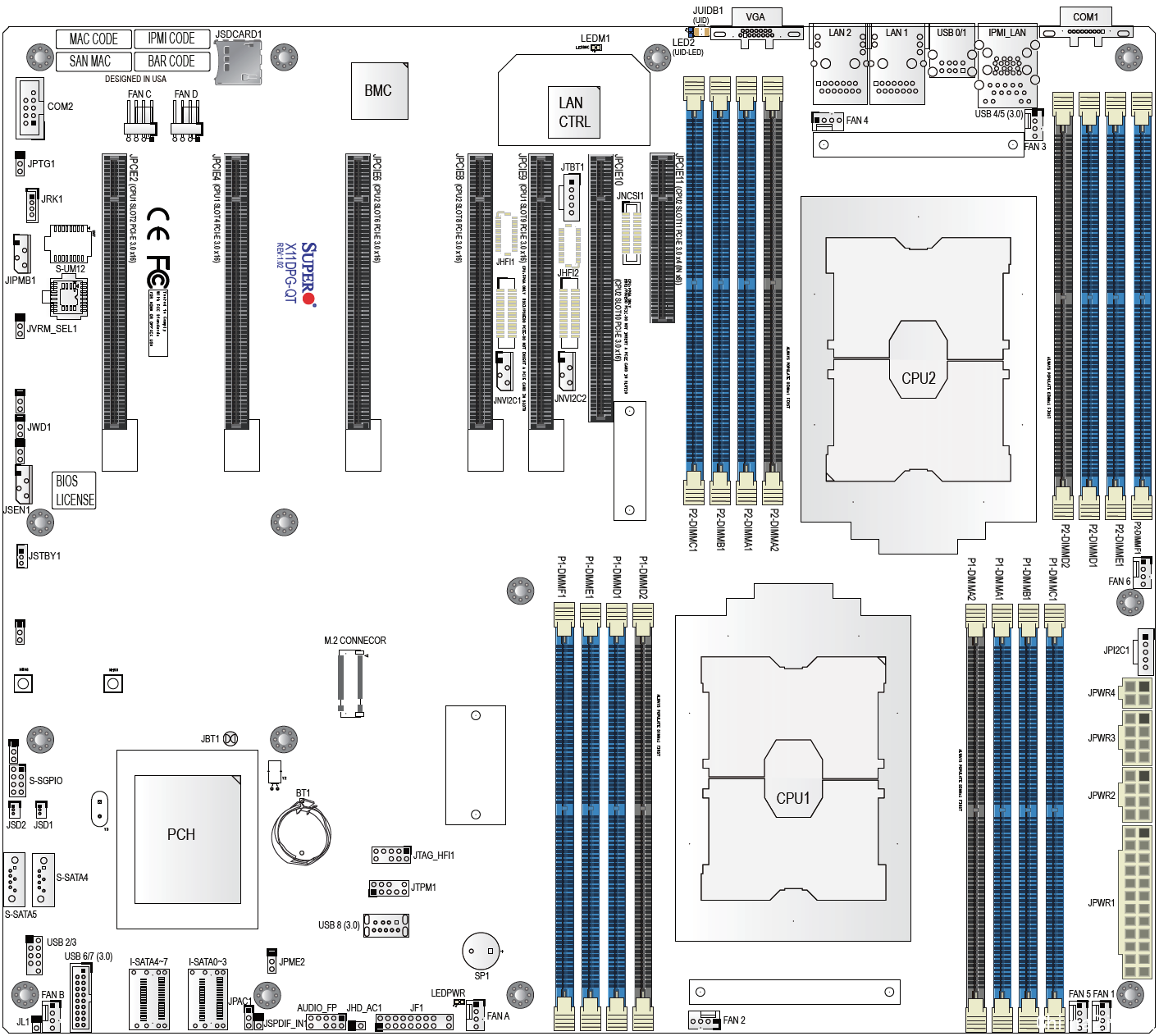

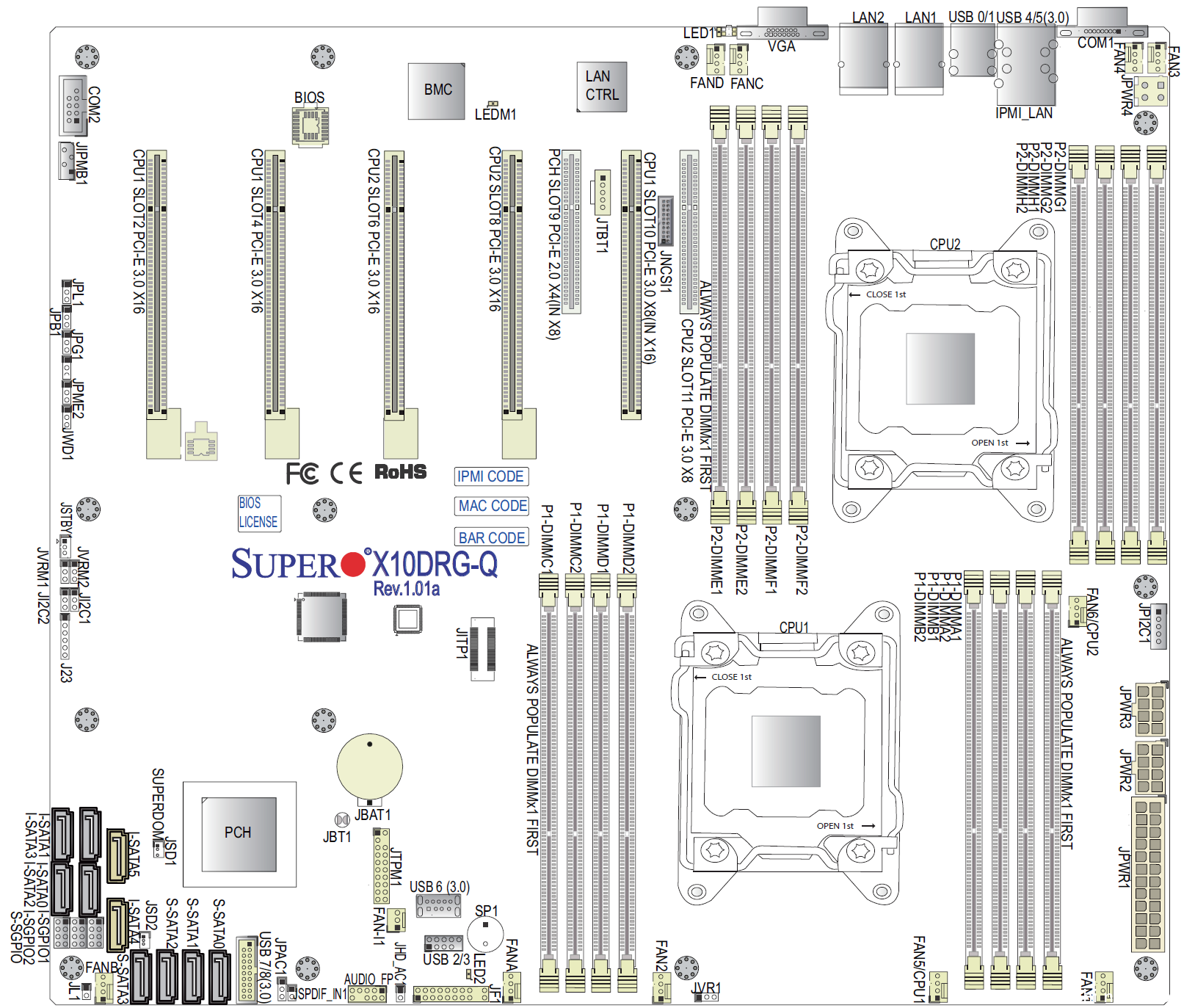

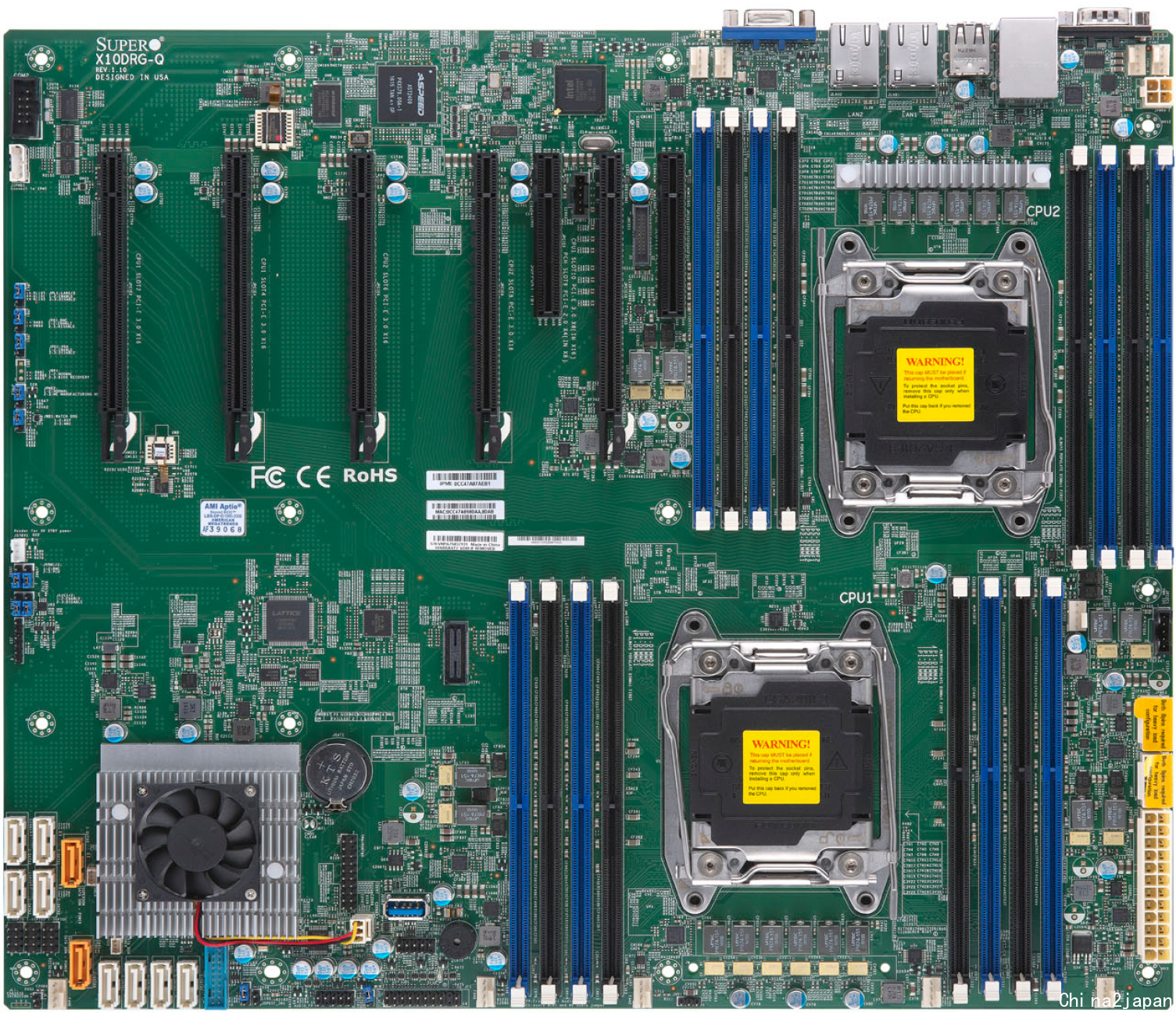

上图为X11DPG-QT, 下图为X10DRG-Q
整体布局对比, 都采用了8+8+4的CPU供电, 民用板子上一般是见不到的
接口/插槽位置对比, 都带有General Purpose Header for Thunderbolt Add-on Card(JTBT1), AIC卡需要额外购买
主要变动
1. CPU PCIe 3.0插槽配置从4条*16+2条*8=80 Lanes升级为6条*16+1条*4=100 Lanes, 可以说是完美利用
2. 双Intel i350 1GbE-T网口升级成双Intel X550 10GbE-T网口, 不过之前千兆挂在CPU下面, 现在万兆连到了PCH(不支持DDIO)
3. IPMI/BMC升级芯片AST2400->AST2500, 性能大幅提升
4. 针对-Fabric带尾巴型号增加两个Host Fabric Interface(HFI) Carrier Card Sideband Header, 每个口额外提供PCIe 3.0 x16(JHFI1, JHFI2)
5. 新增NVMe I²C Header(JNVI2C1, JNVI2C2), 用于超微AOC系列NVMe PCIe卡, 同时也作为PCIe_9/10插槽上NVMe AIC卡的VPP Header
6. 新增一个M.2 x4插槽, 来自于PCH而不是CPU, 支持22110规格
7. 新增一个MicroSD卡槽(JSDCARD1)

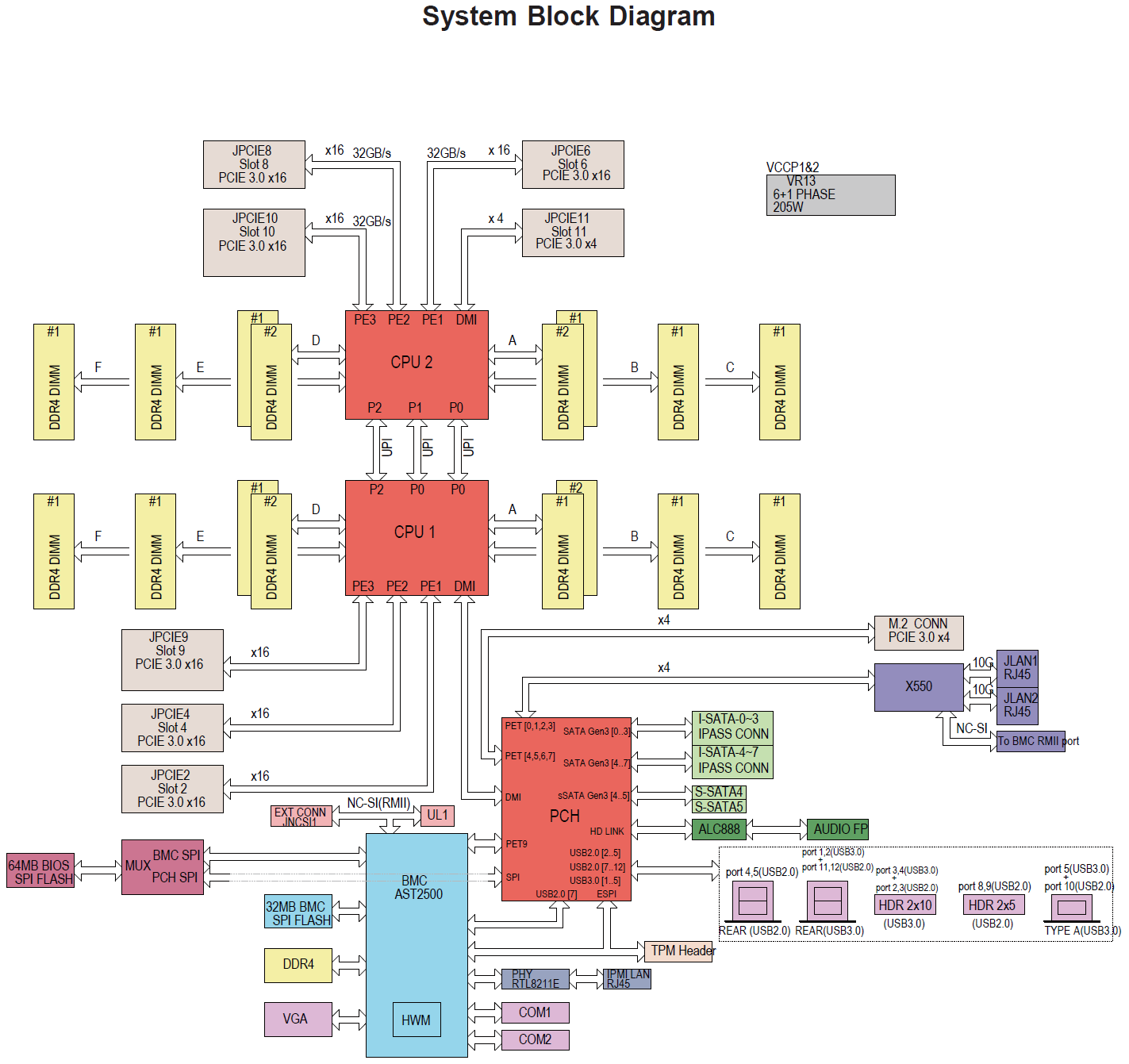

Block Diagram, 可以看到多出来的DIMM黑槽单独作为2SPC中的一根, 所以这块勉强算是支持六通道2DPC的板子
内存支持, 因为SP变成六通道最多只能2DPC所以不再降速, RDIMM 2DPC也能DDR4-2666, 和上一代保守的设定成鲜明对比
总结: 唯一的缺憾就是没有完整配置六通道2SPC(24个DIMM插槽), 但是总体来说X11DPG-QT进行了全方位的提升, 是双路8180或6154的极佳选择

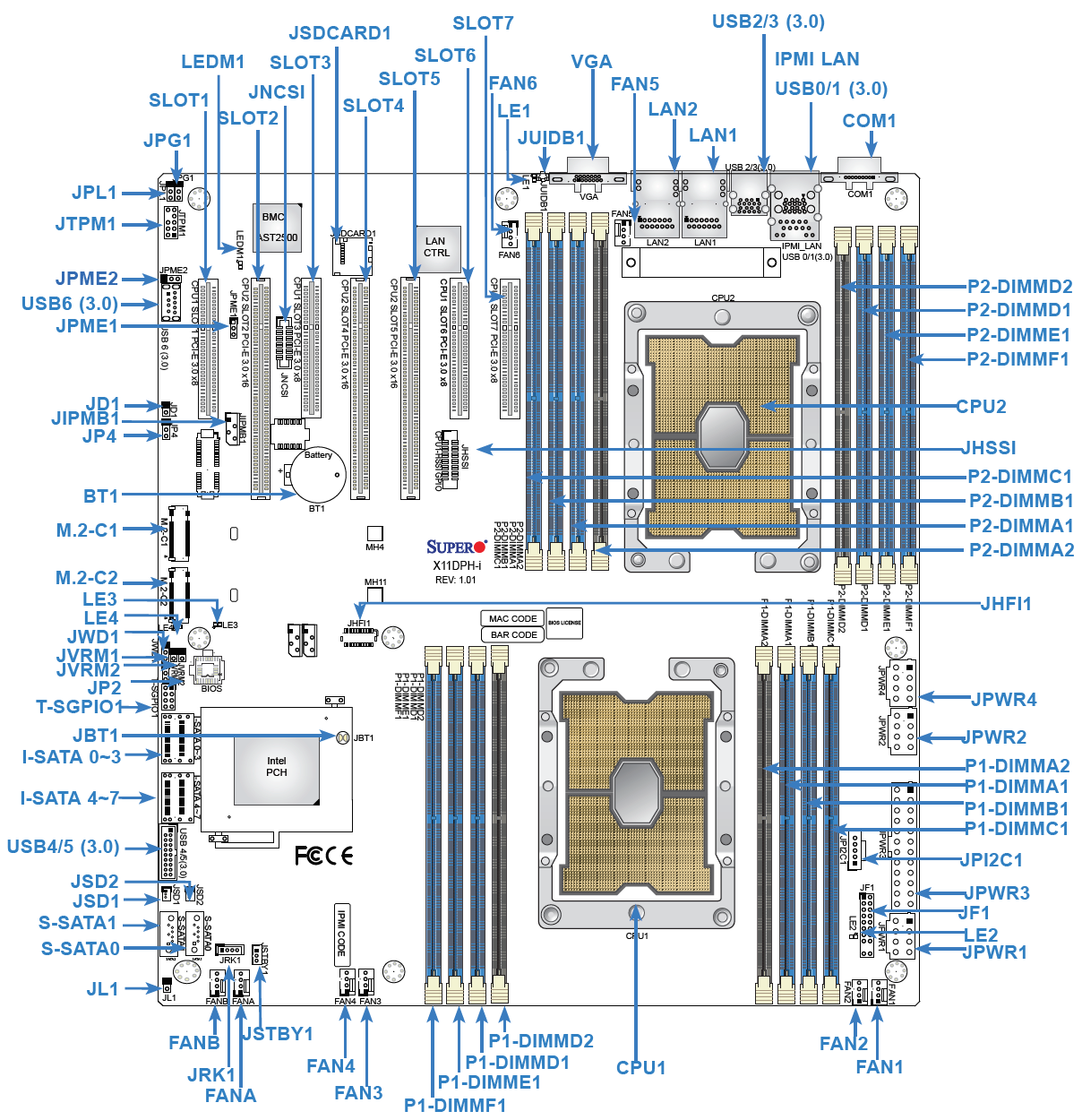

经Flanker推荐, 发现X11DPH-T也是一块非常有特点的板子
https://www.supermicro.com/products/motherboard/Xeon/C620/X11DPH-T.cfm

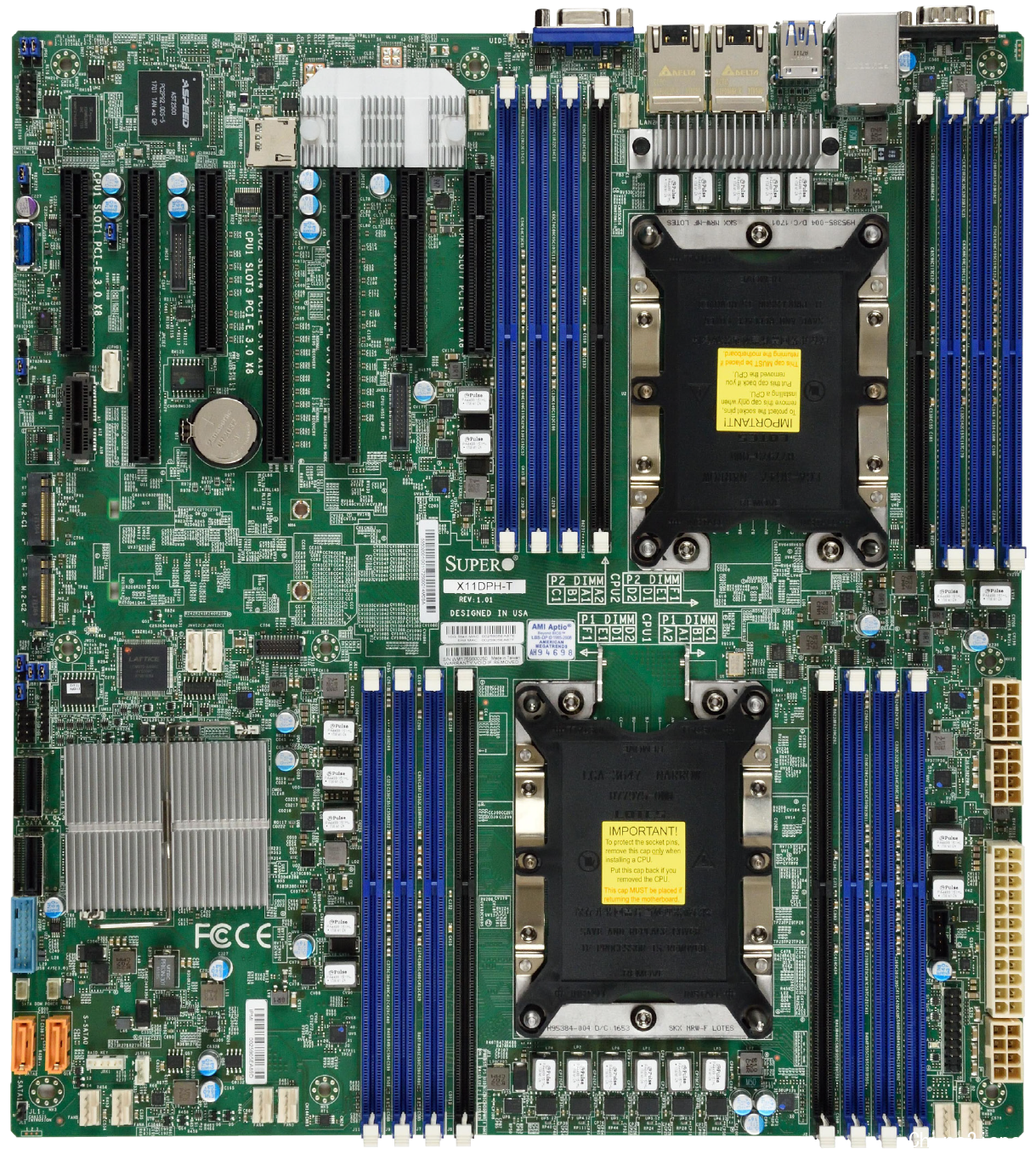

牛气的8+8+8供电, 仅次于特种板型Backplane上的8+8+8+8, 非常少见
CPU PCIe 3.0插槽配置为3条*16+4条*8=80 Lanes

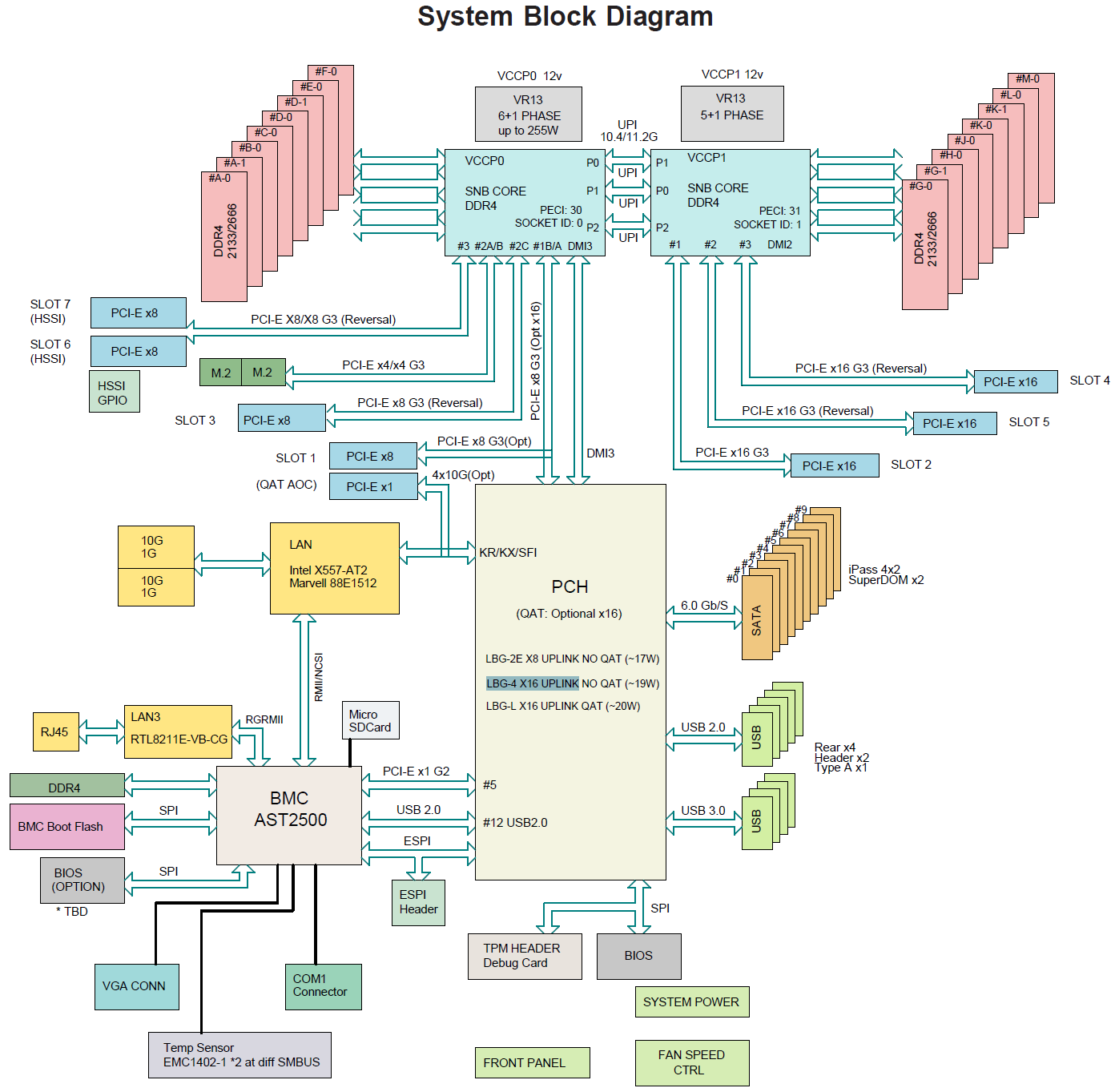

该板的Block Diagram很有意思, 芯片组采用了C620系列里的中端型号C624, 可以将48条PCIe中的16条用作PCH与CPU之间的16x Uplink(LBG-4)

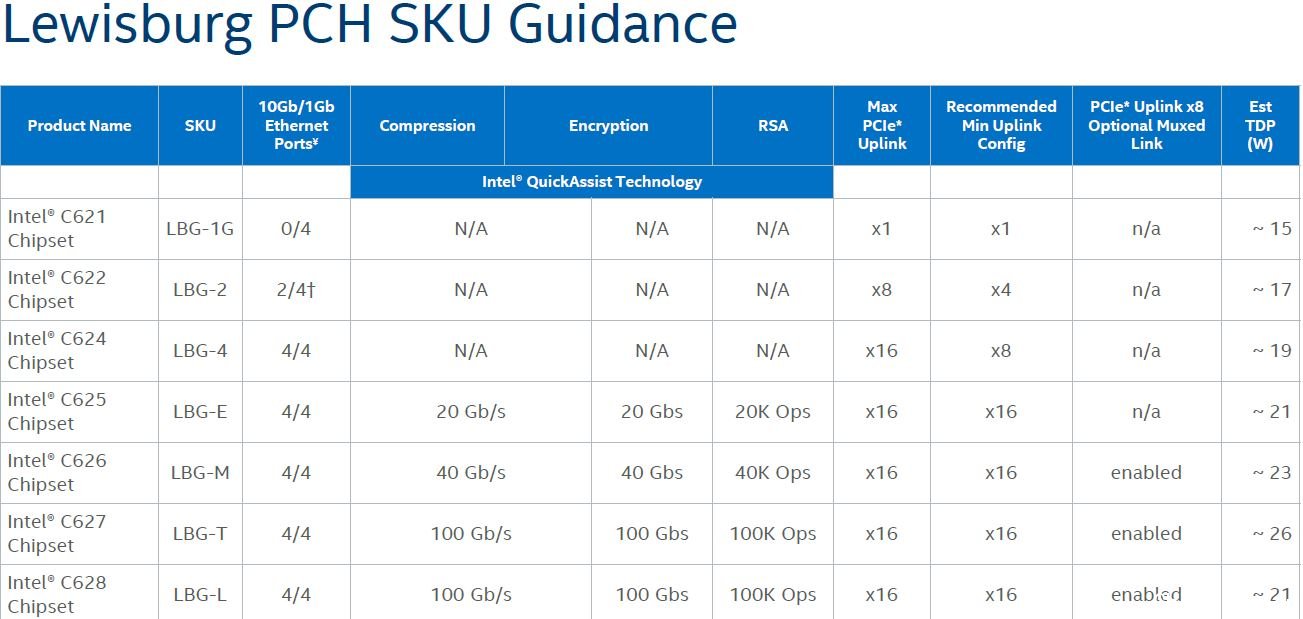

LBG-4只是其中一种PCH-CPU通讯方案, Lewisburg PCH里有非常灵活的配置, 算是迂回解决了长期受人诟病的DMI牙签总线问题
该板的最大优势在于两个CPU绕出来的M.2(同桌面X299一样RAID 0/1需要M-Key), 以及通过LBG连通CPU的双Intel X557 10GbE-T网口
该板的最大缺点则是缺少音频所以默认配置下不适用于工作站, 此外因只有1个JHFI接口所以只有1个CPU插槽支持-Fabric带尾巴型号

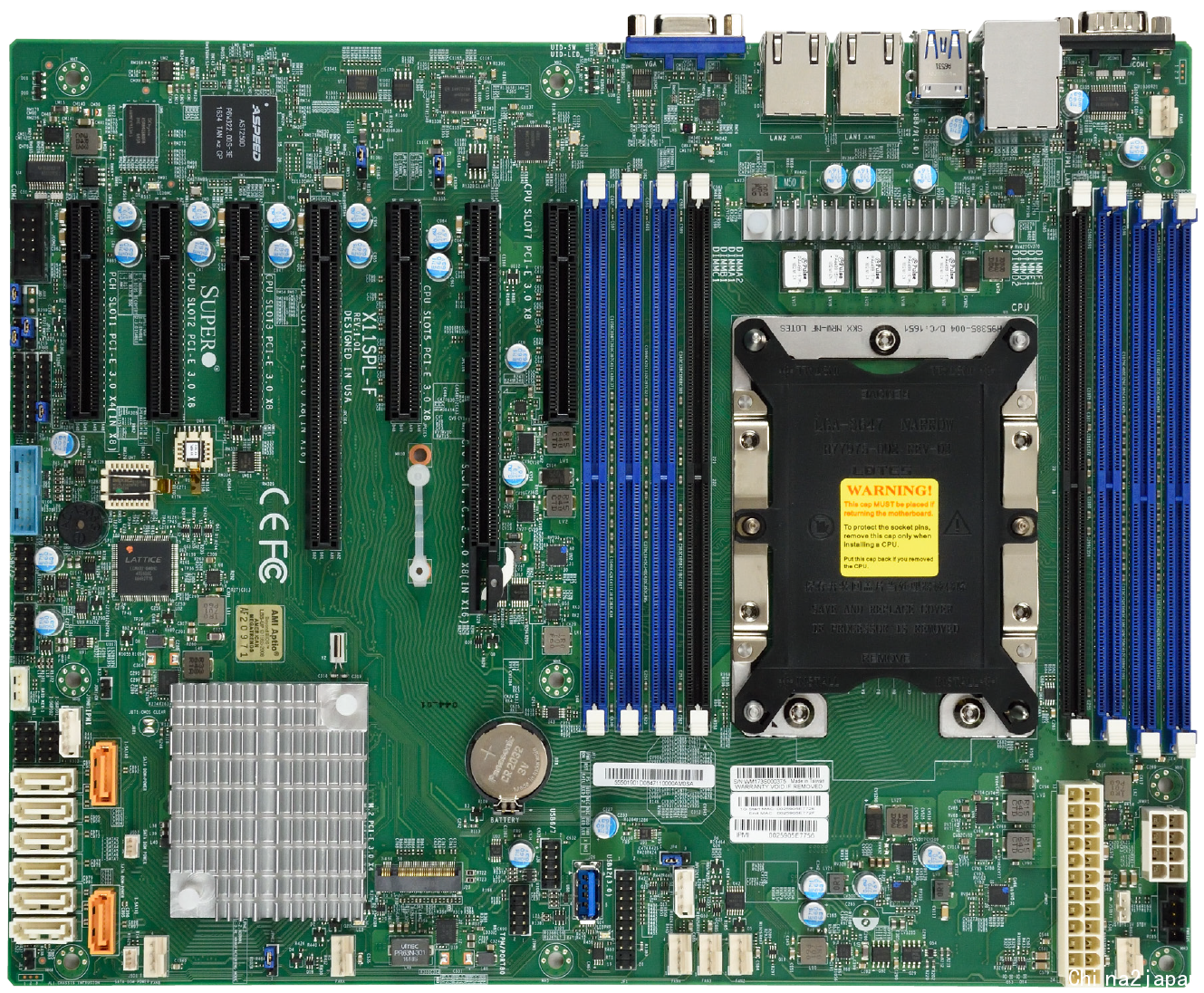

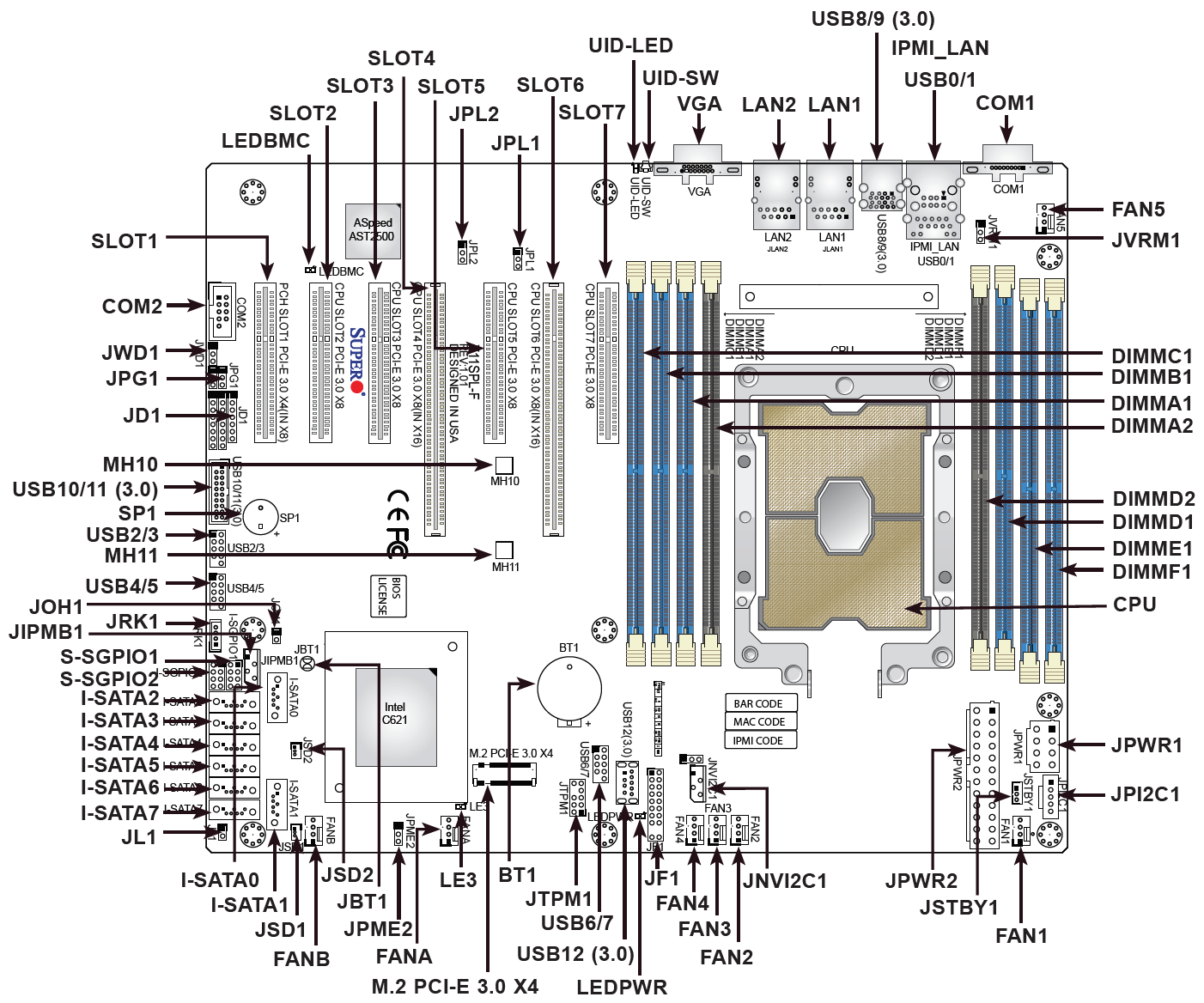

PS: 在单路LGA 3647方面, 也有一款类似X11DPG-QT拥有丰富I/O配置的板子叫X11SPL-F
https://www.supermicro.com/products/motherboard/Xeon/C620/X11SPL-F.cfm

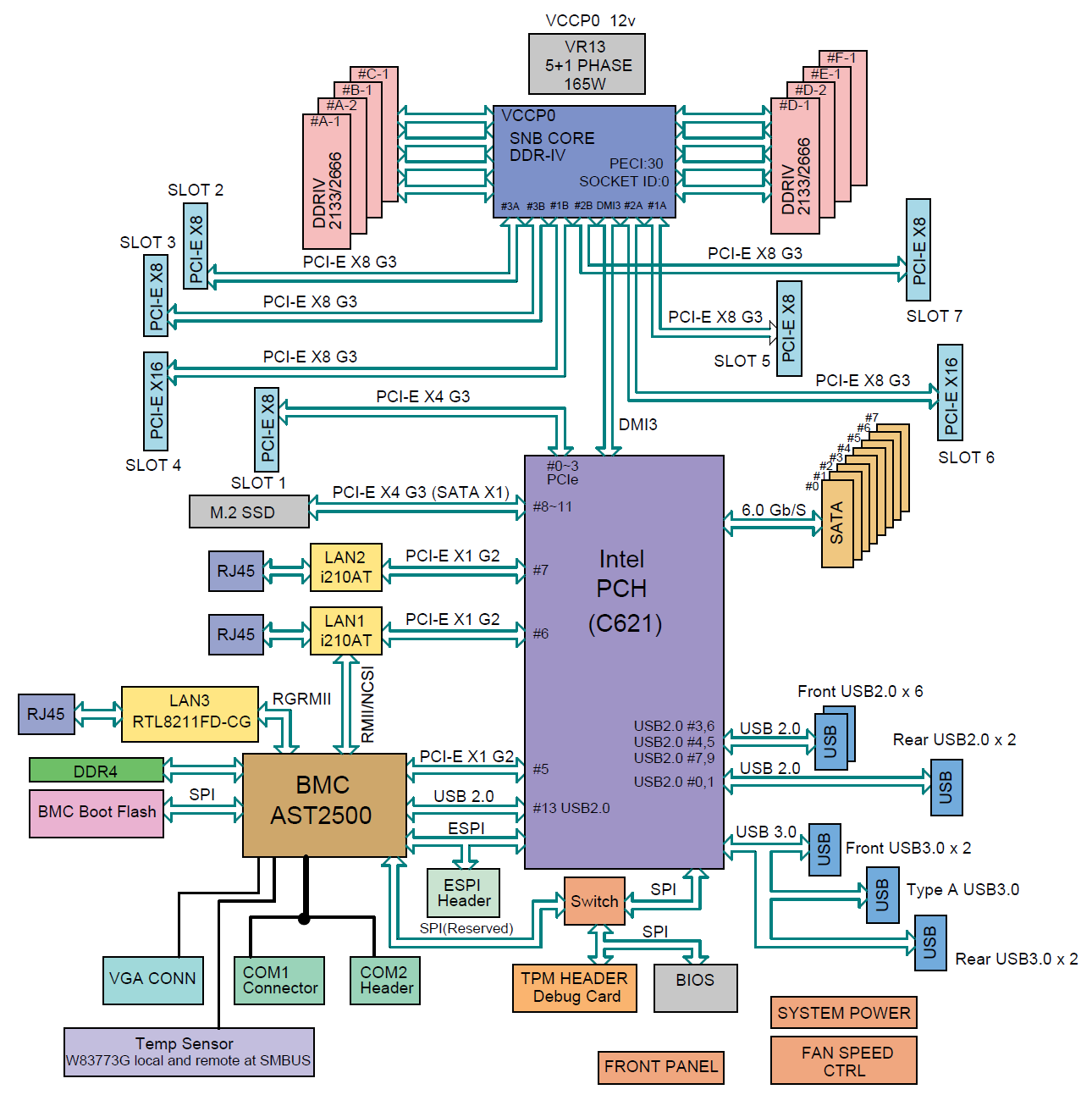

48 CPU Lanes平均分配到6根PCIe 3.0 x8, 在不使用PLX芯片的板子里属于完美扩展了
缺点: 未标配音频所以默认配置下不适用于工作站, 另外不支持带-Fabric带尾巴型号
继续阅读: 对EPYC单路主板感兴趣的可以点击这里
评论
基本完美，就是 2+1+1 的 DIMM 搭配不喜欢。。
评论
不带多卡感觉不如DPH-T
评论
空间限制太大了, 24根DIMMs再加上这么宽的PCIe间距就要用他们家那些特种版型了
评论
只能插4张双槽显卡
上一代还能5张。。。。
评论
可以拉出来Riser卡上插就可以6块显卡x16了
评论
麻烦问一下，X11DPG-QT，规格非常强大，是不是不支持SLI，主板页面和说明书，都没发现SLI。是不是这代不支持了？还是后续BIOS更新支持？
评论
目前是这样, 它是GPU Serverboard
评论
Supermicro都不至此SLI了，那只有看看ASUS，JIJIA的工作站主板了。
评论
第二个单路的好啊,,,以后可以玩多路pcie存储了
评论
再次觉得内存插槽该改一下了，要么接口改小，要么向空间发展，非常需要紧凑一下
评论
X11SPL-F这种 PCIE 3.0 X8（IN X16）看上去急死个人……是因为现在普通流通领域内，没有能跑满PCIE3.0 X16的设备的原因么？
评论
代理那里还没消息。
评论
看了一下, 除了没有音频其它确实完美, 我添加到主贴
评论
这种情况很普遍啊, 主要还是总通道数有限, 然后做成x16可以插显卡
评论
X11DPH-T干嘛要3个8pin?
评论
不知道, 有点过剩, 桌面上出个8+8+8该有多么美好...
评论
X11DPH-T CPU1 貌似是 6+1 相最高 255W，CPU2 则是 5+1 相。可能是这个原因？
评论
应该是吧, 但CPU最多才205W, 所以不知道有什么意义, 莫非留一手未来鸡血这就成神主板了
评论
还是单路标准atx规格的好
评论
存储为啥不玩epyc，至强的PCIE这么少
评论
关键是，一个255W，一个205W，意味着俩CPU还得不相同才行？双路平台两个CPU不一样，貌似很少见
评论
这个只是官方能够支持多少TDP上限的U而不是要求达到这个TDP, 只有CPU1支持-F带尾巴型号是唯一可能的解释
但是又根本说不通, X11DPG-QT两个插槽都支持-F也只有205W上限, 更何况Platinum 8176F只有173W TDP
评论
不是不想啊,一来没有找到合适板子,二来还想有虚拟机怕坑多阿,先让老外趟路
评论
不带thunderbolt的都不能算是工作站板……
有谁可以试试x11dai的thunderbolt可以用giga的aic么
评论
还有没有X11DAX了？这个不带音频不好用啊虽然我有RME专业声卡
评论
这么多PCIE X16 3.0 你要什么有什么
评论
目前来看最强大的双路板子是哪一块呢？准备弄一块配6146来玩玩。
另外没有看出来C627和C628的区别...有没有主板用这2个芯片的呢？
评论
哪个代理，望pm告之。
评论
配置最完整的当然是X11DPG-QT, 100 Lanes+大板多卡不浪费插槽+自带音频
C628功耗小一些但贵一点, 其它区别确实没看出来
评论
其他厂家有没有用C627/628芯片的板子呢？
评论
C628等X11DPH-TQ上市吧
评论
太贵了(C628 $329 vs C621 $57)一般制造商不会用的, SM这边目前就X11DPH-Tq这一块用了C628, 但这板子官网页面都还未上线
评论
X11DPG-QT 也只能用超微自己那个服务器/工作站机箱
不过那个机箱并不贵，还带电源。。。。
评论
好像就只是多了2个10G网卡，其他也没有太大区别啊..而且也没带音频。作为GPU主板也不太合适。
评论
X11DPH-T和X11DPH-Tq都是带两个Intel X557 10GbE-T, 没带音频确实不适合工作站, 不用多显卡做存储服务器更适合
评论
X11DPH是比较偏向于带hba/raid卡的那种
评论
thunderbolt不是只需求PCIE总线啊，还要一个5针的GPIO接口，没这个接口有200条lane也上不了
评论
您好：
X11DPH-T设计3个8Pin供电是为了支持255W CPU，如果CPU TDP功耗低于205W，可以只插2个8Pin供电。
我昨天问SM的工程师，得到如上答复。难道还有255W的U没出？
评论
哈哈, 有料, 难道是为了兼容Phi x200(215W ~260W)...
评论
您好：
只有CPU1可以上支持Fabric和FPGA的CPU。
工程师还在线的
评论
你问他Xeon SP没有255W的CPU, CPU1这么高是否为了支持Xeon Phi
评论
不支持，Xeon Phi我们有5038K-i的系统可以支持。
Intel最新的skylake-sp有TDP为255W集成FPGA的CPU，现在还没发布，将来会有。
最新回复。
你也可以去问他[email protected]，我毕竟比较业余。
评论
我嚓, 255W的大雕FPGA, 那是不是意味着还有255W的普通型号!!?? Intel还留着后手狙击啊...
评论
严格来讲并不是
联力11槽的超级全塔大部分预留了DRG-Q系列的特殊孔位
贵不贵看谁买，如果是专业需求那真是不太贵
13000左右，包括主板，1+1 2000w的冗余电源，散热器，热插拔硬盘笼和标准散热器 以及起码6个工业扇
至于个人嘛……并不值，这一套下来噪音实在是感人
评论
TB HEADER DRG-Q系列基本都有啊，X10有X11也有 有什么问题么
评论
asus和giga现在根本没有3647的2s放消息出来，很可能研发跟不上了。
评论
SM还有一个DRX也是针对大IO的，DRX系列，版型同DRG-Q，不过是11个8x
SKL-EP还有DRX的话，一个X16+10个X8是挺有可能的，或者10个X8，一个X16接PCH上
评论
嗯，单路板统统没有……
到现在都找不到单路带TB可以上recc的板子，原来asus还有个ws系列不过新的bios把TB给砍了
评论
之前给朋友公司装过X10系列这个平台
整个一套算下来，价格还可以，毕竟自己配 主板 机箱 电源 散热 阵列背板 ，也不便宜。
这个整套装好以后，噪音并不大，BIOS可以调，IPMI也可以调。
静音模式和普通工作站差不多的声音，不算吵。
全速模式噪音。。。。非常大，8cm风扇转速8000rpm，关着机房的门都能听见。
评论
对，的确是都可以调
但是刚开机的时候风扇会满载转一会儿 ……
评论
前阵子一直在想折腾一套四路E7，看上了超微 8048B-TR3F，用的是 X10QBL 主板。
无奈发现散热没法改造，噪音巨大，只能放弃。
评论
你可能没找对散热器
我谷歌X10QBL，第一页就有淘宝商家的主动散热改造图
评论
