具体科普贴请点击上边的连接跳转查看。虽然是贴吧，但纯技术探讨文字非广告非吹水，望版主海涵
最近看很多帖子都在讨论M.2通道 的限速 和配置问题
因为M2 U2接口不像PCIE插槽 可以直接从主板背面的焊点来估测
包括sata接口的共享， USB3.1 的共享，M.2/U.2之间的共享
除了厂家介绍和找到主板的官方配置图外，
如果掌握一些基本的板载PCIE QS 通道转发，和拆分芯片的功能和识别
也是可以通过清晰点的主板PCB照片来自己分析判断出大致情况
相关的科普文章几乎各大评测网站最多只是引用单一主板的配置情况而没有做横向对比分析，
这篇算是几乎唯一的横向对比，介于图片和文字较多，尊重原作者 直接发原贴连接了。
同时也比较枯燥，大部分对主板扩展需求不强的 其实也无需在意。
这些IO扩展性配置的细节可以真正展现出同款芯片组，
不同价位不同系列的主板型号之间的实际差异和区别
（并不是很多人想的只是堆CPU供电项数，堆塑料罩/散热片，堆RGB LED以及极限超频来区分的）
同样在几个月后各家的X299，X399的高端型号全部上市后，
（首发这些不想提了）
也可以按照这些芯片配置来大致分析其配置合理性和IO扩展能力
由于这篇文字大部分内容都是基于作者个人经验判断，
所以会有一些细节上的偏差和疏漏

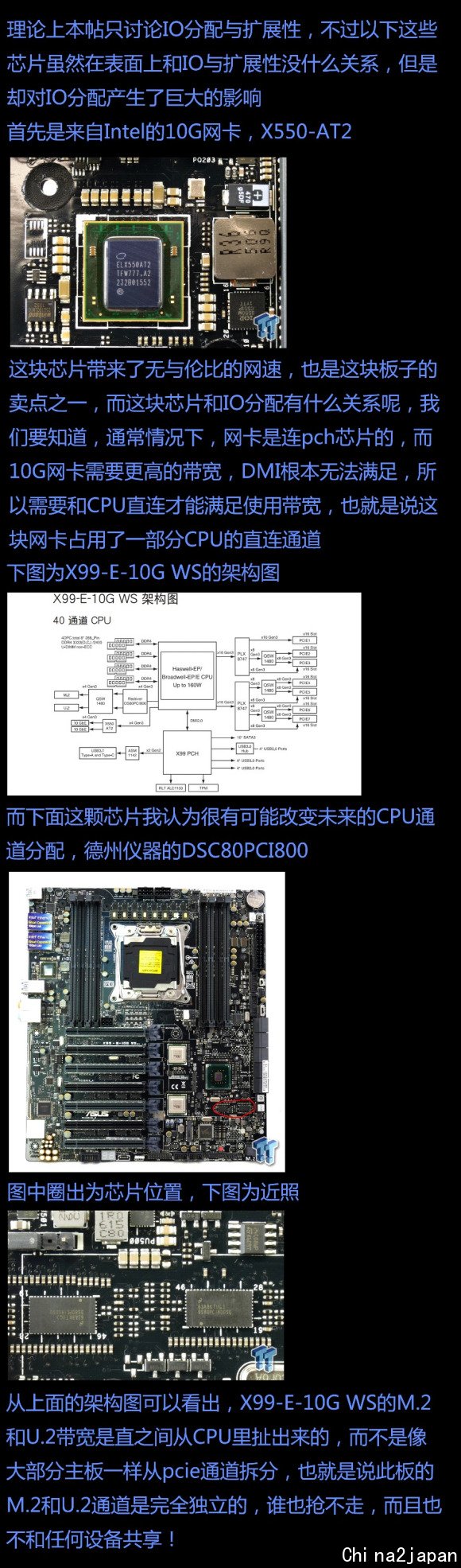

比如那个DSC80PCI800 同样deluxe2上也有两颗，
用于确保板载三个U2 M2接口可以有独立的CPU直连通道无需共享。
还有就是作者一开始就选择无视了28lane的CPU，聊的型号也主要是二代X99，
实际我想补充的是ASUS家第一代的X99 主板 对28lane的CPU支持都不错，（其他家没有去了解）
（同样目前发售的这些初代X299对16lane的CPU支持也很到位）
特别是X99 EWS 这款，几乎全部扩展接口和M2 ，PCIE插槽都可以在28lane的U上完美使用，
但是无论28还是40lane的CPU在这种通过PLX扩展主板上总会有几条通道被浪费。
而第二代的X99 的各种高速接口，则主要为了40lane的CPU 准备。
比如deluxe2 可以实现7个nvme硬盘或者显卡的扩展并且可以轻松用满全部40lane通道，
可同样2代的X99 EWS 10G 如果安装了28 lane CPU 。板载M2，U2全部都被禁用
可以看出设计重心的转移和差距有多么大。
也希望每个人选主板前，都明白一点
主板并不是无脑烧钱就能获得一切，就能完美
即使是ASUS旗舰级主板的配置和扩展能力
也未必面面是最强的，
他们的设计只能针对一类lane数的CPU做最合适的配置，对于其他CPU则有所割舍。
用28lane的CPU 配个新款旗舰X99 你可能连一个板载M2插槽都用不了，
用40lane的CPU 配乞丐X99， 或是用44lane的CPU配目前的X299
你也可能只用上CPU提供的16X 通道（其余是pch提供的共享接口）
所以那些现在打算买X99等大船或者买X299等i9的，
最好还是根据自己准备买的CPU来选择
如果你只是打算买个7820X并且不热衷超频，
当前的X299主板即使最廉价的也可以良好支持。（当前价位，推荐MSI X299 SLI PLUS）
如果你是想现在买个目前这些“高端”X299 等10核以上I9，
最好还是放弃这个念头吧 ，均价5位数的44lane的I9
在这些高价X299板子上很难发挥出其价值
而靠塑料盔甲 RGB彩灯堆起的旗舰地位和价格水分也会被快速蒸发走的
评论
好东西，是楼主自作吗？
评论
榨干牙膏的节奏，我喜欢
评论
不是，我只是个业外玩家，
这文章里的很多资料和专业知识
是玩家群体即便读完其他所有网站主板类评测也无法获取的
猜测原作者应该是个业内人员。
但是很可惜主板类这些年来，
消费者对技术实力的追求已经越来越少，
包括网站媒体也不再关注这些
实际情况也确实如此，
毕竟谁都明白民用级主板选华硕家最贵那几个 准是最好的，
（事实也确实差不多）
久而久之，也就根本没人在乎他到底比别家好到哪儿
或者比自家廉价款强到哪儿
如果对这俩问题有兴趣的，
那强烈建议看完这两篇才能明白
评论
刚看了两层楼 就发现一个惊天bug
的确是不和其他任何设备共享，只是U2和M2之间共享X4带宽而已
评论
这文章太顶级了。。。收藏mark
评论
麻烦继续往下看 ，这里仅仅是描述不够准确。作者想说的很多，
这里的不和任何 设备共享想表达的意思
是相比MSI和其他品牌的X99主板，
U.2 M.2一旦插上一个设备
那么拆分出这条4X通道的PCIE插槽便无法使用这种情况
而ASUS的X99 主板的U2和M2通道更为独立，
不会影响PCIE插槽，也不会被PCIE插槽的设备抢去带宽
至于这款型号的U.2和M.2的共享X4带宽，也就是只能选一个用的情况，
后边的总结里把这一点当成这个主板的最大遗憾特意指出了。
我知道你懂得很多，你也很擅于从别人长篇大论里单独摘出来一两句描述不当的去证明你似乎懂得比别人多，
但是我更欣赏这些这些为了给小白科普，辛辛苦苦码字上万加配图 ，不怕别人喷不也怕说错，无私的把了解到的和自己的想法，结论全部讲出来的人，
反正我不介意这类人文字的 一些疏漏和描述不准确，更不介意他的结论的对错。
只要能从中学到自己想获取的那部分知识才是最重要的，
希望你早日也能写出这样的文章
希望没有人根本不看完，
无视上下文
直接说你这是个什么 惊天BUG
评论
不好意思，这种文章没有任何用处
看说明书的系统拓扑图是基本功，会看拓扑图的根本就不需要这种文章浪费时间
数个月前我就用manual里的拓扑图说I350T2在X10DRG-Q和X9DRG-QF挂载位置不同 导致一个可以开启DDIO一个无法开启DDIO
PCI-E分配这么简单的问题翻一下说明书，看一下拓扑图几分钟就解决的事情，根本不至于专门找个帖子还转过来
https://www.chiphell.com/thread-1704717-1-1.html
这是我二月份发的帖子，自己看我有没有提到看拓扑图的问题？
小白最应该看的就是说明书 说明书 说明书
重要的问题说三遍
评论
我越客气你越装X
你真的是个自以为是 目空一切的家伙
我就请问你说这些话之前，
你自己到底有没有买过一片X99主板
看过哪怕一本ASUS X99的说明书？
ASUS的X99主板说明书里哪里有什么系统拓扑图？？
你自己如此无知还唯恐别人怕你无知，拼命去一些技术类科普贴里挑刺找自己的存在感
你怎么不干脆说小白不要买ASUS主板吧
都要学你玩超微加洋垃圾U多好，对吧
这篇文章本来就是别人根据所谓拓扑图外加不同型号主板的用料经过自己整理分析后
用尽可能浅显易懂的文字写出来普及给小白看的 ，
并且是用于购买前的选购参考，你买了28lane的CPU插X99 EWS 10G上
看说明书就能让板载的M2 U2接口能用上了？
几百上千种的主板型号，每个都要去到处找说明书 祈祷厂家给你拓扑图？
有了拓扑图，小白就能看懂？
就能知道那些密密麻麻的线代表啥和啥共享
啥和啥可以同时用？
这帖子真的不是给你这种整天自以为自己什么都懂
天天摆弄别人很少玩的东西
唯恐别人不知道你玩的更专业
天天嘴巴上挂一堆专专业术语到处挑刺的人看的，
同样你关心的那些东西
也是这些人根本不关心也没兴趣去了解的。
评论
啥业内人员……我翻了翻都是主板官方说明书和各种芯片的Spec Sheet就有的东西
哦还有国外测评网站扒下来的图啥的
评论
他肯定跟你回小白blablabla
跟这种人不需要多说什么
评论
CHH 既然这么多专业大神
为啥没有一个去归纳整理 呢
这些确实不是非常专业，但用这种非专业的文字去描述出来更容易让普通用户看得懂 知道说的是什么即便这些信息和资料和什么spec sheet很”容易”从各个厂家的技术支持网页获得，大部分业内特别是主板评测的这块的人员专业素养和水平
也未必达到这个高度 能指出这些设计的不够完善的地方
顺带再重申一遍
X99的主板说明书里根本没有拓扑图
至少我买的ASUS的几片X99的中文说明书那么厚一本我翻了无数遍
压根没有！！！！！！！！！！！！！！！！！！！！！
评论
不好意思，asus有比拓扑图更简单的东西：
弱智图表
http://dlcdnet.asus.com/pub/ASUS/mb/Socket2011-R3/X99-M_WS/Manual/C12589_X99-M-WS_UM_v2_WEB.pdf
拓扑图一样有，只不过人家不叫拓扑图 叫“架构图”
至于X99？不好意思，HEDT和2S工作站主板，我玩的大概比你多；初中毕业的时候 发现P6T7 WS SC比R2E好用，入坑华硕单路工作站主板时间也比你早。手头苦逼，就剩微星的X99 titanium gaming XPOWER和X99 UD4，X79 WS和X79-E WS 过保出给朋友了，还有一张mos炸裂的X79 XPOWER II，一张X9DRG-QF而已
评论
说明书+10086，写得清清楚楚的东西，没必要搞得这么神神秘秘的。。。
评论
因为这属于常识范畴，就跟1234567890一样默认是大家都知道的。
除了少数极其不常见的玩意儿单独发个帖还有点必要之外，其他的根本没必要发个帖说。
你像alienware ALX51 (09)的灯控板10pin定义，超级大2S主板孔位图 发一个也就算了，因为这个的确不好找 或者techinferno里面魔改的2S 主板SLI BIOS
说明书里60秒之内就能找到的东西，压根没必要去发个帖子还当宝贝。
评论
随便找1本的或者找1张 图
讲一片主板的设计
这不难，任何一篇稍微专业点的评测文章里都可以获取
说明书里也可以获取
但是别人是找把一个品牌的同款芯片组里基本全部零售型号和对应几乎所有的图
全部拿来做分析 对比 ， 为了让小白看的更清楚，
特意把重点重新手绘
并且指出了好的一面和不好的一面
做IO扩展的可行性和实用性的全面横向分析
等你能写得出这样文章，再说这是常识把
评论
好不好，这个标准谁来定？
难道是文章作者？呵，是终端用户！
还写得出这种文章才算是常识，这算哪门子文章？
看一篇这种贴吧文的时间，够你下30本说明书找到对应页搞明白你最关心问题的
越是小白就越要看说明书
连初等四则运算都不会，就想学微积分？想得美。
评论
楼主关于该内容的帖子发一个就可以了，现在是发了一个又发一个
真的觉得没太大意义，会看说明书就行，太高深了我们也不懂
评论
那么问题来了……为啥要我们这些人给小白自己的白买单去帮他们整理呢？
帮小白们整理是这个人心情好，不帮小白们整理也是我喜欢，毕竟我又不靠拯救小白们赚学分拿工资
然后呢，你看到的拓扑图甚至未必是那个楼主自己画的。太长我懒得看，拿一张X99EWS-10G说事
隆重介绍：小安安Tech
http://www.anandtech.com/show/10 ... ng-intel-x550-at2/2
弄这么些东西根本就不需要啥业内人员，能上上小安安Tech看看懂主板说明书啥的就可以了
阿苏斯的说明书上确实没给拓扑图，但我觉得说明书和官网技术参数给的信息也够我画个拓扑图出来了
（下方修正：WS系列似乎还是给了拓扑图的，在说明书最后。一般的X99A啥的就没这么好待遇了不过基本的多显卡PCIe分配，M2/U2带宽和共享关系还是有写的）
小白们画不出来正常，没事多去贴吧大神和PC福音战士那边感受感受就好了
评论
M WS、E WS/USB3.1、E-10G WS还是给了架构图的，在说明书最后，你发的这个就是
评论
哦这样啊不好意思我孤陋寡闻说错了
评论
无论我发的连接里的文字 还是我写的
都是在掌握了说明书以及这些技术图之后
找出区别后 做简单的优缺点分析，
然后归纳和的出个人的结论
这些都是说明书里只字不会提的
没有说明书会直接说明这个板子哪里的扩展设计的不完善
哪里会很容易影响到你使用
哪里不容易影响的
更不会去说为什么要这样设计，
不会说通过何种芯片配置去实现
也很少去讲这些设计哪些方面更有优势，
而这些才是真正有探讨必要的地方
高手看得懂不感兴趣
但是这部分过去以后也好看不懂的人只会更多，
即使有拓扑图也看不懂
买了之后发现M2 U2不能用，
或者达不到满速的人很多
如果他们提前能通过别人的归纳 简单快捷的获取同类产品的所有重要信息
在购买之前根据这些信息，再结合自己的配置需求选择合适的主板
这才是这些文章和帖子的意义和初衷
和说明书 datasheet之类完全不冲突
看说明书可以学习如何使用 看芯片的datasheet可以得知具体信息和性能
但是看这些总结性帖子可以更快的得到答案，更快的学到如何去选购
更合适自己的配置需求的主板
评论
问题是这图单独拿出来有多大意义？
如果不把其他型号的全部拿出来对比
这一张图就可以看出其他型号的配置？
即使可以看懂因为只有一颗DS80PCI800 一条X4
所以U2 M2就不能同时使用
但是别的主板并不是如此啊，
上一代的EWS的PCH还有四条通道是和PCIE2通用
为了支持雷电2 雷电3扩展卡呢。EWS 10G 把这个设计阉掉
也就不能支持雷电3了， 这图片他可不会告诉你把
即使是国外的那些评测网站
比如你推荐的小安安tech就有全面的横向分析对比么？
就有类似我发的连接里这样把一个芯片组一个品牌的主板全部图找出来的文章么？
难道每个人想快速了解这些差异 都必须把每个主板评测都看一遍？
评论
又吵起来了，赶紧前排围观
另外，我还在寻觅有保的1.2T以上的非intel 750的带掉电保护的nvme固态。。。
评论
你等狗哥啊，狗哥渠道还是挺硬的
cbber那边狗哥也很活跃
1.6T 5K之内的NVME 我也很想要啊
评论
“难道每个人想快速了解这些差异 都必须把每个主板评测都看一遍？”
废话么这不是，这个世界从来就没有欢迎伸手党过
哦顺便U2和M2不能共同使用这么点破事阿苏斯在官网的技术参数里就告诉你了不需要去看什么DS80PCI800啥啥啥的
然后我和你说弄这么个东西不需要啥业内人员你和我说他弄的这东西意义有多重大……嘛，你开心就好
评论
车车啊我很好奇乃买这么多企业级固态到底都拿去干嘛了
难道乃把固态当作大姐姐的下载盘用么？
评论
小白完全看不懂，好吧，也用不到，不过，买主板的时候，价位差不多的主板，完全看不出价格差在哪里，也不知道，差价值不值，举个例子，华硕Z270E和Z270F，表面上我只看出来一个wifi的区别、、、
评论
我不是伸手党，但是我也没兴趣把全部主板的说明书下载下来去看
顶楼的帖子是我至今看过主板 评测里唯一有点技术含量的的横向对比
而不是那些铺天盖地的就是把主板配置的各类接口数量
各类插槽数量整理成个表格
然后用一样的CPU去挨个跑分的得出一些误差区别的无聊的玩意儿
这种看多了 只会看的更迷茫更不懂到底什么好什么不好
得出结论基本是反正性能贵的便宜的差不多
那么只要接口多就一定扩展好
就一定都能插上用
这是目前主板类最常见的误区，
作为HEDT的X299 上各家全部把M2 U2绕到PCH上
不就是没人懂了，也没人关注了
何必再去这么折腾搞直连CPU通道呢
评论
不。。。我只买过一个镁光的sata的
一个隔三差五就在CHH换着姿势安利各种企业级固态的人，自己居然只买过一个？
这简直不可思议
乃这是把钱都拿去泡妹子了么
评论
好好的一个分享帖有什么好吵的。又不是发广告~
评论
标题从一开始写的清清楚楚的启蒙科普贴，
有几位自以为啥都懂的进来说这些文字对他们毫无用处。
所以他们就觉得对别人也毫无用处。
优越感这玩意儿在CHH无处不在
评论
支持楼主的帖子，知识不论深浅，有分享的精神就很赞。
