Z270即将上市，但感觉华硕、技嘉的主板布局接口，还是妥妥的坑，估计目的是为了缩减主板的寿命和使用周期~~
不论DMI总线是否是X4，也不论是否使用PCIe的桥交换芯片，反正貌似华硕、技嘉大部分Z170时代的主板，都是3条PCIe X16的槽位：Z170大部分采用如下布局：
1、应该2个来自CPU，2个x8设计，1个x16设计，全长x16槽位。
2、最后一个来自PCH，共享M.2或者限制M.2速度，在或者和SATA共享带宽，通过UEFI控制。。x16槽位，x4的带宽。
3、剩余的槽位，都是PCIe x1的设计！！！
我很想知道，华硕、技嘉这样设计，PCIe3.0 x1或者PCIe 2.0 x1的设备在哪里？？
PCIe3.0 x1：拥有1GB/s的能力；
PCIe2.0 x1：拥有500MB/s的能力。
1）现在的主板都集成千兆网卡，貌似没有不集成RJ-45接口网卡的主板了；
2）声卡也都集成；
3）并口淘汰了，串口大部分主板pin上面有可以引出来；
4）USB3.0主板集成了。
5）无线网卡，主要AC高速的，部分主板集成，但这货对台式电脑意义不大。
那么问题来了，随着时间推移或者特殊需求，用户会扩展什么设备？？？
1）USB3.1，（其实这个高端主板也集成了）
2）万兆网卡
3）SATA或者SAS存储卡，甚至还有FC HBA等
4）NVMe、M.2、U.2转接卡
5）4K或者1080视频采集回放卡。
上述5类，使用PCIe 3.0 x1的接口，带宽都不够，最差x2带宽才能满足，有些是x4的！！！
我相信上述也是有扩展需求的大部分用户的选择！！
那么我就奇怪了，华硕、技嘉弄了4个PCIe 3.0 x1给谁用？？？同时有的还被压在了显卡的下面，这不是真心坑爹和做样子摆设吗？？？
目前市场上能用的PCIe x1的设备卡：
1）AC的无线网卡，但是主板都集成了2个千兆网卡的情况谁吃饱蛋疼用无线？？更何况无线网卡还能用USB3.0扩展
2）高品质的声卡，但这种用户非常稀少，因为大部分用户可以走HDMI Audio了，也就是说声音走显卡了~~高端音频设备数字源码外置话是趋势~~还别说，今天的电竞主流是耳机自带USB声卡~~
第一张图片当中，Supermicro采用了4个x16的槽位，不论工作带宽是多少，但至少能插进去，同时短的是采用了x4的设计，基于Z270肯定不可能提供那么多带宽，所以肯定是可以调配和共享的。。
虽然受DMI的带宽x4限制，但是我们其实在实际使用当中，桌面应用大部分不是并发的，且单线程，也就是说同一时刻，只有一个设备在占用带宽进入CPU，其实性能影响也不大！！
但我就不明白了，华硕技嘉的主板布板工程师咋想的？？？至少2个PCIe x1带宽浪费不说，还TM的没有卡和相关外设可以使用？？做来干啥？装饰品吗？？
-----------------------------------------
这样的布局，装啥都可以：
1）一个显卡、一个万兆网卡、一个SAS等存储卡、一个视频编辑卡、上面随便装后，还能装个x4的卡！！
2）两个显卡、一个万兆网卡、SAS等类存储卡或NVMe扩展，随便装后，在补一个第三方的USB 3.1卡无压力！！
（GTX1080的测试，2卡工作在x8和x16，性能差别5%不到，显卡板块有测试）
从图片看，超微这个主板，2个M.2接口，2个U.2的接口，就算共享也够用了，不过貌似没有看见USB 3.1或雷电接口~~
华硕、技嘉，真心不给力，不知道是不是牙膏厂不让这么做？？？
评论
虽然对设计不懂，但是如果把位置都空出来了，估计一堆人要出来喷飞机场了。
评论
是啊，接口丰富点好些
评论
湾湾公司就是这样，分了一大批产品线，其实本质上又没什么区别，该设计好的功能偏做不好。我猜可能是主板设计师这个职业在湾湾也是低端职业，根本吸引不到真正的人才，利润又低，设计也学工厂那样管理，每偷工减料一次发布一个新版本，所以同一个芯片组搞出那么多型号来，同一个型号还分rev1.0，2.0，和超微、英特尔那种美国公司根本没法比。
评论
然而设计师并不这么想，为几个x1可能还要加2层pcb不然线绕不开
评论
你听过鸟尽弓藏，兔死狗烹吗
评论
超微也出这样的板子啊？家用的吗？很少见
评论
做得太好，就没人更新换代了。
评论
超微的这板子什么型号的？
评论
可能如你所说，主板设计师是个低端职业，估计台湾很多人都能做这个工作，人家的半导体产业领先我们太多年。。
技嘉能有rev2.0还是值得肯定的，毕竟还知道改造一下以前的问题，没有rev的版本才是真的坑爹！！！
评论
文化人！！！
评论
超微进入个人PC市场其实已经有2年多了吧，但是出的产品不是很多，主要有这么几个问题：
1）超微UEFI的设计造诣上还不如Asus这么有经验，尤其是界面，便利性，启动速度等，毕竟曾经是做服务器的厂家，Core和Xeon是两个平台和方向，还是有点差距的，虽然CPU都是从一个改造里面的，但主板芯片组，区别还是很大的。。超微在这方面经验不足！还需要积累，尤其秒启动方面！！
2）超微的PC主板，从公司高层从利润率重视应该不够，同时没有盔甲的信仰，没有ROG的信仰，导致量产销量成问题，还没有决心做一个类似ROG一样的高端工作站和游戏的品牌出来！！
3）超微是美国公司，美国人有钱，台湾人工成本肯定比美国低，同样的产品，估计在美国搞不过Asus、Gigabyte，因为没有信仰，就算产品高一个级别，都未必能搞过Asus，所以市场缺失，投资者管理者估计不敢贸然杀入PC领域~~
所以，超微也是有问题，这种设计，如果Asus能出，那是最好的了，超微也不是最佳选择，只不过超微设计上面会考虑多点，但XMP内存超频这种，暂时肯定还是不行的，玩不出什么花样！！
评论
看图，放大了看。。
评论
都是过度产品，希望你能一年一换
评论
表述都不是那么准确，那个东西叫Lanes，有专业名字的。。
这不是重点，CPU也只有一颗，按照你的理论，早忙不过来了，需要一堆CPU。。
重点是占用DMI的那个带宽是分时使用的，不是一直占用不放，所以你说的问题是有点，但问题不大！！
同理现在千兆交换机，不是说我有48口，就是48*1000Mbs/s的背板带宽！！
评论
看样子，我可能冤枉华硕了，华硕是有这样的主板的，只不过不在主流的系列和ROG系列里面。。。
在工作站系列里面~~
不过这货是早期产品了，对比后上市的Z170 Premium来说，这货没有雷电3，是个遗憾。。希望新的Z270还能继续弄上雷电3。。
评论
工作站主板实现多PCIE插槽并存的前提是板载PLX8747 这颗PCIE交换芯片
上行接入X16 再分出来32条PCIE通道，
那颗PLX芯片价格不菲也就罢了，问题是发热量功耗巨大。
（导致南桥散热片奇热无比，冬天待机南桥53度~58度）
我一直在用的X99 EWS 南桥底下的M2 SSD被烤的待机温度增加20度左右 随便拷贝个数据就80度过热降速了。 而实际使用感受是PLX扩展出来的PCIE插槽也是有很大局限的 虽然带宽有了，但是对显卡以外的设备兼容不好。
比如雷电卡是不能插在这些PLX 扩展的主板的PCIE插槽上的（系统无法识别）
所以X99 EWS系列主板支持雷电扩展卡只能插在唯一的南桥PCH2.0 8X那条插槽上
（会导致板载USB3.1 USB3.0 ESATA禁用） 速度也只有20G,无法满速40G
而这些PLX 扩展的PCIE插槽 插了M2 NVME PCIE SSD
测试的延迟不但比CPU原生要高，
甚至比Z170这类走南桥DMI PCH通道的还要高，
还经常出现启动无法找到SSD的窘境。
所以用下来的感受是 看上去， 很美。
我期待以后PCIE 通道切换可以更有弹性些，现在基本是一个插槽只支持16X 8X（CPU通道）
或者 4X 2X(PCH通道） 两种模式， 靠板载PCIE切换芯片来实现，
这就导致明明有40条LANE的CPU+X99主板
我插一个16X 显卡和三个4X的PCIE SSD/雷电卡 ，
无论如何显卡都要降速到8X。（其实才用了30条）
以后把这部分任务交给PCH 或者CPU 根据插入设备带宽适配智能分配，实现完全弹性扩展就完美了
评论
所以是需求问题啊
评论
问一下，CPU和PCH提供的Lanes数量是怎么决定的？比如CPU是牙膏厂想给多少条就多少，还是根据哪些东西来决定CPU的Lanes数量？
评论
我觉得LZ没有必要这么较真又难过，本来就是定位不同，不然主板上不上桥接芯片然后给你做几个你说的那个插槽，然而并没有用，用了桥接芯片以后，成本就上去了，所以这就是现实啦
评论
可是有的Revision已经在缩水了.之前Kthlon也爆料过.
评论
你想多了
超微敢这么设计 完全是因为 这板子要和server/WS一个pcb
然后行业用的卡全部是标准双槽和单槽
普通板子要考虑兼容三槽卡顺带还要提供扩展的因素
评论
超微的消费级基本就是个摆设
服务器工作站出货量巨大 这些板子
intel已经放弃消费级主板了
服务器工作站的板子，intel经常是一个型号的板子只支持一代处理器
评论
说啥都没用，CPU到 PCH的DMI 3.0X4，你所有PCH出来的槽，不管你1X 4X，跟CPU交换路已经满了，怎么设计都是一个样子，除非直接接CPU，你又不舍得16X显卡降8X……
同理，两个NVME M.2 RAID也不会比一个快多少
评论
PLX的延迟，官方说法是125ns，对于NVMe来说不是大问题的...
PCIE够用才是王道... 总比不够插2x好吧
评论
楼主可以看下asrock的主板，1x槽都是开口的。
评论
超微的作风偏向工作站和服务器的定位，所以一般会给到足够的4x和16x。
asus 技嘉，大多数板子定位家庭玩家，基本一个显卡，一个nvme的ssd就没了。
高端点再2个显卡，或者独立声卡（PCIE1x和PCI槽是给声卡用的）。他的定位就没考虑sas，万兆网卡
到asus的工作站板子，定位就不一样了，也会是4x 16x满天飞。
ASUS ROG其实也定位很清楚，极致的游戏玩家。他就是可以4交火，4条16x，然后部分需要音效的会上独立声卡，留了PCIE 1x。对于游戏玩家来说，sas卡，多u2，m2都不需要。M2和U2直接连接主板的接口就好了。
说到底，定位不同，用户群不同，给的pcie就不一样
评论
SUPERMICRO的X99及Z170及這塊Z270的AUDIO部份看起來好像很差, 別家都是堆上很多電容的...
评论
你说的应该是这货！！
PLX_PCI-E_Switch - Copy.jpg (361.13 KB, 下载次数: 1)
这个已经是比较老的一个产品了，大概是2010年的一个产品，这货的优势是支持显卡，貌似大家用这货也主要是为了显卡！！
你用雷电扩展卡距离，不太客观，因为这货太特殊了，你说的即可以连接CPU的PCIe带宽，也可以连接PCH的带宽，同时还能传输集成显卡的显示DP信号，所以雷电太特殊，你用在这里举例并且说PLX8747不兼容，不太准确，毕竟这货出来的时候，还没有雷电3这个特殊的设备！！
只要一般的PCIe 3.0的扩展卡，比如，万兆网卡、存储卡、USB3.1扩展、视频编辑卡等插上能级别稳定工作的话，就没有什么问题！！
当然你说的SSD无法启动，还有过热的话，确实是产品本身的问题，看来确实不那么完美，毕竟是老产品了，延时的话，是纳秒级别，我们的计算机外存SSD延时好像是微秒级别，差了1000个单位级别呢！！
下图点击可以放大
另外，现在PCIe的交换机，也很多型号，新的主板不一定会采用上面你说的那个型号，虽然我不知道用了这个桥芯片是否对操作系统无感（也就是不需要驱动，对系统透明），但应该有新的型号出来，支持新的主板，更广泛的硬件兼容性等。。当然某些价格可能会更高。。
以前主板的需求都是上显卡，也就是都是要求x16的接口，现在x4，x2都开始流行起来，尤其是x4，现在是Intel主推存储都用这个规格，服务器的部分卡也下降到x4的规格，实在不行才用x8的，所以x4的接口面临普及。。
新的超微和华硕主板可能使用其他型号~~
至于PCH切换带宽，我觉得还是不用想了，现在Intel就是用PCIe的扩展口多少来区分产品的高端和低端的，所以会严格控制数量~~
麻烦上个设备管理器的图片，告诉我下这货是否需要驱动？？？？
评论
你也想多了。。
超微Server/Workstation的产品线，主力还是双路Xeon的产品线，不会说弄个Z270还来设计一个特殊的！！
另外，WS的产品线，主要是Maya之类的软件在使用，侧重图形图像处理，这些单位一般也不差钱，顶配双路Xeon走起。。如果用Z270来做，太低端了。。
全球98%以上的卡，都是单槽或者双槽，如果用3槽，应该考虑单独主板了，这不是门槛，更不是主板厂家应该考虑的因素！！！
超微消费级本来就是新进入市场的，试试产品怎么样吧，不过确实带有超微一贯在服务器/WS产品线的作风和文化，就是PCIe的槽位数给够！！
至于超微的Xeon主板出货量，DELL、HP笑了，超微最多算他们的零头！！！！
(无论是全球还是中国)
评论
你需要学习学习再学习！！！看15楼！！
分时懂吗？？
显卡，使用带宽也是动态的，好好用测试软件看看。。
另外，显卡版块有测试，X8和X16的差别微乎不计，你这是理论党，抱着理论不放！！！！
NVMe的RAID的测试也有，人家有个完全就是CPU直供的，否则你都插不上去！！
评论
嗯，这个开槽我还真的不知道，不过有些卡开槽也没啥用，因为里面的firmware不支持x1运行的话，那么卡也是没办法正常工作的。。不过开槽总是好的，只是意义不大！
嗯，上面延时正解，看29楼，我上了官方图片。。
评论
现在用音箱的，基本上声卡在显卡上面，走的是HDMI Audio，外置声卡或者功放！！
玩游戏的，为了FPS效果好，用的是USB优化过的声卡~~没要求的，显示器上很多都有喇叭，走DP也能出声音，也在显卡上面！！
主板集成的声卡，只是噱头！！虽然对比简单的是提升了不少，但意义不是那么大！！
超微只是刚刚进入这个消费行业，你指望他超越Asus、Gigabyte，短时间内可能性不大~~
评论
超微也不需要超过这几家
这几家最后自己zuo都能把自己zuo死
评论
P9X79-E WS用户告诉你，这玩意不用驱动
8747是整个系列里面性价比最高的，而且没有新的系列发布（新系列应该要等intel把pcie4.0上线）
所以x299上基本还是继续用8747的节奏
评论
他的意思是，超微的消费级板，基本只是拿单路ws板换个pch，所以才会看上去比较专业
比如：
https://www.supermicro.org.cn/pr ... e/X99/C7X99-OCE.cfm
https://www.supermicro.org.cn/pr ... n/C600/X10SRA-F.cfm
评论
大部分应该都能降级跑1X的
大部分2x 4x的卡，家用的时候其实也很少用到所有带宽，所以降级到1x，问题也不大- -...
如果说，不兼容降级的话，那就不好办，大部分主板不会吧CPU的16x拆成4个4x + 把PCH的8x拆成2个4x...但不拆PCIE就不够用...
话说我在用X99-E WS系，那颗PLX没啥毛病... 插着 PCIE SSD，声卡，SLI，都没毛病...
评论
Intel的PCIE拆分有限制的。
只有Z97、Z170、Z270这类的主板可以做CPU直连的16x拆分。
拆分也只能8+8或者8+4+4。
X99拆分就自由很多。
我自己用X99-WS/IPMI，40条可以拆成5个8x。
我为了上U2的750，用了超微AOC-SLG3-2E4，利用PLX PE8718把一条8x，拆成2条4x，带2块U2的ssd
PLX带来最大影响是SSD的延时，跑分出来nvme低延时优势弱了。但是整体用下来的感觉没啥
评论
查了下ark，确实只能8+4+4..
评论
我好像也查过一个文档，8747好像是没有产品可以取代，什么原因我忘记了。。
当时，当年都x16的应用，也就是显卡，其他的扩展交换芯片可能都用在专业领域，但现在貌似格局变了，最近两年NVMe和x4的SSD多了起来，不知道那个PCIe桥交换芯片，是否有合适x4的，我想应该是有的，所以也有可能有厂家选购，我没有查过具体的Datasheet，所以也不知道，但产品很多。。
---------------
另外，你确认Windows上面不需要任何驱动吗？？？确认不是被Windows自己识别驱动了吗？？
评论
主要是这东西实在是便宜 好像现在一颗100？
我买了个Z87A PR国行蓝宝石带8747 才400块 新的
主要是现在主板设计弹性还是不够，刚性设计太多，又得走量摊成本
联想那个flex IO设计其实挺好，但是估计普及不开
评论
8747的spec说是126ns
评论
我之前说的哪几个大家想扩展用的卡，部分能用x1运行，但有些真的是x1没有意义~~
家用带宽也需求很大：
1）你比如说USB3.1，要是带宽上不去，要3.1干啥，3.0足够了，当然现在买主板肯定是惦记扩展USB4.0了。。
2）10G网卡，既然上了10G，肯定是跑和NAS之类交换数据，没有足够的PCIe带宽的话，10G还搞毛线，千兆好了。。
3）存储相关更不用说！
4）视频卡更不用说，回放都卡顿不能用了~~
所以降级没有意义~~
1楼图片，超微以及Asus应该是这样做的：（我看你上面的帖子好像已经明白了查ark了）
他就是将CPU提供的那x16给拆了，弄成x8(显卡)+x4+x4，这样提供出来3个x16的底槽出来，其实看过显卡实测带宽使用，现在PCIe 3.0的标准，GTX1080这种，x8也足够了，把另外的x8弄成x4+x4放出来是个好选择！！（下图来自ROG官网，Z170是这样分配的）
另外，你说你在用PLX的桥，楼上有兄弟说，这货不要驱动程序，不知道你是否能帮我确认，在【设备管理器】->【系统设备】当中，不会出现任何关于PLX桥的这个设备？
如果没有出现的话，就基本可以确认这货不需要操作系统识别，那还是挺好的~~
--------------------------------
另外前面有人说，插PCIe SSD，计算机有时候不能启动，不知道你插的是做了数据盘还是系统盘？？
评论
不用驱动，会出现PCI桥，晚上到家里截图给你看
评论
从现在的显卡性能来看，Z平台拆成8+4+4是一个好主意，显卡x8够用了，就算旗舰卡也差不多！
看来你已经测试过NVMe的跑分了，用PLX在性能上面，还是有点影响的，但是我想将SAS/SATA连接在上面应该没啥影响，NVMe目前来说一个电脑也就需求一个，就是系统盘，如果这样好解决！！
X99，说实话，这货价格也不低，如果是我，我直接考虑Xeon平台了，觉得X99是Intel晒信仰的东西，不划算！
----------------------------------------------------------------

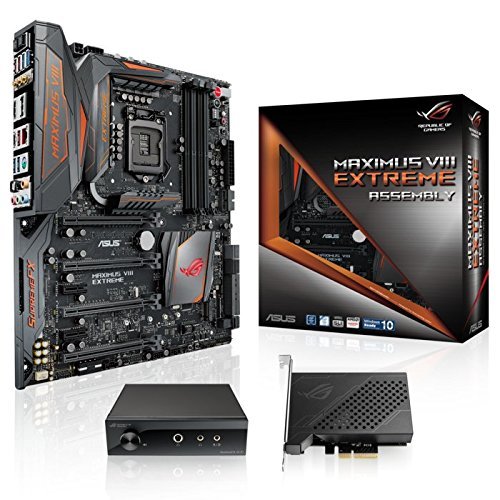

另外，如你前面所说，看来现在购买主板真心还只能购买ROG，综合各种，应该说Z170的这个ROG算是功能和配置比较完美的了~~完美程度超越前面那个工作站系列的主板，真实要啥有啥！！！
4条x16口子，外加2条x1口子还是开放的，想插啥都可以~~
这主板集成了：
M.2，U.2，Intel+Asmedia USB3.1 Type-C，3T3R无线AC网卡，还带一个第三方万兆网卡，带前置音频面板，还能通过SATA Express支持前置USB3.1，最后在补一刀，主板上还有Thunderbolt的Header，也就是说，雷电3的卡也能用！！
真心无敌了，除了自带万兆网卡不是Intel的芯片外，几乎没啥缺陷！
在信仰方面，败家之眼，RGB呼吸变色！！！
ROG已经不完全是游戏定位了，发烧平台的定位，这货已经超过前面贴图的那个工作站平台了！！！
=====================================================
补充一下，价格也是真信仰！！！果然是牛逼的主板有牛逼的价格！！
评论
X99配Xeon E5，这么玩。
家用不用考虑SAS，SAS卡自检时间感人，虽然UEFI下好多了，还是感人。
X99已经10个原生SATA3.0了，基本不需要考虑在扩展了。
华硕的TB3子卡是一个Type-c的3.1雷电3复合，和一个A口的3.1。
评论
等你上图！！
出现PCI桥，有可能是Windows自带驱动，有可能不是，但如果出现PCI桥可能就是个麻烦的事情！！
因为，这样其他的系统，可能就不认，不认的话，插上的卡，类似Linux的系统就看不见卡，那就是个悲剧的事情~~~
Windows太强大，隐藏了许多问题。
评论
不认不会，这东西存在好多年了。
而且现在NVME存储的解决方案都是用PLX做pcie交换的。很成熟了
评论
UEFI下面，支持UEFI的SAS卡，还自检啥！！！你别用老的SAS卡啊，用12G支持UEFI的。。
SATA现在做数据盘，有3个能做RAID5够了，毕竟硬盘也不便宜~
PCIe多的好处，就是你可以灵活扩展SATA/SAS，怎么玩随你，这就是好处！！
------------
TB卡应该都一样的，不是另外版块有人测试过了嘛！！
评论
当然是纯UEFI模式，关掉CSM的。12G一样UEFI会好很多的，但是还是要时间。
你和我都是玩的，我能理解。所以我用ASUS X99-WS/IPMI，你看下就知道这板子可玩性了。
所以我说我们适合看WS板子。
但不能为了我们，要ASUS吧所有板子都搞成这样吧。很多人还是希望有实惠的，够用的板子。
评论
8747流行就是因为8747最多支持48lane，刚好是16进32出把下行翻倍
比它低级的扩展的lane太少，用在主板上没意义；比它高级的虽然扩展更多lane，但上行还是只有16lane，而且芯片面积、功耗、延迟都明显上升
比如顶级的8796可以16进80出，但是芯片面积35*35，功耗18.6w，延迟150ns+；8747面积27*27，功耗8w
当然8747也有问题，一是最高只支持5port，也就一进四出，二是下行通道宽度只能是8或者16lane，就不能实现4lane/port
厂商也许可以考虑下8748，面积功耗延迟等参数跟8747基本一致，但是最高支持到12port以及多进多出，下行通道宽度也可以拆到最低1lane/port
评论
嗯，我已经看见了上面那个很强主板的信仰价格~~
是玩的，但总体来说asus和gigabyte还是坑爹的，弄那么多PCIe x1是没有意义的！！还不如少几个槽位，将多个1+1+1+1合并起来。。。
评论
嗯，分析的很专业，当时我也看过一个资料，也是说8747是最合适的！但忘记那文章说的原因了！
可能和你说的拆分方式有些关系~
不能拆分成4lane/Port，确实是个比较大的缺陷，如果上行16，下行可以按照4的倍数来分配，那么这芯片就牛逼了~~
不过，下行32的话，拆成16+8+8也不错，算上CPU的16，PCH的x4，怎么玩也够了，已经5个高速槽位了，毕竟现在最多只能6槽位，显卡吃了一个槽位的地方~
8747焊接在Z170/Z270的PCH上面有点资源紧张，毕竟只有20/24个Lane，估计上行焊8个Lane差不多，如果可以4Lane就好很多，上行能焊12Lane，那么瓶颈几乎可以消除。。
评论
我现在反过来，我缺1x。
哈哈哈。我这里都是16x的槽，插个PCE-AC88这种无线网卡，或者插个声卡玩玩。就直接8x的pcie没了。心疼
评论
蛋疼吧！！
好声卡都外置的，现在都走HDMI Audio玩功放去了！！
无线网卡台式机用，饱了没事做，何况还有大把USB 3.0的无线AC网卡！
-------------
其实我也需要一个x1的槽位，不过和你不一样，是安装卫星电视卡，如果全高速确实存在浪费之说，x1一般主板有一个就够了！
评论
“无线网卡台式机用，饱了没事做”同意
我是没办法，有时候要折腾路由
评论
我认为差不多是想给多少给多少，但是多了稍微有点成本。
比如这代只有在Z270上才能享受24条通道。
6800k/5820k这样的U也是从原生的40条砍到28条的。
另外，早在e3 v1还是v2时代的时候，Z77上E3是能有20条PCI-E的(多出来的4条据说是给核显的，但是1230把核显砍了)。但是v3开始，即使是1230v3也只有16条PCI-E了。
评论
说PCIe时候尽量分清楚说是CPU还是PCH, 太多小白分不清两者区别, 比如你说的24条是PCH, 其他全是CPU.
评论
不管Z170还是Z270，CPU都是16条PCIE加上4条DMI3.0
然后Z170芯片组最大提供20条PCIE，Z270最大提供28条PCIE。
Z170提供20条PCIE代价是砍掉所有的USB3.0和SATA3.0。Z270目前还不明确。
所以网上说6700K20条PCIE值得是Z170可以提供20条，并不是说CPU本身。

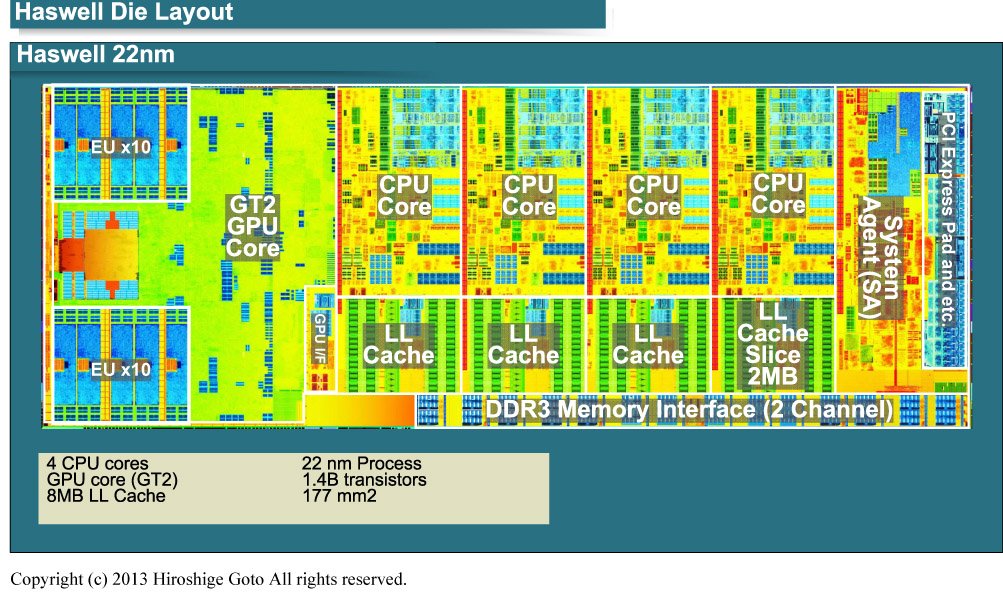

你看Haswell的LayOut，GPU和PCIE控制器完全八竿子打不到一起的，什么核显用PCIE4x就完全就是乱说了
4个核心加上GPUIF加上System Agent(SA)加上内存控制器都是在环形总线上。而PCIE的控制器在SA上
来了，E5的一条8x，用PLX变成2个4X，提供了2个U2。
评论
会识别出来PLX，不是透明的。
750做的数据盘。
至于最上面你说的这几点，我真的觉得多虑了，首先要明确的是PCIE 3.0 1x的1G是1GB，网卡啊 USB啊之类的1G=1Gb，所以呢是不会有明显瓶颈的：
1）USB3.1的10Gb是够的。
2）10Gb网卡是够的
3）大容量存储，比如5盘HDD阵列是够的（200MB*5）
4）视频卡没用过，不知道...
这个和之前有人觉得4口千兆网卡就一定要4x 2.0一样，但其实一算，1x 2.0的500MB也足够了...
评论
感谢上图，还有几个问题：
看看粉色的字，我理解的对吗？？
另外，你确认这个是用PLX的那个芯片拆分出来的，而不是Intel自己的CPU或者PCH拆的吧？？
你展开X550网卡的意思是不是说，那个是直接连在PCH上面，或者CPU上面的，所以没有那个桥设备的显示？是想展示说明这个嘛？
这个显示可以说明，并不是透明的，这算Windows驱动了！！！所以更换其他系统，可能不能识别，但是你也说了，这东西比较老，所以可能问题不大，况且现在的系统可能还有标准的协议支持着，估计也问题不大~~
评论
还有一个问题，既然你有了X550的网卡，不知道这个网卡是否支持Nexentastor，测试过吗？？？
评论
没测试
Nexentastor不能随便重启，2台ESXI的存储都依赖他。重启Nexentastor，等于要全部停服
不过我可以再装一台Nexentastor试试
评论
是的基本是这样，出现2个X550是因为X550-T2，有2个网口
评论
从pufer上图的结果，可以看出确实识别出来了，不是透明的，被Windows所驱动。。
------------------------------
是的，我明确PCIe 3.0是1Gigabyte/s，但是对于网卡和USB来说还是不够啊！！
1）USB3.1的速度是USB3.0的2.4倍，有效载荷数据能力大概是1.21GB/s，超越了PCIe 3.0 x1的带宽，所以Intel使用了x2的设计，Asmedia第一代USB3.1控制器芯片1142是PCIe2.0的x2不够，所以新的2142已经更新到PCIe 3.0 x2的设计，追上Intel了~~
至于1.21GB/s是怎么算出来的，你网上查查，这个我100%确定！
2）10Gb的网卡，不够，虽然网络协议的开销更大，有效传输数据量要小点，但你实际经过准确计算，还是不够的，同时电口、光口的速度也有点区别，光口稍微慢一点，这还不是最关键的，最关键的是，Intel、以前的Broadcom等芯片都没有针对x1设计，因为他们发布的芯片大部分是双口的10Gb，几乎没有什么单口的产品，这就瞎了，就算x1能勉强，但人家只卖2个口的，所以妥妥x4！这还是因为PCIe 3.0的接口8GT/s下降了，以前是PCIe 2.0 x8的接口。
3）RAID卡，如果是用机械硬盘，妥妥没啥问题，如果用SSD做，瓶颈是有的，如果用SSD+HDD的混合模式，估计也是瓶颈！而现在对于我们最有意义的，就是混合模式，SSD+HDD，所以x1也不行！！
4）视频卡，就算是4K的，其实x1是够了，但是现在视频编辑软件里面是存放多轨的视频数据，这就不行了~~
所以你看下来，就知道，x1就是个废，声卡现在走外置和HDMI Audio的人不少，DP出显示器的也不少，无线网卡台机蛋疼，还有就是些奇葩的卡是x1的(比如我用的卫星电视卡，这是小众)，但对于高端主板来说，有一个足够了，何必弄4个呢？？摆在那里不是浪费吗？？？
评论
我的意思，也是问问你有没有可能在装一台试试看。。。
评论
你X550是连接了PCH，还是CPU？？
评论
OK啊，元旦后，X550我有2块。顺便X710也帮你试试
评论
这样很明显了X550在CPU，2个i210在PCH就是X99上。
我主板5条PCIE全是CPU的，没有PCH的通道。210是板载网卡
评论
嗯，这样的话，是比较明确了，无论是连在CPU，还是PCH，都没有哪个PCI桥到桥出现。。
就可以100%说明，那个设备PLX8747不透明，被Windows驱动了！！
感谢上图，多谢，让我确认了这个事情！
评论
PLX一定不透明。你想啊，原本一个PCIE的控制器下面，可以连接多个PCIE设备。必定会出现PCI桥设备做处理。
PLX那个芯片也叫做PCIE交换，就是一带多。
还有一种是PCIE切换器，在主板16/0和8/8之间切换，这种是透明的，直接把线路切换。
借用轮大的图片
就这4个asmedia这个
随手拍张照。
评论
嗯，PLX的英文名字，本来就叫做PCIe 交换机~~只是中文系统翻译成桥了。。
PCIe的切换器，我以前还真的不知道，怎么工作的？自动的，还是需要在UEFI里面设置指定？？
评论
自动切换
你看Z170那些啊，第二个pcie16x插入了，第一个自动编程8x第二个也是8x。这个就是这个切换器实现的。
评论
你的雷电卡，是单独安装上去的，不是集成在主板接口I/O的部分的？？
通过TP Header连接的？？
评论
卡链接PCIE，然后有跳线链接TB_Header
评论
那你看我1楼那个图片，Z270也妥妥是上了PCIE的切换器， 你圈圈里面的那些芯片，那个1楼的主板也有，而且2槽位旁边都有。。
评论
必须上啊，超微是先用PLX把16条PCIE变成32条。
然后这32条分成2组，每组都是16+0或者8+8
然后16+0和8+8之间的切换又用到asmedia的pcie切换器
评论
嗯，可能是你说的那样，你看CPU插槽下面那个散热片覆盖的估计就是PLX芯片，前面有人说太热，所以上了散热片。。
评论
一定是，这板子，我见过。
评论
不透明没关系，现代的操作系统都能驱动，我的板子X99E-WS，已经试过win、freebsd、linux、macos……没什么问题
评论
其实上面说的是不会有明显瓶颈，所以我言下之意是有瓶颈，但应该不是大问题... 因为只有彻底都跑满的时候（比方说3.1跑满，10Gb双口跑满一个以上的口）才会出现20%左右的瓶颈...
但这种难得出现的瓶颈，对于桌面产品/桌面用户来说都不是问题啊。不然DMI 3上就挂那么多东西，从推出开始就是瓶颈嘛。但还是这么做了，说明这个产品对于其面相的市场的需求是可以满足的嘛。
像你这样不能妥协『不会有明显瓶颈』的态度，只能上X99了，就不要揪住115x平台不放了- - 放过他...
不然照你说的需求，就算115x平台能拆8x+4x+4x + PCH 出2x/4x也不会彻底消除瓶颈的，上2个M2，上一个8X HBA，上一个PCIE SSD，上一个8X显卡，上一个双口以上的10Gb网卡，怎么算都是瓶颈。
何必这么苦恼硬要定位明显不和你要求的115x呢。
2011适合你...40条随你玩...
115x无高端。
评论
PLX这PCIE桥不单单需要驱动，还有自己的固件咧...
但这设备是标准设备，主流系统都能支持良好。就像即插即用显示器一样...
评论
感谢回复，强烈感谢回复，我就需要你这个答案！！！！
我有安装黑苹果的需求，就怕macos不认，现在你帮我确认了，消除了我的所有担心，可以随便选择主板了，之前顾虑多x16的主板，因为有这个芯片，怕不能识别。。
Linux的话，我之前估计也是问题不是很大，毕竟这芯片是2010年发布的，最担心的苹果，结果你试过了...
评论
macos也是昨天刚刚确认的，在Asus的这块板子上用的intel 750，可以在IO中看到pci-bridge设备，不过没有在DSDT中命名，所以macos认为是外置SSD导致黄色图标，不过后面用SSDT注入了下就没有任何问题了。但是也仅仅也只有这个问题，要知道这块板子上有俩PLX，所有的PCIE槽都在上面，然而我上面插了显卡、SSD、无线+蓝牙、HBA，通通没有问题
评论
楼主的这个问题嘛，个人认为其实还有个原因，就是厂家为了细分市场采取的一些措施。技术方面前面的朋友已经说了很多，所以纯粹从技术角度分析，这个根本不是问题，只要有钱、肯做，哪有做不出来的道理。
但是至于厂家为什么还会做出这样的选择，还是有点市场原因在里面，一次到位的话那其他的产品怎么卖出去？另外PLX扩展器尽管也算是个好东西，单个芯片价格也不贵，但是要做到主板上，这一下成本可是高多了，布线或许会复杂不少。
另外其实像楼主这样极端的使用情况的人毕竟是少数，产品在做设计之初厂商肯定会有所规划与市场调研、分析未来的走向，所以这个层面上就不是技术层面了。其实身边很多人主板上面除了插个显卡外，其余的插槽估计到电脑报废都不会用，甚至很多办公电脑连显卡都不用，就这样一直空着，这部分的比重是很大的。如果实在要多PCIe lane，那么用X99配高端处理器就可以了，40 lane随便用，甚至多路处理器平台，只要有钱，哪有满足不了的道理：）
评论
嗯，再次非常感谢，这信息很宝贵的说，国内估计也没有几个人人知道这个。。
你是黑苹果高手，玩的非常细致！赞一个！！！
评论
别的不知道，USB3.1已经测试过了，有一次USB3.1的卡工作在x1上面，直接SSD就掉速了，我还奇怪呢，最后发现是因为卡工作在x1模式了，工作在x1模式读写大概380MB/s左右，而工作在x2模式的时候大概是540MB/s左右，所以说，这和卡的微码还是有关系的，这个数值距离USB3.1的理论瓶颈差的还远着呢！！！
同理万兆网卡肯定也会出现这种情况！！！！
理想是美好的，现实测试时残酷的~~~~~这个还是要看卡的设计~~不一定都会影响不大，想USB3.1我的测试就影响很大！
---------------------------------------------
x99也没有那么好，南桥提供出来的都还是PCIe 2.0的吧，115x平台已经全部3.0了。。虽然X99大部分使用CPU提供的槽位。。但有X99那个钱直接选择Xeon平台了。。。
115x平台这样分配后，可以实现目标： CPU[x8+x4+x4]+PCH[x4+x1+x1] 一共6槽
PCH的x4可能会因为2个SATA接口降速为x2，不过一般是SATA5,6，所以一般不影响！
x8：显卡GTX1070货GTX1080
x4：万兆网卡 （新的双口万兆从x8下降到x4了，因为PCIe 3.0的使用）
x4：RAID卡或者NVMe的AIC
x4：视频编辑卡|SAS-RAID|FC HBA|其他x4卡，来自PCH（新的PCIe Gen3 8GT的HBA也是x4的）
x1：声卡|AC无线网卡|卫星电视卡等
x1：还可能空1个
115x平台有优势，一方面是比x99新，听说UEFI还启动快，另外一个方面价格比较低，如果上x99不如加点钱上Xeon单路主板。
评论
嗯，你说的很对，标题也写了华硕技嘉拖拖坑，就是因为市场策略的原因，还有一个就是加快你更新换代采购新主板，故意坑的！！！
可能我的需求极端了点，但我想我的需求大部分CHHer的折腾用户基本都有这个扩展需求，但是如果如此强大的扩展能力，确实主板厂家杯具了！！比如我用09年的AMD电脑，花了100块钱升级了USB3.1的卡，扩展成功，速度飙出了SATA6G一样的成绩，这样主板厂家妥妥悲剧啊！！用户的升级换代愿望没有那么强烈了！！多PCIe还导致一个问题，老电脑用AHCI的PCIe SSD绕过了SATA6G，老电脑又飙出800MB/s的性能，然后主板厂家又悲剧了~~~~
-------------------------
很多人之所以要纠结不用x99也有2个原因，一个是双通道DDR 的平台，玩黑苹果好点，没啥障碍，还有一个原因是价格，x99的话，玩性能多花千把块钱可以剁Xeon了~~但Xeon玩黑苹果就瞬间SB了，同时还包含其他部分应用，我以前有一个Xeon，现在果断不在玩Xeon，除非铁定踏实就跑Win，Linux在Xeon上面都不行。。
---------------------------
最后其实Asus没有坑爹，他有这样的多高速PCIe的产品，就是ROG的产品，只不过价格比Xeon更加有信仰，主板6K起步了~~~
不过我已经想好，剁Z270平台的，ROG旗舰，也就是Maxius IX Extreme，算第9代吧，发现整体上这个比较完善！！！
其实主要问题是，现在的扩展卡很少3.0的... 你那个3.1的卡是不是工作在PCIE 2.0的...2.0 1x理论就500M嘛... 但B150以上的1151 1x都3.0了啊。所以问题还是卡基本都2.0的...
其实你遇到的根本问题就是，即要求符合你配置需求，又要求低于2011主板价格的115x主板很难出现...这个很矛盾啊。还有你说的直接选择Xeon平台，2011和选择E5不矛盾啊。
你要不在乎价格，华擎的Z170 OCF就完全符合你说的要求，2700一张...8+4+4+4+1+1，1还是开槽的
https://item.jd.com/1891590.html
评论
USB3.1的那个卡，是PCIe 2.0的，但是它是x2的，x2就是1GB/s了~~
不过还是有瓶颈，新卡已经是PCIe 3.0 x2的了，asmedia刚刚发布不久，不过Intel的那个现在要普及了~
------------------------------
Xeon的问题是，玩不了黑苹果，这是最大问题，不是价格的事情。。。选择主板不怎么在乎价格，啥都能省，主板不能省！！Xeon平台没有那么好玩，我前几天自己家里也用，工作当中更是Xeon，一点也不好玩，80多个CPU眼睛都看花了~~~
软件啊，驱动啊，内存啊，什么都更新很慢，不好玩~~~~
现在玩电脑：
1、超频等硬件酷炫，4K双显等，刚买来玩些日子；
2、Windows10/Server2016玩玩，打打游戏，玩些商业软件，上上网，折腾下外设等
3、折腾黑苹果，玩玩。
这差不多能折腾个2年左右，差不多也可以换了。。进入下一个周期了。。
我打算选择Z270的ROG了，比双路Xeon还高，Asus太坑爹，可能4K左右吧~~虽然主板还没有发布，但我想和下面这个，基本不会有太大的变化。。
评论
然并卵 板载都一个德行
评论
便宜的电容 但真的堆蛮多料的
评论
华硕这破卡真有意思
x2的带宽x4的pcb
x2太鸡肋而且没有pci sig的支持 估计没啥卵用
评论
我在Oracle网站查了下Solaris的系统支持列表。。。
感觉Nexentastor支持X550有点悬，但从驱动名字来看，有点像你之前说的那样，X550可能和X540的驱动是一样的~~
另外X710应该被支持了，因为Nexenta官方HCL文档里面就有。。这里也有。。但是这驱动真奇葩~~
Intel的芯片，卡谁制造的不知道，DELL写的驱动，提交Oracle，然后给Solaris使用~~
评论
Maxius IX Extreme 电浆铜版 未必会出吧。
这种叫好不叫座的天价玩意只是昭示下ASUS有领衔民用主板行业的实力。
和以往的Premium定位差不多。想要雷电3 或者原生USB3.1直接买个Z170 Premium不就行了
用不着等Z270，X99 deluxe2也蛮便宜大碗。 无论如何都不喜欢ROG系列的东西 可能是缺少信仰吧
评论
我估计可以直接起来，但是X550特有的特性没了。
你看下X550的linux驱动，就知道了。Intel 驱动直接给源码的。
评论
X550有啥特有特性，说说？？
评论
虚拟化多了，然后有个什么vlan
最关键支持NBASE-T 2.5G和5G标准
评论
Maxius VIII Extreme 电浆铜版
美亚超低价发售了~~~
400美刀，也就2800元，算上运费最多也就3000过不了，不过这板子淘宝也有销售，3600左右，商家赚个600来块钱~~
Maximus IX Extreme Assmebly是否有，现在还是未知数，我觉得Assmebly和Premium都不会有了！！！
但是Extreme新一代IX应该会集成和带有那个前置的耳放，OC面板是否有，要看情况了，因为那个耳放更实用~~OC可能是选件！！
关于和Premium的区别，我在另外一个帖子里面详细说明了一下，不知道你看过没有，区别还是挺大的，不单单是雷电3的区别，Maximus VIII Extreme这主板没有雷电3，是要安装扩展卡
还是等Z270的ROG Maximus IX Extreme版，雷电3接口不直接在主板上估计也算个坑，希望Z270别这样设计~同时希望有那个前置耳放！！
不知道，这个前置的耳放，华硕以后是否有单独销售的，思路还是很不错的！！！
评论
vxlan，这东西就是大二层！！见过，也用过一次。。目前都在vmware里面用于异地数据中心！！
NBASE-T，就是屎，10G出了快10年，Intel你还想着阉割出来个2.5G和5G来再战10年？？？
还是微软好，微软不支持丫NBASE-T，现在只能Linux用，希望微软永远别支持这个，让丫直接废窝里！！和雷电技术一样！！要没有微软支持，这货没戏火不起来的，目前Cisco应该不会主推这东西，虽然支持了，因为Cisco都认为40Gb该普及了！！
NVMe，让40Gb终于有用处了，不容易！！！
评论
家里用啊。
千兆宽带接入，然后博通大力推，下一代路由网口2.5G（BCM4908）。水到渠成。
评论

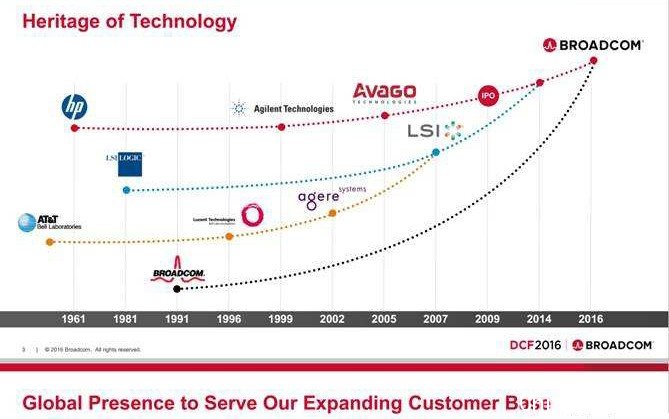

Broadcom已倒闭，被avago收购了！！！
而avago将这部分业务卖给了美国，qlogic，这还是你告诉我的吧！！！
还推广个毛线，Qlogic觉得16G都过时了！！！
评论
NBASE-T这个东西最大的好处。
从千兆升级不用换网线。你要知道，现在家里装修的暗线质量。
千兆宽带接入，要测速达标，必须内网过千兆。让大家全部重新装修不现实，一点点换换设备，支持到2.5G还是可能的。
2.5G看来会在家庭来一波。
评论
Broadcom只是10G 40G买了，2.5G 25G还在玩呢
评论
更TM没有前途的东西。。。
avago要灭了自己的名字了，改叫博通，我也是醉了~~~
另外，Emulex也被avago给买了，快！快！快！快！卖给Qlogic啊！！从此HBA卡就一家生产了，多好~~
----------------------
博通应该彻底不玩了，youtube上前阵子，说qlogic在玩2.5G和5G，说明业务也出售给qlogic了，但qlogic因为传统业务的原因，和Intel一个鸟样，低速发展不起来，因为都是做技术的公司。。对过时技术没有信仰！！！
评论
说到底，用户最多让他换换设备。如果你想让用户换线，重新装修，完全不可能。
这就是2.5G卖点所在。
如果你家刚装修好，电信师傅跑你家来说，来我帮你重新拉一下线，你会忍么。
40G 100G都是企业玩的，在家庭推广，几乎不现实
评论
用户都是连机房都直接扔了，房子都不要了，还要线缆你这不是笑话吗？？？还换线？？(没给国企做过项目吧？？)
家用千兆够了，10年内不会有变化，大把单位还是百兆呢！！！！
---------
我就是奥运会的时候折腾了很久，才光纤入户的，这是硬条件，技术在进步，谁当年装修犯得SB错误，不知道改，那你就永远固步自封，这的改，只能说你下次买房装修需要注意弄成数据中心标准的活动线缆槽位。。
我会在家里面普及10Gb，应该在2017上半年完工。。
评论
谁说机房啦。机房做东西当然线到设备全换了
大多数人装修都是弱电交给装修公司。线材质量你可想而知，并不是所有人都有回去考虑数据中心标准去装修。
2.5G这东西是给这些家庭用的，东西普及是为了满足大多数人的需要。而不是你一个人，你用不着就不用，别人要用。
评论
NBASE-T这个东西碰朋友讨论很久了。
在线材质量不佳不能满足10G，大多数人不愿意重新装修房间重新布线，也无法通过暗线穿管的方式替换网线的前提下。需要普及1G或者更高的带宽，NBASE-T可能是唯一的方案了。
还有就是有朋友在弄的隐形光缆。
评论
这东西，那年微软支持了再说吧，微软不支持，在怎么有前途，都是画图纸，讲故事！！
评论
其实X550linux的驱动也不支持NBASE-T
我有NETGEAR M4200交换机，试过了
评论
X550支持的，ark都写了。。
评论
Xeon玩黑果没问题……我两台黑果，一台是5820k+X99，一台2678v3+C612
评论
不行，还是太折腾，风险太高，远没有大众款好用。。
Mac Pro更新多慢，量也太小，但你看iMac的量多大，黑苹果的原理，就是先要有苹果用了这个硬件其他的才能玩，所以综合考虑上Xeon是不可行的，而且Xeon普通家用也没啥用途。。
我曾经有个双路Xeon的机器，用过。。
评论
我倒是最近弄了个Z170的兄弟，C236当NAS，可以先来折腾一下，但苹果应该没有使用C236，应该是不可以的，但保不起里面和Z170是一样的。。
评论
你自己试试。
驱动源码我看了，没写支持。
只对8月份的驱动版本，现在不知道
评论
玩windows不用雷电3能理解 玩黑苹果没有雷电还如何ZB？
MAC以后的大势所趋啊
上个雷电的DAC界面 LYNX HILO 或者APOGEE I/0 RME之类妥妥的逼格
那颗芯片也是要吃掉一条PCI3.0 *4的
等于你梦想中的这块ROG必须废掉一根16X的插槽
那个耳放就是个解码器，还要用掉内置USB2.0插针一组 现在主板的内置2.0插针严重不足哎（海盗船LINK全家都要用，SATAE-USB3.1前置转换也要用，现在连解码器也来抢）
评论
4根16X才是多余 170 pcie通道本来就不足 直接上X99吧 另外人家你不用不代表人家不用 许多扩展卡是X1 X4超微主板Z170/270有性价比吗
评论
首先Z270加了一个x4的通道，预计只有2个方向，要么就是U.2，要么就是雷电，所以Z270会有很多主板集成雷电3接口。
雷电3，现在来看，这技术已经死了，没有前途了，DELL下架产品，雷电外置显卡也有问题，苹果刚刚开始使用，传输线缆太短，Windows不支持，Type-C前景不明，到处都吐槽的！！USB 3.1飙升且大卖，你让雷电3怎么活着，和前几代都一样的宿命。。。
40G，那么NVMe的外置存储还是有前途的，但你要知道Win8才支持NVMe所以，这条路也不好走~~苹果也没啥太多外置雷电设备，至于3代就更少了~~
我要购买的是一个视频采集回放设备盒子，Blackmagicdesgin，用于FinalCutPro，还有其他一堆软件，主要也是想在黑苹果上面~~
用外置雷电的话，主板上的x4，就可以少一个也没有关系了，除显卡外有2个也够用了，能装万兆和存储卡就好了~~
至于你说的板子上USB2.0的针，我是听说海盗船的水冷需要这东西，可惜我不会上海盗船的水冷，所以用不到，觉得海盗船那个还不够好看，准备上Antec的那个水冷，貌似更好看点。。
评论
x1的卡，你倒是给我举例一些，除了我说的2种：（无线网卡，声卡），并且新主板不自带的，说说看？？
我的意思是x1的接口，最多主板有2个足以，弄4个纯粹浪费闲的！！
评论
我见的用1x的场景，都是自建家用存储机，1x上单/双口千兆网卡和2/4 SATA口扩展卡...
话说现在taobao还有蓝宝石的Z87板子，前面也有朋友提起过。那板子CPU->PLX->8x *4 + 1x *3...
我拿来当存储机...
评论
X1接口卡那多得是 USB扩展卡读卡器 磁盘阵列卡 光纤网卡 显卡挖矿都是X1转X16转接出来 8路工控RS232 有人还嫌X1接口不够多 LZ这生活的井底有多深啊
评论
磁盘阵列卡、光线网卡，从来没有见过x1的，这种产品基本是我深圳寨厂的。。。正规厂家最低都是x4的~~
只有8路RS232卡，估计是有点用途的，除此以外恐怕你也举不出啥例子了吧，这算是工业控制专用，还算广泛~~但是现在有RS232的交换机和IP Over RS232，所以如果都8口需求了，很多用户也上交换交换机了，因为灵活~~
是我的井深，还是你的井深？？？不能脱离实际应用环境啊！！
评论
我觉得主要是 商家绝的穷比用户不会上2-4路显卡~我给你4路全长pci-e干嘛呢？我还要用6层甚至8层pcb~~大路货4层pcb就行了！~ 你想要4个全长pci-e也不是不可以~请买我高端主板！！！没人做慈善！所以楼主的发言我觉得只是一厢情愿完全不懂diy市场~~
ps：你有万兆的网吗？ 很多主板1x都是开口的兼容4x 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号，不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01 电路 电子 维修 我现在把定影部分拆出来了。想换下滚，因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗？ 评论 认真看，认真瞧。果然有收
·日本中文新闻 唐田绘里香为新剧《极恶女王》剃光头 展现演员决心
·日本中文新闻 真子小室夫妇新居引发隐私担忧
·日本中文新闻 前AKB48成员柏木由纪与搞笑艺人交往曝光
·日本学校 ｛日本国际学校｝梅田インターナショナルスクール
·日本学校 LINE：sm287 陳雨菲、20歳、台湾からの留学生、東京に来たばかり
·日本留学生活 出售平成22年走行48000km 代步小车
·日本华人网络交流 円相場 一時1ドル＝140円台まで上昇？
·日本华人网络交流 问日本华人一个问题
·日本旅游代购 富山接机
·生活百科 英国转澳大利亚转换插头
·汽车 【求助】修车遇到困难怎么办？
