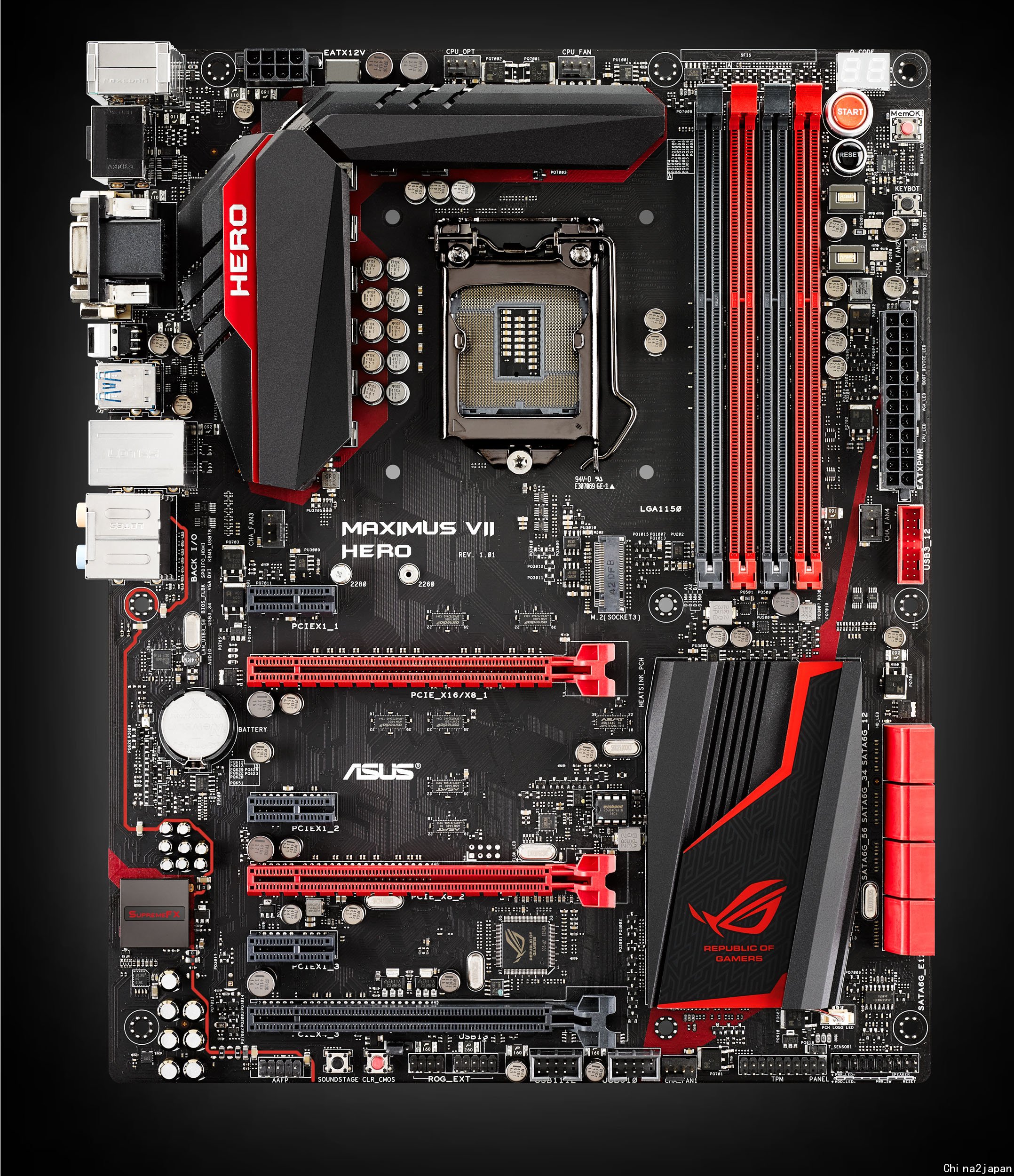

例如这块M7H。
看上去很不错，槽很多，扩展性很强，但是。。。仔细一看说明书，默认情况下M.2槽是关闭的，想要启用M.2槽就得关掉那三个x1槽。想启用那个x4槽就得关掉三个x1槽和M.2槽。结果是搞了半天这么多槽却不能一起用的。
板子搞这么大真是白瞎了，还不如M5G呢。好歹小点。
------------------------------------------------------
又看了一下更堆料的杜蕾斯，好家伙，6个USB3.0，四个PCI-E x1，一个PCI-E x4，两个SATA Express和1一个M.2，两个LAN还有WIFI蓝牙。
结果仔细一看说明书，那个x4想要工作在x4就得关掉所有x1还有SATA express还有两个USB3.0，M2想正常工作就得关掉SATA express。SATA express想要工作就得关掉M.2和两个USB3.0等等，还有有个LAN和wifi蓝牙共享等等，看得各种混乱，总之就是堆了那么多料却告诉你不能同时用的意思。真坑爹。。。
-------------------------------------------------------
查了一下Intel的资料，我算是明白了
CPU本身提供一条x16，能够被拆分成两条x8，rog上的红色槽就是这个来源。
此外还能接6个SATA，一个声卡，一个网卡和6个USB3。这是硬性的限制。
而如果主板厂商往上堆料的话。
第二个LAN要占x1
wifi 802.11ac要占x1
M.2要占x2
SATA Express要占x2，堆两个就要占x4
第7第8个 USB3要占x1。
第7第8个 SATA3要占x2。
ATX主板上还需要3个x1槽和一个x4槽。
如果假设全打开的话，就需要18个PCI-E通道，而事实上Intel只提供8个。
所以买杜蕾斯这种主板纯粹是装逼用，尤其是Z97 deluxe 还带thunderbolt卡，这种卡是x4槽，想要真正发挥作用就得关闭其它x1槽还有SATA express，等于你一插上Deluxe立马变成最普通的主板，什么附加功能都没有了。
评论
ASUS自己作死设计，跟板型什么关系
评论
这个应该是intel芯片组的限制吧，除非用桥接芯片了。
评论
我喜欢大板，也喜欢matx
评论
所以很多人都在等M7F...
评论
-H/-R本就是惑悠小白的货。
评论
X1槽有啥用啊求教下，至今没用过
评论
一些声卡可以用
评论
大机箱装个小板子越看越难受 E-ATX主板现在都嫌小
评论
可以插X16上么，通用的吧
评论
我的网卡就接x1上面
评论
通用，不过宽带有所限制
评论
板型大意味着需要提供更多数量的接口（不然都是空板不好交代）
而1150平台和配套芯片组限制决定了这个尺寸如果要堆满东西，必然是各种转接，各种共享。
还是那句话，老大是Intel，你以为是主板商作死，其实是老大逼的
评论
你们以为-F -E就好了？
现在的集成度和规格限制决定了1150平台在提供功能与扩展的问题上根本支撑不起ATX的大板型，纯粹为了满足那些喜欢大尺寸外观的人的需要
评论
其实我的主题是，这种坑爹情况跟ATX没什么关系
这种坑爹情况，就像你说，是Intel限制+厂商堆卖点造成的
而LZ一上来给人的感觉，就好像是“现在还买ATX的都是SB”那样的风格
大概可以发一个“X79/99那么强的扩展性，MATX都放不下，真坑爹”，与之呼应
评论
主要是现在115x几乎一统天下了
评论
杜蕾斯也是那个鸟样，就知道m7f，m7e更坑爹
评论
现在不追求性能了，基本上是小板，技嘉G41、G1 sinper M3，都不错。
评论
除非用的是小机箱，否则普通标准中塔机箱放个M-ATX主板怎么看怎么难看。
评论
那就用小机箱就好了，还小巧可爱
评论
不觉得。。。。
老实说不足9.6英寸宽的ATX放标准中塔箱里也不见得比长宽都是9.6的全尺寸M-ATX来得好看。。。
日后想退位成辅助用机还麻烦
评论
我朋友就是这样配的，然后就后悔了，尼玛他还偏偏是个侧透机箱，每天都能看到，都快郁闷死他了。
评论
空出来的6cm空挡贴点好看的东西就行了
评论
打印一些电路板的贴纸？
评论
大板你插东西的时候不用那么密集，阻挡比较少，我感觉还是不在意空间的话还是大板来的好
评论
大版好用的说。
评论
原来想法和撸主一样，不过现在感觉主板要么是ATX，要么是ITX，反而觉得MATX不大不小有点鸡肋；
因为如果要上ATX只有一个动力了，SLI或交火；这种情况下ATX的PCI-E间距比较MATX大一点，更有利于显卡散热。
评论
记得intel对自己产的主板有点特别优待，可惜intel已经不产自家主板了，不然等x99的时候。。。。
评论
一般人不就一块显卡……
也就是还要接别的卡的人有需要
评论
大板看着要舒服些，不是那么拥挤，只是感官上
网卡
评论
我一直用MATX PS07 贼船350D都用过，蛮好的啊
评论
曾经装过一台HTPC，一块声卡，一块无线网卡，一块显卡，一块sata扩展卡。。。。。
评论
我插槽上最多就一块显卡，最近有些机器显卡都不要了
评论
挺坑的设计
评论
因为大型双塔散热 和多卡 如果做小了 真心放不下
评论
作为小白的我，见供电相数多就买～
评论
那像M7G这样的也够了，因为还有个mini PCI-E可以放网卡，显卡第一槽挡住第二槽，阵列卡可以装第三槽，声卡装第四槽
评论
115x本身pcie通道不够用。
lz要求高就等x99把吧
评论
X99当然E-ATX都不为过，Z97觉得一般没必要ATX了，反正PCI-E通道有限，做大了也是白做。
评论
X99当然E-ATX都不为过，Z97觉得一般没必要ATX了，反正PCI-E通道有限，做大了也是白做???
你要用atx？？有特殊需求吗？
评论
没，只是感叹一下。
不过当初看上一个白色的机箱很漂亮，但是ATX的，只有黑色有mATX，所以曾经动过买ATX主板的念头（因为侧透的缘故，matx主板放atx机箱里不好看），但是一查，发现Z97主板的ATX槽都不能同时用的，于是有这个感叹。
评论
只是一般X4槽装X4卡会让另外两三个X1不能用而已
现在一般都是X1的卡，X4的卡很少，
我的主板也是这样的限制，但我就装了X1的采集卡，X1的SATA扩展卡,X1的USB3卡而已，是全都可以用的。本来可以装4个X1，不过有个X1被显卡散热器占了。
如果是选MATX的，我就装不上这么多卡了。现在很多MATX，装上显卡，就只有一个X1或者X4或者X8可用了。
评论
对我的小破机器仔细研究了一下...感觉还是用ATX板比较好....
评论
喜欢大板，看着舒坦……
评论
不能同时用，但是可能的折腾路子显然多点
评论
也有可能是芯片组PCI-E总线带宽的设计缘故，决定了不能同时用。。
评论
和楼主一样，喜欢matx板，够用，浪费少
评论
小板对于显卡与大型散热器有冲突。
评论
我是插满党，整列卡，1394B卡，声卡，独立网卡
以前玩875P无聊的时候同时插过7张1394a卡
不插满不舒服斯基
评论
外表很唬人。
评论
支持 ATX ~~支持 MATX~~~支持ITX~~~
话说这个大小看需要~~最好几种都来几套~~~~
现在一般般的家用玩游戏 就ITX够了~~~~有m2口了~连硬盘都省了~~~
评论
两个SATA Express和1一个M.2，Intel根本在Z97这代上没想打开这功能，芯片组设计支持的不是很好，看下代2015年Z107吧，多加些通道进去，都用原生通道，多好啊，厂家设计不用考虑外围芯片支持，主板空间利用率会更好，比如所有USB全部原生支持USB3.1等功能
评论
是这样，但我最不爽的就是看到华硕招牌的Delexue主板，带了块thunderbolt卡，这块卡就是x4的，插上去就会让另外三个x1还有sata express等一干设备不能用，这不是耍人的么？
评论
我觉得Intel下代芯片组应该将PCI-E通道换成3.0版本的了，这样M.2和SATA-e就不再需要2x的通道，只要1x的通道就能跑，这样即使主板仍然只提供8条通道，也够用的了。
评论
最近连显卡都用核显了，很少看大板
评论
买杜蕾斯的其实是最后的供电党 比如我。。。。
评论
x79不是更郁闷？很多新功能都没有，都得有pcie扩展
评论
但那个平台通道多呀
评论
技嘉的九系板子还弄了好几天pci槽，不知道意义何在
我现在觉得吧，因为带宽有限，而PCI是带宽共享的，也就是说只需要一个PCI-Ex1转接，PCI想要几条就几条。这样可以凑数。
评论
这和ATX不ATX关系不大啊。。。
评论
现在的pci插槽都是用桥接芯片的。
评论
就是说一个PCI-E通道可以桥接出n个PCI口出来。变相的节省了PCI-E带宽，避免了多个PCI-E却不能同时用的尴尬
评论
组双卡，散热什么的要求ATX板，2两卡当中至少有空间
当然水冷列外
楼主提到的板的确有点蛋疼
评论
Intel坑爹没办法，华擎多聪明用第三方芯片。。。
评论
感谢楼主的普及咯!!!!!!
评论
我觉得不是非得上四路的matx就够了
评论
我觉得楼主说的有道理
评论
楼主说的在理，本来想上ITX
但是有显卡和万M网卡必须MATX
不然就ITX了，被网卡逼的话说万M网卡插在PCIE的X4端口会被限速不
评论
1.0是2.5G，2.0是5G了，3.0是10G。
万兆网卡理论上PCI-E 2.0 x2或者PCI-E 3.0 x1就足够了。
评论
折腾了两个ITX后觉得还是大一点方便，装起来省时间.....
评论
看着有点光
评论
大机箱无爱，所以大板也就不喜欢了
评论
确实，G1 sinper M3丢在中塔里，看着也挺和谐的
评论
.......很多时候也就是要求一个独显,四五个usb,三四个sata3的.....所以感觉现在itx超合适啊.
评论
这是联力的A05么?
评论
这么说.....是不是itx也可以出挂载的配件......然后把sli啊交火啊 组好了接到那唯一一根pci插槽上了?
评论
Intel自己的问题，主流平台U就只有16条PCI e通道，再加上芯片组附带的四条PCI e2.0，总共就那么点，ivy-e CPU原生就有40条，想要全速的话只能上旗舰了。不然的话只能拆分8+4+4。。。就冲着一点我想肛死淫特二。。PS求别菊爆，万年手机党换不了头像。。。小弟谢过。。
评论
