今年五月初Intel发表新一代中高阶平台，同样采用LGA 1150脚位
芯片组名称提升到9系列，最高等级Z97为目前各家MB品牌的主力产品
CPU则是依循Haswell架构所推出的Haswell Refresh版本
对于芯片组与CPU看起来貌似小改款，也可能是为下半年度Haswell-E做准备
不然Extreme定位的LGA 2011 CPU会比中高阶LGA 1150架构较慢一个世代
搭配上感觉有点怪怪的，间接也让LGA 2011市场较缩小，MB推陈新出也很缓慢
希望未来Intel双消费性平台都能搭上最新架构，让Intel Extreme平台更有竞争力
回到本回测试的双主角之一为BIOSTAR映泰Hi-Fi Z97WE
外盒包装改以黑、红、黄三种配色为主，主打Hi-Fi设计也相当显眼
个人建议将主板外盒体积再缩小一些，可以增加精美感也可以降低些运费
另一位主角Intel Core i5-4690K，代号为Devil's Canyon
Haswell Refresh架构中Core i5最高阶版本，代号后面有K都拥有调整倍频的功能
4690K总频率为3.5GHz，支持Turbo Boost技术，最高可达到3.90GHz效能
实体4 Cores也就是4线程，简称4C4T，并内建HD Graphics 4600 GPU
与Ivy Bridge同样为22nm制程，功耗88W较高一点，L3 Cache共有6MB
背面一览
左边为Haswell Refresh架构的Core i5-4690K
右边为Haswell架构的Core i5-4670K
除了背面可以看出Revision不同外，据网络数据在散热材质有所改变
以下会做详细的测试，让网友更了解Devil's Canyon的表现
BIOSTAR Hi-Fi Z97WE本体
不若以往采用黑蓝的配色，此回Hi-Fi Z97WE改用黑黄两种配色
尺寸为30.5cm x 24.4cm，一般ATX常见的规格
部份PCI-E与DDR3 DIMM插槽采用黄色外观
Mosfet区域与Z97芯片组的散热模块则是使用金黄色，整体看来外观还是不错
内附的英文说明书、驱动软件光盘、IO文件板、黑色SATA扁平电缆与Hi-Fi说明纸

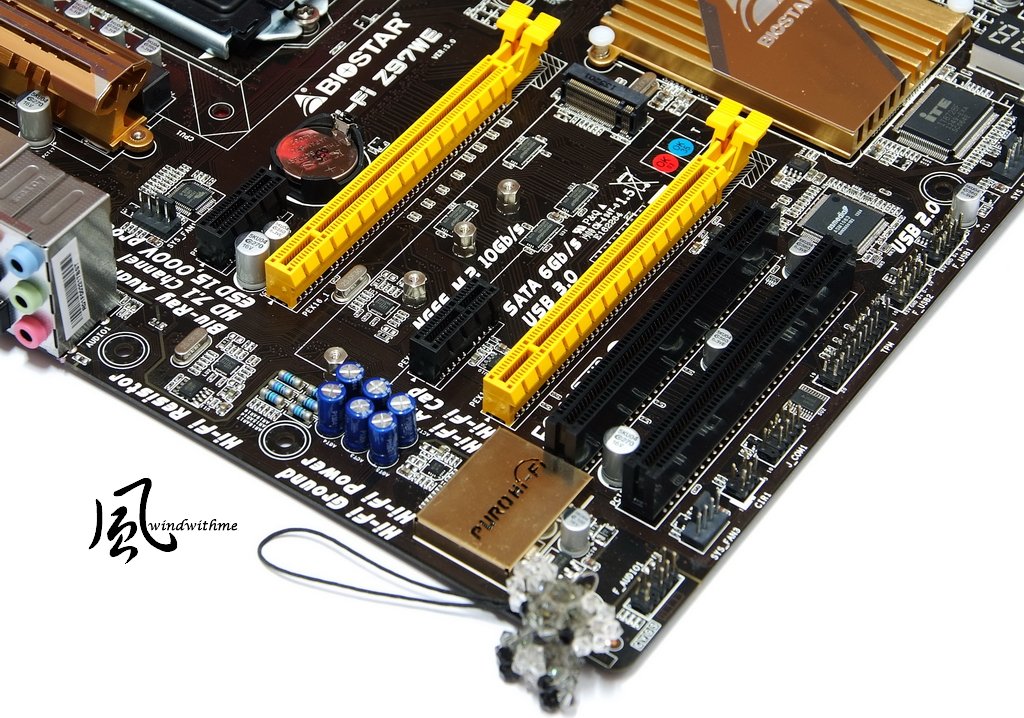

主板左下方
2 X PCI-E X16 3.0，最高支持AMD CrossFireX技术，带宽为X8 + X8
2 X PCI-E X1 2.0
2 X PCI
双网络芯片为Realtek RTL8111G，支持双网络Teaming技术
音效芯片为Realtek ALC892，最高可达8声道Blu-ray Audio，搭载BIOSTAR Hi-Fi技术

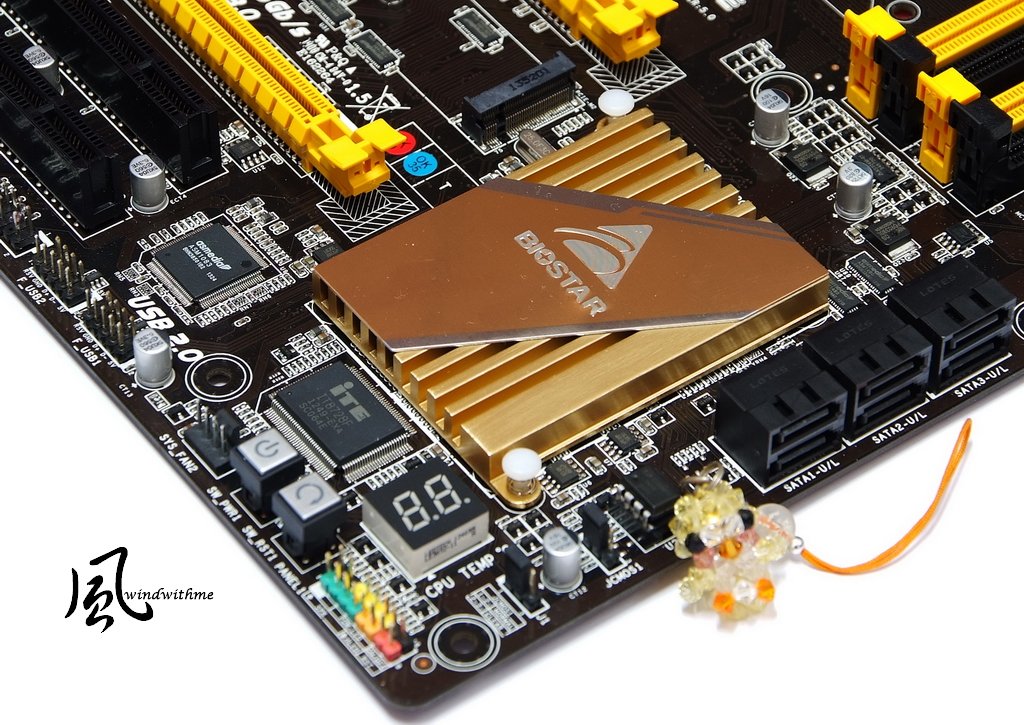

主板右下方
6 X 黑色SATA，Z97芯片组提供，SATA3规格
以上可以混合建立 RAID 0， RAID 1，RAID 5及RAID 10，最高效能依SATA装置决定
1 X M.2(N.G.F.F.)，最高可达1000MB/s带宽，支持PCIE SSD与SATA SSD
Power / Reset按钮与LED除错灯号

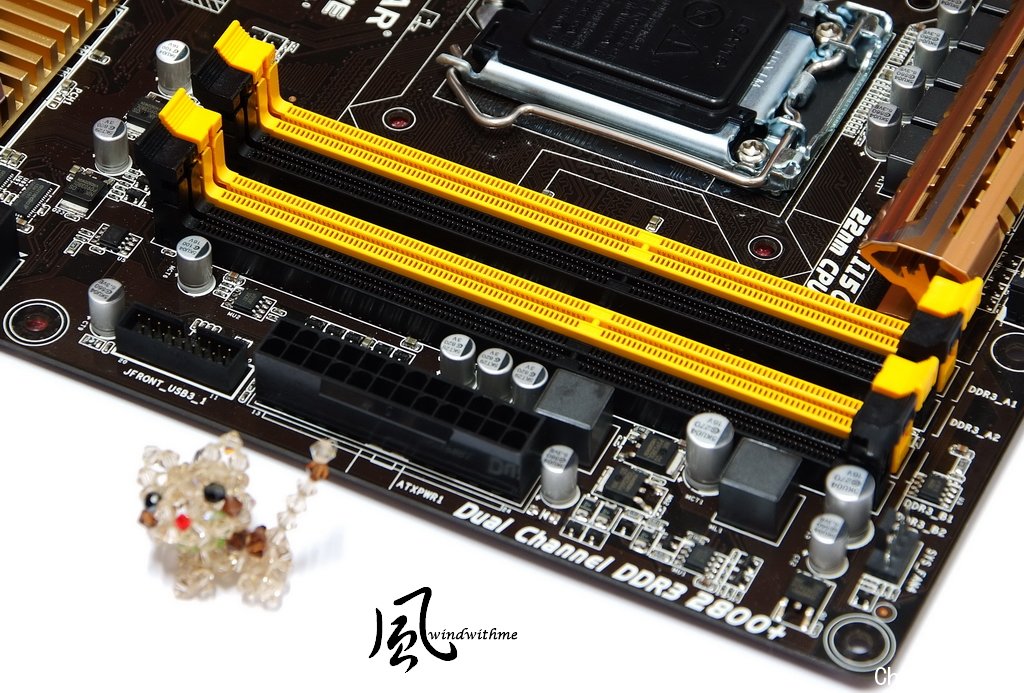

主板右上
4 X DIMM DDR3，支援DDR3 1066~1600 / 1866~2800(OC)
DDR3容量最高可以支持到32GB，支持Extreme Memory Profile技术
左方黑色为前置USB 3.0，下方为24-PIN电源输入
评论

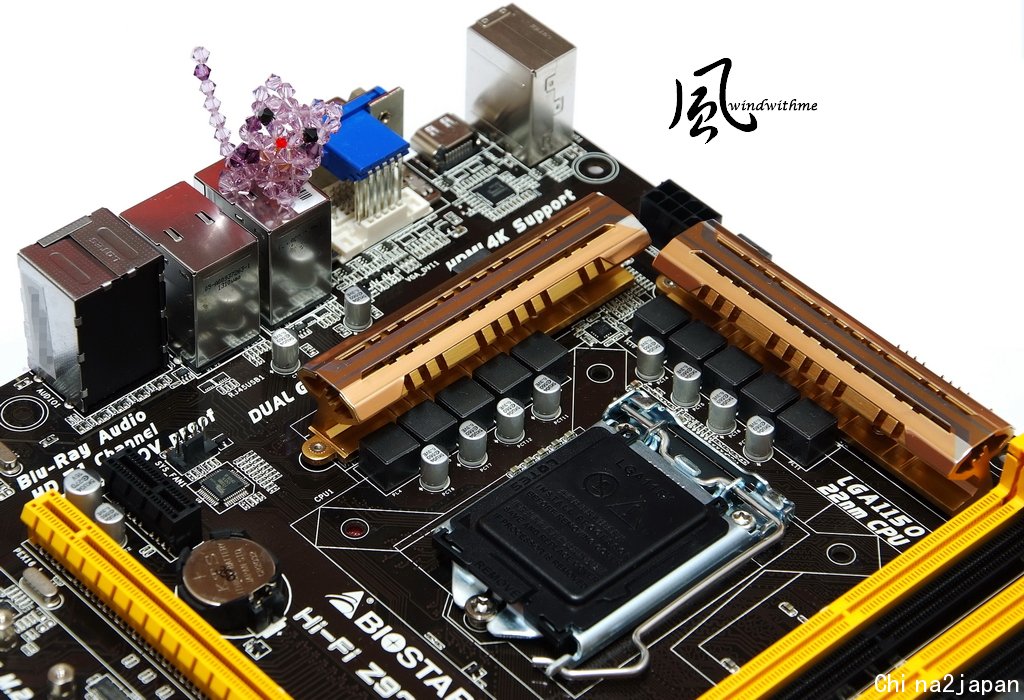

主板左上
两旁CPU供电都有加强被动式散热模块
Z97WE为10相供电设计，上方为8PIN电源输入
IO
1 X PS/2键盘
1 X D-Sub / DVI-D / HDMI
2 X USB 2.0(黑色)
4 X USB 3.0(蓝色)
2 X RJ-45网络孔
6 X Audio音效接孔
Z97WE在Z97芯片组的散热片外型与设计都还蛮好看的

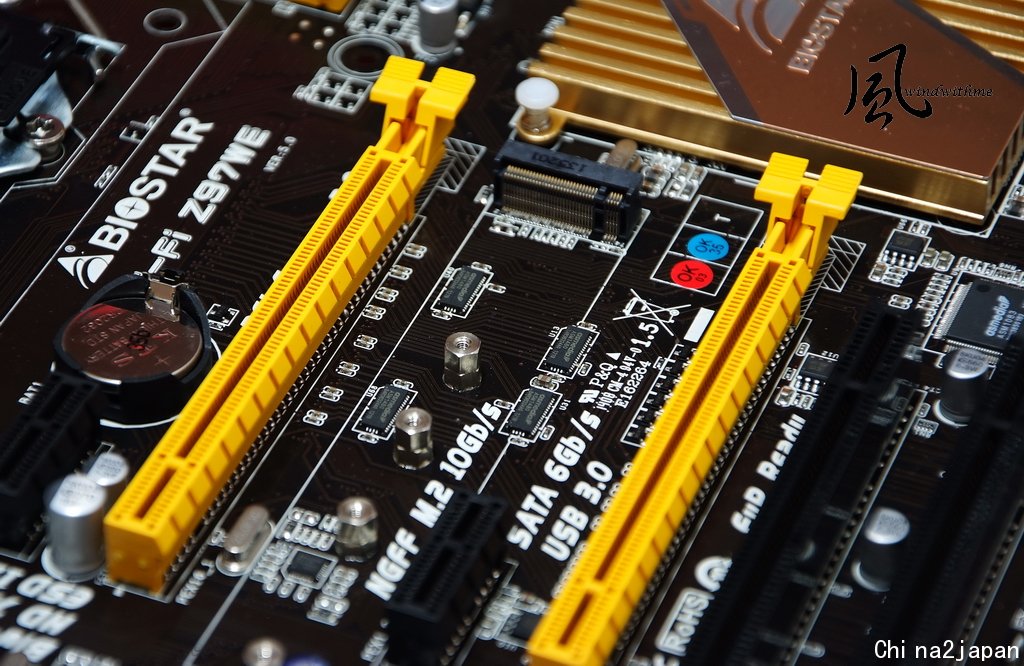

在新一代Z97板海中大量曝光的M.2新规格，优点在于最高带宽可达1000 MB/s
PCI-Express M.2比起目前主流市场的SATA3最高带宽600 MB/s还高上许多
M.2缺点就是价格会比较高，会占到PCI-E带宽，如果只有一个装置无法做Raid
至于未来M.2 SSD在市场中会扮演什么样的地位，就让消费者来做决定!
BIOSTAR在UEFI BIOS设计风格与Z87时期一样
左方有目前硬件的一些数据，背景画面也改为较有速度感的红色，分辨率为1024X768
提供英文与简体中文两种语系可以切换，图中为许多硬件进阶选项页面
CPU调效主页面
将4690K外频固定在45，也就是4500MHz
再关闭CPU C stats节能技术，下方为内建GPU的频率与选项

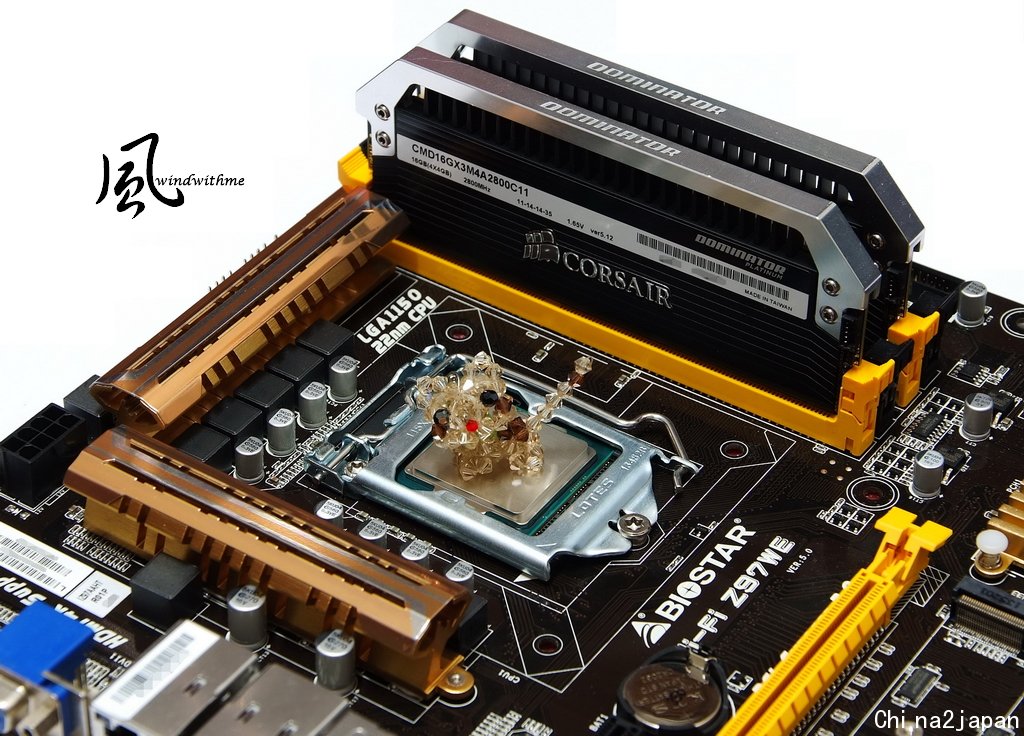

DDR3使用CORSAIR Dominator Platinum 2800C11
开启XMP技术之后就可以轻松达到DDR3 2800稳定的高效能
页面下半部为更进阶DRAM选项
电压页面
将CPU Apaptive Voltage Target指定为1.23V，提供给超频4.5GHz稳定电压
之后CPU电压就会变成左方显示的1.248V
电压页面下方为DRAM电压，因为开启XMP自动超频技术
DDR3自动设定在2800 CL11，DRAM电压为1.65V，左方侦测为1.668V
评论
存档与离开页面
上方为BIOS设定选项，中央为选择硬件开机选项，下方为用户设定存盘功能
BIOSTAR UEFI BIOS提供丰富的选项，对于一般设定或是校能调效都相当足够
没有内建太多花俏的功能，也没有高解析或大档案的BIOS图片
对于BIOSTAR UEFI BIOS在开机与设定速度反应都很快，也算是优点之一
以上是将4690K用调整倍频与加电压的超频，设定成CPU与DDR3分别为4500 / 2800MHz
软件方面有SmartSpeedLAN，看来是要搭配双网络芯片使用
提供游戏、串流、浏览器与自动等四种模式
左方点入应用程序，能监控目前开启在活动程序状况
进阶页面中可以输入想要的网络速度，也就是限制最大下载或上传的功能
下方也有加速反应时间与无延迟TCP等两种功能提供关闭或开启使用
Smart EAR GUI

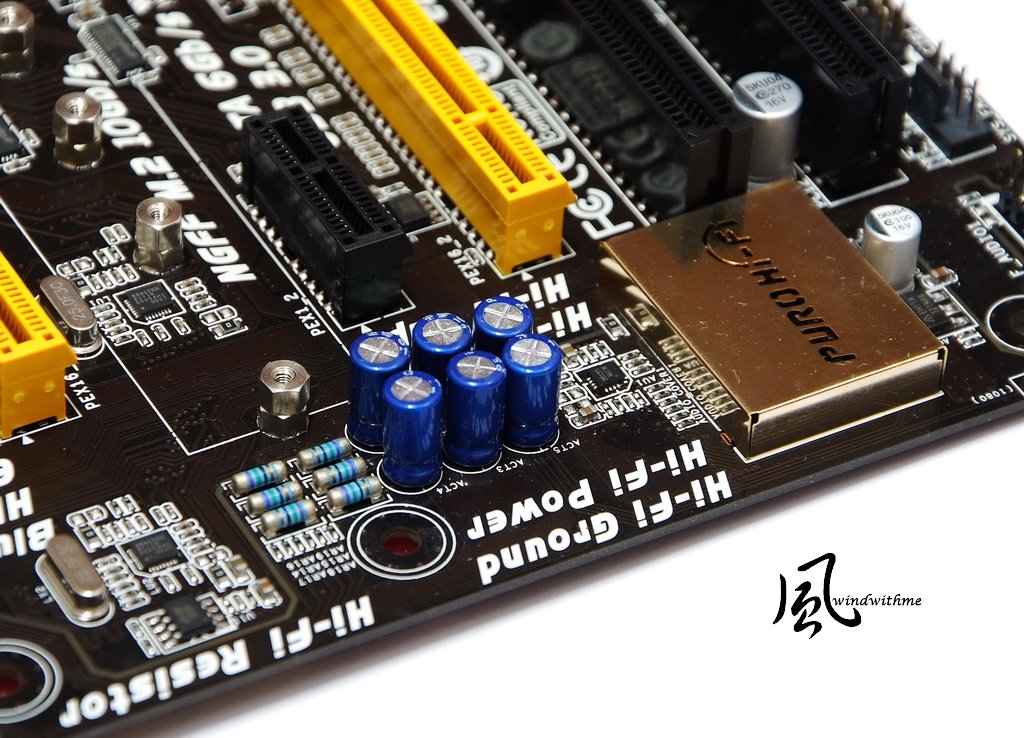

Hi-Fi Zone
音效芯片与相关电容四周有金色线条，将digital/analog分离，能减少EMI Nosie
Non-Polarized Electrolysis Electric audio capacitors无极性电容
Metal-oxide film resistors金属氧化电阻，再搭载前置耳机音效扩大芯片，采用不少音响级设计
音效芯片正上方设计印有BIOSTAR Logo金属屏蔽罩，通电时会发出红光
实际聆听配备为USHER S-520入门音响搭配土炮扩大机
低频 - 鼓声还算可以接受，重低音没有太沉下去的感受，如果细节能更清楚会更好
中频 - 歌曲或是看影片时在人声表现清晰，声音厚实感的呈现也相当好
高频 - 某些音乐与声音细节有不错的延展性，并且没有太尖锐的状况发生
Z97WE主打Hi-Fi用料，音质会比一般内建Realtek音效芯片的MB还要好上一些
或许许多人觉得Realtek音效表现中等，但音质表现在后天用料与设计也占很重要的一环
可惜这次没有像以前支持Creative THX软件或是Samrt Ear 3D软件
不然在音场或低频表现会再提升一些，对于游戏或是影片环境都会有明显的帮助

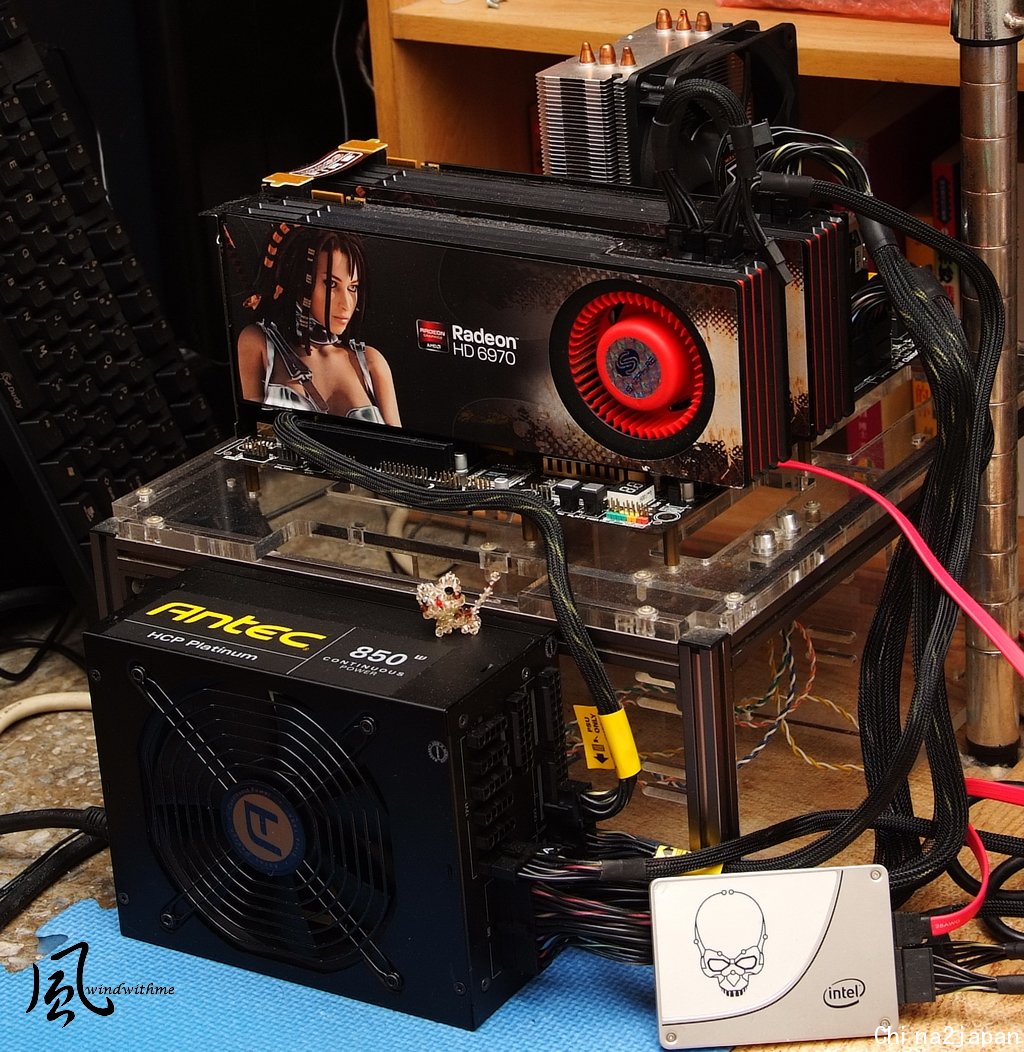

测试平台
CPU: Intel Core i5-4690K
MB: BIOSTAR Hi-Fi Z97WE
DRAM: CORSAIR Dominator Platinum CMD16GX3M4A2800C11
VGA: SAPPHIRE Raden HD 6970 CrossFire
SSD: Intel 730 Series 480GB
POWER: *** High Current Pro 850W
Cooler: XIGMATEK HDT-S1283
OS: Windows 8.1 64bit
Intel Core i5-4690K超频效能
CPU 100 X 45 => 4523MHz 1.230V
DDR3 2814 CL11 14-14-35 2T 1.650V
Nuclearus Multi Core => 29222
Fritz Chess Benchmark => 29.97/14387
CrystalMark 2004R3 => 425599
CINEBENCH R11.5
CPU => 7.65 pts
CPU(Single Core) => 1.96 pts
评论
这主板好看
评论
CINEBENCH R15
CPU => 679 cb
CPU(Single Core) => 176 cb
FRYRENDER
Running Time => 5m 28s
x264 FHD Benchmark => 25.6
PCMARK7 - 5208
以上是Intel代号Devil's Canyon的4690K在空冷超频稳定的能力表现
使用中阶塔型散热器，超频至4.5GHz可以通过以上各种重量级测试软件
如果使用高阶空冷或水冷散热器，有机会达到4.6GHz以上稳定的超频环境
而只追求极限的话，也就是进桌面逛逛，超频到4.7Ghz以上也不成问题
Intel Core i5-4690K超频能力多数应会比4670K还要好，但还是要依体质与散热器而定
DRAM带宽测试
ADIA64 Memory Read - 34232 MB/s
Sandra Memory Bandwidth - 31461 MB/s
DDR3带宽效能与超频能力依然是Intel Haswell这个世代的架构优势
上一代Ivy Bridge架构能稳定运作的频率大约只能到2400~2666左右
在Haswell Refresh平台上，也能拥有像上一代那么高的带宽
而超频能力凭借着DDR3体质如果够强，想要超频至2800~3000都很有机会
DDR3同频率带宽也比LGA 1155平台还要高出13~27%左右
不管是Haswell或Haswell Refresh在DDR3表现比以上好上一些
如果要追求更高的频率或是带宽效能，可能要等到明年下一代DDR4新平台
温度表现(室温约30度)
4670K运作IntelBurn Test让CPU全速时 - 75~86
4790K运作IntelBurn Test让CPU全速时 - 68~76
先前网络上盛传新代号的Devil's Canyon CPU在散热材质方面有做了更动
以上这两张4670K与4690K全速测试图看来所言不虚
4690K最低温度比4670K低上7度，而最高温度也低约10度左右
对于偏爱较低温度或是极限超频的使用者来说将会是一项利多
BIOSTAR Hi-Fi Z97WE
优点
1.价位比入门Z97高一点，规格用料接近市场上其他品牌Z97 MB
2.除了音效电容外采全固态电容，内建Power / Reset按钮与LED除错灯号
3.新版UEFI接口视觉感不错，开机与设定都很迅速
4.内建音效使用较佳的无极性电容，耳机方面也有专属Amplifier
5.主要供电达到10项，在这个价位的Z97大多只有4~6项供电的设计
6.Dual GbE网络芯片，支持Teaming技术，最高网络带宽可达2G
缺点
1.目前台湾还没有BIOSTAR销售通路
2.内建音效孔希望能用镀金材质
3.若能支持SLI技术将会有助于Gaming环境的效能
效能比 ★★★★★★★★☆☆ 80/100
用料比 ★★★★★★★★☆☆ 82/100
规格比 ★★★★★★★★☆☆ 82/100
外观比 ★★★★★★★★☆☆ 83/100
性价比 ★★★★★★★★★☆ 86/100
体验Intel最新两颗Devil's Canyon CPU其中之一，也就是Core i5-4690K
在温度表现让人满意，未来有时间会再用高阶散热器测试更高频率的极限
Devil's Canyon此回Intel也推出新产品Logo，外型好看加上特色也很鲜明
我想消费者也应该对Intel 20周年纪念的Pentium G3258不锁频CPU很有兴趣
还记得2010年时，个人将Core i5-661 2C4T空冷超频至5G
希望Intel Pentium G3258在未来windwithme的超频测试中能有更出色的表现!
BIOSTAR Hi-Fi Z97WE在美国的价位约为125美金左右，换算成台币约3700元
而WE为Wonderful Enhanced之缩写，就片面意思看起来蛮不错的
但如果改成世界联盟缩写WWE的话，我想消费者会更加印象深刻才是XD
以这样的价位与规格来看，Hi-Fi Z97WE确实相当地超值，表现与用料也都在水平之上
但是能再推出另一版的Z97版本，采用镀金音效接孔，支持Samrt Ear 3D软件
能支持双SLI技术，或搭载ALC 1150音效芯片，供电降为5相供电搭配单网络芯片
将价位压在150元以下美金，这样也不是很好吗？还能提供给另一种平价高规格的选择
最后还是希望BIOSTAR能像其他MB品牌一样推出Gaming MB来做市场竞争:)
