ASROCK Z87E-ITX - 功能強大且配置佳的ITX主機板

最近 LOL 打的太火熱了, 所以不小心就放空了一些時間. 這次的測試早在7月就已經完成. 只是現在才想到要來貼文.
這幾個月小弟組了不少ITX平台. 也分享過幾個ITX的Case. 整個心思都投注在ITX的領域裡了.

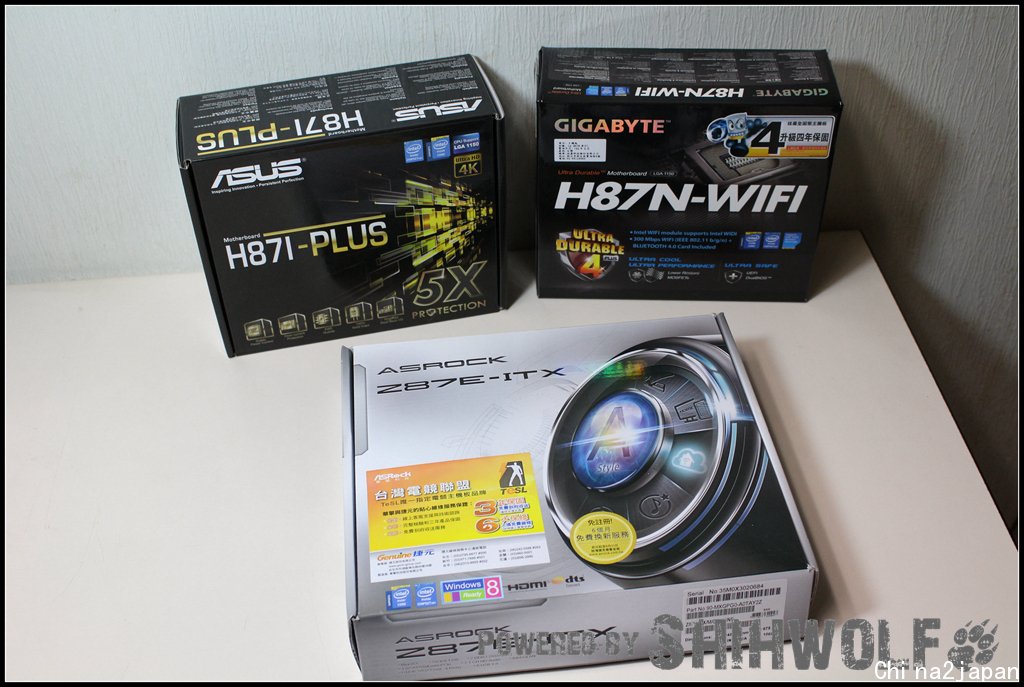

在七月份的時候, 小弟就玩到了幾張ITX主板.
ASUS H87I-PLUS
Gigabyte H87N-WIFI
ASROCK Z87E-ITX


至於ASUS H87I-PLUS已經在先前有分享過. 算是入場Haswell的好主板.
再來要分享的是ASROCK Z87E-ITX. ASROCK這張主板是三張ITX裡功能最強也是配置最好的一張主板了.
( Gigabyte 的可能不會發文了. 因為光是CPU 距離PCI-E 太近. 導致使用非原廠風扇就會和顯示卡說GG. 就這點就打槍然後退貨了.)

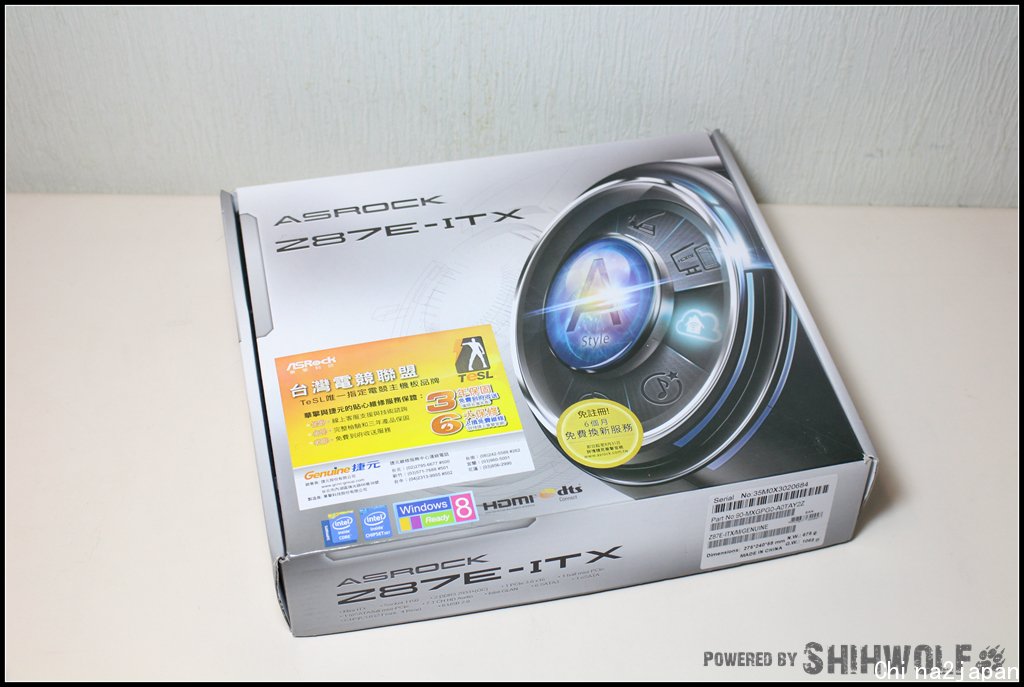

那麼直接進入主題, ASROCK Z87E-ITX. 包裝風格以A-Style為主軸. 主打家庭雲.

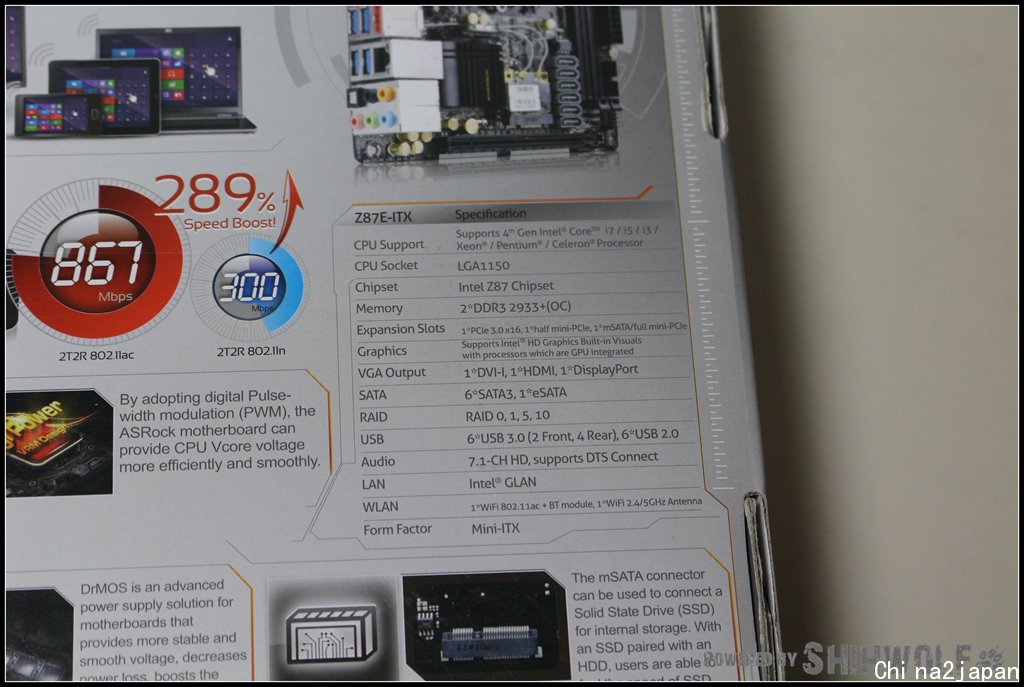

彩盒的背面有著簡單的功能介紹.


黃金固態電容, 數位供電, 6向電源設計, DrMOS, 還有超方便的mSATA !


802.11AC 無線網卡, Intel 有線網卡支援遠端操作.


採用Z87晶片組. Memory 支援最高到DDR3 2933+

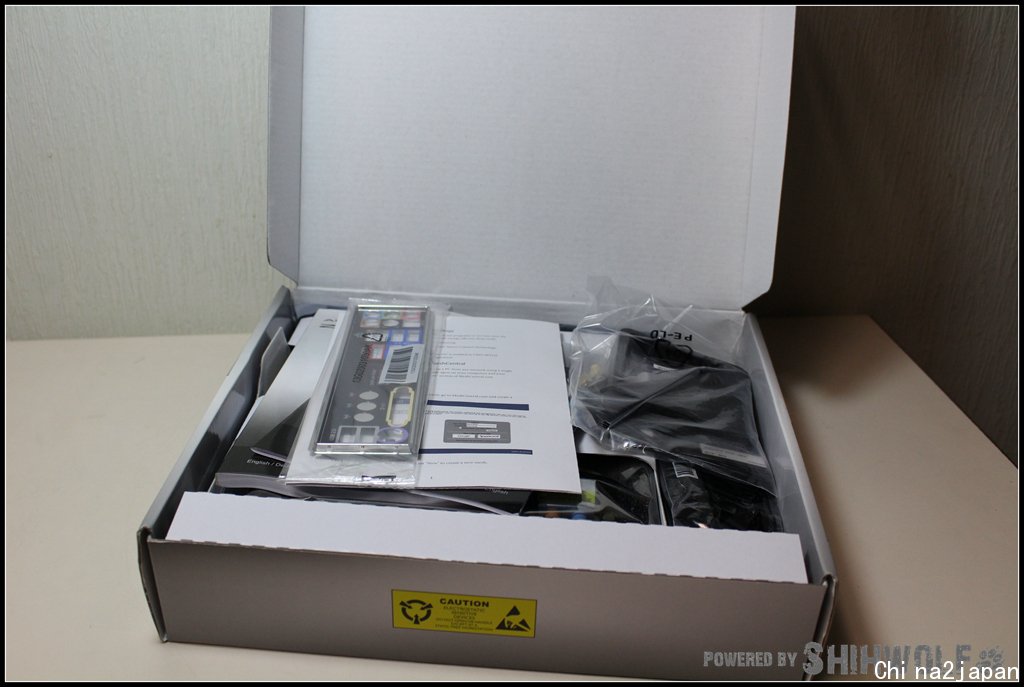

開盒! 塞的很滿的配件.

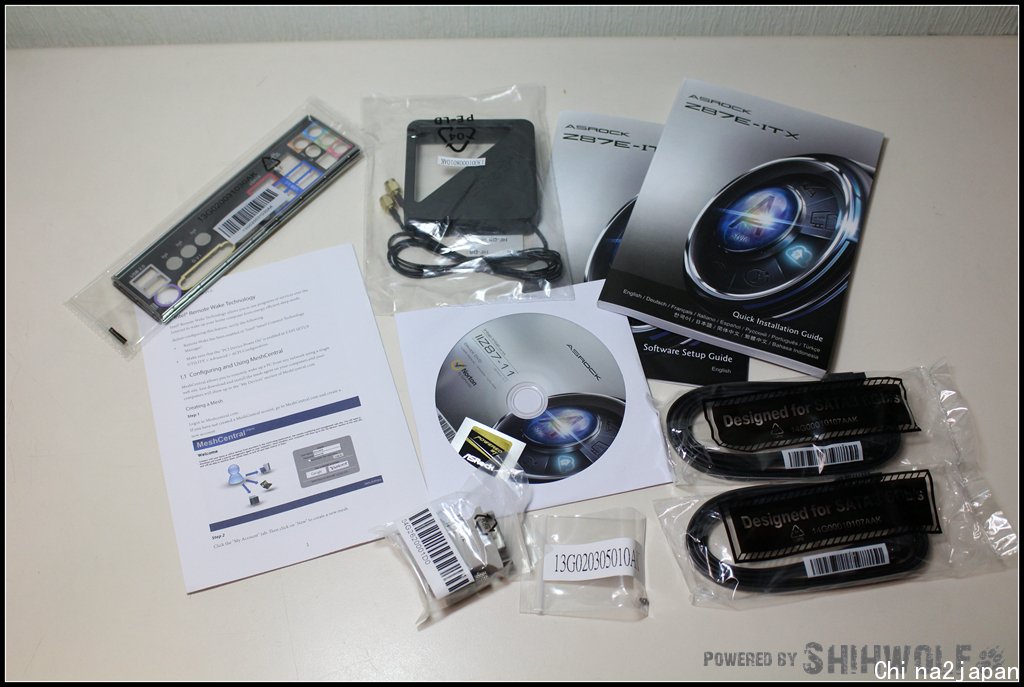

基本線材和I/O擋版, 2T2R的無線網卡天線, 還有mSATA固定螺絲, 使用者手冊和簡易設定無線遠端操作的手冊.

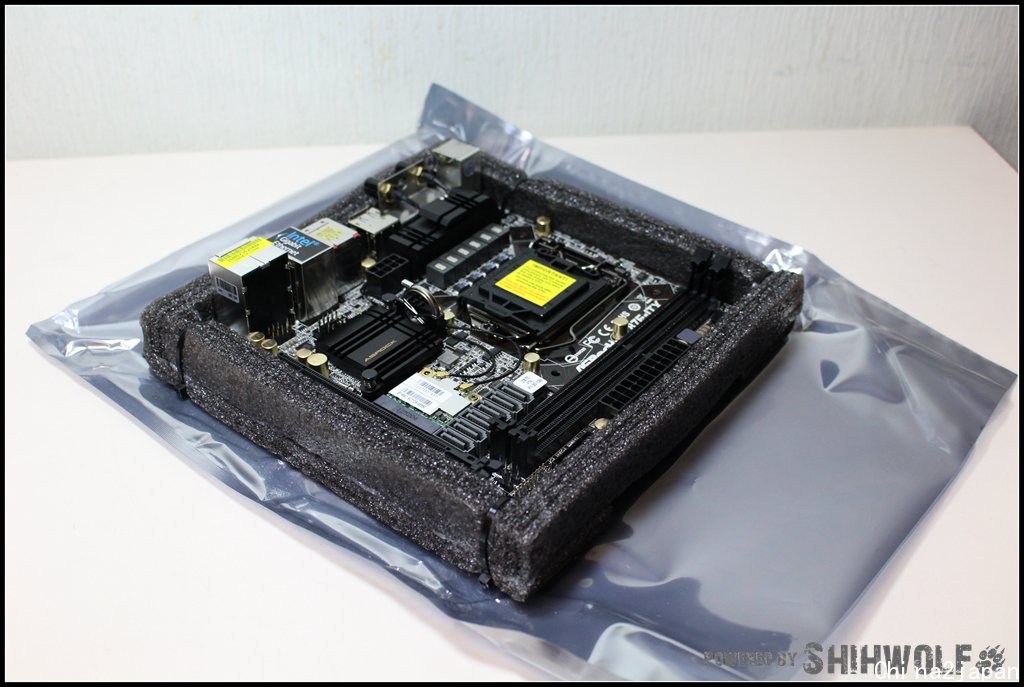

主板採用海棉包覆, 外層再套靜電袋. 保護較一般只套靜電袋更好.

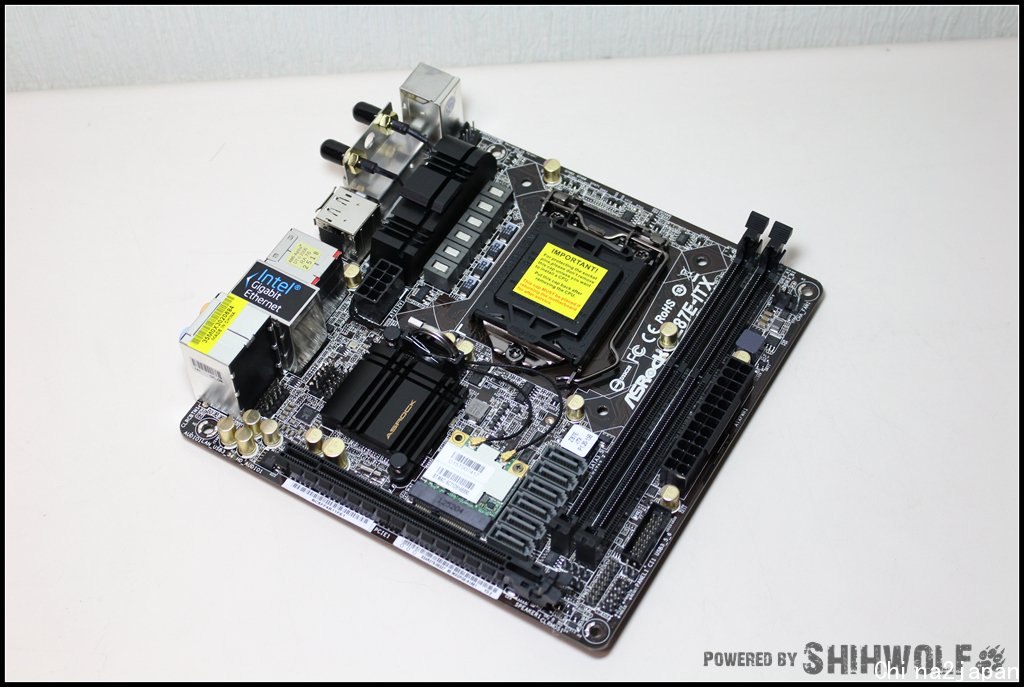

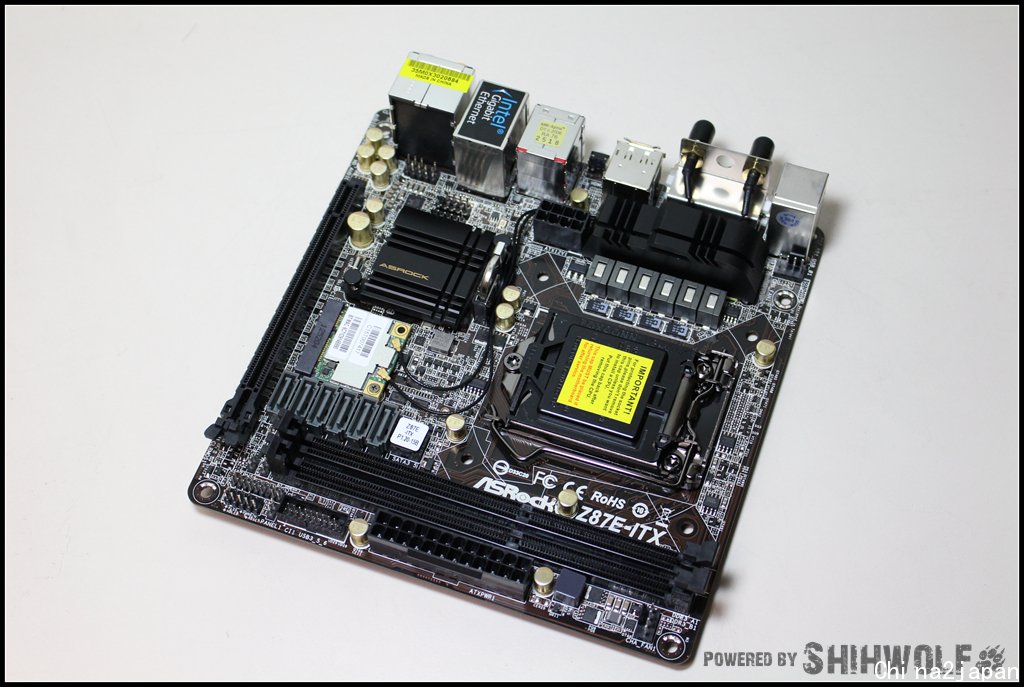

先來幾張特寫.

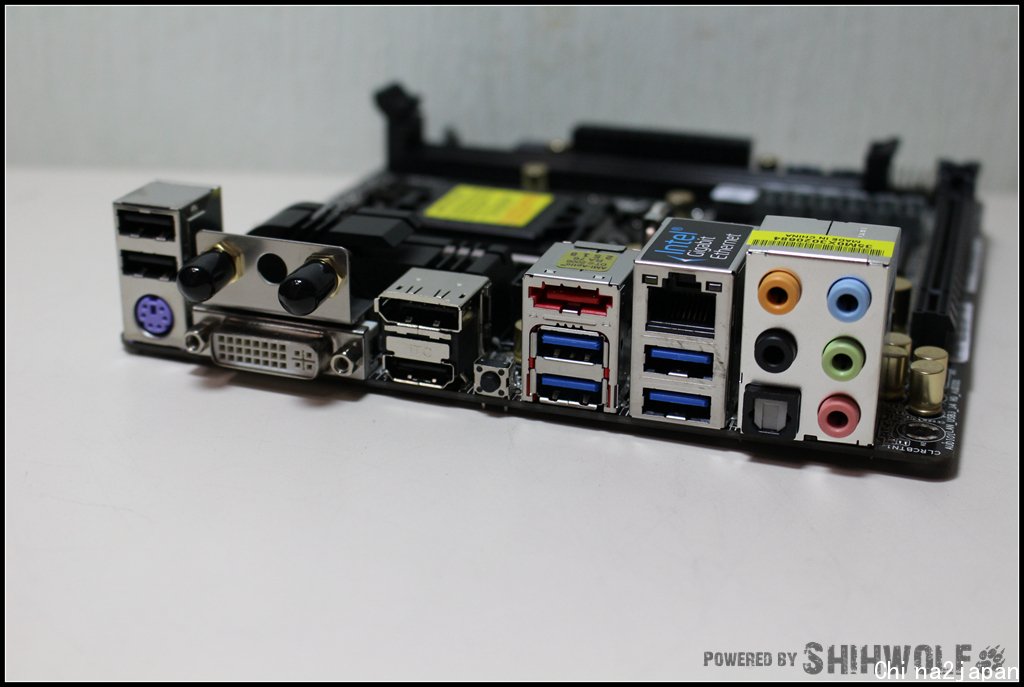

I/O 配置保留了PS2, USB 2.0 x 2, USB 3.0 x 4, HDMI, DVI, DP. E-SATA.

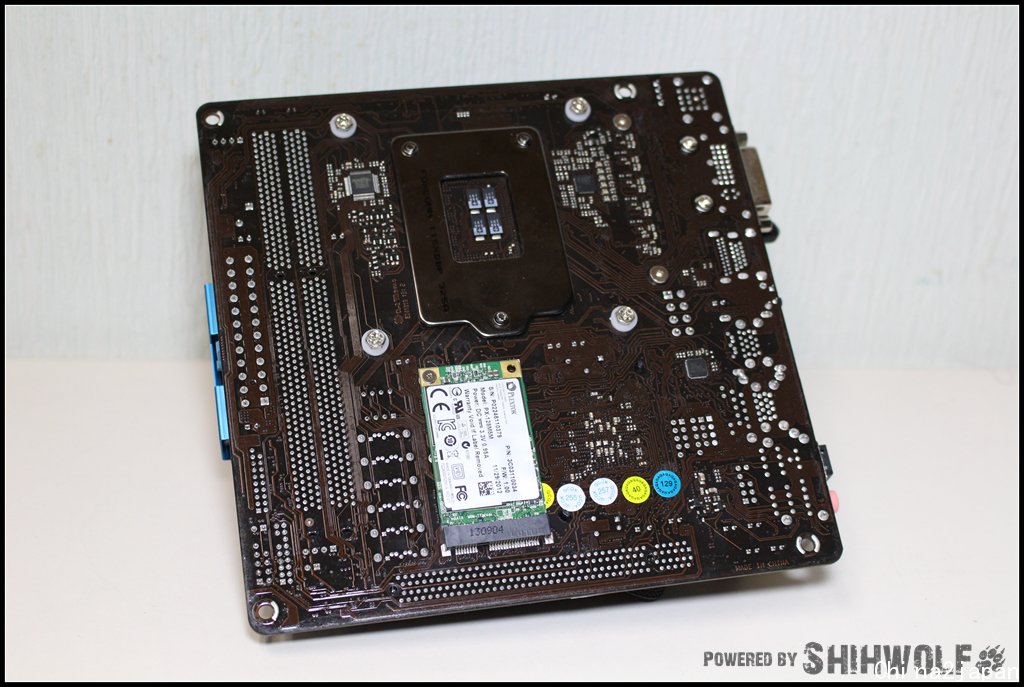

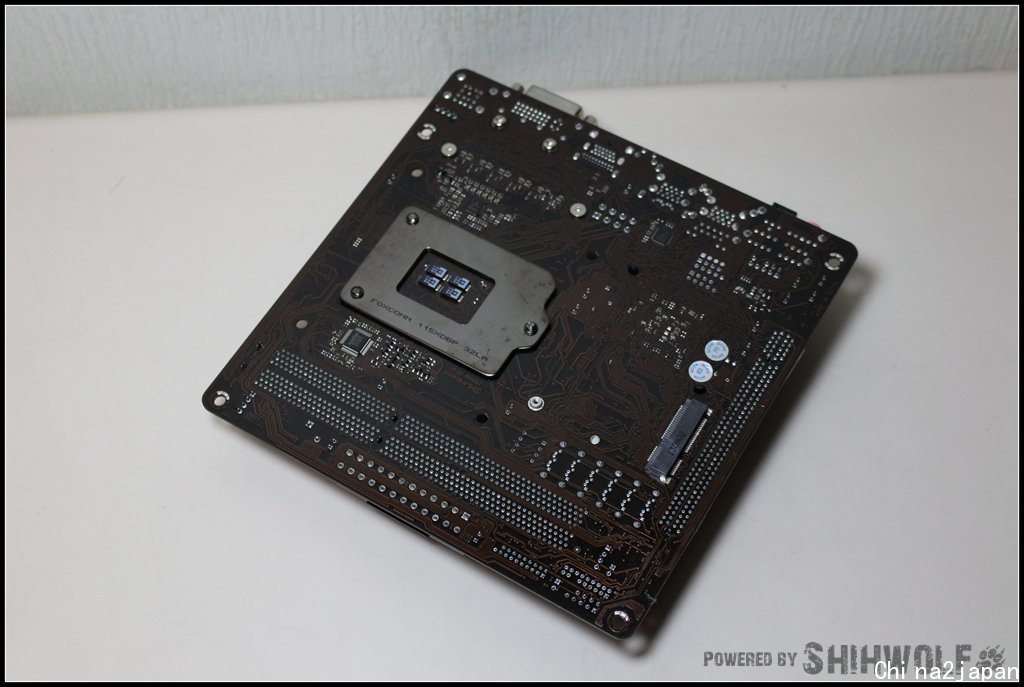

背面則有mSATA的擴充插槽.

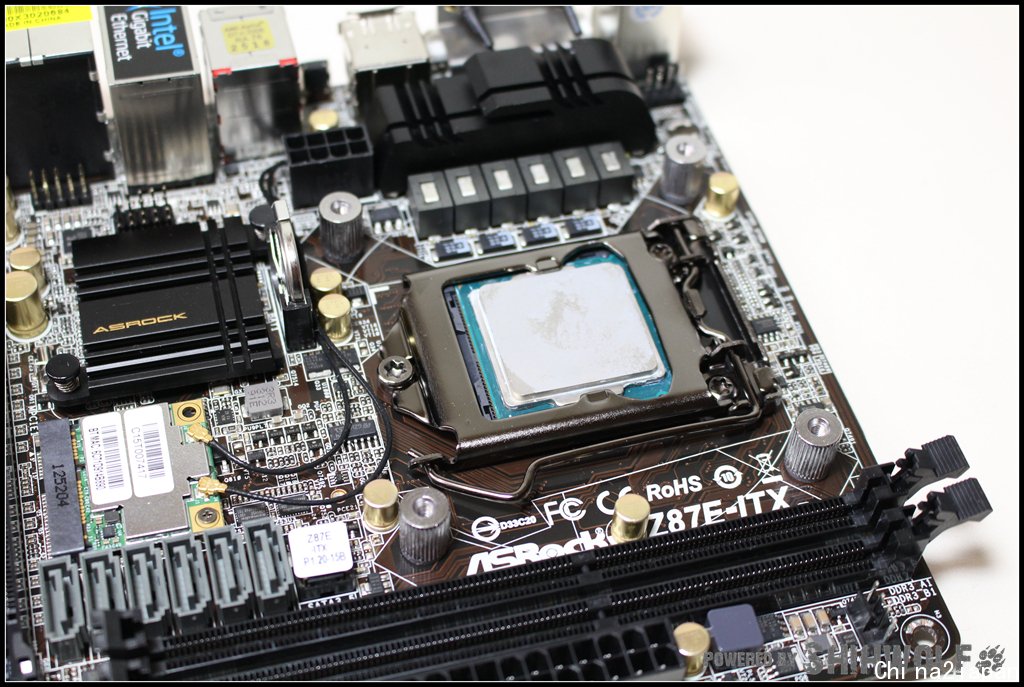

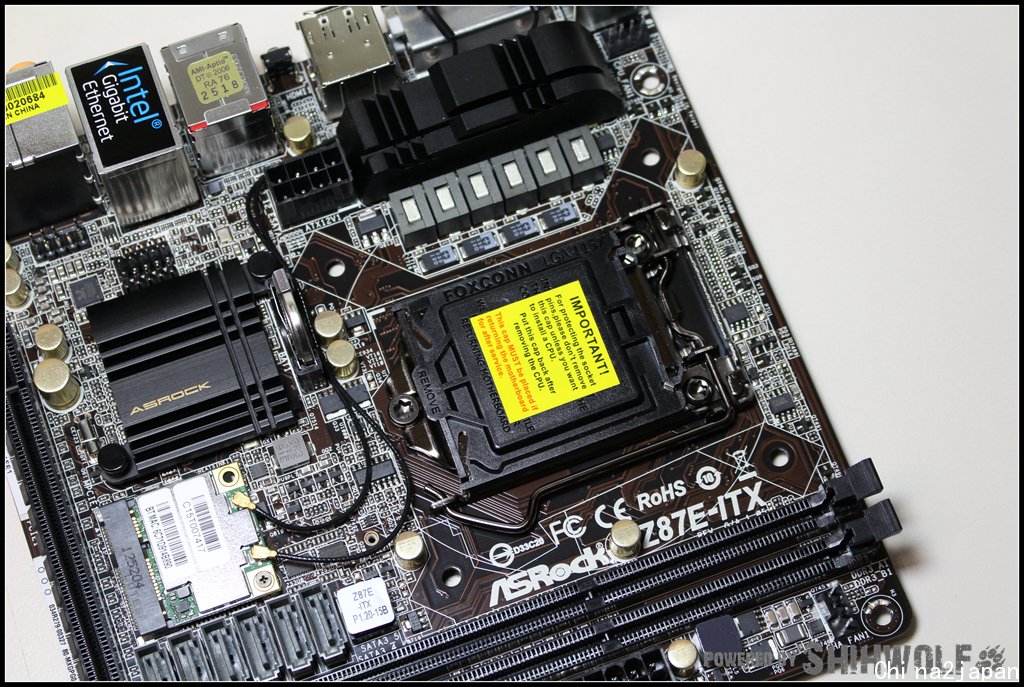

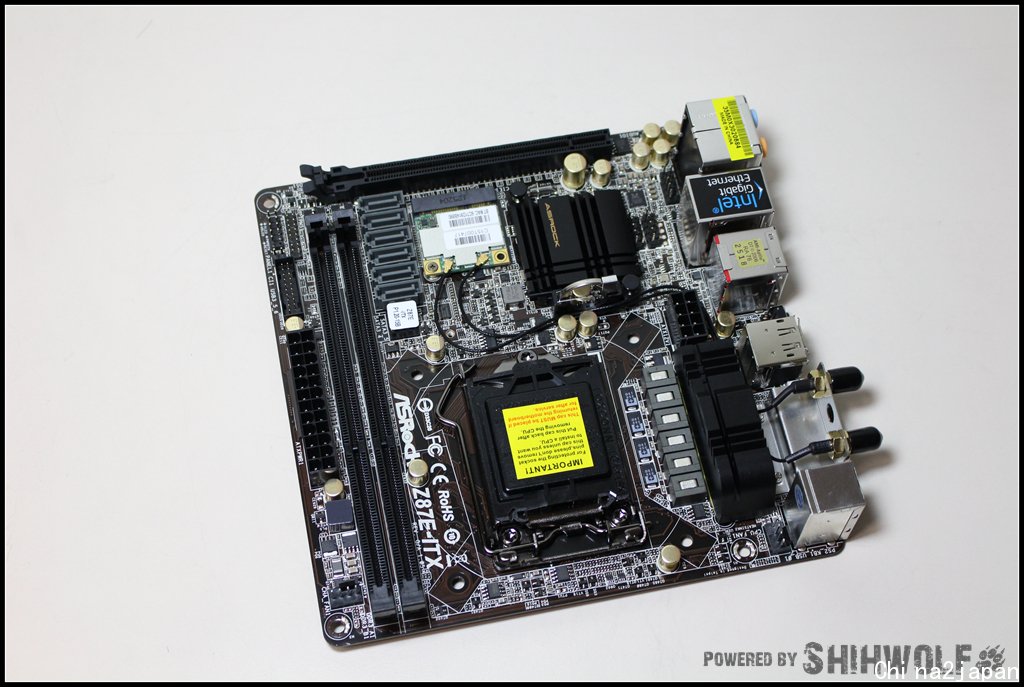

6向數位供電設計. 並且CPU位置並非貼近PCI-E插槽. 所以在散熱器上的相容性較佳.


前置USB 3.0 19pin接頭也拉到外側. 因為19pin接頭很硬, 所以非常有需要設計在外側. 才不會跟CPU散熱器打架.


黑化的CPU Socket. 搭配底色更有質感.

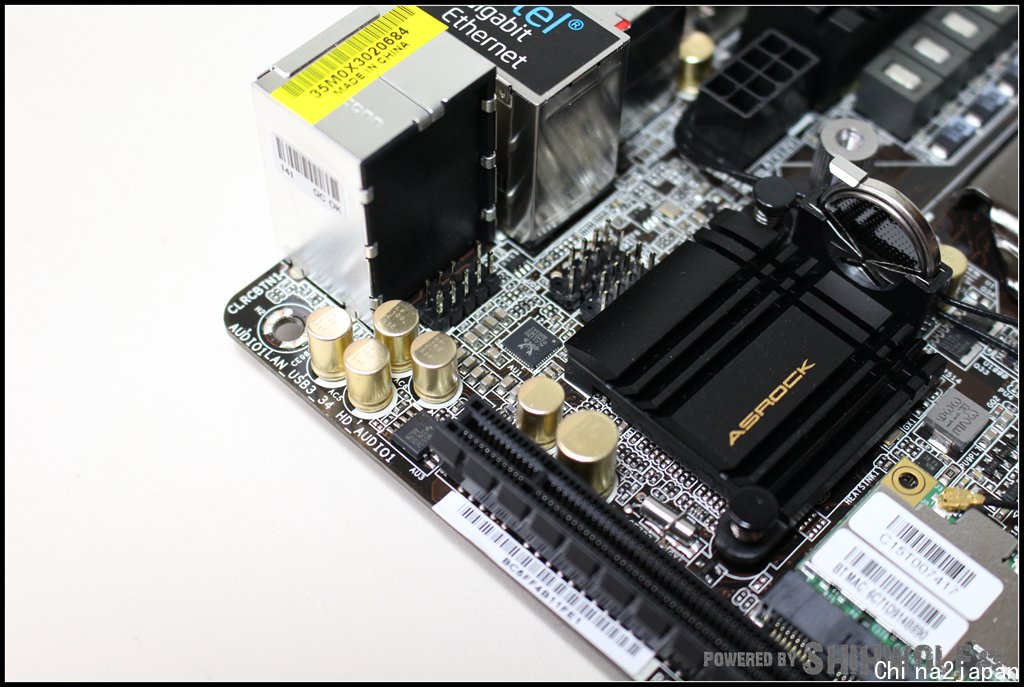

金色固態電容, 黑底配金色電容真的很搭!

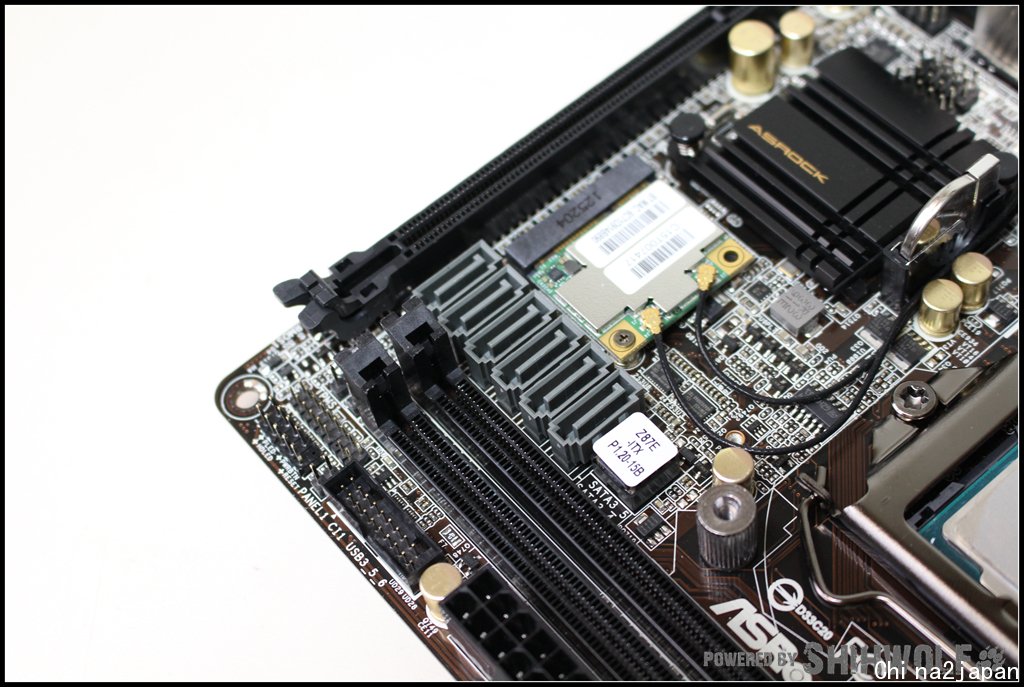

6Port SATA3, 在ITX有限的空間內仍然保留 6Port, 對週邊多的朋友來說是個好設計.

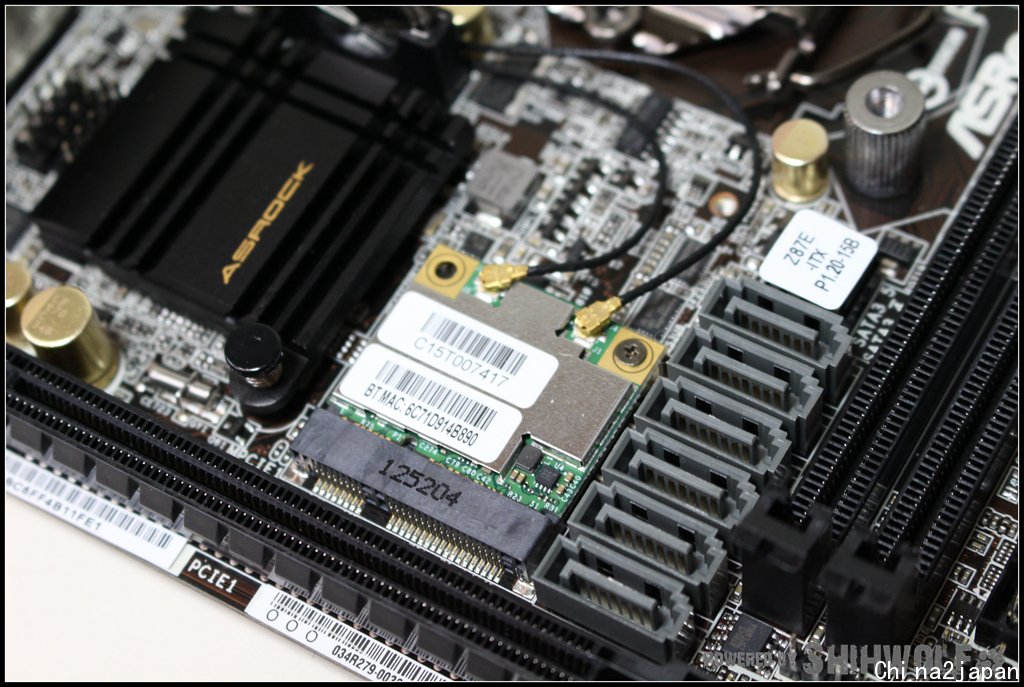

802.11AC 無線網卡. 直接給AC規格攻頂. 一次到位.

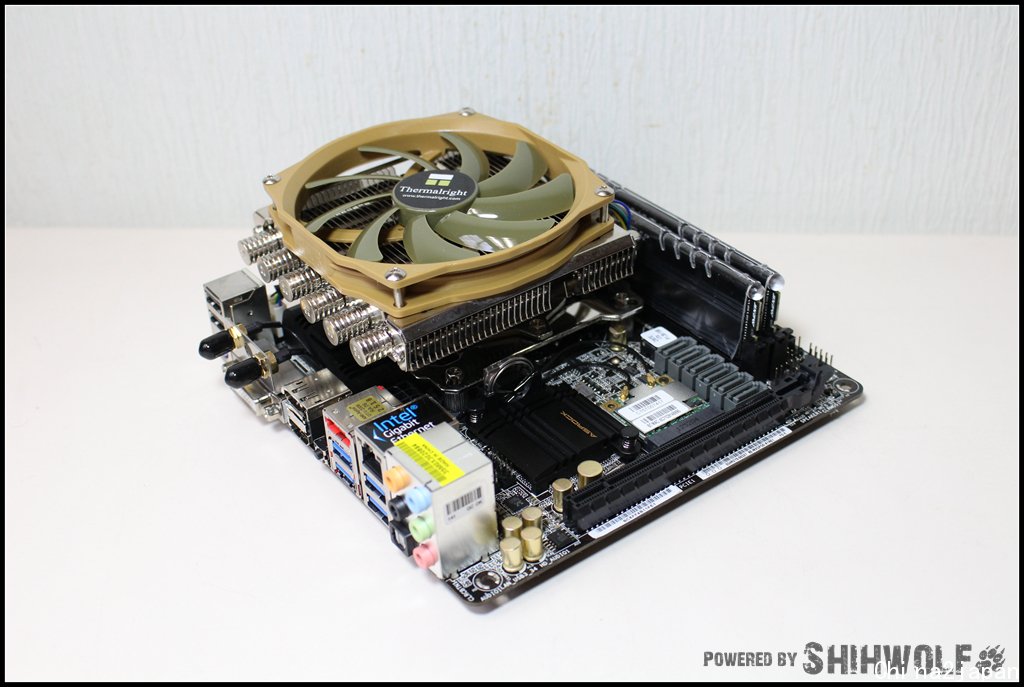

搭配Thermalright AXP-100 示意圖.


若使用Thermalright 底版會干涉mSATA螺絲固定. 詢問Thermalright原廠, 說可以跳過底板元件. 直接安裝.
如此一來就可以完美搭配ASROCK Z87E-ITX. 然後直接配上Plextor M5M !

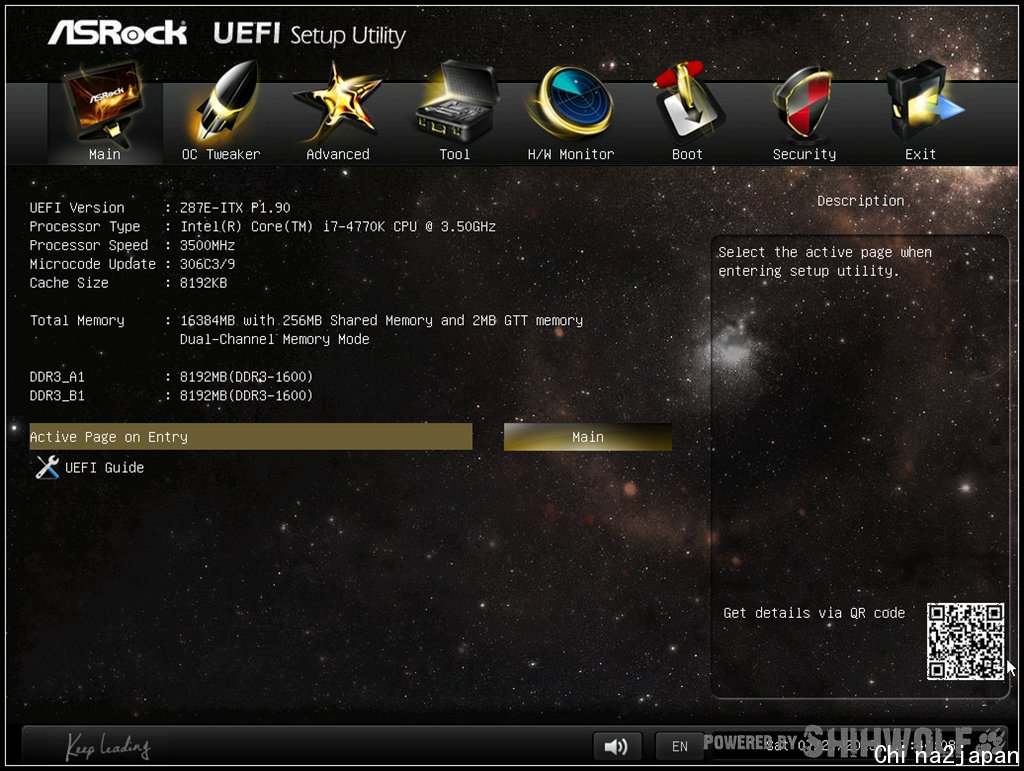

BIOS的部份簡單介紹一下. 注意昇級到P1.90版本以後會獲得較好的效能.

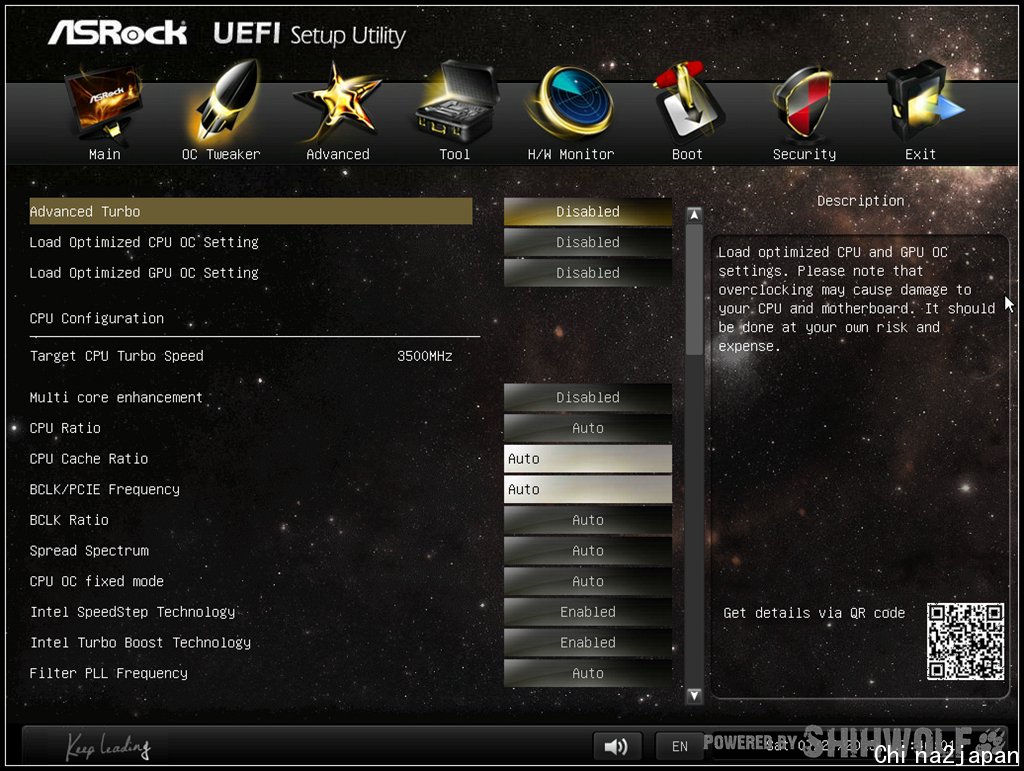

在CPU超頻的選項. 可以輕鬆的設定你要的時脈. 現在4770K的體質普遍都能超到4.4G沒問題. 只差電壓的大小. 但是4.5G以上就要看手氣了.

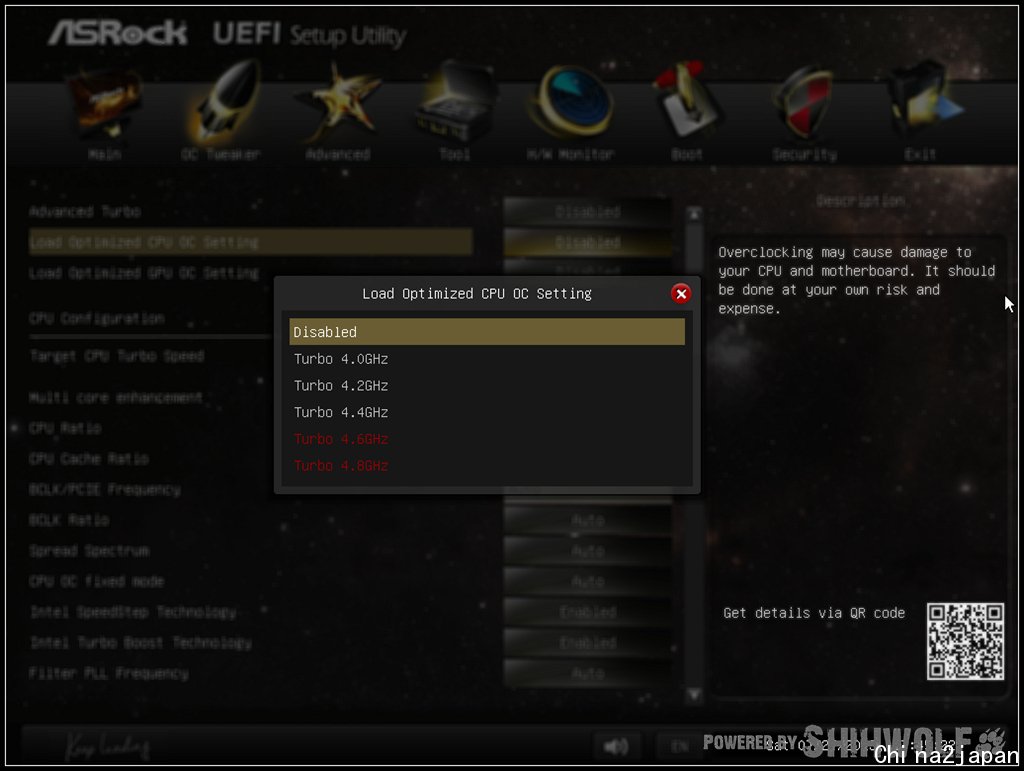

或是套用官方提供好的超頻檔案 Advanced Turbo 30 超到4.6G 試試看.

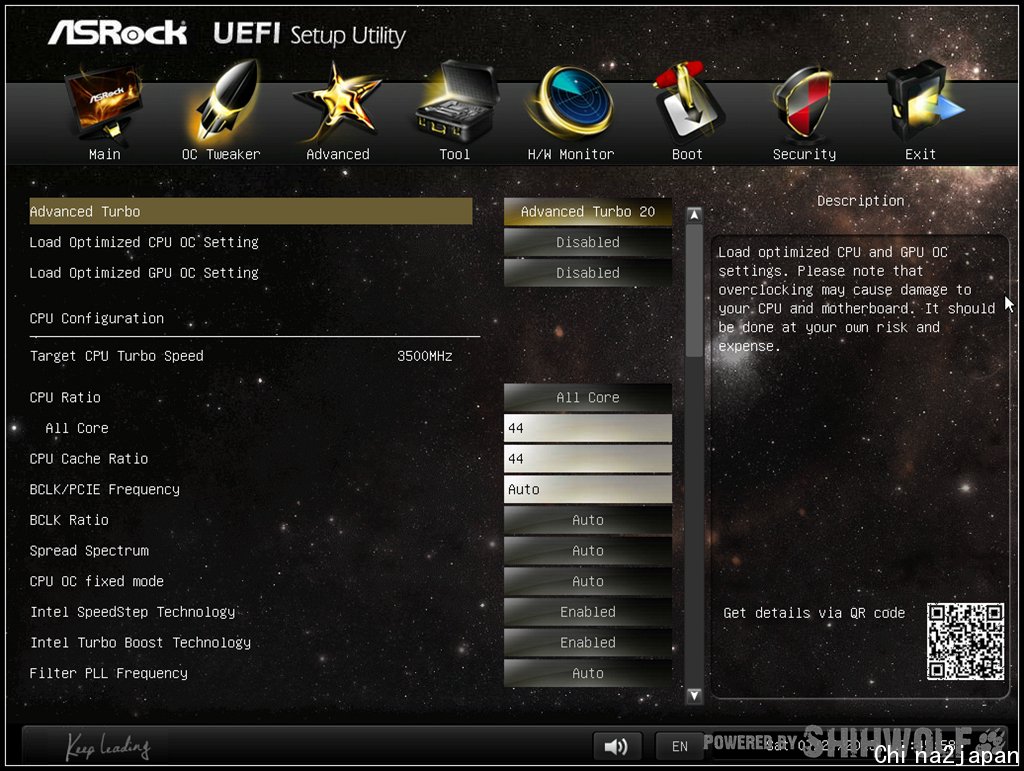

不過如前面所說. 並非每顆CPU都能到4.6G, 所以你也可以用官方的檔案跑Advanced Turbo 20. 4.4G


當然喜歡自己設定一切的玩家, 也可以都Disabled, 再自行細項調整.

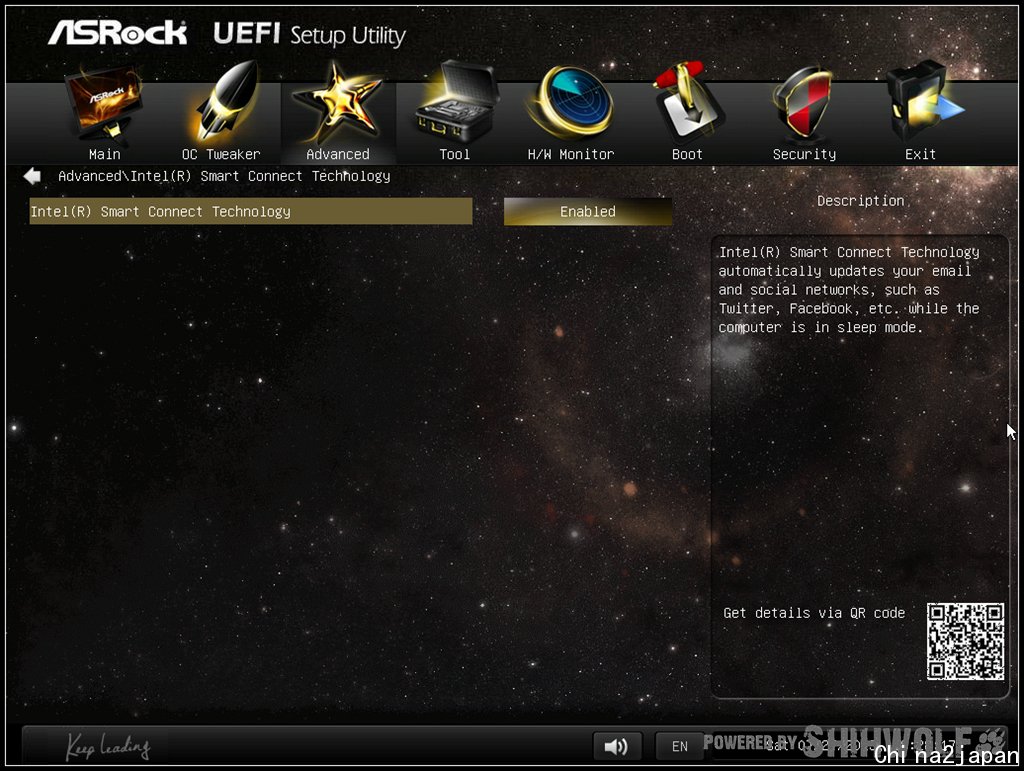

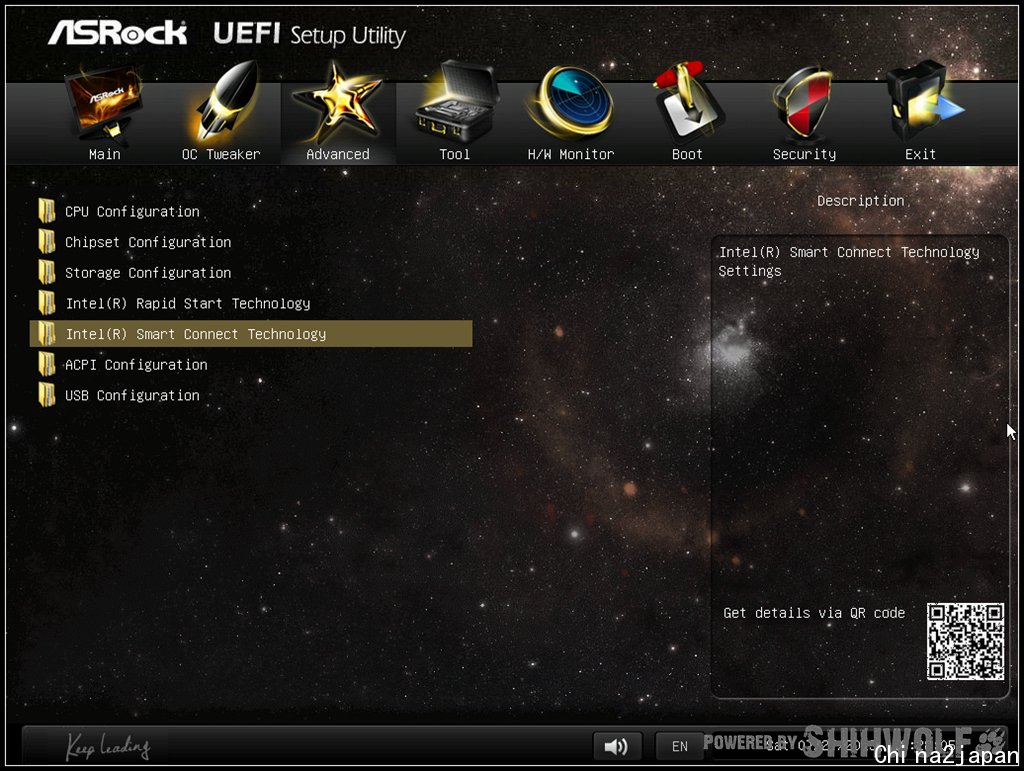

最後提一下如果想玩Intel 提供的遠端操作. 記得要在BIOS底下來這裡Intel Smart Connect Technology.


然後要把這項功能 Enabled 啟用!

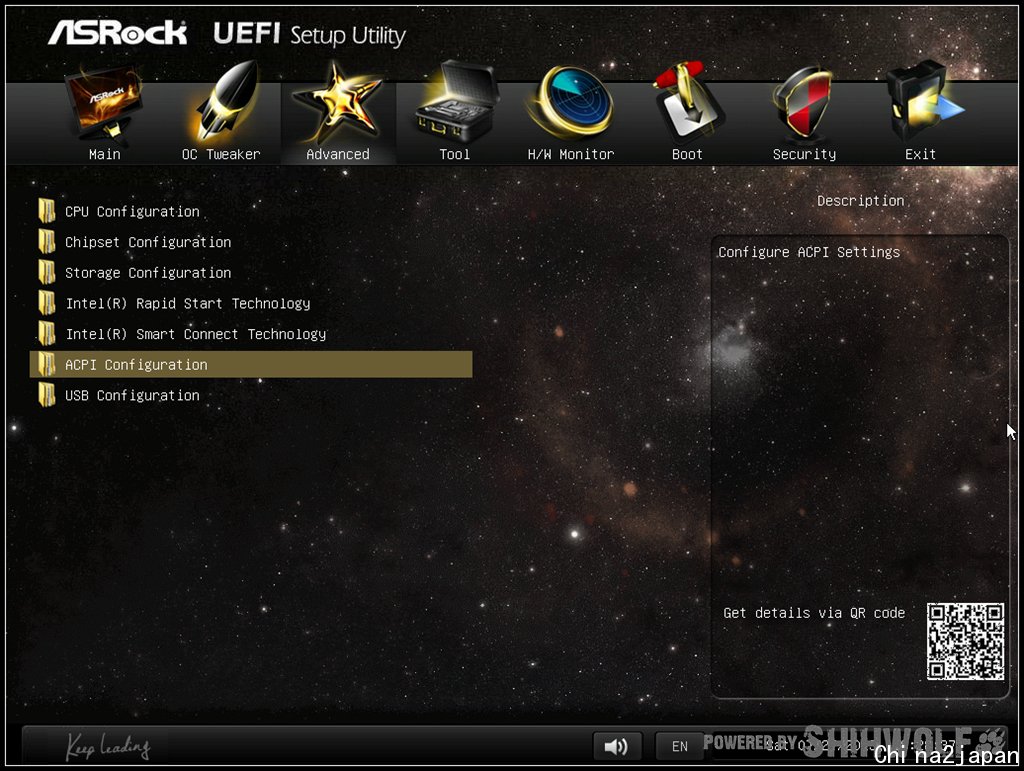

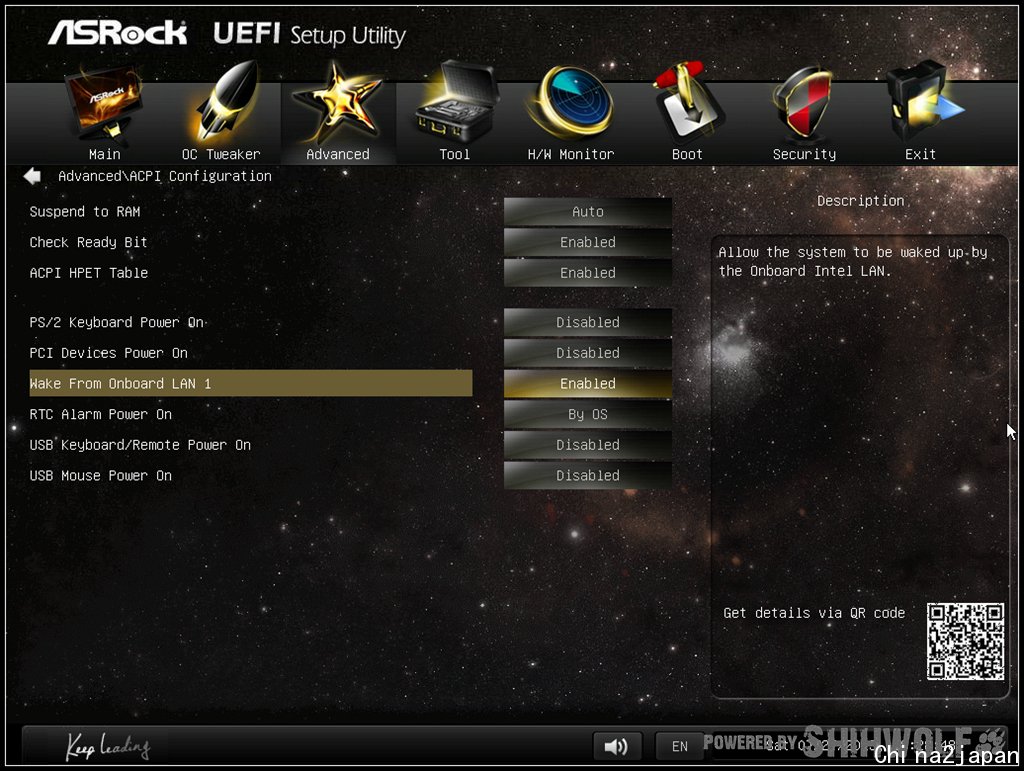

然後還要來 ACPI Configuration.


一樣把Wake From Onboard LAN 1 這功能啟用.


後面就是進OS 安裝Intel提供的軟體. 然後設定. 小弟偷懶就跳過了~

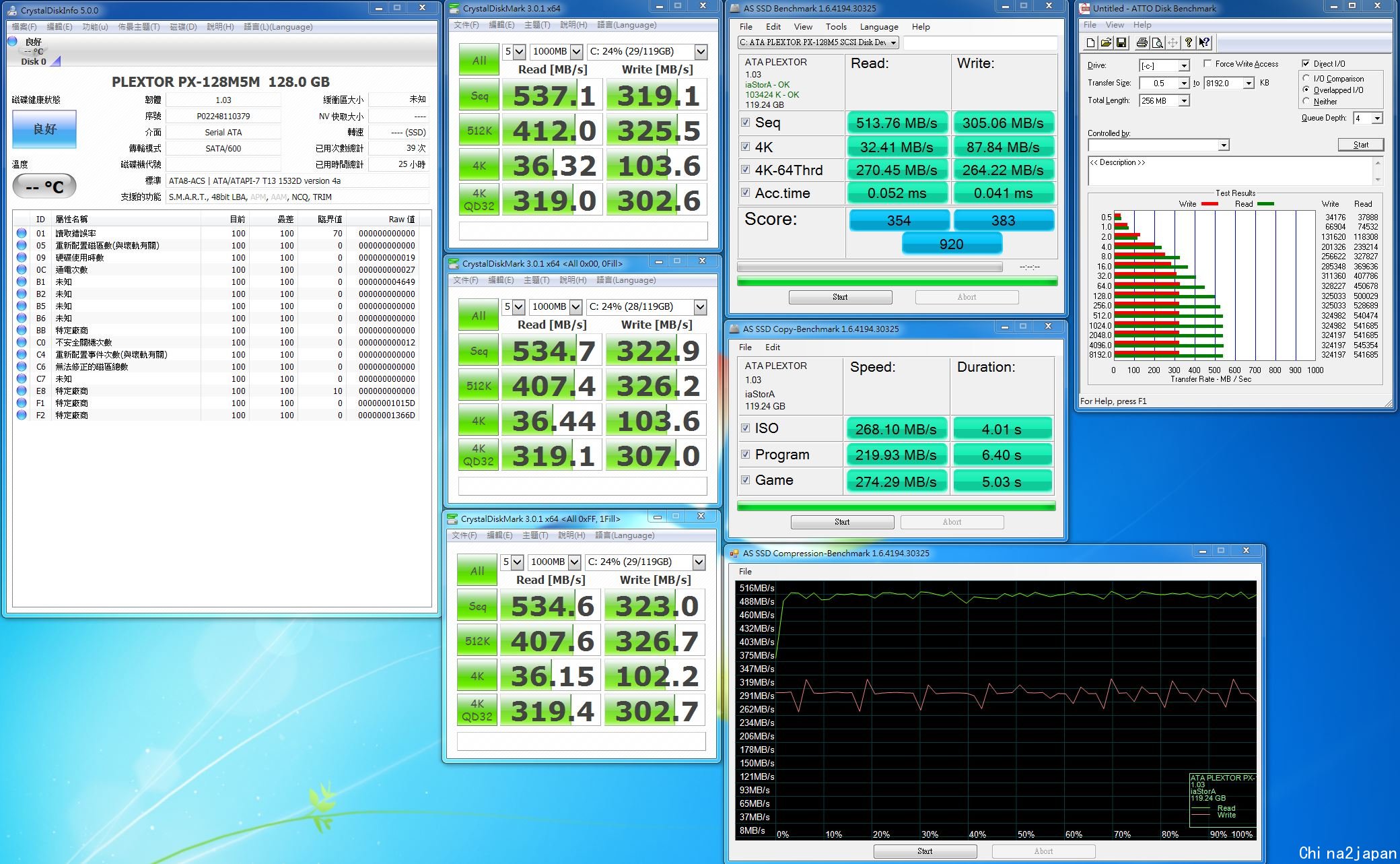

因為我實在不喜歡貼一大堆測試結果圖. 就已Plextor M5M掛載系統跑的測試圖來當結尾吧.
( mSATA為系統, 實測出來的數據)


--
ASROCK Z87E-ITX 是最近組ITX裡配置最好的一張.
擁有mSATA, CPU距離PCI-E較遠可支援好散熱器, USB 3.0 19pin 配置於外側.
802.11AC 無線網卡, Intel有線網卡. PS2 接頭也能夠支援 N-key鍵盤.

這絕對是我必須推薦的一張好ITX主板.

By shihwolf


评论
台湾友人呀~~~
话说华擎这次主板布局算是不错了~~

评论
装到机箱的图看看......

评论
相容性貌似改善了很多

评论
高馬甲內存和AXP-100的熱管折彎處不干涉嗎?還有幾毫米的間隙呢?

评论
用过这块板子确实不错

评论
axp -100 这个方向装 散热效能会打折款的。但是换到正常体位,装不进机箱吧?

评论
屌爆了,msata位置可谓神来之笔,可以拼M6I的好板,才一千左右,谢谢分享。

评论
貌似LZ有HR22? 上这个板子会挡吗

评论

不干涉的. 據體間隙沒量. [后悔]

评论

這個方向正好可以出風給Power 12公分.

AXP-100不是太暴力的散熱器, 不至於跟機箱不相容吧.

我目測是不會干涉機箱.

评论

我的HR-22裝在M6I上面....懶的拆[后悔]

评论

散热器的热管水平和朝上都是可以的,很多塔式散热器在主板竖起来后,热管也是水平的。

此贴有详细论述:
https://www.chiphell.com/thread-137541-1-1.html


评论

他的意思是,如果照图中这样装(这样装热管朝上,是散热效率最好的),由于Z87E-ITX的CPU位太靠边缘了,那么散热器的热管会完全超出主板,会碰到机箱顶部。


2013-9-3 21:05 上传


所以有人说这次ASROCK是过犹不及了,去年看到ASUS因为CPU位远离PCIE,获得了满堂彩,所以在Z87E-ITX上,就彻底远离PCIE,我们可以看到,CPU位已经是贴着主板的边缘了,这说实话,即使连ASUS也不敢这么做,这奇葩的CPU位,让很多散热器只能热管朝下装,如图,而这种方式是最差的。


2013-9-3 21:05 上传


所以我觉得ASROCK这次是做的太过了,这CPU位太凶残了。但不可否认,如果你能接受这种损失散热器效率的安装方法,那这绝对是一款完美的主板(完美的I/O接口,6SATA,MSATA,WIFI,蓝牙等等)




评论

你这图里的都是低矮散热器,其实这种应该是给卧式HTPC机箱用的,这时候就不由上面的负面影响了,如果用立式机箱,像Q11那样的,的确可能有问题

评论

就算htpc机箱 也会顶到电源的,这款主板散热器位置太靠近主板上边缘了。普通小机箱电源位或者机箱顶盖离主板上边缘是很近的。

评论

那立式的ITX机箱该怎么办,比如联力的Q系列。
下压式散热器就那几个,利民的AXP100、AXP200,采融S17,银欣NT06,由于这太靠边缘的CPU位,散热器热管朝上装的话全会超出主板太多。
难道这款主板设计时就没有考虑立式ITX机箱,仅供卧式HTPC用?那我只能说,ASROCK,你赢了。

评论
item.jd.com/954131.html

华擎这款H87E好像也不错

评论
C2 的 到货啦!!!!

评论

ID-COOLING有个IS-40,高度很低,尺寸也不大,搭配这个板子装在H-frame mini满好的

评论
不错,买z87,很大一部分是为了超频内存,相同的内存,跑高频率的可能性,要高很多

评论
楼主,这3块Z87用下来,写个总评吧。那块板子综合下来最好用

评论
[后悔]~请问用了MSATA会有一个SATA失效吗?
