上一篇 ASRock OC Formula retail box 市售版 首款超頻專用主機板介紹，看完了主機板介紹後當然要給他測試一下，但是要怎麼測試好~~~~心想一般的測試效能怎麼跑也跑不贏Nickshih，那要怎麼說板子很厲害雷~>.<~；這次小編想帶給大家不一樣的體驗，所以想盡辦法絞盡腦汁就是想讓網友們一次看得夠。
怎樣才能一次看得夠~~~接下來就看看 ASRock Z77 OC Formula 裝機使用後是否一樣的威猛，是否超頻專用主機版裝機後也可以帶來不一樣的驚喜~~~~當然要有驚喜一定就要全套~~~~想看全套就給他看下去吧~~~~
完整解說和測試 在颱風假前 送上給大家好好閱讀喔~~~~記得要回文喔~~~

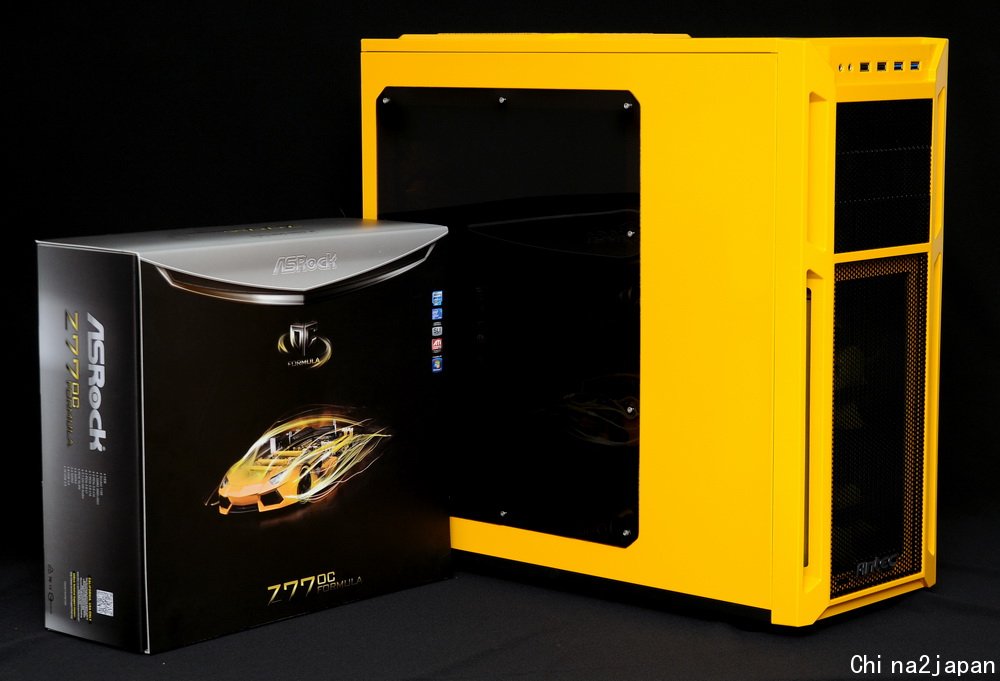

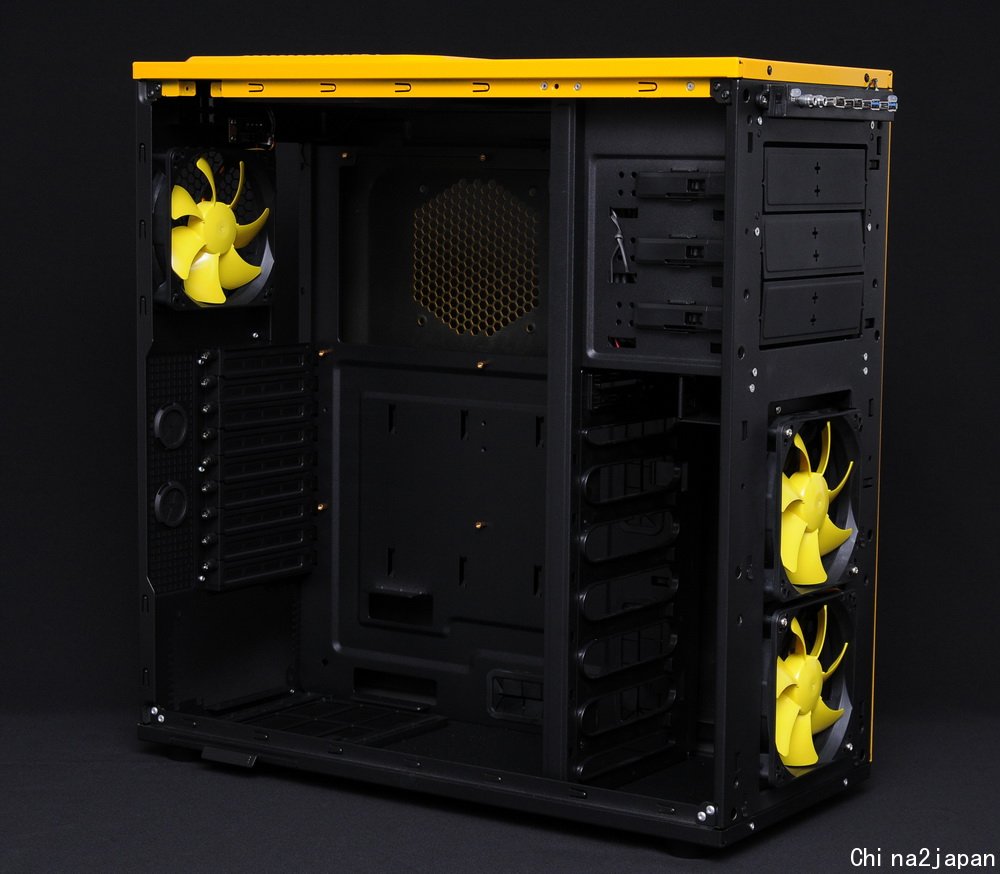

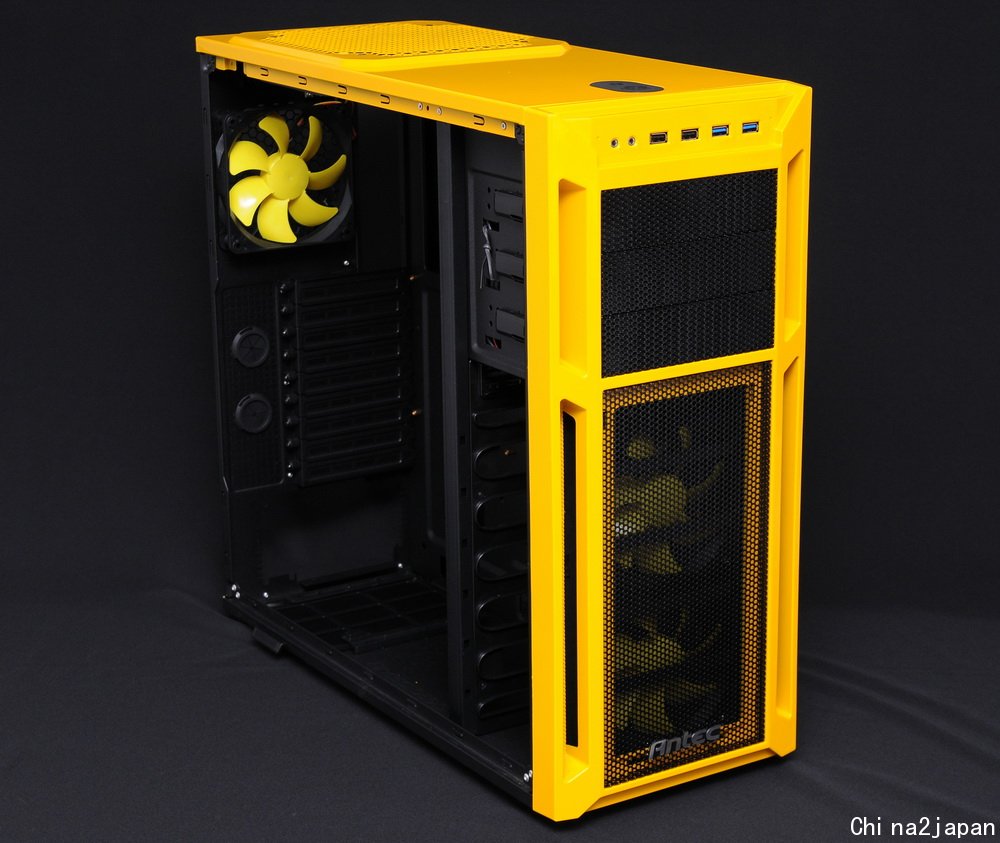

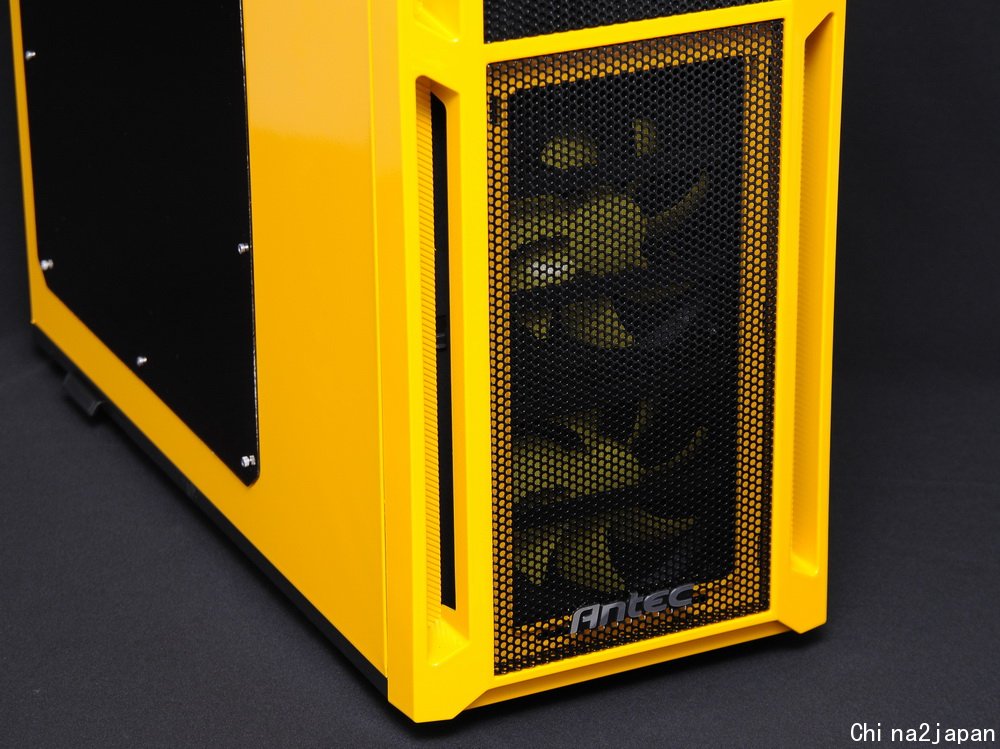

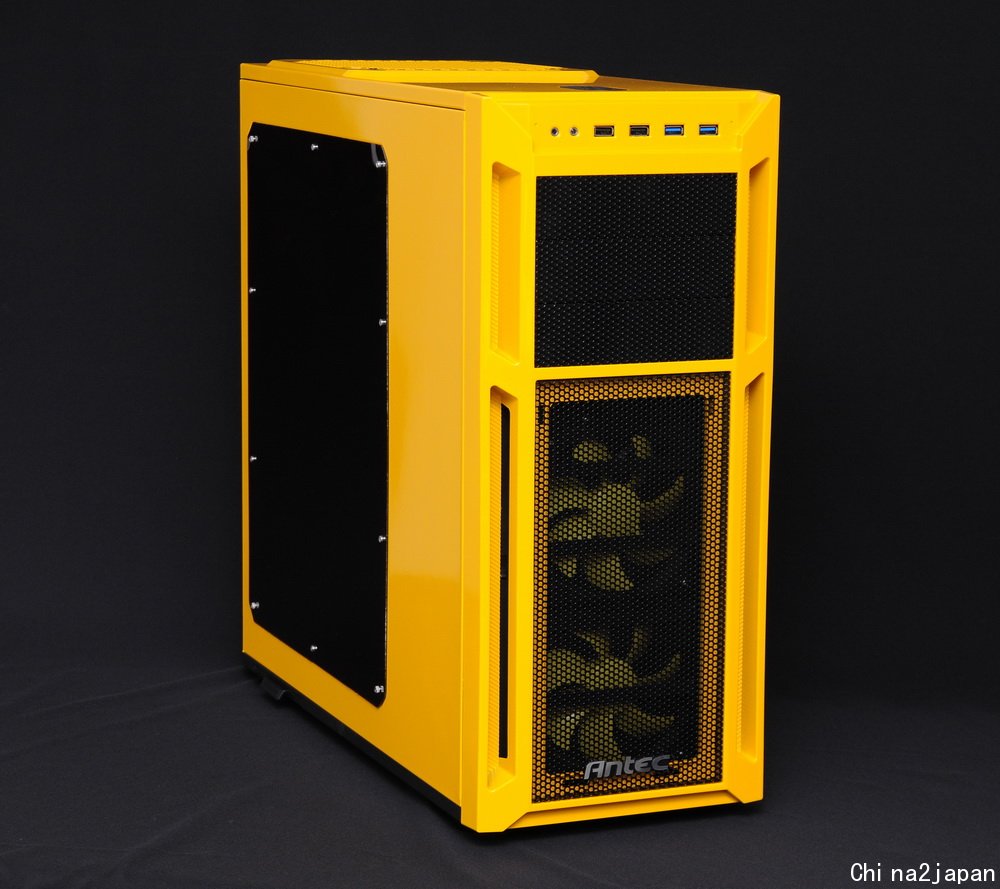

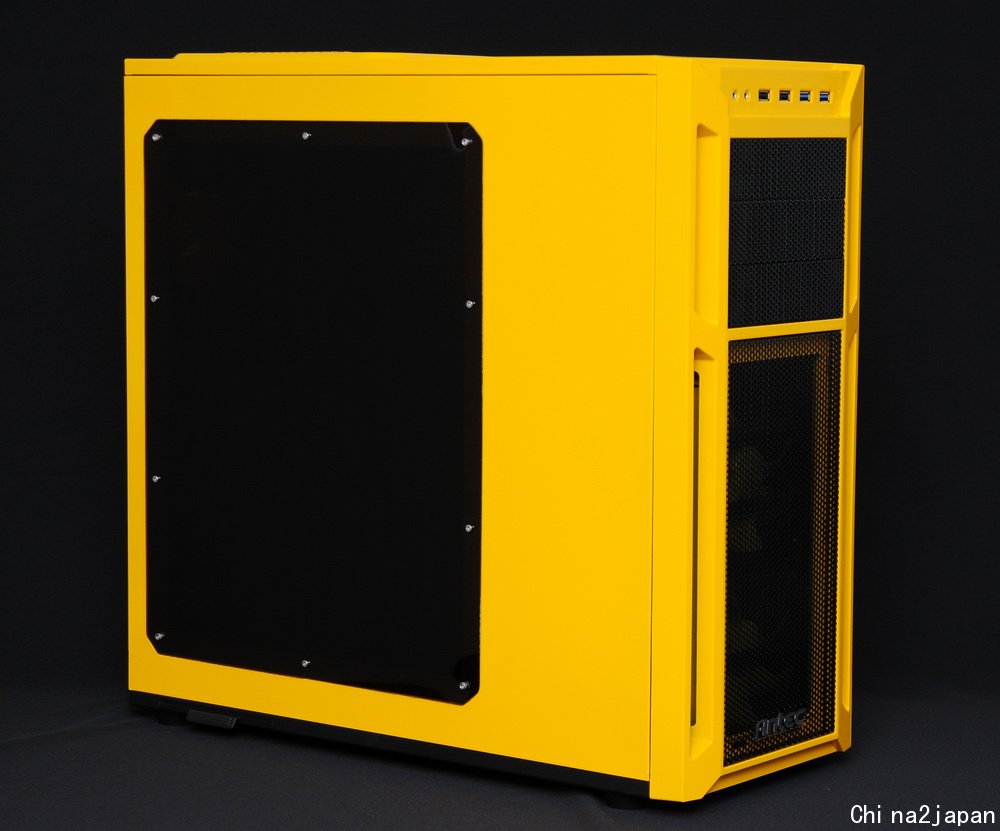

再裝機測試前的準備工作就是先挑選一咖可以配上ASRock Z77 OC Formula的機殼。此次選用的機殼是Antec - Eleven Hundred
而這咖Antec - Eleven Hundred 是已經特別處理過的顏色和配置所以和原貌不太一樣
除了外表處理外連風扇也都處理了

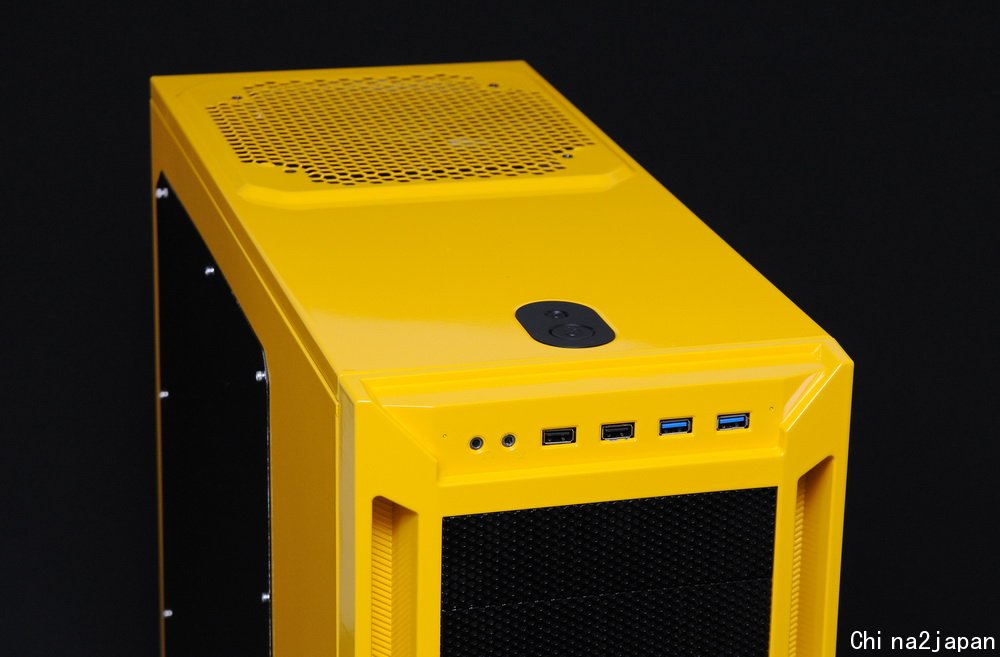

其他外觀處理請大家自己看圖，因為此次的重點放在設定與測試教學

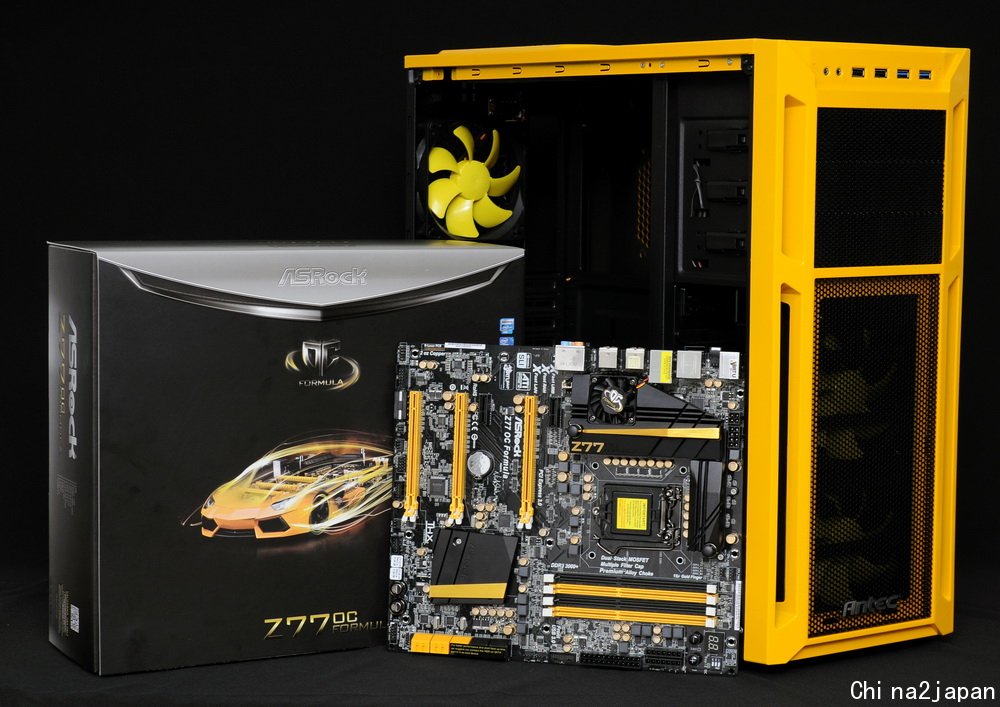

再來就是將ASRock Z77 OC Formula 開始裝機，並分享裝機的心得

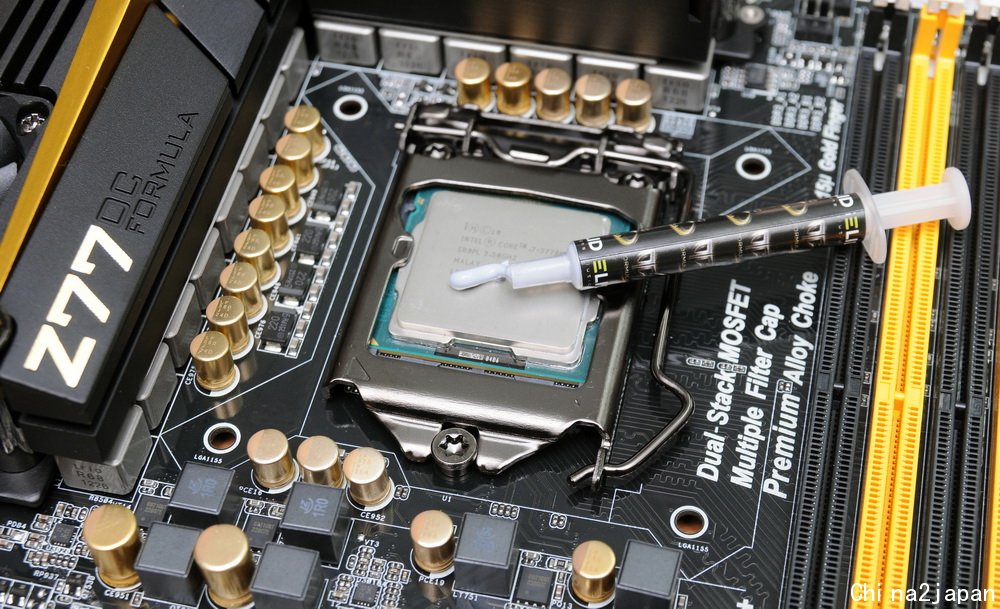

此次CPU選用 Intel i7 3770K 使用了Z77 OC Formula 包裝內的散熱膏使用這散熱膏再塗抹時相當方便，因為散熱膏很水所以很好塗抹

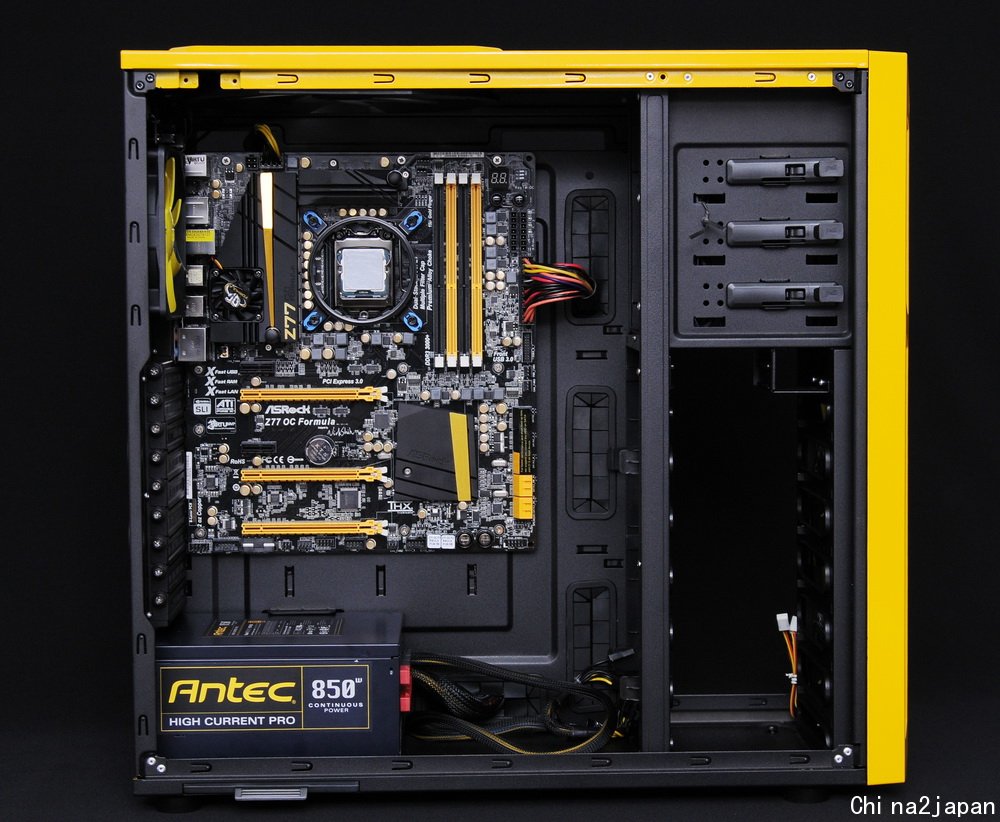

再裝機的配置先將主機板固定於機殼，此版為CEB規格，安裝於Antec Eleven Hundred也很好安裝固定，再來就是安裝電源

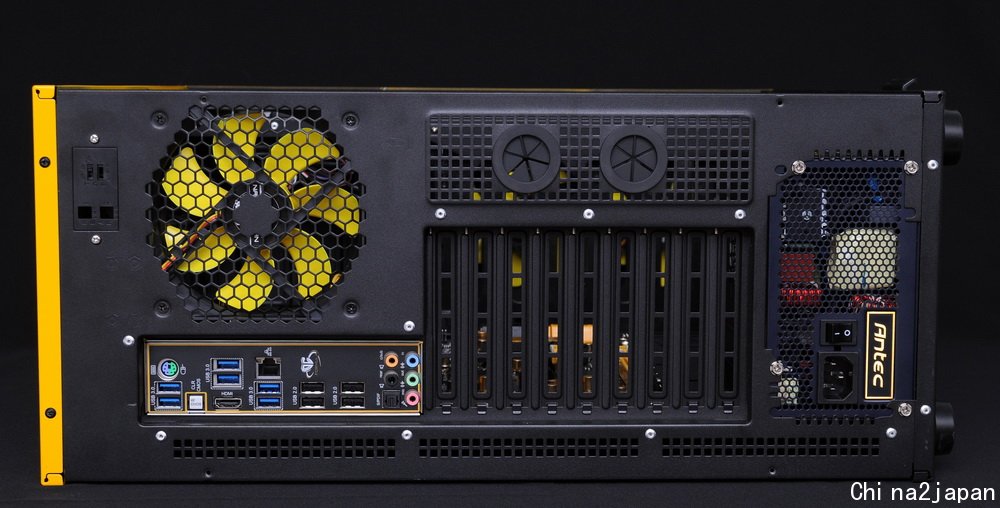

在安裝時別忘記要裝I/O Port檔板

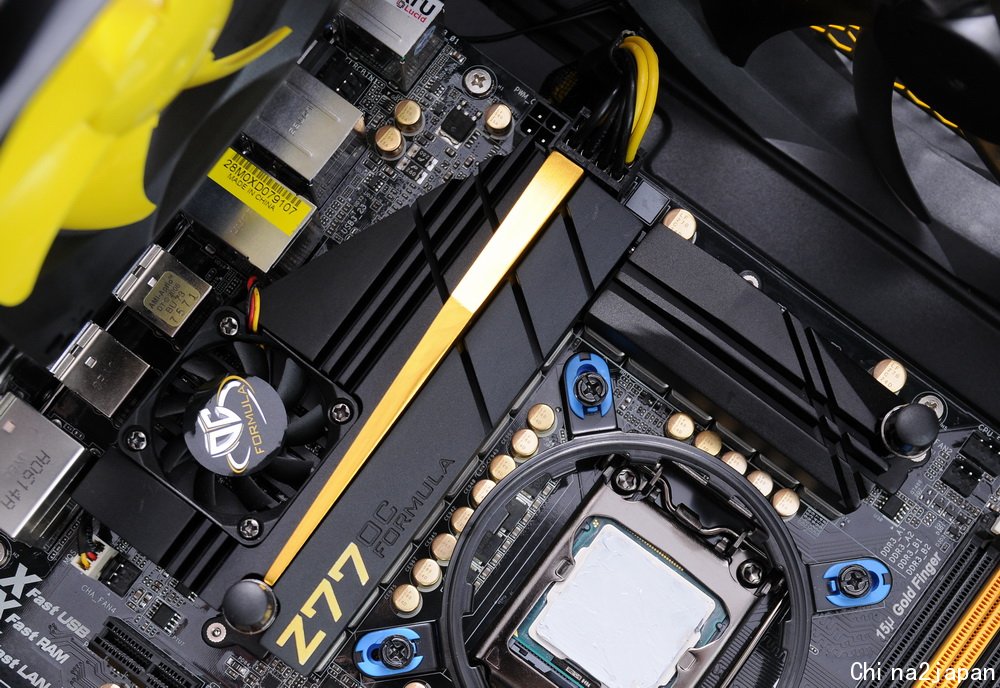

Z77 OC Formula 在主機板電源提供了 8pin + 4pin ，一般裝機使用只需安裝8pin即可正常運作
4pin何時該裝~~~~當你想用LN2極限挑戰時~~~~

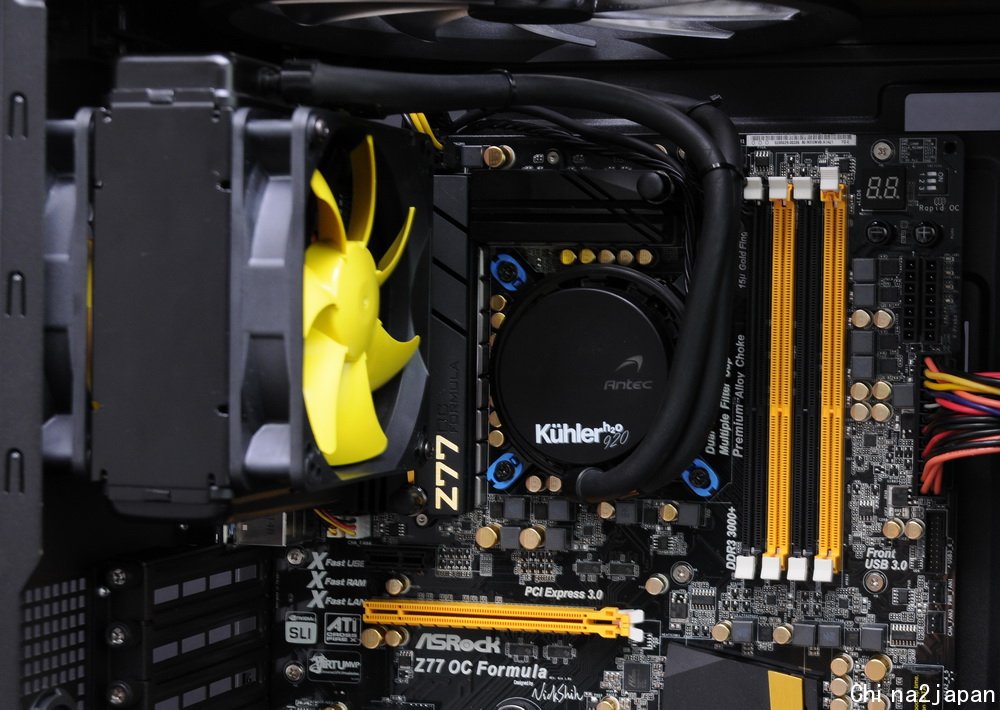

此次裝機在處理器散熱部分選用Antec H2O 920水冷。
一般來說水冷的散熱效率和空冷比的話都會認為水冷比較好
但是如果安裝大型塔型散熱器的話，空冷不一定會輸水冷喔
水冷最大的好處就是安靜 不容易卡灰塵
Z77 OC Formula 在PCI-E的配置空間相當不錯，就算選用了3個PCI-E Slot的顯示卡也還是可以使用 1個 PCI-Ex16 和 1個 PCI-Ex8

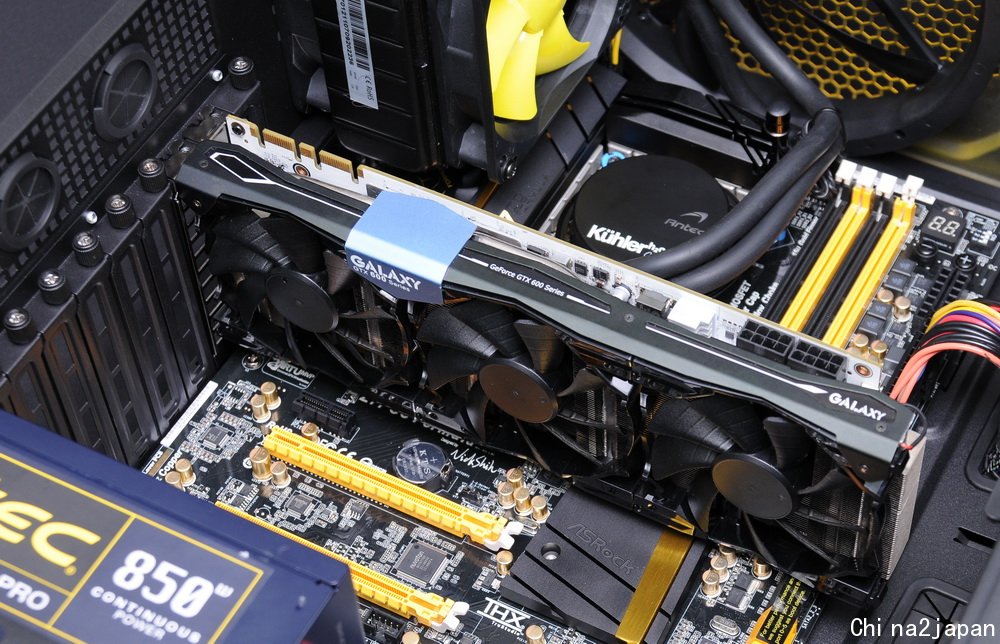

此次裝機的顯示卡是使用了GALAXY GTX680 占用了2個PCI-E Slot
主要零件和控制線配置後樣貌，此版前端的控制街頭配上Antec - Eleven Hundred 內付線材長度可以說是恰到好處

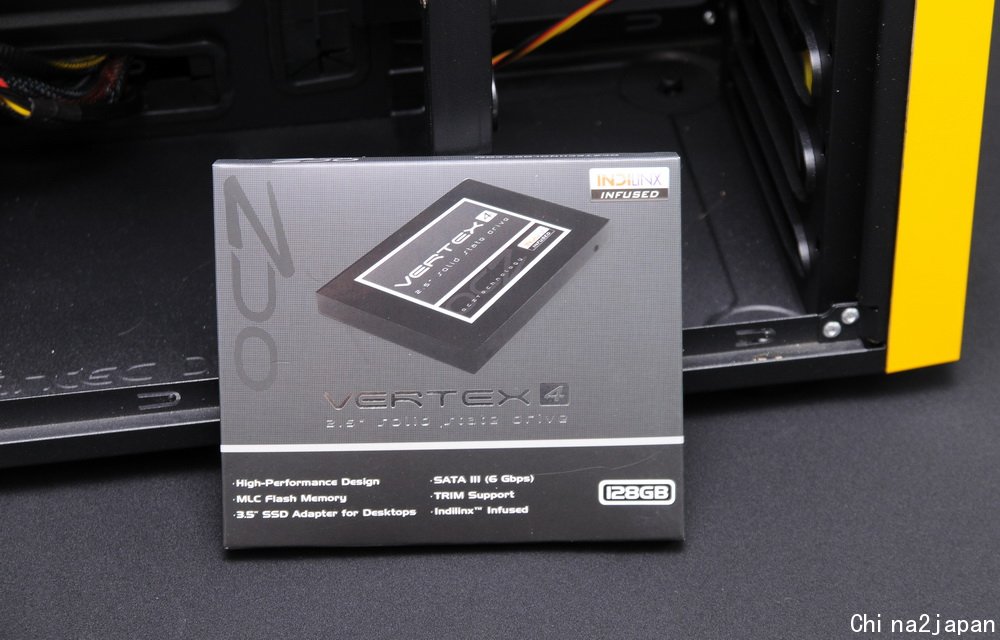

再來選用的儲存裝置是OCZ SSD VERTEX4 128GB

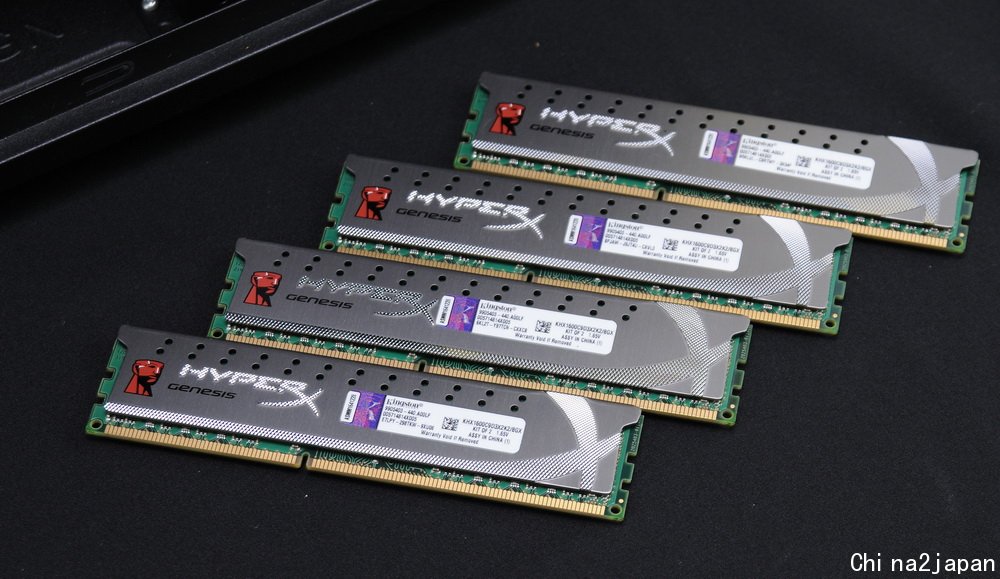

記憶體以容量為考慮選用了Kingsaton Hyperx 1600 CL9 4GB x 4

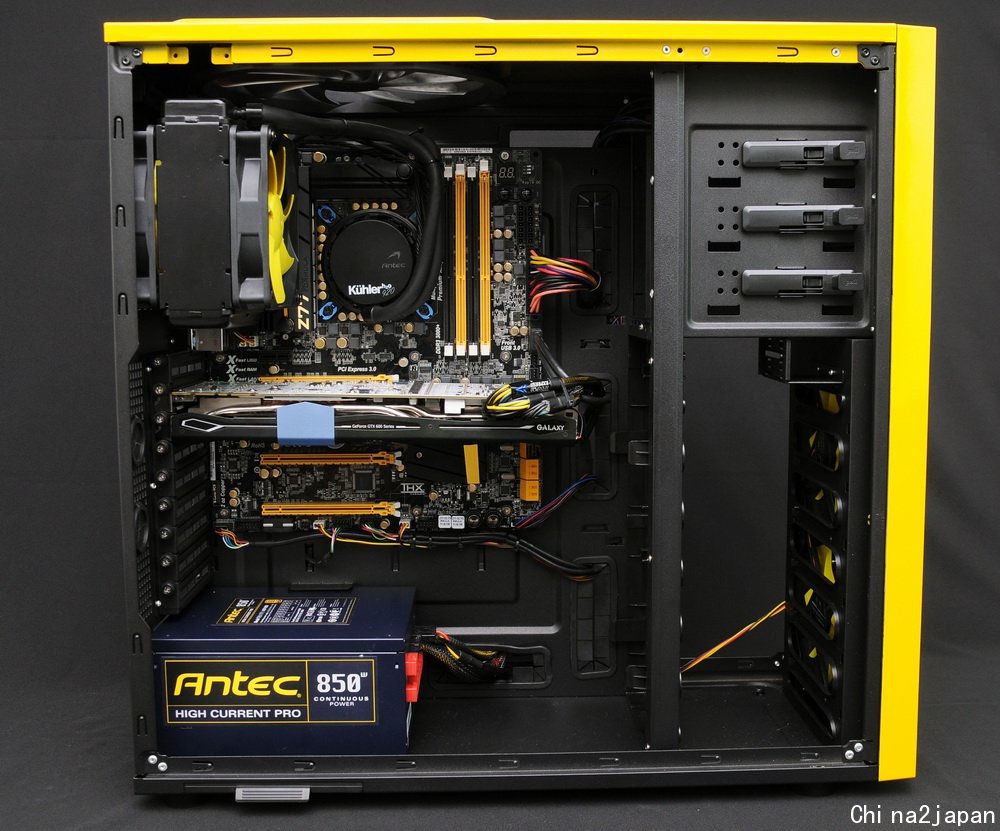

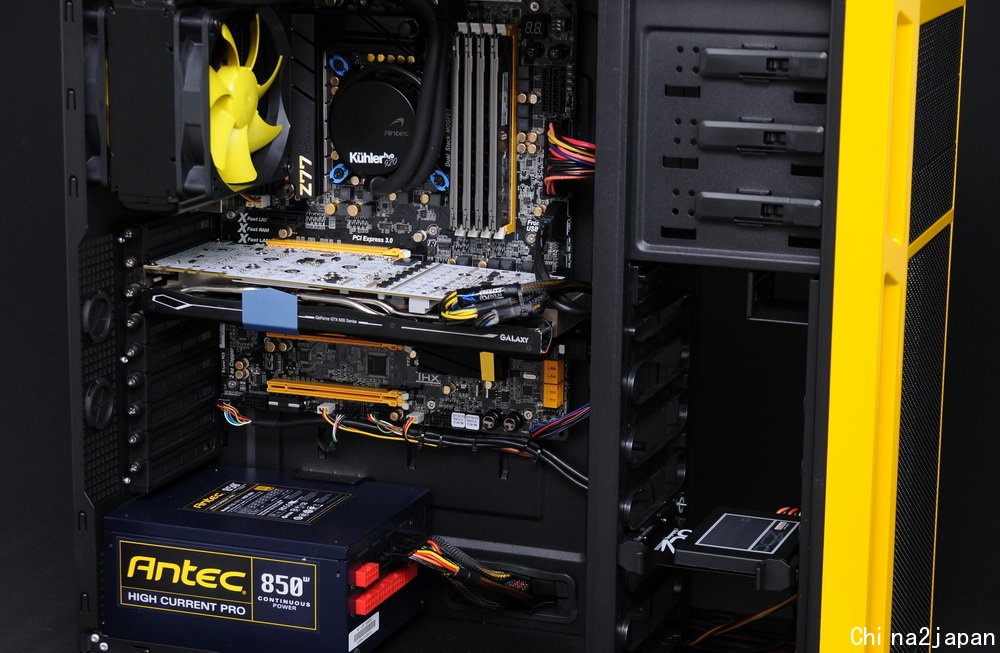

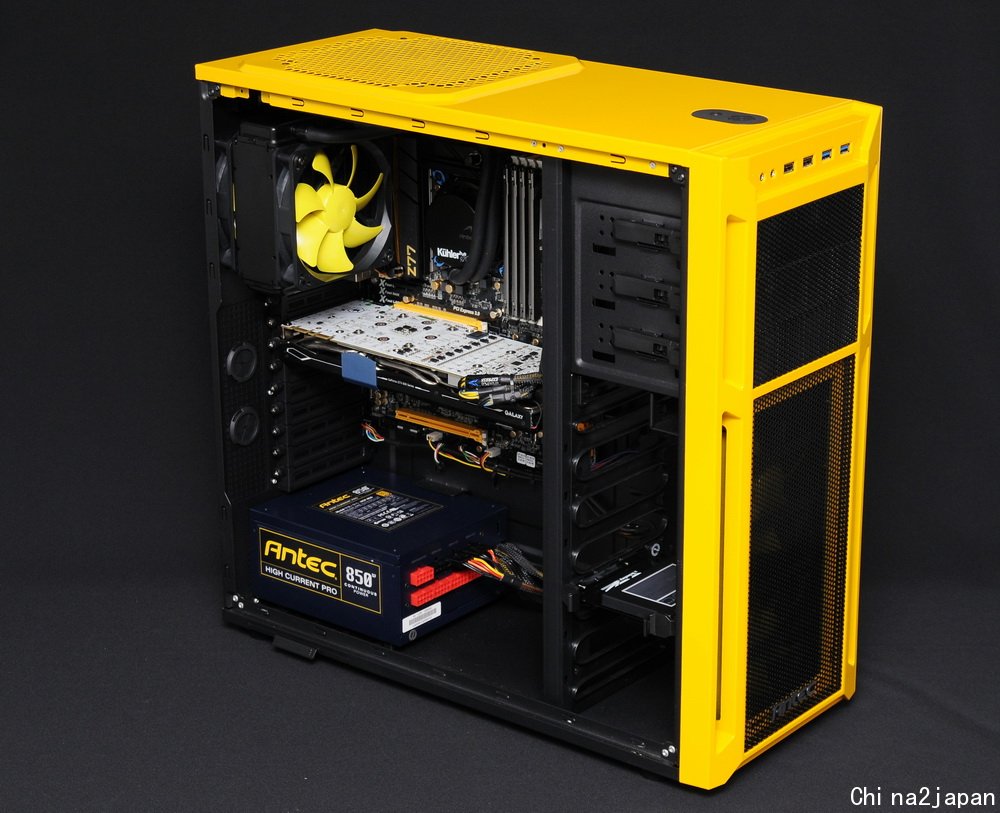

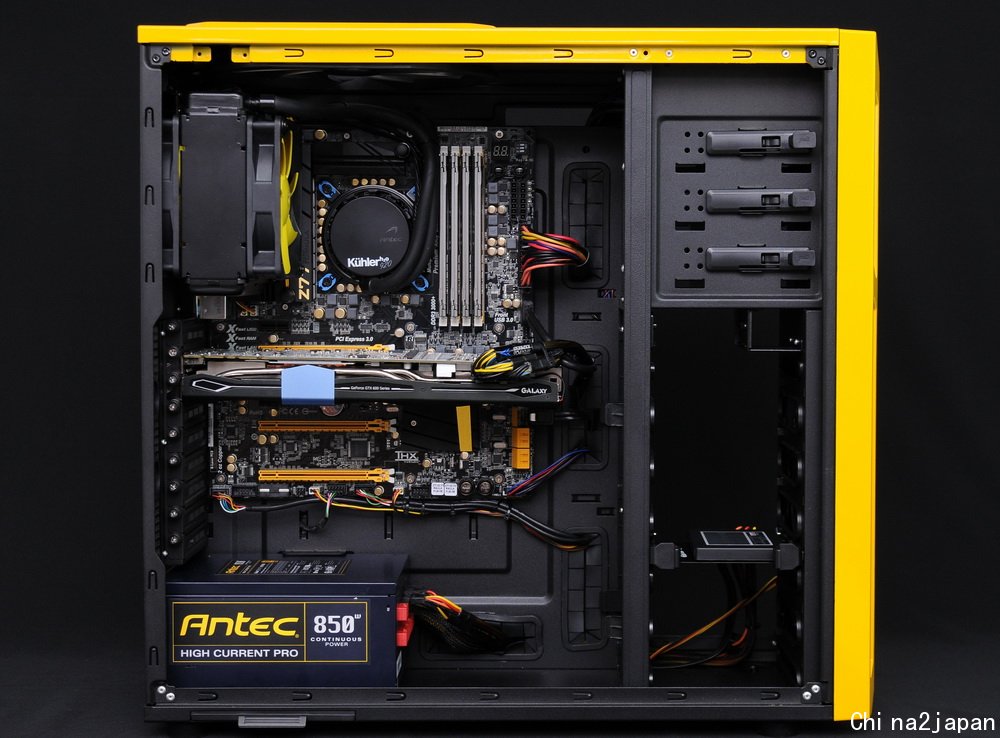

整體裝機後的全貌，配置完成後可以說在安裝時整理線材相當輕鬆
再來就是重頭戲了看看 ASRock Z77 OC Formula 裝機使用後是否一樣的威猛
BIOS與軟體說明此次的裝機設備清單如下
CPU:Intel i7 3770K
MB:ASRock Z77 OC Formula
VGA:GALAXY GTX680
MEM:Kingston Hyperx DDR3 1600 CL9 4GB x 4
SSD:OCZ VERTEX4 128GB
CASE:Antec Eleven Hundred
PSU:Antec HCP 850W
Cooling:Antec H2O 920
OS: Windows 7 SP1 x64

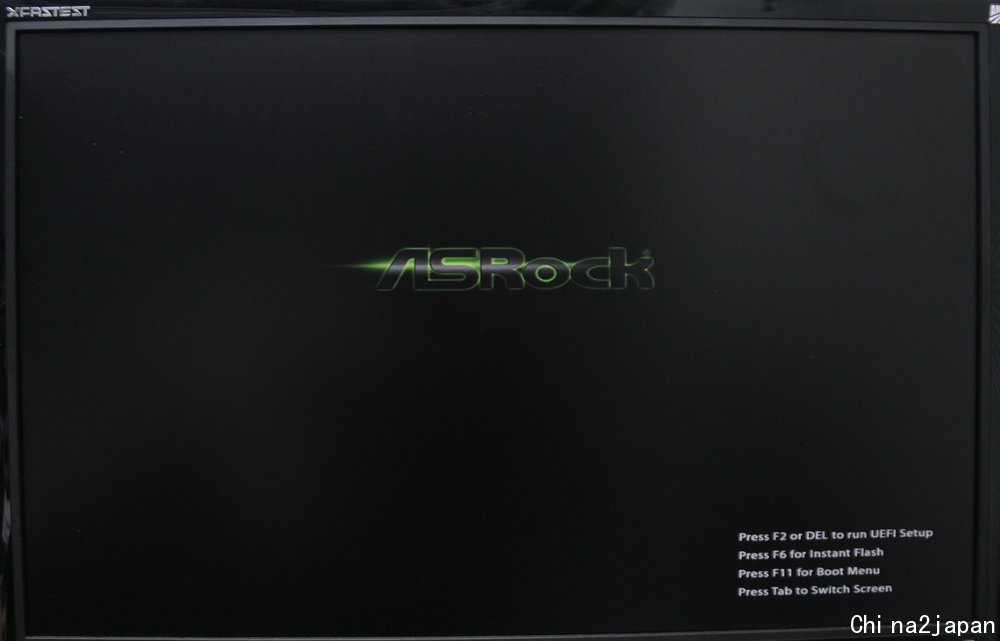

開機可以看到BIOS畫面，第一直覺為何ASRock Logo 那麼小，其實最主要的原因就是為了配合Windows 8
表示Z77 OC Formula 已經可以相容Windows 8 新的 BIOS 架構

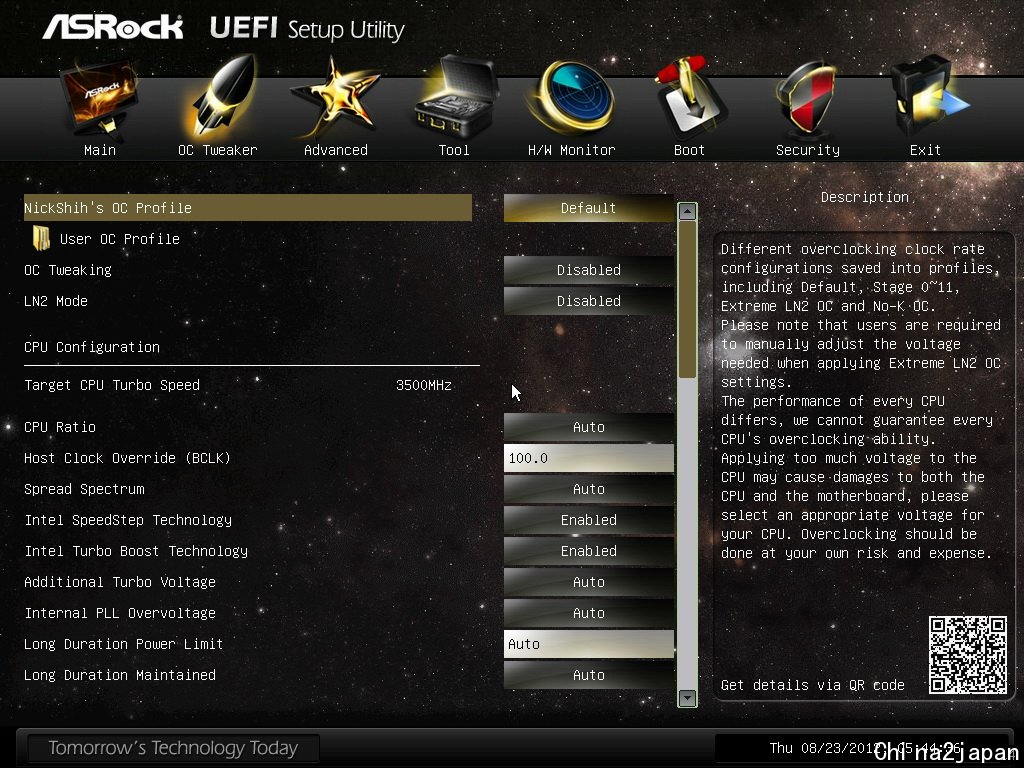

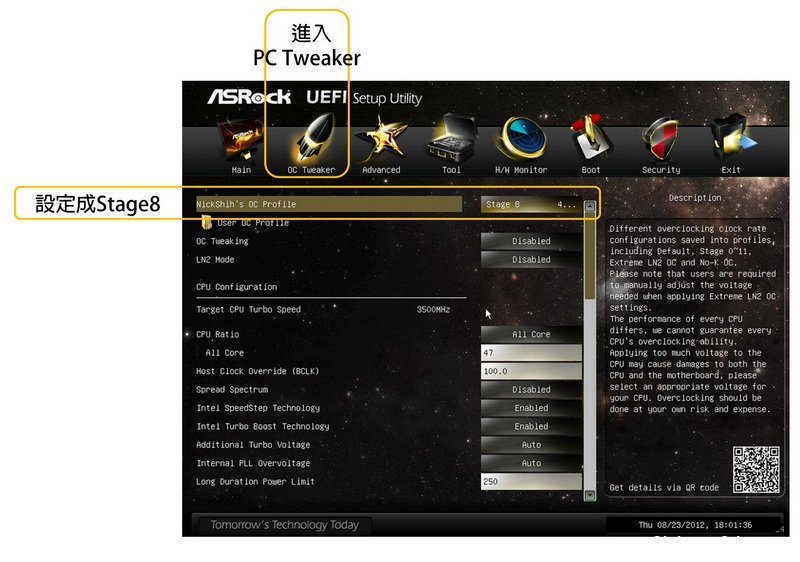

進入到BIOS介面和一般ASRock UEFI BIOS介面大致相同，特別的地方是多了一個NickShih's OC Profile選單
如果你是超頻門外漢沒關係，因為只要選用尼克大師精選設定檔，你可以將你的電腦設備速度Up Up喔
這設定用於一般裝機簡易超頻真的是很Easy~~~
更多的BIOS設定與調教會在後面系統裝機超頻測試中說明，並一步一步告訴你使用Z77 OC Formula也可以輕鬆超
再來就是安裝系統此次選用Windows 7 64位元系統
一般來說安裝完系統後，就是要安裝驅動程式；只要放入Z77 OC Formula內附光碟就可以輕鬆安裝

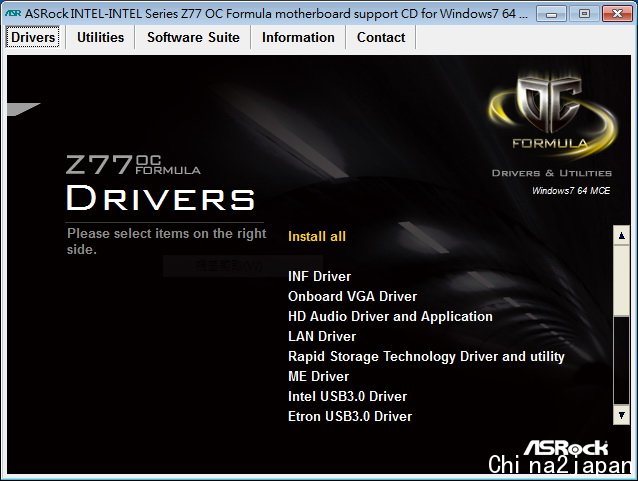

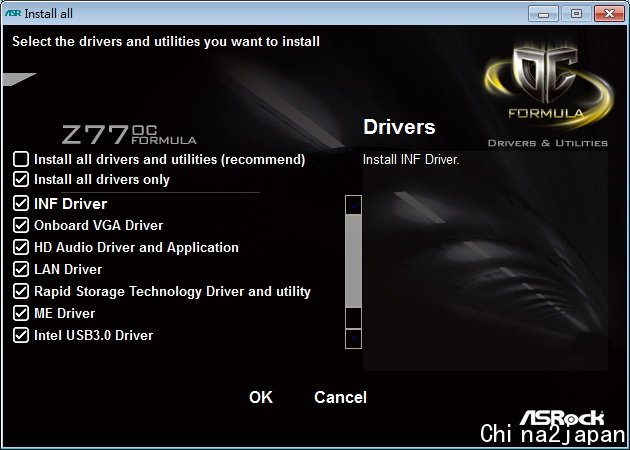

放入光碟後會Auto Run 帶出此安裝視窗 點選Install all
預設是Install all drivers and utilities 但小編習慣是先安裝所有drivers驅動，在選擇自己要裝的工具軟體

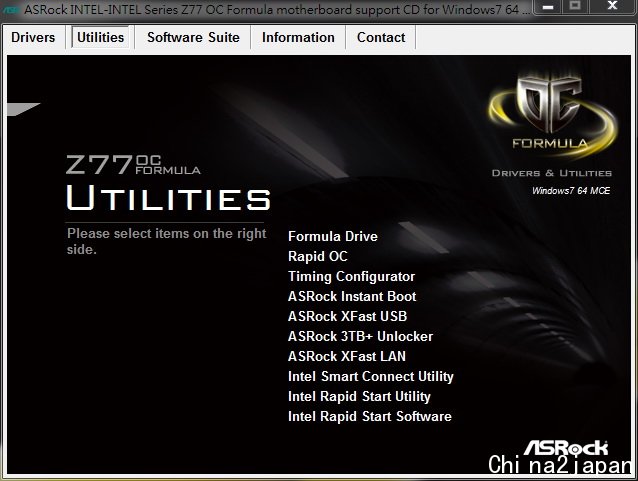

安裝完驅動程式後，再點選Utilities 來選擇自己要裝的工具
在工具程式中可以看到ASRock 的XFast 系列軟體在Z77 OC Formula裡都有
專屬的軟體就在最上方3個Formula Driver 、 Rapid OC 、 Timing Configurator

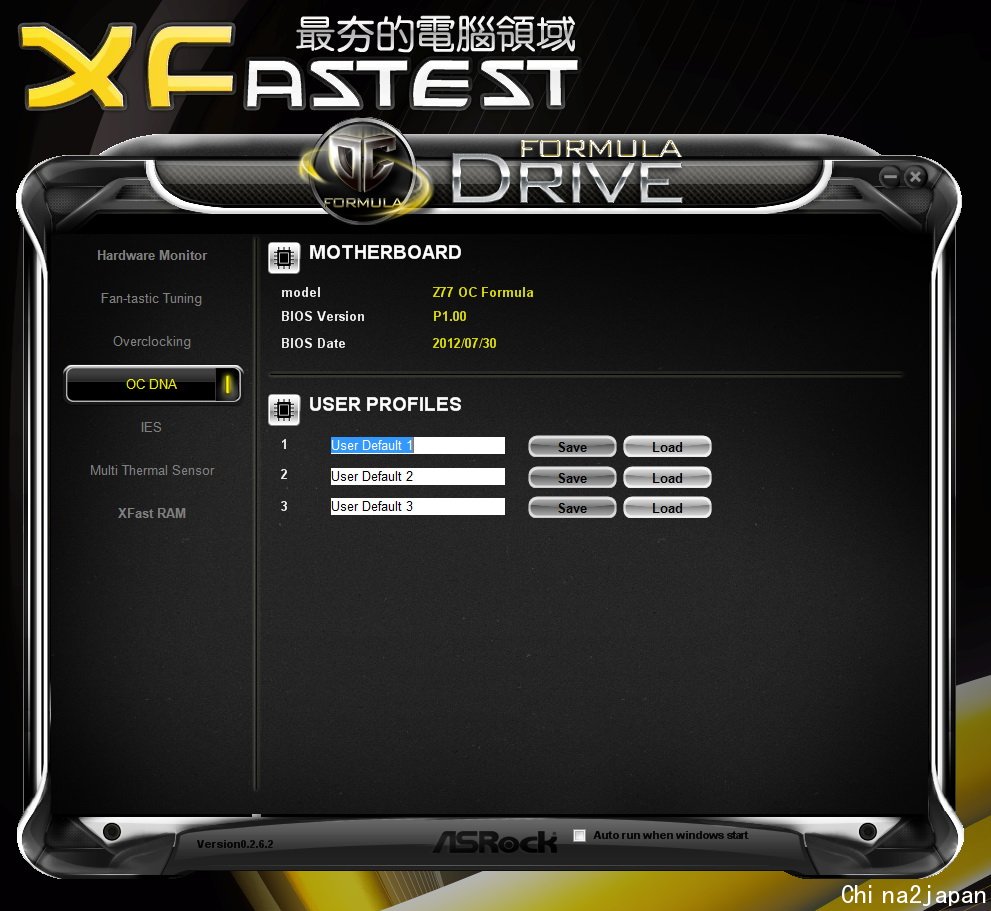

如果你選用Z77 OC Formula 裝機使用，就一定要安裝 Formula Driver 切記切記
因為Formula Driver 提供相當便利的使用者設定檔案 和 很多主機板上的資訊

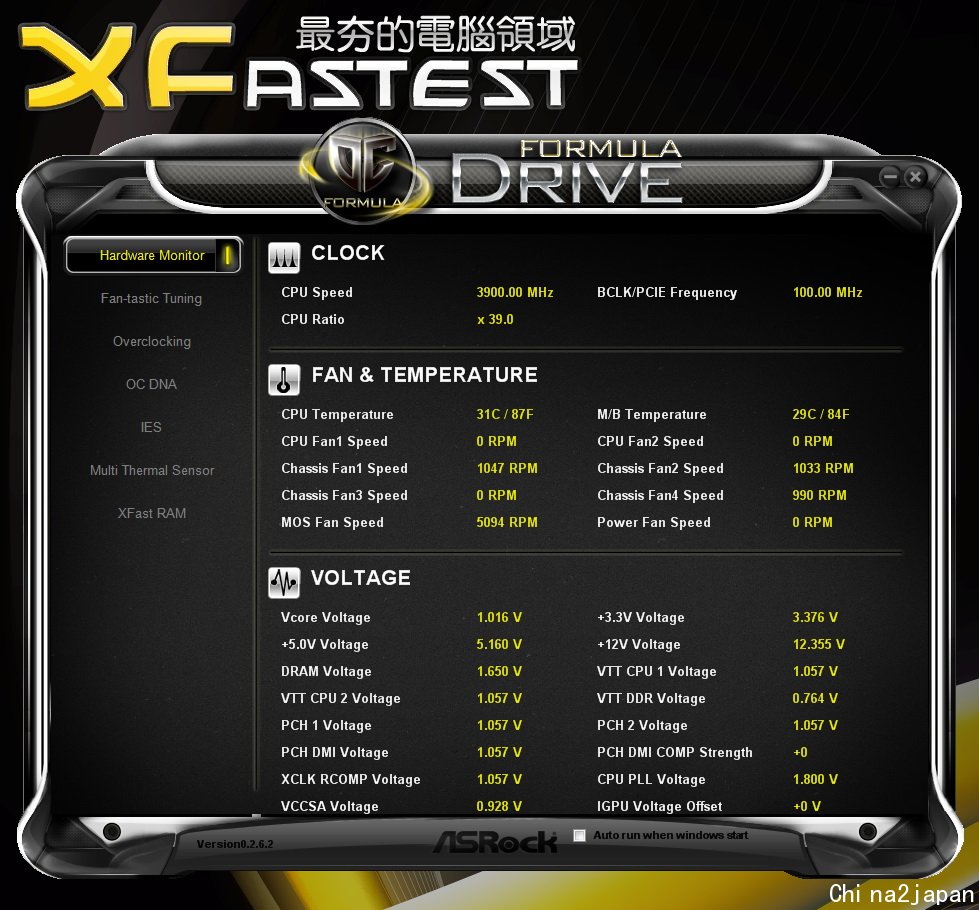

Hardware Monitor 硬體監控部分提供了相當多的資訊，可以隨時了解到主機板資訊這個畫面就可以讓你知道散熱器夠不夠涼快，電源夠不夠給力，風扇有沒有正常運作

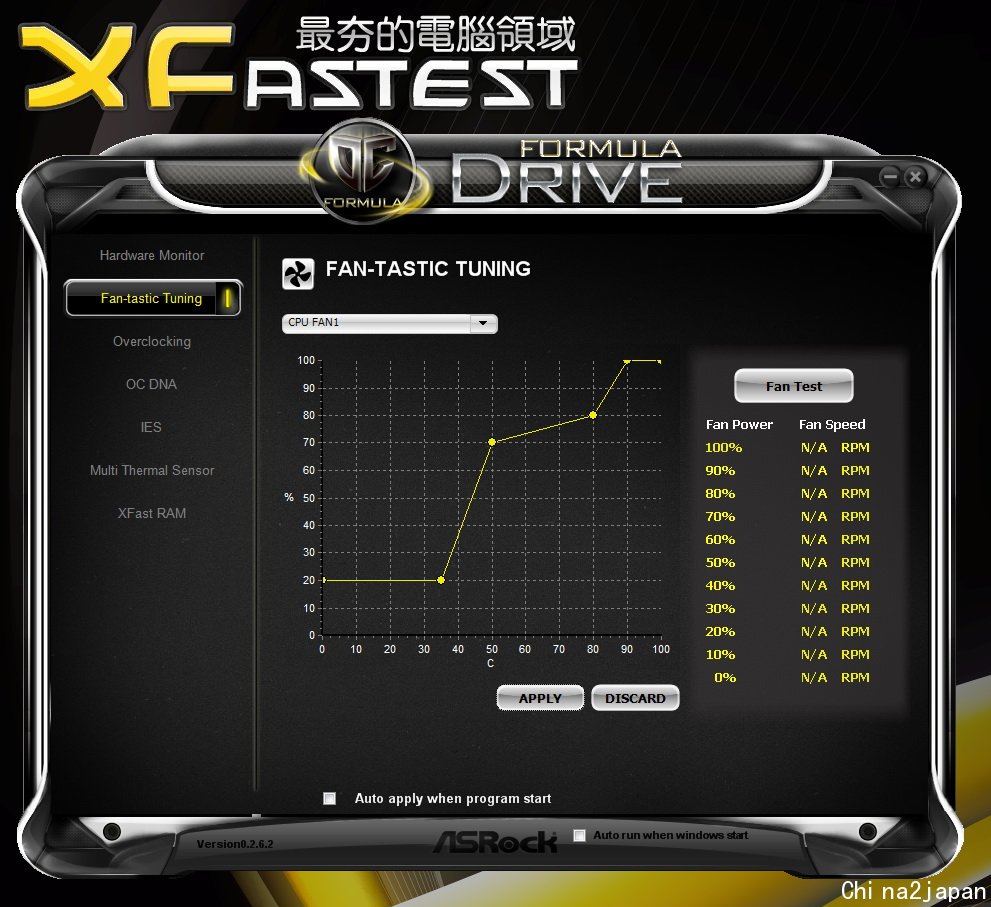

在風扇控制部分 可以設定動態調節，就像冷氣中的變頻會讓你的電腦更安靜更省電

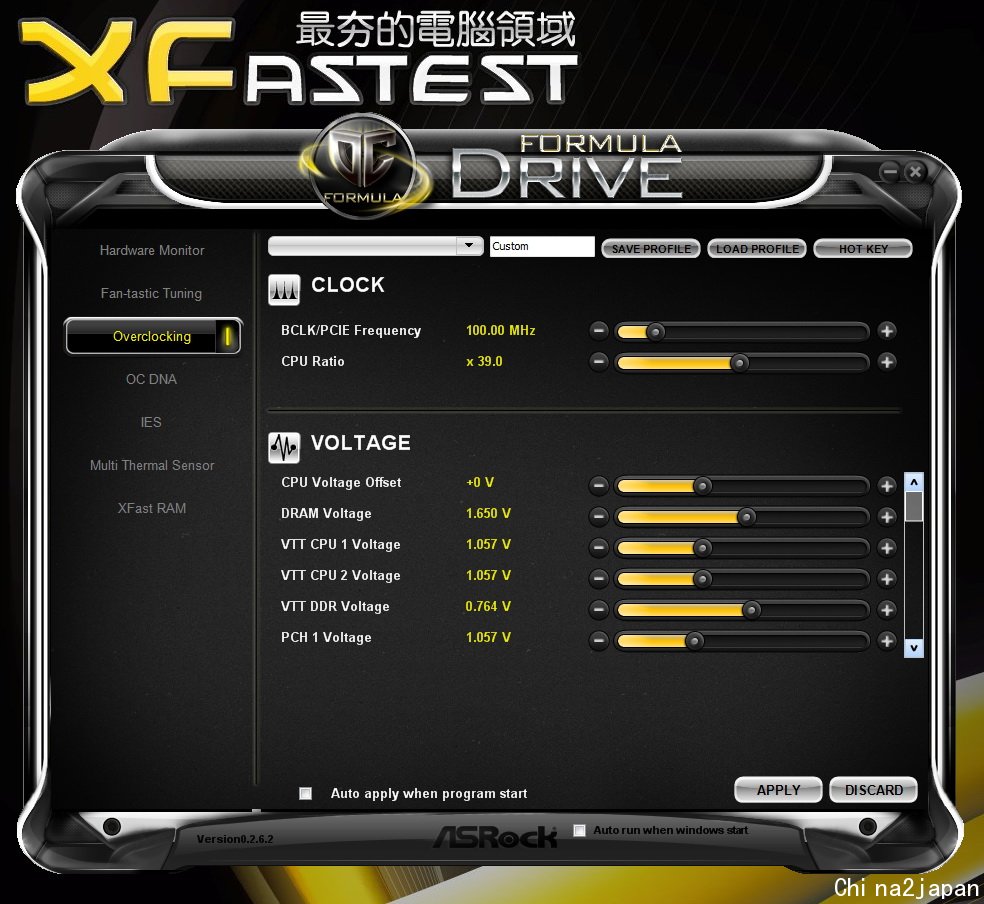

在超頻設定部分可以調整BCLK 速度 建議不要超過110，CPU 的倍頻調整部分只要選用K系列CPU當然就隨你調

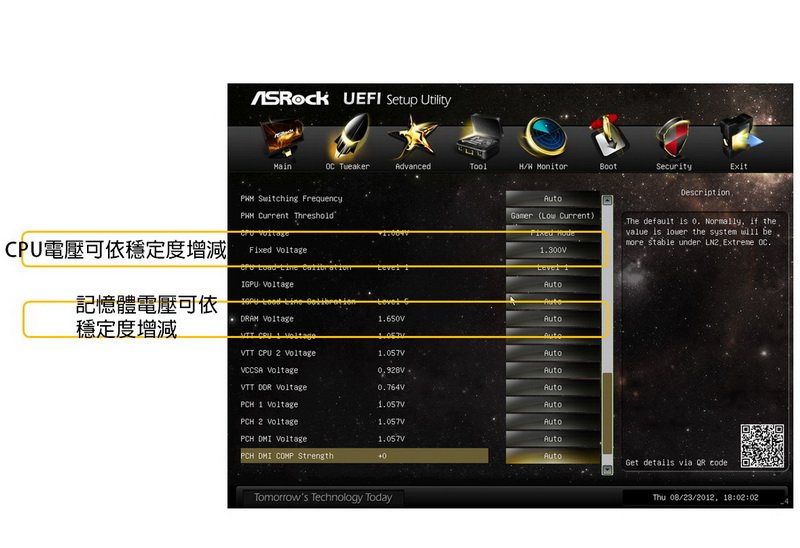

電壓部分+0V 是基於CPU預設電壓可以加減設定，一般裝機電壓建議不要超過 0.4V
還有記憶體電壓的設定，建議可以設定在1.65V~1.85V
這些電壓設定取決於你選用的設備和要超頻的幅度~~可以做調整 等等示範給大家看

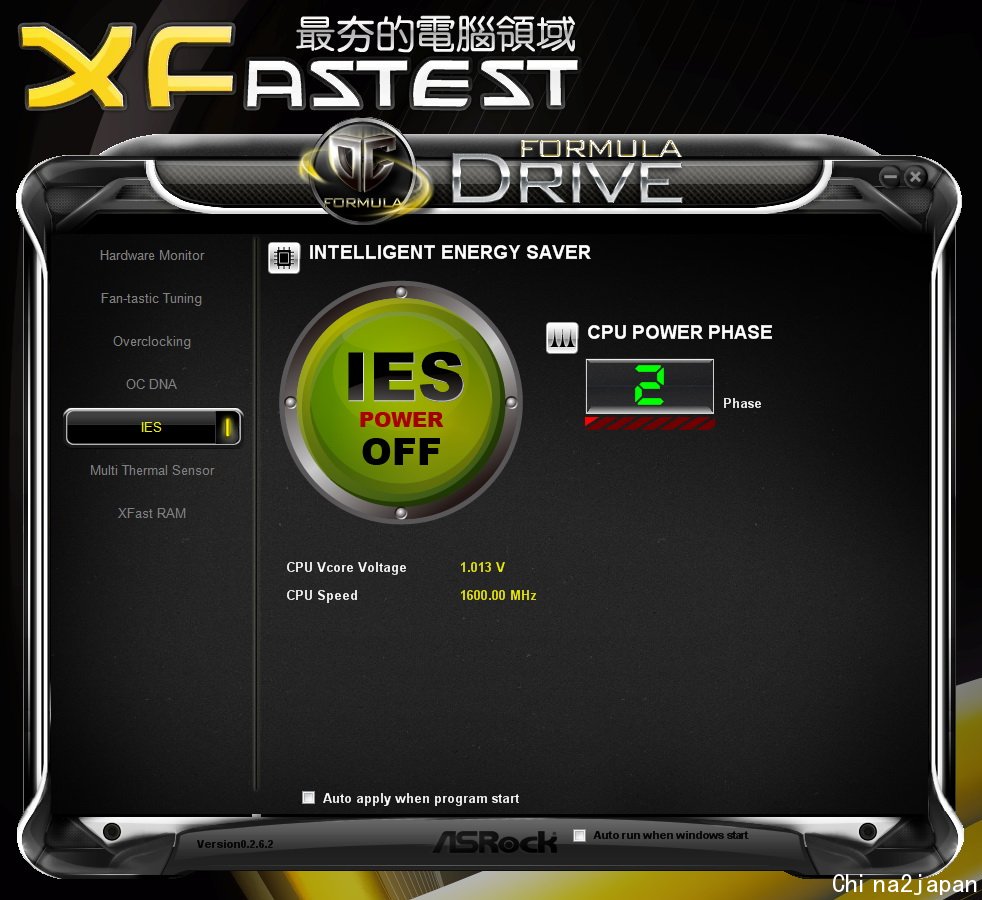

IES部分Intelligent Energy Saver(IES)，簡單說就是節能軟體，同時也可以監測CPU目前的耗電，以及目前使用的供電
這部分想要效能者先暫時不要開啟~~~~預設是關閉的~~~~

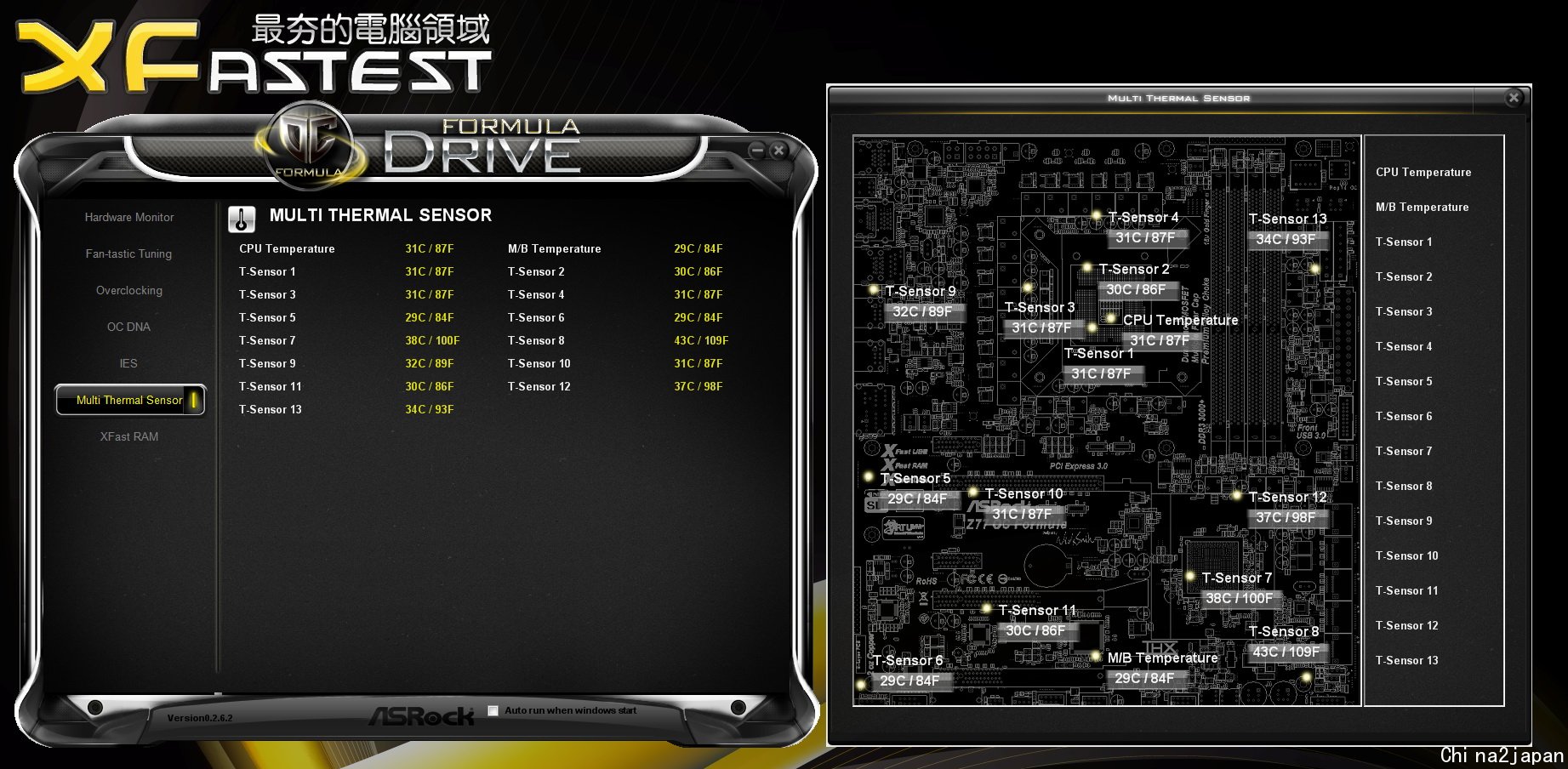

Z77 OC Formula 在溫度監控部分做得相當完善，總共提供了13組測溫點
看到這就很滿足了，這也是要安裝Formula Driver 原因之一
所有監控都是動態顯示的喔~~~~

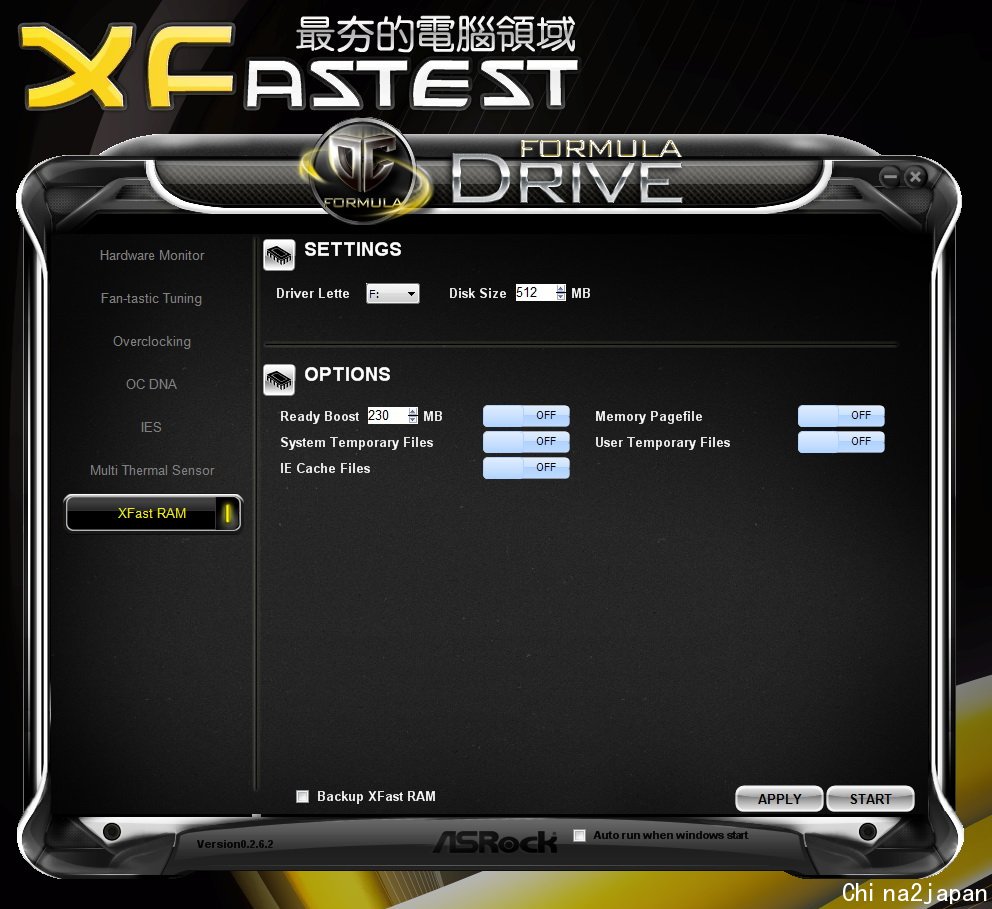

XFast RAM 也整合到Formula Driver
XFast RAM 就是幫你開啟虛擬記憶體硬碟，讓你多的記憶體可以充分利用
如果有使用繪圖軟體使用者就知道當你開啟虛擬記憶體硬碟，開啟圖檔的速度只能用爽來形容

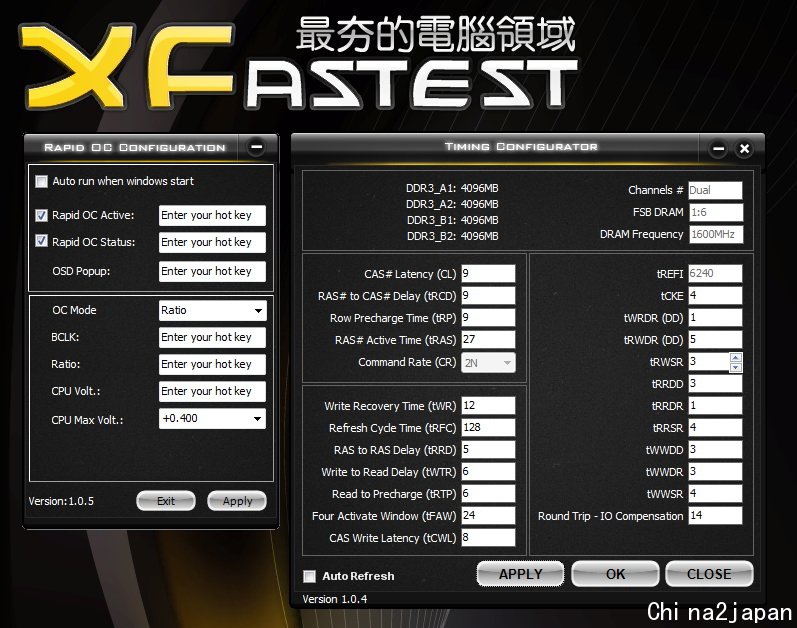

而Rapid OC 、 Timing Configurator 這可以看個人需求安裝

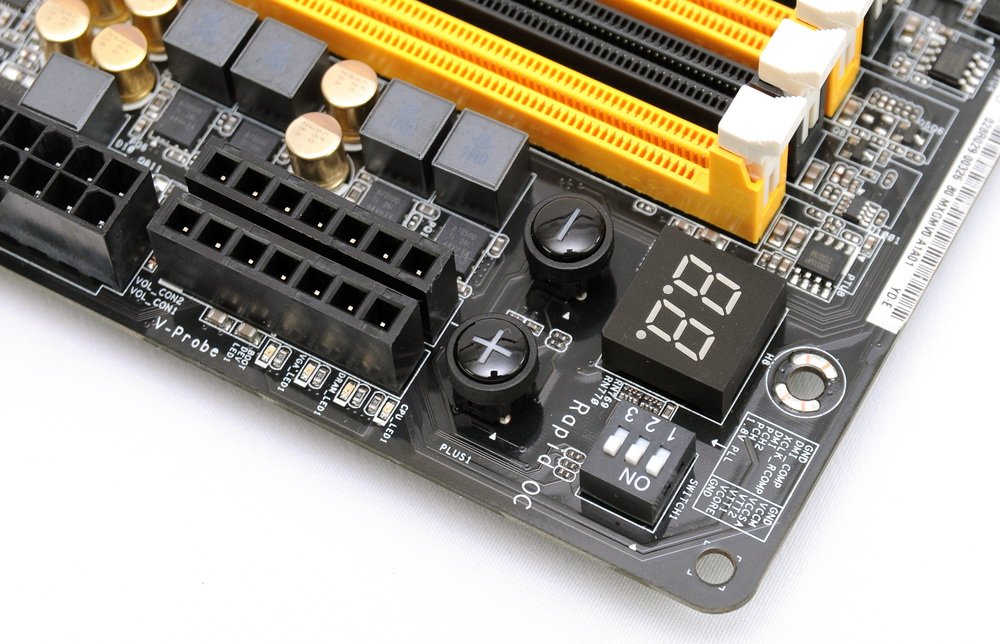

此軟體設計可極限玩家使用，Rapid OC 可以配合主機板Rapid OC按鈕使用
裝機超頻教學與測試再裝機的狀況之下又要達到效能最佳化並可以穩定運作對許多人而言可能是很困難的事情
只要使用Z77 OC Formula可以更簡單的完成個艱難的任務~~~
但在這之前你須具備以下幾個能力....
1.更新BIOS能力
懂得更新BIOS才能取得更穩定、更完美的主機板。因為主機板廠商會不定期的更新相容性的BIOS來穩定你的電腦主機。
在OC Z77 Formula 更新BIOS相當容易--->打開電源--->狂按鍵盤的Delete鍵---->可以在Main 看到主機板資訊 (此版主機板出場預設是P1.00版的BIOS)

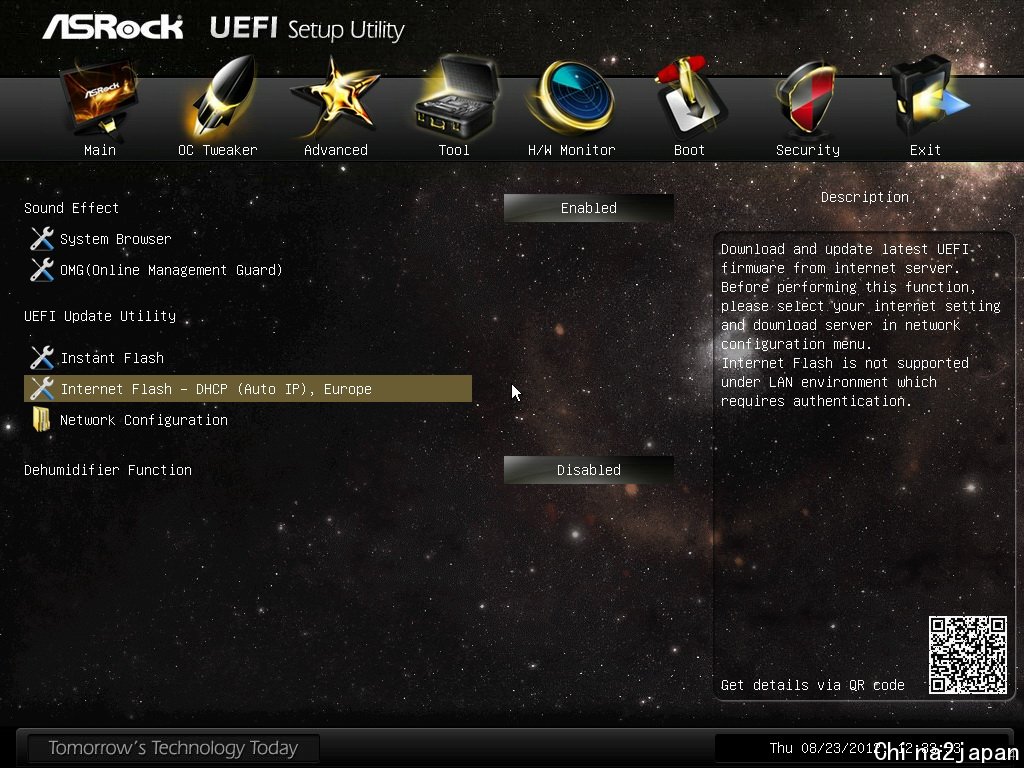

在選到Tool 就可以看到 UEFI Update Utility 更新的方法可以透過 去ASRock官網下載檔案至隨身碟更新 或是 你家的網路是有IP分享器可以提共DHCP(一般IP分享器都是DHCP 自動取得IP上網 )

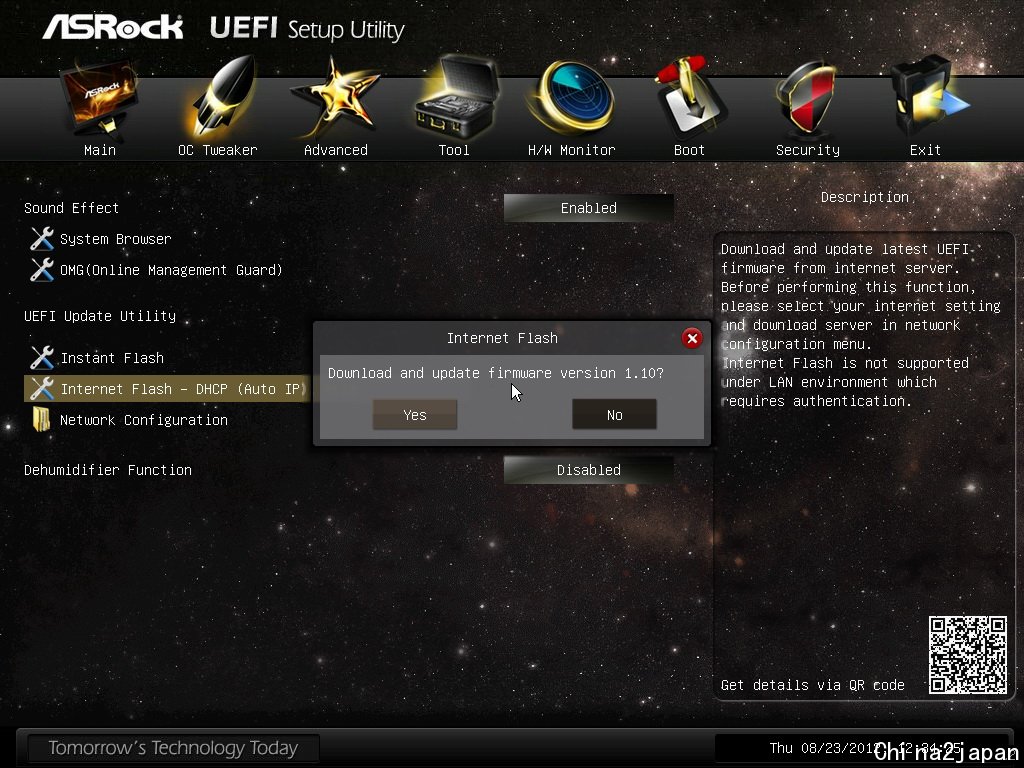

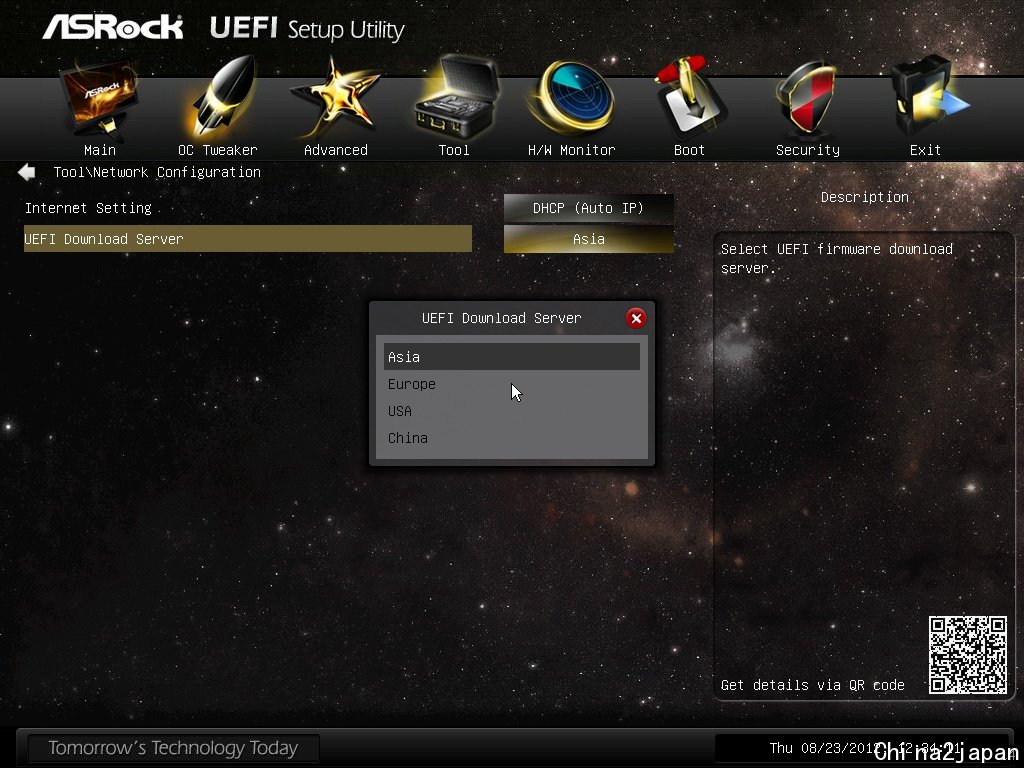

此次教學使用網路更新BIOS 設定好要請網的伺服器取得最新BIOS 此次設定ASIA，只要找到新板BIOS就會自動更新了

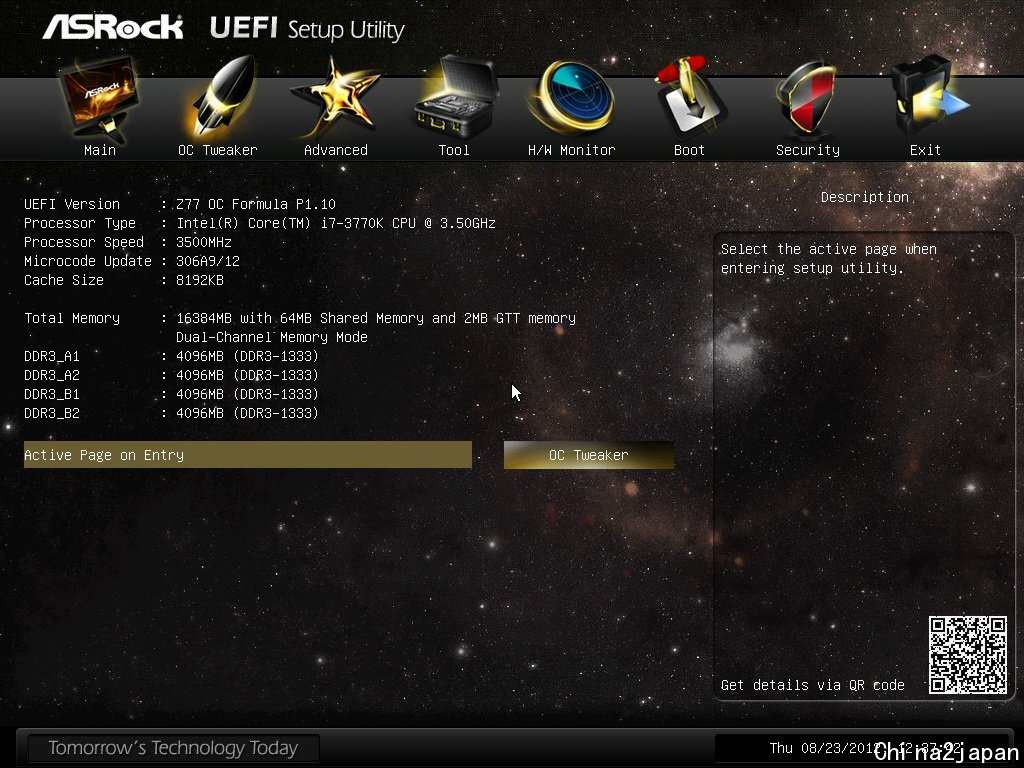

更新完成後系統會要求重新開機，重新開機後再進入系統資訊就可以看到BIOS版本已經更新到P1.10版了
2.懂得運用軟體測試穩定度
懂得運用測試軟體測試穩定度也是很重要的，這樣一來才知道自己的超頻設定穩不穩定，如此才能在往後使用部會出現當機現象。相關測試軟體與資訊
A.CPU-Z 主要查看所設定的超頻設定使否有正確運作
官方網站與下載
http://www.cpuid.com/softwares/cpu-z.html 這部分資訊 Formula Driver 也有相同的效果B.HyperPI 0.98b 測試CPU和記憶體穩定度
點我取得下載
C.LinX 對CPU和記憶體更嚴苛的測試穩定度軟體
點我取得下載
其他測試軟體就可以自己上網找，有的是測試CPU效能有的是測試記憶體效能都可以交互使用~~~~~
有了以上幾個測試軟體，就可以測試你的超頻選
3.再來就是進入到BIOS設定超頻
重點超頻主要是超CPU和記憶體，記得一次超一個設定不要同時調整二個如此就可以找出CPU和記憶體的極限效能
這次就先來教大家用Z77 OC Formula來超頻你的CPU，其實超CPU很簡單只要使用NickShih's OC Profile
這次設定測試直接測試裝機4.3G 進入到BIOS-->OC Tweaker-->NickShih's OC Profile-->選擇Stage 4 - 4.3GB
http://picx.xfastest.com/XF/MB/A ... rmula/OC-4.3-01.jpg
可以看到選擇Stage 4 - 4.3GB 更改了 CPU Ratio 的 All Core 成 43
http://picx.xfastest.com/XF/MB/A ... rmula/OC-4.3-02.jpg
CPU 電壓 Fixed Voltage 在 1.15V
http://picx.xfastest.com/XF/MB/A ... rmula/OC-4.3-03.jpg

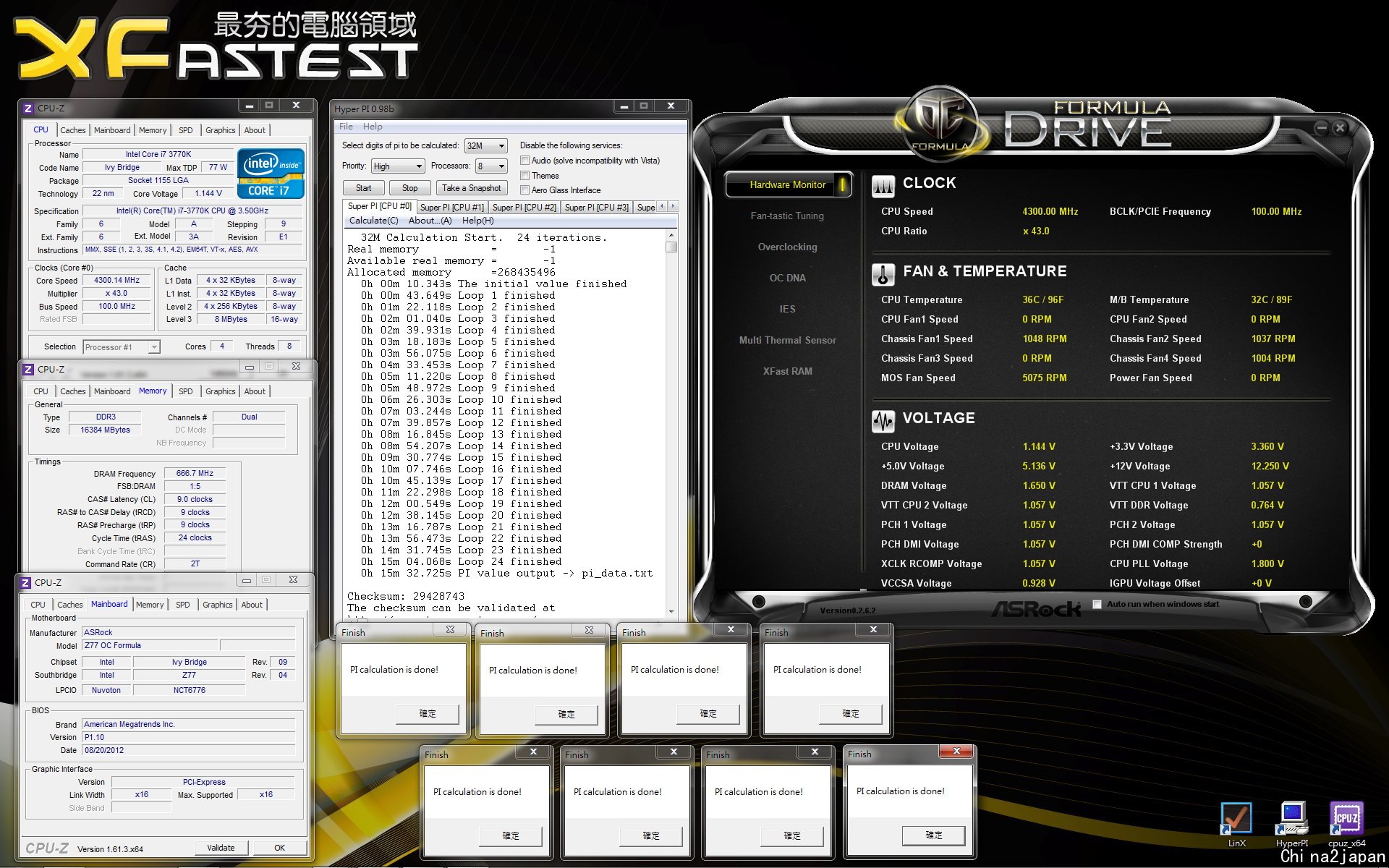

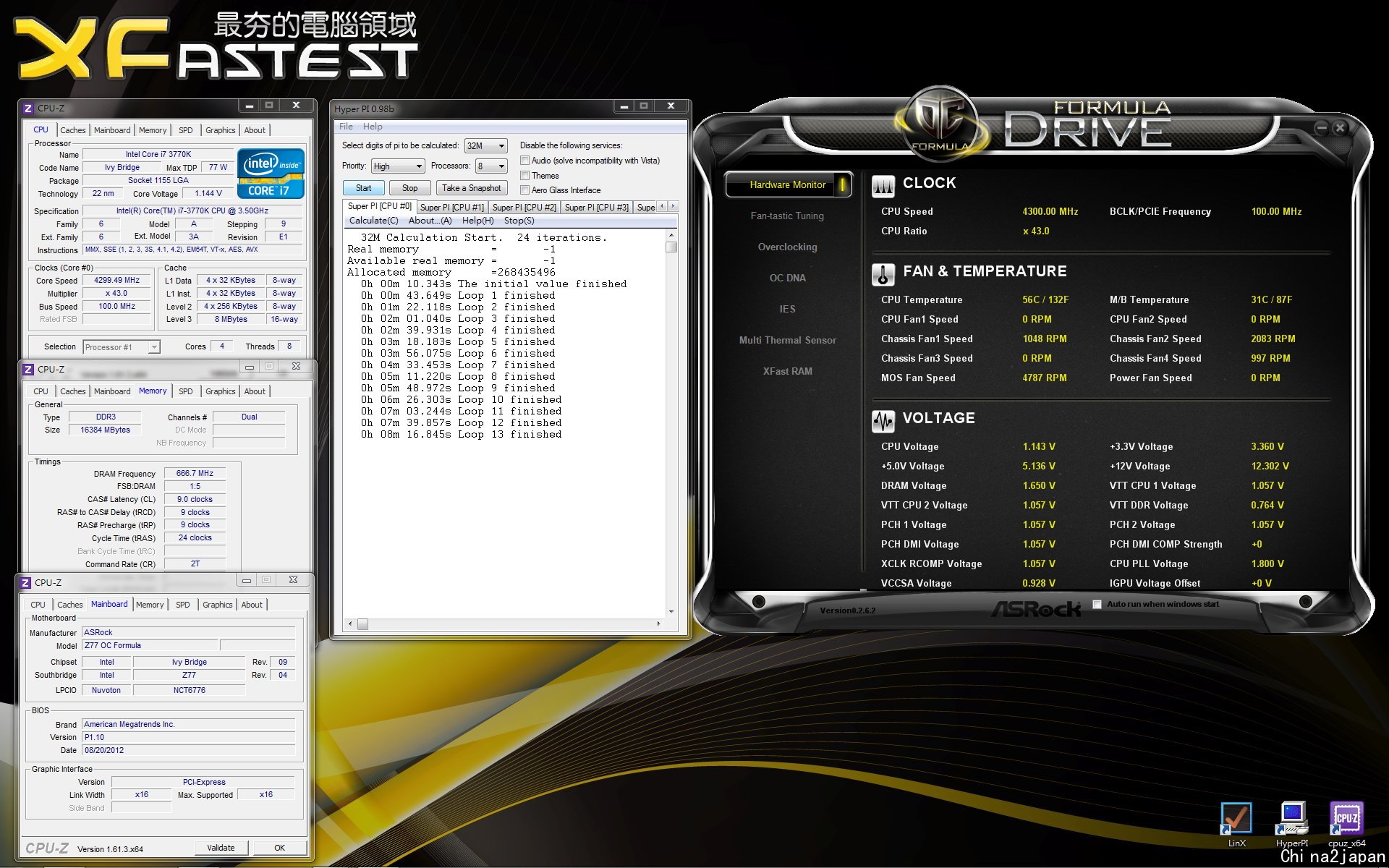

進系統測試一下穩定度~~~用了Stage 4 - 4.3G 1.15V
測試過程中還可以看一下Formula Driver CPU溫度的變化~~~
此次測試順利過測~~~測試過程如果出現錯誤可以再回到BIOS調整一下CPU電壓~~~

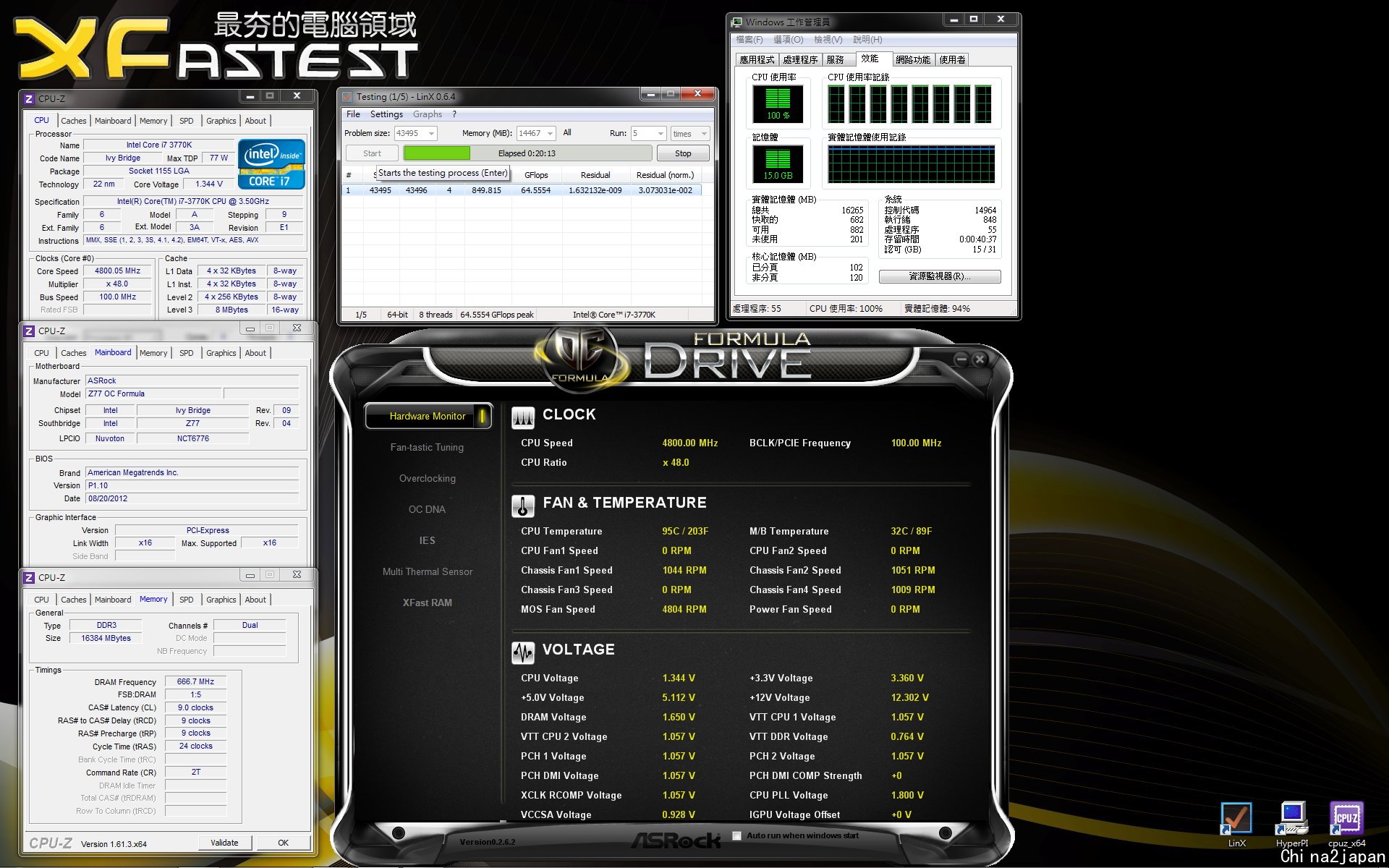

過測候直接挑戰裝機的極限 CPU 4.8GMhz 使用NickShih's OC Profile 設定的CPU電壓是1.35V

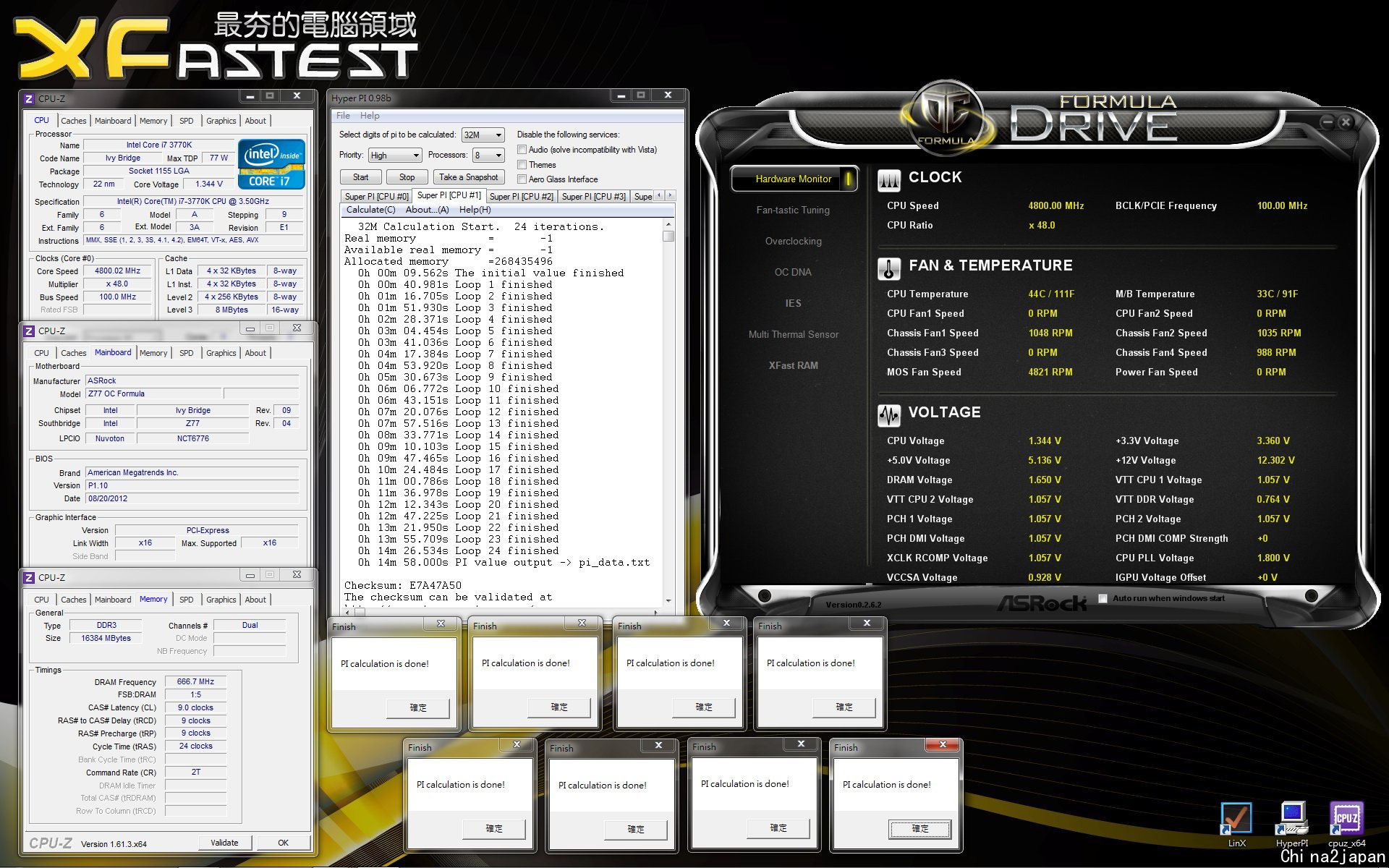

過測了Hyper PI 0.98b 再進一步確認LinX會不會過測
LinX真的很可怕的燒機軟體~~~~CPU輕輕鬆鬆就到94度了~~~~記憶體16GB也被用光光~~~~
這次的裝機水冷風扇只採用1000轉的所以溫度會高一點，如果換成2000轉的原廠風扇溫度可以控制在90度左右~~~
雖然溫度高，但還是可以穩定運作~~~Z77 OC Formula 給你一個讚~~~
了解處理器的效能後~~~再來看看記憶體的超設定~~~

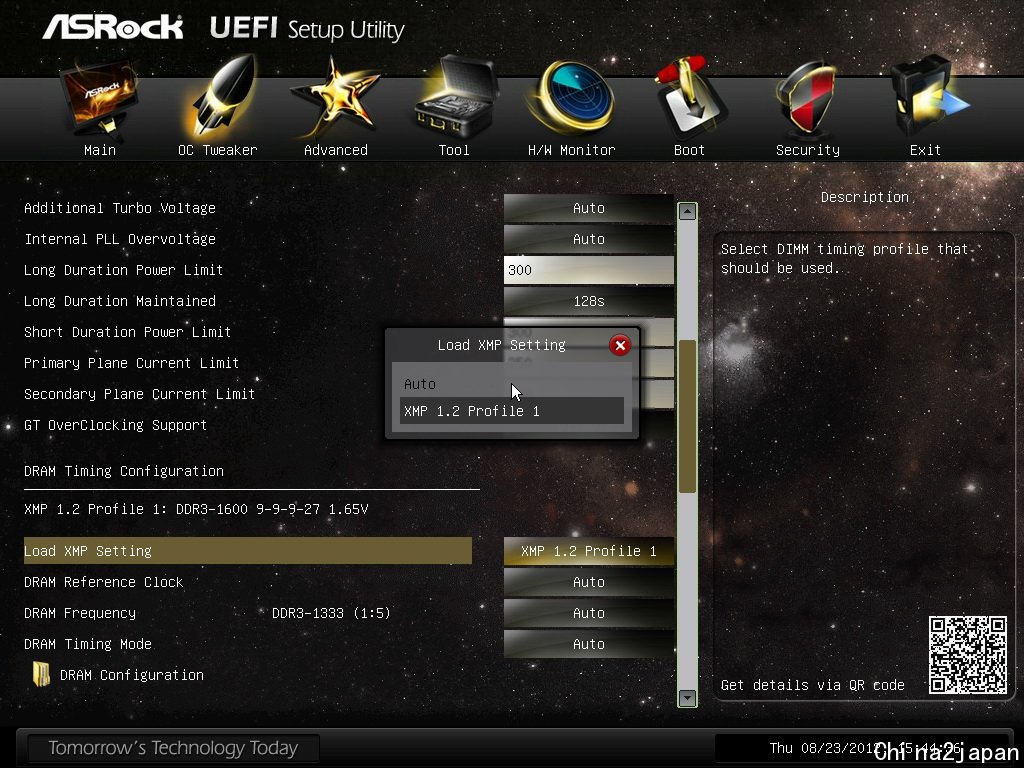

此次使用Kingston Hyperx 1600 CL9 4GB x 4 有X.M.P. 設定，所以只要直接進入到BIOS LOAD XMP就可以運作了
記憶體電壓也會設定到1.65V

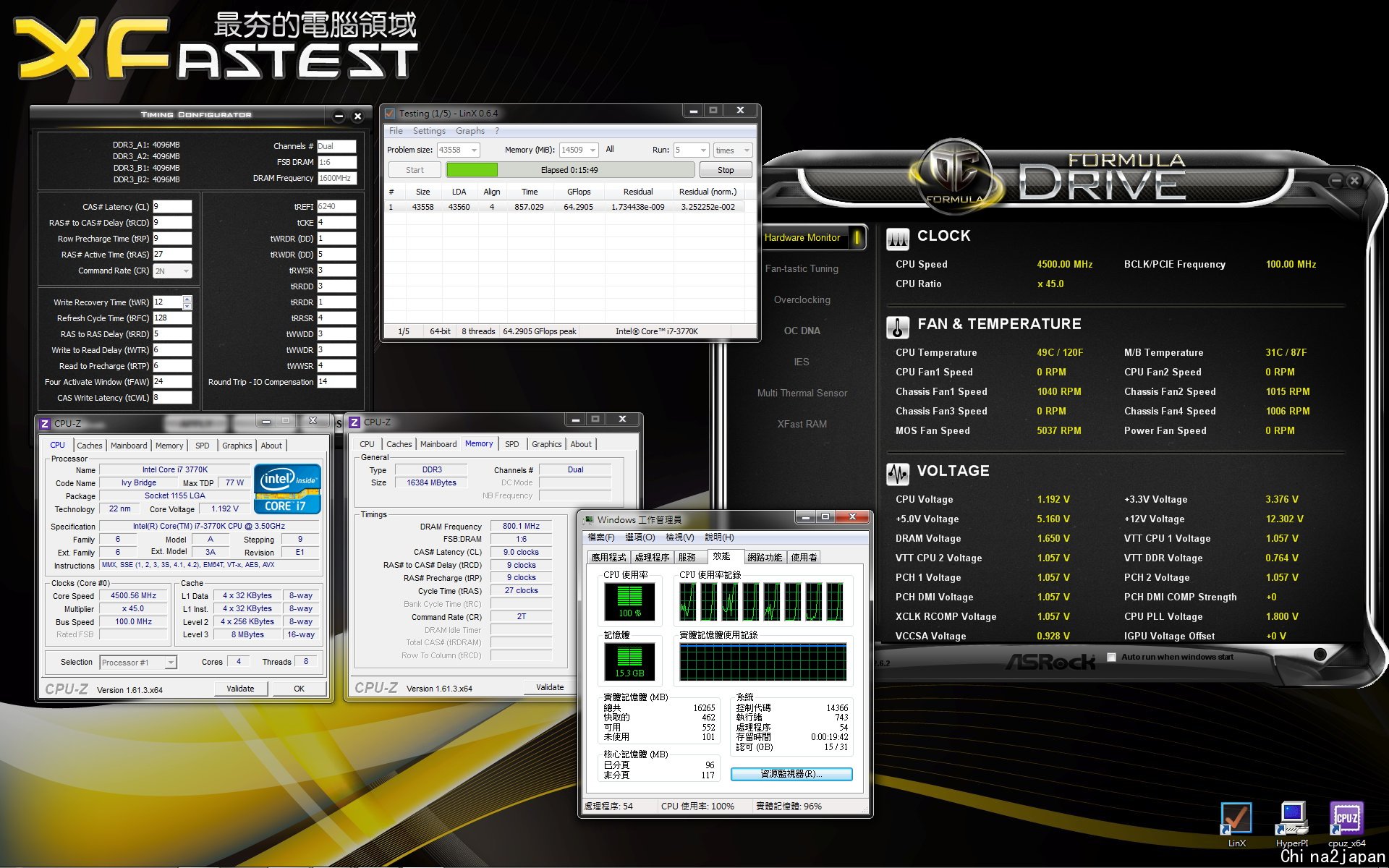

測試記憶體不想再讓CPU燒到94度所以把CPU調降到4.5GMhz 測試記憶體，一樣使用LinX來測試CPU溫度約在73度

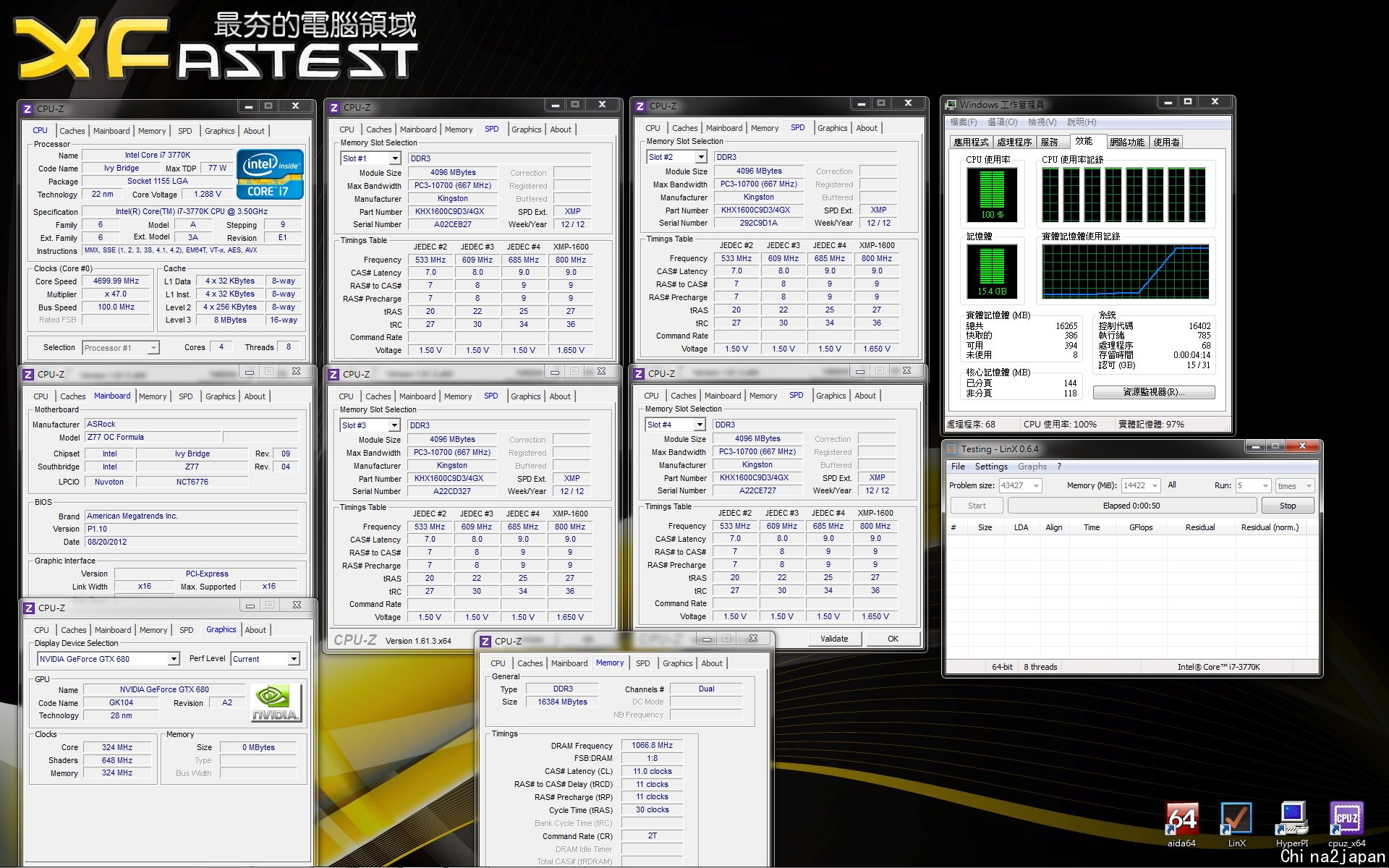

測試DDR3 1600 CL9-9-9-27 2N 1.65V 順利過測(當然要順利過測不然我就要送修了)

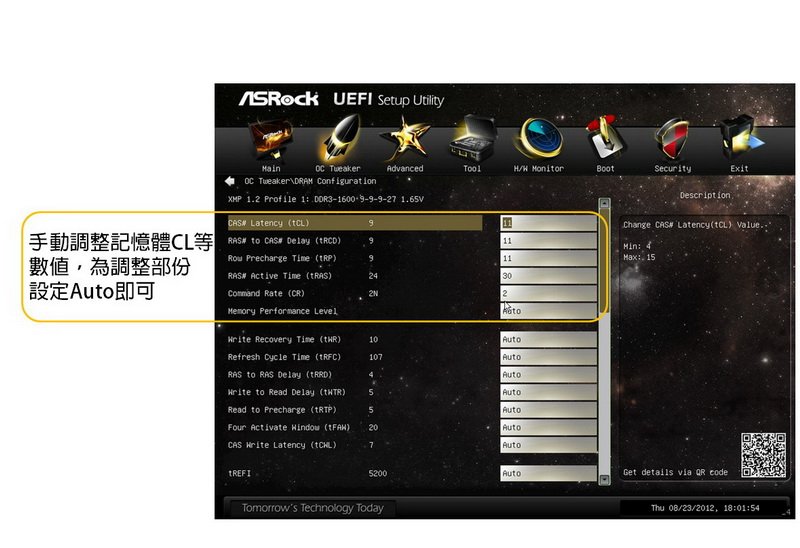

再來看看這記憶體可不可以跑1866 CL9-10-9-27 2N 1.65V 也是過測
到目前為止 一般裝機的電腦可以穩定運作在在4.8GMhz 和 DDR3 1866 4GB x 4 CL9-10-9-27 2N 可以說是夢幻主機了~~~
但4.8GMhz下的燒機測試溫度會高達到94度，這時如果要裝機長期使用會建議降至4.7GMhz~4.6GMhz~~~

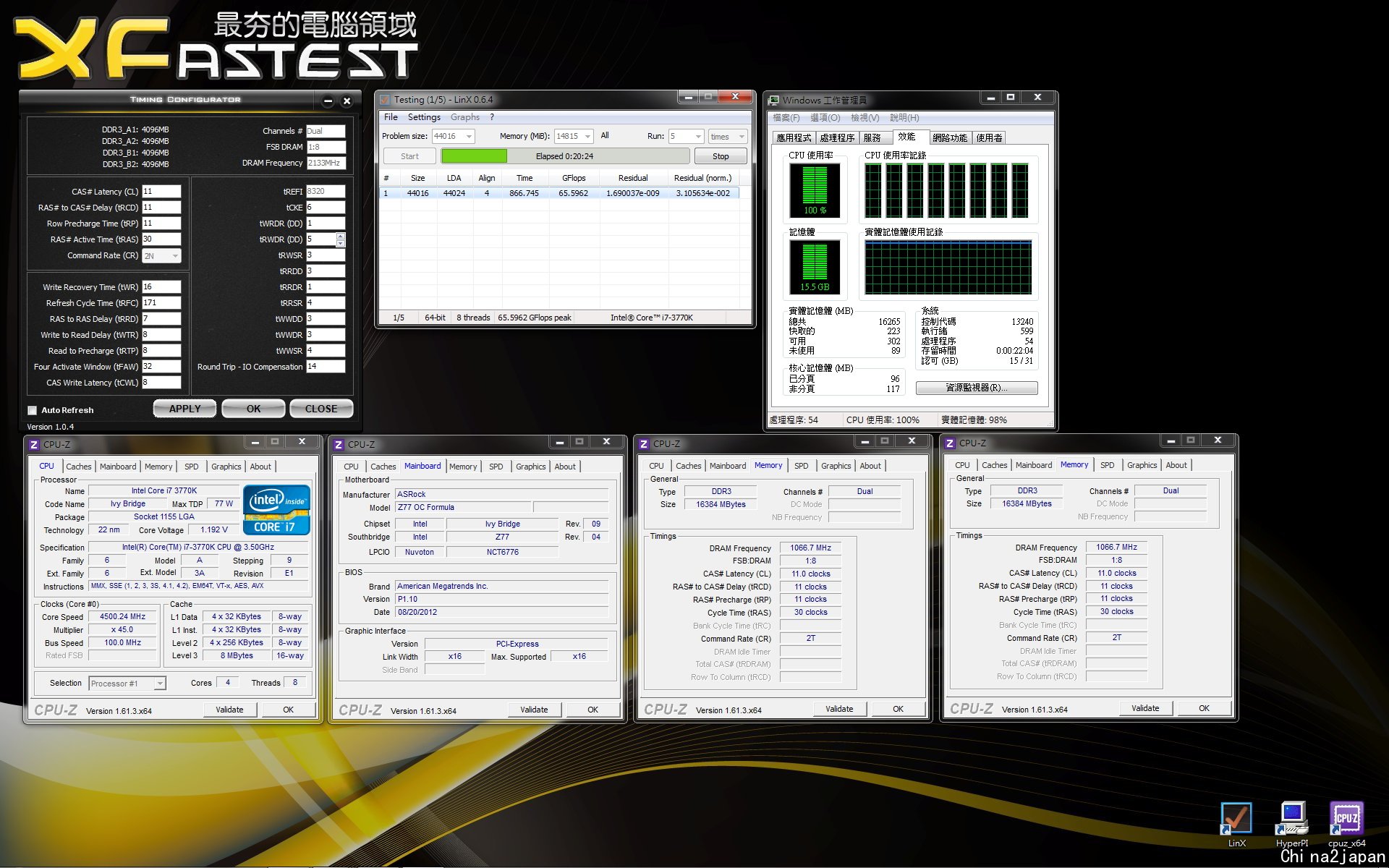

最後再補上 DDR3 2133 4GB x 4 CL11-11-11-30 2N 也順利過測~~~~

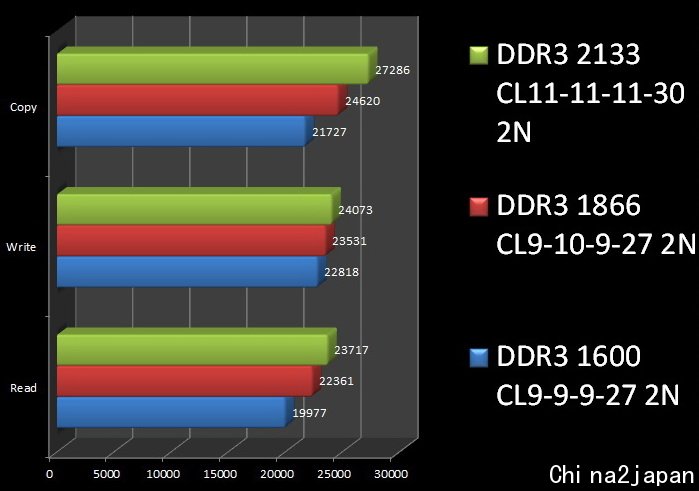

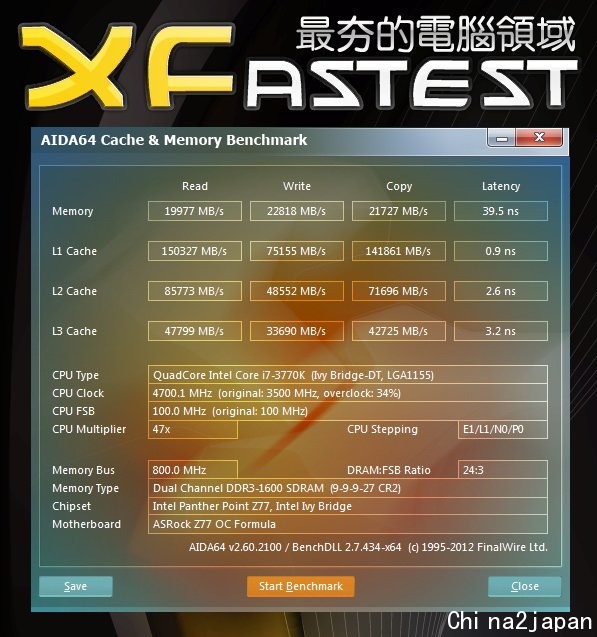

效能綜合比較分析CPU的效能可以直覺越快速越好，但記憶體的效能可能需要另外用測試軟體來比較頻寬再決定裝機要設在那個速度

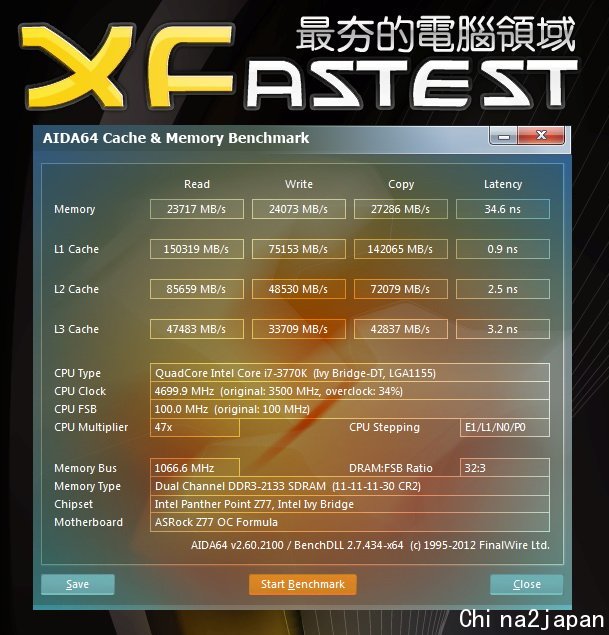

倒底 DDR3 1600 CL9-9-9-27 2N 、DDR3 1866 CL9-10-9-27 2N 、DDR3 2133 CL11-11-11-30 2N 拿個好就用下面數據圖表告訴你

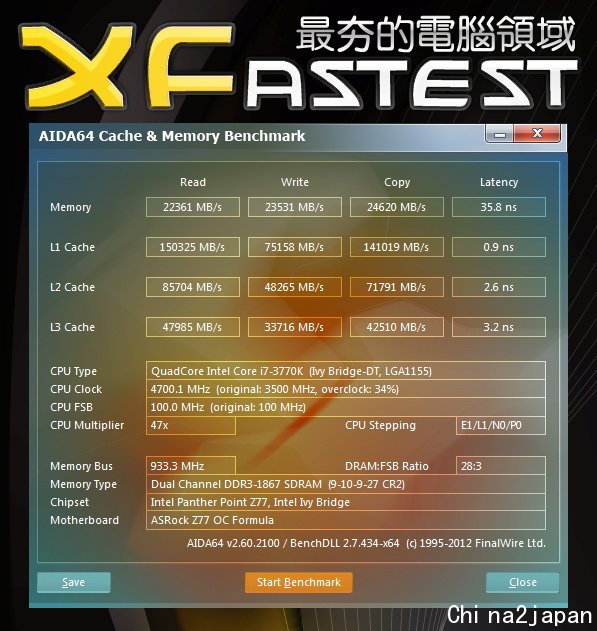

DDR3 1600 CL9-9-9-27 2N
DDR3 1866 CL9-10-9-27 2N
DDR3 2133 CL11-11-11-30 2N
此圖表數值越高越好

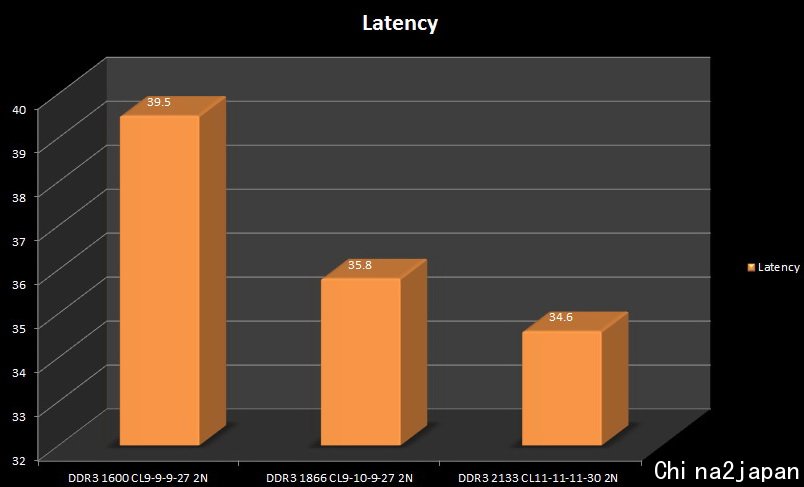

此圖表數值越低越好
有以上圖表可以得知在Z77 OC Formula 的記憶體速度設定
DDR3 2133 CL11-11-11-30 2N 設定是最佳選擇 其次是DDR3 1866 CL9-10-9-27 2N 最後就是 DDR3 1600 CL9-9-9-27 2N
最後將ASRockl Z77 OC Forrmula 的裝機系統做最後優化設定可以設定在
CPU : Intel i7 OC 377K 可以超頻設定在 4.7GMhz 電壓 1.3V
MEM: Kingston Hyperx 1600 4GB x 4 CL-9-9-9-27 2N 可以超頻設定在 2133 4GB x 4 CL11-11-11-30 2N
這些設定可以穩定運作在任何軟體測試環境，也可以將電腦效能整體提升 30~25 % ，真的是物超所值。
稍微修改一下設定可以達到省電效能兩相宜的辦法喔
待機時CPU 1.6G
當需要CPU給力時，馬上就會跑到4.7GMhz

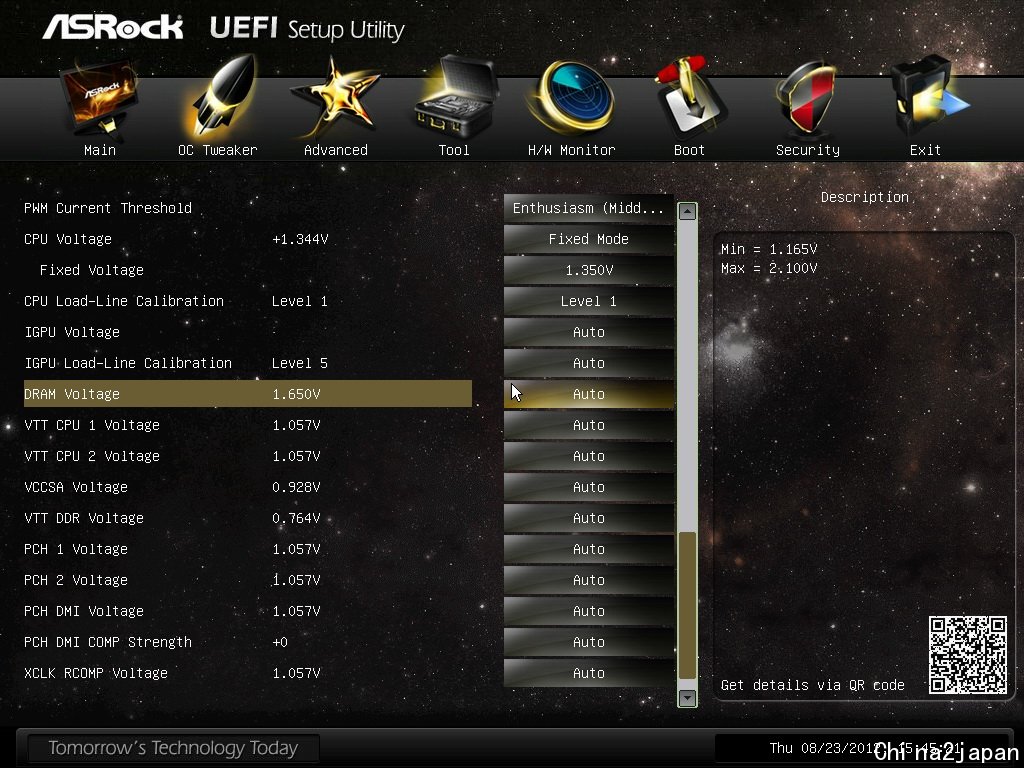

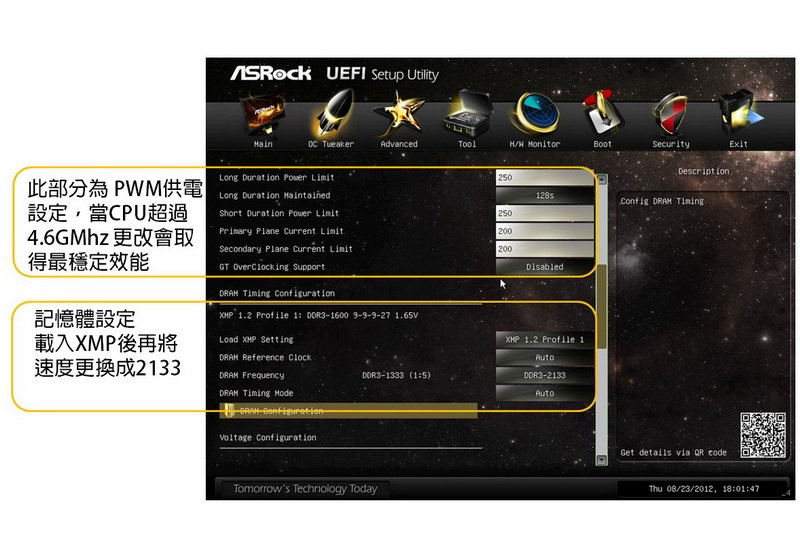

最終 BIOS 設定 看圖設定 (所有設定跟圖片內容一樣)

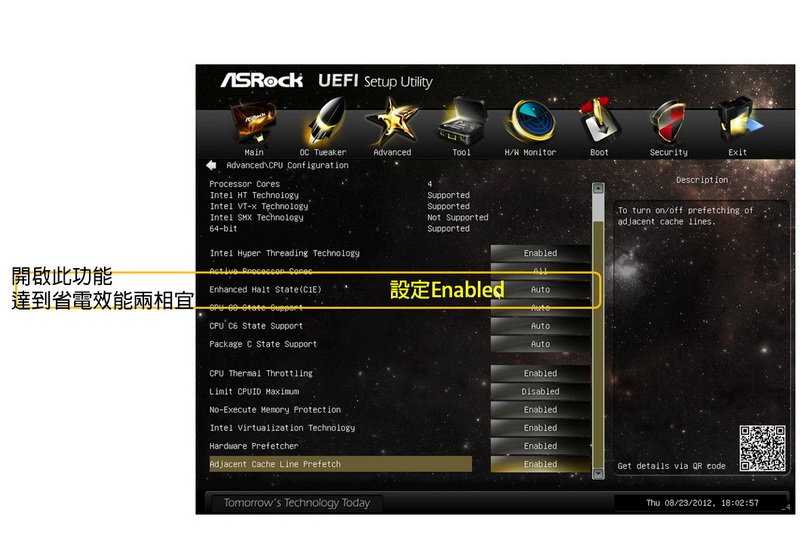

部分要注意，調整了NickShih's 設定檔後 此CPU設定選項設定如下 即可達到省電效能兩相宜
接下來就是做更多的效能測試，大家可以拿來比較一下家中的電腦 是否可以達到以下數據效能。

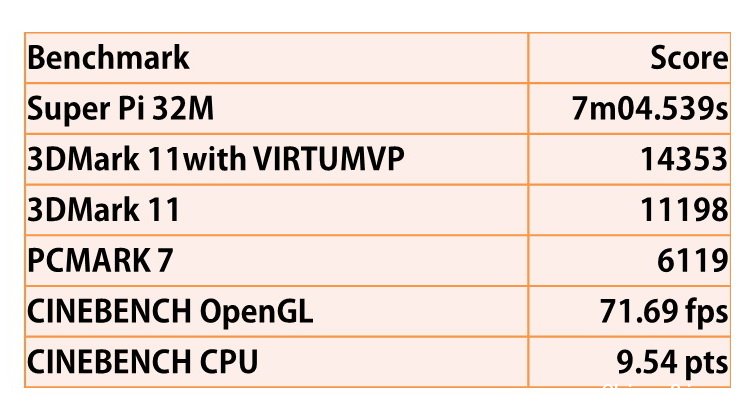

所有測試分數參考

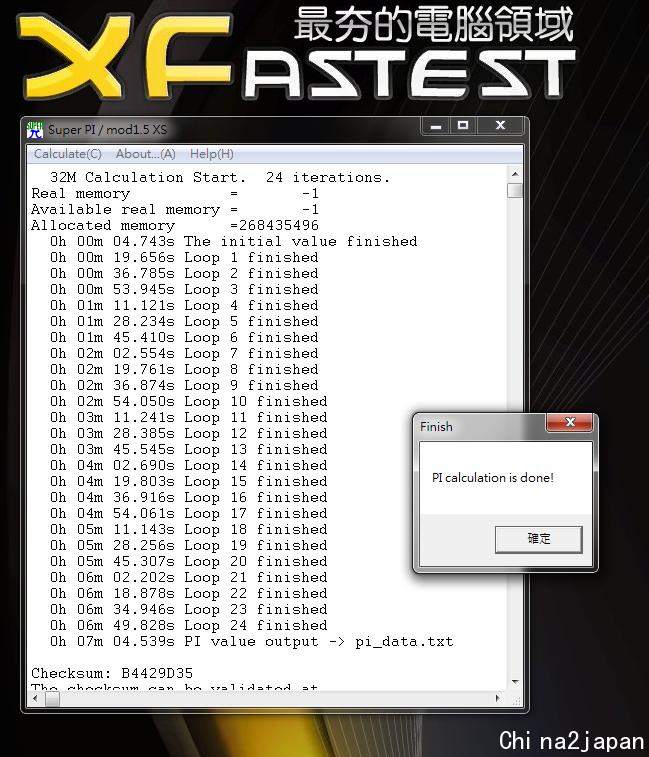

SuperPI

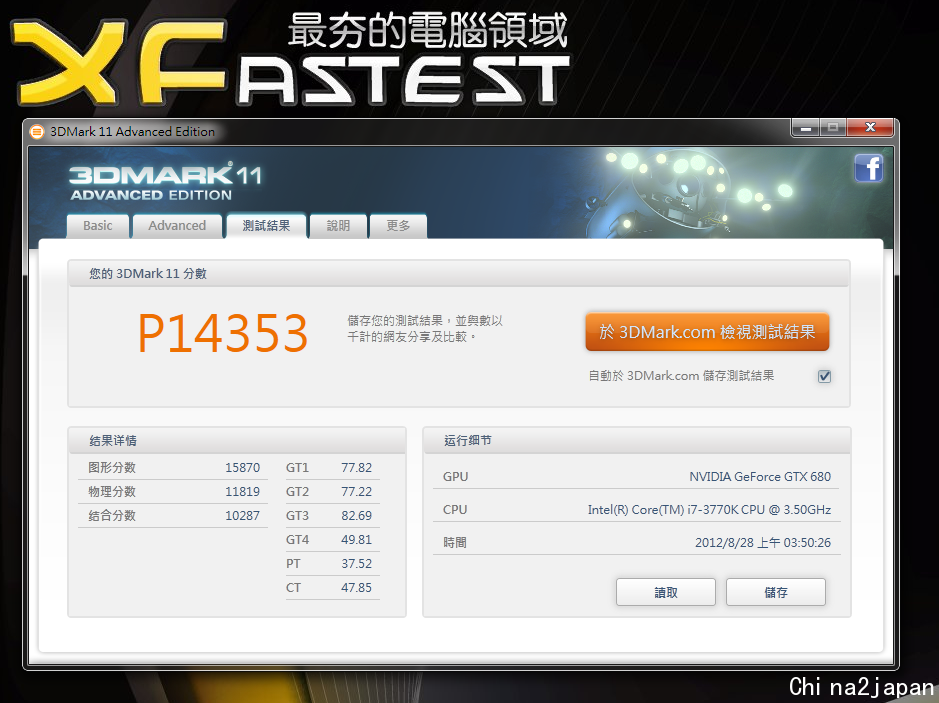

3DMARK 11 開啟 VIRTUMVP

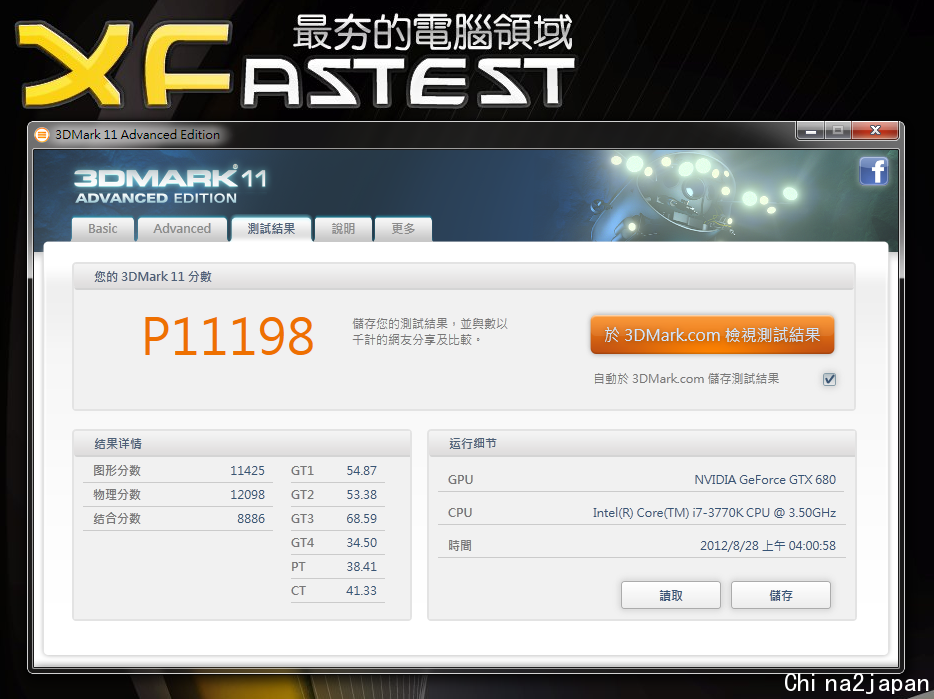

3DMARK 11 關閉 VIRTUMVP

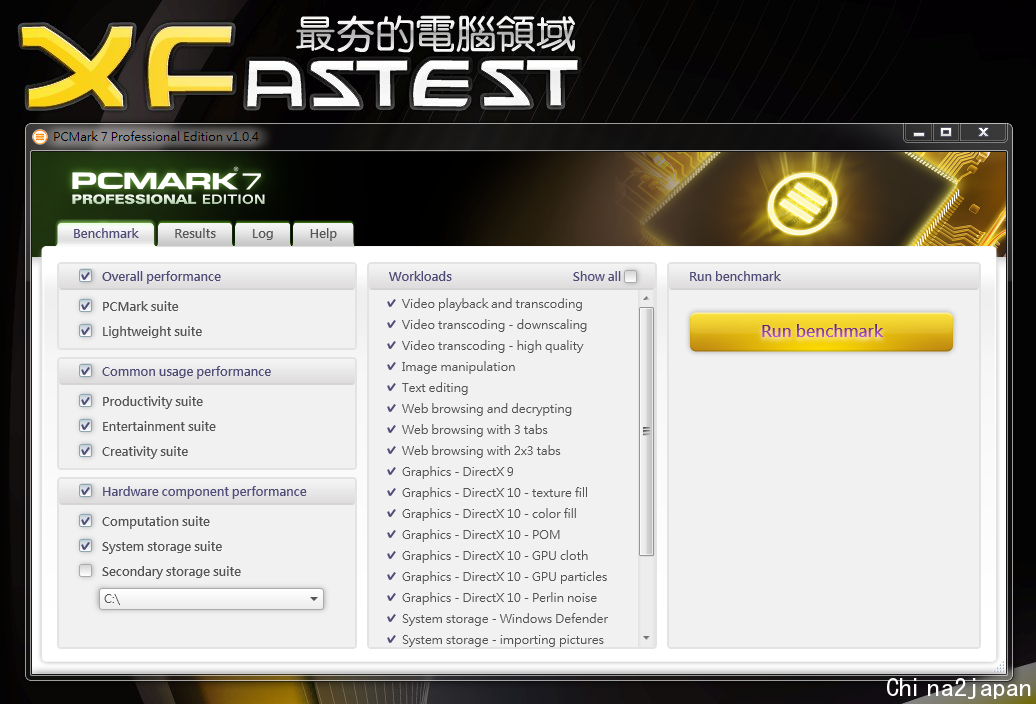

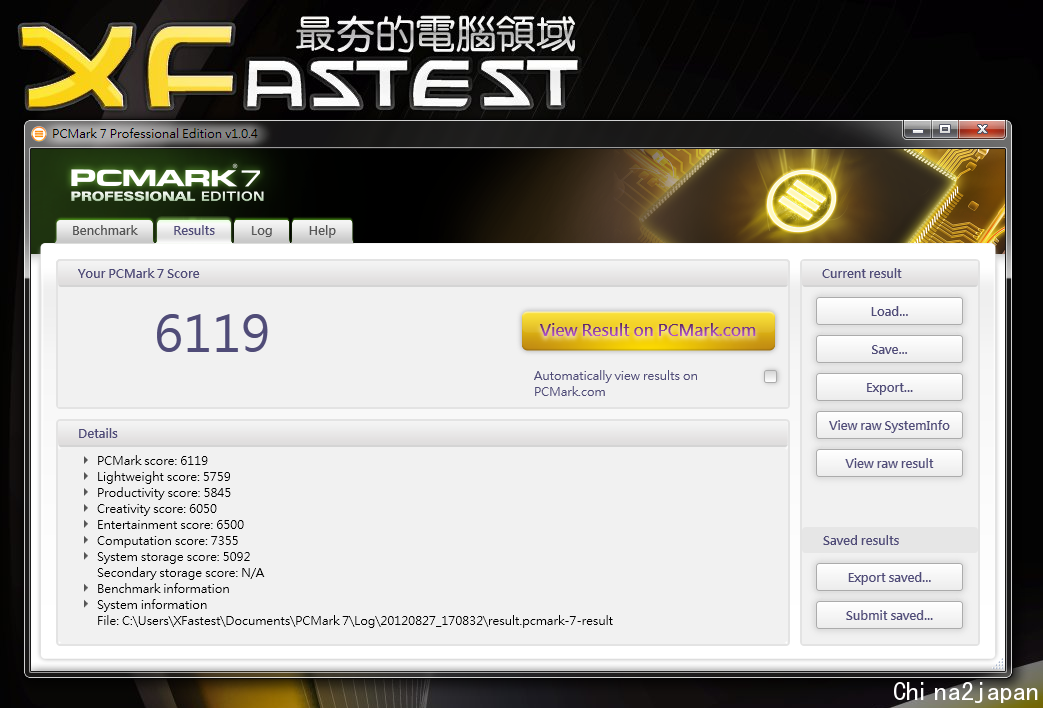

PCMARK 7 設定與測試

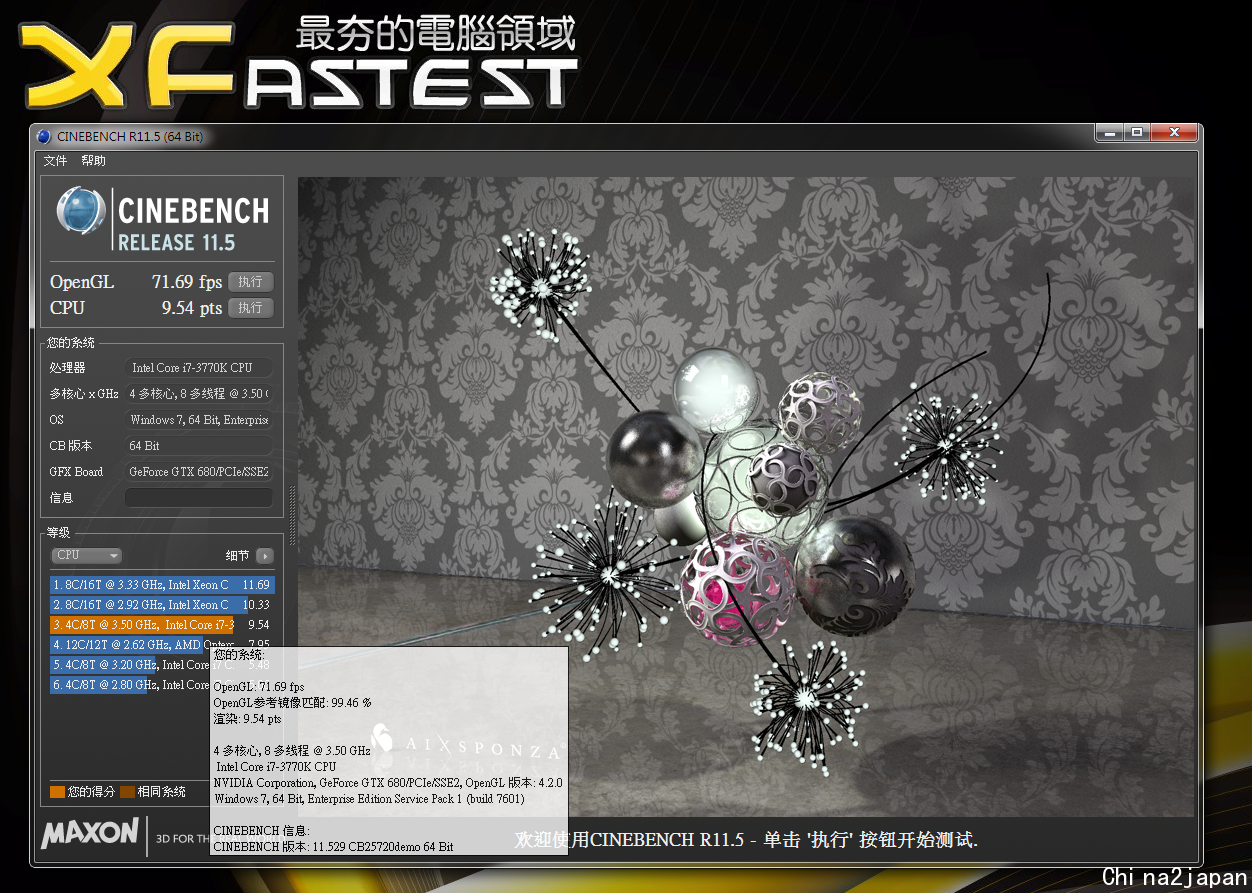

CINEBENCH
結論這幾天使用 ASRock Z77 OC Formula 的心得，可以說一切都很順心；特別是超頻設定只要簡單的使用Profile就可以讓手頭上的CPU穩定的超頻運作只有一個字爽；用料沒話說給一個讚、配色沒話說給一個讚、唯一美中不足的地方，就是音效卡使用的晶片；如果可以使用更高檔的晶片對要裝機超頻使用的玩家而言，可以有聲音加持在配上速度的快感就是心目中完美的電腦組合了，就像一台跑車配備了高級的音響那該有多爽快，以上分享感謝收看。
