2012年对于PC市场算是相当关键的一年，因为许多行动装置的市场纷纷抬头
尤其是手机或是平板计算机，对于传统PC或NB的市场有着不小的影响
这样的市场生态对消费者有不少的帮助，尤其今年MB市场也开始出现变化
许多品牌开始加强保固服务条款或内容，而GIGABYTE在台湾方面也推出四年保固
对中高阶的Intel Z77平台来说，入门款也较以往170美金起跳转变为120美金就有Z77可选择
而高阶Z77在价格方面比起同品牌上一代同级还要低10~15%，有些则是该品牌搭配促销方案
对MB市场还是金字塔顶端的价位，不过对真正有需求的消费者来说，小幅调低价位也不无小补
GIGABYTE在高阶MB产品线分为两种，第一种为Gaming系列，Z77型号为G1.SNIPER3
第二种为追求OC能力与效能极限所设计，也就是本回的主角 - Z77X-UP7
GIGABYTE多年以来习惯使用UD加数字来命名，此回新系列命名改为UP加数字的方式

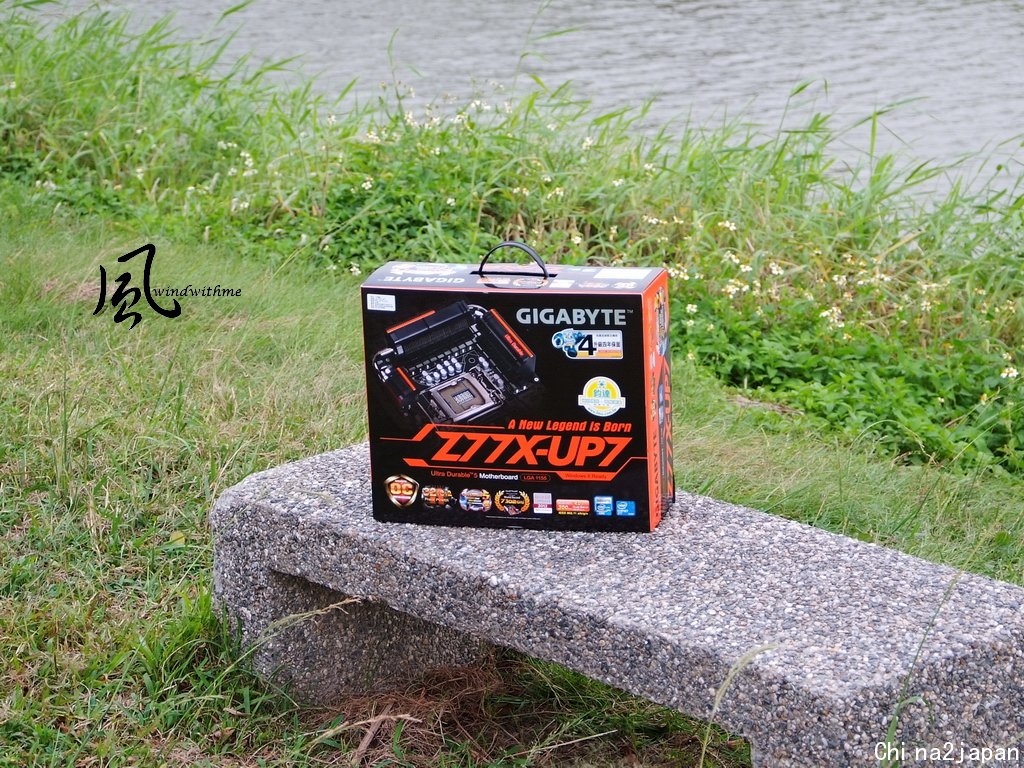

首先看到Z77X-UP7本体，颜色不同以往UD7全黑配色，改用黑橘两种颜色做为特色
Z77X-UP7采用E-ATX规格，尺寸为30.5cm x 26.4cm
不要碰到缩小尺寸的ATX Case，搭配一般常见ATX Case大都可以顺利安装
主打Overclocking市场，对于软硬件在超频的特殊设计会在以下介绍
内附配件一览
产品说明书、软件说明书、驱动软件CD
3.5吋前端访问控制面板、蓝芽4.0/WiFi扩充卡、4-Way SLI网桥
IO档板、后置SATA扩充挡板、SATA线材、WiFi扩充卡天线
CrossFireX / 2-Way与3-Way SLI网桥、电压量测转接线
主板左下
3 X PCI-E X16，支持X16带宽运作
2 X PCI-E X16，支持X8带宽运作
以上最高支持4-Way AMD CrossFireX/nVIDIA SLI技术
3-Way AMD CrossFireX/nVIDIA SLI带宽为X16 + X16 + X16
4-Way AMD CrossFireX带宽为X16 + X8 + X16 + X8
4-Way nVIDIA SLI带宽为X8 + X8 + X8 + X8
2 X PCI-E X1
网络分为Atheros GbE芯片与Intel GbE LAN芯片
内建Realtek ALC898音效芯片，最高可达7.1声道并支持High Definition Audio技术
Design in **ei
主板右下
2 X 白色SATA，Z77芯片组提供，SATA3规格
4 X 黑色SATA，Z77芯片组提供，SATA2规格
以上可以混合建立 RAID 0， RAID 1，RAID 5及RAID 10，最高效能依安装的SATA装置决定
4 X 灰色SATA，Marvell 88SE9172芯片提供，SATA3规格，支持 RAID 0，RAID 1
1 X mSATA，SATA2规格，安装mSATA后会让编号5的SATA2无法使用
右下方为除错灯号，M/B与SB为双BIOS切换器，蓝色圆形按钮为RST_SW
主板右上
4 X DIMM DDR3，支持1066/1333/1600/2666(OC)，DDR3最高容量可以支持到32GB
支持Extreme Memory Profile技术，旁边为24-PIN电源输入与前置USB 3.0扩充装置
主板左上
Z77X-UP7使用新式鳍片热导管，CPU金属盖采用电镀设计更添质感
上方热导管后方有2个8Pin电源输入，提供给在极限超频时的高耗电环境使用
IO
1 X PS2 键盘/鼠标
1 X D-Sub / DVI-D / HDMI / DisplayPort
6 X USB 3.0/2.0(蓝色)
2 X RJ-45网络孔
1 X S/PDIF 光纤输出
6 X 音源接头
评论

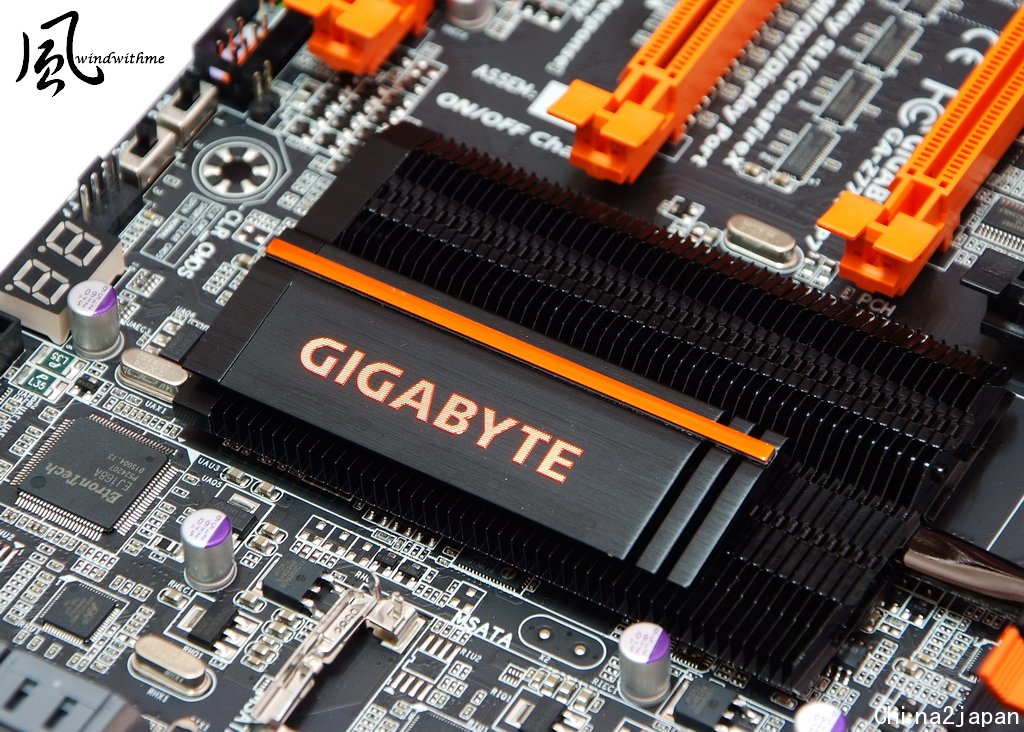

Z77芯片组高阶版本依然使用大面积散热片，看起来质感也相当不错
特殊设计的金属超薄鳍片，由照片中看起来与空气接触面的表面积更多，应该可以更有效率的散热
OC-Touch
Z77X-UP7这部分设计比Z68X-UD7提供更多丰富的OC功能
红色按钮为电源按钮，两组+与-拥有调整CPU或BCLK调整功能，Gear为调整BCLK级距切换
右方LN2模式切换开关，底下提供8种接点，让用户可以直接测量相关硬件的电压信息
GIGABYTE在ComputeX 2012时展出过IR3550 PowlRstage，新款供电设计提供给自家中高阶MB
主要是标榜每一相供电最高能提供60安培的耐电流能力与比先前供电设计更能有效降低运作温度
Z77X-UP7采用数字供电设计高达37相，细分为32相CPU + 2相VTT + 3相Intel HD GPU
GIGABYTE UEFI接口提供七种不同的语言接口，印象中先前好像没有Korean语系
Intel Core i7-3770K预设倍频为35，将其更改为48，也就是4800MHz
X.M.P.选项开启，依此款CORSAIR DDR3规格会自动调整为2400的频率与参数
Vcore Loadline Calibration对CPU超频来说是一个相当重要的选项
CPU电压设定为1.350V，Vcore Loadline Calibration为默认值，在CPU全速时电压会往下掉两个等级左右
图中设定更改为Extreme，CPU设定1.350V，在待机时为1.356V，CPU全速时为1.368V
将i7-3700K设定为1.350V，可以稳定通过以下多种测试软件
DDR3电压设定为1.650V，以上为本篇超频分享中两个主要硬件的电压数据
测试平台
CPU: Intel Core i7-3770K
MB: GIGABYTE Z77X-UP7
DRAM: CORSAIR Dominator Platinum CMD16GX3M4A2400C9
VGA: PowerColor AX7970 3GBD5-2DHV3
HD: CORSAIR Performance Pro Series 256GB
POWER: Thermaltake TR2 600W
Cooler: CORSAIR Hydro Series H100
OS: Windows8 64bit
CPU 100.0 X 48 => 4801.5MHz(关闭Turbo Boost与C1E)
DDR3 2401 CL9 11-11-31 1T(开启X.M.P.模式)
Hyper PI 32M X 8 => 10m 53.985s
CPUMARK 99 => 756
Nuclearus Multi Core => 35398
Fritz Chess Benchmark => 37.79/18137
评论
沙发*/-93
评论
CrystalMark 2004R3 => 411934
CINEBENCH R11.5
CPU => 9.78 pts
CPU(Single Core) => 2.04 pts
PCMARK7 - 6140
Windows8体验指数 - CPU 8.4
小弟windwithme第一次使用Windows8于测试分享文章上面
Hyper PI 32M的数据可以看到明显增快30~40秒的速度出现，其他软件或多或少也有极小范围的增加
特殊的是使用Windows8体验指数，摆脱以往CPU最高只能达到7.8分的数据限制
此外Windows8的安装容量大约比Windwos7小上10GB左右，在开机进入到使用画面的时间会较快一点
开始画面类似平板或手机等触控装置在使用，进入主画面后与Windwos7接口差异不大
不过功能或选项有些许不同，对于一般使用者来说，要上手需要花一些时间来习惯有些不同的界面
DDR3使用美国CORSAIR Dominator Platinum系列，型号为CMD16GX3M4A2400C9
外包装十分地特殊，使用两层包装盒迭在一起，打开后每一层各放4GB X 2
Dominator Platinum为CORSAIR最高阶的DDR3产品线
在散热片的质感与设计方面都比以往Dominator GT系列还要更好
图中为DDR3 2400 4GB X 4，网络数据查到Dominator Platinum已推出DDR3 2800的等级
DDR3顶端加上白色金属质感散热片，个人猜测这部分有可能是命名为Platinum的由来
搭载CORSAIR自家DHX(Dual-path Heat eXchange)Cooling技术，标榜有更好的散热能力
而在通电使用时，在黑色散热片顶端会发出蓝白色的光，对于质感方面也有加分的效果
DRAM带宽测试
DDR3 2401 CL9 11-11-31 1T
ADIA64 Memory Read - 24658 MB/s
Sandra Memory Bandwidth - 28598 MB/s
MaXXMEM Memory-Copy - 28481 MB/s
测试中主要是DDR3 2400 1T与4G X 4的环境下运作
Z77X-UP7在使用4DIMM的超频能力也有不错的表现，不会因为2 / 4DIMM而出现超频范围落差过大的状况
DDR3 2600.8 CL10 12-12-34 1T
ADIA64 Memory Read - 25760 MB/s
Sandra Memory Bandwidth -30088 MB/s
MaXXMEM Memory-Copy - 28829 MB/s
DDR3 2667.8 CL11 12-12-35 1T
ADIA64 Memory Read - 25935 MB/s
Sandra Memory Bandwidth -30221 MB/s
MaXXMEM Memory-Copy - 29371 MB/s
以上三种DDR3超频频率比较过后，可以看到DDR3 2400~2666都有循序渐进的带宽提升
虽说在Ivy Bridge架构下，带宽提升的范围不大，但在极限频率却比Sandy Bridge架构还要进步许多
对于DDR3超频技巧，个人认为有先天上的体质因素，再搭配后天加高电压或是调效参数
花些时间由这几点来掌握，让自己拥有的DDR3透过优化参数或提升到最佳频率应该并非难事
评论
LZ下次发SHOW区吧，门户妥妥的！
评论
这是赶上直播么？不会插楼吧~~感觉技嘉的板子也越来越重视卖相了。
期盼能看到更深厚的内功*/-52
评论
3D效能分享 - PowerColor撼讯 AX7970 3GBD5-2DHV3
3DMark Vantage => P33910
StreetFighter IV Benchmark
1920 X 1080 => 383.69 FPS
Unigine Heaven Benchmark 3.0
1920 X 1080 => 100.7 FPS
搭载高阶VGA - AMD Redaon 7970的3D效能相当高，可惜小弟目前手边只有7970单卡可以使用
对于单卡VGA的3D效能来说，Z77X-UP7表现在水平之上，仔细比较之后3D效能有3~5%的落差
看起来有可能是使用Windows8或是改用AMD新版驱动软件所造成的差异性
将来有机会的话，个人会运用3DMark Vantage在有关3D效能方面再多做比较
耗电量测试
系统待机时 - 103W
运作LinX让CPU全速时 - 246W
执行FurMark测试 - 430W
i7-3770K关闭C1E同时超频至4.8GHz，此时再搭载一款高阶VGA - AMD HD7970
平台中使用非80Plus规格的600WPower Supply，来比较以上三种状况的耗电量表现
待机时的耗电量比起以往的测试算是相当地低，CPU或GPU全速运作时的耗电量也明显升高
可见得Z77X-UP7虽然使用高达32相的CPU供电，在耗电量表现并不会增加额外的负担
温度表现(室温约26度)
系统待机时 - 33~38
运作LinX让CPU全速时 - 80~86
使用i7-3770K超频到4.8GHz的散热环境，较建议搭载高阶空冷或水冷散热器比较不会过热
测试时的室温与夏天相比之下已经下降约6度左右，CPU全速大约在80~86度
如果是冬天10几度的环境温度会让CPU全速温度再更为降低一点
对于这样的温度表现，还是会建议如果要放入Case长期使用的话，内部风扇对流相当重要
同样在室温约26度，以测温工具测量到MOSFET温度
GIGABYTE在ComputeX 2012时已展出过IR3550 PowlRstage，为自家高阶MB新款供电设计
待机时关闭C1E功能，待机环境下最高约35.7度，CPU烧机时最高约46.7度
以上的温度表现算是相当地低，日后会再拿来与其他不同的Z77 MOSFET做温度比较
GIGABYTE Z77X-UP7
优点
1.UP7使用10层PCB设计，比起先前UD7版本拥有更多的超频设计与更好的硬件规格
2.导入UEFI BIOS技术，并提供两种BIOS接口让用户选择
3.独特的OC-Touch超频设计与CPU数字供电高达32相能提供更高极限的超频能力
4.采用IR3550 PowlRstage新式供电设计，能有效将MOSFET温度压得更低
5.相当特殊蓝牙4.0 / Wi - Fi扩充卡，在各种行动装置流行的年代，能有更便利的应用层面
6.最高支持4-Way AMD CrossFireX/nVIDIA SLI技术
缺点
1.CPU电压在默认设定的待机与全速时波动较大
2.DDR3带宽表现还有进步的空间
3.音效芯片建议可以用更好的等级
效能比 ★★★★★★★★★☆ 89/100
用料比 ★★★★★★★★★☆ 90/100
规格比 ★★★★★★★★★☆ 92/100
外观比 ★★★★★★★★★☆ 88/100
性价比 ★★★★★★★☆☆☆ 69/100
Z77X-UP7在软硬件方面都比起上一代Z68X-UD7有更多方面的加强
例如采用新式IR3550 PowlRstage供电设计与CPU数字供电提升到32相
支持到最高4-Way AMD CrossFireX/nVIDIA SLI技术与独家蓝牙4.0 / Wi - Fi扩充卡
OC-Touch超频设计能让使用者在**机超频或是极限测试下有更方便的功能
对于配色设计也从全黑色系改为黑橘配色，在外观视觉感也比以往还要好一些
Z77X-UP7型号为GIGABYTE在Z77中最高阶的型号之一，搭载2012年来自家最高等级的用料与规格
不过也正因为是高阶最顶级的产品，市场价格也是在Z77 MB中属于相当高阶的定位
面对金字塔顶端的MB产品，在C/P值往往不会有太高的分数，适合于预算高也追求顶级配备的消费者族群
近期windwithme分享过GIGABYTE Z77X-UP7与ASUS Maximus V Extreme这两大品牌高阶Z77
主要在空冷超频或其他效能的测试，而对高阶Z77有预算也在比较何者较优的消费者，希望能提供一个较完整的参考:)
