ASRock 首款超頻專用主機板 Z77 OC Formula。此款由全球超頻冠軍 Nick Shih 親自為 PC 狂熱者量身打造的主機板,集結眾多旗艦規格與新穎技術,火力十足搶攻高端超頻市場!由超頻教主 Nick Shih 加持過的這款 Z77 OC Formula主機板,以極致硬體用料廣開超頻潛力,提供各項便利超頻調節的操作方案,具備比市面上任何號稱「超頻」主機板的產品更多細節規劃的巧思,以及最華麗的工藝設計。


彩盒包裝設計,已黃色跑車象徵對速度的渴望;同時主要色調以黑底配上藍寶堅尼的黃色。


包裝側面規格說明,主要效能表現就是4 DDR3 3000+。這可不是一般主機板可以達到的效能。


包裝背面清楚的告訴你,只要你的CPU夠強此OC Formula要跑7GHz沒問題啦


Z77 OC Formula 特色說明
包裝翻頁說明,裡面清楚瞭說明OC Formula的特色。

有以下三大特色
Formula Power Kit

穩定的電流供應是超頻主機板的重要支柱,Formula Power Kit 內含5種穩定的供電解決方案,助您超頻一臂之力。

Digi Power 數位供電設計

採用 CHIL 8328 晶片組,支援數位 PWM供電,能更流暢地提供 CPU Vcore 電壓;

雙層堆疊MOSFET (Dual-Stack MOSFET)

以雙層矽晶片,採立體堆疊式設計,創造更低的Rds(on),提供更好的 CPU 供電效率。相較於舊式鐵粉芯電感,新式

優質合金電感(Premium Alloy Choke)

強調其特殊合金配方,能將鐵損情況有效降低 70%,而

三段式濾波電容 (Multiple Filter Cap)

使用三種不同濾波電容,包括MLCC、POSCAP及DIP 電容,分別協助過濾高、中、低頻雜訊,提供 CPU更乾淨的電源。強大的

12 + 4電源相位設計(12 + 4 Power PhaseDesign)

則可有效降低每相電源負荷,締造更高超頻極限。




Formula Cooling Kit
優秀的冷卻系統能釋放更多超頻潛力。華擎Formula Cooling Kit 能讓主機板在進行極限超頻時,依然保持良好的散熱效果!雙效複合式散熱器 (Twin-PowerCooling) 結合主動式風冷和水冷技術,雙效合一散熱方案可強化系統的對流效果;該板採用8 層板PCB 設計, 4 x 2OZ 銅電路板,相較於市面上6層板 PCB, 2 x 2OZ的Z77主機板產品,華擎Z77 OC Formula在極限超頻的狀況下,更能有效抑制 PCB 溫度;吸睛破表的規格包括獨家贈送的GELID GC-Extreme散熱膏 (GELID GC-Extreme Thermal Compound),ASRock/GELID 攜手合作,附贈的此款散熱膏,擁有極佳的熱傳導性,即使主機板在低溫環境中進行 LN2 極限超頻,該散熱膏也不會發生結凍情形。

Formula Connector Kit
嚴選料件的Formula Connect Kit 讓您贏在超頻起跑點上!高密度電源針腳 (Hi-Density Power Connector) 採用實心方形針腳設計,能更有效率地進行供電並擁有更佳的導電性,進而減少23%的電源耗損,以及降低22℃針腳溫度;CPU 腳位與 DRAM 插槽皆使用 15μ金手指 (15μ Gold Finger) ,提供高頻時最佳效率,讓您更輕鬆地對 CPU 和記憶體進行超頻。




除3大Formula Kit特色外,「規格滿溢」的 Z77 OC Formula還有更多內置的便利超頻按鍵,

Rapid OC

按鈕可手動調整 CPU時脈、BCLK 頻率與 CPU Vcore 電壓值,取得最佳的超頻表現。針對需要經常重新安裝顯示卡的使用者設計的3組

PCIe ON/OFF

開關,能輕鬆啟用或停用 PCIe 插槽;超頻玩家們還可利用

V-Probe

便捷地透過電錶量得超頻狀態中正確的電壓值。




UEFI 新玩意兒

BIOS 中的超頻選項及易用性與硬體一樣重要,同樣成為決定主機板是否受到玩家青睞的關鍵。華擎Z77 OC Formula 在 UEFI 中搭載許多超頻新玩意兒,為該板增添更多魅力賣點!

NickShih 的超頻設定檔 (NickShih’s OC Profile)

內含超頻教主的獨家秘技,能自動偵測 CPU,提供不同超頻等級的選項;想要追求極限的超頻玩家們可透過

電壓微調控制器 (Fine-Tuning V-Controller)

功能,體驗更多電壓設定選項;

參數調節器 (Timing Configurator)

中有許多細部 DRAM 設定值,讓玩家更便捷地進行進階調整;華擎

Interactive UEFI

是業界首創具有背景音效、視覺動畫的 UEFI 設定畫面,以更生動活潑的操作介面,為用戶增添設定樂趣。此外,使用者更可在 UEFI 設定和 Formula Drive中透過

多點溫控 (Multi-Thermal Sensor)

的圖形介面,追蹤和控制主機板不同部分的溫度。






Z77 OC Formula 包裝配件

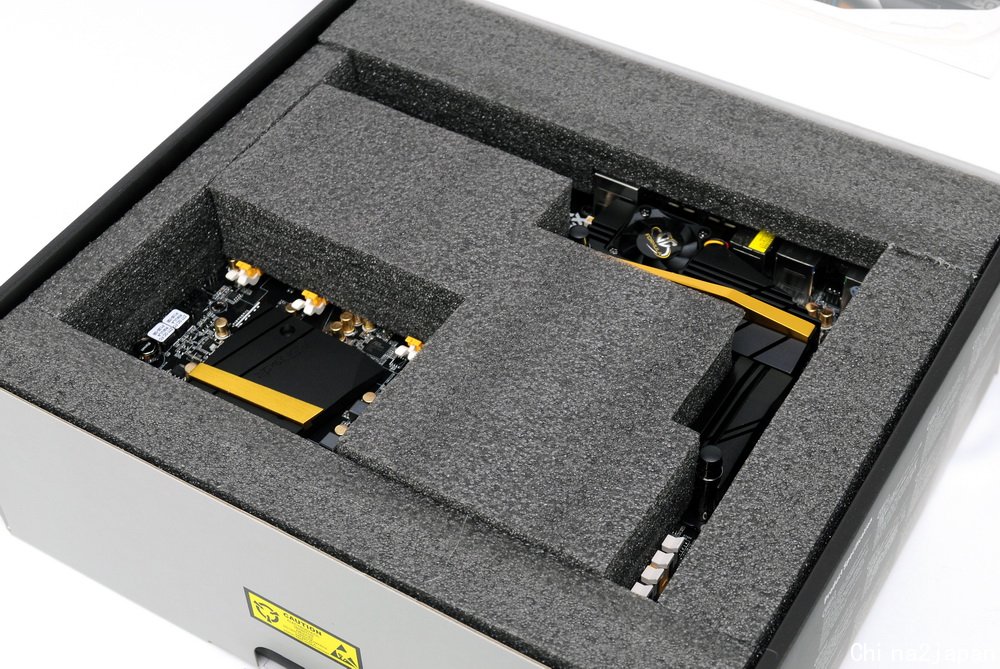

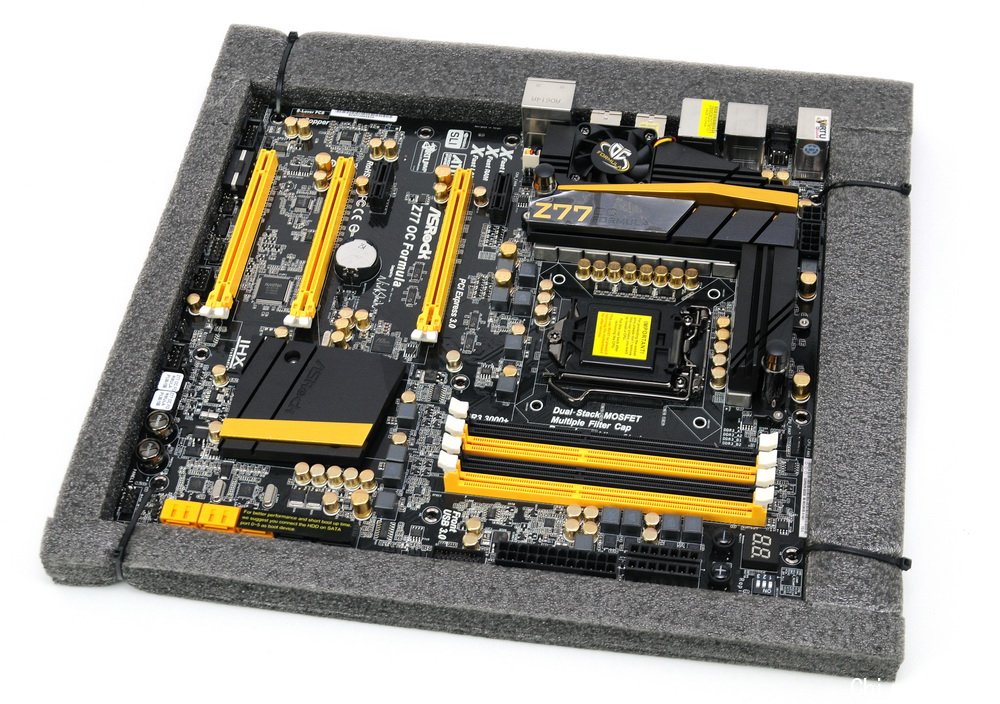

在內包裝方面,OC Formula在本體保護更用心,不外乎就是確保產品交付到消費者手中的完整度。


Z77 OC Formula本體還束線帶將他牢牢固定


配件部分包裝也相當用心,提供了收納袋把線材零件收納好


收納袋裡面提供了一個超頻專用散熱膏,散熱效能可以媲美外面市售的高價散熱膏喔


Z77 OC Formula 本體說明 - I

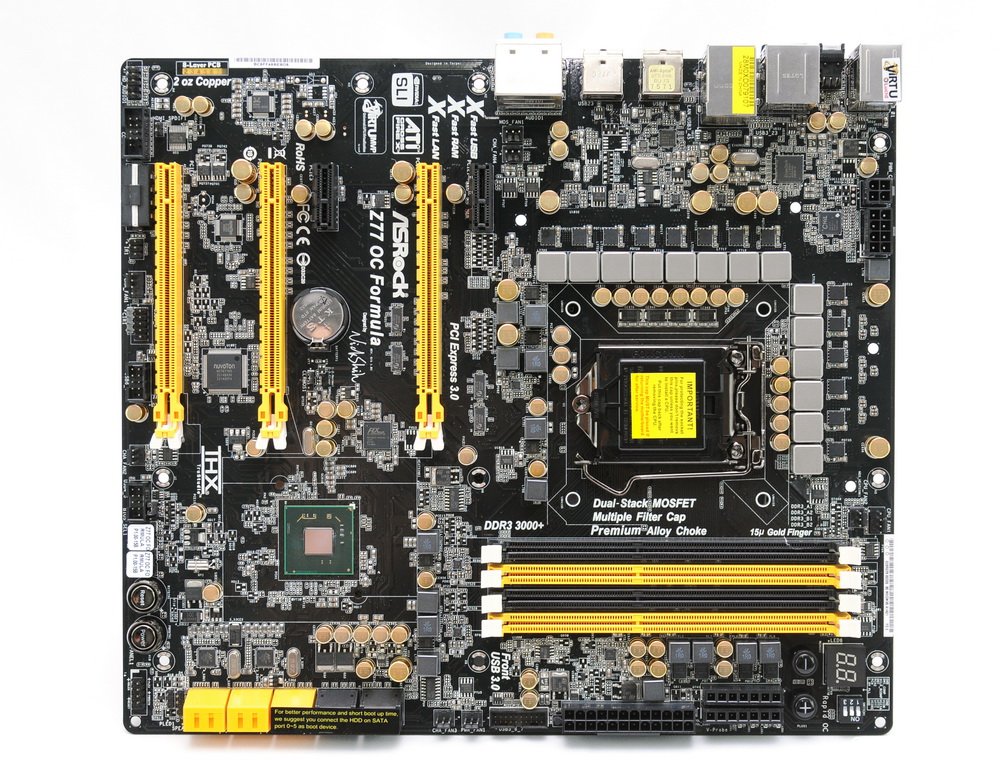

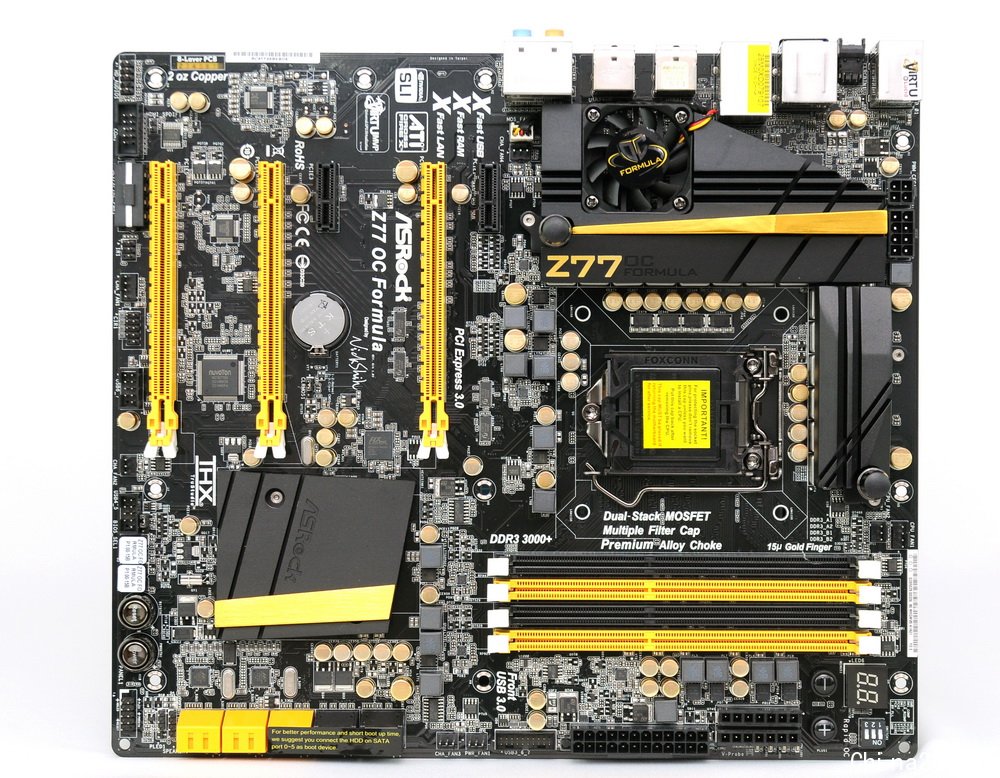

Z77 OC Fomula 主機板配色 主體採用黑色設計搭配黃色,讓人第一眼就想到藍寶堅尼。是否意味著速度的渴望。

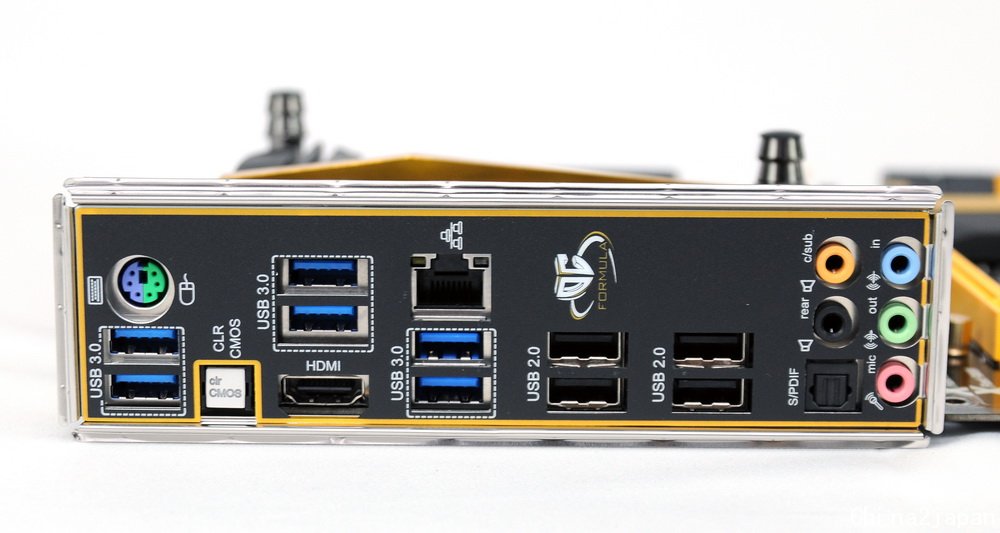

IO Port部分有別於一般Z77 主機板 , 在內建顯卡輸出方面只保留了HDMI ,並提供了6組 USB3.0

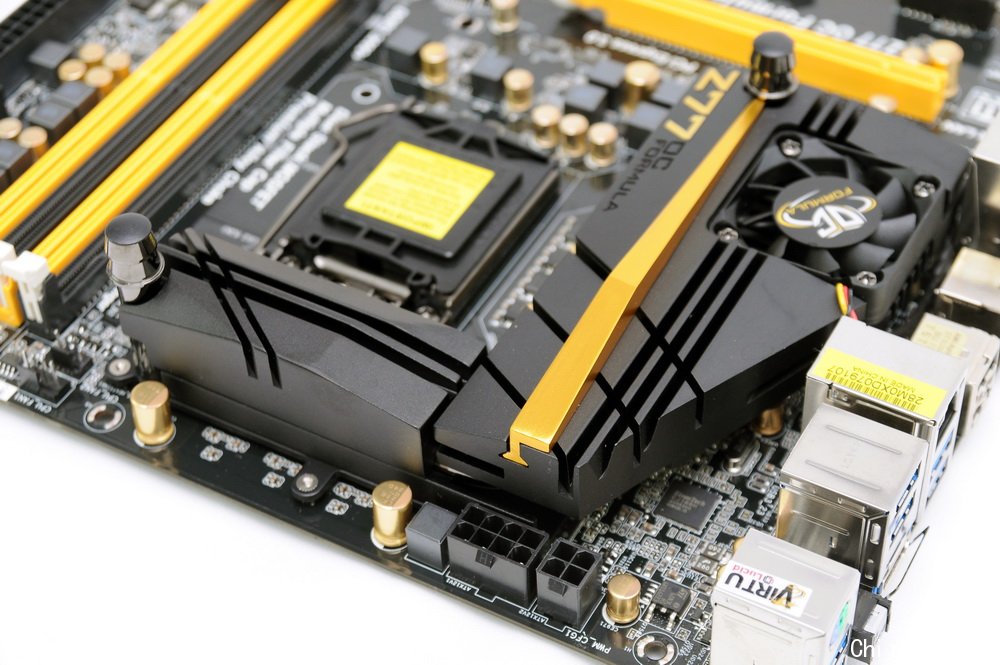

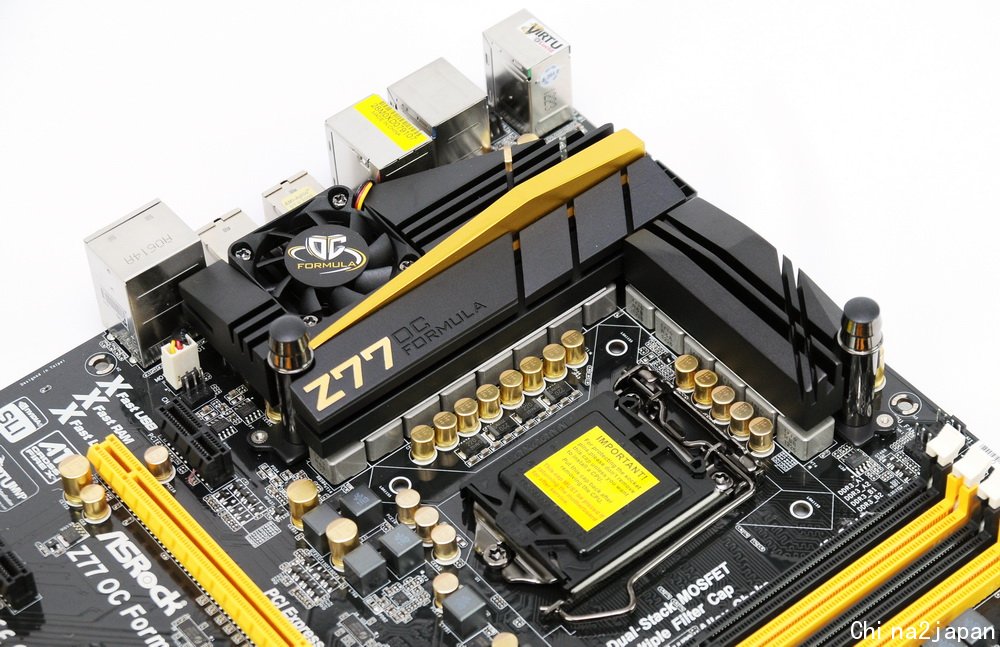

在PWM 供電部分採用了Digi Power 數位供電設計,PWM散熱器實足用料再搭配主動式散繞空冷設計還可以自行加裝水冷。


主機板供電也提供了8+4的設計,接觸點採用高密度電源針腳 (Hi-Density Power Connector) 採用實心方形針腳設計

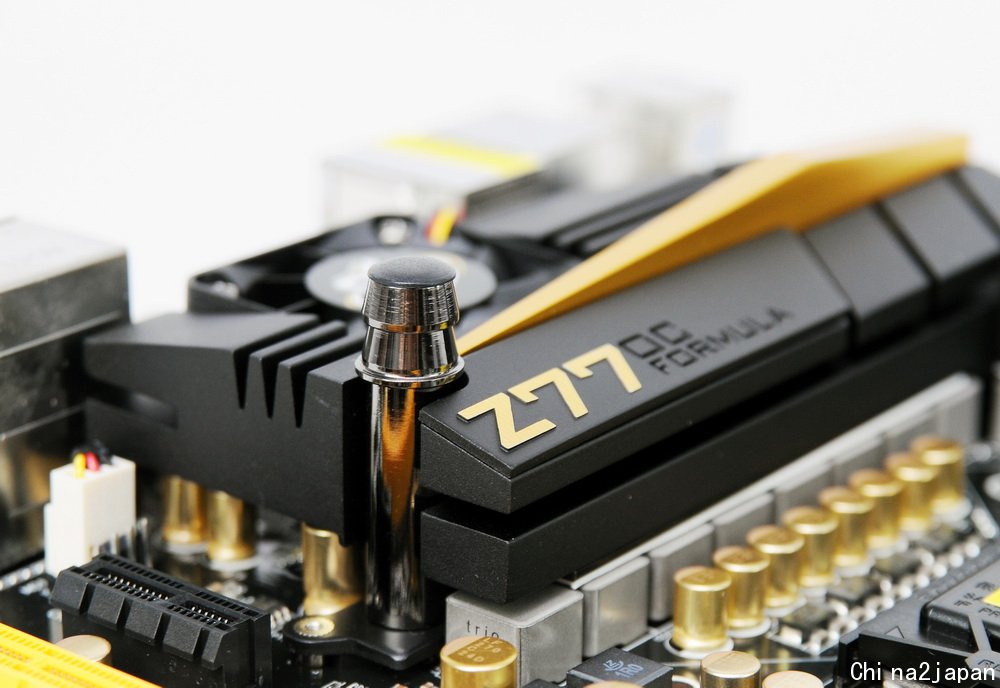

水冷接管使用設計採用三分管設計,接水冷時水流更順暢

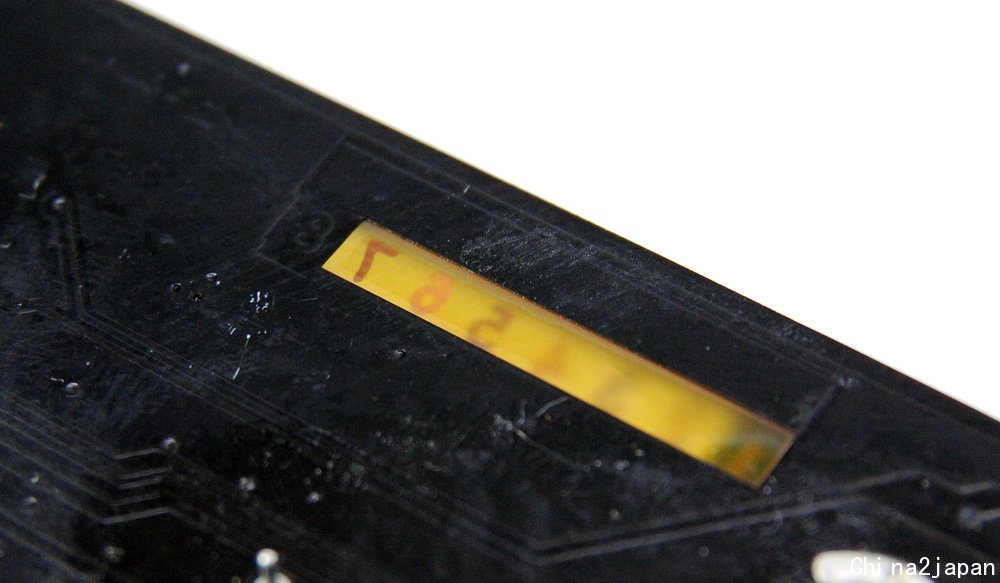

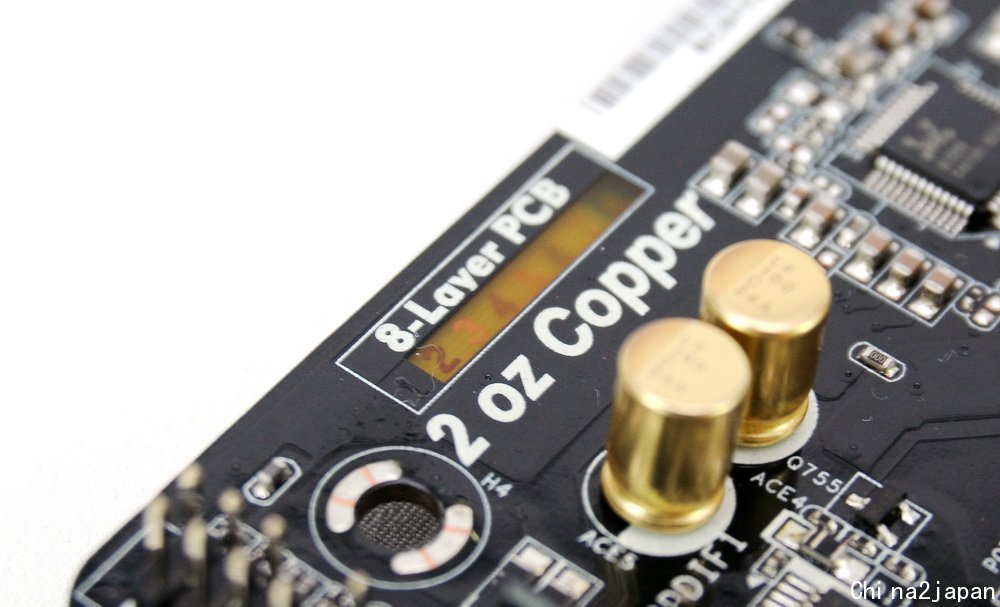

8層的PCB版設計可以在主機板左上角輕易分辨

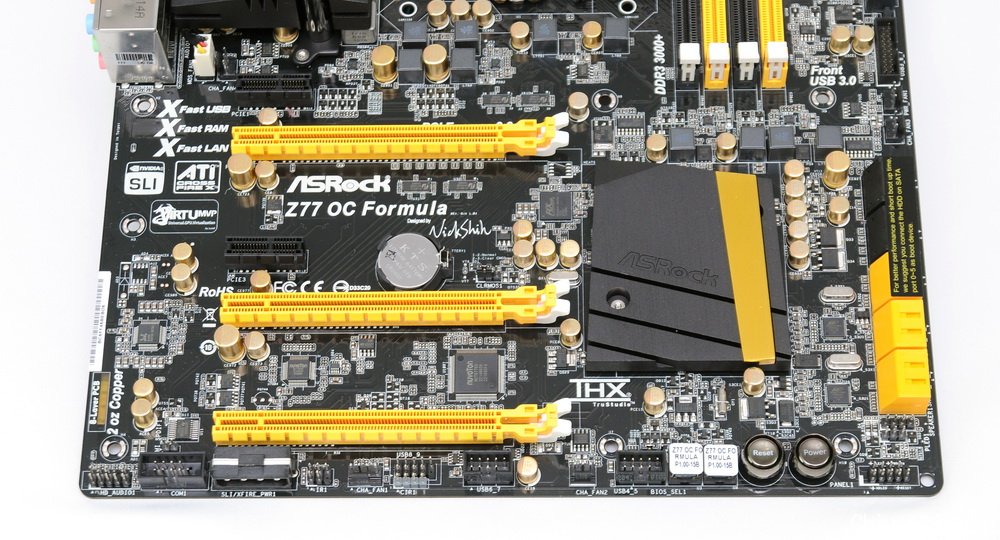

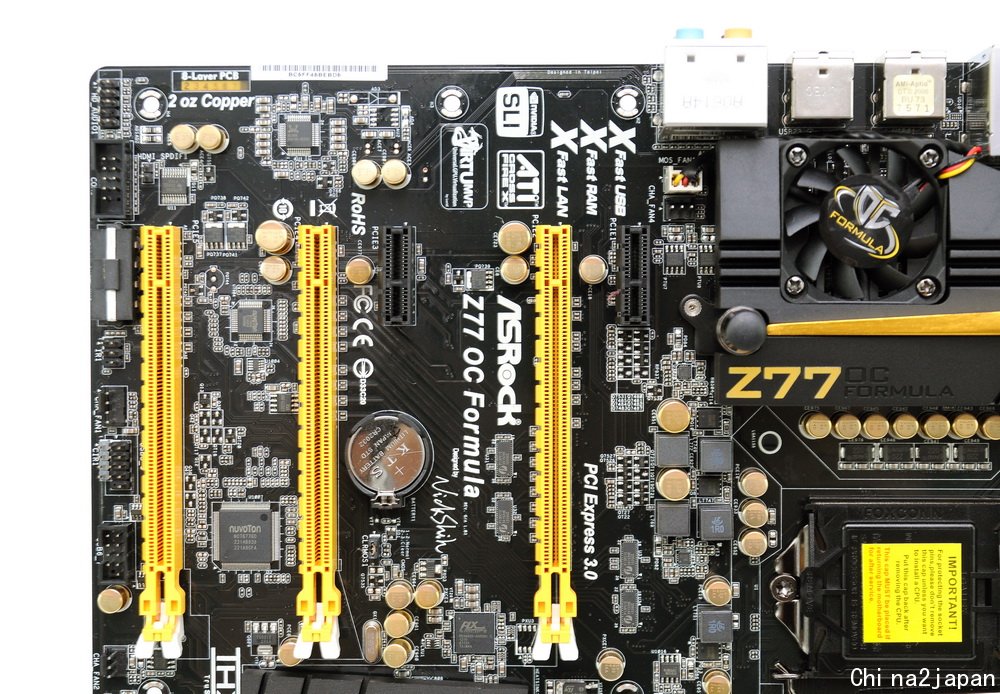

在外接卡設計部分採用 2組PCI-E 3.0x16 和 1組PCI-E 2.0x16 和 2組 PIC-E x 1。


在內接IO Port部分,有提供Power ON/OFF 和 Reset開關和USB2.0 & USB3.0 ,超頻設計部分提供了大4pin的顯示卡電源輸入設計,當顯示卡要重度超頻時此設計相當重要


Z77 OC Formula 本體說明 - II

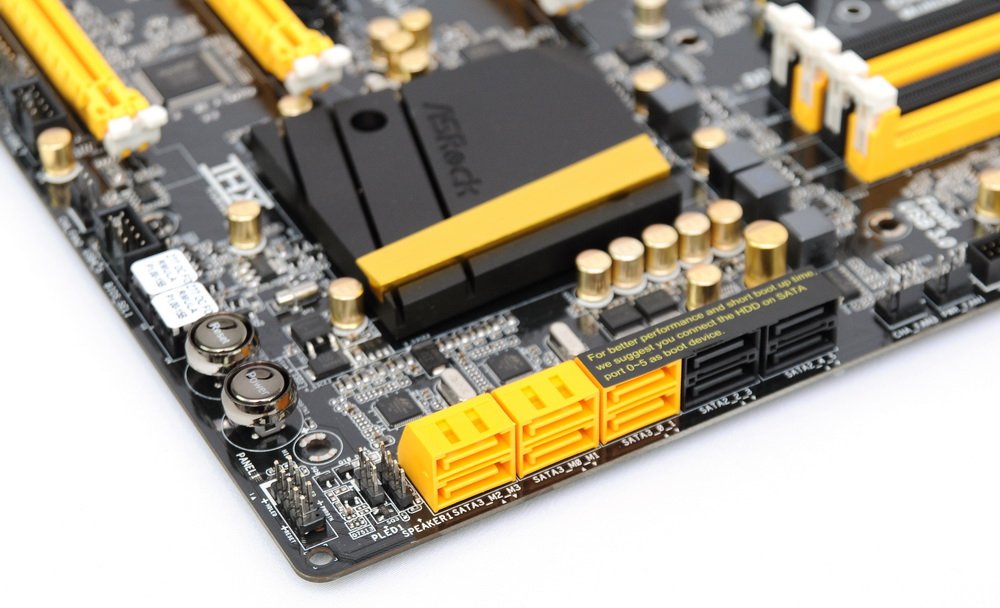

SATA Port 部分提供了 4組 SATA2 和 6組 SATA3

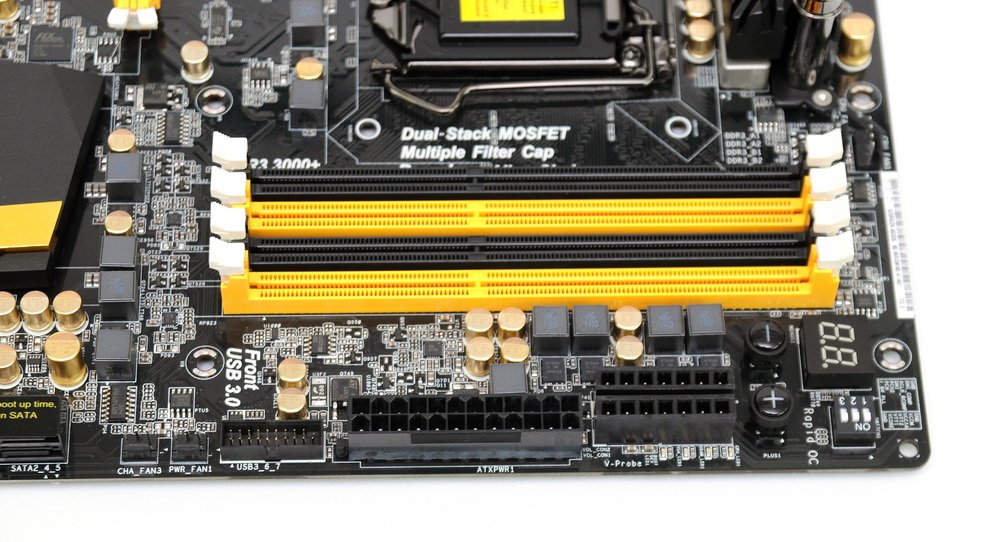

記憶體部分最高可支援到32GB,而最快速度可以達到DDR3 3000Mhz喔

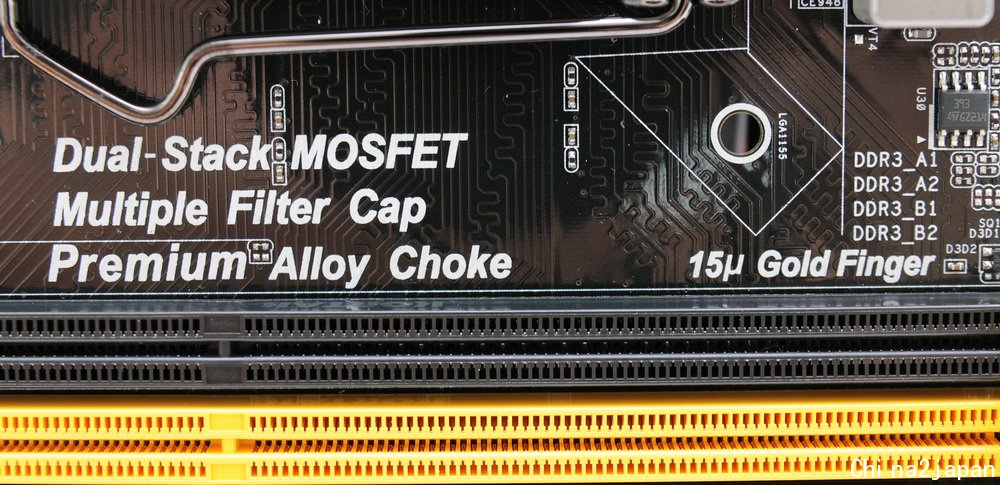

CPU 腳位與 DRAM 插槽皆使用 15μ金手指 (15μ Gold Finger) ,提供高頻時最佳效率,讓您更輕鬆地對 CPU 和記憶體進行超頻

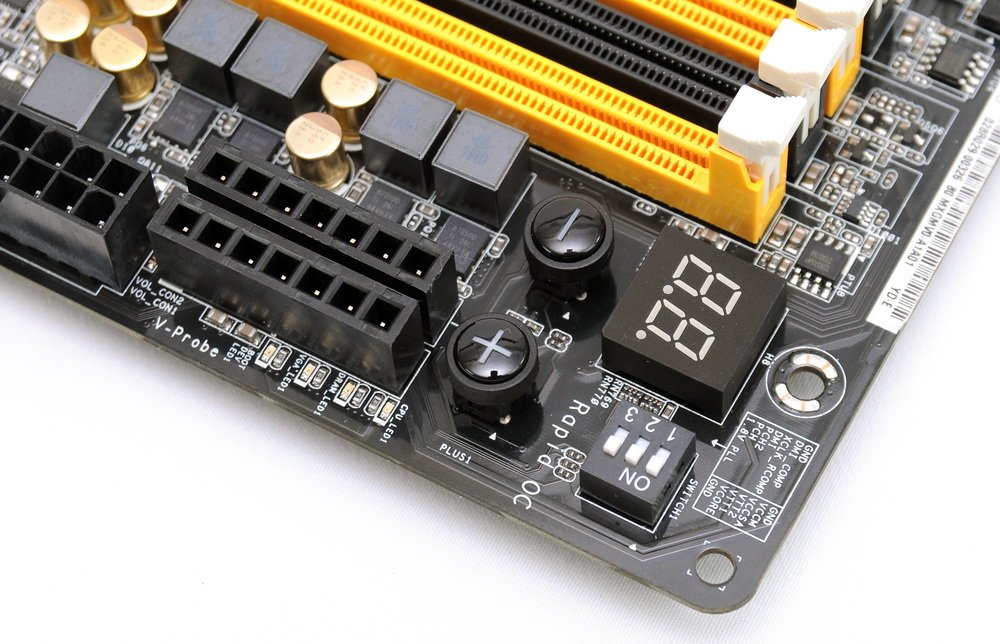

為超頻而生的主機板當然也提供了外接測試接點V-Probe,讓超頻玩家可以使用更精密的測試儀器測量主機板電源狀況
透過Rapid OC,可以按鈕手動調整 CPU時脈、BCLK 頻率與 CPU Vcore 電壓值,取得最佳的超頻表現
PCIe ON/OFF 設計3組開關,能輕鬆啟用或停用 PCIe 插槽



Z77 OC Formula 番外篇

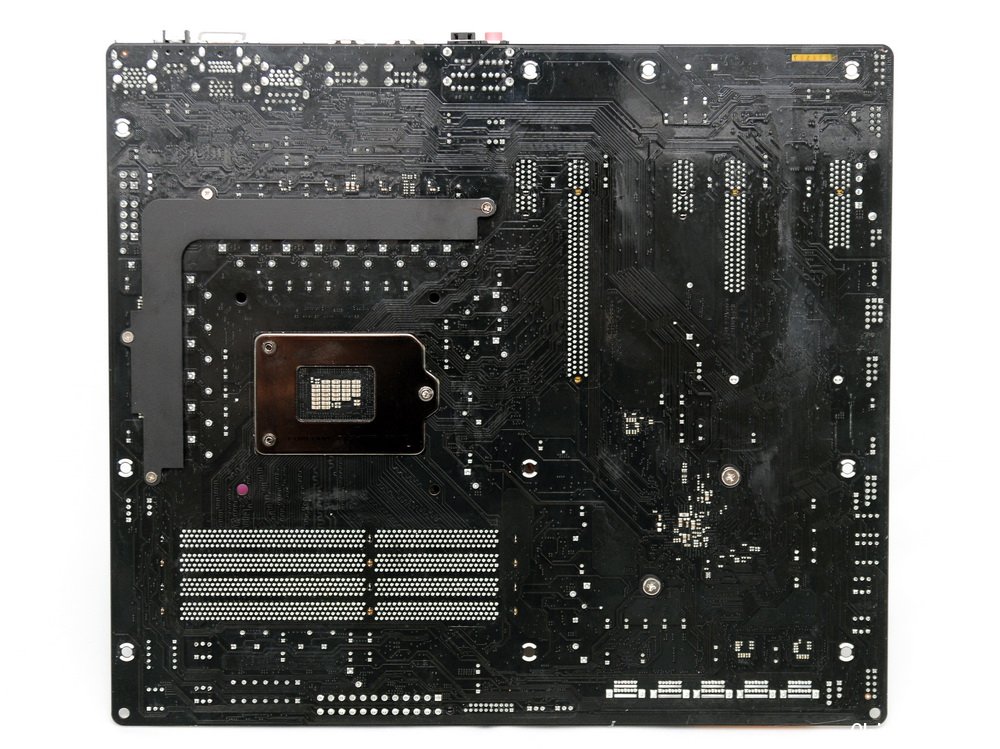

Z77 OC Formula 採用黑色PCB版設計,主機板背面可以一目了然

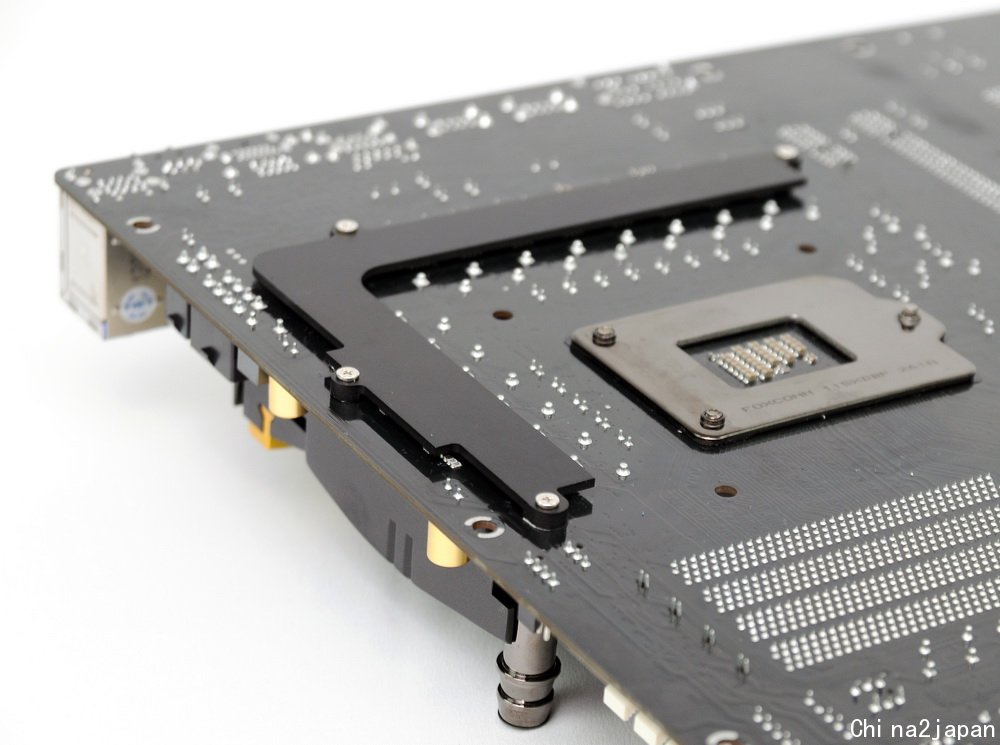

在PWM背面提供了底版設計可以有效加強主機板結構強度也可以有散熱效果

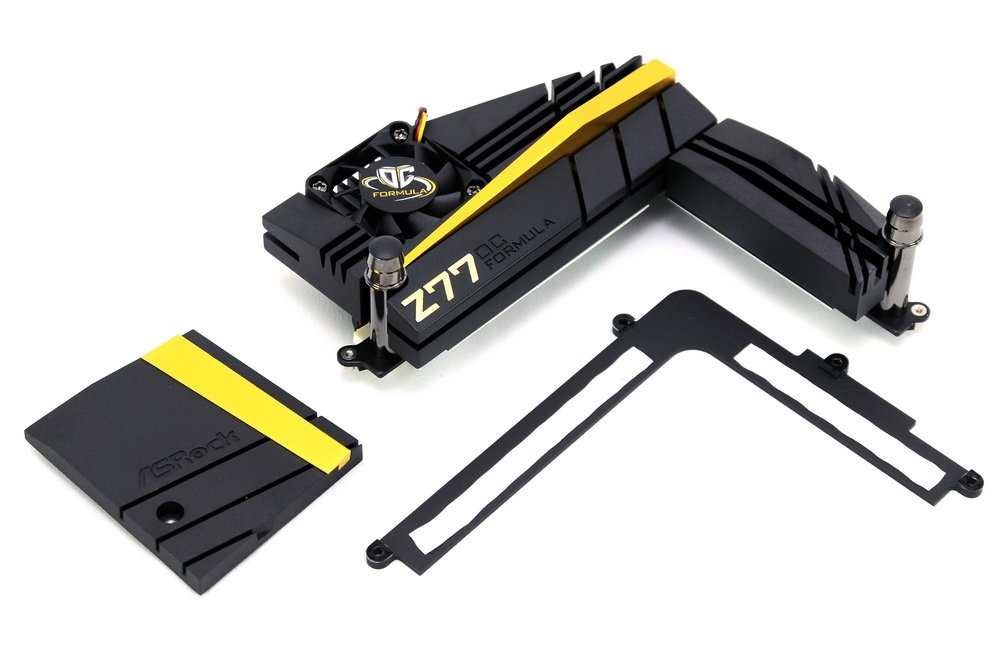

將Z77 OC Formula 散熱器部分移除全貌

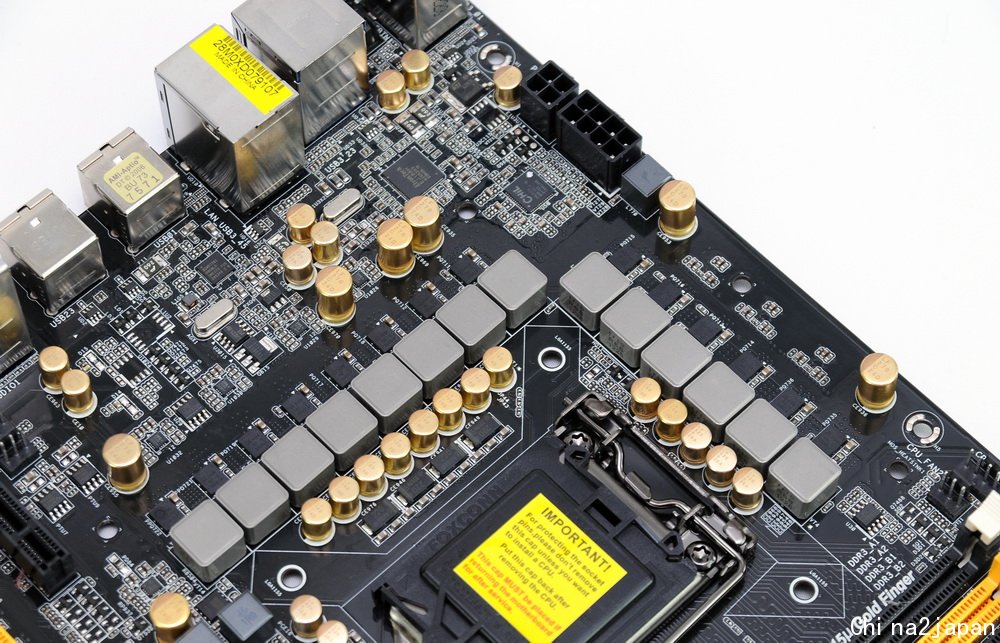

可以清楚看到數位設計的用料

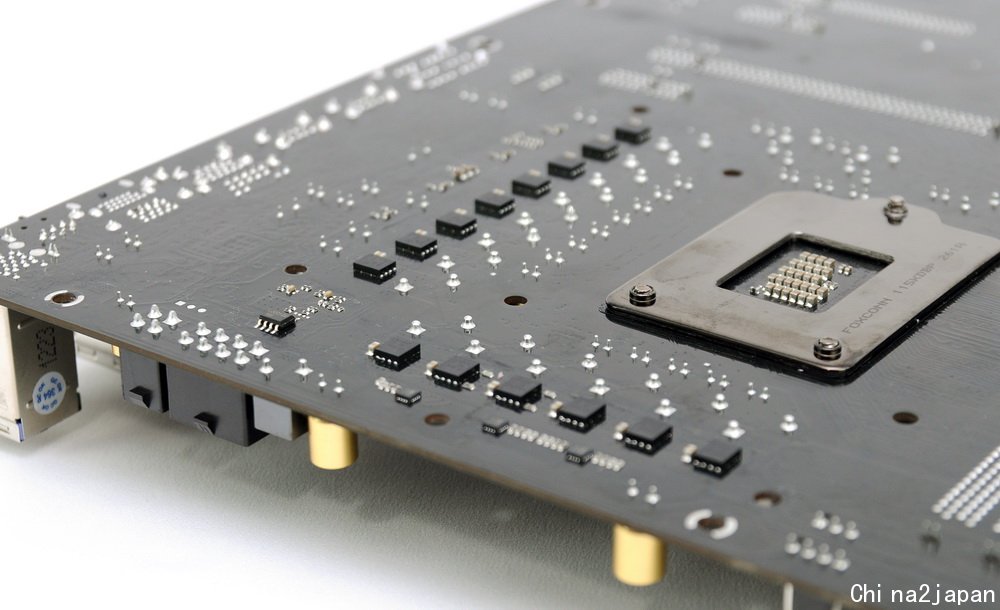

用料一點都不馬虎,底部也有用料

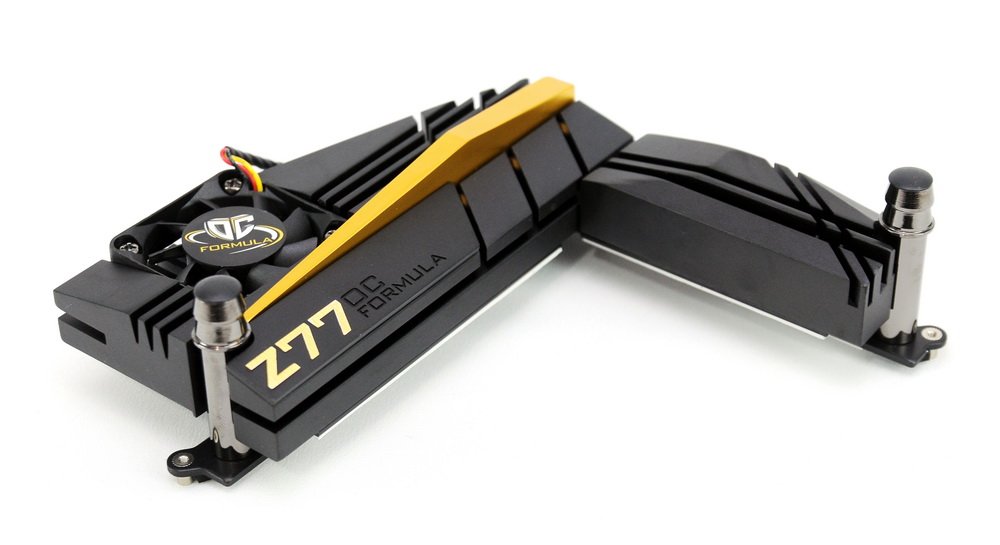

散熱器本體相當紮實,用料真的很實在

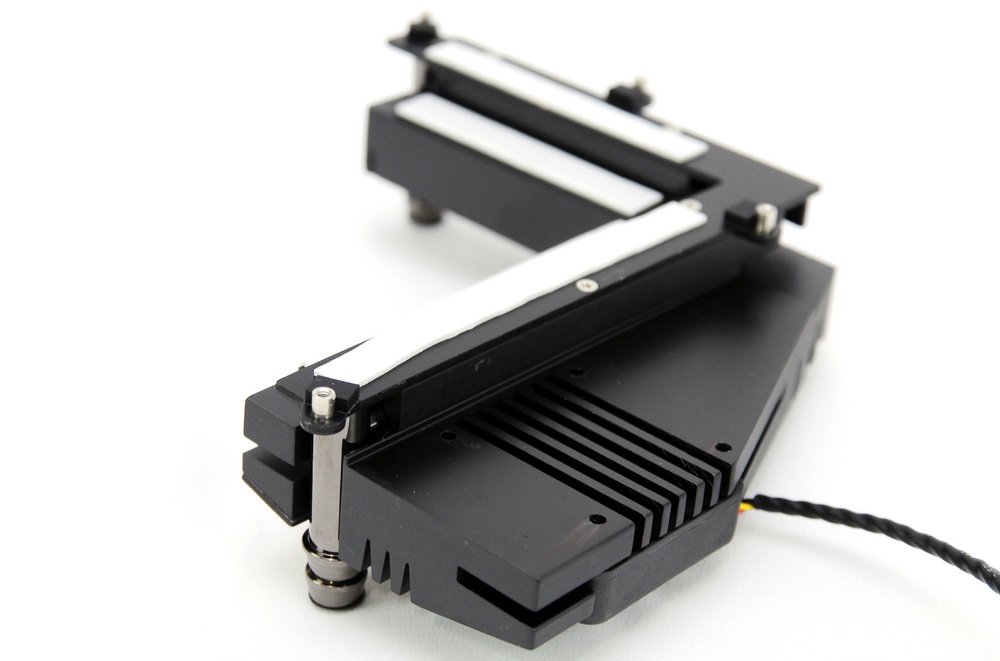

再來看看主機板電源散熱器


可以看到風扇開口可以有效幫助底部散熱

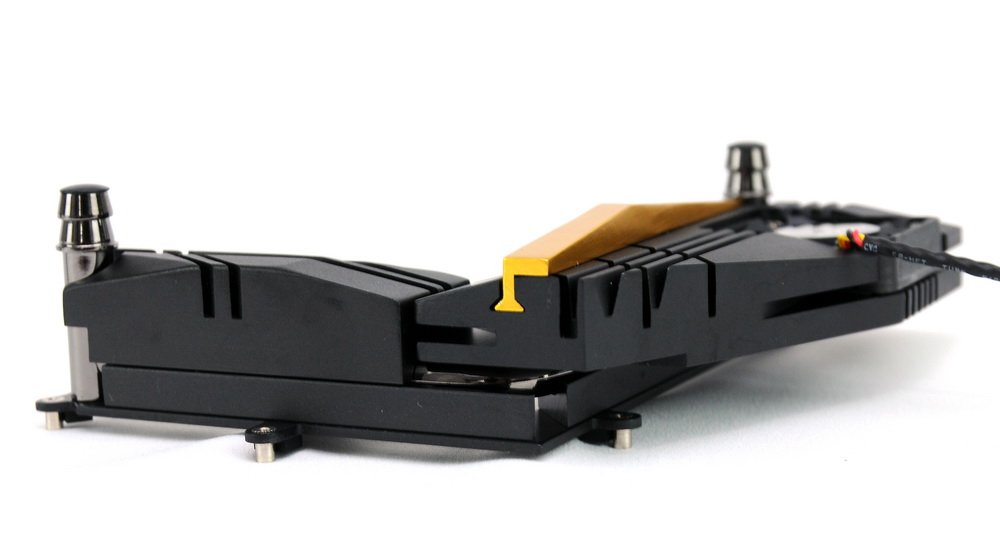

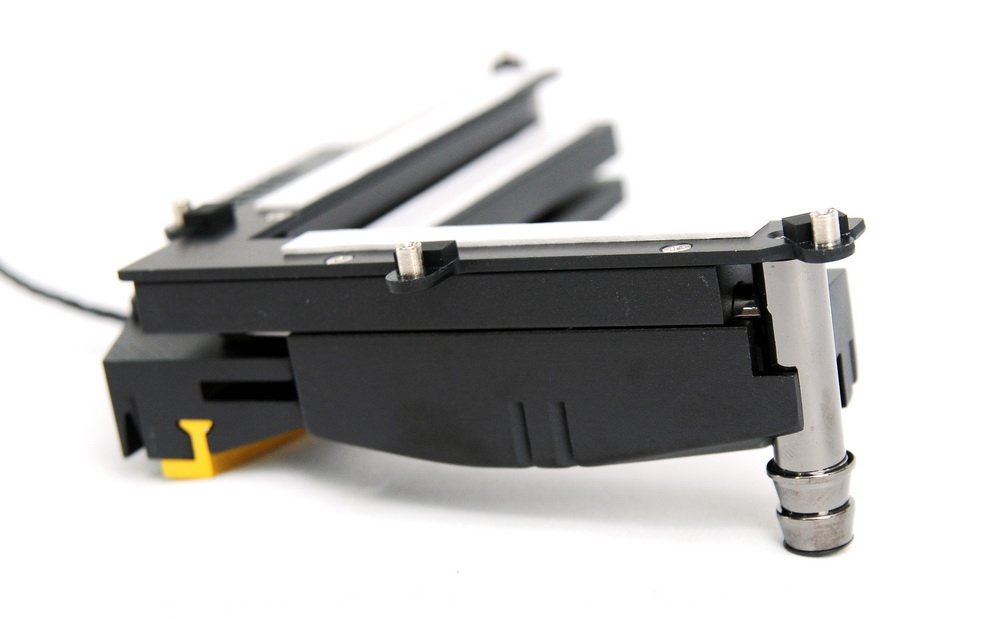

水冷管設計採用L型設計,上下鋁片包覆 一面負責散熱 一面負責吸熱 有效降低溫度

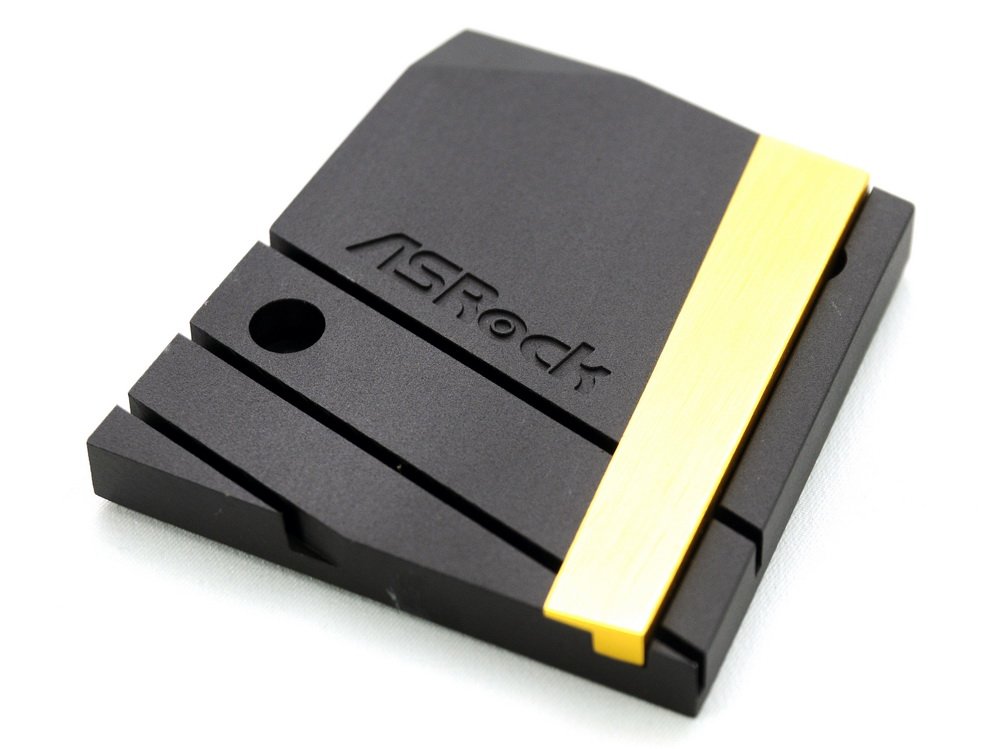

Z77晶片散熱也採用相當厚實的鋁片


結語

讓編輯最喜歡的的地方就是8層的PCB設計,因為主機板線路設計更乾淨可以讓整體主機板的穩定提升,也可以達到最佳效能。
再來當然不能光說不練就要看看直接裝機後,為超頻而生的主機板OC Formula可以在裝機使用之下可以提升多少使用樂趣與效能,同事也來看看BIOS 中的超頻選項及易用性


PS.想知道更多OC Formula 也可以報名參加[XF活動] ASRock OC FORMULA 玩家邀約研討會[台北市] http://www.xfastest.com/thread-81806-1-1.html
Nick Shih會現場說明教學如何輕鬆駕馭 ASRock Z77 OC Formula








原帖地址:http://www.xfastest.com/thread-82963-1-1.html
