01楼：索引
02楼：Intel DH67CF
03楼：Intel DH61DL
04楼：Intel DQ67EP
05楼：Intel DH61AG214楼：Intel Server Board S1200KP
06楼：ASUS P8H61-I
07楼：ASUS P8H67-I DELUXE
08楼：ASUS P8H67-I
09楼：GIGABYTE GA-H67N-USB3-B3
10楼：GIGABYTE GA-H61N-USB3
11楼：ECS H67H2-I
12楼：ECS H61H2-I
13楼：Sapphire Pure Platinum H67 (IPC-CI7S10H67)
178楼：Sapphire Pure Platinum H61 (IPC-CI7S10H61)
14楼：Zotac H67ITX-A-E
15楼：Zotac H67ITX-C-E
16楼：Zotac 迷酷 H67U3 WiFi （更多图片详见 79 楼）
17楼：Zotac H61ITX-A-E
18楼：Zotac Z68ITX-A-E
19楼：Zotac Z68ITX-B-E
19楼：Zotac H67-ITX Built in GeForce GT 430
205楼：Zotac H67ITX-D-E
115楼：Foxconn H67S
128楼：Foxconn H61S
135楼：BIOSTAR TH61 ITX
149楼：ASRock H67M-ITX
150楼：ASRock H67M-ITX/HT
152楼：ASRock H61M-ITX
153楼：ASRock Z68M-ITX/HT
216楼：翔升 迷尔 H67T（03.23更新）158楼：Giada MI-H67
160楼：Giada MI-H61
176楼：Giada MI-Z68
165楼：MSI H61I-E35 (B3)
201楼：七彩虹 i-H67HD U3 V21202楼：七彩虹 i-H61HD U3 V21
207楼：SOYO SY-H61-U3M
208楼：J & W MINIX™ H67M-USB3
209楼：J & W MINIX™ H61M-USB3
210楼：Jetway NF9A-Q67
211楼：Jetway NF9F-H61
212楼：Jetway I61G-ITX
213楼：Magic-Pro MP-H61X
外一篇：
151楼：ASRock A75M-ITX
。。。持续编辑中。。。
AMD A75 'Hudson'芯片组 Mini-ITX 主板纵览参看此贴：
【首尔-ITX】AMD A75 'Hudson'芯片组 Mini-ITX 主板纵览(11.11)
评论
Intel DH67CF
官网链接：http://www.intel.com/cd/products/services/apac/zho/motherboards/desktop/DH67CF/overview/462436.htm
INTEL DH67CF_01.jpg (321.86 KB, 下载次数: 36)
INTEL DH67CF_02.jpg (44.96 KB, 下载次数: 33)
INTEL DH67CF_03.jpg (164.84 KB, 下载次数: 31)
INTEL DH67CF_10.jpg (136 KB, 下载次数: 28)
INTEL DH67CF_11.jpg (129.37 KB, 下载次数: 28)
INTEL DH67CF_07.jpg (140.83 KB, 下载次数: 31)
特性与优势
评论
Intel DH61DL
官网链接：http://www.intel.com/cd/products/services/apac/zho/motherboards/desktop/DH61DL/overview/469293.htm
INTEL DH61DL_01.jpg (215.03 KB, 下载次数: 31)
特性和配置
评论
INTEL DQ67EP
官网链接：http://www.intel.com/cd/products/services/apac/zho/motherboards/desktop/DQ67EP/overview/469192.htm
INTEL DQ67EP_01 - 副本.jpg (286.59 KB, 下载次数: 28)
特性和配置
评论
INTEL DH61AG 官网链接：http://www.intel.com/cd/products/services/apac/zho/motherboards/desktop/DH61AG/overview/476617.htm
INTEL DH61AG_01a.jpg (123.84 KB, 下载次数: 27)
INTEL DH61AG_02.JPG (111.34 KB, 下载次数: 30)
特性和配置
评论
ASUS P8H61-I
官网链接：http://www.asus.com.cn/Motherboards/Intel_Socket_1155/P8H61I/
ASUS P8H61-I_01.jpg (125.06 KB, 下载次数: 31)
ASUS P8H61-I_02.jpg (25.91 KB, 下载次数: 40)
ASUS P8H61-I_03.jpg (69.77 KB, 下载次数: 28)
ASUS P8H61-I_04.jpg (89.21 KB, 下载次数: 29)
产品规格中央处理器英特尔® Socket 1155 支持第二代 Core™ i7/Core™ i5/Core™ i3 处理器
支持 Intel® 32 nm 处理器
支持Intel® Turbo Boost 技术2.0
*请查阅华硕网站www.asus.com.cn 了解处理器支持列表
* 是否支持 Intel® Turbo Boost 技术 2.0 依据处理器类型而定。芯片组英特尔® H61(B3)内存2 x DIMM内存插槽, 最大容量 16GB, DDR3 1333/1066 Hz 内存
双通道内存架构
* 请浏览 www.asus.com 获取最新内存合格供货商列表（QVL）。 显示芯片集成图形处理器
支持Multi-VGA输出 : HDMI/DVI/RGB 接口
- 支持HDMI™ 最大分辨率1920 x 1200 @ 60 Hz
- 支持DVI最大分辨率1920 x 1200 @ 60 Hz
- 支持RGB 最大分辨率2048 x 1530 @ 75 Hz
最大共享显存：1748 MB扩展槽1 x PCIe 2.0 x16扩展卡插槽 存储功能英特尔® H61(B3) 高速芯片组 :
4 x SATA 3Gb/s 接口, 蓝色音效VIA 8 通道 高清晰音频编码解码器
- 支持: Jack-detection, Multi-streaming, 前面板 Jack-retaskingUSB 接口Built-in 控制器 :
2 x USB 3.0 接口 (2 个位于背板, 蓝色)
Built-in 控制器 :
8 x USB 2.0 接口 (4 个位于背板, 黑色, 4 个位于主板上)背板 I/O 接口1 x PS/2 键盘/鼠标combo接口
1 x DVI
1 x D-Sub接口
1 x HDMI接口
1 x LAN (RJ45) 接口
2 x USB 3.0
4 x USB 2.0
3 x 音频插孔内部 I/O 接口2 x USB 2.0 接口 可扩展4组外接式USB 2.0接口
4 x SATA 3Gb/s设备连接插座
1 x 中央处理器风扇电源插槽 (4 -pin)
1 x 机箱风扇接口 (4 -pin)
1 x S/PDIF_Out数字音频连接排针
1 x 24-pin EATX主板电源插槽
1 x 4-pin ATX 12V主板电源插槽
1 x 前面板音频接口 (AAFP)
1 x 系统面板接口
1 x 清除CMOS跳线附件使用手册
I/O挡板
2 x SATA 3.0Gb/s数据线BIOS32 Mb Flash ROM , AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a 管理软件WOL by PME,PXE随机光盘驱动程序
华硕应用程序
华硕在线升级程序（ASUS Update）
杀毒软件（OEM 版本）尺寸规格Mini ITX 规格
6.75 英寸 x 6.75 英寸 ( 17.1 厘米 x 17.1 厘米 )
评论
07楼：ASUS P8H67-I DELUXE
官网链接：http://www.asus.com.cn/Motherboards/Intel_Socket_1155/P8H67I_DELUXE/#specifications
ASUS P8H67-I DELUXE_01.jpg (112.28 KB, 下载次数: 33)
ASUS P8H67-I DELUXE_02.jpg (27.98 KB, 下载次数: 28)
ASUS P8H67-I DELUXE_03.jpg (69.13 KB, 下载次数: 31)
ASUS P8H67-I DELUXE_04.jpg (80.81 KB, 下载次数: 33)
产品规格
中央处理器英特尔® Socket 1155 支持第二代 Core™ i7/Core™ i5/Core™ i3 处理器
支持 Intel® 32 nm 处理器
支持Intel® Turbo Boost 技术2.0 芯片组英特尔® H67(B3)内存2 x SO-DIMM内存插槽, 最大容量 16GB, DDR3 1333/1066 Hz Non-ECC, Un-buffered 内存
双通道内存架构
* 请浏览 www.asus.com 获取最新内存合格供货商列表（QVL）。 显示芯片集成图形处理器
支持Multi-VGA输出 : HDMI/DVI/RGB 接口
- 支持HDMI™ 最大分辨率1920 x 1200 @ 60 Hz
- 支持DVI最大分辨率1920 x 1200 @ 60 Hz
- 支持RGB 最大分辨率2048 x 1530 @ 75 Hz
最大共享显存：1748 MB扩展槽1 x PCIe 2.0 x16扩展卡插槽 存储功能Intel® H67(B3) 芯片组 :
2 x SATA 6Gb/s 接口 , 灰色
2 x SATA 3Gb/s 接口, 蓝色
1 x eSATA 3G 接口, 红色
支持 Raid 0, 1, 5, 10网络功能Realtek 8111E 千兆网卡控制器, 1 x 千兆网卡 无线连接Wi-Fi 802.11 b/g/n蓝牙蓝牙 V2.1+EDR
华硕BT GO! 板载蓝牙音效Realtek® ALC 892 8 通道 高清晰音频编码解码器
- 支持: Jack-detection, Multi-streaming, 前面板 Jack-retasking
音频功能:
- 蓝光音频层级内容保护
- DTS Surround Sensation UltraPC
- 光纤S/PDIF数字音频输出接口，位于背板USB 接口内置控制器 :
4 x USB 3.0 接口 (2 个位于背板, 蓝色, 2 个位于主板上)
内置控制器 :
6 x USB 2.0 接口 (4 个位于背板, 黑色+红色, 2 个位于主板上)独特功能华硕EPU智能节能处理器 :
- EPU
集显提速
华硕BT GO! (乐趣蓝牙)!:
- 文件夹同步(Folder Sync)
- 蓝牙传输工具(BT Transfer)
- 即拍即传(Shot and Send)
- 蓝牙上网(BT-to-Net)
- 音乐播放器(Music Player)
- 个人管理员(Personal Manager)
华硕独家功能:
- 内存救援!
- 华硕电涌全保护
- 图形化界面的UEFI BIOS（EZ 模式)采用友好的用户界面
华硕EZ DIY:
- 华硕 CrashFree BIOS 3
- 华硕 EZ Flash 2 背板 I/O 接口1 x PS/2 键盘/鼠标combo接口
1 x 蓝牙模块
1 x DVI
1 x D-Sub接口
1 x HDMI接口
1 x eSATA 3Gb/s接口
1 x LAN (RJ45) 接口
2 x USB 3.0
4 x USB 2.0
1 x 光纤S/PDIF数字音频输出接口
3 x 音频插孔
2 x Wi-Fi antenna port(s)内部 I/O 接口1 x USB 3.0 接口 可扩展 2组外接式USB 3.0接口
1 x USB 2.0 接口 可扩展2组外接式USB 2.0接口
2 x SATA 6Gb/s设备连接插座
2 x SATA 3Gb/s设备连接插座
1 x 中央处理器风扇电源插槽 (4 -pin)
1 x 机箱风扇接口 (4 -pin)
1 x 24-pin EATX主板电源插槽
1 x 4-pin ATX 12V主板电源插槽
1 x 前面板音频接口 (AAFP)
1 x 系统面板接口
1 x MemOK!按钮
1 x GPU Boost 开关
1 x 清除CMOS跳线BIOS32 Mb Flash ROM , AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a 管理软件WOL by PME,PXE随机光盘驱动程序
防毒软件（OEM版本）
华硕Update在线更新程序
华硕Utilities应用程序尺寸规格Mini ITX 规格
6.75 英寸 x 6.75 英寸 ( 17.1 厘米 x 17.1 厘米 )
评论
ASUS P8H67-I
官网链接：http://www.asus.com/Motherboards/Intel_Socket_1155/P8H67I/
ASUS P8H67-I_01.jpg (129.54 KB, 下载次数: 35)
ASUS P8H67-I_02.jpg (23.67 KB, 下载次数: 31)
ASUS P8H67-I_03.jpg (61.1 KB, 下载次数: 26)
ASUS P8H67-I_04.jpg (81.37 KB, 下载次数: 29)
SpecificationsCPUIntel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Turbo Boost Thchnology 2.0 support depends on the CPU types.
* Refer to www.asus.com for Intel® CPU support list
ChipsetIntel® H67(B3) Express Chipset Memory2 x DIMM, Max. 16 GB, DDR3 1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
* Please refer to www.asus.com or user manual for Memory QVL.
Expansion Slots1 x PCIe 2.0 x16
VGASupports HDMI with Max. Resolution 1920 x 1200 @60Hz
Supports DVI with Max. Resolution 1920 x 1200 @60Hz
Supports D-Sub with Max. Resolution 2048 x 1530 @75Hz
Max. UMA Memory: 1748MB StorageIntel® H67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (gray)
4 x SATA 3.0 Gb/s ports (blue)
Support RAID 0,1,5,10 LANRealtek® RTL8111E Gigabit LAN Controller AudioVIA 8-Channel High Definition Audio CODEC
- Supports Jack-Detection, Multi-Streaming, and Front Panel Jack-Retasking USBChipset built-in
- 2 x USB 3.0/2.0 ports
Chipset built-in
- 10 x USB 2.0/1.1 ports (4 ports at mid-board, 6 ports at back panel)
Back Panel I/O Ports1 x PS/2 Keyboard/Mouse Combo port
1 x DVI
1 x D-Sub
1 x HDMI
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0
6 x USB 2.0/1.1
1 x S/PDIF Out (Optical)
6 -Channel Audio I/O
Internal I/O Connectors2 x USB 2.0/1.1 connector(s) support additional 4 USB 2.0/1/1 ports
2 x SATA 6.0Gb/s connectors
4 x SATA 3.0Gb/s connectors
1 x CPU Fan connector(s) (4pin)
1 x Chassis Fan connector(s) (4pin)
1 x S/PDIF Out connector
1 x 24-pin ATX Power connector
1 x 4-pin ATX 12V Power connector
1 x Front panel audio connector
1 x System Panel connector
1 x Clear CMOS jumper
BIOS32 Mb Flash ROM , AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a
ManageabilityWOL by PME,PXE AccessoriesUser's manual
1 x I/O Shield
2 x SATA cable(s)
Support DiscDrivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form FactorMini ITX Form Factor
6.75 inch x6.75 inch ( 17.1 cm x 17.1 cm )
评论
GIGABYTE GA-H67N-USB3-B3
官网链接：http://www.gigabyte.cn/products/product-page.aspx?pid=3783#ov
GIGABYTE GA-H67N-USB3-B3_01a.jpg (399.46 KB, 下载次数: 28)
GIGABYTE GA-H67N-USB3-B3_02.jpg (20.4 KB, 下载次数: 28)
GIGABYTE GA-H67N-USB3-B3_03.jpg (30.88 KB, 下载次数: 28)
GIGABYTE GA-H67N-USB3-B3_04.jpg (36.09 KB, 下载次数: 31)
中央处理器(CPU)支持LGA1155插槽处理器 :Intel® Core™ i7系列处理器/Intel® Core™ i5系列处理器/Intel® Core™ i3系列处理器/Intel® Pentium® 处理器/Intel® Celeron®处理器
(请至技嘉网站查询有关支持的处理器列表.)L3快取内存取决于CPU
芯片组Intel® H67 高速芯片组
内存2个1.5V DDR3 DIMM插槽，最高支持到16 GB
* 由于Windows 32-bit作业系统的限制，若安装超过4 GB的实体内存时，实际上显示之内存容量将少于4 GB。支持双通道内存技术支持DDR3 1333/1066/800 MHz支持non-ECC内存
(请至技嘉网站查询有关支持的内存模组速度及列表.)显示功能内建于芯片组：1个D-Sub插座2个HDMI插座，可支援至最高1920x1200的解析度
音效内建Realtek ALC889芯片支持High Definition Audio支持2/4/5.1/7.1声道支持S/PDIF输出
网络內建1介Realtek RTL8111E芯片(10/100/1000 Mbit)
扩展槽1个PCI Express x16插槽，支持x16运作规格
(PCIEX16插槽支持PCI Express 2.0)
储存装置接口内建于芯片组：2个SATA 6Gb/s插座(SATA3_0~SATA3_1)，可连接2个SATA 6Gb/s装置2个SATA 3Gb/s插座(SATA2_2~SATA2_3)，可连接2个SATA 3Gb/s装置1个eSATA 3Gb/s插座在后方面板，可连接1个SATA 3Gb/s装置SATA支持RAID 0、RAID 1、RAID 5及RAID 10功能
* SATA 6Gb/s插座与SATA 3Gb/s插座混用建构RAID功能时，效能将依连接的装置而定。
USB内建于芯片组：最多支持8个USB 2.0/1.1连接埠(4个在后方面板，4个需经由排线从主板内USB插座接出)
内建于Renesas D720200芯片：最多支持2个USB 3.0/2.0连接埠在后方面板
内接插座1个24-pin ATX主电源插座1个4-pin ATX 12V电源插座2个SATA 6Gb/s插座2个SATA 3Gb/s插座1个CPU风扇插座1个系统风扇插座1个前端控制面板插座1个前端音源插座1个S/PDIF输出插座2个USB 2.0/1.1插座1个清除CMOS资料功能接脚
后方面板装置连接插座1个S/PDIF光纤输出插座1个S/PDIF同轴输出插座1个D-Sub插座2个HDMI插座4个USB 2.0/1.1连接埠2个USB 3.0/2.0连接埠1个eSATA 3Gb/s插座1个RJ-45埠6个音源接头(中央及重低音输出/后喇叭输出/侧喇叭输出/音源输入/音源输出/麦克风)
I/O控制器內建iTE IT8728芯片
硬件监控系统电压侦测CPU/系统温度侦测CPU/系统风扇转速侦测CPU智慧风扇控制
* 是否支援CPU智慧风扇控制功能会依不同的CPU散热风扇而定。
BIOS2个32 Mbit flash使用经授权AWARD BIOS支持DualBIOS™PnP 1.0a、DMI 2.0、SM BIOS 2.4、ACPI 1.0b
附加工具程序[email protected]支持Q-Flash支持Xpress BIOS Rescue支持Download Center支持Xpress Install支持Xpress Recovery2支持EasyTune
* EasyTune可使用的功能会因不同主板而有所差异。支持动态节能器™ 2 (Dynamic Energy Saver™ 2)支持Smart 6™支持Auto Green支持eXtreme Hard Drive (X.H.D)支持ON/OFF Charge支持Cloud OC支持Q-Share
附赠软件Norton Internet Security (OEM 版本)
操作系统支持 Microsoft® Windows® 7/Vista/XP
PCB规格Mini-ITX规格；17.0公分x 17.0公分
备注因不同的芯片厂商对Linux有不同的支持情况,建议请由芯片厂商的网站或其他Linux网站下载驱动程式。此产品不支持Win9X/ME/2000/XP SP1/SP2,因部分软/硬体厂商已不再对Win9X/ME/2000/XP SP1/SP2提供后续支持, 基于服务客户,本公司仍尽量提供相关驱动程式于网页上。建议搭配200瓦以上电源供应器。
评论
GIGABYTE GA-H61N-USB3
官网链接：http://www.gigabyte.cn/products/product-page.aspx?pid=3963#ov
GIGABYTE GA-H61N-USB3_01.jpg (391.54 KB, 下载次数: 31)
GIGABYTE GA-H61N-USB3_02.jpg (61.05 KB, 下载次数: 29)
GIGABYTE GA-H61N-USB3_03.jpg (163 KB, 下载次数: 29)
GIGABYTE GA-H61N-USB3_04.jpg (132.78 KB, 下载次数: 27)
中央处理器(CPU)支持LGA1155插槽处理器：Intel® Core™ i7系列处理器/Intel® Core™ i5系列处理器/Intel® Core™ i3系列处理器/Intel® Pentium® 处理器/Intel® Celeron®处理器L3高速缓存取决于CPU
(详细支持列表请参考 "CPU 支持列表")芯片组Intel® H61 高速芯片组
内存2个1.5V DDR3 DIMM插槽，最高支持到16 GB
* 由于Windows 32-bit操作系统的限制，若安装超过4 GB的物理内存时，实际上显示之内存容量将少于4 GB。支持双信道内存技术支持DDR3 1333/1066/800 MHz支持non-ECC内存
(详细支持列表请参考 "内存支持列表")显示功能内建于芯片组：1个D-Sub插座1个DVI-D插座，可支持至最高1920x1200的分辨率
* 此DVI-D插座不支持转接为D-Sub的功能。1个HDMI插座，可支持至最高1920x1200的分辨率
音效内建Realtek ALC889芯片支持High Definition Audio支持2/4/5.1/7.1声道
* 若要启动7.1声道音效输出，必须使用HD (High Definition，高传真)音效模块的前方面板音源输出接出，并透过音效软件选择多声道音效功能。支持S/PDIF输出
网络内建1个Realtek RTL8111E芯片(10/100/1000 Mbit)
扩展槽1个PCI Express x16插槽，支持x16运作规格
(PCIEX16插槽支持PCI Express 2.0)
储存装置接口内建于芯片组：2个SATA 3Gb/s插座(SATA2_0、SATA2_1)，可连接2个SATA 3Gb/s装置1个eSATA 3Gb/s插座在后方面板，可连接1个SATA 3Gb/s装置
USB内建于芯片组：最多支持8个USB 2.0/1.1端口(4个在后方面板，4个需经由扁平电缆从主板内USB插座接出)
内建于Fresco FL1009芯片：最多支持2个USB 3.0/2.0端口在后方面板
内接插座1个24-pin ATX主电源插座1个4-pin ATX 12V电源插座2个SATA 3Gb/s插座1个CPU风扇插座1个系统风扇插座1个前端控制面板插座1个前端音源插座1个S/PDIF输出插座2个USB 2.0/1.1插座1个安全加密模块(TPM)插座1个清除CMOS数据功能接脚
后方面板装置连接插座1个S/PDIF光纤输出插座1个S/PDIF同轴输出插座1个D-Sub插座1个DVI-D插座1个HDMI插座4个USB 2.0/1.1端口2个USB 3.0/2.0端口1个eSATA 3Gb/s插座1个RJ-45埠3个音源接头(音源输入/音源输出/麦克风)
I/O控制器內建iTE IT8728芯片
硬件监控系统电压侦测CPU/系统温度侦测CPU/系统风扇转速侦测CPU智慧风扇控制
* 是否支持CPU智能风扇控制功能会依不同的CPU散热风扇而定。
BIOS2个32 Mbit flash使用经授权AWARD BIOS支持DualBIOS™PnP 1.0a、DMI 2.0、SM BIOS 2.4、ACPI 1.0b
附加工具程序[email protected]支持Q-Flash支持Xpress BIOS Rescue支持Download Center支持Xpress Install支持Xpress Recovery2支持EasyTune
* EasyTune可使用的功能会因不同主板而有所差异。支持动态节能器™ 2 (Dynamic Energy Saver™ 2)支持Smart 6™支持Auto Green支持ON/OFF Charge支持3TB+ Unlock支持Cloud OC支持Q-Share
附赠软件Norton Internet Security (OEM 版本)
操作系统支持 Microsoft® Windows 7/Vista/XP
PCB规格Mini-ITX规格；17.0公分x 17.0公分
备注因不同的芯片厂商对Linux有不同的支持情况,建议请由芯片厂商的网站或其他Linux网站下载驱动程序。此产品不支持Win9X/ME/2000/XP SP1/SP2,因部分软/硬件厂商已不再对Win9X/ME/2000/XP SP1/SP2提供后续支持, 基于服务客户,本公司仍尽量提供相关驱动程序于网页上。
评论
ECS H67H2-I
官网链接：http://www.ecs.com.tw/ECSWebSite/Product/Product_Detail.aspx?DetailID=1211&CategoryID=1&DetailName=Feature&MenuID=103&LanID=2
ECS H67H2-I _01.jpg (161.23 KB, 下载次数: 30)
ECS H67H2-I _02.jpg (89.31 KB, 下载次数: 29)
ECS H67H2-I _03.jpg (229.25 KB, 下载次数: 29)
ECS H67H2-I _04.jpg (37.8 KB, 下载次数: 28)
中央处理器[td]º 适用于最新第二代Intel® Core™处理器的LGA1155插槽
º 支持Intel®解锁版处理器
º 支持Intel® Turbo boost 2.0技术
º DMI 20Gb/s芯片组[td]º Intel® H67 Express芯片组其它芯片[td]º Etron USB 3.0 控制芯片可支持后侧面板的两个USB 3.0埠(与两个USB 2.0埠相容)内存[td]º 支持双通道DDR3内存使用
º *(由于目前 DRAM 的最大大小是 4GB，我们所测过最大的内存大小是 8GB)
Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS.
For Windows® 64-bit OS with 64-bit CPU, there is no such limitation扩充槽[td]º 1个Mini PCI Express 插槽
• 支援Mini SATA
• 支援Mini PCI Express储存[td]º 支援Intel® H67
• 2个串行式 ATA 6.0Gb/s装置
• 2 x Serial ATA 3.0Gb/s devices
• 1 x eSATA声卡[td]º 符合HD高清音频规范网卡[td]º Realtek 8111E 10/100/1000 快速以太网络网络控制器 Fast Ethernet Controller后面板 I/O 接口[td]º 2 x USB 3.0 连接埠
º 6 x USB 接口
º 1 x D-sub(VGA)接口
º 1 个HDMI 1.4a埠
º 1 x DVI 接口
º 1个蓝芽装置
º 1 x RJ45 网卡 接头
º 1X音频输出接口 (Line-输入, 前置喇叭输出, Mic-输入, 中央喇叭及重低音, 后置环绕喇叭输出)
º 1 x eSATA 接口内在 I/O 连接器 & 接针[td]º 1 x 24-pin ATX 供电接口
º 1 x 4-pin CPU_风扇连接器
º 1 x 3-pin PWR_风扇连接器
º 2 x SATA 3Gb/s connectors
º 2 组 SATAIII 6Gb/s 接头
º 1 x 前端面板 Switch/LED 接针
º 1 x 前端面板音频接针
º 2个USB2.0 接头可支持另外4个USB埠(F_USB1支持EZ 充电器)
º 1个扬声器接针系统 BIOS[td]º AMI BIOS
º 声卡,网卡皆可于BIOS中关闭.
º F7快捷键可启动装置选项
º 支持 ACPI 3.0
º 支援显示适配器超频
º 支持双屏幕功能
º 支援 eBLU
º 支援 eSF
º 支援 ECS M.I.B III 功用程序
• 可调节处理器电压
• 可调节内存电压
• IMC电压调整
• 显示适配器电压调整产品尺寸[td]º Mini ITX 170x170mm
评论
ECS H61H2-I2
官网链接：http://www.ecs.com.tw/ECSWebSite/Product/Product_Detail.aspx?DetailID=1262&CategoryID=1&DetailName=Feature&MenuID=103&LanID=2
ECS H61H2-I2_01.jpg (57.9 KB, 下载次数: 27)
中央处理器[td]º 适用于最新第二代Intel® Core™处理器的LGA1155插槽
º DMI 20Gb/s芯片组[td]º Intel® P61 Express芯片组内存[td]º 支持双通道DDR3内存使用
º 2 x 240-针脚 DDR3 DIMM 插槽支持高达 16GB （每个 DIMM 插槽支持 8GB）
Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS.
For Windows® 64-bit OS with 64-bit CPU, there is no such limitation扩充槽[td]º 1 x PCI Express x1插槽储存[td]º 支援Intel® P61
• 4 x Serial ATAII 3.0Gb/s接口声卡[td]º VIA® VT1705 6声道音频
º 符合HD高清音频规范网卡[td]º Realtek 8111E 10/100/1000 快速以太网络网络控制器 Fast Ethernet Controller
º Realtek 8105E 10/100 Lan (选配)后面板 I/O 接口[td]º 4 x USB 2.0接口
º 1 x D-sub(VGA)接口
º 1 x DVI 接口
º 1 x HDMI 埠(选配)
º 1 x RJ45 网卡 接头
º 1 x 音频 端口 (Line-输入, Line-输出, Mic-输入)
º 1 x PS/2 键盘& PS/2鼠标接口内在 I/O 连接器 & 接针[td]º 1 x 24-pin ATX 供电接口
º 1 x 4-针 ATX 12V 接头
º 1 x 4-pin CPU_风扇连接器
º 2 x USB 2.0 接针，支持额外4个USB接口
º 1 x 3-pin PWR_风扇连接器
º 4 x SATA 3Gb/s connectors
º 1 x COM 接针
º 1个扬声器接针
º 1 x 清除 CMOS 接针
º 1 x 前端面板音频接针
º 1个F_Panel接头系统 BIOS[td]º AMI BIOS
º 支持多语BIOS工具
º 支援 ECS M.I.B III 功用程序
º 支援 eBLU
º 支援 eDLU
º 支援 eSF产品尺寸[td]º Mini ITX 170x170mm
评论
Sapphire Pure Platinum H67 (IPC-CI7S10H67)
官网链接：http://www.sapphiretech.com/presentation/product/?cid=2&gid=1040&sgid=1070&pid=1230&psn=&lid=13&leg=0
Sapphire Pure Platinum H67 (IPC-CI7S10H67)_01.jpg (137.72 KB, 下载次数: 36)
Sapphire Pure Platinum H67 (IPC-CI7S10H67)_02.jpg (35.54 KB, 下载次数: 28)
Sapphire Pure Platinum H67 (IPC-CI7S10H67)_03.jpg (77.28 KB, 下载次数: 31)
Sapphire Pure Platinum H67 (IPC-CI7S10H67)_04.jpg (96.73 KB, 下载次数: 29)
Sapphire Pure Platinum H67 (IPC-CI7S10H67)_05.jpg (103.58 KB, 下载次数: 28)
产品规格
CPU
Support Intel LGA1155: Intel Core i7 /i5 / i3 series processors
Chipset
Intel® H67 Express Chipset
BIOS
AMI BIOS, 32Mb Flash ROM
Memory
2 slots 240-pin DDR3 up to 1600 ECC or non-ECC ,un-buffered memory
16 GB Max.
Graphics
1024 MB Maximum shared memory
Intel® HD Graphics
Expansion Slots
1 x PCI Express 2.0 x16 slots
1 x MINI PCI-E x1 slots
Storage
2 x Serial ATA III 6Gb/s connectors
2 x Serial ATA II 3Gb/s connectors
Supports HDDs with RAID 0, 1,5,10 functions
Audio
Realtek ALC892 HD Audio CODEC with 8-Channel
Ethernet LAN
Marvell 88E8057 PCI-Express Gigabit LAN
Rear Panel I / O
4 x USB 2.0 port
2 x USB 3.0 port
1 x VGA(D-Sub) port
1 x HDMI port
1 x DisplayPort 1.1a
6 x Audio I / O ports
1 x SPDIF Optical Out
1 x Supporting Bluetooth® 2.1 + EDR by Atheros AR3011
1 x Single Link DVI
Internal I / O
2 x USB 2.0 headers
CPU 4 pin PWM Fan connectors
3 Pin Chassis Fan connectors
24-pin ATX Power connector
Control (Front) panel headers
Clear CMOS jumpers
4-pin ATX 12V Power connector
Form Factor
Mini-iTX, Size 6.8" x 6.8"
OS support
Windows 7 (32/64) bit
评论
Zotac H67ITX-A-E
官网链接：http://www.zotacusa.com/zotac-h67itx-a-e-wifi-lga-1155-mini-itx-intel-motherboard.html
Zotac H67ITX-A-E _01.jpg (94.87 KB, 下载次数: 29)
Zotac H67ITX-A-E _02.jpg (39.42 KB, 下载次数: 28)
Zotac H67ITX-A-E _03.jpg (86.93 KB, 下载次数: 28)
Zotac H67ITX-A-E _04.jpg (84.53 KB, 下载次数: 29)
Zotac H67ITX-A-E _05.jpg (66.36 KB, 下载次数: 32)
Zotac H67ITX-A-E _06.jpg (79.86 KB, 下载次数: 31)
Zotac H67ITX-A-E _07.jpg (65.68 KB, 下载次数: 31)
Zotac H67ITX-A-E _08.jpg (74.96 KB, 下载次数: 30)
ModelH67ITX-A-EChipsetIntel® H67 Express CPU SocketLGA1155Form FactorMini-ITXMemory SizeUp to 16GBMemory Slots2 x 240-pin DIMMMemory TypeDDR3 1333Onboard LAN10/100/1000Mbps Ethernet Wireless: 802.11n (300 Mb/s) Onboard VideoIntel® HD Graphics 2000/3000 ready Package Contents4 x SATA cables
1 x DVI-to-VGA adapter
1 x I/O back plate
2 x WiFi antennas
1 x 4-pin power extension cable
1 x USB 3.0 header (full-size bracket)
1 x USB 3.0 low-profile bracket
PCI1 x Mini-PCI Express (occupied by WiFi card) PCI Express x161 x PCI Express x16 SATA2 x SATA 6.0 Gb/s, 4 x SATA 3.0 Gb/s, 1 x eSATAUSB4 x USB 3.0 (2 on back panel, 2 on pin header), 8 x USB 2.0 (4 on back panel, 4 on pin header) Video Ports1 x DVI, 1 x HDMI (1.4a), 1 x DisplayPort
评论
Zotac H67ITX-C-E
官网链接：http://www.zotacusa.com/zotac-h67itx-c-e-wifi-lga-1155-mini-itx-intel-motherboard.html
Zotac H67ITX-C-E _01.jpg (108.22 KB, 下载次数: 30)
Zotac H67ITX-C-E _02.jpg (39.54 KB, 下载次数: 32)
Zotac H67ITX-C-E _03.jpg (88.14 KB, 下载次数: 30)
Zotac H67ITX-C-E _04.jpg (84.94 KB, 下载次数: 27)
Zotac H67ITX-C-E _05.jpg (66.36 KB, 下载次数: 28)
Zotac H67ITX-C-E _06.jpg (79.95 KB, 下载次数: 30)
Zotac H67ITX-C-E _07.jpg (65.68 KB, 下载次数: 30)
Zotac H67ITX-C-E _08.jpg (84.73 KB, 下载次数: 30)
ModelH67ITX-C-EChipsetIntel® H67 Express CPU SocketLGA1155Form FactorMini-ITXMemory SizeUp to 16GBMemory Slots2 x 240-pin DIMMMemory TypeDDR3 1333Onboard LAN10/100/1000Mbps Ethernet Wireless: 802.11n (300 Mb/s) Onboard VideoIntel® HD Graphics 2000/3000 ready Package Contents4 x SATA cables
1 x DVI-to-VGA adapter
1 x I/O back plate
2 x WiFi antennas
1 x 4-pin power extension cable
1 x USB 3.0 header (full-size bracket)
1 x USB 3.0 low-profile bracket
PCI1 x Mini-PCI Express (occupied by WiFi card) PCI Express x161 x PCI Express x16 SATA2 x SATA 6.0 Gb/s, 4 x SATA 3.0 Gb/s, 1 x eSATAUSB4 x USB 3.0 (2 on back panel, 2 on pin header), 8 x USB 2.0 (4 on back panel, 4 on pin header) Video Ports1 x DVI, 1 x HDMI (1.4a), 1 x DisplayPort
评论
Zotac 迷酷 H67U3 WiFi （更多图片详见 79 楼）
官网链接：http://china.zotac.com/index.php?c=products&a=productDetail&id=119
Zotac 迷酷 H67U3 WiFi _01 - 副本.jpg (277.01 KB, 下载次数: 27)
Zotac 迷酷 H67U3 WiFi _02 - 副本.jpg (106.49 KB, 下载次数: 30)
Zotac 迷酷 H67U3 WiFi _03 - 副本.jpg (190.67 KB, 下载次数: 28)
Zotac 迷酷 H67U3 WiFi _04 - 副本.jpg (207.61 KB, 下载次数: 28)
Zotac 迷酷 H67U3 WiFi _05 - 副本.jpg (146.04 KB, 下载次数: 28)
芯片组
Intel® H67系列芯片
主板规格
MINI ITX 17*17
处理器支持
支持LGA 1155接口类型
支持Intel®酷睿TM i3/i5/i7系列和Intel®奔腾TM系列处理器
操作系统
支持Windows XP 32位/64位,Windows Vista 32位/64位和Windows 7 32位/64位
内存支持
支持双通道DDRIII 1333/1066内存,最大支持8GB
USB
支持即插即用
8个USB 2.0接口(4个背面板接口,2个板载USB插针支持4个USB接口)
USB2.0支持最高数据传输速率为480 Mbps
USB 3.0
支持2*USB 3.0接口,1个板载USB插针支持2个USB接口
板载SATA II
4个独立DMA配置的SATA端口
数据传输速率达3 Gb/S
板载SATA III
2个独立DMA配置的SATA端口
数据传输速率达6 Gb/S
eSATA接口
支持1个eSATA接口
数据传输速率达3 Gb/S
支持即插即用
板载LAN
兼容10/100/1000 IEEE802.3以太网
支持网卡唤醒功能
无线WIFI
NE775 802.11n双天线300M WIFI
音频
支持8声道高清音频技术
1个板载SPDIF 3针输出接口
支持插孔自动侦测功能
环保功能
支持SMM,APM,ACPI
支持STR系统休眠待机功能
支持RTC定时开机功能
支持电源恢复时自动开机功能
PCIE接口
符合PCIE 2.0规范
显示功能（GPU）
支持DirectX 10和OpenGL 2.0
支持多种输出形式
支持HDMI技术，最高分辨率[email protected]
支持DVI-D输出，最高分辨率[email protected]
支持VGA输出，最高分辨率[email protected]
扩展插槽
1条PCI Express x16插槽
1*MINI PCI-E ,预装WIFI模块
评论
ZOTAC H61ITX-A-E
官网链接：http://www.zotac.com/index.php?page=shop.product_details&flypage=flypage_images-SRW.tpl&product_id=365&category_id=15&option=com_virtuemart&Itemid=100173&lang=un
ZOTAC H61ITX-A-E_01.jpg (75.23 KB, 下载次数: 31)
ZOTAC H61ITX-A-E_02.jpg (61.7 KB, 下载次数: 29)
ZOTAC H61ITX-A-E_03.jpg (114.27 KB, 下载次数: 29)
ZOTAC H61ITX-A-E_04.jpg (150.72 KB, 下载次数: 32)
ZOTAC H61ITX-A-E_05.jpg (107.27 KB, 下载次数: 31)
ZOTAC H61ITX-A-E_06.jpg (142.34 KB, 下载次数: 30)
ZOTAC H61ITX-A-E_07.jpg (143.45 KB, 下载次数: 30)
Product Name Product NameZOTAC H61-ITX WiFiModel ModelH61ITX-A-EChipset ManufacturerIntel® ChipsetH61 Express GPUIntel® HD Graphics 2000/3000 readyCPU Compatibility Name2nd Generation Intel® Core™ series 2000 Series Intel® Core i3 i5 and i7 ready SocketLGA1155 BusN/AMemory Memory TypeDDR3 Memory Speed1333 MHz Slots2 x 240-pin DIMM CapacityUp to 16GBCPU and Memory Compatibility List CPU and Memory Compatibility Listsee above3D API DirectXDirectX® 10.1 OpenGLOpenGL® 2.1Expansion Slots1 x PCI Express x16
1 x Mini-PCI Express (occupied by WiFi card)Networking Ethernet10/100/1000Mbps WiFi802.11nAudio Analogna DigitalnaPorts DVI1 (HDCP) HDMI1 (HDMI 1.4a) Display Port1 VGAWith included adapter SATA3 (SATA 3.0 Gb/s) eSATA1 PATAN/A PS/21 Serial PortSerial port header USB Ports4 USB 3.0 (2 on back panel / 2 on pin header)
8 USB 2.0 (4 on back panel / 4 on pin header) FireWire PortsN/ACooler CoolerPassive (no fan)Form Factor Form Factormini-ITXOS Compatibility WindowsWindows® Vista / 7 readyGeneral SLI SupportedNo Maximum Resolution2048 x 1536Other Wake-On Supportna Overclocking featuresNoPackaging Package Contents3 x SATA cables
1 x DVI-to-VGA adapter
1 x I/O back plate
2 x WiFi antennas
1 x 4-pin power extension cable Graphics Output1 DVI / 1 HDMI / 1VGA / 1 DP
评论
Zotac Z68ITX-A-E
官网链接：http://www.zotac.com/index.php?page=shop.product_details&flypage=flypage_images-SRW.tpl&product_id=362&category_id=15&option=com_virtuemart&Itemid=100173&lang=un
Zotac Z68ITX-A-E_01.jpg (58.04 KB, 下载次数: 29)
Zotac Z68ITX-A-E_02.jpg (52.83 KB, 下载次数: 32)
Zotac Z68ITX-A-E_03.jpg (116 KB, 下载次数: 28)
Zotac Z68ITX-A-E_04.jpg (121.81 KB, 下载次数: 34)
Zotac Z68ITX-A-E_05.jpg (133.42 KB, 下载次数: 29)
Zotac Z68ITX-A-E_06.jpg (129.77 KB, 下载次数: 31)
Zotac Z68ITX-A-E_07.jpg (130.88 KB, 下载次数: 33)
Product Name Product NameZOTAC Z68-ITX WiFiModel ModelZ68ITX-A-EChipset ManufacturerIntel® ChipsetZ68 Express GPUIntel® HD Graphics 2000/3000 readyCPU Compatibility Name2nd Generation Intel® Core™ series
2000 Series Intel® Core i3
i5 & i7 ready SocketLGA1155 BusN/AMemory Memory TypeDDR3 Memory Speed2133 MHz Slots2 x 240-pin DIMM CapacityUp to 16GBCPU and Memory Compatibility List CPU and Memory Compatibility Listsee above3D API DirectX®DirectX® 10.1 OpenGL®OpenGL® 2.1Expansion Slots1 x PCI Express x16
1 x Combo mini-PCI Express / mSATA (occupied by WiFi card)Networking Ethernet2 x 10/100/1000Mbps WiFi802.11nAudio AnalogN/A DigitalN/APorts DVIN/A HDMI2 (HDMI 1.4a) DisplayPort1 (mini-DP) SATA2 (SATA 6.0 Gb/s)
2 (SATA 3.0 Gb/s) eSATAN/A PATAN/A PS/21 (keyboard/mouse) Serial PortN/A USB Ports4 USB 3.0 (2 on back panel / 2 on pin header)
8 USB 2.0 (4 on back panel / 4 on pin header) FireWire PortsN/ACooler CoolerPassive (without fan)Form Factor Form Factormini-ITXOS Compatibility WindowsWindows® Vista / 7 Premium readyGeneral SLI SupportedNo Maximum Resolution2048 x 1536Other Wake-On SupportN/A Overclocking featuresN/APackaging Package Contents4 x SATA cables
1 x I/O back plate
2 x WiFi antennas
1 x 8-pin power extension cable
1 x USB 3.0 header (full-size bracket)
1 x USB 3.0 low-profile bracket
1 x Vertical mini-PCI Express full height bracket (for mSATA SSDs)
1 x mini-DisplayPort to DisplayPort adapter Graphics Output2 HDMI / 1 DP
评论
Zotac Z68ITX-B-E
官网链接：http://www.zotac.com/index.php?page=shop.product_details&flypage=flypage_images-SRW.tpl&product_id=363&category_id=15&option=com_virtuemart&Itemid=100173&lang=un
Zotac Z68ITX-B-E_01.jpg (70.91 KB, 下载次数: 27)
Zotac Z68ITX-B-E_02.jpg (60.32 KB, 下载次数: 28)
Zotac Z68ITX-B-E_03.jpg (126.26 KB, 下载次数: 30)
Zotac Z68ITX-B-E_04.jpg (113.7 KB, 下载次数: 29)
Zotac Z68ITX-B-E_05.jpg (136.98 KB, 下载次数: 30)
Zotac Z68ITX-B-E_06.jpg (125.41 KB, 下载次数: 28)
Zotac Z68ITX-B-E_07.jpg (135.79 KB, 下载次数: 32)
Product Name Product NameZOTAC Z68-ITX WiFi SupremeModel ModelZ68ITX-B-EChipset ManufacturerIntel® ChipsetZ68 Express GPUNVIDIA® GeForce® GT 430 w/1GB DDR3CPU Compatibility Name2nd Generation Intel® Core™ series
2000 Series Intel® Core i3 / i5 & i7 ready SocketLGA1155 BusN/AMemory Memory TypeDDR3 Memory Speed1333 MHz Slots2 204-pin SO-DIMM CapacityUp to 16GBCPU and Memory Compatibility List CPU and Memory Compatibility Listsee above3D API DirectX®DirectX® 11 OpenGL®OpenGL® 4.1Expansion Slots1 x PCI Express x4 (open-end)
1 x Mini-PCI Express (occupied by WiFi card)
1 x mSATANetworking Ethernet10/100/1000Mbps WiFi802.11nAudio AnalogN/A DigitalN/APorts DVI2 HDMI1 (HDMI 1.4a) DisplayPort1 VGAWith included adapter SATA2 (SATA 6.0 Gb/s)
2 (SATA 3.0 Gb/s) eSATA1 PATAN/A PS/2N/A Serial PortN/A USB Ports4 USB 3.0 (2 on back panel / 2 on pin header)
4 USB 2.0 (2 on back panel / 2 on pin header) FireWire PortsN/ACooler CoolerActive (with fan)Form Factor Form Factormini-ITXOS Compatibility WindowsWindows® Vista / 7 Premium readyGeneral SLI SupportedNo Maximum Resolution2048 x 1536Other Wake-On SupportN/A Overclocking featuresN/APackaging Package Contents4 x SATA cables
1 x I/O back plate
2 x WiFi antennas
1 x 4-pin power extension cable
1 x USB 3.0 header (full-size bracket)
1 x USB 3.0 low-profile bracket
1 x DVI-to-VGA adapter Graphics Output2 DVI / 1 HDMI / 1 DP
评论
ZOTAC H67-ITX Built in GeForce GT 430
评论
索泰的有好几款啊。不知道国内买得到不.
评论
价格都很坑爹，而且还没货，有货也想整个玩玩。现在好像很多人喜欢玩小板了。
评论
觉得第一个INTEL原厂主板比较喜欢
评论
偶也觉得这板不错 呵呵 刚查了下 淘宝最低是1060块
评论
不知道Z68会不会有ITX板型。
评论
学习了
口水中，没米啊
评论
板子真小 LZ好强
评论
就电源口的布局看，只有华硕和MSI的2款和我的ITX机箱不会冲突
评论
索泰的SATA口数量是亮点
评论
cpu部分背面有块芯片，很多高级散热器的背板都有点危险。。。好像除了翔升和富士康其他的板子设计都是cpu离显卡插槽比较近的那种设计么~
评论
是指主板 24 Pin 供电接口么？
ECS H67H2-I、Foxconn H67S、Giada MI-H61、Sapphire、Zotac H67ITX 各款也是布局大致类似的啊
评论
翔升 Giada MI-H61 和 Giada MI-H67 也是
评论
ms有几块可以超频的？可惜我这里买不到。。。
评论
ITX 主板超频通常不会太给力的（不过我当前在用的 GA-H55N-USB3 + i3-530 还是轻松超频到 4.0GHz）
MSI 这款 H67 MINI-ITX 主板，虽然处理器插槽离得远，但是这款主板上却没有 PCI Express 2.0 x 16 独立显卡插槽，也是遗憾
评论
真好，我这里咋就只能买到原厂的呢。。。不过急着用也没办法了。。。
本来也打算用giga的，结果所有部件都到了giga那块h67 itx才刚发布。。。
评论
索泰的3款 有啥区别啊
评论
微星的I/O接口太少了...跟翔升没啥区别
评论
索泰这3款啥区别？
好像A E是老版 B2的。C E是 B3的。
那最后一个 U3 WIFI呢？
评论
是的，我用的是安钛克（Antec）ISK 300-150 Mini ITX 机箱
评论
由于24P供电和机箱有冲突，强制装进去后你看第一个USB口都有点偏了
评论
索泰的都应该是同一款 话说A-E是B1版的 B3版的是C-E，而那个迷酷WIFI，就不太清楚了，感觉就是C-E改了中文名。。。。
评论
楼主强帖
华擎没货
asus是天价
技嘉貌似不是新步进的...
总之很悲剧的说...
评论
能附上价格就好了
评论
持续折腾，持续关注，这个强啊
评论
搞错了，丢人了
评论
呵呵，H61MU-E35 不是 ITX 规格哟 */-19
评论
好帖,已经买了H67M-ITX/HT装了一台SG07了
评论
ASROCK ? */-19
评论
是啊,我这边其他牌子的B3只有Intel和Asus上市.我本来最喜欢Zotac的配置的,不过还没出来.Asrock的还不错,不过我的那个天线接口没法拧紧...
评论
（03.27更新）08楼：ASUS P8H67-I
评论
浮云主板
评论
回复 梦遗大师 的帖子
AE=U3，不同区域叫不同名字；
CE是步进
评论
ASUS P8H67-I， 不带deluxe的话是不是比带的那块定位低一点？看specification好像是
评论
good~ 补丁 补丁 补丁
评论
大爱啊。首尔。好久不见你了
评论
不知道p8h67－i 标准版多少钱 杜蕾斯要1250有点贵 还有intel原厂版 有没有入手价值
评论
好多漂亮的板子！
评论
我入了matx了，楼主这帖子专门勾引人。基本都没货。
评论
不知道英特尔那块怎样，有用过的吗，价格1080左右回复 情非首尔 的帖子
06楼：ASROCK H67M-ITX
07楼：ASROCK H67M-ITX/HT
不知道这2个，有什么区别？
评论
貌似是wifi模块的区别
评论
回复 aibo 的帖子
都是N啊，好像没区别。
评论
看图不仔细
ASROCK H67M-ITX
的wifi在哪里？
评论
giga usb3那块, 澳洲价格只比asus的杜蕾斯低66块, 还少块无线网卡.
评论
我的 GA-H67N-USB3 已在途中
评论
首尔你好像对gigabyte情有独钟!
如果国内的差价也是几十块的话, 是不是Asus的更划算点? 一个无线网卡已经不止价值几十块了. 而且Asus的好歹是杜蕾斯级别的, 仅次于RoG, Gigabyte的这块在自己的产品线中不过是中低档次的. Asus的准高级 vs Gigabyte的中低级, 没理由不选Asus呀. 想听你说说理由
评论
回复 情非首尔 的帖子
GA-H67N-USB3多少money搞的？配什么CPU? 你的H350N出吗？
评论
问题是：哪里有只差几十块的？
评论
抱歉啊, 国内价格我不清楚. 澳洲这边, 一个160刀一个150刀, 牌价按6.6算吧, 俩个差66块
评论
技嘉 美蛋 115 美刀
评论
新平台到手，APU 即出
评论
明白了, 澳洲的gigabyte总代太贪婪了.
看来在澳洲买Asus那款就算划算了. 澳洲也是159刀, 但是含税了.给个澳洲比较大的货比较全的一家, 1155主板链接
http://www.pccasegear.com/index.php?main_page=index&cPath=138_711_1183
评论
澳洲 M-ITX Motherboards 普遍要高一些啊
评论
澳洲人傻钱多... 唉. 早知道当初去美帝了 */-92
评论
最人傻钱多的，是我天朝
评论
天朝是真有钱, 澳贼是没钱还觉得自己有钱...
今天媒体报道物价高, 22万人面临揭不开锅的窘境, 配图是一个妈妈带着俩孩子挑香蕉. 你知道澳洲因为前一阵北部闹灾, 现在香蕉卖13刀1kg ... */-20 哪有点揭不开锅的样子呀...
评论
这里有更多人只认 ASUS
评论
索泰H67ITX U3 WiFi主板精美图赏
虽然P6X/H6X系列主板还没发布，但有不少品牌的P67/H67主板已经提前上架。日前，索泰（ZOTAC）H67ITX U3 WiFi主板到达超能网评测室，它采用Mini-ITX板型设计，支持Intel即将发布的Sandy Bridge处理器（LGA 1155），以下本站将为大家呈现该主板的精美图赏。
索泰H67ITX U3 WiFi主板评论
asus标准版V5
目前还是看好GIGA
评论
这是精品工程贴！一定要顶！
评论
不带杜蕾斯的没有wifi……
评论
*/-21求解 怎么在美蛋买东西 想入手 轮子说的 那对内存
问题一 怎么付钱
问题二 怎么写地址
评论
呵呵，那内存，我买了 2 对，正在途中。。。
评论
*/-19买2对的话 估计放不下 sb主板 cpu离内存太近了 会已散热器冲突
话说 你的p67n 也只能放两条
评论
我还有别的 ITX 平台呀
评论
还想让你出给我呢 感觉美蛋买东西应该蛮麻烦的吧
首先 鸟语根本看不懂
评论
看图呀 读图时代嘛
评论
*/-19刚去试了一下 到付钱那一步 不懂了 无从下手 要要visa的卡？
评论
你在国内吗？找那边的朋友帮你买了后寄回来*/-19在国内啊 那边没朋友啊
评论
单独买少少量东西，运费不合算了
评论
单独买少少量东西，运费不合算了
评论
*/-19轮子不是说 买2对 加上运费 850一对左右
觉得还不错 淘宝上 一对都要1200+
评论
等我这次的东西到手了，我也还要再买颗 CPU
评论
刚百度了一下 好像 过海关还要报关税 太麻烦了 算了 等4G单条降到白菜价 再入手吧
评论
是的，要赌运气
评论
华擎带 ht的板子送一个mce遥控器...据说还能遥控开关机
评论
其实第一批都差不多，我更关心4PIN和24PIN的位置，貌似现在的设立都是以上置电源为出发点的
评论
13 楼更新 Intel DQ67EP
评论
ASUS P8H67-I 这个型号第一次看到饿
评论
富士康的电感永远是那么的烂
评论
回复 情非首尔 的帖子
请问是什么内存啊？
评论
黑梳子呀，轮大有秀过的啊
评论
建议，你该把每条主板都做个链接，呵呵，增加你的工程量了
评论
黑梳子+技嘉那块h67itx+axp140会冲突不？
评论
除了DQ67EP明确表示支持VT-d，其他都不知道是不是支持啊，我对这个最关心了
评论
17楼：ASUS P8H61-I（04.20更新）
评论
05楼：MSI H61I-E35 (B3) （04.28更新）
评论
回复 情非首尔 的帖子
一直想买索泰的 但不知道质量咋样~很多人索泰不敢碰 哎
评论
好文好文 基本把ITX都涵盖了 就是有很多都没货啊
评论
等p8h67-i上市都快郁闷了。。。
评论
回复 情非首尔 的帖子
请问翔升的那个H67T怎么样？
有mini-pcie的1155 ITX板子哪个比较便宜啊？我想要弄WIFI还想上个显卡。
评论
还是喜欢用本本内存的ITX主板，台式内存槽太大太占位置了……
评论
Foxconn H67S
官网链接：http://www.foxconnchannel.com/en-us/product/Motherboards/detail_overview.aspx?ID=en-gb0000304#
Foxconn H67S_01.jpg (122.12 KB, 下载次数: 0)
Foxconn H67S_11 - 副本.jpg (333.99 KB, 下载次数: 1)
Foxconn H67S_12.jpg (193.04 KB, 下载次数: 1)
Foxconn H67S_13.jpg (302.77 KB, 下载次数: 2)
Foxconn H67S_14.jpg (301.24 KB, 下载次数: 2)
Foxconn H67S_15 - 副本.jpg (295.2 KB, 下载次数: 0)
Foxconn H67S_16.jpg (255.31 KB, 下载次数: 0)
Foxconn H67S_17.jpg (171.02 KB, 下载次数: 2)
Processor:Intel® Sandybridge processors, Socket LGA1155Chipset:Intel® H67Front Side Bus:Memory:Dual channel DDR3 1333/1066 x 2 DIMMs, Max. 8GBVGA on Die:Integrated Intel® GMA HD graphics engineExpansion Slots:1* PCIe2.0 x16IDE:N/ASerial ATA(SATA)/RAID:1* SATA II + 2* SATA III + 1*eSATAIIAudio:7.1 channel HDALAN:Gigabit LanIEEE1394:N/ABack Panel I/O Ports:1 x PS/2 keyboard port
1 x HDMI port
1 x DVI port
1 x eSATAII port
1 x Audio jack supports 6 jacks
1 x RJ45 LAN port
6 x USB 2.0 ports Internal I/O Connectors:1 x ATX 24-Pin power connector
1 x 4-pin ATX 12V power connector
1 x 4-pin CPU FAN connectors
1 x 4-pin System FAN connector
1 x Front pannel header
1 x Front Audio Header
2 x USB 2.0 connectors support additional 4 ports
1 x Serial ATAII connector
2 x Serial ATAIII connectors
1 x S/PDIF out header
1 x Speaker header
1 x COM headerBIOS Features:64Mb flash EEPROM w/ LAN boot PnP, ACPI, WfM, DMISupport CD:Drivers, Adobe Reader, SuperUtilities, Norton Internet SecurityStandards/Manageability:PCI 2.3, USB2.0, DMI 2.5Form Factor:Mini-ITX (6.75 inch x 6.75 inch)
评论
刚才邮件询问了ASROCK tech support(Taiwan),
H67ITX/HT 为4层PCB.
多了个无线和遥控就贵了$40啊.
评论
感谢楼主。。。。可惜我持续纠结。。。目前最高级的是哪块？
评论
不介意采用笔记本内存的话，ASUS P8H67-I Deluxe
评论
就是杜蕾斯是本条，纠结得很
评论
那就 ASUS P8H67-I 或者 GIGABYTE GA-H67N-USB3p8h67-i也是本条
评论
giga没wifi
评论
见 8 楼
评论
要无线，那就华擎、索泰
评论
8楼这货哪里来的，官网都没看到
评论
是的，到处没货，仅见于华硕官网。H61 美蛋倒是有售
评论
两家华X的看起来都不错~
评论
Foxconn H61S
官网链接：http://www.foxconnchannel.com.cn/product/Motherboards/detail_overview.aspx?ID=zh-cn0000267
Foxconn H61S_01.jpg (177.68 KB, 下载次数: 0)
CPU支持最新的Intel® Socket 1155第二代酷睿™i7/i5/i3 处理器
支持Intel® 32nm Hi-K 处理器
芯片组H61前端总线内存双通道内存 1333/1066MHz,最大支持8GB内置显卡Intel® GMA HD（DX 10.1）显示核心 (需要CPU支持),板载VGA和DVI显示输出扩展槽1个PCIe 2.0 x16IDE无SATA2个SATAII, 3.0Gb/s接口音效Realtek® ALC662 5.1通道HD声卡网络Realtek® RTL8111E千兆网卡IEEE1394无后置I/O接口1 个 PS/2 键盘接口
1 个 VGA接口
1 个 DVI-D接口
1 个 5.1音频接口
6 个 USB 2.0 接口
1 个 RJ45 网络接口 内置I/O接口1 个 ATX 24针电源接头
1 个 ATX 4针CPU电源接头
1 个 4针CPU风扇接头
1 个 4针系统风扇接头
1 个 前端音频插头
1 个 前面板接头
1 个 TPM接头
1 个 S/PDIF Out接头
2 个 USB 2.0 接头，支持额外4个接口
2 个 Serial ATAII 接头
1 个 CLR_CMOS接头
1 个 报警接头
1 个 扬声器接头BIOSSPI BIOS support ME 6.0驱动光盘Drivers, Adobe Reader, SuperUtilities, Norton Internet Security管理能力主板尺寸Mini ITX ( 6.75" x 6.75")
评论
最后还是买了giga....哎,还被扣了10个邪恶,xE啊
评论

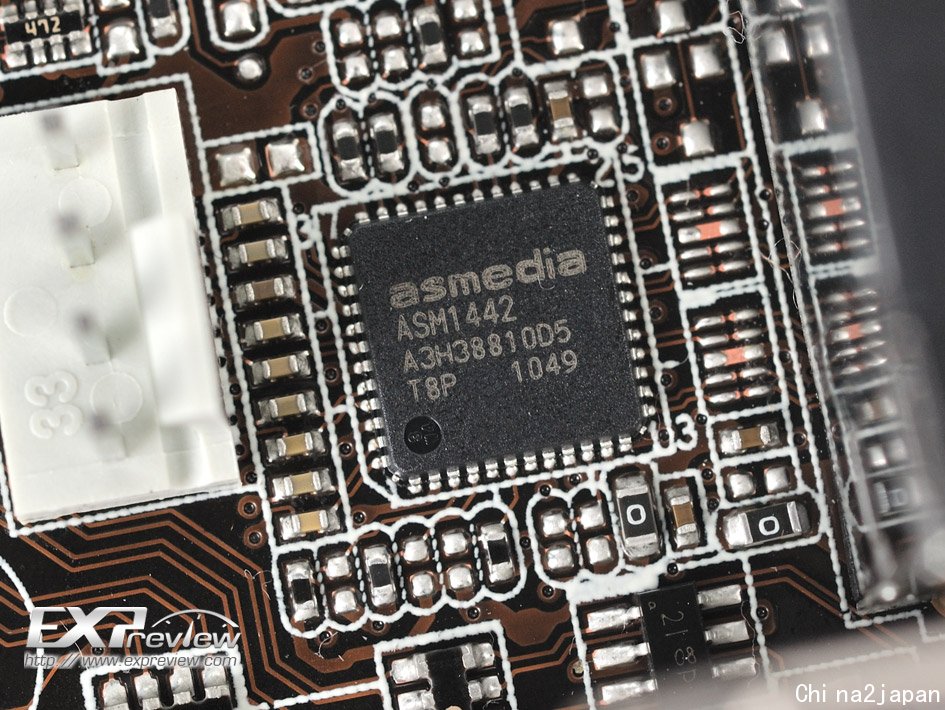

发现了华硕P8H67-I Deluxe一个蛋疼的地方，显示桥接输出IC是asmedia的ASM1442，这个IC的规范是HDMI1.3，晕死，无法支持蓝光3D
评论
请教一下楼主：那些3相供电的板子带i7是不是有点勉强
评论
等asus六个sata的，一直没见有。
评论
借个地方问：
P8H67-I (非杜蕾斯版本) 这货大陆没有么...各种找不到
为了6个SATA...
评论
P8H67-I 这款的确到处都没见有（包括美帝），京东在售的 P8H61-I 也是只有 4 个 SATA
评论
BIOSTAR TH61 ITX
官网链接：http://www.biostar.cn/app/en-us/t-series/content.php?S_ID=545#
BIOSTAR TH61 ITX_01.jpg (61.56 KB, 下载次数: 0)
BIOSTAR TH61 ITX_02.jpg (9 KB, 下载次数: 0)
支持Intel第二代LGA 1155 Core i7/Core i5处理器
Intel H61单芯片架构
支持95W处理器
2条内存插槽支持DDR3-1333/1066内存，最大支持16G
4个USB3.0端口，2个前置+2个后置
uEFI BIOS
100% X.D.C固态电容
Multi-VGA支持: HDMI/DVI/Video输出
7.1声道蓝光音频
Mini-ITX小板(17.1 cm x 17.1 cm )
可选USB3.0 2.5英寸前置板
评论
辛苦了 已加入精华 要是能再附上主板的简单资料或者厂商链接就更好了~
评论
米不够漂过
评论
非常实用，正要装小电脑。LZ辛苦！
评论
这贴子不错够全面了
评论
来几个可玩性比较高的MINI-ITX。
1.台商 iBASE MI956（QM67芯片组）
Supports 2nd Generation Intel® CoreTM i7 / i5 / i3
/ Celeron® QC / DC processors, up to 2.7GHz（rPGA988B）
● 2x DDR3 SO-DIMM, Max. 8GB
● Integrated VGA, Supports CRT/ DVI / LVDS/
HDMI
● Dual Gigabit LAN
● 8x USB 2.0, 2x USB 3.0, 4x COM,
4x SATA II, 2x SATA III
● 1x PCI-E(x16), 1x Mini PCI-E(x1)
● Watchdog timer, Digital I/O
2.美商Supermicro X9SCV-Q（QM67芯片组）
链接
1. Intel® 2nd Generation Core i7/i5/i3,
Pentium, Celeron Mobile processors
supported; socket G2 (rPGA 988B)
2. Intel® QM67 Chipset
3. Up to 16GB DDR3 non-ECC UDIMM
1333/1066MHz by SO-DIMM
4. 1x PCI-E 2.0 x16 slot
5. 4x SATA2 3Gbps w/ RAID 0, 1, 5, 10;
2x SATA3 6Gbps w/ RAID 0, 1
6. 2x HDMI ports, VGA D-Sub connector
2x COM ports (1 rear + 1 header)
7. Intel® 82579LM and 82574L,
Dual Gigabit Ethernet LAN ports
8. 11x USB 2.0 ports
(6 rear + 4 via header + 1 Type-A)
9. HD Audio Header, S/PDIF Header by
Realtek ALC889; integrated graphics
10. DOM Power connector
11. vPro 7.0 AMT7.0, TPM 1.2 onboard
3. 台商 COMMELL LV-67H（QM67芯片组）
链接
CPU: Intel® 2nd generation Core™ i7/ i5/ i3/ Mobile in the rPGA988B socket Memory: Two DDR3 1006/1333/1600 MHz up to 16 GB Chipset: Mobile Intel® QM67 Express chipset Display Interface: Integrated Intel Core™ HD graphics Technology LVDS interface: onboard 24-bit dual channel LVDS interface DVI interface: onboard DVI interface LAN Interface: 2 x Intel® 82574L Giga LAN. Serial ATA: Support 6 x SATA Audio: Realtek ALC888 High Definition Audio. I/O ports: 5 x RS232 and 1 x RS232/422/485 Serial Ports, 10 x USB2.0 ports, 1 x DB15 VGA port, 1 x PS/2 keyboard and mouse ports. Extended interface: PCI-Express X16 slot, 2 x Mini-PCIe sockets. GPIO interface: Onboard programmable 8-bit Digital I/O interface. Power requirement : Standard ATX P/S or DC 9 ~ 24V input
评论
INTEL DH61AG（H61芯片组）
链接
外形薄型 Mini-ITXAA#（更改后的组件）G23736-xxxBIOS ID 字符串AGH6110H.86A处理器产品发布时，这款台式机主板支持：采用高达 65W TDP LGA1155 插槽的英特尔® 酷睿™ i7 处理器系列采用高达 65W TDP LGA1155 插槽的英特尔® 酷睿™ i5 处理器系列采用高达 65W TDP LGA1155 插槽的英特尔® 酷睿™ i3 处理器系列 查看所有兼容的英特尔® 处理器编号
内存2 个 SO-DIMM支持 DDR3 [img=28,14]http://cache-
[/img] 1333 /1066 MHz DIMM支持高达 16 GBς¹的系统内存芯片组英特尔® H61 高速芯片组
显卡DVI-IHDMI*eDP并支持LVDS平板屏幕
音频采用以下配置的英特尔® 高清晰度音频（英特尔® HD 音频） [img=28,14]http://cache-
[/img]ς² 子系统：采用 Realtek* ALC892* 音频编解码器的 10 声道（7.1 + 2 个独立多音频流）音频子系统内部 S/PDIF 接头和前面板音频接头
局域网（LAN）支持采用英特尔® 82,579V 千兆以太网控制器的千兆位（10/100/1000 Mb/秒）局域网子系统
外设接口2 个 SATA [img=28,14]http://cache-
[/img] 3.0 Gb/秒端口和 1 个外部 SATA（eSATA）3.0 Gb/秒端口2 个 USB 3.0 端口 [img=28,14]http://cache-[/img]10 个 USB 2.0 端口 [img=28,14]http://cache-[/img]、2 个高电流/快速充电的背板端口和 8 个经由 5 个内部接头、1 个 HMC 和 2 个 FMC 的额外内部端口。扩展能力1 个全高 mini- PCI Express [img=28,14]http://cache-
[/img]* 接口1 个半高 mini-PCI Express 接口1 个 PCI Express 2.0 x 4 接口评论
只有华硕H61有六个sata接口啊。索泰的不算。。
评论
实际上市的版本也仅有 4 X SATA
评论
太悲剧了，有什么方法可以一个口插多个硬盘？还是得上pci转接sata的那种卡？甚至raid卡？
评论

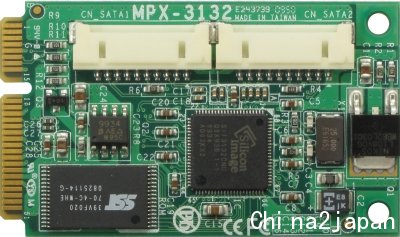

这样的扩展卡如何？*/-19
评论
嗯，就是要上扩展卡了，itx没插槽的吧
sata的意义不就是串口吗，我原始理解是指设备可以串联的，只要1个口也可以串接N个设备*/-34
评论
那你只有等TB接口的硬盘了，或者买1394B的然后自己改装，哈哈
评论
或者上SAS卡算了，另类意义上的1拖N……
评论
ASRock H67M-ITX
官网链接：http://www.asrock.com/mb/overview.tw.asp?Model=H67M-ITX
ASRock H67M-ITX_01.jpg (194.32 KB, 下载次数: 2)
ASRock H67M-ITX_02.jpg (33.22 KB, 下载次数: 0)
ASRock H67M-ITX_03.jpg (69.36 KB, 下载次数: 2)
ASRock H67M-ITX_04.jpg (89.07 KB, 下载次数: 0)
ASRock DuraCap (2.5 倍更長的使用壽命, 100% 日本原裝高品質高傳導固態電容)支援 Intel® K-Series CPU支援雙通道 DDR3 1333Intel® HD Graphics 2000/3000 與新的視覺特性, DX10.1, Pixel Shader 4.1透過 HDMI 1.4a 支援藍光 3D 立體多個顯示輸出選項: D-Sub, DVI-D, HDMI2 x SATA3, 2 x USB 3.0, 8 x USB 2.0 , 1 x eSATA2支援 AXTU, 圖形化 UEFI, XFast USB, Instant Boot, Instant Flash, APP Charger, 晚安指示燈, SmartView7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC892 音源編碼解碼器)附贈 : 1 x 紅 / 藍立體眼鏡
產品規格 總觀處理器- 支援第二代 Intel® Core™ i7 / i5 / i3 處理器 (LGA1155 針腳)
- 支援 Intel® Turbo Boost 2.0 技術
- 支援 Intel® K-Series CPU
- 支援 Hyper-Threading 超線程技術晶片組- Intel® H67記憶體- 雙通道 DDR3 記憶體技術
- 2 x DDR3 記憶體插槽
- 支援 DDR3 1333/1066 non-ECC, un-buffered 記憶體
- 系統記憶體最大容量: 16GB*
*由於作業系統的限制，在 Windows® 32-bit 作業系統下實際能使用的記憶體將少於 4GB。在Windows® 64-bit 作業系統下使用64位元的CPU則不會有此限制。
BIOS- 支援圖形界面的 64Mb AMI UEFI Legal BIOS
- 支援 "即插即用"
- 符合 ACPI 1.1, 支援喚醒與自動開機 (Wake Up Events)
- 支援免跳線
- 支援 SMBIOS 2.3.1
- IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA 電壓多功能調節器 音效, 顯示卡與網路內建顯示- 支援 Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® HD Graphics 2000/3000, Intel® Advanced Vector Extensions (AVX)
- Pixel Shader 4.1, DirectX 10.1
- 最大共享顯示記憶體 1759MB
- 多個顯示輸出選項: D-Sub, DVI-D 和 HDMI
- 支援 HDMI 1.4a 技術, 最大解析度達 1920x1200 @ 60Hz
- 支援 DVI, 最大解析度達 1920x1200 @ 60Hz
- 支援 D-Sub, 最大解析度達 2048x1536 @ 75Hz
- 支援 HDMI, 可支援自動聲畫同步, 深色 (12bpc), xvYCC 與 HBR (High Bit Rate Audio) (需配備相容 HDMI 的顯示器)
- 透過 HDMI 1.4a 支援藍光 3D 立體
- 透過 DVI 與 HDMI 埠支援 HDCP 功能
- 透過 DVI 與 HDMI 埠支援 1080p 藍光光碟 (BD) / HD-DVD 光碟高畫質播放
*由於晶片組的限制，Intel® HD Graphics 的藍光播放只支援 Windows® 7 / Vista™。
**Intel® InTru™ 3D 只支援 Windows® 7 / Vista™。
音效- 7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC892 音源編碼解碼器)
- 支援優質藍光音效網路- PCIE x1 千兆網卡 10/100/1000 Mb/s
- Realtek RTL8111E
- 支援網絡喚醒功能 (Wake-On-LAN)
- 支援網線偵測
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE 擴充 / 接口擴充插槽- 1 x PCI Express 2.0 x16 插槽 (藍色: x16)SATA3- 2 x SATA3 6.0 Gb/s 接口, 支援 RAID (RAID 0, RAID 1, RAID 10, RAID 5 和 Intel® Rapid Storage 技術), NCQ, AHCI 和 "熱插拔" 功能USB 3.0- 2 x 由 Etron EJ168A 支援的 USB 3.0 埠, 支援 USB 1.0/2.0/3.0 最高速度達 5Gb/s接頭- 2 x SATA2 3.0 Gb/s 接口, 支援 RAID (RAID 0, RAID 1, RAID 10, RAID 5 和 Intel® Rapid Storage 技術), NCQ, AHCI 和 "熱插拔" 功能
- 2 x SATA3 6.0 Gb/s 接口
- 1 x CIR 接針
- 1 x COM 埠接針
- 1 x 電源 LED 接針
- CPU / 機箱風扇接口
- 24 針 ATX 電源接口
- 4 針 12V 電源接口
- 前面板音訊接口
- 2 組 USB 2.0 針狀接頭 (支援 4 USB 2.0 埠)
*請注意 Windows® XP/XP 64bit 不支援 AHCI/RAID 模式.
後背板輸出/入接口I/O 面板
- 1 x PS/2 鍵盤埠
- 1 x VGA/D-Sub 埠
- 1 x VGA/DVI-D 埠
- 1 x HDMI 埠
- 1 x 光纖 SPDIF 數位音訊輸出埠
- 4 x USB 2.0 埠
- 1 x eSATA2 接口
- 2 x USB 3.0 埠
- 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
- HD 音訊插孔: 後置喇叭 / 中置 / 低音 / 線性輸入 / 前置喇叭 / 麥克風 其它獨家功能- ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- ASRock XFast USB
- 安心超頻技術 (Hybrid Booster):
- 華擎通用 CPU 過熱保護技術
- B.F.G., 啟動失敗恢復技術
- 晚安指示燈隨機光碟- 驅動程式, 應用軟體, 防毒軟件 (試用版),
華擎套裝軟體 (CyberLink DVD Suite - OEM 與試用版; Creative Sound Blaster X-Fi MB - 試用版)附件- 快速安裝指南, 支援光碟, I/O 擋板
- 2 x SATA 資料線 (選購)
- 1 x 紅 / 藍立體眼鏡 (選購)硬體監控- CPU 溫度檢測
- 機箱溫度檢測
- CPU / 機箱風扇轉速計
- CPU / 機箱靜音風扇 (可根據 CPU 或主機板溫度自動調整機箱風扇轉速)
- CPU / 機箱風扇多速控制
- 電壓實時監控: +12V, +5V, +3.3V, 核心電壓規格- Mini-ITX 規格: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 全固態電容設計 (100% 日本原裝高品質高傳導固態電容)作業系統- 支援 Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit認證- FCC, CE, WHQL
- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
评论
ASRock H67M-ITX/HT
官网链接：http://www.asrock.com/mb/overview.tw.asp?Model=H67M-ITX/HT
ASRock H67M-ITX HT_01.jpg (162.22 KB, 下载次数: 2)
ASRock H67M-ITX HT_02.jpg (27.71 KB, 下载次数: 4)
ASRock H67M-ITX HT_03.jpg (47.9 KB, 下载次数: 0)
ASRock H67M-ITX HT_04.jpg (97.17 KB, 下载次数: 2)
ASRock DuraCap (2.5 倍更長的使用壽命, 100% 日本原裝高品質高傳導固態電容)支援 Intel® K-Series CPU支援雙通道 DDR3 1333Intel® HD Graphics 2000/3000 與新的視覺特性, DX10.1, Pixel Shader 4.1透過 HDMI 1.4a 支援藍光 3D 立體多個顯示輸出選項: D-Sub, DVI-D, HDMI2 x SATA3, 2 x USB 3.0, 1 x eSATA2, 2 x 天線埠支援 AXTU, 圖形化 UEFI, XFast USB, Instant Boot, Instant Flash, APP Charger, 晚安指示燈, SmartView7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC892 音源編碼解碼器), THX TruStudio PRO™ 和 支援優質藍光音效附贈:1 x 紅 / 藍立體眼鏡, 1 x MCE 遙控器, 1 x 多角度 CIR 遙控接收器, 1 x ASRock WiFi 2.4GHz 天線
產品規格 總觀處理器- 支援第二代 Intel® Core™ i7 / i5 / i3 處理器 (LGA1155 針腳)
- 支援 Intel® Turbo Boost 2.0 技術
- 支援 Intel® K-Series CPU
- 支援 Hyper-Threading 超線程技術晶片組- Intel® H67記憶體- 雙通道 DDR3 記憶體技術
- 2 x DDR3 記憶體插槽
- 支援 DDR3 1333/1066 non-ECC, un-buffered 記憶體
- 系統記憶體最大容量: 16GB*
*由於作業系統的限制，在 Windows® 32-bit 作業系統下實際能使用的記憶體將少於 4GB。在Windows® 64-bit 作業系統下使用64位元的CPU則不會有此限制。
BIOS- 支援圖形界面的 64Mb AMI UEFI Legal BIOS
- 支援 "即插即用"
- 符合 ACPI 1.1, 支援喚醒與自動開機 (Wake Up Events)
- 支援免跳線
- 支援 SMBIOS 2.3.1
- IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA 電壓多功能調節器 音效, 顯示卡與網路內建顯示- 支援 Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® HD Graphics 2000/3000, Intel® Advanced Vector Extensions (AVX)
- Pixel Shader 4.1, DirectX 10.1
- 最大共享顯示記憶體 1759MB
- 多個顯示輸出選項: D-Sub, DVI-D 和 HDMI
- 支援 HDMI 1.4a 技術, 最大解析度達 1920x1200 @ 60Hz
- 支援 DVI, 最大解析度達 1920x1200 @ 60Hz
- 支援 D-Sub, 最大解析度達 2048x1536 @ 75Hz
- 支援 HDMI, 可支援自動聲畫同步, 深色 (12bpc), xvYCC 與 HBR (High Bit Rate Audio) (需配備相容 HDMI 的顯示器)
- 透過 HDMI 1.4a 支援藍光 3D 立體
- 透過 DVI 與 HDMI 埠支援 HDCP 功能
- 透過 DVI 與 HDMI 埠支援 1080p 藍光光碟 (BD) / HD-DVD 光碟高畫質播放
*由於晶片組的限制，Intel® HD Graphics 的藍光播放只支援 Windows® 7 / Vista™。
**Intel® InTru™ 3D 只支援 Windows® 7 / Vista™。
音效- 7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC892 音源編碼解碼器)
- 支援優質藍光音效
- 支援 THX TruStudio PRO™網路- PCIE x1 千兆網卡 10/100/1000 Mb/s
- Realtek RTL8111E
- 支援網絡喚醒功能 (Wake-On-LAN)
- 支援網線偵測
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE無線網卡WiFi-802.11n 模組
- 300Mbps IEEE 802.11n / 54Mbps IEEE 802.11g / 11Mbps IEEE 802.11b
- 支援站點模式 (結構模式和 Ad-hoc 模式) 擴充 / 接口擴充插槽- 1 x PCI Express 2.0 x16 插槽 (藍色: x16)
- 1 x 迷你 PCI Express 擴充插槽: 用於 WiFi 模組SATA3- 2 x SATA3 6.0 Gb/s 接口, 支援 RAID (RAID 0, RAID 1, RAID 10, RAID 5 和 Intel® Rapid Storage 技術), NCQ, AHCI 和 "熱插拔" 功能USB 3.0- 2 x 由 Etron EJ168A 支援的 USB 3.0 埠, 支援 USB 1.0/2.0/3.0 最高速度達 5Gb/s接頭- 2 x SATA2 3.0 Gb/s 接口, 支援 RAID (RAID 0, RAID 1, RAID 10, RAID 5 和 Intel® Rapid Storage 技術), NCQ, AHCI 和 "熱插拔" 功能
- 2 x SATA3 6.0 Gb/s 接口
- 1 x CIR 接針
- 1 x COM 埠接針
- 1 x 電源 LED 接針
- CPU / 機箱風扇接口
- 24 針 ATX 電源接口
- 4 針 12V 電源接口
- 前面板音訊接口
- 2 組 USB 2.0 針狀接頭 (支援 4 USB 2.0 埠)
*請注意 Windows® XP/XP 64bit 不支援 AHCI/RAID 模式.
後背板輸出/入接口I/O 面板
- 2 x 天線埠
- 1 x PS/2 鍵盤埠
- 1 x VGA/D-Sub 埠
- 1 x VGA/DVI-D 埠
- 1 x HDMI 埠
- 1 x 光纖 SPDIF 數位音訊輸出埠
- 4 x USB 2.0 埠
- 1 x eSATA2 接口
- 2 x USB 3.0 埠
- 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
- HD 音訊插孔: 後置喇叭 / 中置 / 低音 / 線性輸入 / 前置喇叭 / 麥克風 其它獨家功能- ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- ASRock XFast USB
- 安心超頻技術 (Hybrid Booster):
- 華擎通用 CPU 過熱保護技術
- B.F.G., 啟動失敗恢復技術
- 晚安指示燈隨機光碟- 驅動程式, 應用軟體, 防毒軟件 (試用版),
華擎套裝軟體 (CyberLink DVD Suite - OEM 與試用版)附件- 快速安裝指南, 支援光碟, I/O 擋板
- 2 x SATA 資料線 (選購)
- 1 x 紅 / 藍立體眼鏡 (選購)
- 1 x MCE 遙控器 (選購)
- 1 x 多角度 CIR 遙控接收器 (選購)
- 1 x ASRock WiFi 2.4GHz 天線 (選購)硬體監控- CPU 溫度檢測
- 機箱溫度檢測
- CPU / 機箱風扇轉速計
- CPU / 機箱靜音風扇 (可根據 CPU 或主機板溫度自動調整機箱風扇轉速)
- CPU / 機箱風扇多速控制
- 電壓實時監控: +12V, +5V, +3.3V, 核心電壓規格- Mini-ITX 規格: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 全固態電容設計 (100% 日本原裝高品質高傳導固態電容)作業系統- 支援 Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit認證- FCC, CE, WHQL
- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
ASRock A75M-ITX
官网链接：http://www.asrock.com/mb/overview.tw.asp?Model=A75M-ITX
Asrock A75M-ITX_01.jpg (142.91 KB, 下载次数: 1)
Asrock A75M-ITX_02.jpg (37.16 KB, 下载次数: 2)
Asrock A75M-ITX_03.jpg (58.18 KB, 下载次数: 2)
Asrock A75M-ITX_04.jpg (99.08 KB, 下载次数: 0)
支援 Socket FM1 100W 處理器AMD A75 Hudson D3 晶片組, 原生支援 5 x SATA3, 4 x USB 3.0 埠支援 Dual Channel 2400+(OC)支援 AMD Dual Graphics雙顯示輸出選項 : HDMI, D-Sub支援 AMD Steady Video TM : New video post processing capability for automatic jitter reduction on home/online video7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC892 音源編碼解碼器), 支援 THX TruStudio™支援 ASRock XFast USB, XFast LAN Technologies支援 圖形化 UEFI, ASRock On/Off Play, Instant Boot, Instat Flash, APP Charger, SmartView附贈 : CyberLink MediaEspresso 6.5 試用版, 1 x 3.5mm 音源線, ASRock MAGIX Multimedia Suite
评论
ASRock H61M-ITX
官网链接：http://www.asrock.com/mb/overview.tw.asp?Model=H61M-ITX
ASRock H61M-ITX_01.jpg (140.09 KB, 下载次数: 0)
ASRock H61M-ITX_02.jpg (32.95 KB, 下载次数: 1)
ASRock H61M-ITX_03.jpg (62.02 KB, 下载次数: 1)
ASRock H61M-ITX_04.jpg (87.74 KB, 下载次数: 1)
ASRock DuraCap (2.5 倍更長的使用壽命), 100% 日本原裝高品質高傳導固態電容支援 Intel® K-Series CPU支援雙通道 DDR3 1333支援 Intel® HD Graphics Built-in Visuals多個顯示輸出選項: D-Sub, DVI-D 和 HDMI支援 XFast USB, On/Off Play 技術支援 AXTU, 圖形化 UEFI, Instant Boot, Instant Flash, APP Charger, SmartView7.1 聲道高傳真音效 (Realtek ALC887 音源編碼解碼器), 支援 THX TruStudio™附贈 : CyberLink MediaEspresso 6.5 試用版, 1 x 3.5mm 音源線
產品規格 總觀處理器- 支援第二代 Intel® Core™ i7 / i5 / i3 處理器 (LGA1155 針腳)
- 支援 Intel® Turbo Boost 2.0 技術
- 支援 Intel® K-Series CPU
- 支援 Hyper-Threading 超線程技術晶片組- Intel® H61記憶體- 雙通道 DDR3 記憶體技術
- 2 x DDR3 記憶體插槽
- 支援 DDR3 1333/1066 non-ECC, un-buffered 記憶體
- 系統記憶體最大容量: 16GB*
*由於作業系統的限制，在 Windows® 32-bit 作業系統下實際能使用的記憶體將少於 4GB。在Windows® 64-bit 作業系統下使用64位元的CPU則不會有此限制。
BIOS- 支援圖形界面的 32Mb AMI UEFI Legal BIOS
- 支援 "即插即用"
- 符合 ACPI 1.1, 支援喚醒與自動開機 (Wake Up Events)
- 支援免跳線
- 支援 SMBIOS 2.3.1 音效, 顯示卡與網路內建顯示- 支援 Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® HD Graphics 2000/3000, Intel® Advanced Vector Extensions (AVX)
- Pixel Shader 4.1, Intel® Ivy Bridge CPU 支援 DirectX 11、Intel® Sandy Bridge CPU 支援 DirectX 10.1
- 最大共享顯示記憶體 1759MB
- 多個顯示輸出選項: D-Sub, DVI-D 和 HDMI
- 支援 HDMI 1.4a 技術, 最大解析度達 1920x1200 @ 60Hz
- 支援 DVI, 最大解析度達 1920x1200 @ 60Hz
- 支援 D-Sub, 最大解析度達 2048x1536 @ 75Hz
- 支援 Auto Lip Sync, xvYCC 和 HBR (High Bit Rate Audio) with HDMI (需配備相容 HDMI 的顯示器)
- 透過 DVI 與 HDMI 埠支援 HDCP 功能
- 透過 DVI 與 HDMI 埠支援 1080p 藍光光碟 (BD) / HD-DVD 光碟高畫質播放
*由於晶片組的限制，Intel® HD Graphics 的藍光播放只支援 Windows® 7 / Vista™。
音效- 7.1 聲道高傳真音效 (Realtek ALC887 音源編碼解碼器)
- 支援 THX TruStudio™網路- PCIE x1 千兆網卡 10/100/1000 Mb/s
- Realtek RTL8111E
- 支援網絡喚醒功能 (Wake-On-LAN)
- 支援網線偵測
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE 擴充 / 接口擴充插槽- 1 x PCI Express 2.0 x16 插槽 (藍色: x16)USB 3.0- 2 x USB 3.0 埠 by ASMedia ASM1042, 支援 USB 1.0/2.0/3.0 最高速度達 5Gb/s接頭- 3 x SATA2 3.0 Gb/s 接口, 支援 NCQ, AHCI 和 "熱插拔" 功能
- 1 x CIR 接針
- 1 x 電源 LED 接針
- CPU / 機箱風扇接口
- 24 針 ATX 電源接口
- 4 針 12V 電源接口
- 前面板音訊接口
- 2 組 USB 2.0 針狀接頭 (支援 4 USB 2.0 埠)
*請注意 Windows® XP/XP 64bit 不支援 AHCI 模式.
後背板輸出/入接口I/O 面板
- 1 x PS/2 鍵盤埠
- 1 x D-Sub 埠
- 1 x DVI-D 埠
- 1 x HDMI 埠
- 1 x 光纖 SPDIF 數位音訊輸出埠
- 4 x USB 2.0 埠
- 1 x eSATA2 接口
- 2 x USB 3.0 埠
- 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
- HD 音訊插孔: 後置喇叭 / 中置 / 低音 / 線性輸入 / 前置喇叭 / 麥克風 其它獨家功能- ASRock Extreme Tuning Utility (AXTU)
- ASRock Instant Boot
- ASRock Instant Flash
- ASRock APP Charger
- ASRock SmartView
- ASRock XFast USB
- ASRock On/Off Play 技術
- 安心超頻技術 (Hybrid Booster):
- 華擎通用 CPU 過熱保護技術
- B.F.G., 啟動失敗恢復技術
- 晚安指示燈隨機光碟- 驅動程式, 應用軟體, 防毒軟件 (試用版), CyberLink MediaEspresso 6.5 試用版, 華擎套裝軟體 (CyberLink DVD Suite - OEM 與試用版)附件- 快速安裝指南, 支援光碟, I/O 擋板
- 2 x SATA 資料線 (選購)
- 1 x 3.5mm 音源線 (選購)硬體監控- CPU 溫度檢測
- 機箱溫度檢測
- CPU / 機箱風扇轉速計
- CPU / 機箱靜音風扇 (可根據 CPU 溫度自動調整機箱風扇轉速)
- CPU / 機箱風扇多速控制
- 電壓實時監控: +12V, +5V, +3.3V, 核心電壓規格- Mini-ITX 規格: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 全固態電容設計 (100% 日本原裝高品質高傳導固態電容)作業系統- 支援 Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit認證- FCC, CE, WHQL
- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
评论
ASRock Z68M-ITX/HT
官网链接：http://www.asrock.com/mb/overview.tw.asp?Model=Z68M-ITX/HT
ASRock Z68M-ITX_HT_01.jpg (145.13 KB, 下载次数: 2)
ASRock Z68M-ITX_HT_02.jpg (30.32 KB, 下载次数: 0)
Asrock Z68M-ITX_HT_03.jpg (67.72 KB, 下载次数: 0)
ASRock Z68M-ITX_HT_04.jpg (115.45 KB, 下载次数: 0)
ASRock DuraCap (2.5 倍更長的使用壽命, 100% 日本原裝高品質高傳導固態電容)支援 Intel® K-Series 不鎖倍頻處理器支援雙通道 DDR3 2133(OC)支援 Intel® HD Graphics 與 Built-in Visuals多個顯示輸出選項 : D-Sub, DVI-D, HDMI支援 Intel® Smart Response, Lucid Virtu Switchable Graphics支援 ASRock XFast USB, XFast LAN 技術支援 ASRock On/Off Play, 圖形化 UEFI, ASRock Extreme Tuning Utility (AXTU)7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC892 音源編碼解碼器), 支援 THX TruStudio™附贈 : 1 x MCE 遙控器, 1 x 多角度 CIR 遙控接收器, 1 x 3.5mm 音源線, CyberLink MediaEspresso 6.5 試用版, ASRock MAGIX Multimedia Suite
產品規格 總觀處理器- 支援第二代 Intel® Core™ i7 / i5 / i3 處理器 (LGA1155 針腳)
- 支援 Intel® Turbo Boost 2.0 技術
- 支援 Intel® K-Series 不鎖倍頻處理器
- 支援 Hyper-Threading 超線程技術晶片組- Intel® Z68記憶體- 雙通道 DDR3 記憶體技術
- 2 x DDR3 記憶體插槽
- 支援 DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered 記憶體
- 系統記憶體最大容量: 16GB*
- 支援 Intel® Extreme Memory Profile (XMP) 技術
*由於作業系統的限制，在 Windows® 32-bit 作業系統下實際能使用的記憶體將少於 4GB。在Windows® 64-bit 作業系統下使用64位元的CPU則不會有此限制。
BIOS- 支援圖形界面的 32Mb AMI UEFI Legal BIOS
- 支援 "即插即用"
- 符合 ACPI 1.1, 支援喚醒與自動開機 (Wake Up Events)
- 支援免跳線
- 支援 SMBIOS 2.3.1 音效, 顯示卡與網路內建顯示- 支援 Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® HD Graphics 2000/3000, Intel® Advanced Vector Extensions (AVX)
- Pixel Shader 4.1, Intel® Ivy Bridge CPU 支援 DirectX 11、Intel® Sandy Bridge CPU 支援 DirectX 10.1
- 最大共享顯示記憶體 1759MB
- 多個顯示輸出選項: D-Sub, DVI-D 和 HDMI
- 支援 HDMI 1.4a 技術, 最大解析度達 1920x1200 @ 60Hz
- 支援 DVI, 最大解析度達 1920x1200 @ 60Hz
- 支援 D-Sub, 最大解析度達 2048x1536 @ 75Hz
- 支援 Auto Lip Sync, xvYCC 和 HBR (High Bit Rate Audio) with HDMI (需配備相容 HDMI 的顯示器)
- 透過 DVI 與 HDMI 埠支援 HDCP 功能
- 透過 DVI 與 HDMI 埠支援 1080p 藍光光碟 (BD) / HD-DVD 光碟高畫質播放
*由於晶片組的限制，Intel® HD Graphics 的藍光播放只支援 Windows® 7 / Vista™。
**Intel® InTru™ 3D 只支援 Windows® 7 / Vista™。
音效- 7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC892 音源編碼解碼器)
- 支援優質藍光音效
- 支援 THX TruStudio™網路- PCIE x1 千兆網卡 10/100/1000 Mb/s
- Realtek RTL8111E
- 支援網絡喚醒功能 (Wake-On-LAN)
- 支援網線偵測
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE 擴充 / 接口擴充插槽- 1 x PCI Express 2.0 x16 插槽 (藍色: x16)SATA3- 2 x SATA3 6.0 Gb/s 接口, 支援 RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel® Rapid Storage 和 Intel® Smart Response 技術), NCQ, AHCI 和 "熱插拔" 功能USB 3.0- 2 x USB 3.0 埠 by ASMedia ASM1042, 支援 USB 1.0/2.0/3.0 最高速度達 5Gb/s接頭- 2 x SATA2 3.0 Gb/s 接口, 支援 RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel® Rapid Storage 和 Intel® Smart Response 技術), NCQ, AHCI 和 "熱插拔" 功能
- 2 x SATA3 6.0 Gb/s 接口
- 1 x CIR 接針
- 1 x 電源 LED 接針
- CPU / 機箱風扇接口
- 24 針 ATX 電源接口
- 4 針 12V 電源接口
- 前面板音訊接口
- 2 組 USB 2.0 針狀接頭 (支援 4 USB 2.0 埠)後背板輸出/入接口I/O 面板
- 1 x PS/2 鍵盤埠
- 1 x D-Sub 埠
- 1 x DVI-D 埠
- 1 x HDMI 埠
- 1 x 光纖 SPDIF 數位音訊輸出埠
- 4 x USB 2.0 埠
- 1 x eSATA2 接口
- 2 x USB 3.0 埠
- 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
- HD 音訊插孔: 後置喇叭 / 中置 / 低音 / 線性輸入 / 前置喇叭 / 麥克風 其它獨家功能- ASRock Extreme Tuning Utility (AXTU)
- ASRock Instant Boot
- ASRock Instant Flash
- ASRock APP Charger
- ASRock SmartView
- ASRock XFast USB
- ASRock XFast LAN
- Lucid Virtu
- ASRock On/Off Play 技術
- 安心超頻技術 (Hybrid Booster):
- CPU 頻率無段調節
- 華擎通用 CPU 過熱保護技術
- B.F.G., 啟動失敗恢復技術
- 晚安指示燈隨機光碟- 驅動程式, 應用軟體, 防毒軟件 (試用版), CyberLink MediaEspresso 6.5 試用版
華擎套裝軟體 (CyberLink DVD Suite - OEM 與試用版; ASRock MAGIX Multimedia Suite - OEM)附件- 快速安裝指南, 支援光碟, I/O 擋板
- 2 x SATA 資料線 (選購)
- 1 x 3.5mm 音源線 (選購)
- 1 x CIR 遙控接收器 (選購)
- 1 x MCE 遙控器 (選購)硬體監控- CPU 溫度檢測
- 機箱溫度檢測
- CPU / 機箱風扇轉速計
- CPU / 機箱靜音風扇 (可根據 CPU 溫度自動調整機箱風扇轉速)
- CPU / 機箱風扇多速控制
- 電壓實時監控: +12V, +5V, +3.3V, 核心電壓規格- Mini-ITX 規格: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 全固態電容設計 (100% 日本原裝高品質高傳導固態電容)作業系統- 支援 Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit認證- FCC, CE, WHQL
- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
评论
更新的真快 ^^
评论
135楼：BIOSTAR TH61 ITX（07.29更新）
评论
再加上发售时的建议零售价就好了，，
评论
你真是很有心，好东西，支持下~
评论
Giada MI-H67
官网链接：http://www.giadatech.com/index.php?app=product&act=show&id=52
Giada MI-H67_01.jpg (221.68 KB, 下载次数: 1)
Giada MI-H67_02.jpg (70.29 KB, 下载次数: 1)
Giada MI-H67_03.jpg (127.01 KB, 下载次数: 0)
Giada MI-H67_04.jpg (91.58 KB, 下载次数: 3)
评论
顶ITX帝
评论
Giada MI-H61
官网链接：http://www.giadatech.com/index.php?app=product&act=show&id=51
Giada MI-H61_01.jpg (221.68 KB, 下载次数: 0)
Giada MI-H61_02.jpg (70.29 KB, 下载次数: 2)
Giada MI-H61_03.jpg (127.01 KB, 下载次数: 1)
CPUIntel® Socket 1155 Sandy Bridge
Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor
ChipsetIntel® H61 Express Chipset
Memory2 x DIMM, Max. 8 GB, DDR3 1333MHz Memory
Dual Channel memory architecture
Expansion Slots2 x Mini-PCIe
1 x PCIe x16
StorageIntel® H61 Express Chipset built in
4 xSATA2.0 3Gb/s ports
*NOTE:H61 doesn't supports SATA3.0"
LANRealtek Gigabit LAN controller
Audio8-Channel High Definition Audio CODEC
Supports S/PDIF out ports on rear
Blu-ray support
USB6*Header USB2.0, 6*Rear (2*USB3.0, 4*USB2.0)
Back Panel I/O Ports2 x Wi-Fi attenna aperture
1 x DVI
1 x LAN(RJ45) port
1 x HDMI
2 x USB 3.0
1 x PS/2 Keyboard port
1 x6jack audio interface
4 x USB 2.0/1.1
Internal I/O Connectors3 x USB connectors support additional 4 USB 2.0 ports
6 x SATA connectors
1 x 20-pin ATX Power connector
1 x 4-pin ATX 12V Power connector
1 x COM
ManageabilityWOL by PME,PXE
DimensionMini-ITX Form Factor
6.75inch x 6.75inch (17.1cm x 17.1cm)
评论
首尔用什么主板啊
评论
P8H67-I 欧洲有。
打算入手。
4sata 组两个raid，2TBX2 RAID0 64GB M4 X2 RAID0 不知道行不。
另外机箱是Q11
评论
兄弟这帖子很长啊，要慢慢细读了
评论
整理的够详细 学习了,标记下
评论
MSI H61I-E35 (B3)
官网链接：http://tw.msi.com/index.php?func=prodmbspec&maincat_no=1&prod_no=2351
MSI H61I-E35 (B3)_01.jpg (248.13 KB, 下载次数: 2)
MSI H61I-E35 (B3)_02.jpg (81.53 KB, 下载次数: 0)
MSI H61I-E35 (B3)_03.jpg (165.91 KB, 下载次数: 1)
MSI H61I-E35 (B3)_04.jpg (191.36 KB, 下载次数: 3)
MSI H61I-E35 (B3)_05.jpg (149.27 KB, 下载次数: 5)
Intel® H61 (B3) 系列主機板
• 軍規第二代: 高品質超穩定料件
• OC Genie第二代: 全自動1秒超頻，免設定效能全面提升
• ClickBIOS Concept: 方便好用滑鼠操作BIOS介面
• 支援 HDMI, VGA 輸出
• 內建顯示核心支援DirectX 10.1, Shader Model 4.1, OpenGL 3.0
• HTPC Ready
CPU 插槽1155CPU (最高支援)i3/i5/i7AM3 CPU ReadyN/A系統匯流排100MHz晶片組Intel® H61 (B3)DDR2 記憶體N/ADDR3 記憶體DDR3 1066/1333記憶體通道雙通道記憶體插槽2最大記憶體 (GB)16PCI-Ex16N/APCI-E GenN/APCI-Ex4N/APCI-Ex11PCIN/AIDEN/ASATAIIIN/ASATAII4RAIDN/A網路介面10/100/1000*1TPM1USB 3.0 接埠 (背板)N/AUSB 2.0 接埠 (背板)4音源接孔 (背板)3平行埠 (背板)N/A序列埠 (背板)N/A1394 接埠 (背板)N/AeSATAN/ADisplay PortN/AVGA1DVIN/AHDMI1DirectXDX10.1最大顯示分享記憶體 (MB)1024尺寸Mini-ITXDrMOSN/AAPSN/ASideport MemoryN/ASLIN/A3-way SLIN/AHybrid SLIN/ACrossFireN/AHybrid CrossFireN/ADual GraphicsN/AD-LED2N/AGreen Power GenieN/A
评论
BIOSTAR TH61 ITX 图赏
规格参数详见 135 楼
BIOSTAR TH61 ITX_03.jpg (273.95 KB, 下载次数: 0)
BIOSTAR TH61 ITX_04.jpg (316.82 KB, 下载次数: 2)
BIOSTAR TH61 ITX_05.jpg (348.19 KB, 下载次数: 1)
BIOSTAR TH61 ITX_06.jpg (162.19 KB, 下载次数: 0)
BIOSTAR TH61 ITX_07.jpg (599.84 KB, 下载次数: 2)
BIOSTAR TH61 ITX_08.jpg (472.58 KB, 下载次数: 2)
BIOSTAR TH61 ITX_09.jpg (415.34 KB, 下载次数: 1)
BIOSTAR TH61 ITX_10.jpg (339.89 KB, 下载次数: 1)
BIOSTAR TH61 ITX_11.jpg (521.84 KB, 下载次数: 2)
BIOSTAR TH61 ITX_12.jpg (450.67 KB, 下载次数: 1)
BIOSTAR TH61 ITX_13.jpg (405.97 KB, 下载次数: 2)
BIOSTAR TH61 ITX_14.jpg (402.97 KB, 下载次数: 2)
BIOSTAR TH61 ITX_15.jpg (464.87 KB, 下载次数: 1)
BIOSTAR TH61 ITX_16.jpg (340.09 KB, 下载次数: 0)
评论
A75平台太少了，矮机箱对显卡有要求的只能上APU了
评论
还是8楼这货最好.就是买不到..nnd
难道只能入索泰..
评论
intel原厂的H67和Q67的那两块不知道怎么样？有什么区别吗？
评论
mark学习
评论
想买P8H67-I这一款
可惜淘宝网都没卖..
只卖Deluxe版本*/-85
评论
是啊，找来找去只看到杜蕾斯！
评论
*/-92口水ing，，，，帮顶
评论
A75M的ITX主板华硕和索泰也推出了；首尔你该更新了*/-19
评论
【首尔-ITX】技嘉官网发表 GA-A75N-USB3 MiIi-ITX 主机板
评论
Giada MI-Z68
官网链接：http://www.giadatech.com/index.php?app=product&act=show&id=70
Giada MI-Z68_01.jpg (427.7 KB, 下载次数: 1)
Giada MI-Z68_02.jpg (90.71 KB, 下载次数: 2)
Giada MI-Z68_03.jpg (462.51 KB, 下载次数: 1)
CPUIntel® Socket 1155 Sandy Bridge
CoreTM i7 Processor/CoreTM i5 Processor/ CoreTM i3 Processor
QPI Max.6.4GT/S, support 4.8GT/S
ChipsetIntel® Z68 Express Chipset
Memory2xDIMM, Max.8 GB, DDR3 1333MHz Memory
Dual Channel memory architecture
Expansion Slots2xMini-PCle (1xMini-PCle, 1xMSATA)
1xPClex16
Multi-GPU SupportSupports ATI® CrossFireXTM Technology
StorageIntel® Z68 Express Chipset built in
2xSATA3.0 6Gb/s ports
2xSATA2.0 3Gb/s ports
LANRealtek RTL8111E Gigabit Lan controller
AudioALC883 7.1-Channel High Definition Audio CODEC
Supports S/PDIF out ports on rear
Blu-ray support
USB2xUSB3.0
8xUSB2.0
Back Panel I/O Ports2xWi-Fi attenna aperture
1xDVI
1xLAN(RJ45)port
1xHDMI
2xUSB3.0
1xPS/2 Keyboard port
1x6jack audio interface (includes1xS/PDIF-out port) (optional)
4xUSB2.0/1.1
Internal I/O Connectors2x USB connectors support additional 4 USB 2.0 headers
4 x SATA connectors
1 x 20-pin ATX Power connector
1 x 4-pin ATX 12V Power connector
1 x COM
Form FactorMini ITX Form Factor
17x17cm
评论
这个这个板子很不错啊！！！！！！！
评论
Sapphire Pure Platinum H61 (IPC-CI7S10H61)
官网链接：http://www.sapphiretech.com/presentation/product/?cid=2&gid=1040&sgid=1096&pid=1174&psn=&lid=13&leg=0
Sapphire Pure Platinum H61_01.jpg (248.95 KB, 下载次数: 2)
Sapphire Pure Platinum H61_02.jpg (62.82 KB, 下载次数: 0)
Sapphire Pure Platinum H61_03.jpg (131.14 KB, 下载次数: 2)
Sapphire Pure Platinum H61_04.jpg (166.15 KB, 下载次数: 2)
Sapphire Pure Platinum H61_05.jpg (179.26 KB, 下载次数: 1)
The Sapphire Pure Platinum H67 is Intel® H61 Express Chipset based desktop board in MiniITX form factor. It supports the 2nd generation Intel® Core™ i7 /i5 /i3 and other Intel® processors in the LGA1155 package. The board is featured with Display Port, DVI-I and Intel® High Definition Audio HDMI Driver connectors and supports dual independent display for processors with Intel® HD Graphics. Powered by the 2nd generation Intel® Core™ processors. Sapphire Pure Platinum H67 also offers premium features such as Bluetooth, two USB 3.0 ports with 5 Gb/s link speed and four SATA 3 Gb/s ports.
产品规格CPUSupport Intel LGA1155: Intel Core i7 /i5 / i3 series processors
ChipsetIntel® H61 Express Chipset
BIOSAMI BIOS, 32Mb Flash ROM
Memory2 slots 240-pin DDR3 1066/1333 non-ECC ,un-buffered memory
Graphics1024 MB Maximum shared memory
Intel® HD Graphics
Expansion Slots1 x MINI PCI-E x1 slots
1 x PCI Express x16 slots
Storage4 x Serial ATA II 3Gb/s connectors
AudioRealtek ALC892 - 8 声道高清音频编码译码器
Ethernet LANMarvell 88E8059 PCI-Express Gigabit LAN
Rear Panel I / O6 个 USB 2.0接口
2 个 USB 3.0接口
1 个 HDMI接口
1 个 Single Link DVI
1 个 输出Audio I / O接口
Internal I / OCPU 4针风扇电源接口
3针机箱风扇电源接口
24-针ATX电源接口
前置控制面板接口
2 个 USB 2.0接口
Form FactorMini-iTX, Size 6.8" x 6.8"
OS supportWindows 7 (32/64) bit
评论
这么好的帖子我咋一开始没看到啊。。。。
评论
这个哪里有买啊。。。
话说，这个保修什么都成问题
这个帖子的主人入手了，你可以向他咨询
https://www.chiphell.com/thread-319283-1-1.html
评论
首尔，请问这个板子插580可以点亮吗？
评论
依照 voidshatter 版主经验，GTX580 3G 、GTX590 在 Intel ITX DH57JG 主板上均未能成功运行，
仅供参考
评论
前几天入了P8H61-I,感觉还不错
评论
首尔，现在P8H67-I这块板子美帝能买到吗？
评论
英国AMAZON上找到了，价格一般般啊...
http://www.amazon.co.uk/Asus-P8H ... 23527073&sr=8-2
评论
现在p8h61-i断货啊。买技嘉的难道非得h67n-usb3?
评论
可我在首堵，异地不给配送。
评论
楼主的这个贴让我琢磨了小一个月，至今还未选定，不是没货，就是有小问题，
评论
北京仓 现货
评论
ITX帝 现在哪里能买到 P8H67-I 这块儿啊 多谢
评论
今天的？我刚关了360的网页，当时是预定状态。
评论
其实要这板儿就是为接M4和多几个口 等啊等 毛都没有
这个在当地只有实体销售吗 英国最大的B2C是什么?那里有吗?
评论
你知道的太多了 谢谢
评论
多谢及时的消息，我已下单，估计2日后能到货，问题是不上机无法验货有无问题，而下周末不在北京，等回来后已经又一个星期了，已经过了换货期限，对于京东的货一般没问题吧？
评论
目前正在配送站，估计今天就能收到了。
昨天在村在询问E31230价格，一个看似很正规的商家报价1280元，是否靠谱？感觉比淘宝还低很多啊，不太可能吧。
评论
http://china.zotac.com/index.php ... ctDetail&id=119
索泰 h67u3 6个SATA。
终于不用找p8h67-i了...
评论
微星 IM-QM57
http://www.msi.com/product/ipc/IM-QM57.html
评论
微星 IM-QM67
http://www.msi.com/product/ipc/IM-QM67.html
IM-QM67
评论
*/-42ITX帝万福 最近凄惨红也出ITX H61 H67价格很实惠 据说是杰微代工的
评论
七彩虹 i-H67HD U3 V21
官网链接：http://tec.colorful.cn/Product/Parameter.aspx?guid=7963bbf1-9dc8-4b63-a22d-eef479466c40
i-H67HD U3 V21_01.jpg (232.52 KB, 下载次数: 8)
i-H67HD U3 V21_02.jpg (35.8 KB, 下载次数: 9)
芯片组Intel H67CPU支持支持intel LGA1155/SNB处理器(3+2相供电，支持TDP 95W处理器，建议使用功耗少于或者等于95W的处理器）内存支持支持双通道DDR3 1066/1333集成芯片显卡支持提供1条PCI Express 2.0 X16插槽扩展接口I/O：2个USB3.0接口，4个USB2.0 接口，1个SPDIF接口，1个 RJ45网络接口，5个音频输入输出接孔（8声道支持）;1个VGA接口，1个DVI接口，1个HDMI接口， 板载（可扩展）：2组9-pin USB针脚；1组3-pin Spdif针脚扩充插槽1个Mini PCIE接口系统BIOS32Mb flash ROM EFI Version电源管理ACPI高级电源管理硬件监控CPU风扇转速可控，SYSTEM风扇转速监视CPU温度监视，System温度监视，及各组电压监视板载网卡千兆自适应网卡板载声卡Realtek 8声道输出支持主板规格ITX 尺寸170*170mm其他功能Colorful Netlive3.0，PXE，金山毒霸2012
评论
七彩虹 i-H61HD U3 V21
官网链接：http://tec.colorful.cn/Product/Parameter.aspx?guid=d5d83a1b-7f89-4112-a487-0a4c88c83122
i-H61HD U3 V21_01.jpg (232.55 KB, 下载次数: 8)
i-H61HD U3 V21_02.jpg (36.77 KB, 下载次数: 8)
芯片组Intel H61CPU支持支持intel LGA1155/SNB处理器(3+2相供电，支持TDP 95W处理器，建议使用功耗少于或者等于95W的处理器）内存支持支持双通道DDR3 1066/1333集成芯片显卡支持提供1条PCI Express 2.0 X16插槽扩展接口I/O：2个USB3.0接口，4个USB2.0 接口，1个SPDIF接口，1个 RJ45网络接口，5个音频输入输出接孔（8声道支持）;1个VGA接口，1个DVI接口，1个HDMI接口， 板载（可扩展）：2组9-pin USB针脚；1组3-pin Spdif针脚扩充插槽1个Mini PCIE接口系统BIOS32Mb flash ROM EFI Version电源管理ACPI高级电源管理硬件监控CPU风扇转速可控，SYSTEM风扇转速监视CPU温度监视，System温度监视，及各组电压监视板载网卡千兆自适应网卡板载声卡Realtek 8声道输出支持主板规格ITX 尺寸170*170mm其他功能Colorful Netlive3.0，PXE，金山毒霸2012
评论
MSI QM67不错，喜欢，哪里能买到？*/-15
评论
问下首尔。有没有ITX板子有双INETL网卡的呢？可以做链路聚合的。
评论
Zotac H67ITX-D-E
官网链接：http://www.zotacusa.com/zotac-h67-wifi-supreme-h67itx-d-e.html
Zotac H67ITX-D-E_01a.jpg (1.25 MB, 下载次数: 8)
Zotac H67ITX-D-E_02a.jpg (420.08 KB, 下载次数: 9)
Zotac H67ITX-D-E_03a.jpg (270.36 KB, 下载次数: 7)
Zotac H67ITX-D-E_04a.jpg (1.23 MB, 下载次数: 7)
Zotac H67ITX-D-E_05a.jpg (511.18 KB, 下载次数: 6)
Zotac H67ITX-D-E_06a.jpg (1013.03 KB, 下载次数: 7)
Zotac H67ITX-D-E_07a.jpg (1.45 MB, 下载次数: 7)
Zotac H67ITX-D-E_08a.jpg (225.54 KB, 下载次数: 7)
ModelH67ITX-D-EForm FactorMini-ITXChipsetIntel H67 ExpressCPU SocketLGA 1155Onboard VideoNVIDIA GeForce GT 520 (512MB)Onboard LAN10/100/1000Mbps Ethernet Wireless: 802.11n (300 Mb/s) Memory SizeUp to 16GBMemory Slots2 x 204-pin SO-DIMMMemory TypeDDR3 1333SATA1 x eSATA 3.0 Gb/s
2 x SATA 3.0 Gb/s
2 x SATA 6.0 Gb/s
1 x mSATARAID0, 1, 0+1, 5DVI2HDMI1DisplayPort1USB Ports4 x USB 3.0
8 x USB 2.0PCI1 x PCI Express x4 (open-end)
1 x Mini PCI Express (occupied by WiFi module)Package Contents4 x SATA cables
1 x I/O back plate
2 x WiFi antennas
1 x DVI-to-VGA adapter
Dimensions6.7in x 6.7in - 170mm x 170mmWarranty1-Year Standard Warranty; 2-Year Extended Warranty
评论
工控ITX一大堆，随便挑挑都是双INTEL网卡的
评论
SOYO SY-H61-U3M
官网链接：http://www.soyo.com.cn/2012/0302/1053.html
梅捷 SY-H61-U3M 节能版主板芯片主芯片组INTEL H61芯片厂商INTEL图形芯片视处理器类型网卡芯片千兆网卡CPU规格CPU种类Intel LGA1155系列处理器CPU插槽LGA1155内存规格内存描述支持双通道 DDR3 1333扩展插槽显卡插槽1条PCI-E 显卡插槽PCI 插槽1条MINI-PCI-E X1SATA接口4个SATAII接口I/0 接口USB接口USB3.0 USB2.0PS/2接口PS/2鼠键混合接口音频接口7.1声道HD音频输出视频接口HDMI/DVI/VGA其它参数电源接口一个4针，一个24针电源接口供电模式3+1相供电 全固态电容产品特色L.P.U极致冷技术 3E节能引擎认证锐起、网众、DOL、斯普林无盘权威认证附件随主板附送说明书、驱动光盘、SATA数据线、挡板 仅供参考，请以当地实际销售产品信息为准；如发现资料有误，请发电子邮件到[email protected]揪错。
评论
J & W MINIX™ H67M-USB3
官网链接：http://www.jwele.com/motherboard_detail.php?1052#_spec
J&W MINIX™ H67M-USB3.jpg (214.63 KB, 下载次数: 9)
Support 2nd Gen Intel® Core™ i7/i5/i3 & Pentium ProcessorsSupport Dual Channel DDR3 1333/1066MHz MemoryDual SuperSpeed USB 3.0 PortsDual Broadcom Gigabit Ethernet PortsLAN teaming feature is supportedIntegrated HDMI, DVI, VGA Outputs2 x SATA II 6.0Gb/s Connectors2 x SATA II 3.0Gb/s ConnectorsGigabit LAN, 8-Channel High-Defintion AudioN-WiFi & Bluetooth Connection100% Solid Capacitors
Specification
ProcessorLGA1155 for 2nd Gen Intel® Core™ i7, Core™ i5, Core™ i3, Pentium® and Celeron® processors (up to 95W TDP Core™ i7 processors)Supports Intel® Turbo-boost TechnologyL3 cache varies with CPU
ChipsetIntel® H67 Express ChipsetDual Broadcom® 57788 Gigabit Ethernet ControllersRenesas (NEC) D720200AF1 low-power version USB 3.0 chipSuper I/O: Nuvoton NCT5577D chipRealtek ALC 892 8-Channel HD Audio Codec32 Mbit flash ROM
MemoryType: Dual Channel DDR3 1333/1066MHz supportMax capacity: 16 GBDIMM slots: 2
Internal I/O Connectors1 x 24-pin ATX power connector1 x 4-pin ATX 12V power connector2 x SATA III 6Gb/s connectors2 x SATA II 3Gb/s connectors1 x CPU fan header2 x System fan headers (4-pin x1, 3-pin x1)1 x Front panel header1 x Front panel audio header2 x USB 2.0 header for additional 4 USB 2.0 ports (by cables)1 x Speaker header1 x S/PDIF Out header
Expansion Slots1 x PCI-E x16 Gen. 2 slot1 x mini PCI-E slot w/N-WiFi+Bluetooth module
Rear Panel I/O2 x RJ-45 LAN port4 x USB 2.0 ports2 x USB 3.0 ports1 x HDMI port1 x DVI-D port1 x D-Sub VGA port5 x Audio jacks1 x Optical S/PDIF Out port
Form FactorMini-ITX170mm (W) x 170mm (L)
H/W MonitoringNuvoton NCT5577D chipSystem health status auto-detect and reported by BIOS
BIOS32 Mbit flash ROM, AMI UEFI BIOS
Bundle SoftwareKaspersky® Internet Security 2011 30-Day Trial LicenseDriver and Utility DVD
Remark
Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.This product does not support Win9X/ME, due to most hardware/software vendors no longer offer support for Win9X/ME.*The DVI-D port does not support D-Sub connection by an adapter.
评论
J & W MINIX™ H61M-USB3
官网链接：http://www.jwele.com/motherboard_detail.php?1035#_view
J&W MINIX™ H61M-USB3.jpg (214.63 KB, 下载次数: 8)
Support 2nd Gen Intel® Core™ i7/i5/i3 & Pentium ProcessorsSupport Dual Channel DDR3 1333/1066MHz MemoryDual SuperSpeed USB 3.0 PortsDual Broadcom Gigabit Ethernet PortsLAN teaming feature is supportedIntegrated HDMI, DVI, VGA Outputs4 x SATA II 3.0Gb/s ConnectorsGigabit LAN, 8-Channel High-Defintion Audio100% Solid Capacitors
Specification
ProcessorLGA1155 for 2nd Gen Intel® Core™ i7, Core™ i5, Core™ i3, Pentium® and Celeron® processors (up to 95W TDP Core™ i7 processors)Supports Intel® Turbo-boost TechnologyL3 cache varies with CPU
ChipsetIntel® H61 Express ChipsetDual Broadcom® 57788 Gigabit Ethernet ControllersRenesas (NEC) D720200AF1 low-power version USB 3.0 chipSuper I/O: Nuvoton NCT5577D chipRealtek ALC 892 8-Channel HD Audio Codec32 Mbit flash ROM
MemoryType: Dual Channel DDR3 1333/1066MHz supportMax capacity: 16 GBDIMM slots: 2
Internal I/O Connectors1 x 24-pin ATX power connector1 x 4-pin ATX 12V power connector4 x SATA II 3Gb/s connectors1 x CPU fan header2 x System fan headers (4-pin x1, 3-pin x1)1 x Front panel header1 x Front panel audio header2 x USB 2.0 header for additional 4 USB 2.0 ports (by cables)1 x Speaker header1 x S/PDIF Out header
Expansion Slots1 x PCI-E x16 Gen. 2 slot1 x mini PCI-E slot (optional)
Rear Panel I/O2 x RJ-45 LAN port4 x USB 2.0 ports2 x USB 3.0 ports1 x HDMI port1 x DVI-D port1 x D-Sub VGA port5 x Audio jacks1 x Optical S/PDIF Out port
Form FactorMini-ITX170mm (W) x 170mm (L)
H/W MonitoringNuvoton NCT5577D chipSystem health status auto-detect and reported by BIOS
BIOS32 Mbit flash ROM, AMI UEFI BIOS
Bundle SoftwareKaspersky® Internet Security 2011 30-Day Trial LicenseDriver and Utility DVD
Remark
Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.This product does not support Win9X/ME, due to most hardware/software vendors no longer offer support for Win9X/ME.*The DVI-D port does not support D-Sub connection by an adapter.
评论
Jetway NF9A-Q67
官网链接：http://www.jetway.com.tw/cn/ipcboard_view.asp?productid=856&proname=NF9A-Q67
Jetway NF9A-Q67_01.jpg (271.1 KB, 下载次数: 7)
Jetway NF9A-Q67_02.jpg (92.34 KB, 下载次数: 8)
Jetway NF9A-Q67_03.jpg (148.2 KB, 下载次数: 7)
Jetway NF9A-Q67_04.jpg (154.45 KB, 下载次数: 7)
Jetway NF9A-Q67_05.jpg (123.13 KB, 下载次数: 7)
Jetway NF9A-Q67_06.jpg (76.74 KB, 下载次数: 8)
产品信息
CPU
INTEL® LGA 1155 Socket Core i7/i5/i3/Pentium Processor
Chipset
INTEL® Q67 Chipset
Clock 100MHz
Memory
2 * 240 pin 4GB 1333/1066 Dual CH DDR3 SDRAM DIMM Max. up to 16GB
Expansion Slots
1 *PCIe x 16
Storage
2 * Serial ATA3 6Gb/s & 4 * Serial ATA2 3Gb/s connectors support RAID 0, 1, 5, 10
Audio
VIA VT1705 6-Channel HD Audio CODEC
Ethernet LAN
Intel 82579LM & 82574L PCI-E Gigabit Ethernet LAN
LVDS
Onboard 24-bit dual channel LVDS connector
USB
Embedded 10 * USB 2.0/1.1
Special Features
Support ACPI S3
Support CPU Smart FAN
Support Watch Dog
Rear Panel I / O
6 * USB 2.0/1.1 ports
1 * PS2/KB Connector
2 * RJ-45 port
1 * HDMI port
1 * COM port
1 * VGA port
3 * Audio Phone Jack
Internal I / O
2 * USB 2.0/1.1 headers for 4 USB 2.0 ports
CPU /NB / Chassis Fan connectors
1 * GPIO header
1 * COM header(RS232/422/485)
1 * IR header
1 * Chassis Intrusion header
1 * AUDIO header
1 * 24-pin & 4-pin 12V ATX Power connector
BIOS
AMI EFI 64MB SMT Flash ROM
Form Factor
Mini-ITX Form Factor (170mm x 170mm)
Functional
ATM, Automation, medical Equipment, Security, Networking, POS, General Application, Gaming Machine, Transportation
Certificate
CE, FCC, RoHS
Temperature
Operating within 0~60 centigrade
Storage within -20-85 centigrade
Jetway NF9F-H61
官网链接：http://www.jetway.com.tw/cn/ipcboard_view.asp?productid=914&proname=NF9F-H61
Jetway NF9F-H61_01.jpg (248.31 KB, 下载次数: 7)
Jetway NF9F-H61_02.jpg (42.24 KB, 下载次数: 7)
产品信息
CPU
INTEL® LGA 1155 Socket Core i7/i5/i3/Pentium Processor
Chipset
INTEL® H61 Chipset
Memory
2 * 240 pin 4GB 1333/1066 Dual CH DDR3 SDRAM DIMM Max. up to 16GB
Expansion Slots
1 *PCIe x 16
1*Mini PCI-E slot
Storage
4 * Serial ATA2 3Gb/s connectors
Audio
Realtek ALC662 6-Channel HD Audio CODEC
Ethernet LAN
Realtek RT8111EVL Gigabit Ethernet LAN
USB
Embedded 7 * USB 2.0/1.1
Special Features
Support ACPI S3
Support CPU Smart FAN
Support Watch Dog
Rear Panel I / O
3 * USB 2.0/1.1 ports
1 * RJ-45 port
4 * COM ports
1 * DVI-D port
1 * VGA port
3 * Audio Phone Jack
Internal I / O
2 * USB 2.0/1.1 headers for 4 USB 2.0 ports
CPU /NB / Chassis Fan connectors
1 * KB/MS headers
1 * GPIO header
1 * Parallel header
2 * COM headers (COM6 for RS232/422/485)
1 * CIR header
1 * TPM header
1 * Chassis Intrusion header
1 * FP AUDIO header
1 * 24-pin & 4-pin 12V ATX Power connector
BIOS
AMI EFI 64MB SMT Flash ROM
Form Factor
Mini-ITX Form Factor (170mm x 170mm)
Functional
ATM, Automation, medical Equipment, Security, Networking, POS, General Application, Gaming Machine, Transportation
Certificate
CE, FCC, RoHS
Temperature
Operating within 0~60 centigrade
Storage within -20-85 centigrade
评论
Jetway I61G-ITX
官网链接：http://www.jetway.com.tw/cn/motherboard_view.asp?productid=897&proname=I61G-ITX
Jetway I61G-ITX_01.jpg (258.66 KB, 下载次数: 8)
Jetway I61G-ITX_02.jpg (102.76 KB, 下载次数: 7)
Specifications
CPU
INTEL® LGA1155 SocketSupport 2nd generation Intel Core processor(i3/i5/i7) familySupport Intel® Pentium® processor, and Intel® Celeron® processor.Support Intel® Turbo Boost Technology 2.03+1+1 Phase CPU Power Support
Chipset
INTEL® H61 Express Chipset
Memory
Dual Channel DDR3 memory technology2 x DDR3 DIMM slotsSupport DDR3 1333/1066 un-buffered memoryMax. capacity of system memory up to: 8GB
Expansion Slots
1x PCI Express 2.0 x16(By 16) slot
Storage
Embedded INTEL H61 Chipset:
4 x Serial ATA2 3Gb/s connectors
Audio
VIA VT1705 Audio CODEC5.1 CH HD Audio with Content Protection
Ethernet LAN
RTL8111E ChipPCI-Ex1 Gigabit LAN 10/100/1000 Mb/sSupport PXE
USB
INTEL H61 Chipset:
6 x USB 2.0 ports (4 distribute in back panel, 2 distribute in mid-board)2 x USB 3.0 ports by ASMedia ASM1042 (2 distribute in back panel)
Back Panel I / O
4 x USB 2.0/1.1 ports2 x USB 3.0 ports1 x PS/2 Keyboard / Mouse1 x VGA Port1 x DVI-D Port1 x HDMI Port1 x RJ-45 Port3 x Audio jacks (Line In/Line Out/Microphone)
Internal I / O
1 x USB 2.0/1.1 header for 2 USB 2.0/1.1 portsCPU / Chassis Fan connectors1 x 4-pin ATX 12V Power connector1 x 24-pin ATX Power connector1 x HDMI_SPDIF header1 x Front panel audio header
BIOS
32 MB DIP Flash ROM
Form Factor
ITX form Factor:170x170 mm
评论
Magic-Pro MP-H61X
官网链接：http://www.magic-pro.com/product/socket1155/H61X.htm
Magic-Pro MP-H61X_01.jpg (1.11 MB, 下载次数: 7)
Magic-Pro MP-H61X_02.jpg (803.97 KB, 下载次数: 7)
Magic-Pro MP-H61X_03.jpg (863.45 KB, 下载次数: 7)
Magic-Pro MP-H61X_04.jpg (1 MB, 下载次数: 7)
Magic-Pro MP-H61X_05.jpg (1017.2 KB, 下载次数: 7)
Magic-Pro MP-H61X_06.jpg (108.64 KB, 下载次数: 7)
Chipset :
- 單一晶片 : Intel H61 Express Chipset (B3 Stepping)
Processor :
- Intel LGA1155 Socket
- 支援 Sandy Bridge Series 2nd Generation Core i7 / i5 / i3 處理器(32nm)
- 支援 Intel Turbo Boost 2.0 Technology
- 支援 Hyper-Threading Technology
Memory Socket : - 支援安裝 Dual Channel DDR3 1066 / 1333 Non-ECC Unbuffered 記憶體
- 設有 2 根 240-pin DDR3 DIMM 記憶體插槽，擴充容量高達到 8GB
Expansion Slots :
- 提供一組 PCI-Express 2.0 x16 插槽
Integrate Serial ATA-II:
- 支援 四組 Serial ATA-II 模式的傳輸介面
Integrated Graphics :
- 內建 Intel HD Graphics 100/200*
- 支援 Pixel Shader 4.1 及 DirectX 10.1 功能
- 提供一組 HDMI / DVI-D / VGA 視訊輸出連接埠
- 支援 Blu-ray Stereoscopic 3D
LAN :
- 提供 Realtek Gigabit LAN 功能
- 支援高速 10/100/1000 Mbit/s 乙太網路
Audio Codec :
- 內建優質 Realtek ALC662 HD 高清5.1 聲道音效解碼器
Onboard I/O Connectors :
- 提供一組 PS/2 鍵盤 / 滑鼠連接埠
- 提供一組 HDMI / DVI-D / VGA 視訊輸出連接埠
- 提供兩組 USB 3.0 傳輸介面 (ASMedia ASM1042晶片)
- 支援最多六個 USB 2.0 傳輸介面
- 提供一組 HD 5.1 聲道音效 連接埠 (線路輸入, 線路輸出, 麥克風輸入) Design :
- ITX 規格並採用 6 layers PCB 設計 (17cm x 17cm)*內置顯示輸出功能需配合內置 Intel Graphics Technology 的處理器
评论
Intel® Server Board S1200KP
官网链接：http://www.intel.com/content/www/us/en/motherboards/server-motherboards/server-board-s1200kp.html
Intel® Server Board S1200KP_01.jpg (255.42 KB, 下载次数: 9)
Intel® Server Board S1200KP_02.jpg (469.35 KB, 下载次数: 7)
Intel® Server Board S1200KP_03.jpg (183.62 KB, 下载次数: 6)
Intel® Server Board S1200KP_04.jpg (268.92 KB, 下载次数: 7)
Intel® Server Board S1200KP_05.jpg (205.55 KB, 下载次数: 7)
Intel® Server Board S1200KP_06.jpg (186.42 KB, 下载次数: 6)
Key featuresIntel® Xeon® processor E3 1200 product familyIntel® C206 chipsetTwo DIMM slots for DDR3 1066/1333 MHzMini-ITX form factor16 Gen2 I/O lanesFour SATA ports and two integrated LAN ports
Target applicationsSmall business, first server, or embedded applications.
Sub-entry Intel® Server Board with essential server-class featuresThe Intel® Server Board S1200KP provides essential server features for small businesses needing the power and reliability of the Intel® Xeon® processor E3-1200 product family. The unique mini-ITX form factor supports two ECC UDIMMs and E3 processors with integrated graphics.
Intel® Server Board S1200KP information and resources
Related content
Intel® RAID ControllersIntel® Xeon® processor E3 1200 series
Intel® Enabled Solutions Acceleration Alliance (Intel® ESAA) recipes
Intel® ESAA Recipes for S1200KP
Support components
Drivers and DownloadsResource & UtilitiesTroubleshooting for the S1200KP
Product specifications, compatible products and test component lists
Board order code
S1200KP
Essentials
Limited 3-year WarrantyYesExtended Warranty Available for PurchaseYesBoard Form Factormini-ITXSocket1155Integrated Systems AvailableNoEmbedded Options AvailableNoSupplemental SKUNoMax TDP95 WIncluded ItemsI/O Shield, SATA cablesTarget MarketSmall Business/1st ServerMemory specificationsMax Memory Size (dependent on memory type)15 GBMemory TypesDDR3-1066/1333# of Memory Channels2Max Memory Bandwidth21 GB/s# of DIMMs2ECC Memory SupportedYesGraphics specificationsIntegrated GraphicsYesGraphics OutputDVI-IDiscrete GraphicsNoExpansion optionsPCI Express Revision2PCIe x16 Gen 2.x1I/O specificationsUSB Revision2# of USB Ports4USB 2.0 Configuration (Back + Internal)4 2# of SATA Ports4# of LAN Ports2Integrated LANDual GbeAdvanced technologiesIntel® Trusted Execution TechnologyNoAES New InstructionsYesIntel® vPro TechnologyNoIntel® Active Management TechnologyNoIntel® Remote Wake TechnologyNoIntel® Remote PC Assist TechnologyNoIntel® Remote Management Module SupportNoIntel® Intelligent Power Node ManagerNoIntel® Anti-Theft TechnologyNoTPMNoIntel® Matrix Storage TechnologyYesIntel® Fast Memory AccessYesIntel® Flex Memory AccessYesIntel® I/O Acceleration TechnologyYesCompatible productsCompatible processors
Intel® Xeon® Processor E3-1220 (8M Cache, 3.10 GHz)Intel® Xeon® Processor E3-1225 (6M Cache, 3.10 GHz)Intel® Xeon® Processor E3-1235 (8M Cache, 3.20 GHz)Intel® Xeon® Processor E3-1240 (8M Cache, 3.30 GHz)Intel® Xeon® Processor E3-1245 (8M Cache, 3.30 GHz)Intel® Xeon® Processor E3-1260L (8M Cache, 2.40 GHz)Intel® Xeon® Processor E3-1270 (8M Cache, 3.40 GHz)Intel® Xeon® Processor E3-1275 (8M Cache, 3.40 GHz)Intel® Celeron® Processor G530 (2M Cache, 2.40 GHz)Intel® Celeron® Processor G530T (2M Cache, 2.00 GHz)Intel® Celeron® Processor G540 (2M Cache, 2.50 GHz)Intel® Core™ i3-2100 Processor (3M Cache, 3.10 GHz)Intel® Core™ i3-2100T Processor (3M Cache, 2.50 GHz)Intel® Core™ i3-2102 Processor (3M Cache, 3.10 GHz)Intel® Core™ i3-2120 Processor (3M Cache, 3.30 GHz)Intel® Core™ i3-2120T Processor (3M Cache, 2.60 GHz)Intel® Core™ i3-2130 Processor (3M Cache, 3.40 GHz)Intel® Pentium® Processor G620 (3M Cache, 2.60 GHz)Intel® Pentium® Processor G620T (3M Cache, 2.20 GHz)Intel® Pentium® Processor G630 (3M Cache, 2.70 GHz)Intel® Pentium® Processor G630T (3M Cache, 2.30 GHz)Intel® Pentium® Processor G840 (3M Cache, 2.80 GHz)Intel® Pentium® Processor G850 (3M Cache, 2.90 GHz)Intel® Pentium® Processor G860 (3M Cache, 3.00 GHz)Intel® Core™ i3-2105 Processor (3M Cache, 3.10 GHz)Intel® Celeron® Processor G440 (1M Cache, 1.60 GHz)Intel® Core™ i3-2125 Processor (3M Cache, 3.30 GHz)
[tr][/tr]
[tr][/tr]
[tr][/tr]
[tr][/tr]
[tr][/tr]
[tr][/tr]
[tr][/tr]
[tr][/tr]
[tr][/tr]
[tr][/tr]
[tr][/tr]
[tr][/tr]
[tr][/tr]
[tr][/tr]
Tested component listsTested Operating System S1200KP
评论
很好的贴，顶*/-93
评论
翔升 迷尔 H67T
官网链接：http://www.pcasl.com/chanpinzhongxin/xiangshengzhuban/INTELxinpian/H67/2011-04-12/280.html#pcasl
主芯片组：INTEL H67
板型设计：ITX
CPU插槽：LGA1155
CPU支持：支持INTEL LGA1155 Core处理器
集成显卡：CPU中集成
内存规格：DDR3 高频内存支持
插槽数：2条
双通道支持：是
网卡类型：板载双千兆网卡
磁盘接口：2*SATAII、2*SATAⅢ
扩展插槽：1*PCI-E ×16、1*MINIPCI-E
音频芯片：集成7.1声道音效芯片
I/O接口：2天线孔+2USB+2USB&PS2+DVI&HDMI+RJ45&2USB3.0+6JACK（含光纤）
供电设计：5相供电
电源接口：20PIN+4PIN接口
评论
我是来找带dp的1155 itx板子
评论
辛苦了！收藏了。
评论
6SATA+全长PCI-E的真是不多
布局好的更是没有 电路 电子 维修 我现在把定影部分拆出来了。想换下滚，因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗？ 评论 认真看，认真瞧。果然有收 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号，不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01
·日本中文新闻 唐田绘里香为新剧《极恶女王》剃光头 展现演员决心
·日本中文新闻 真子小室夫妇新居引发隐私担忧
·日本中文新闻 前AKB48成员柏木由纪与搞笑艺人交往曝光
·日本学校 ｛日本国际学校｝梅田インターナショナルスクール
·日本学校 LINE：sm287 陳雨菲、20歳、台湾からの留学生、東京に来たばかり
·日本留学生活 出售平成22年走行48000km 代步小车
·日本华人网络交流 円相場 一時1ドル＝140円台まで上昇？
·日本华人网络交流 问日本华人一个问题
·日本旅游代购 富山接机
·生活百科 英国转澳大利亚转换插头
·汽车 【求助】修车遇到困难怎么办？
