Z77系列主機板是INTEL新一代CPU(Ivy Bridge)1155腳位在2012年晶片組主流&效能主力產品，Z77身為搭配下一代Ivy Bridge處理器7系列晶片組主推的產品系列，提供2組SATA 6G、PCI-E 3.0，內建4組USB3.0，Z77提供包括對雙卡PCI-E x8+x8模式的支援，三卡x8+x4+x4模式的支援能力。提供對Intel RST技術和Smart Response Technology技術的支援，以及14個USB介面（4個USB3.0介面），6個SATA介面（2個SATA3），目前可以看到由各大板卡廠針對不同等級的產品線所推出的主機板，也將陸續上市，
Z77晶片組所帶來的 PCI Express 3.0以及隨之而來的原生2組高速SATA 3.0(6G)，但USB 3.0已無需外加控制晶片(這也是一大亮點之一)。Z77可使用已整合GPU的Intel Ivy Bridge處理器其中的內建顯示功能，也支援K系列CPU的倍頻功能，同樣支援內部整合顯示核心輸出以外(可開啟編解碼加速引擎)，也能完整提供調整倍頻的功能，解決玩家在超頻方面的需求，另外也支援新版的Intel Rapid Sotrage Technology 10.5，能提供使用者建立容量大於2.2TB硬碟的RAID陣列及RST SSD Caching(SSD+HDD的混搭加速模式)這兩項新特性。讓使用者於使用獨立顯示卡時也能享受內顯及Intel Quick Sync轉檔技術(提供Lucid Virtu軟體)及Smart Response Technology(SSD快取技術)，主機板大廠-GIGABYTE推出以Intel Z77晶片組打造價位實在、規格、功能及用料都具競爭力的主機板，支援INTEL於2012年4月推出的LGA1155腳位Ivy Bridge及舊有的Sandy Bridge CPU產品線，身為中高階市場的主推晶片組，各板卡廠也準備除了剛面市時推出了相對應的主機板外，依據主流市場的需求的推出更具特色的主機板，搶攻各位玩家口袋中的小朋友，以下介紹GIGABYTE在Z77晶片組的定位較為入門的ATX產品Z77-D3H的面貌。
主機板包裝及配件

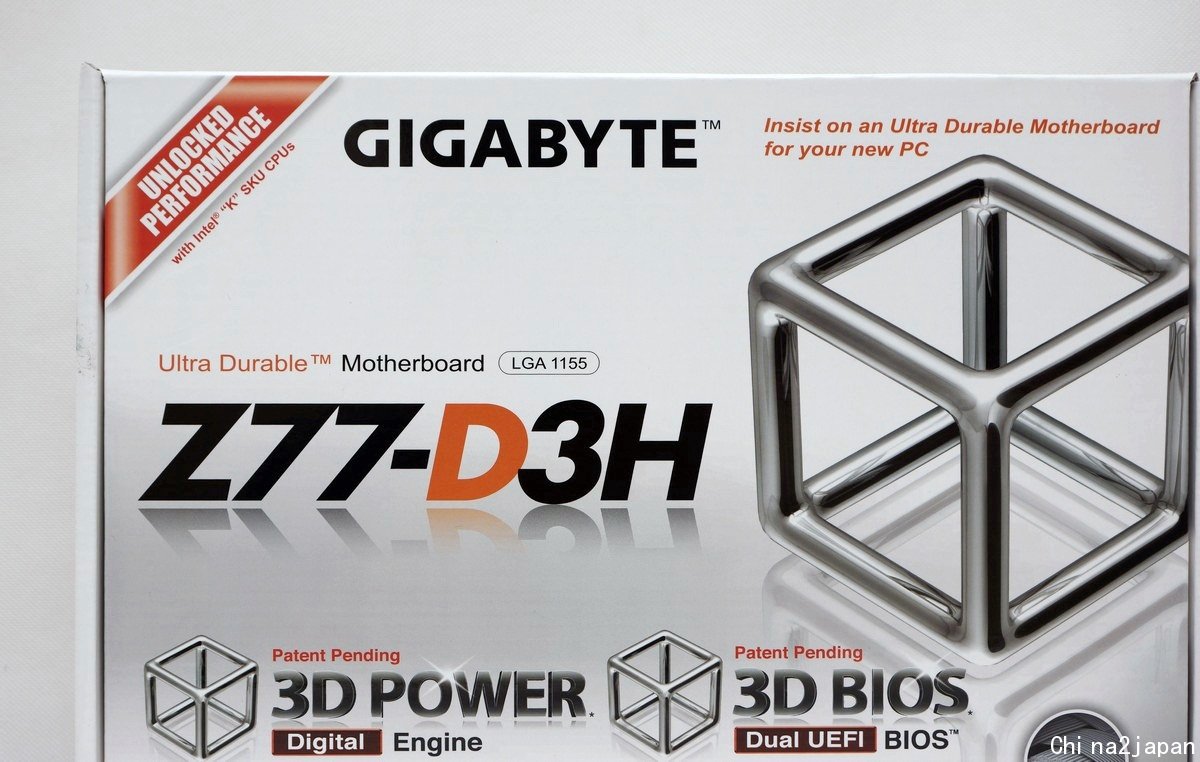

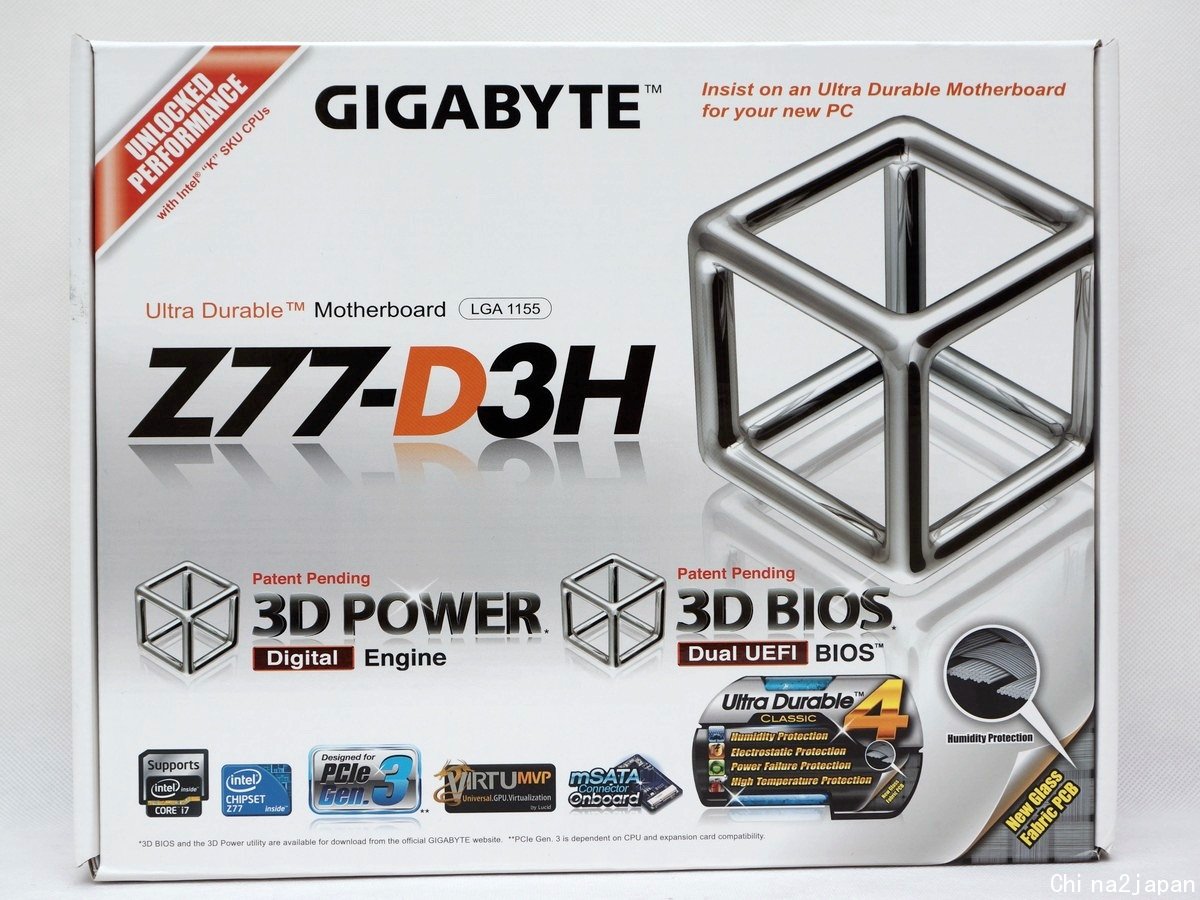

GA Z77-D3H外盒正面
產品的設計外包裝，新的白色視覺設計，具有平實科技感。
3D BIOS及3D 供電設計
釋放您的主機效能極限。
主機板特色
採用Z77晶片組，支援LGA1155腳位的i3/i5/i7的CPU，支援PCI-E 3.0，內建mSATA、VIRTU MVP技術、第4代超耐久技術等。
盒裝出貨版及規格說明
採用Z77晶片組。

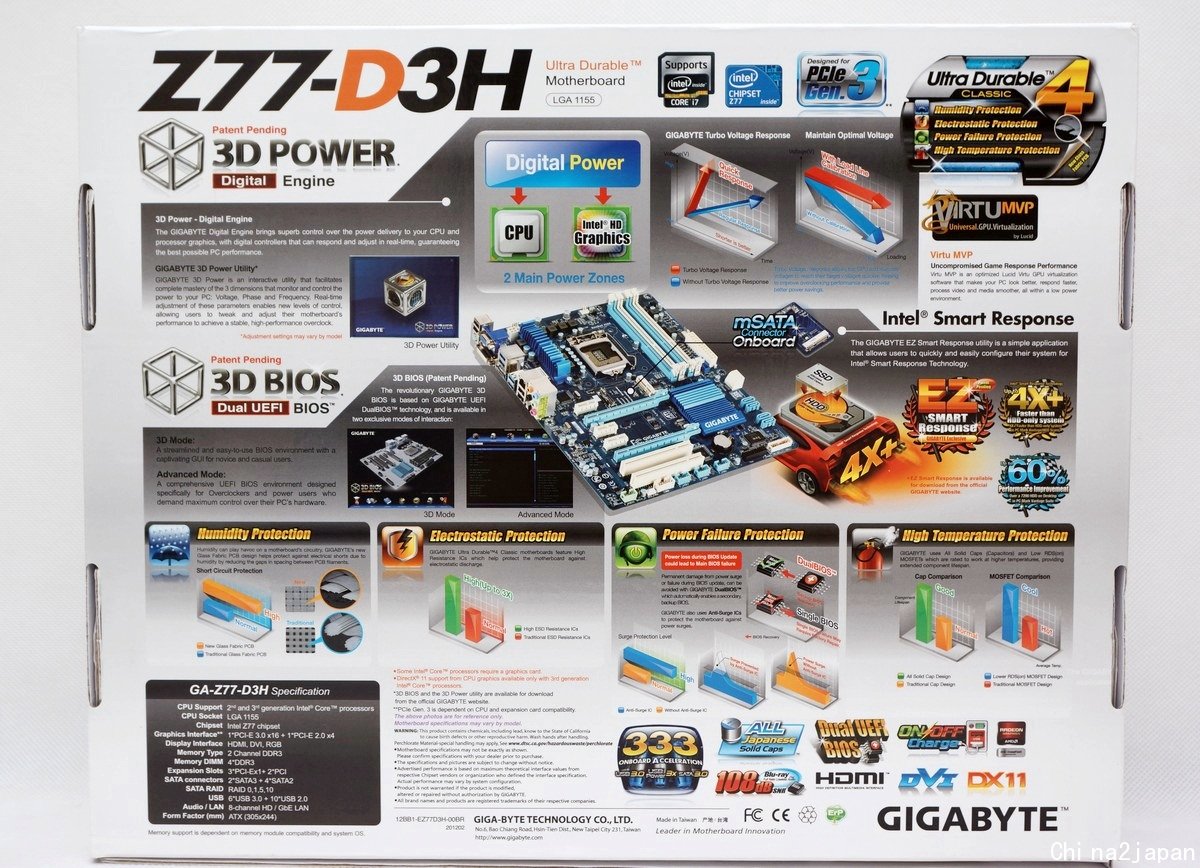

外盒背面圖示產品支援相關技術
提供2組PCI-E 16X插槽供擴充使用支援CFX，4DIMM雙通道DDR3、7.1CH的音效輸出、Gigabit網路等技術、規格，
並以簡單圖示簡介主機板支援的功能跟特色，如Ultra Durable4、USB POWER 3X、VIRTU MVP、
3D POWER、3D BIOS、Smart Response Technology傳輸效能。
開盒及主機板配件

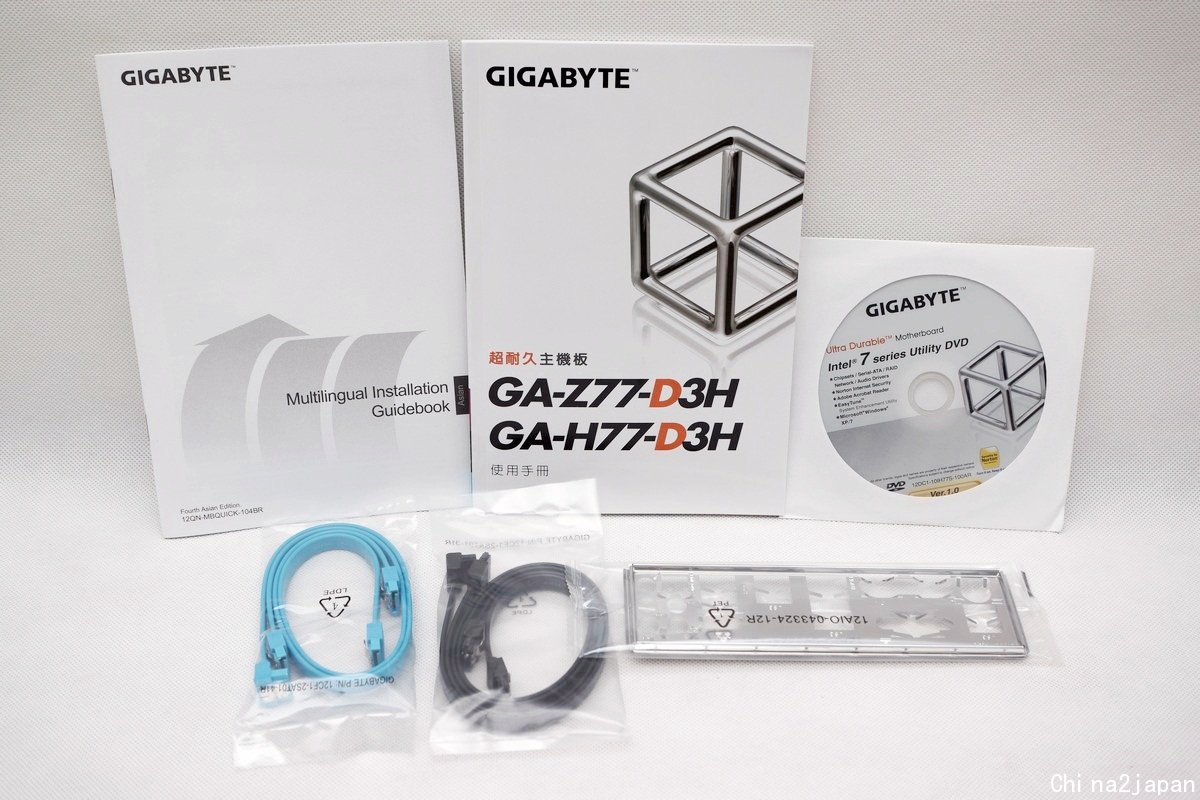

配件
配件有驅動光碟、SATA排線4組(分別為SATA3、SATA2)、產品貼紙、擋版及說明書。
主機板

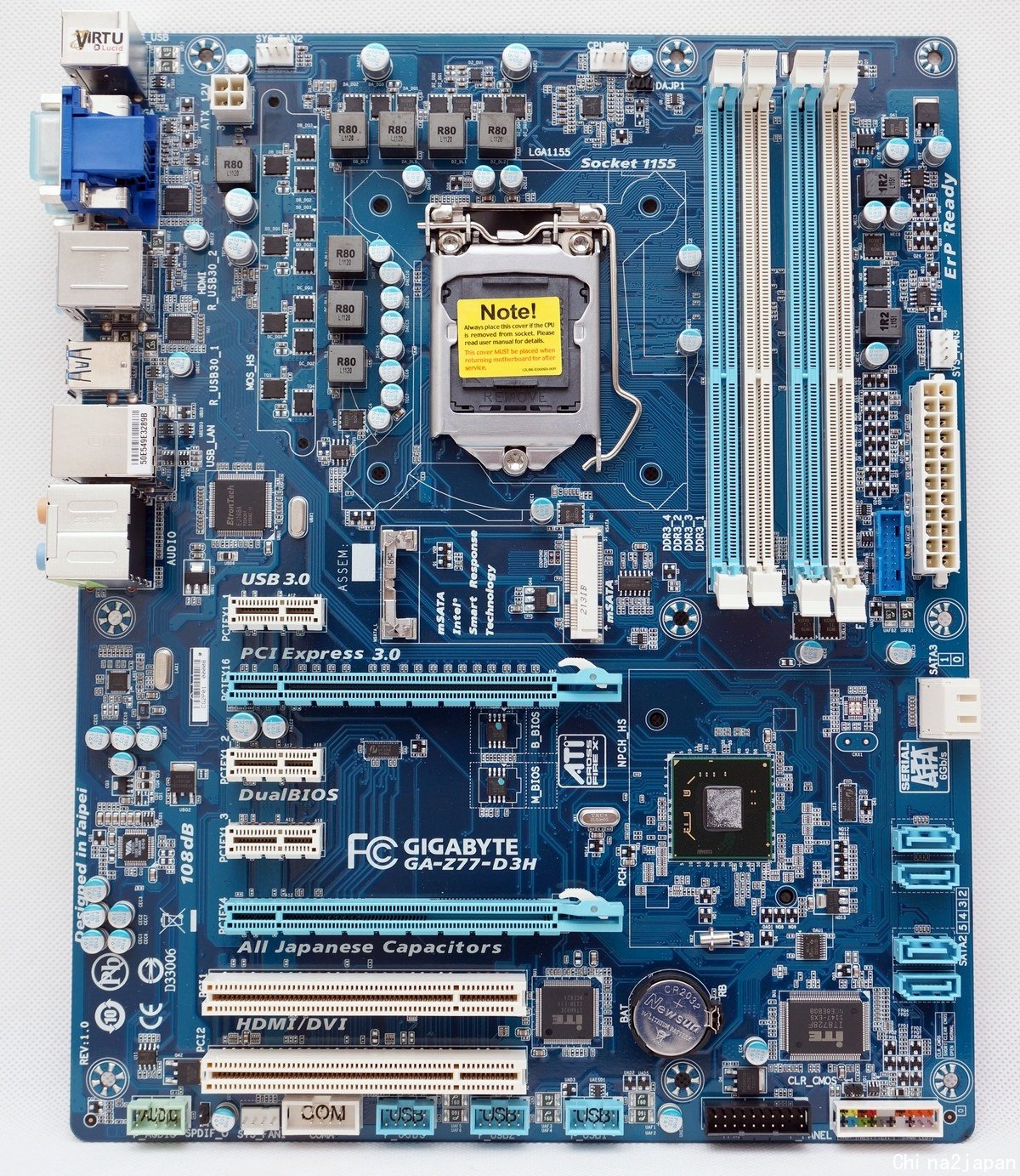

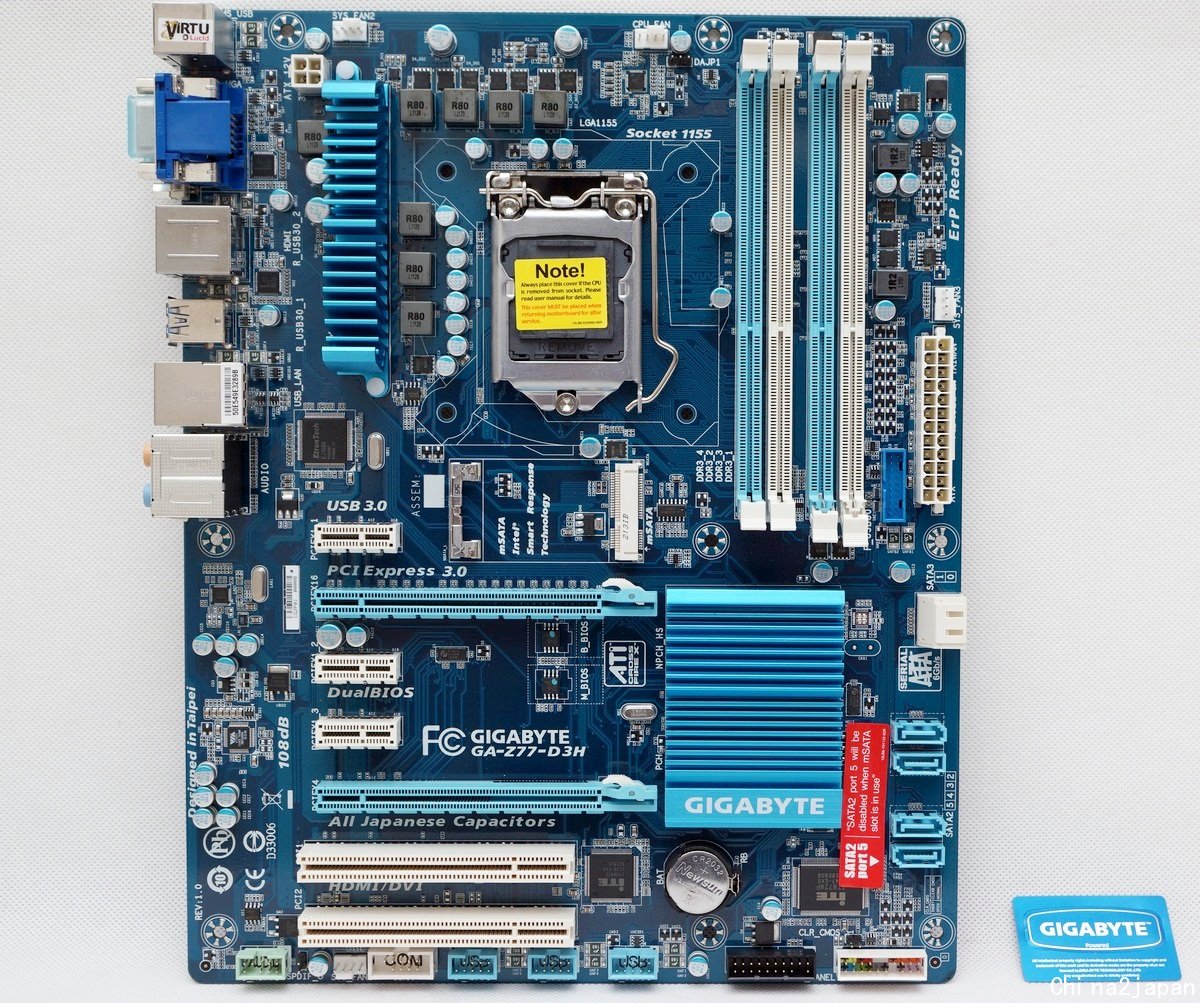

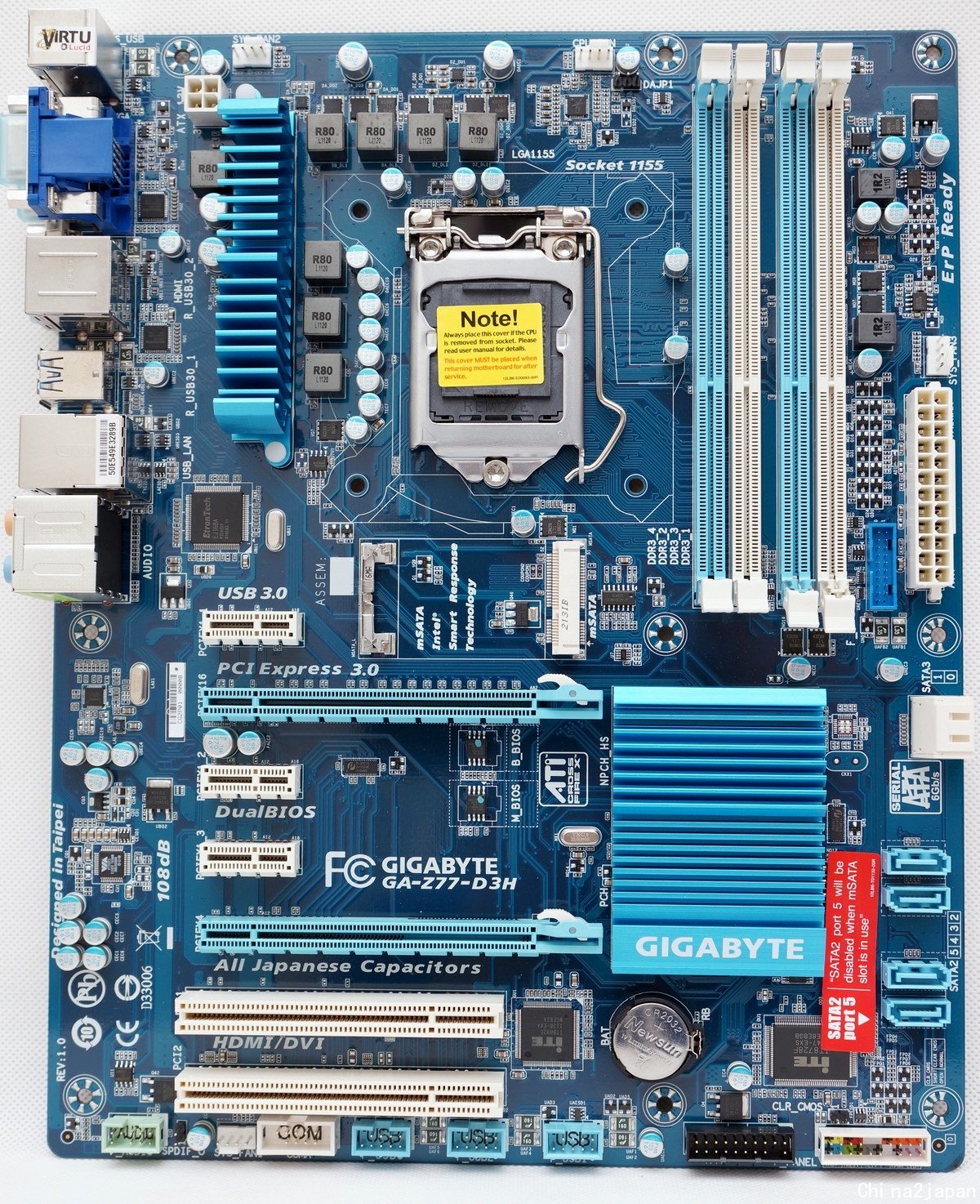

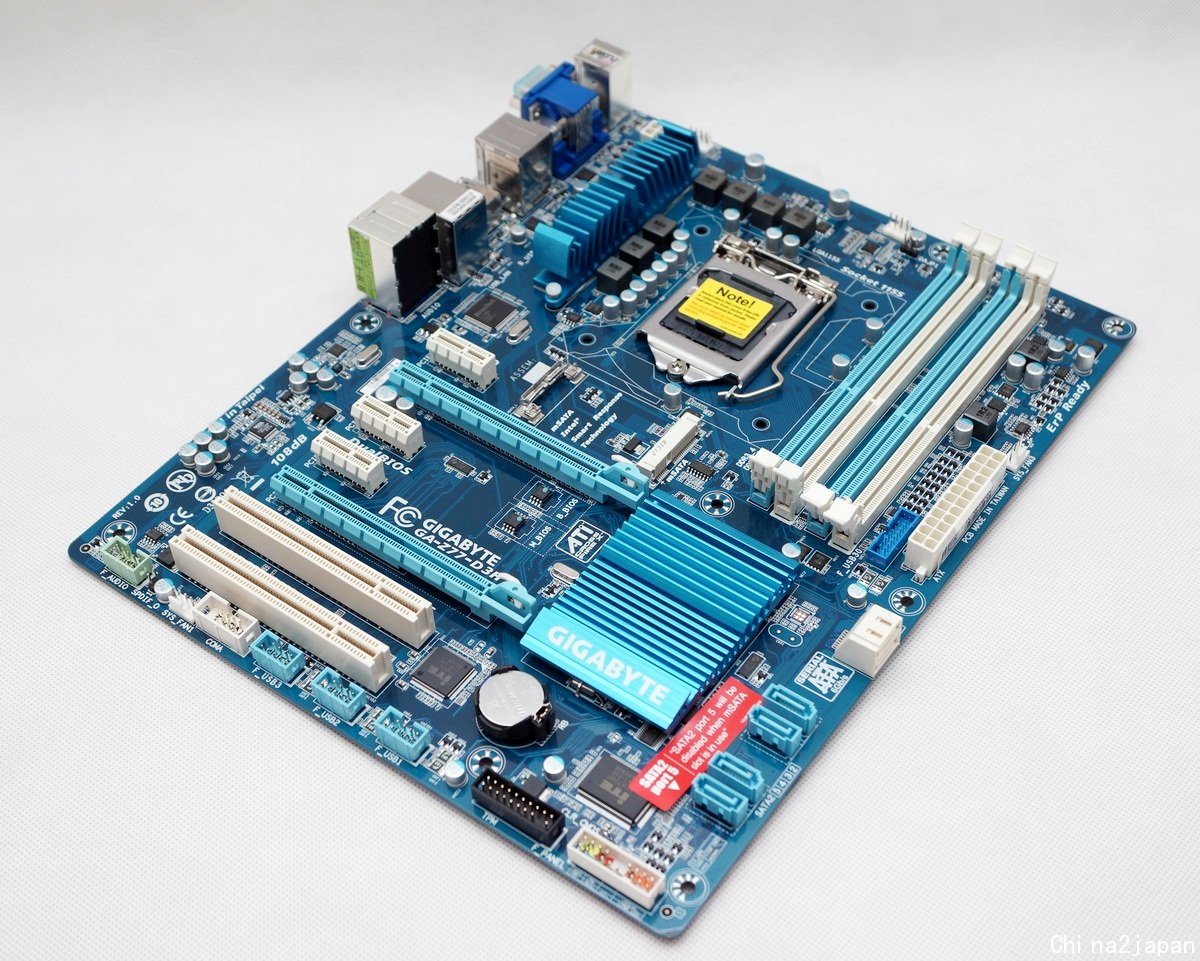

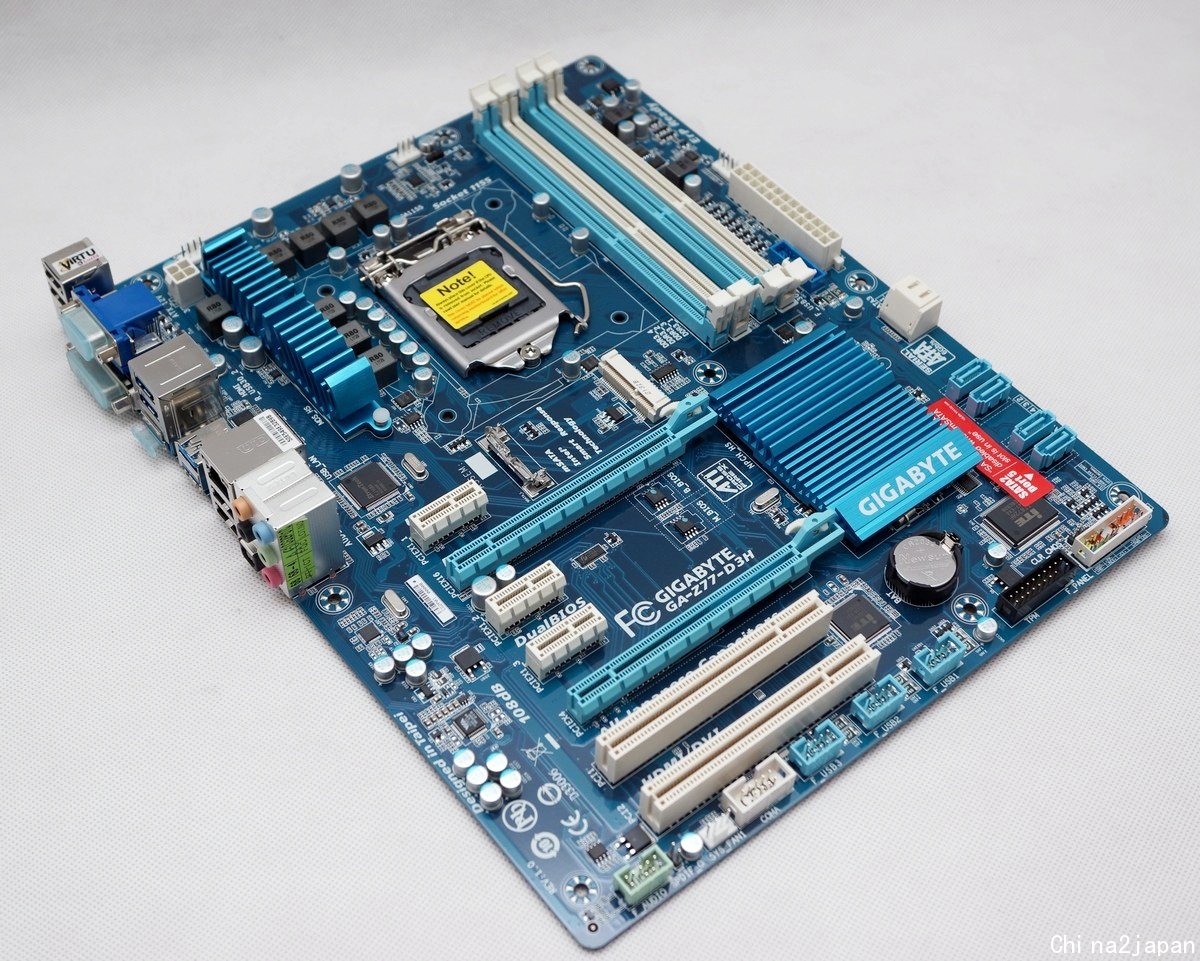

主機板正面
這張定位在中階P67主機板，主機板電容採用全固態電容，整體用料部分以主打的NEW Glass Fabric PCB版設計，供電設計採用3D POWER數位供電設計，
MOS區加以散熱片抑制MOS負載時溫度，CPU端12V輸入使用4PIN，並提供4組風扇電源端子(4組PWM)主機板上提供2組SATA3(2組原生)、
4組SATA2，此外整體配色採用原有的深藍配色相當具有不錯的產品質感。

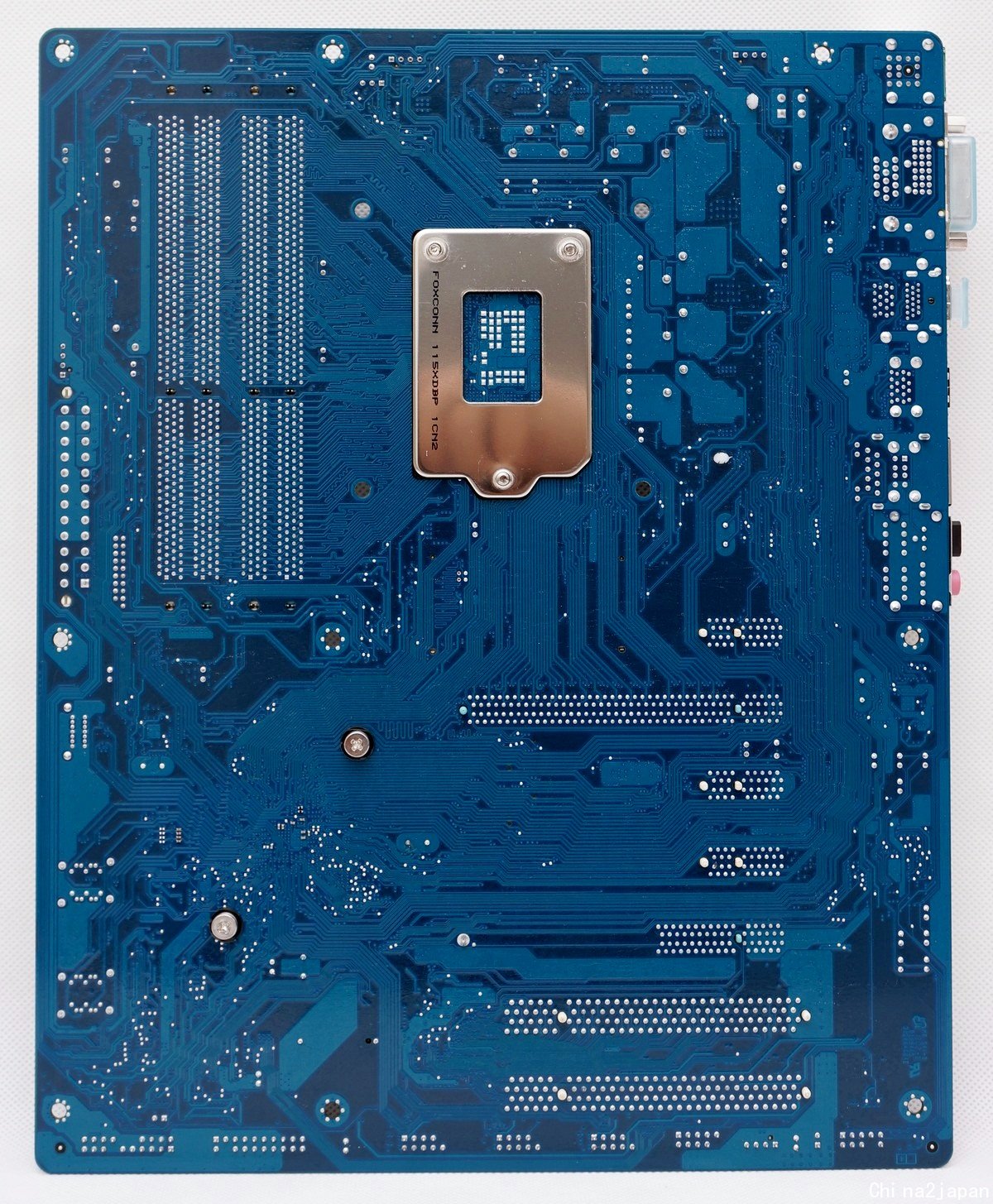

主機板背面
主機板CPU底板使用金屬製防彎背板，PCH晶片組採用螺絲鎖固，MOS區散熱器使用一般的彈簧式扣具。

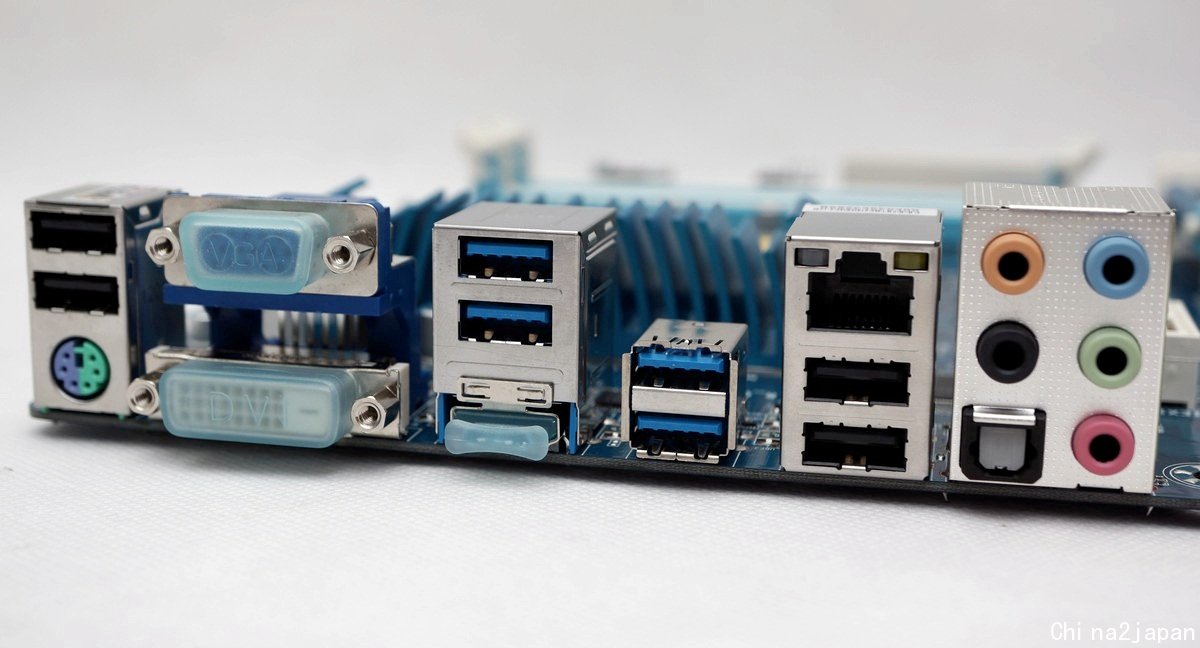

主機板IO區
如圖，有1組PS2鍵盤滑鼠共用接頭、1組Gb級網路、4組USB3.0、4組USB2.0、光纖輸出及音效輸出端子，
顯示輸出部分為HDMI、DVI及D-SUB各一。
CPU附近用料
屬於3D POWER數位供電設計的電源供應配置，主機板電容採用全固態電容，MOS區也加上散熱片加強散熱，
CPU側 12V採用4PIN輸入及1組CPU PWM風扇端子。支援4DIMM的DDR3模組，電源採24PIN輸入，旁有一組內接19Pin USB3.0接口。

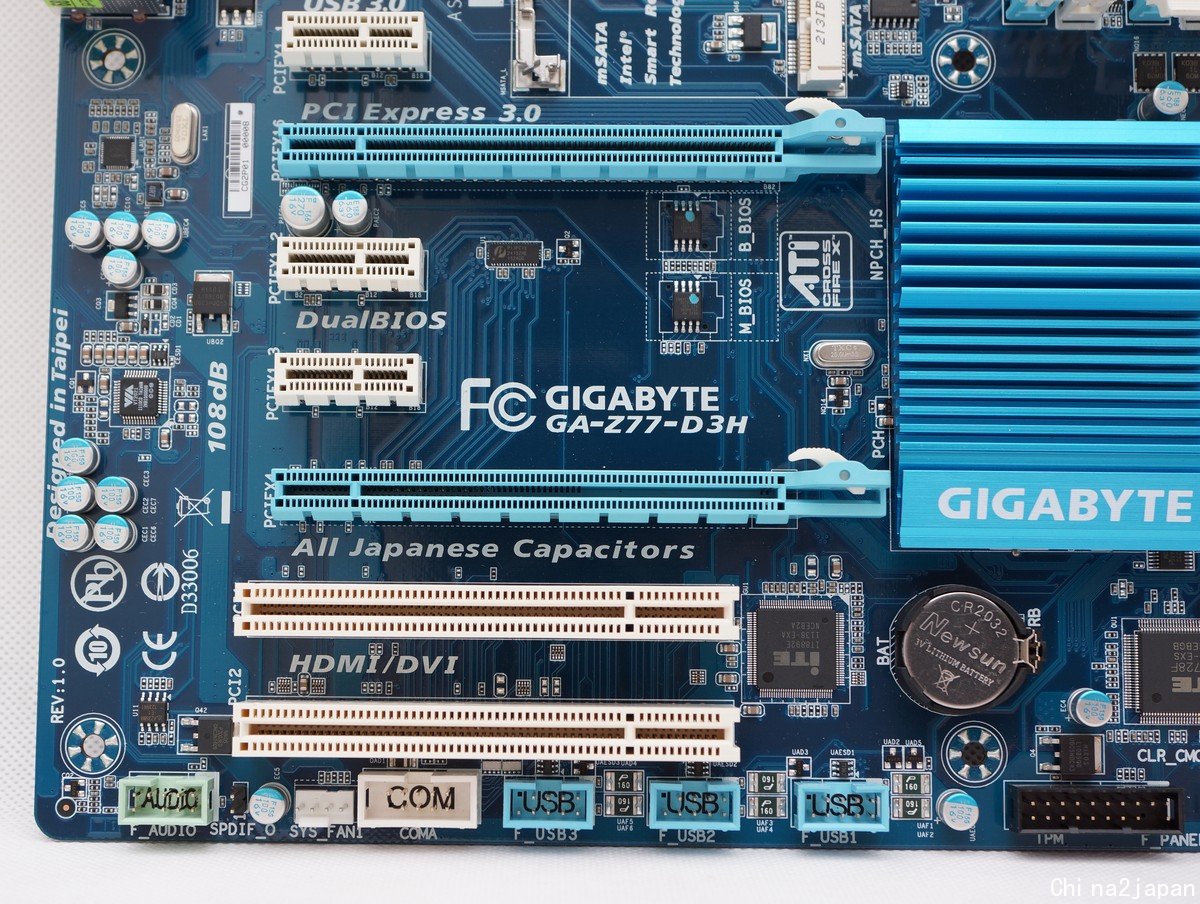

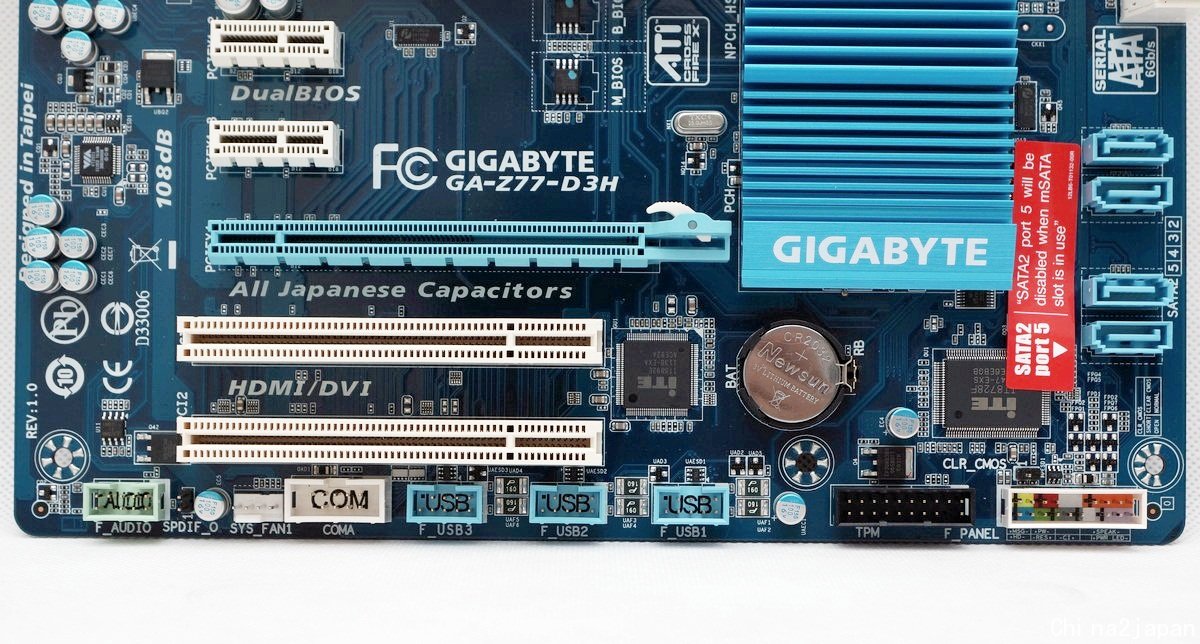

主機板介面卡區
提供2組PCI-E 16X(1組為PCI-E3.0 16X，另1組為PCI-E 2.0 4X)、3組PCI-E 1X、2組PCI，這樣配置對使用者來說應該相當夠用，
2組 PCI-E x16插槽採用彈簧式卡榫，安裝固定顯示卡時還算穩固。

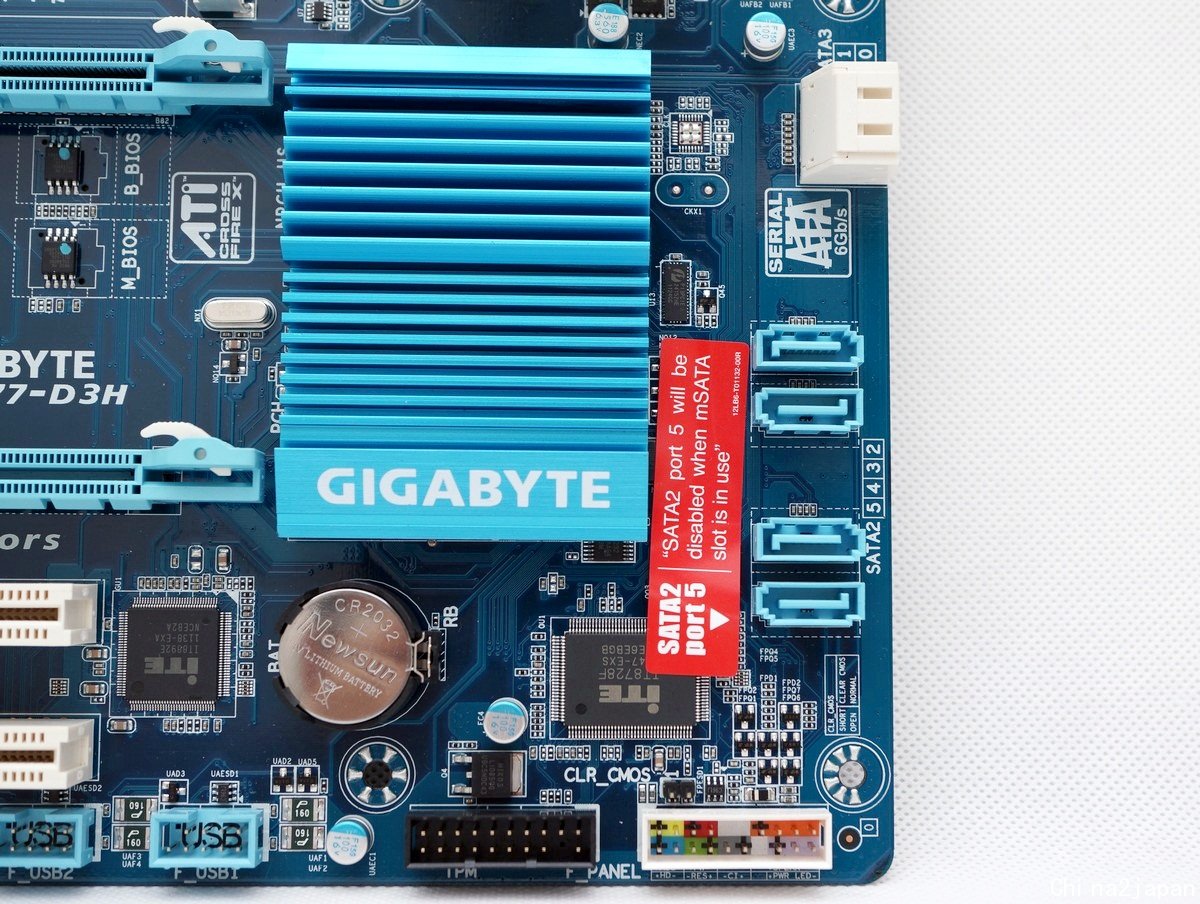

IO裝置區
提供提供2組SATA3(2組原生)、4組SATA2、USB可擴充至14組，面板前置端子亦放置於本區。

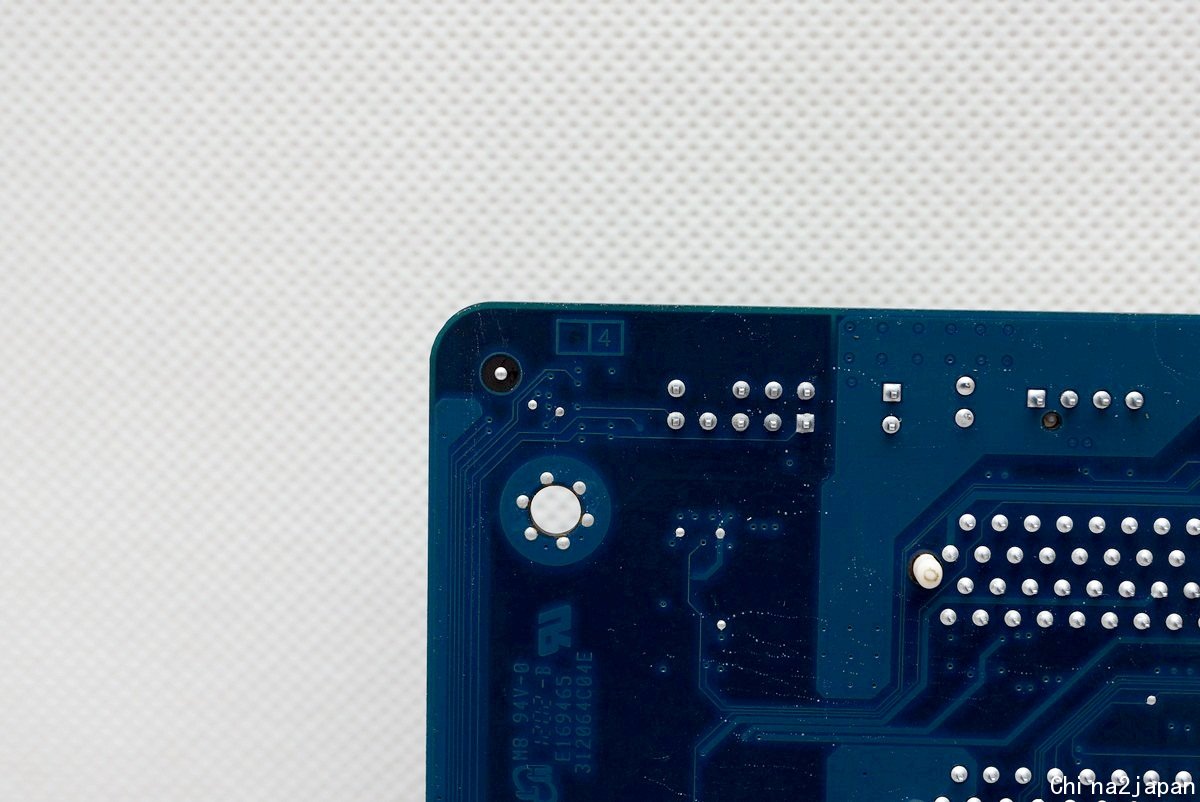

主機板用料
採用4層版。
主機板內部元件

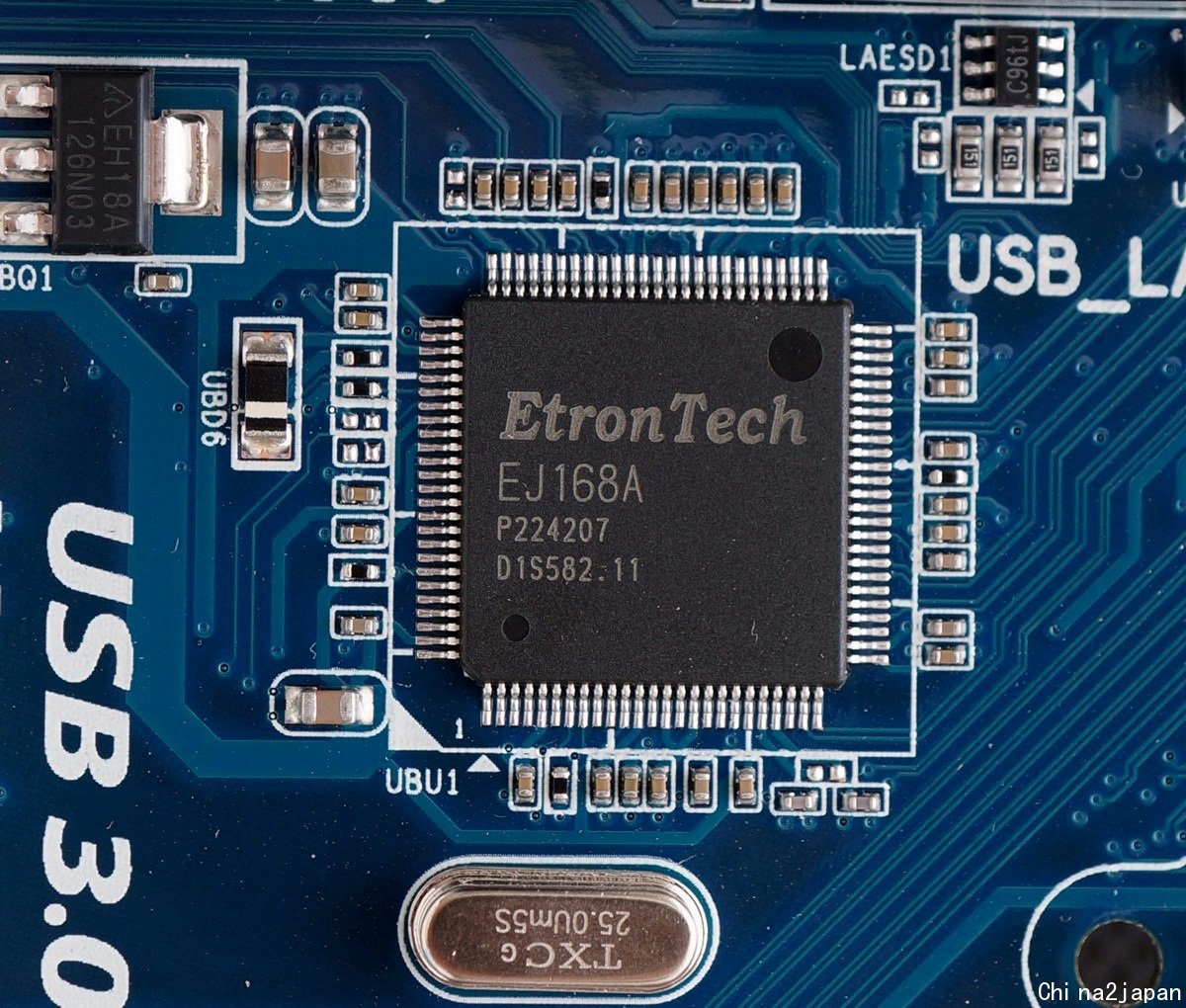

USB3.0晶片
採用Etron的EJ168A USB3.0控制晶片。

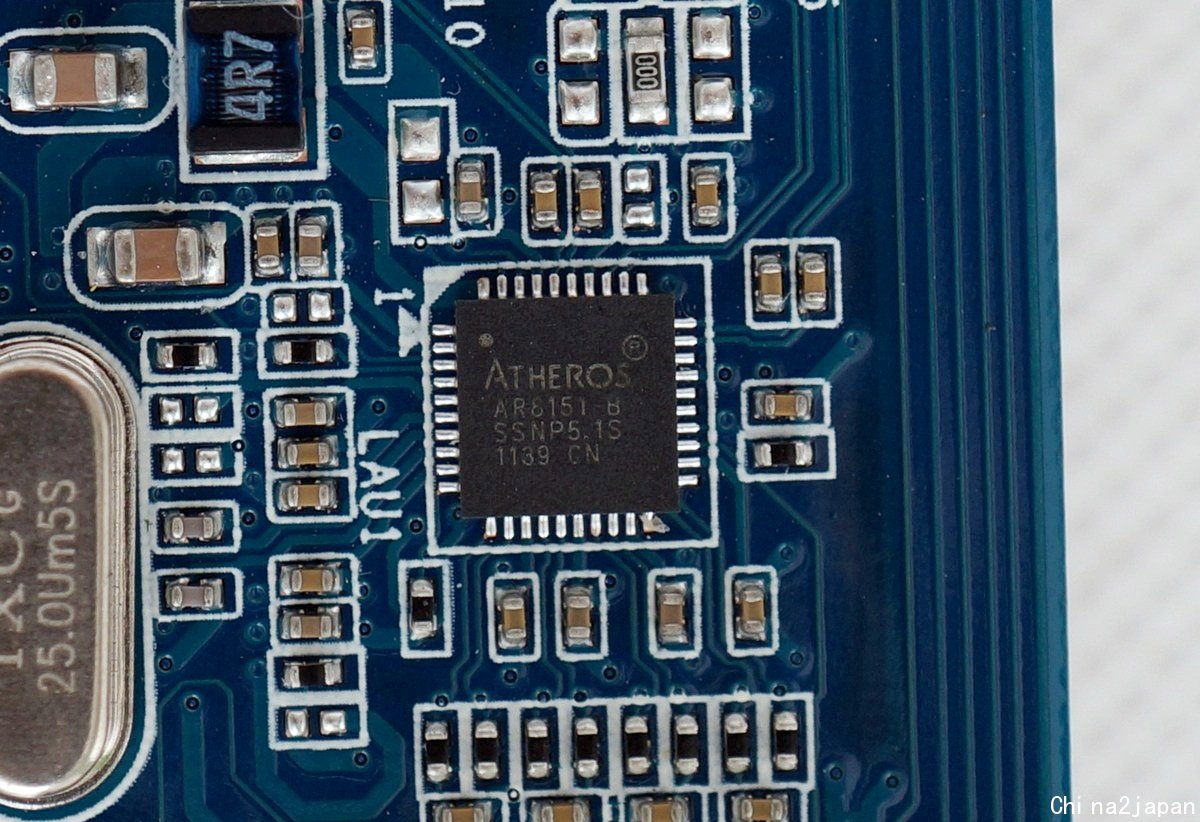

網路晶片
網路晶片採用Atheros AR8151。

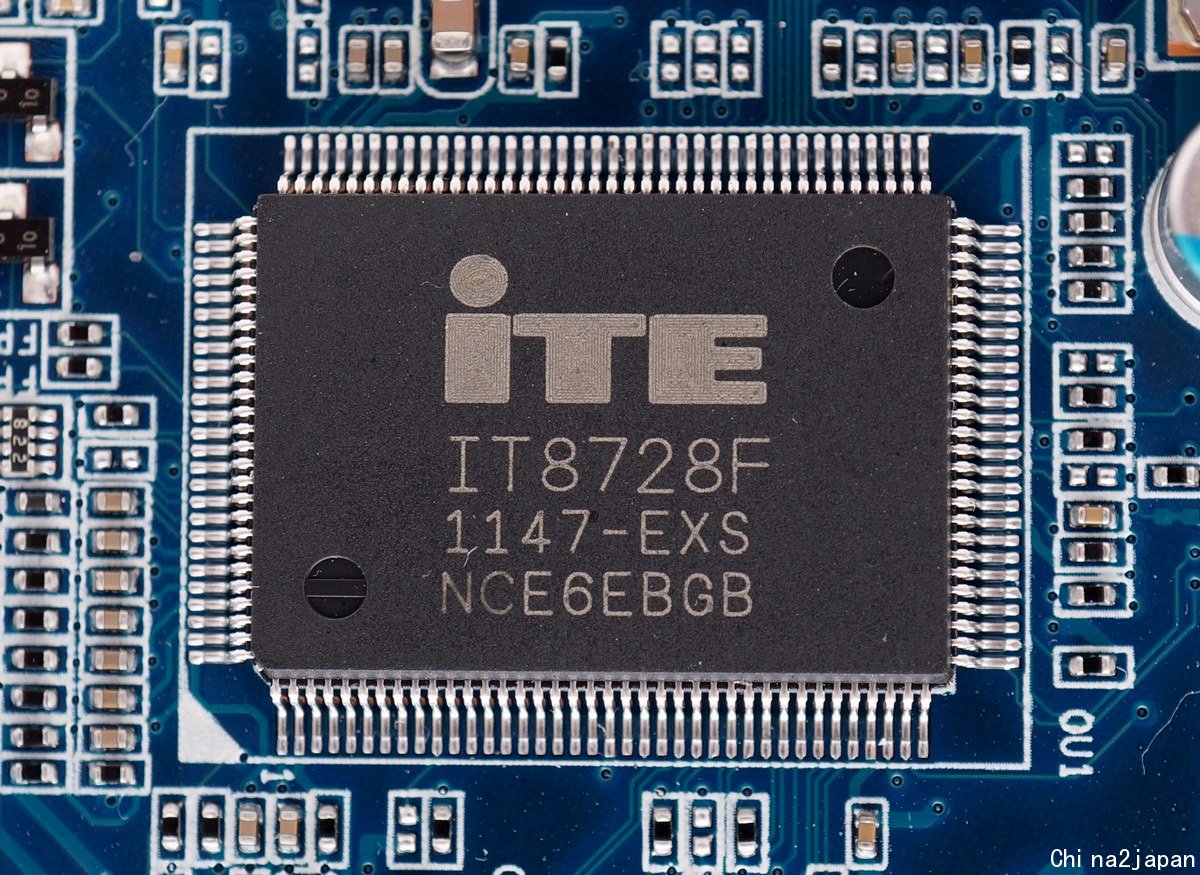

環控晶片
環控晶片採用ITE8728F製品。

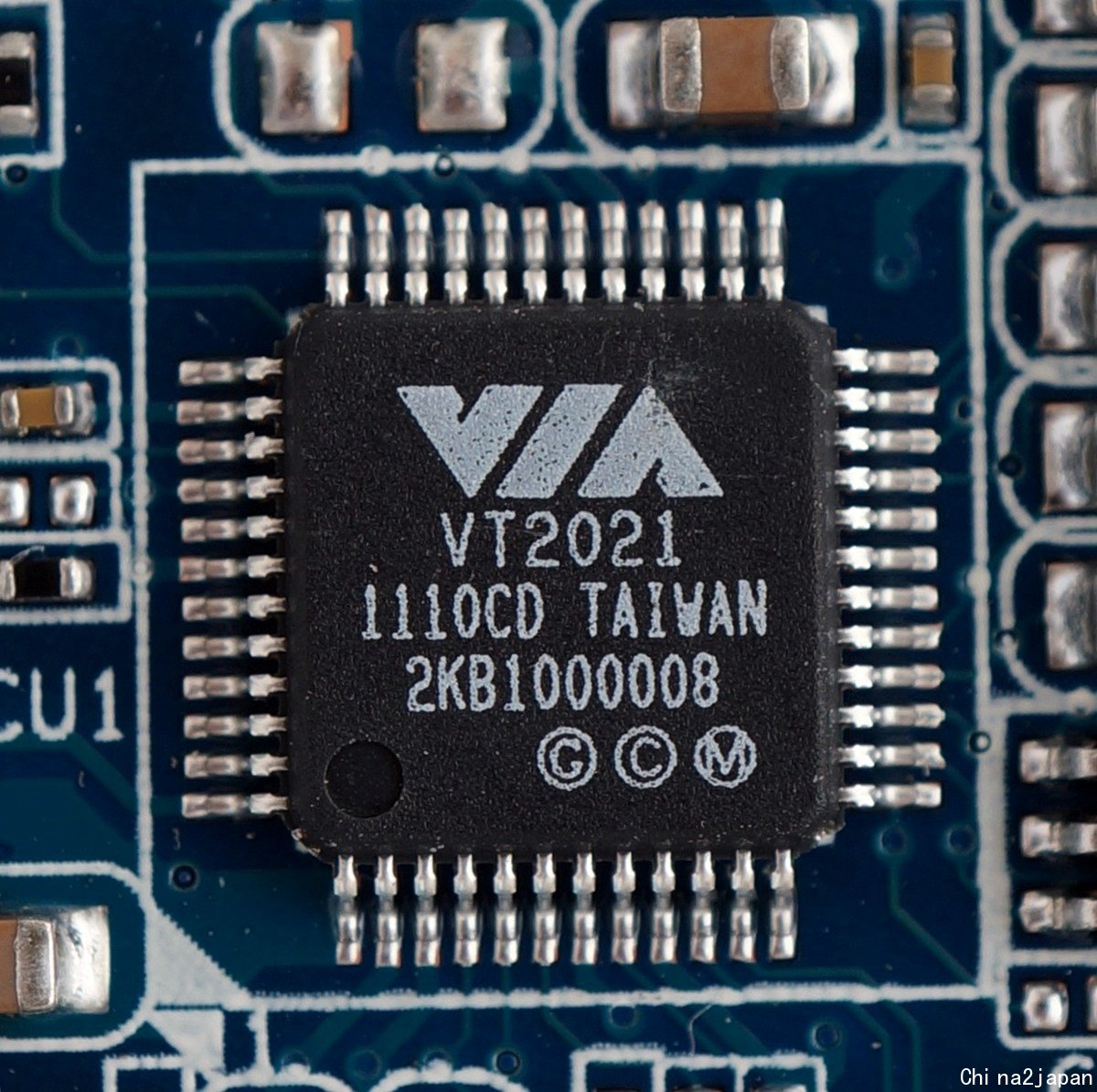

音效晶片
控制晶片採用VIA VT2021。

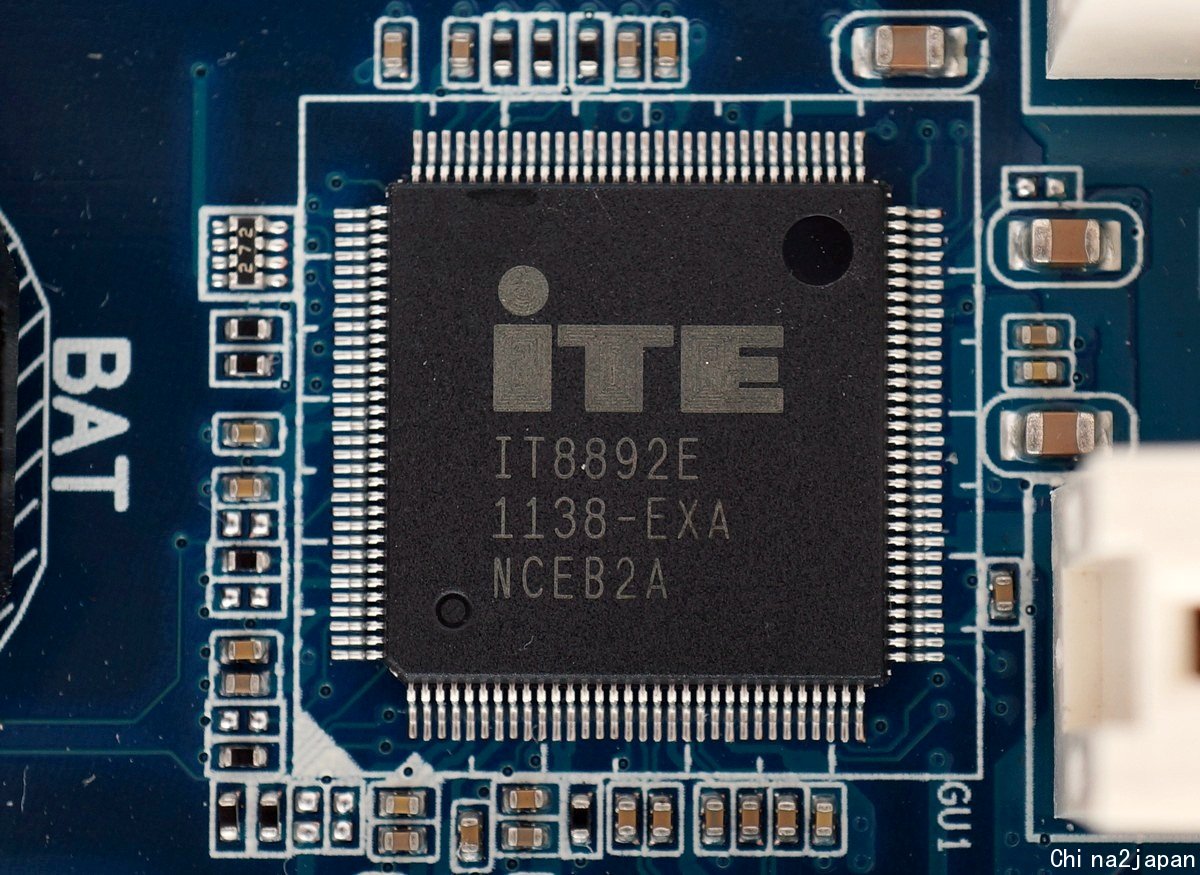

PCI控制晶片
採用ITE晶片。

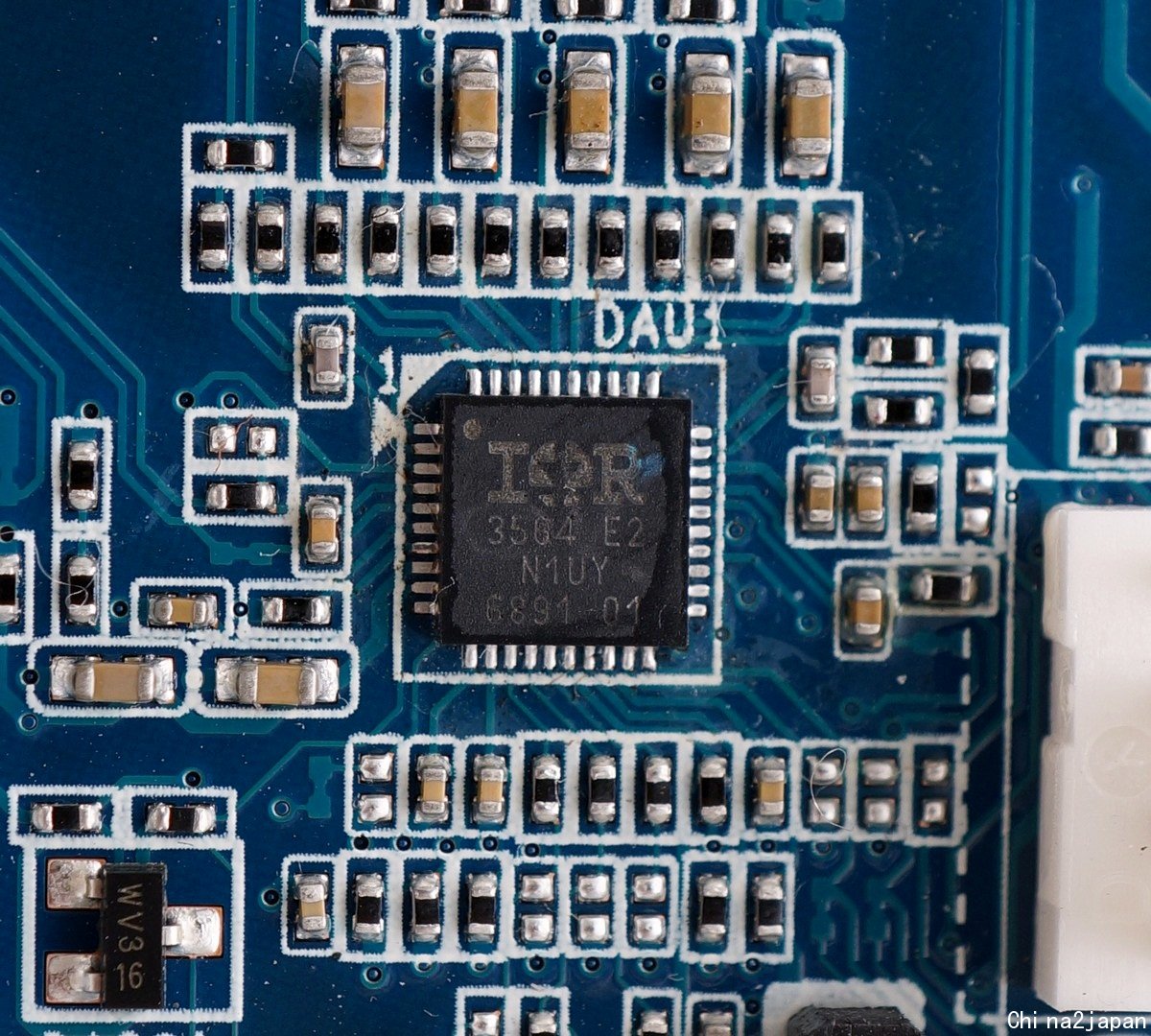

電源管理控制晶片

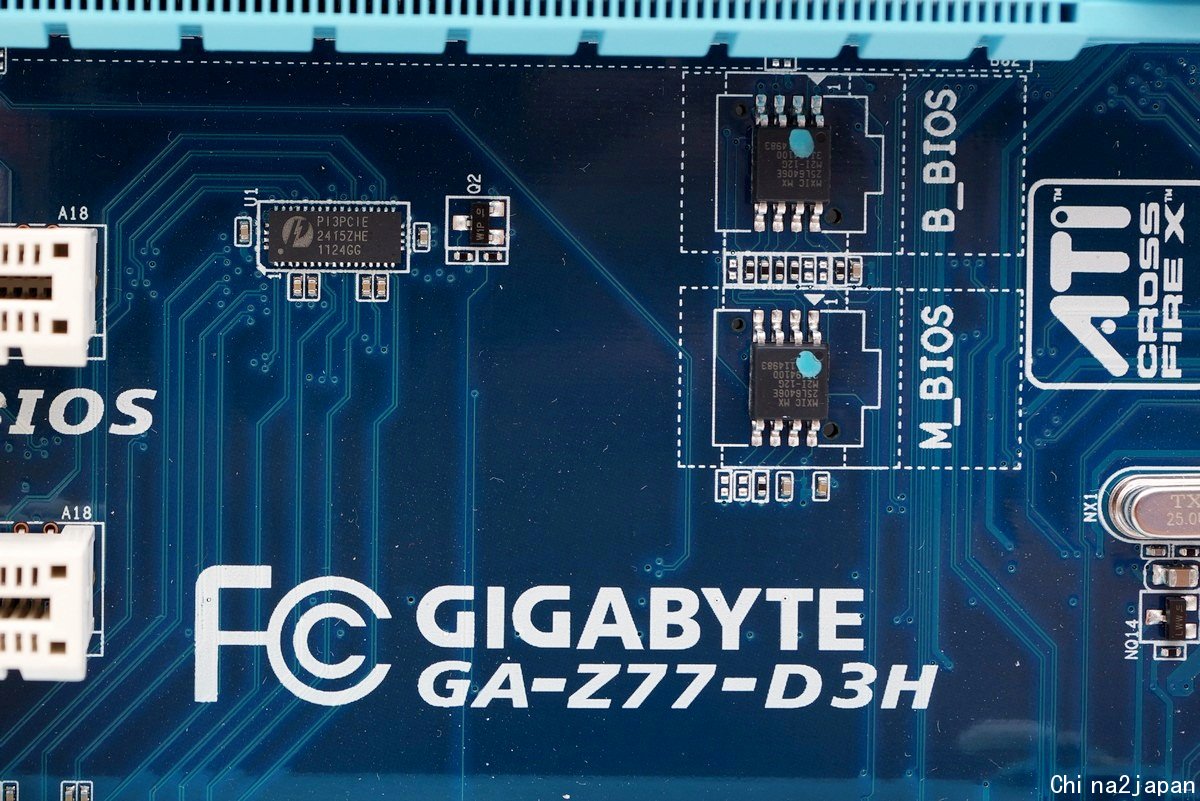

雙BIOS及PCI-E頻寬控制器

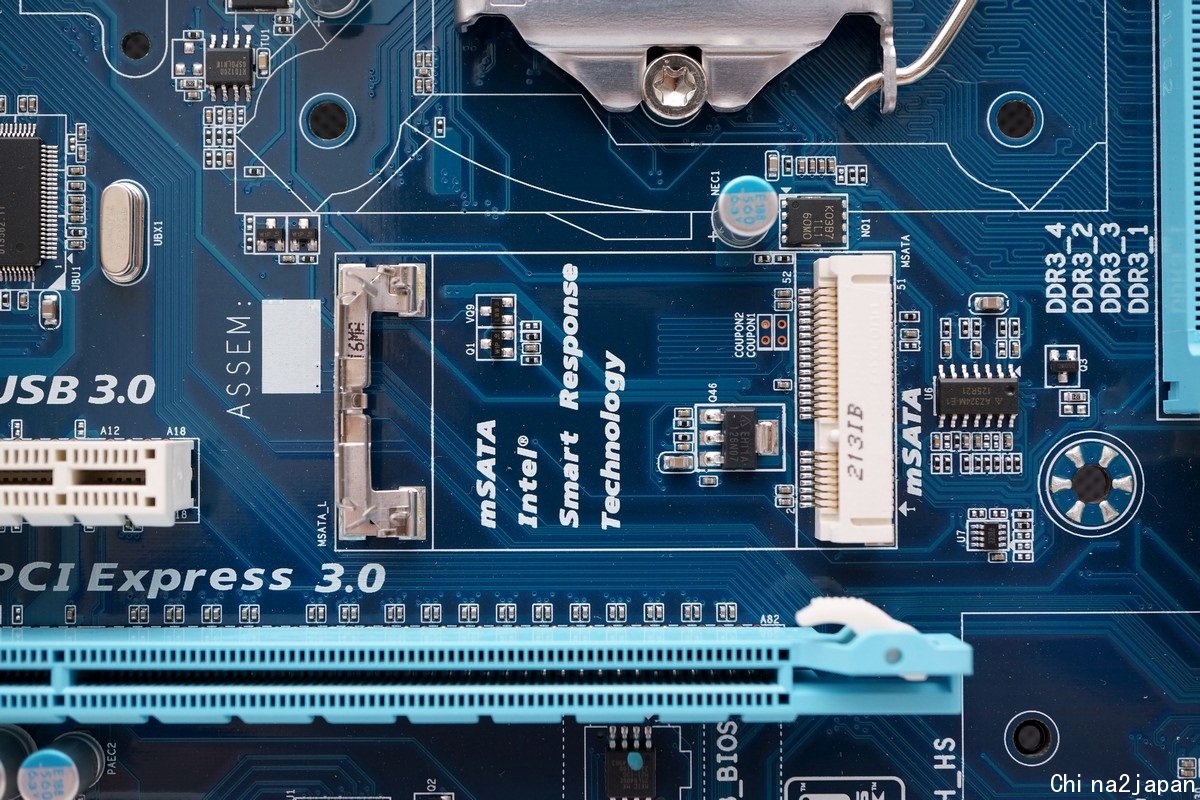

內建之mSATA介面
實測部分請期待CPU NDA解禁後正式解封囉!!
