X79晶片組是搭配LGA2011 CPU產品是2011年頂級產品之作(提供2組SATA 6G及PCI-E 3.0支援能力，USB3.0還是需要外加控制晶片)，X79系列主機板是INTEL新一代CPU(Sandy Bridge-E)主力產品，由目前產品的推出情形看起來，X79晶片組所帶來的 PCI Express 3.0，以及隨之而來的原生2組高速SATA 3.0(6G)，但USB 3.0仍需外加控制晶片(Intel也表示未來會增加對USB3.0的支援能力)，加上2011年在Intel Z68晶片組於今年5月上市以來以年初搭配Intel Sandy Bridge處理器產品以來，最值得使用者期待就是Sandy Bridge-E產品的推出了，身為Nehalem後繼者Sandy Bridge-E，主要取代採用LGA1366腳位Core i7 CPU及所搭配X58晶片組，雖然INTEL已推出相當長的時間，也獲得相當多的好評價，不可忽略的是它仍是最高階的個人PC平台，當然從今天開始頂級平台王座要交棒給最新的X79晶片組及最新的Sandy Bridae-E系列之CPU，包括Core i7 3960X、Core i7 3930K及Core i7 3820價格分別為美金$999、583及294，採用LGA2011接腳，TDP為130W，支援HyperThreading、內建4通道DDR3記憶體控制器及新的QPI連接介面。主機板大廠-ASRock推出以Intel X79晶片組打造規格、功能及用料都相當優越的主機板，支援INTEL於2011年11月推出的LGA2011腳位Sandy Bridge-E CPU產品線，X79身為中高階市場的主推晶片組，各板卡廠也準備除了剛面市時推出了相對應的主機板外，依據主流市場的需求的推出更具特色的主機板，搶攻各位玩家口袋中的小朋友，之前在X79 Extreme9推出之時所搭載之Game Blaster子卡也頗受好評，所以原廠在經過一段時日之後將其也搭載在主力級ATX產品X79 Extreme6產品上，以下介紹ASRock在X79晶片組的中階主力級ATX產品X79 Extreme6/GB的面貌。
主機板包裝及配件
ASRock X79 Extreme6/GB外盒正面
產品的設計外包裝，金屬髮絲紋帶有相當平實科技感。
ASRock X79 Extreme6支援的技術
採用X79晶片組，屬於LGA2011腳位，記憶體控制器一樣使用DDR3之規格，可支援新一代LGA2011腳位i7的CPU產品，市佔率逐漸高升的WINDOS7支援度也是OK的。
另外也支援PCI-E 3.0技術，也搭載ASRock獨家推出的Game Blaster子卡。
產品說明及規格
簡要規格

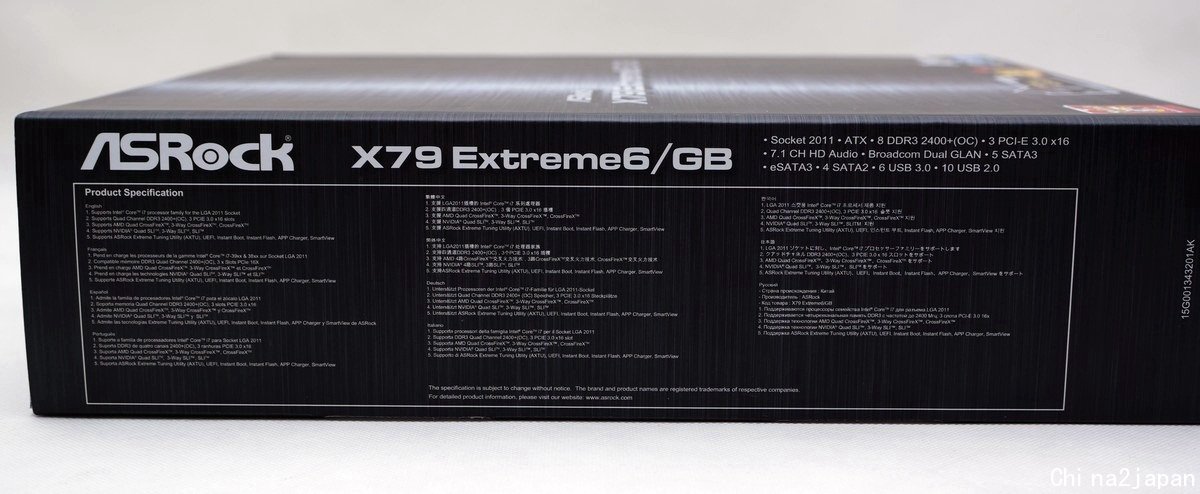

外盒背面圖示產品支援相關技術
提供3組 PCI-E 16X插槽供擴充使用，8DIMM雙通道DDR3、7.1CH的音效輸出、Gigabit網路等技術、規格，並以簡單圖示簡介主機板支援的功能跟特色，
另外提供更強的USB3.0傳輸效能XFast USB技術，ASRock獨家推出的Game Blaster、XFast LAN、XFast RAM及PCI-E3.0等技術。

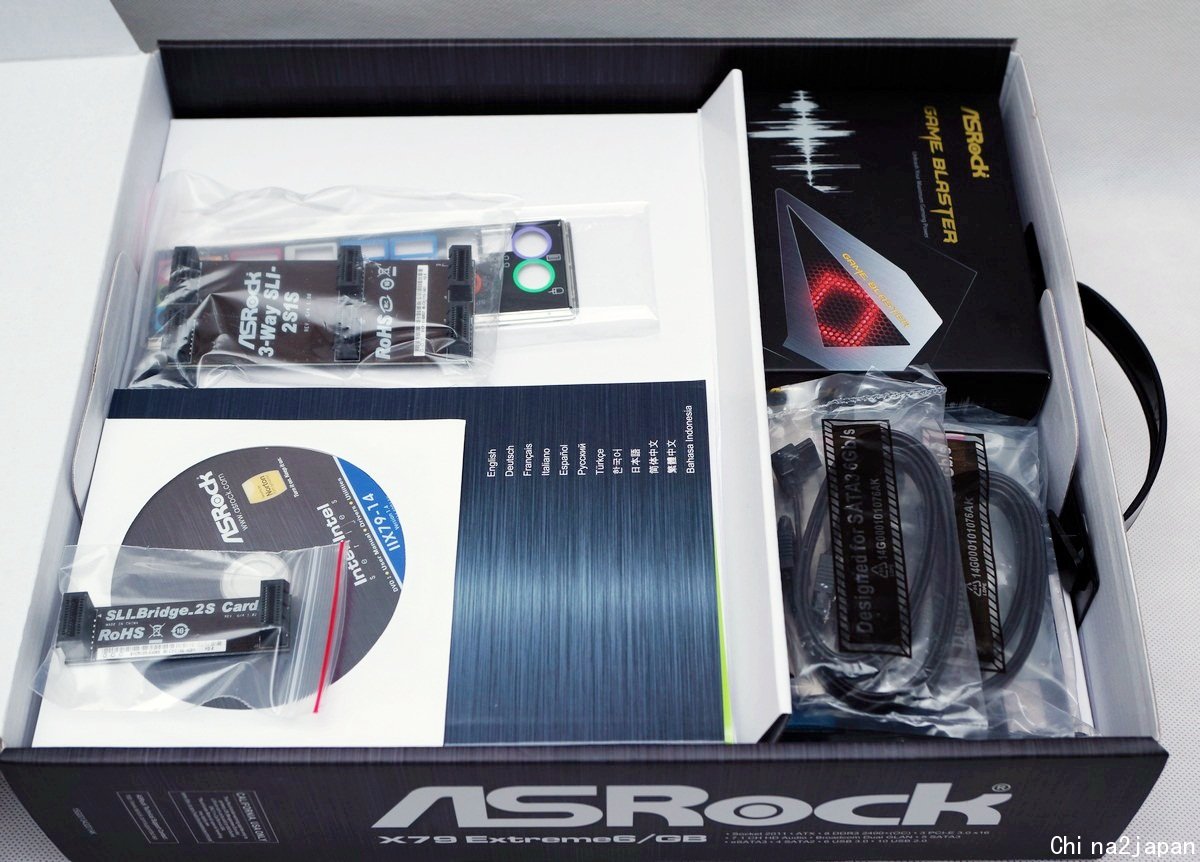

主機板內包裝

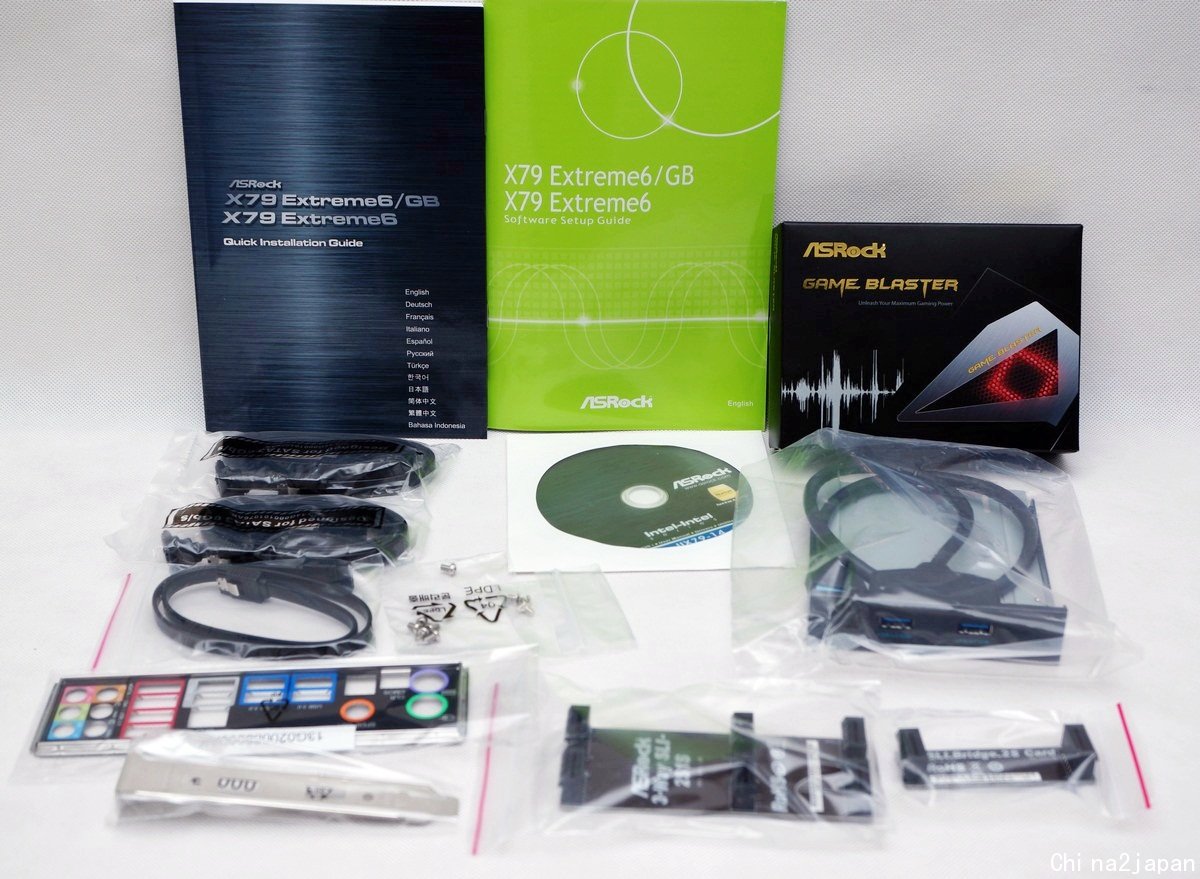

主機板配件
配件有驅動光碟、USB3.0前後置用擋板、SATA 6G排線4組、Game Blaster子卡、2組SLI橋接器、後檔板及相關說明書等。

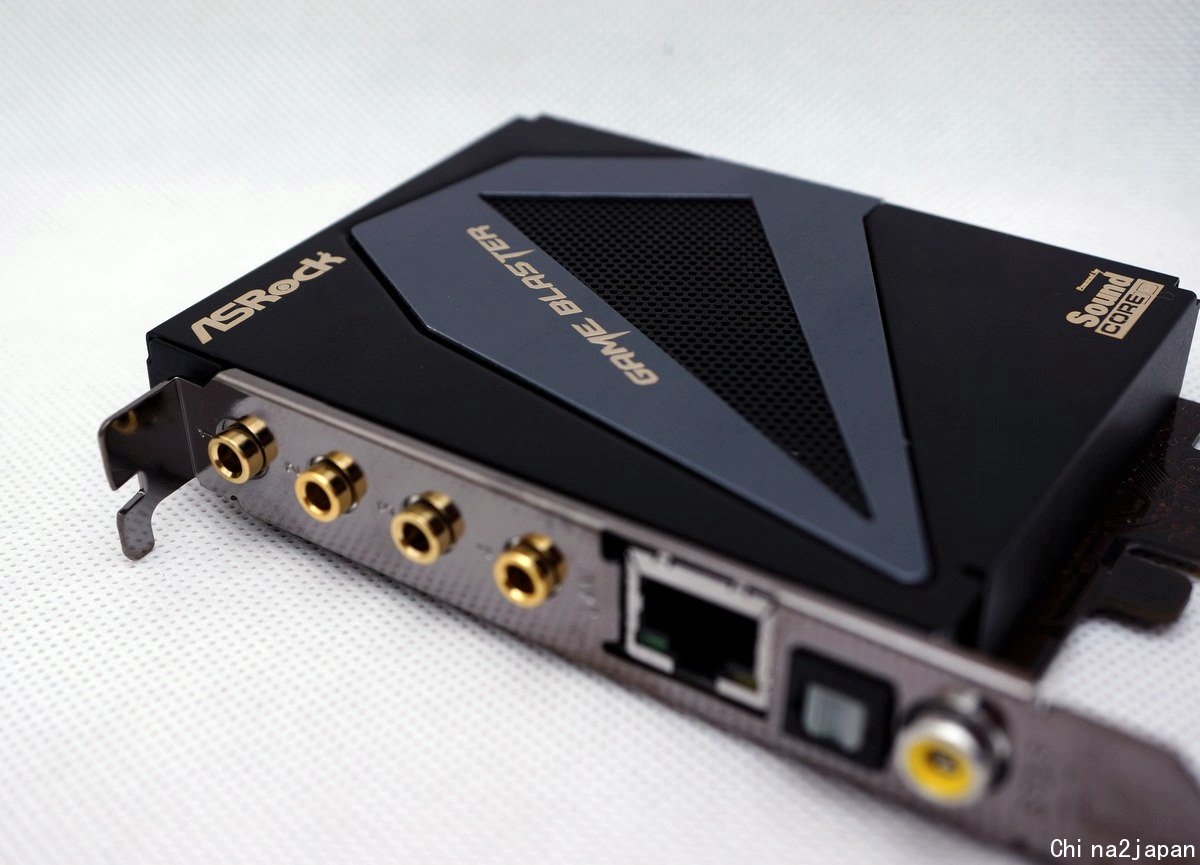

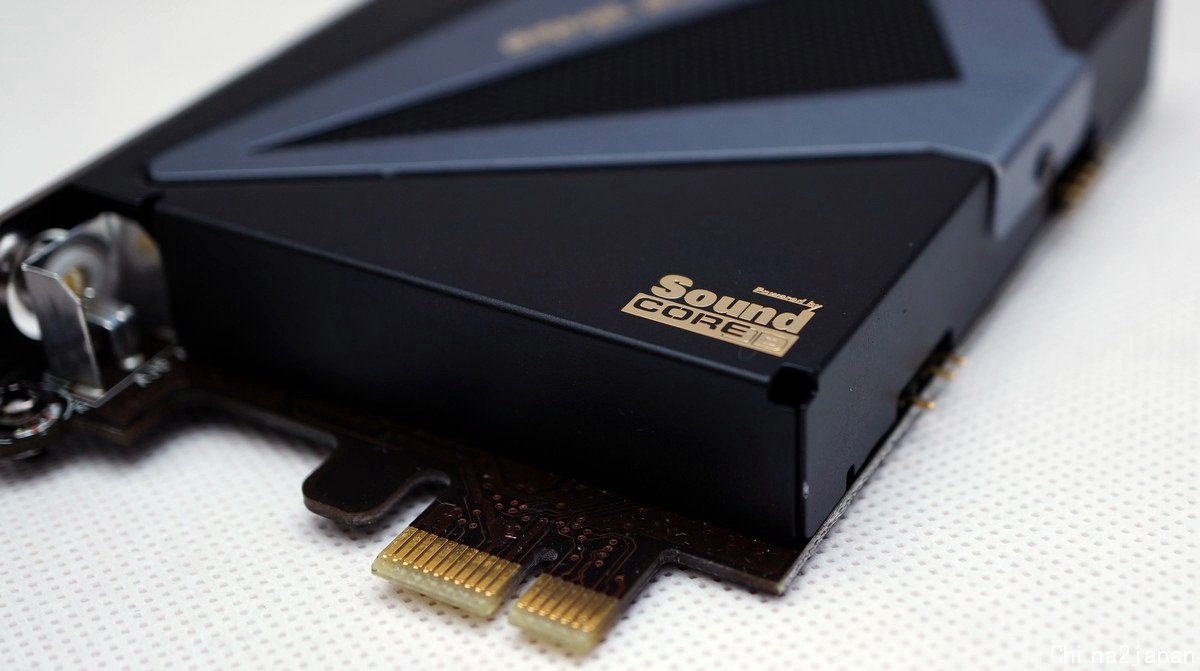

Game Blaster子卡
提供使用者更佳的網路效能及聲效饗宴。
技術來源
Broadcom BCM57781控制晶片及Creative Sound Core3D Audio技術

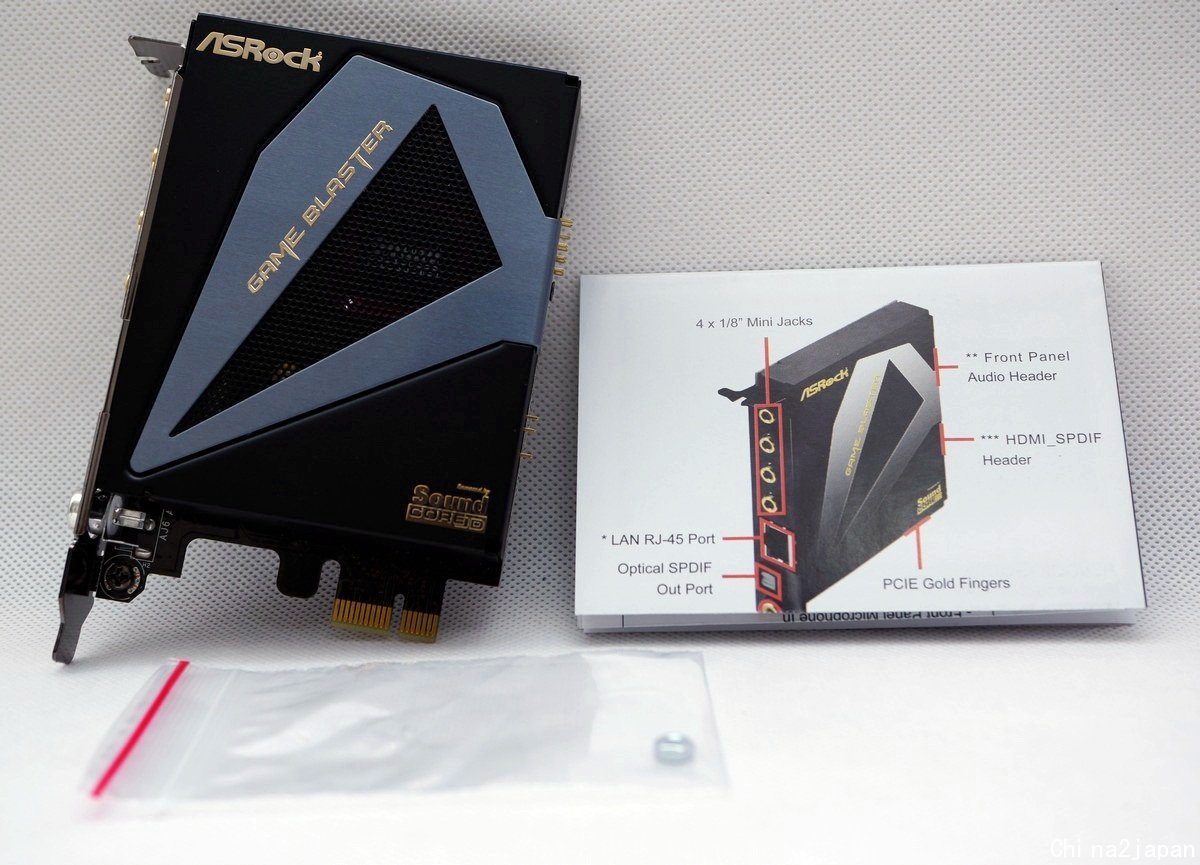

子卡及配件
質感相當不錯
ASRock獨家提供。

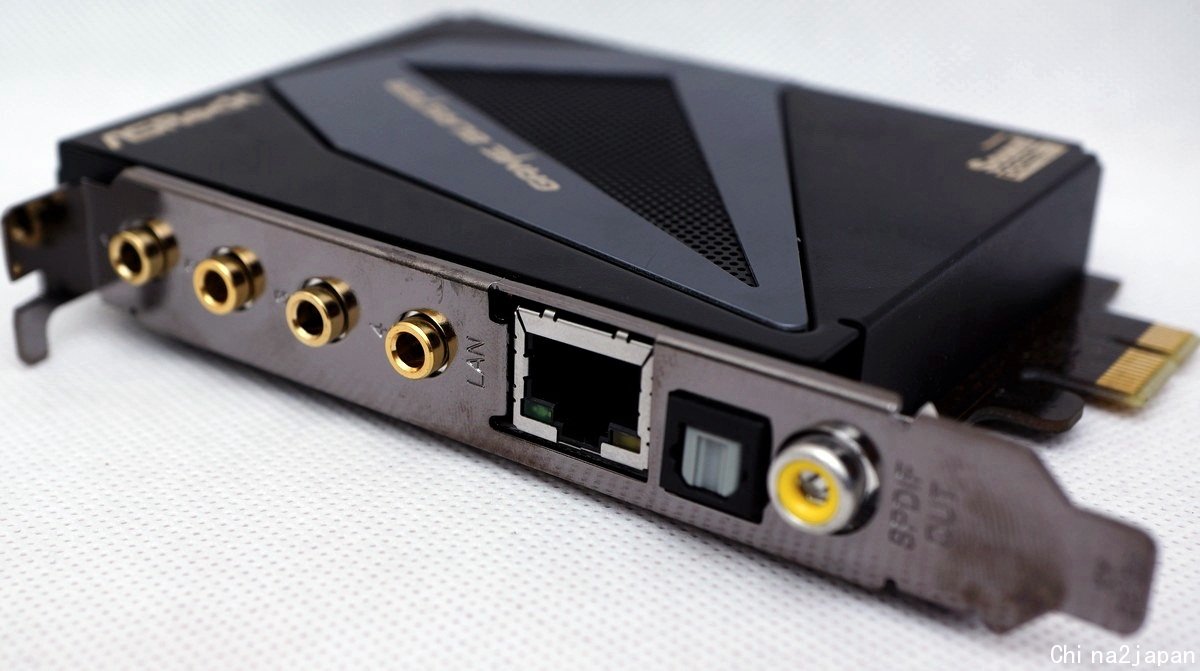

輸出入端子
安裝子卡之後板上共計兩組Gb級網路卡及具備Creative Sound Core3D Audio技術之音效。
Sound Core3D技術認證

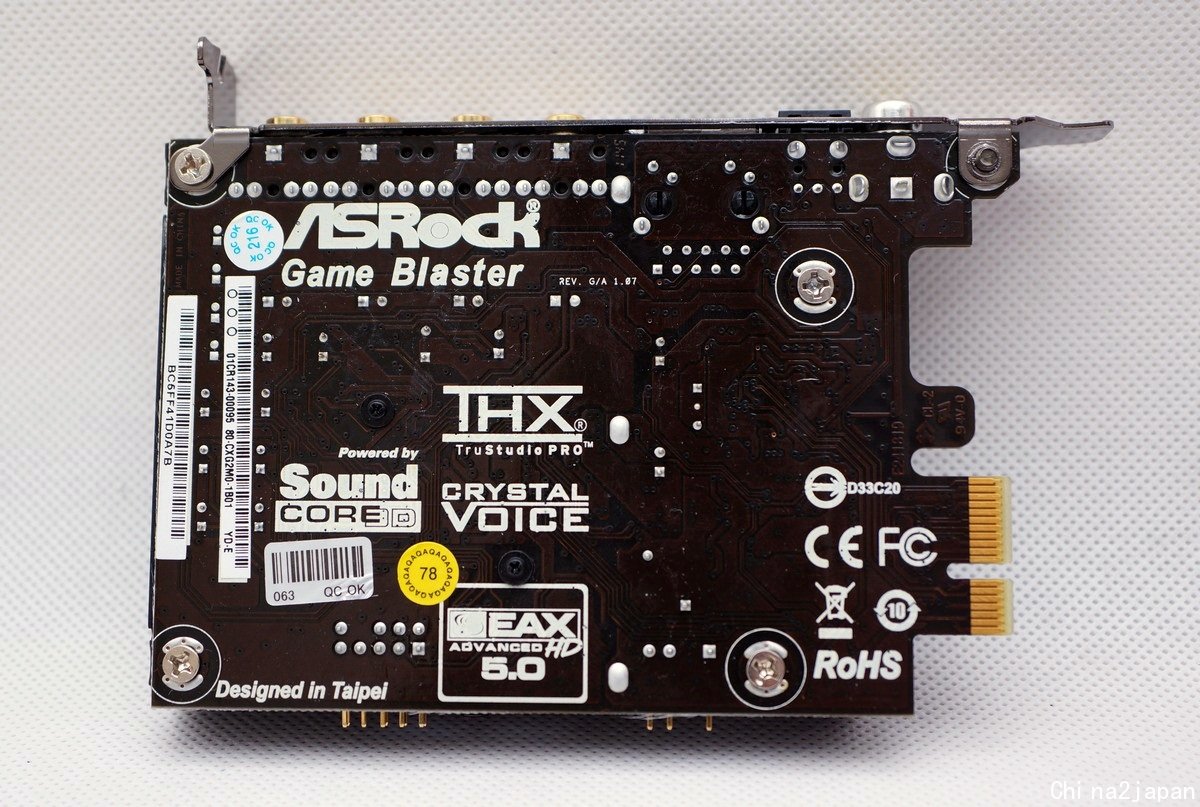

子卡背面
主機板

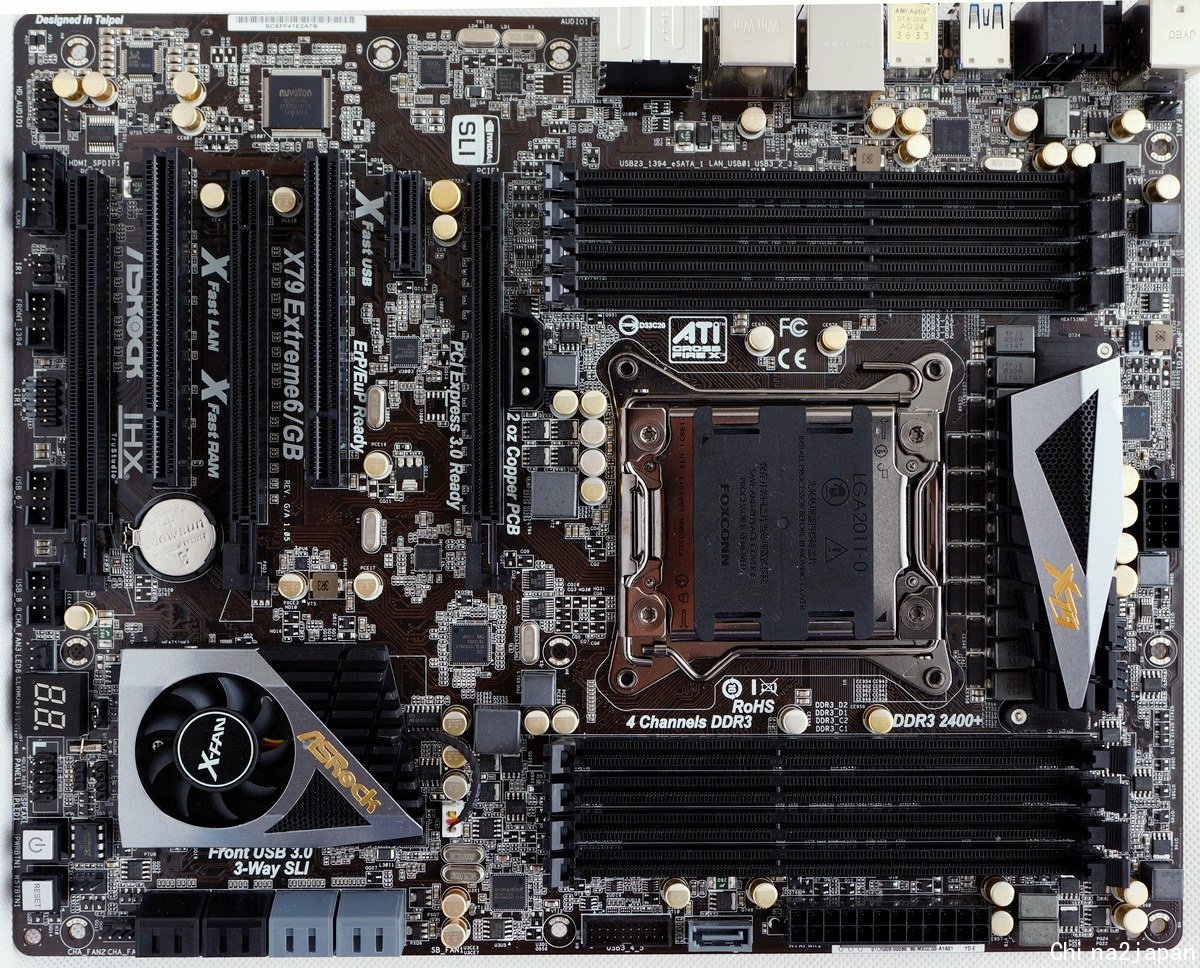

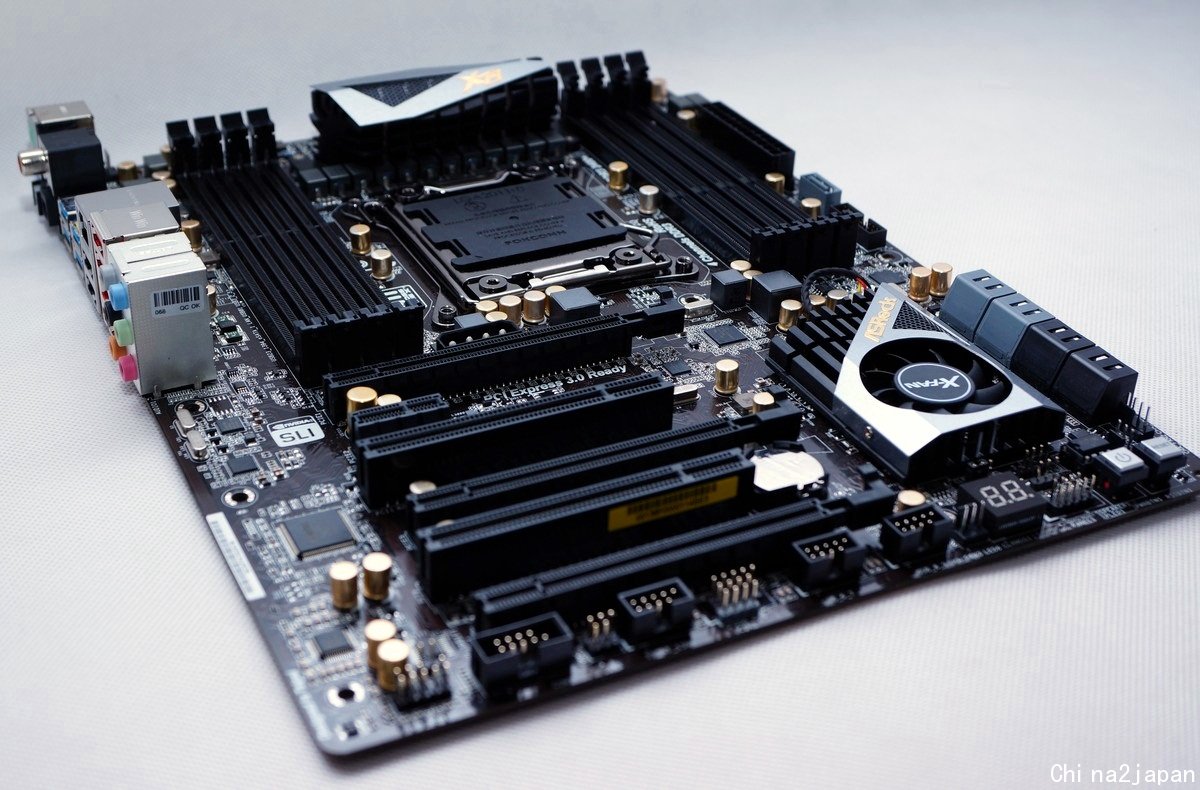

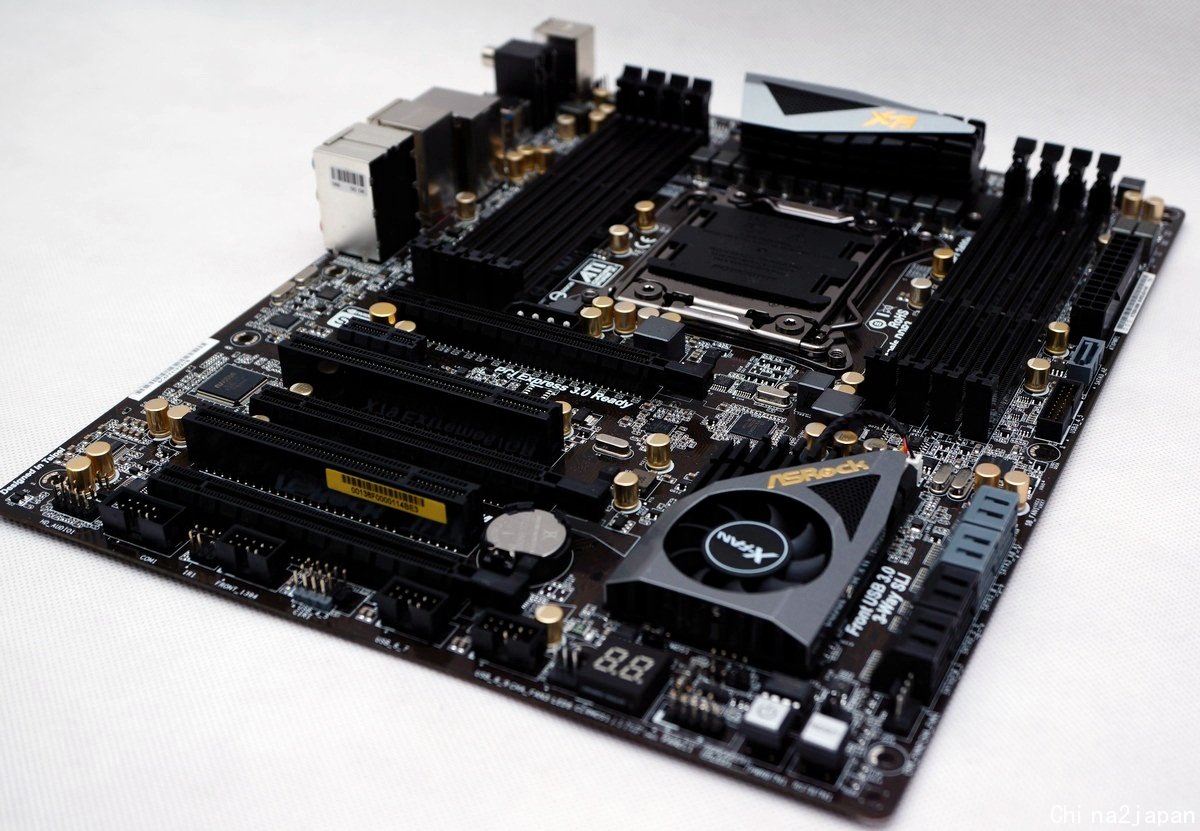

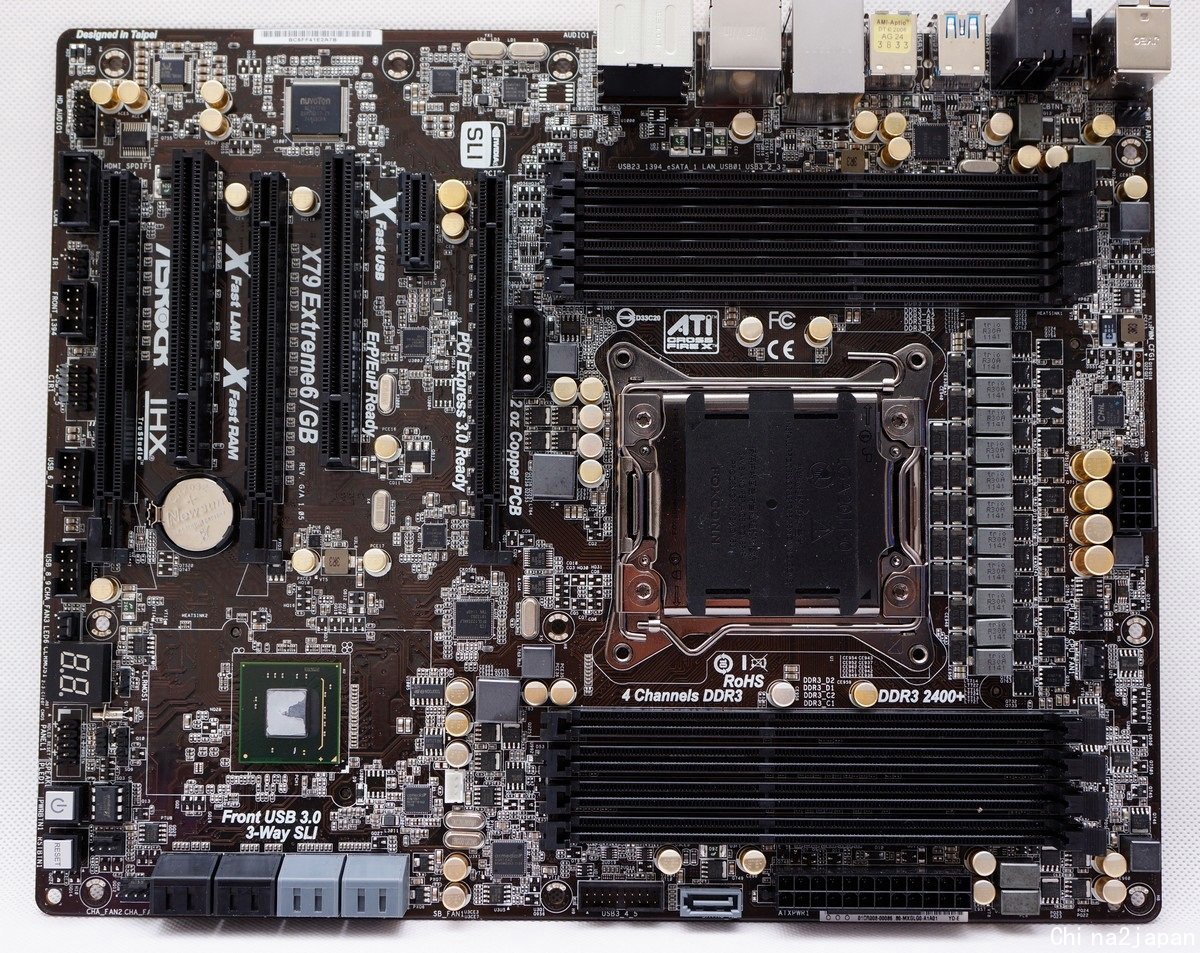

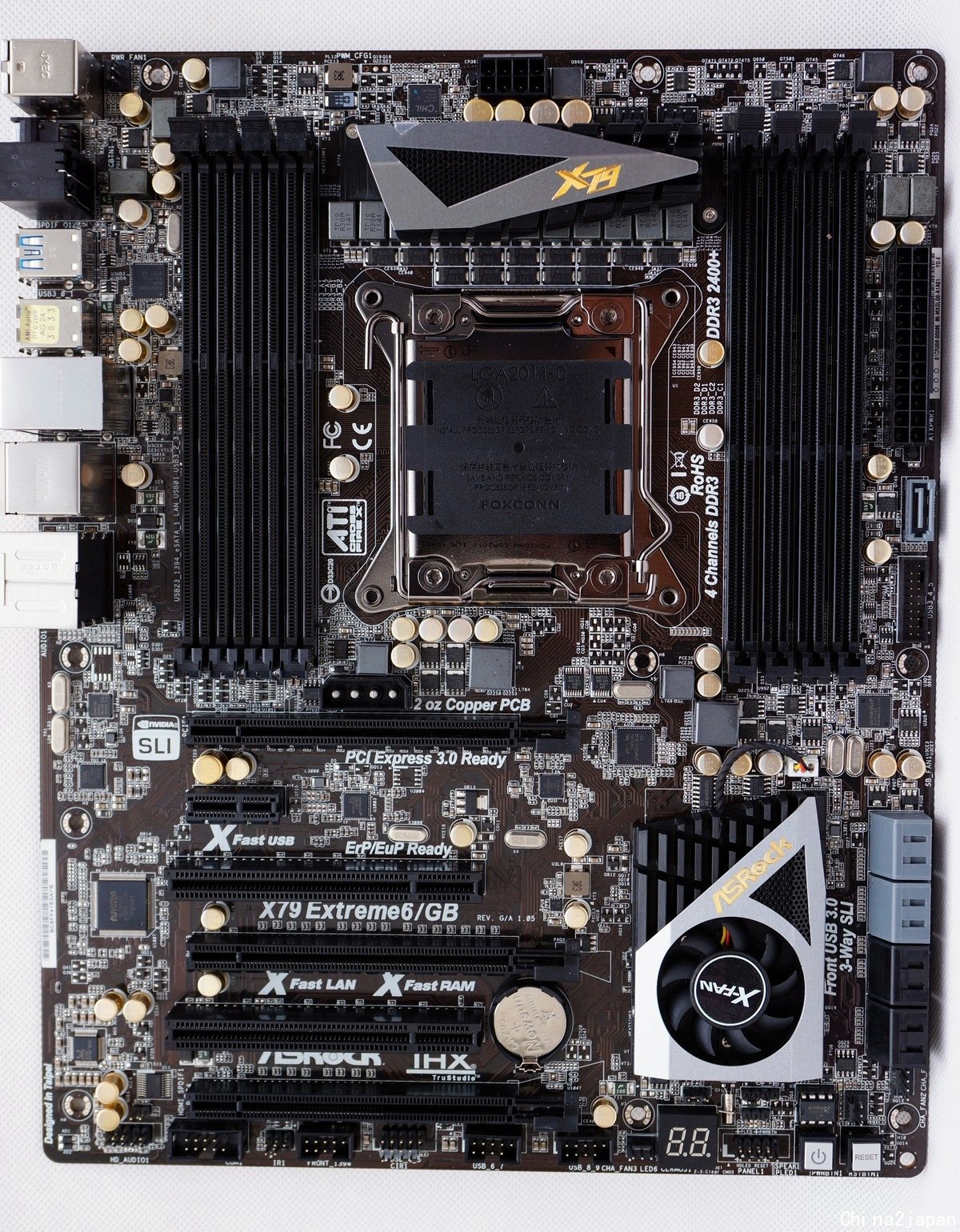

主機板正面

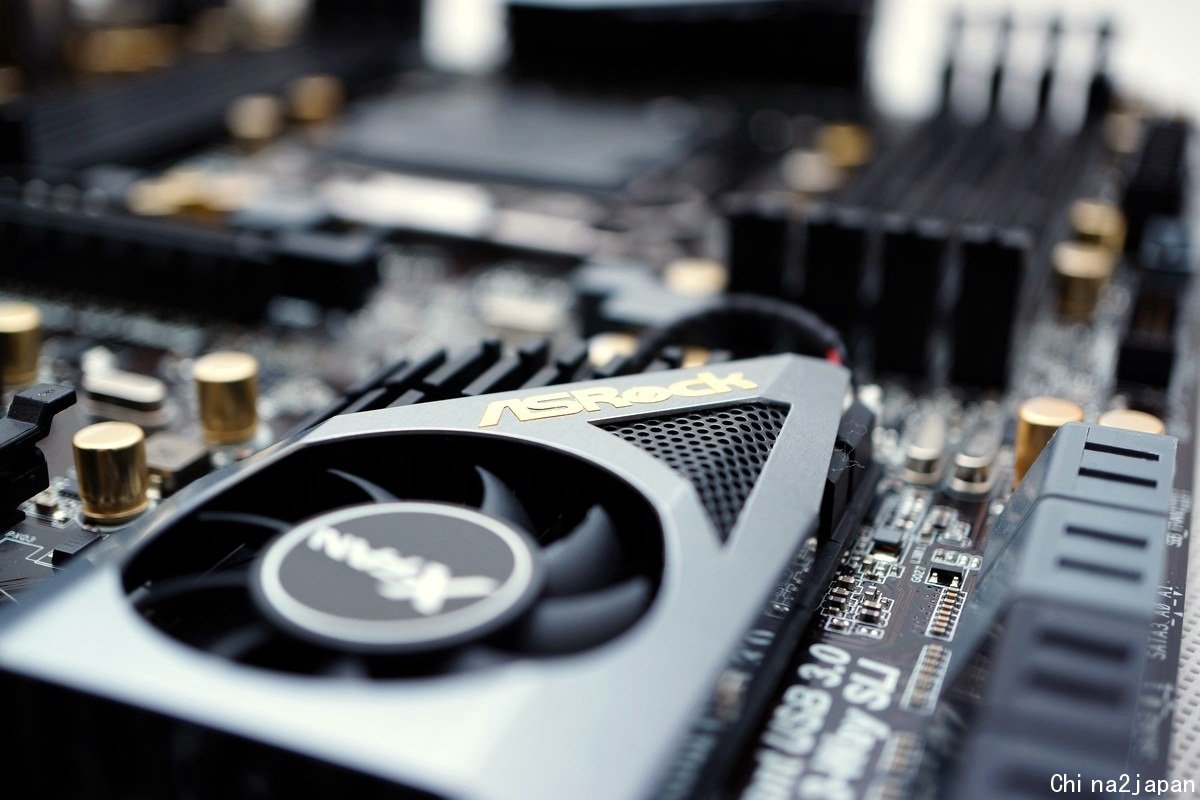

這張定位在中高階市場的X79主機板，主機板電容採用日系金色全固態電容，整體用料部分相當不錯，供電設計採用12+2相，MOS區也加以大面積熱導管散熱片抑制MOS負載時溫度，
CPU端12V輸入使用8PIN，並提供6組風扇電源端子(2組PWM，4組小3PIN)主機板上提供5組灰色SATA3(2組原生)、4組SATA2，此外整體配色採用以黑為主體配色相當具有高階產品質感，
是DESIGNED IN **EI的好設計。

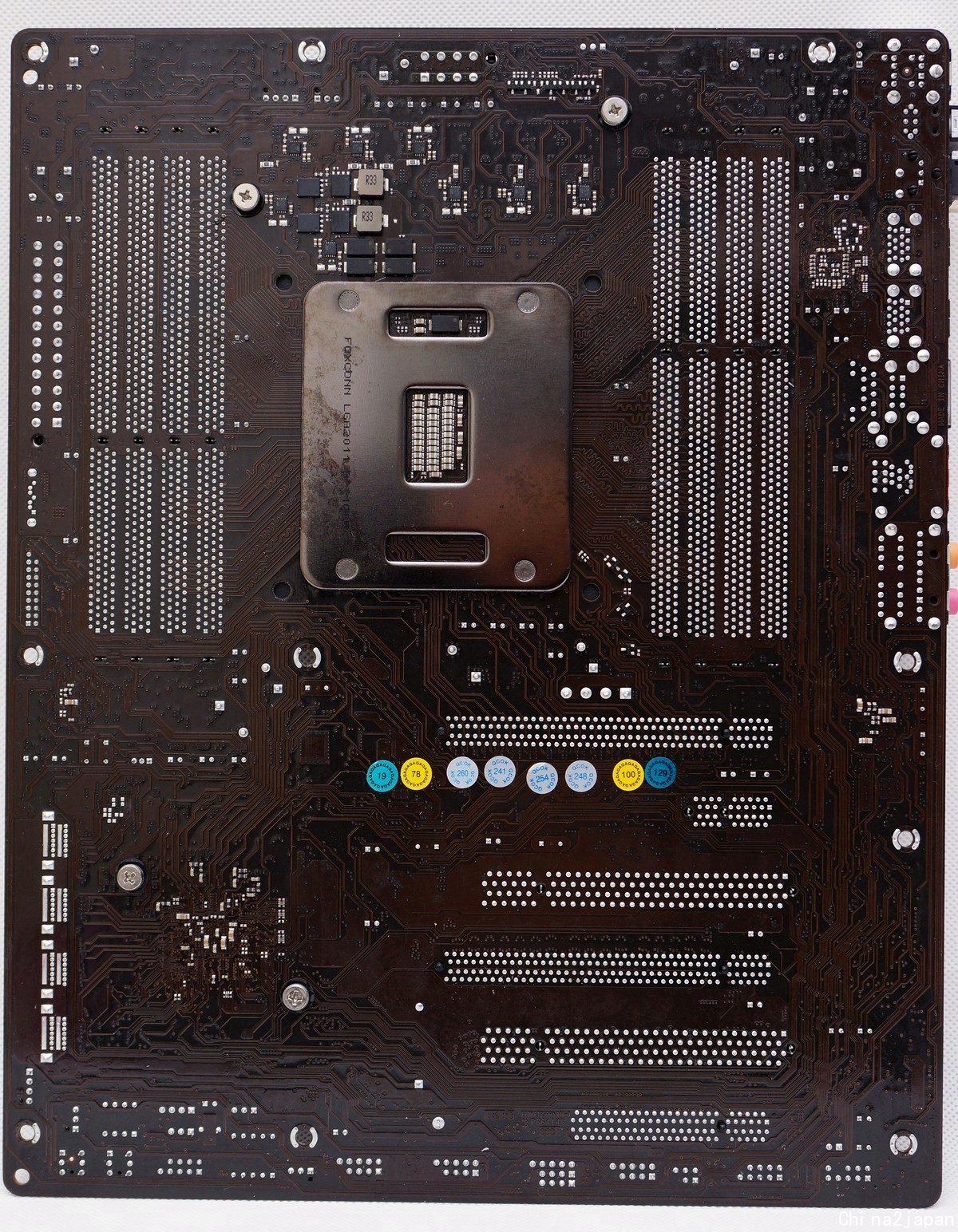

主機板背面
主機板CPU底板使用金屬製防彎背板，MOS區+PCH晶片組散熱器使用螺絲固定式扣具。

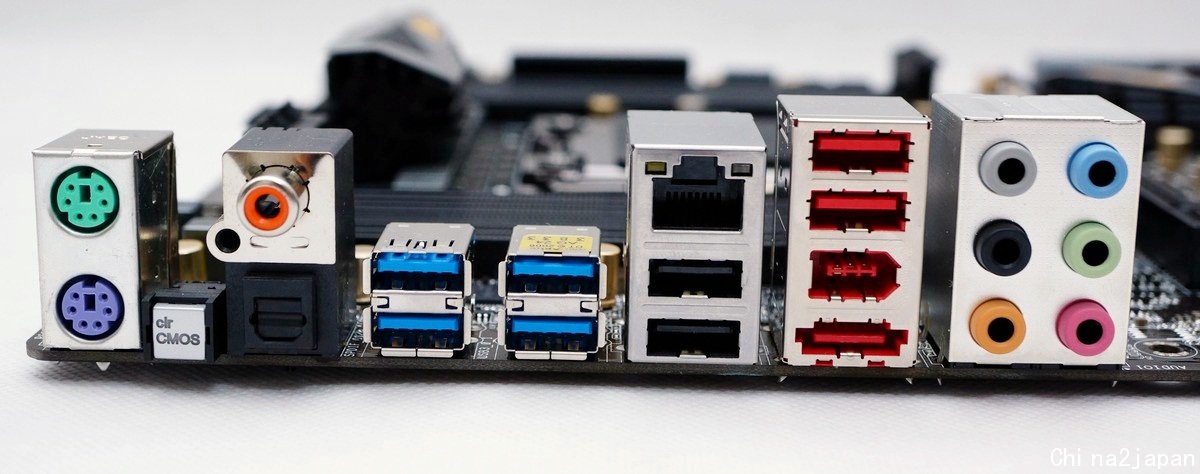

主機板IO區
如圖，有1組PS2鍵盤/滑鼠接頭、1組Gb級網路、4組USB3.0、4組USB2.0、1組1394a、1組ESATA、同軸輸出、光纖輸出、Clear CMOS快速鍵及音效輸出端子。

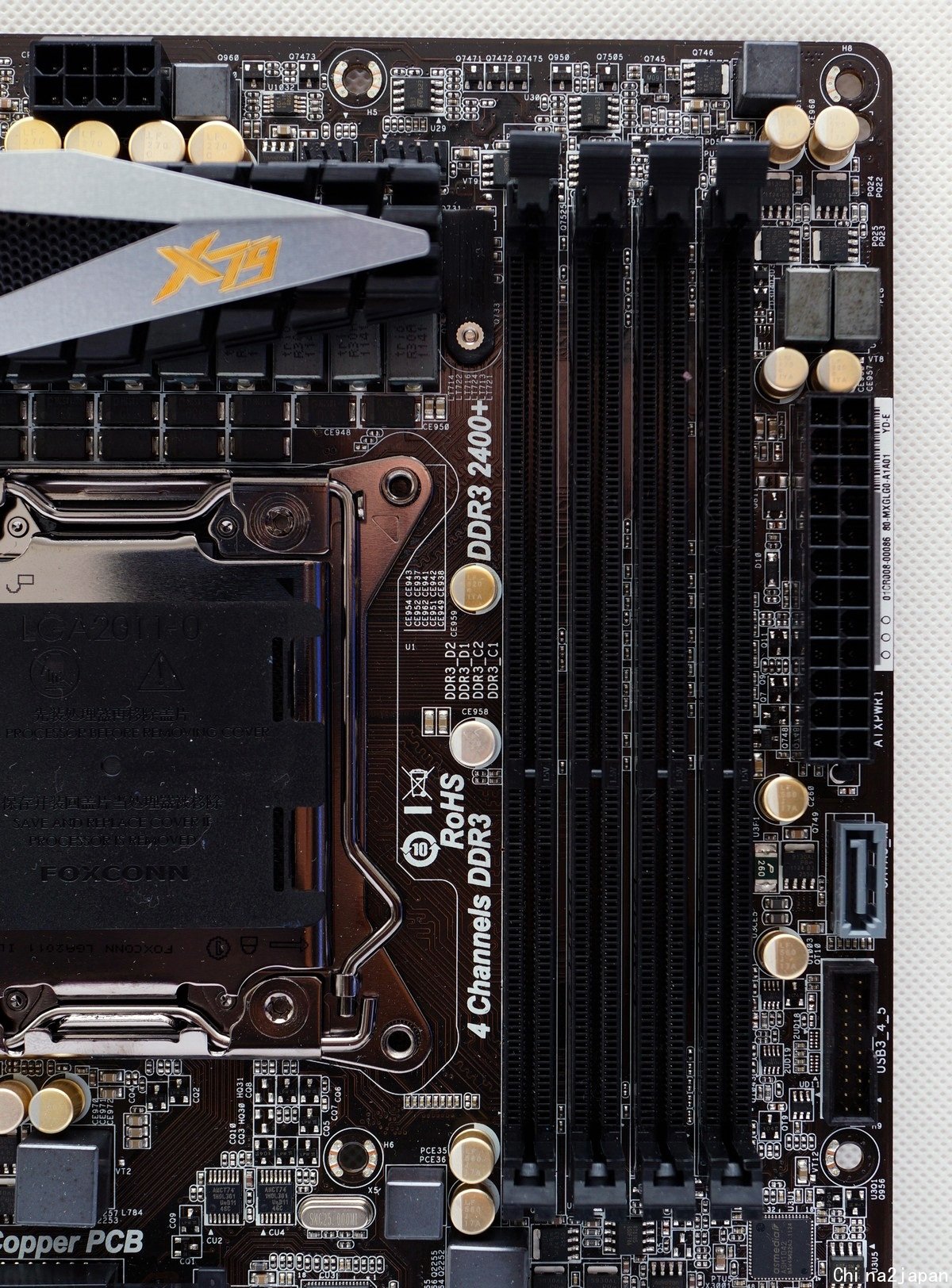

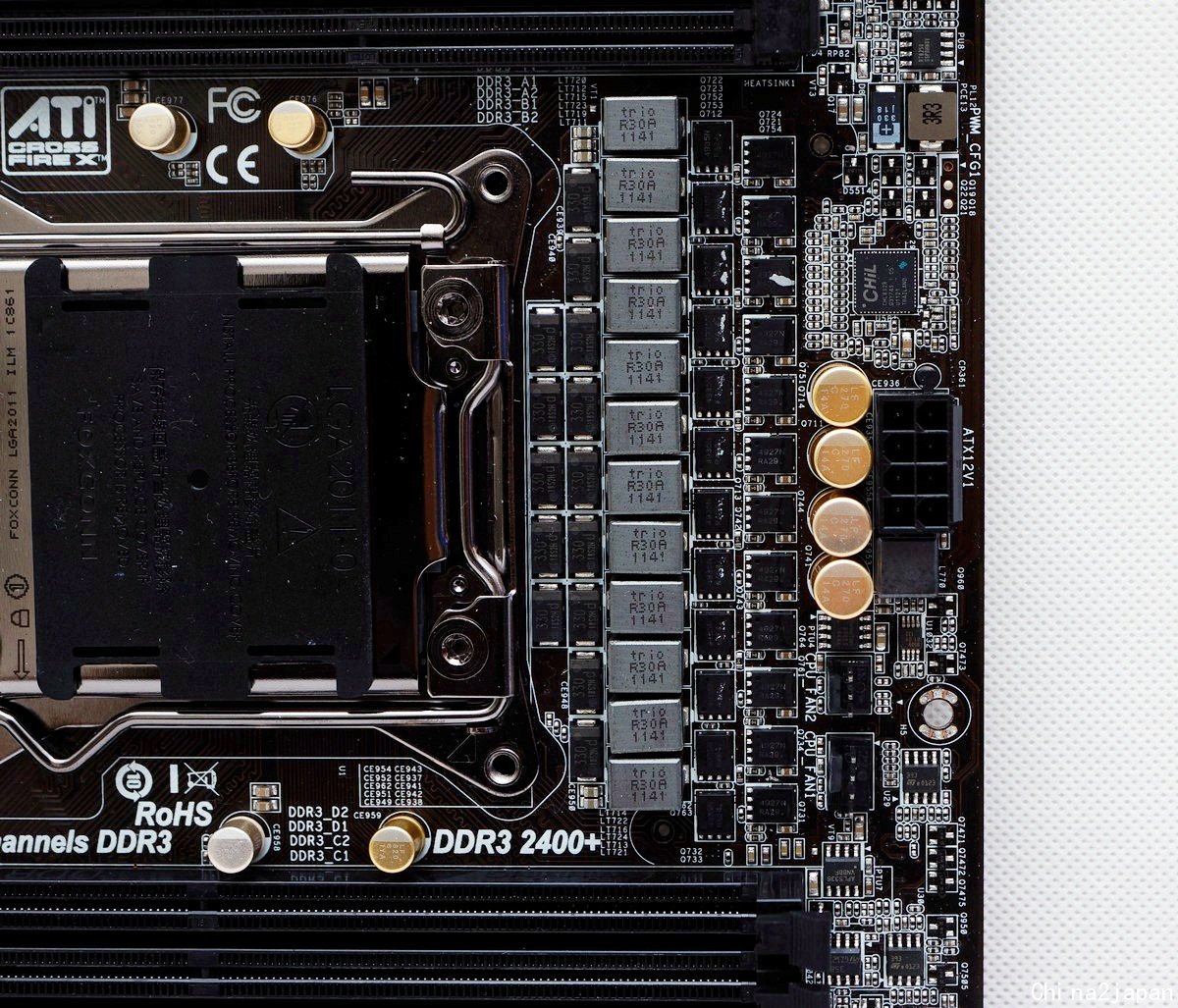

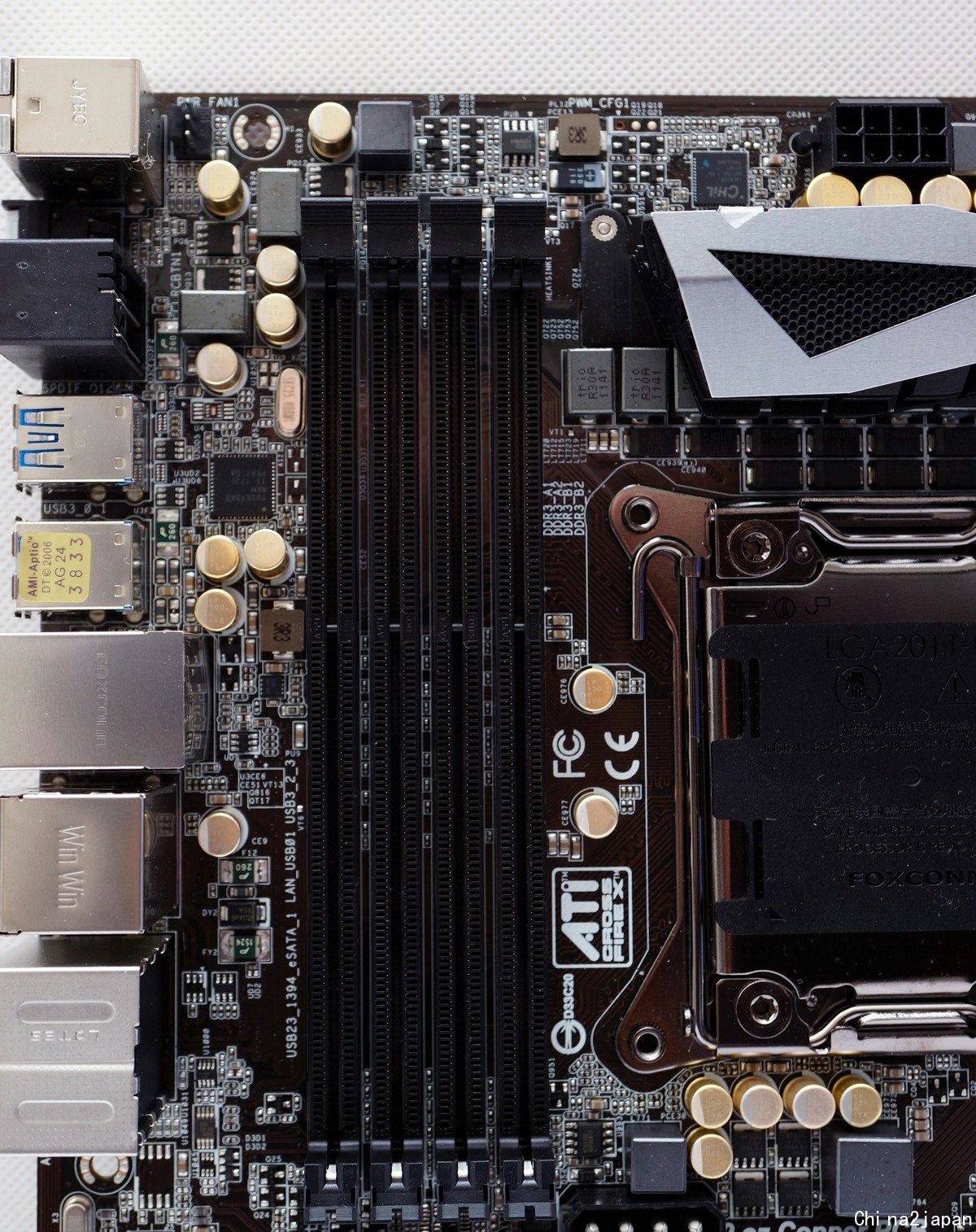

CPU附近用料
屬於12+2相設計的電源供應配置，主機板電容採用全固態電容，
CPU側 12V採用8PIN輸入及1組CPU PWM風扇端子，支援4DIMM的DDR3模組，電源採24PIN輸入。

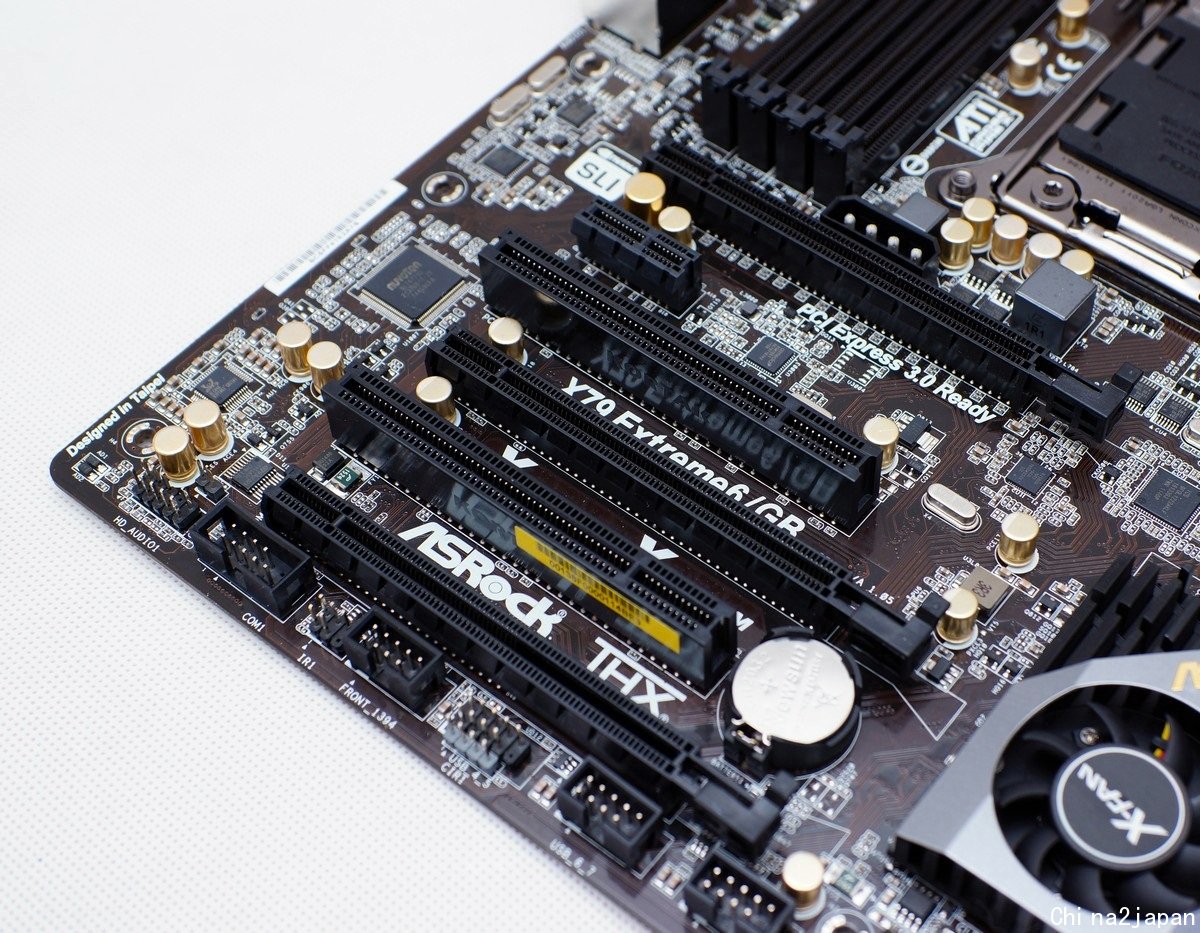

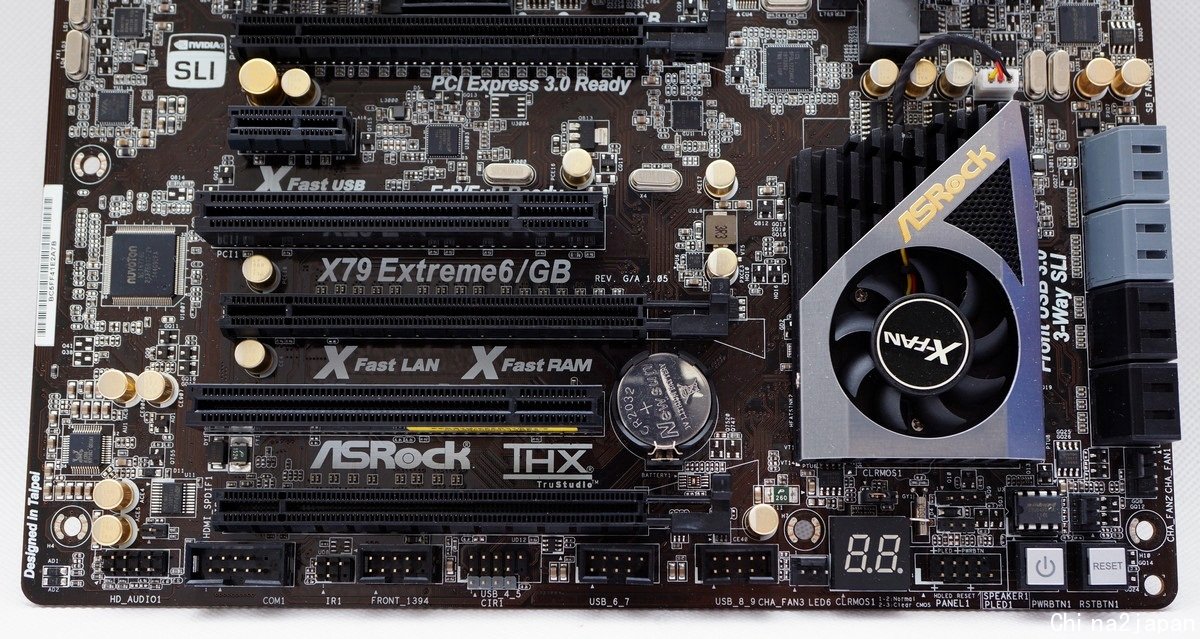

主機板介面卡區
提供3組PCI-E 16X、1組PCI-E 1X及2組PCI，保留兩組PCI的支援能力，讓使用者舊有的擴充介面卡能保留使用，
這樣配置對一般裝機使用者甚至進階玩家來說算夠用，PCI-E x16插槽採用一般卡榫，安裝固定顯示卡時還算穩固。
IO裝置區
提供提供5組SATA3(2組X79原生)、4組SATA2、USB裝置總共可擴充至14組(USB3.0 6組、USB2.0 8組)，面板前置端子亦放置於本區。
包含USB2.0前置連接埠、HD AUDIO前置面板連接埠，EASY BUTTON、DEBUG LED及前置USB3.0連接埠。
主機板上控制晶片
**板用料一覽
CPU供電區用料

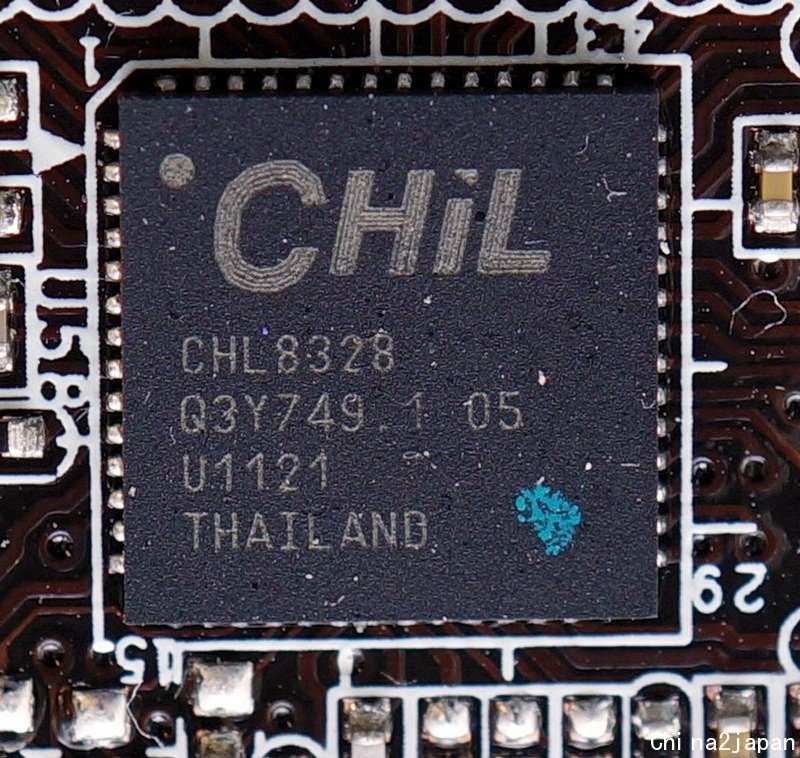

電源管理控制晶片
CHil製品，MB供電技術的管理核心。

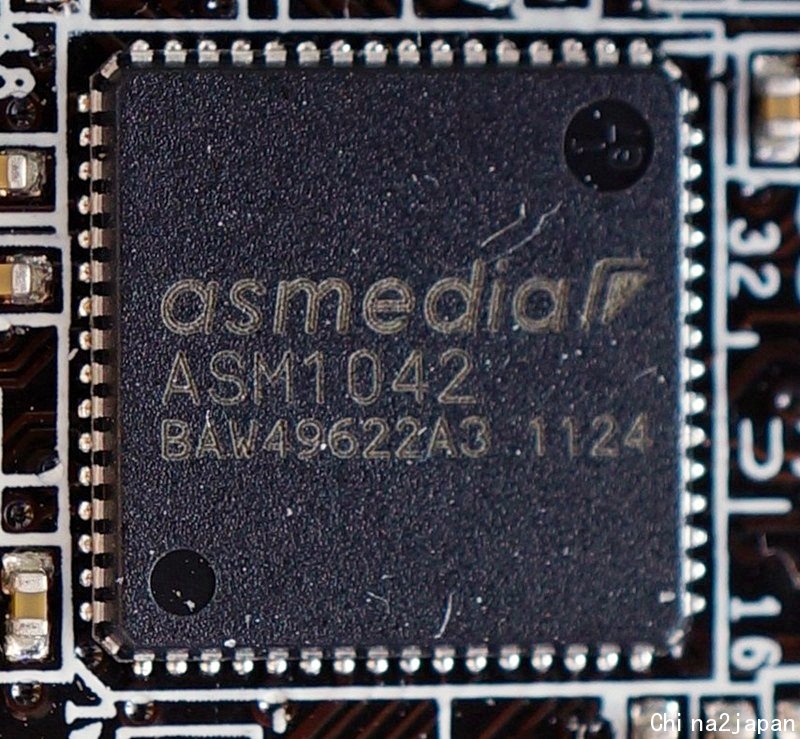

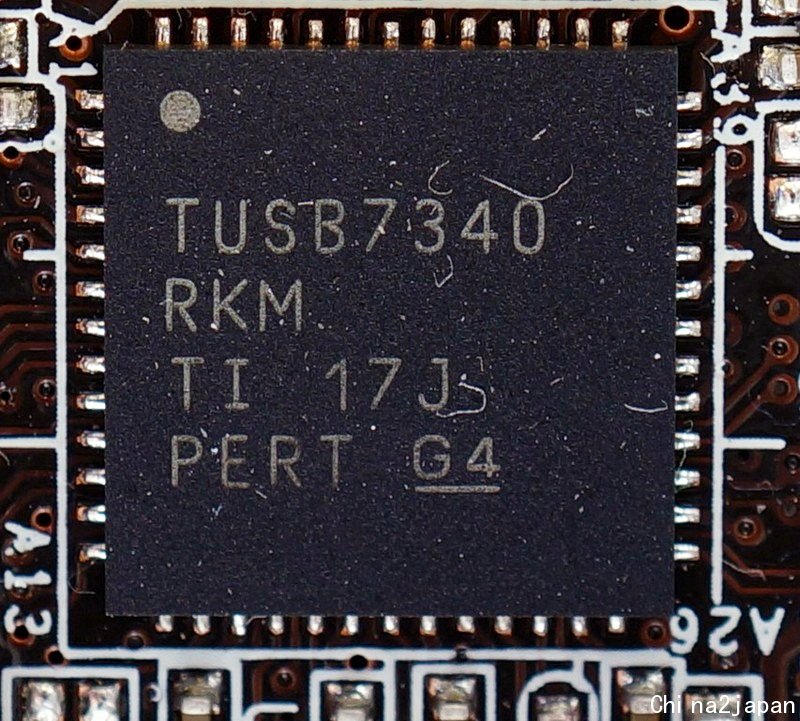

USB3.0晶片
採用TI及asmedia ASM1042 USB3.0控制晶片

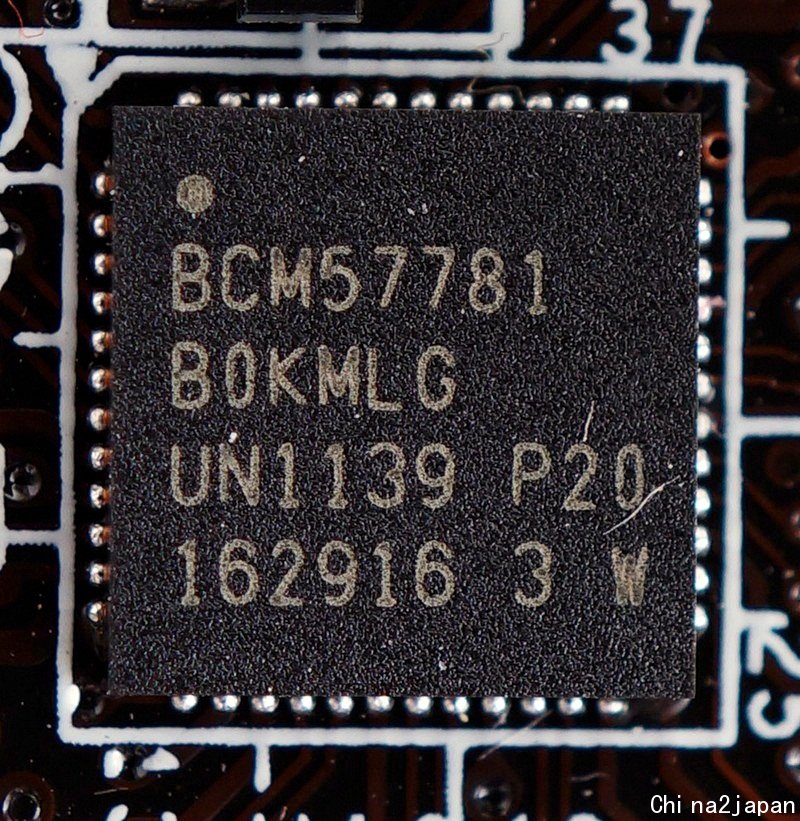

網路晶片
網路晶片採用Broadcom BCM57781控制晶片。
具有下列特色
- PCIE x1 Gb級網卡 10/100/1000 Mb/s
- 支援網絡喚醒功能 (Wake-On-LAN)
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE

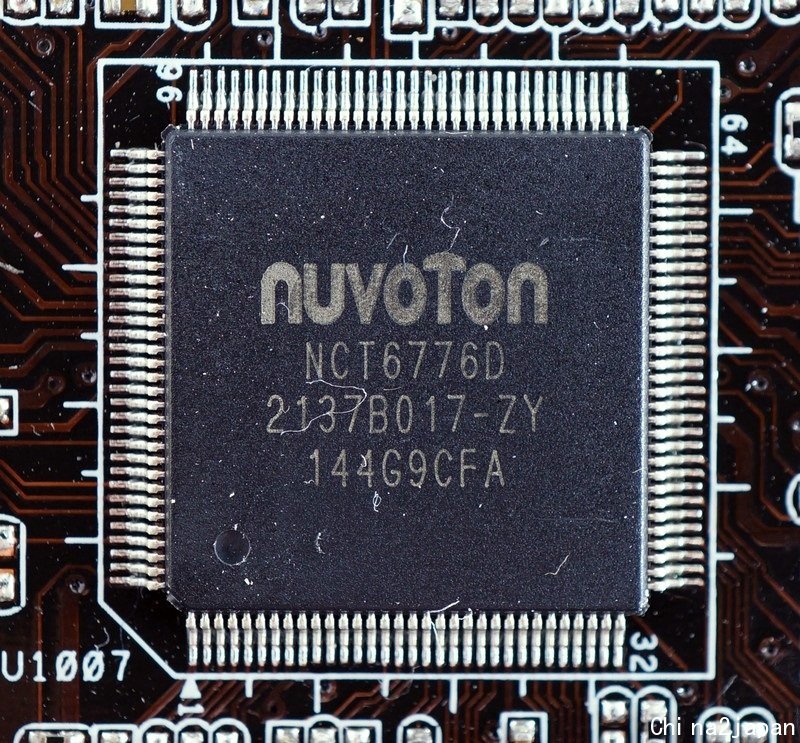

環控晶片
環控晶片採用NUVOTON製品。

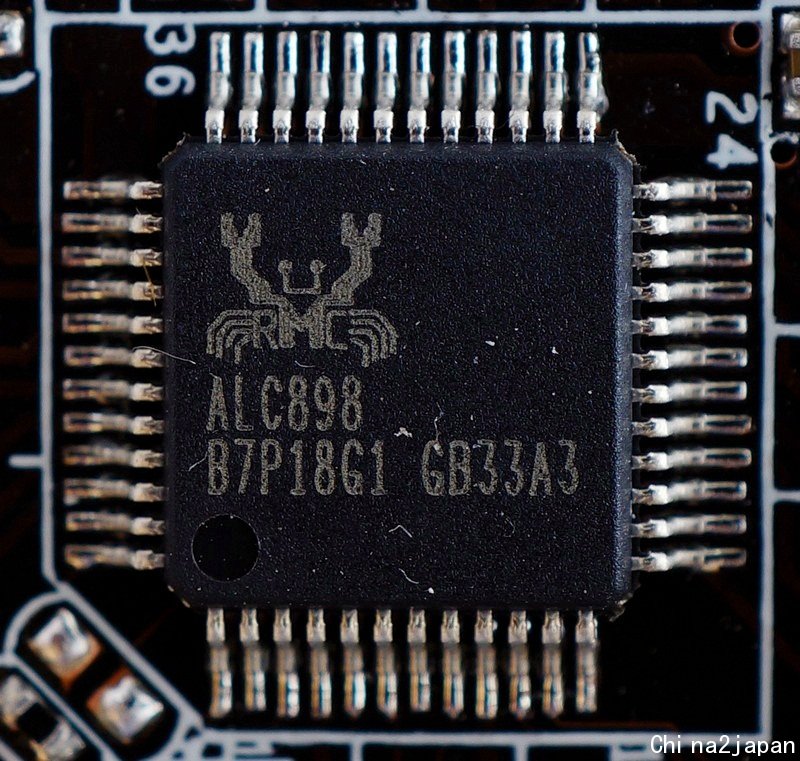

音效晶片
控制晶片採用REALTEK ALC898。
- 7.1 聲道高傳真音效, 支援內容保護功能
- 支援優質藍光音效
- 支援 THX TruStudio

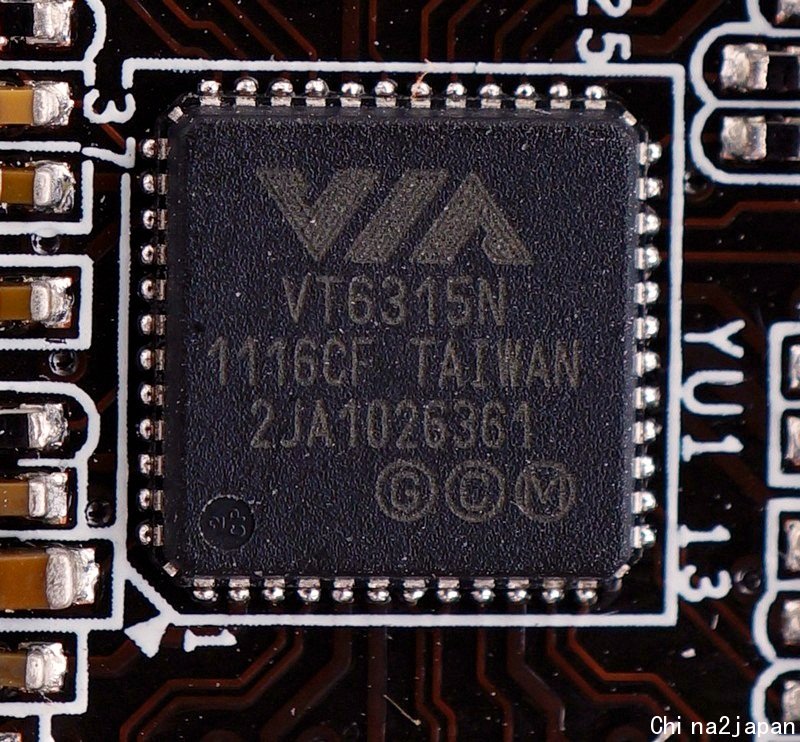

1394a控制晶片
採用VIA 6315N控制器

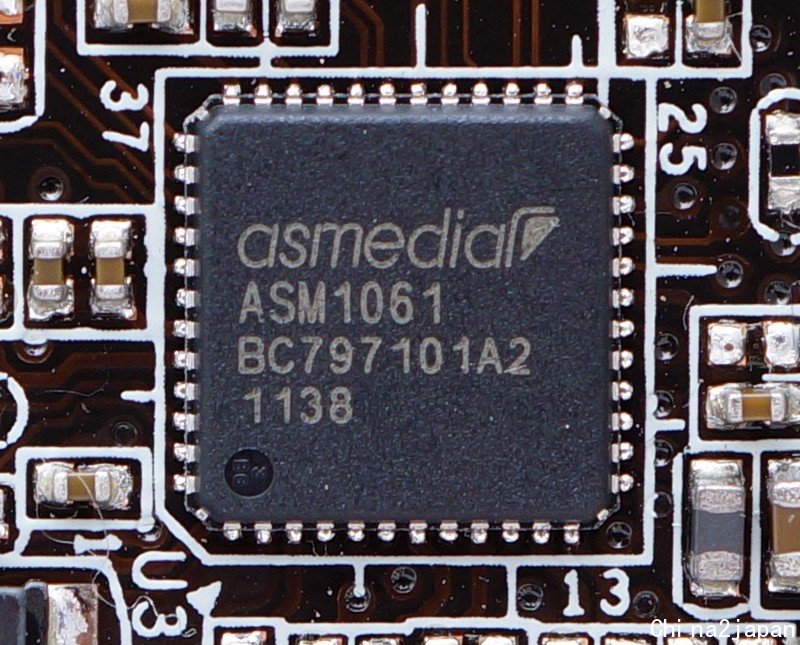

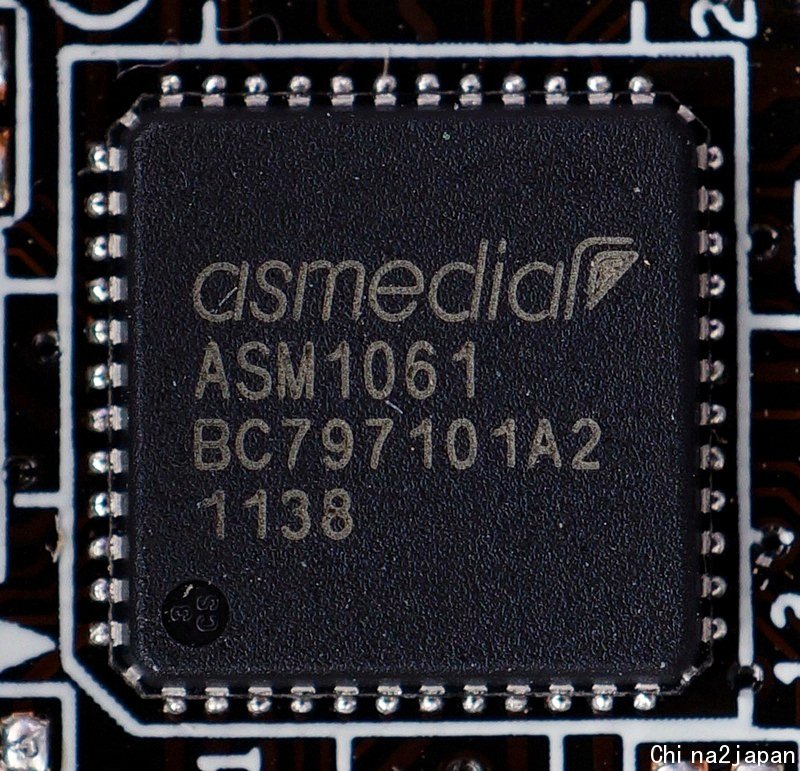

SATA 6G控制晶片
採用asmedia ASM1061控制晶片，提供內接3組及外接E-SATA擴充能力。
效能測試
測試環境
CPU：INTEL CORE i7 3930K
RAM：Kingston HyperX Genesis DDR3 2133 16G Kit
MB：ASRock X79 Extreme6
VGA：AMD HD6870
HD：Kingston SSD NOW+ 64G
POWER：Antec HIGH CURRENT PRO 1200W
COOLING：CPU水冷+GPU空冷
作業系統:WIN7 X64 SP1
效能測試

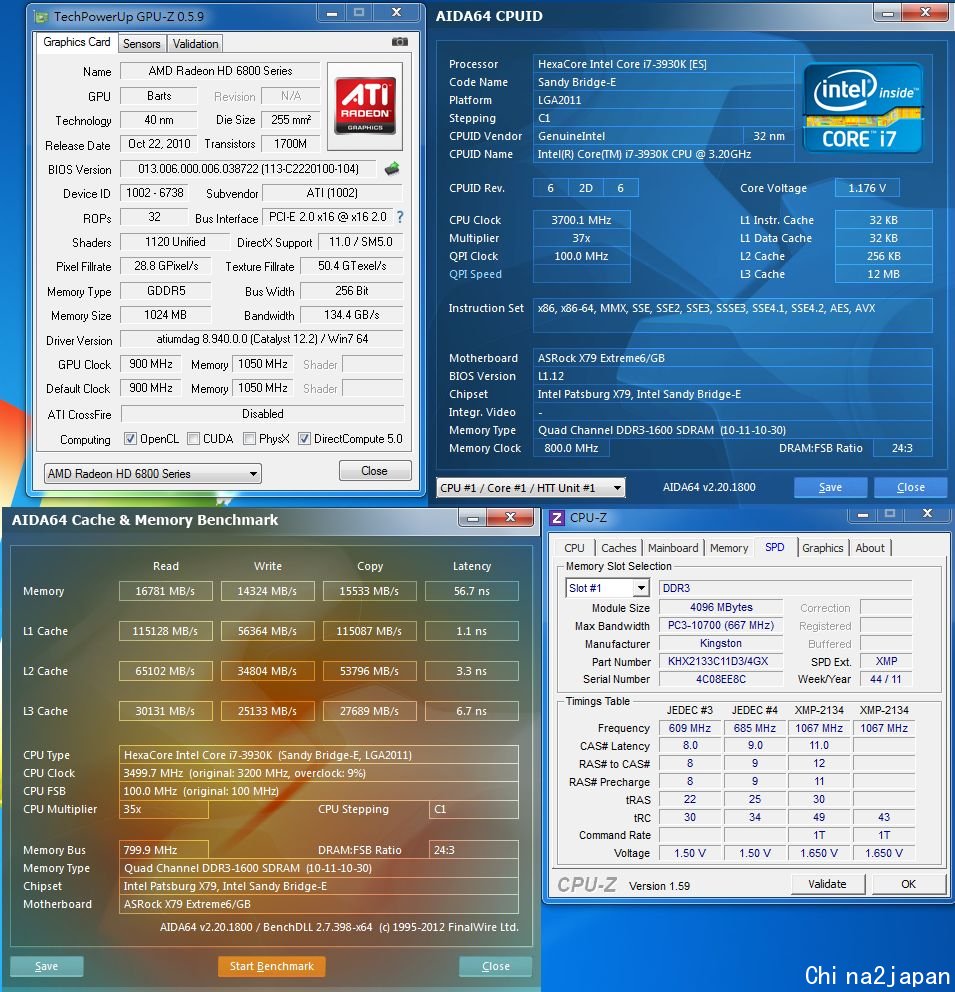

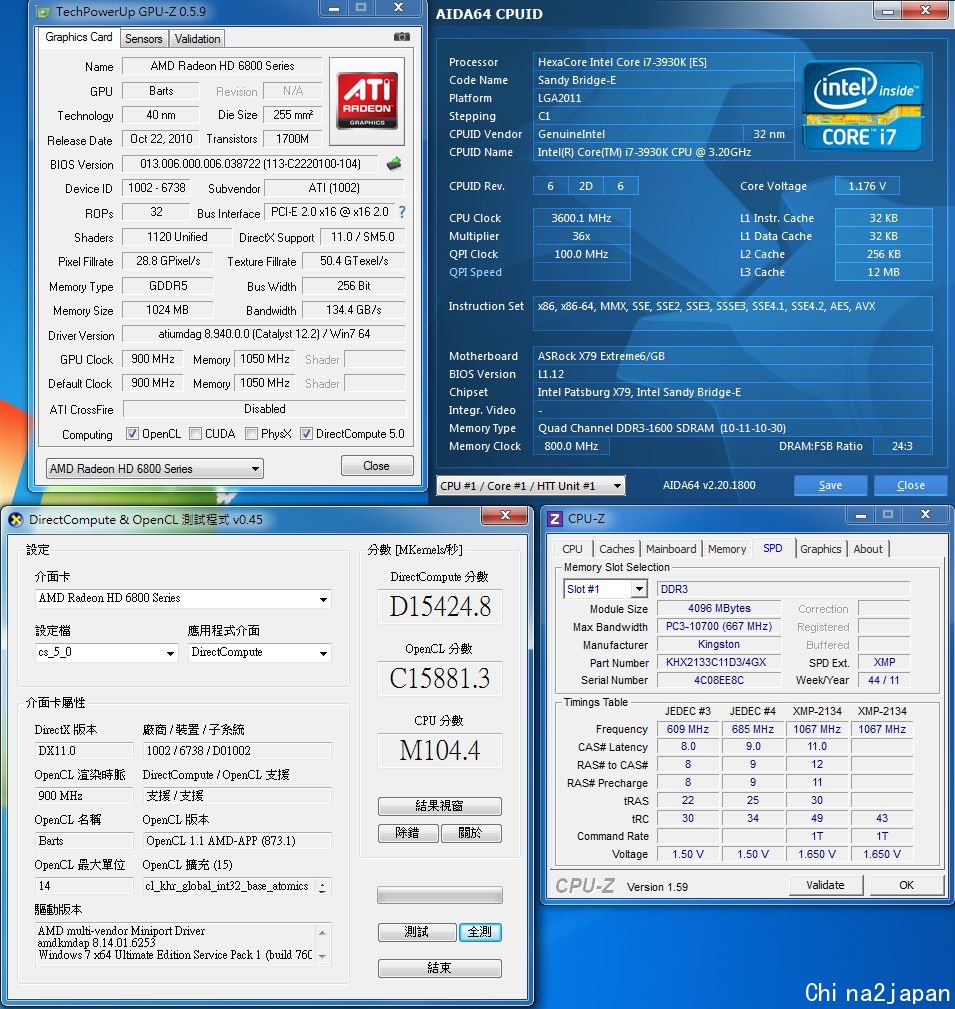

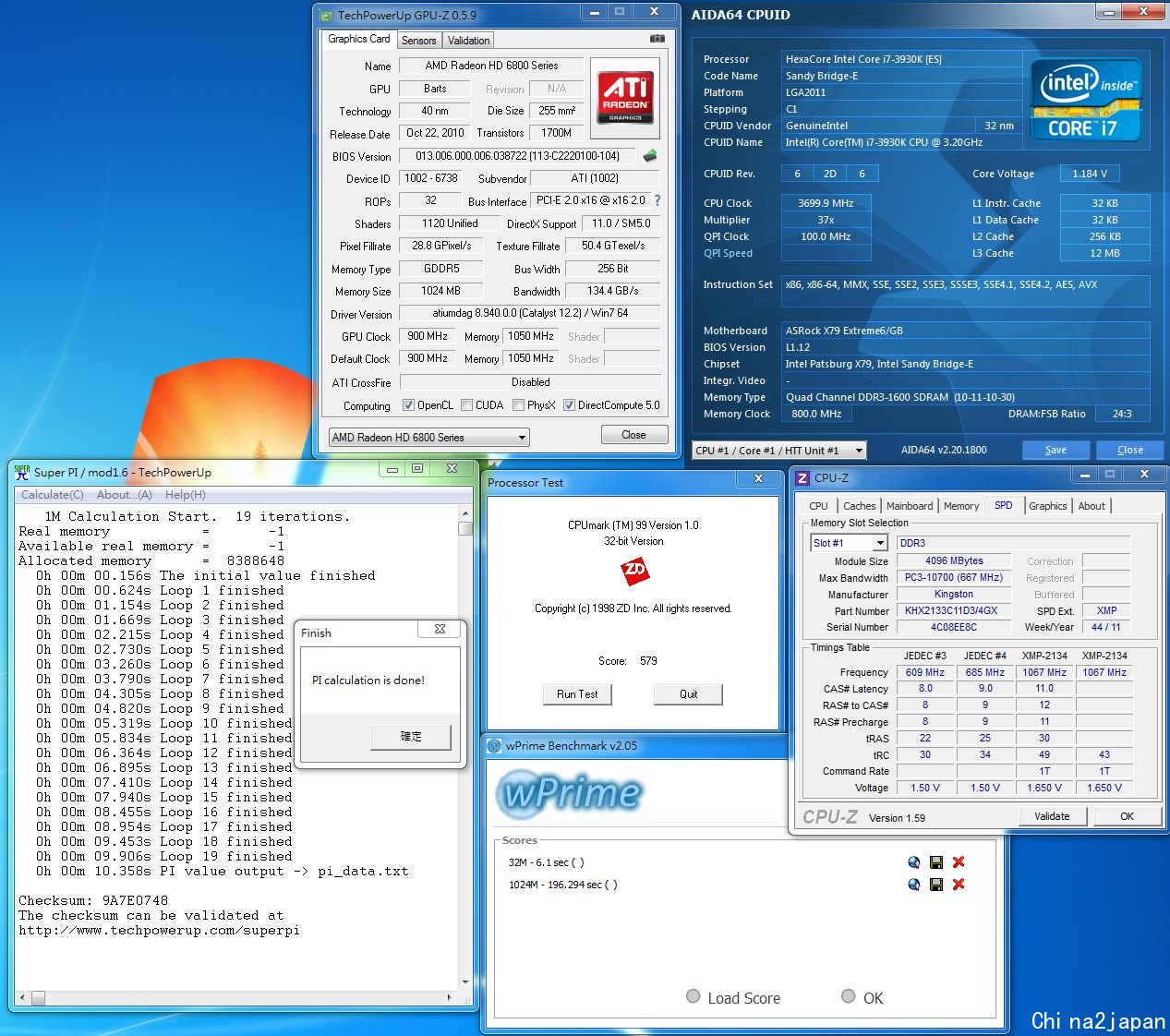

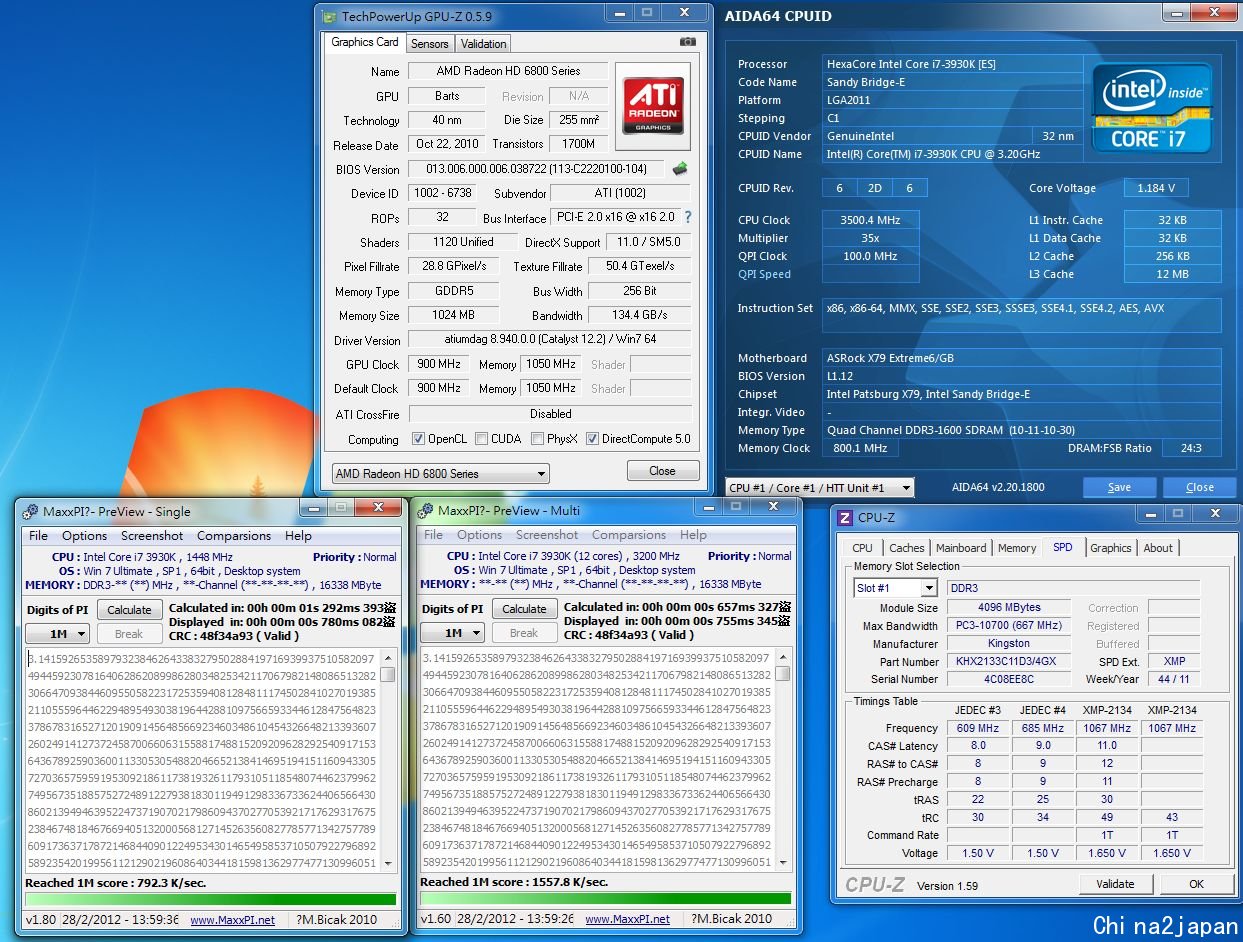

CPU-Z的偵測、GPU-Z、CPU MARK、PI 1M、WPRIME效能測試

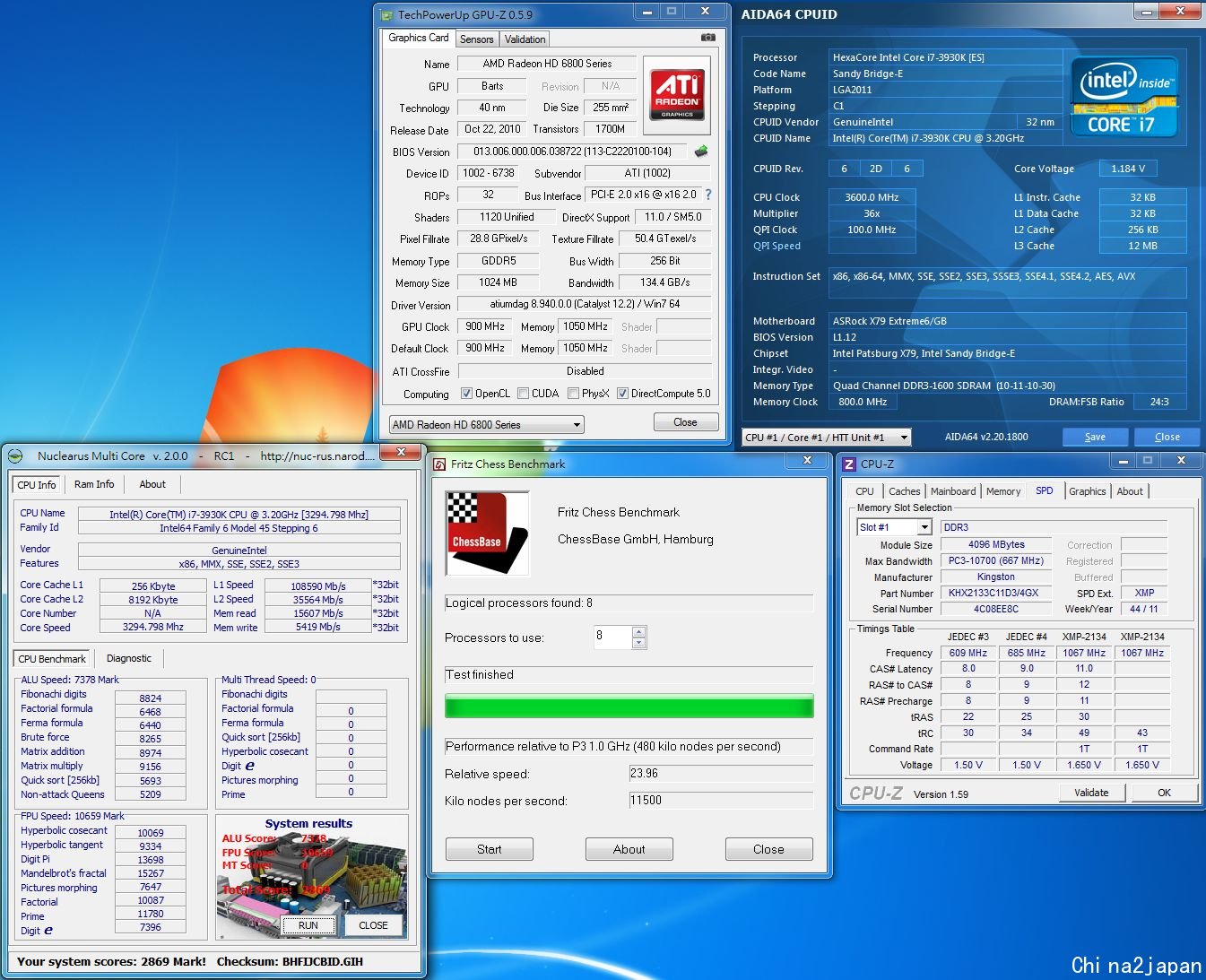

Fritz Chess Benchmark、Nuclearus
MaxxPI&MaxxPI2M
MaxxMEM&MaxxMEM2M

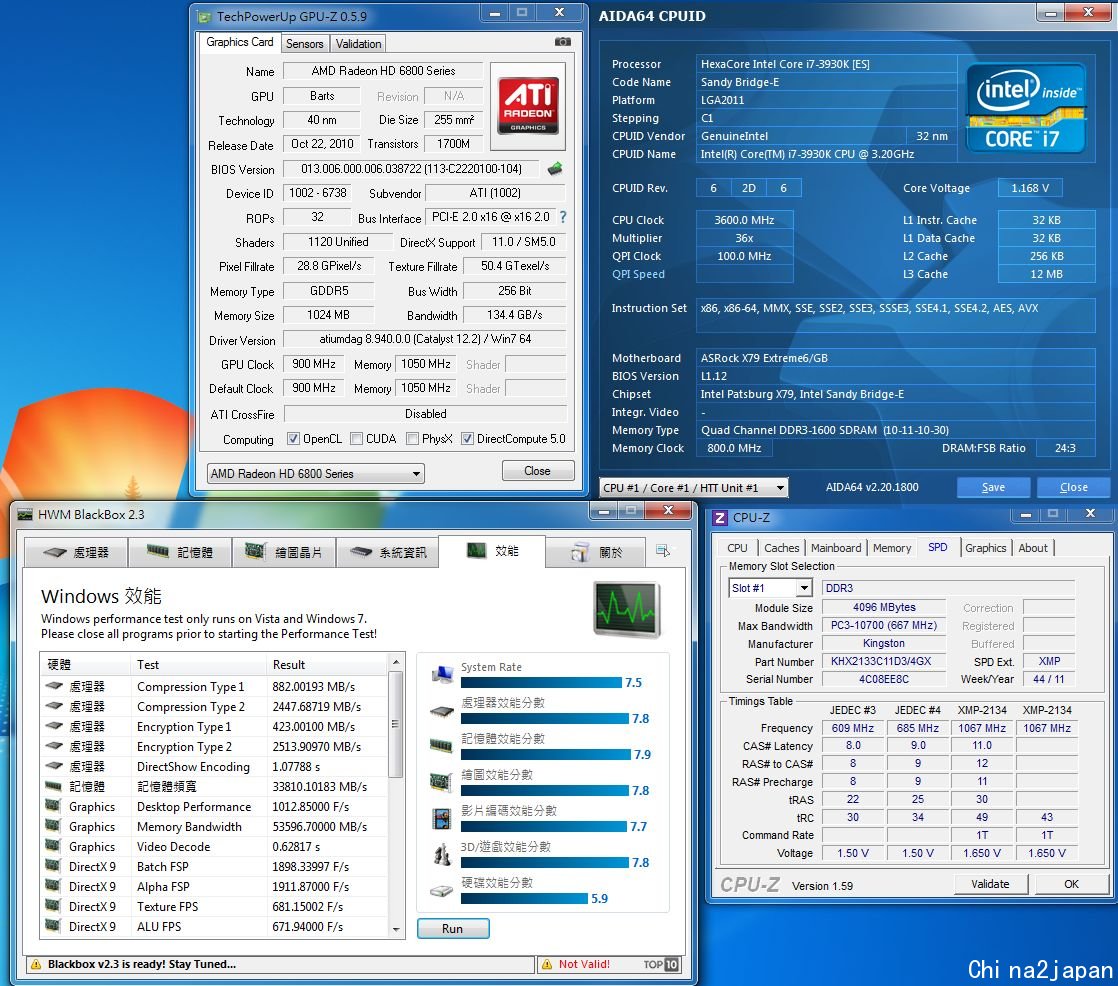

AIDA記憶體頻寬
BLACK BOX2

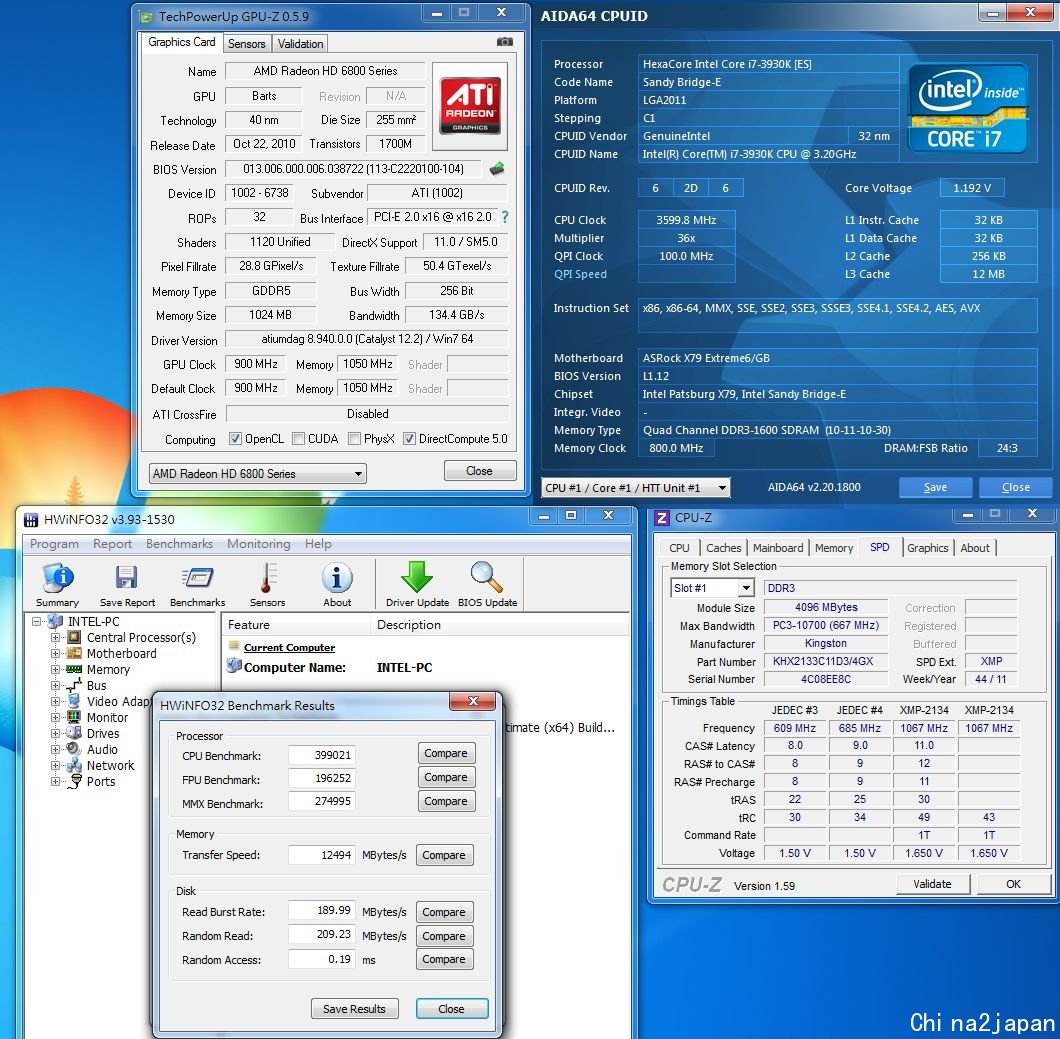

HWiNFO

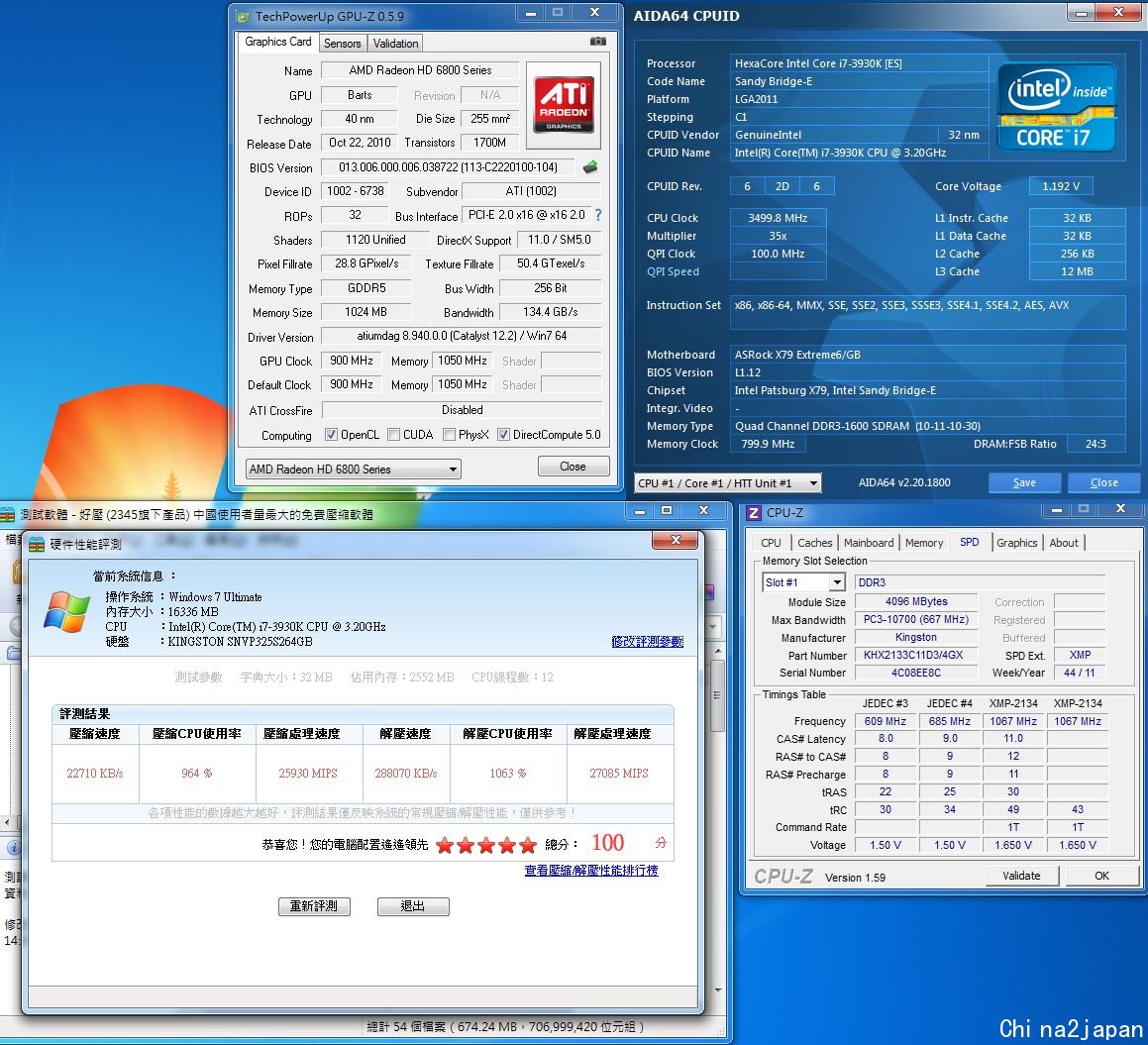

壓縮/解壓縮效能

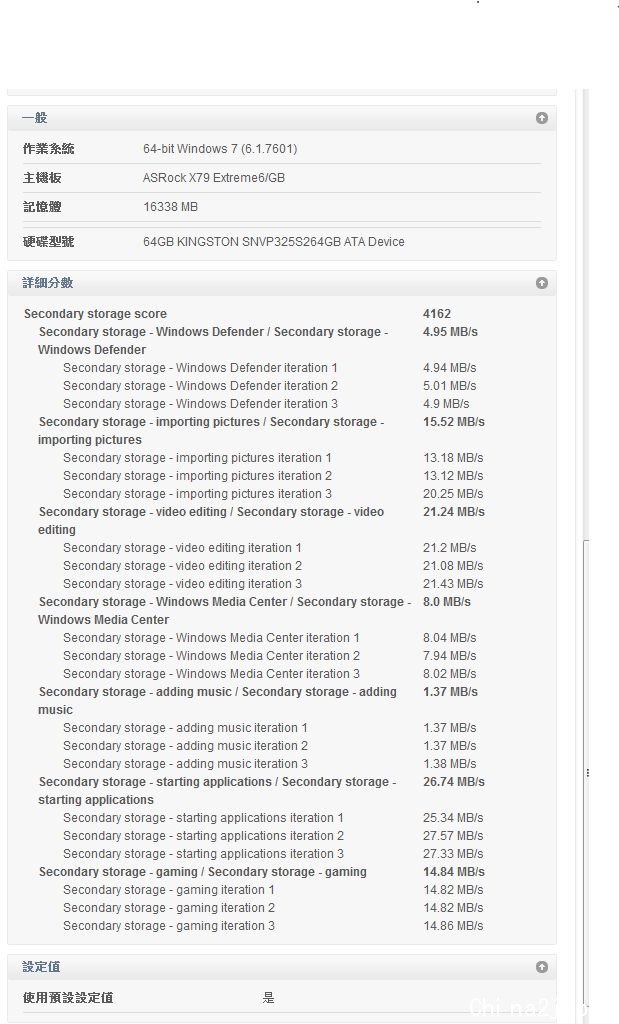

PCMARK7

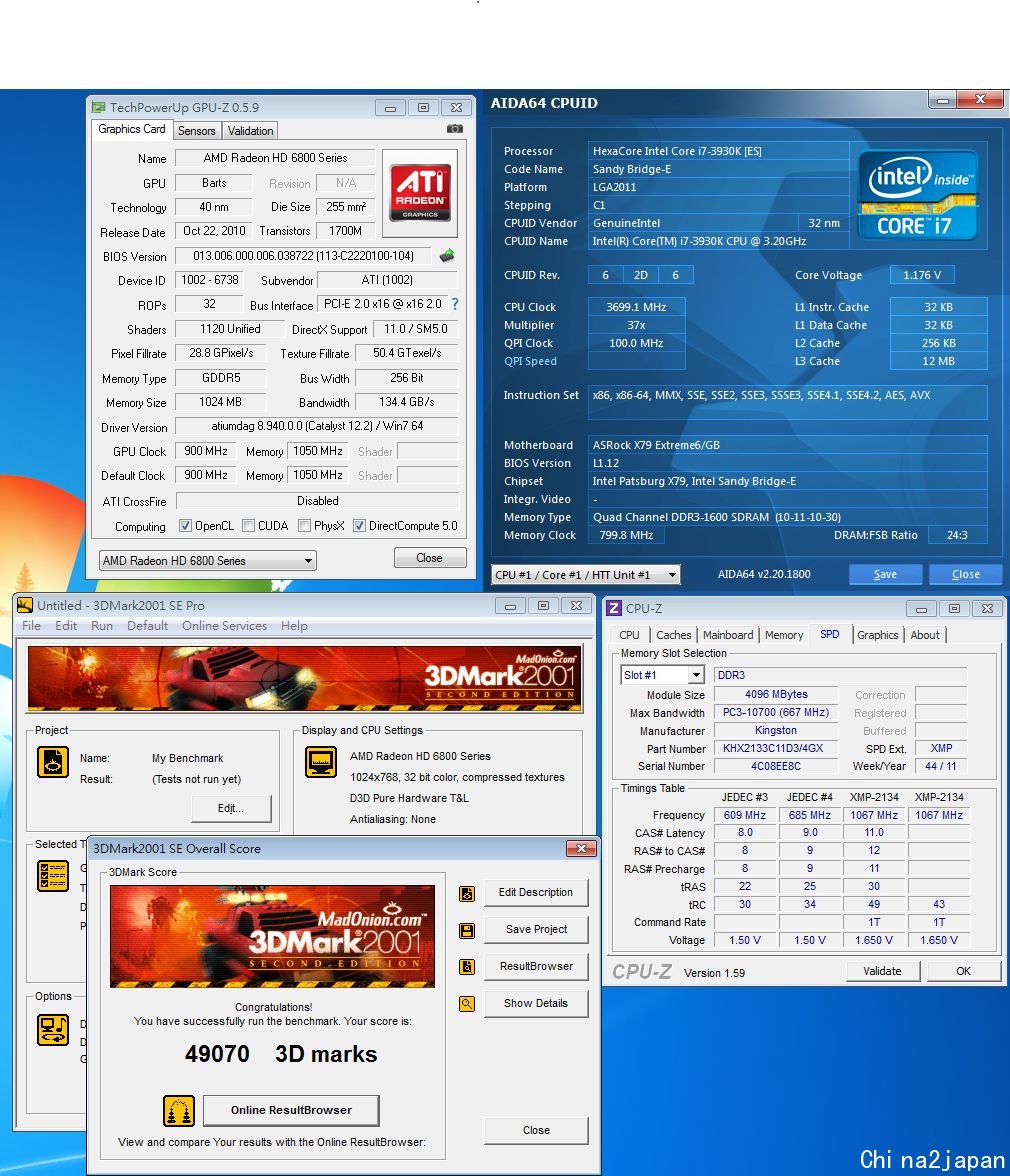

3DMARK 01
3DMARK 03

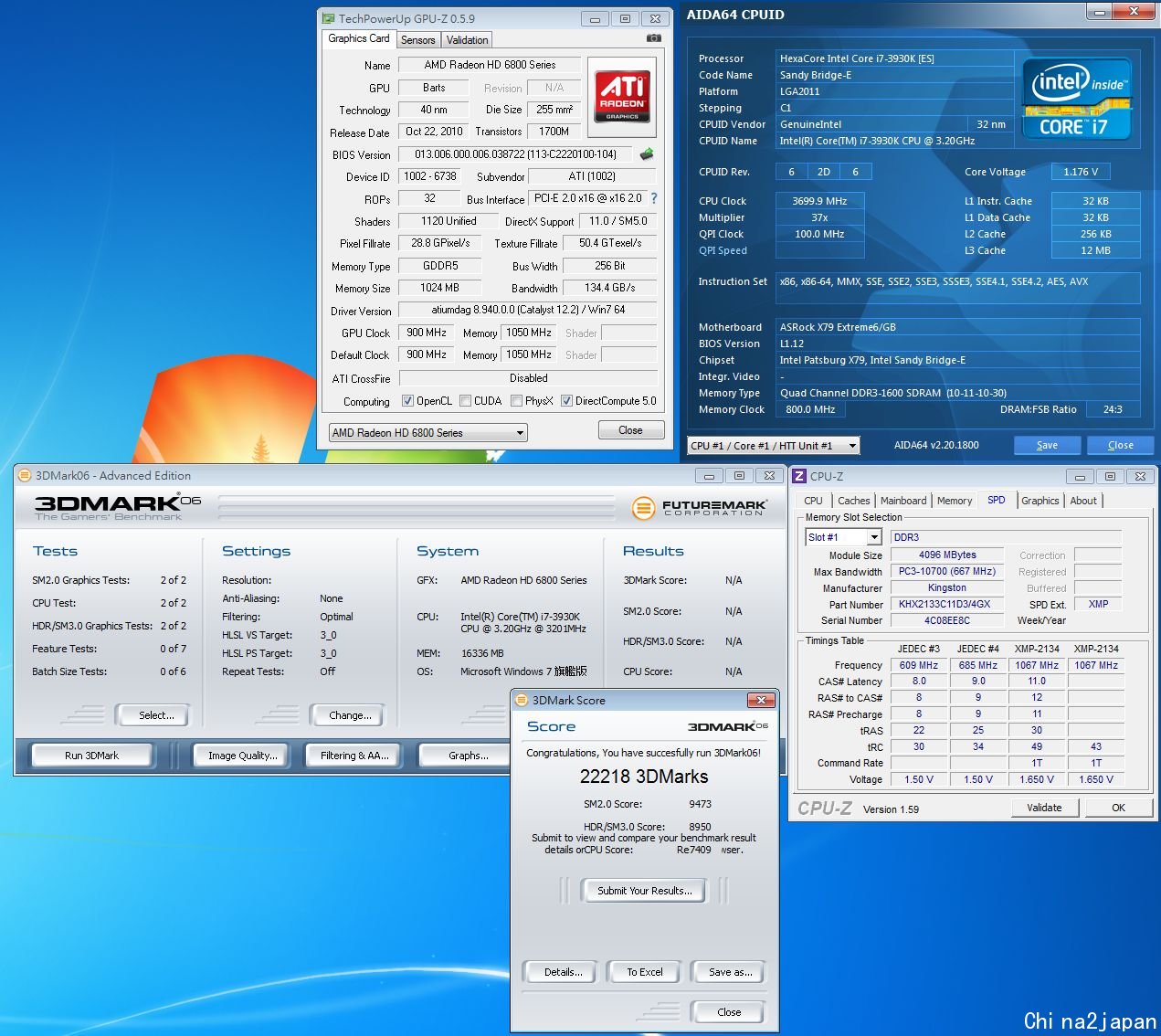

3DMARK 06

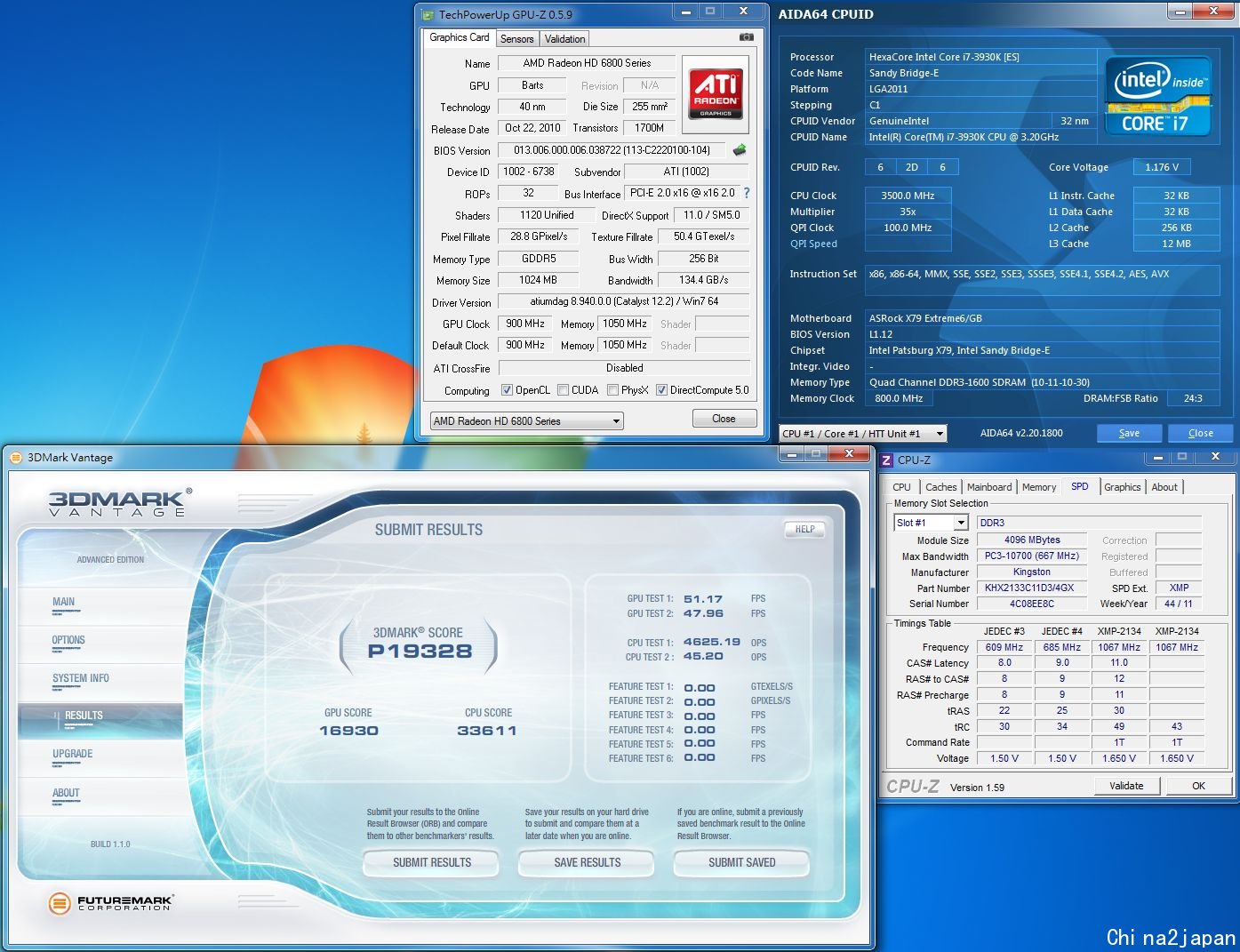

3DMARK VANTAGE

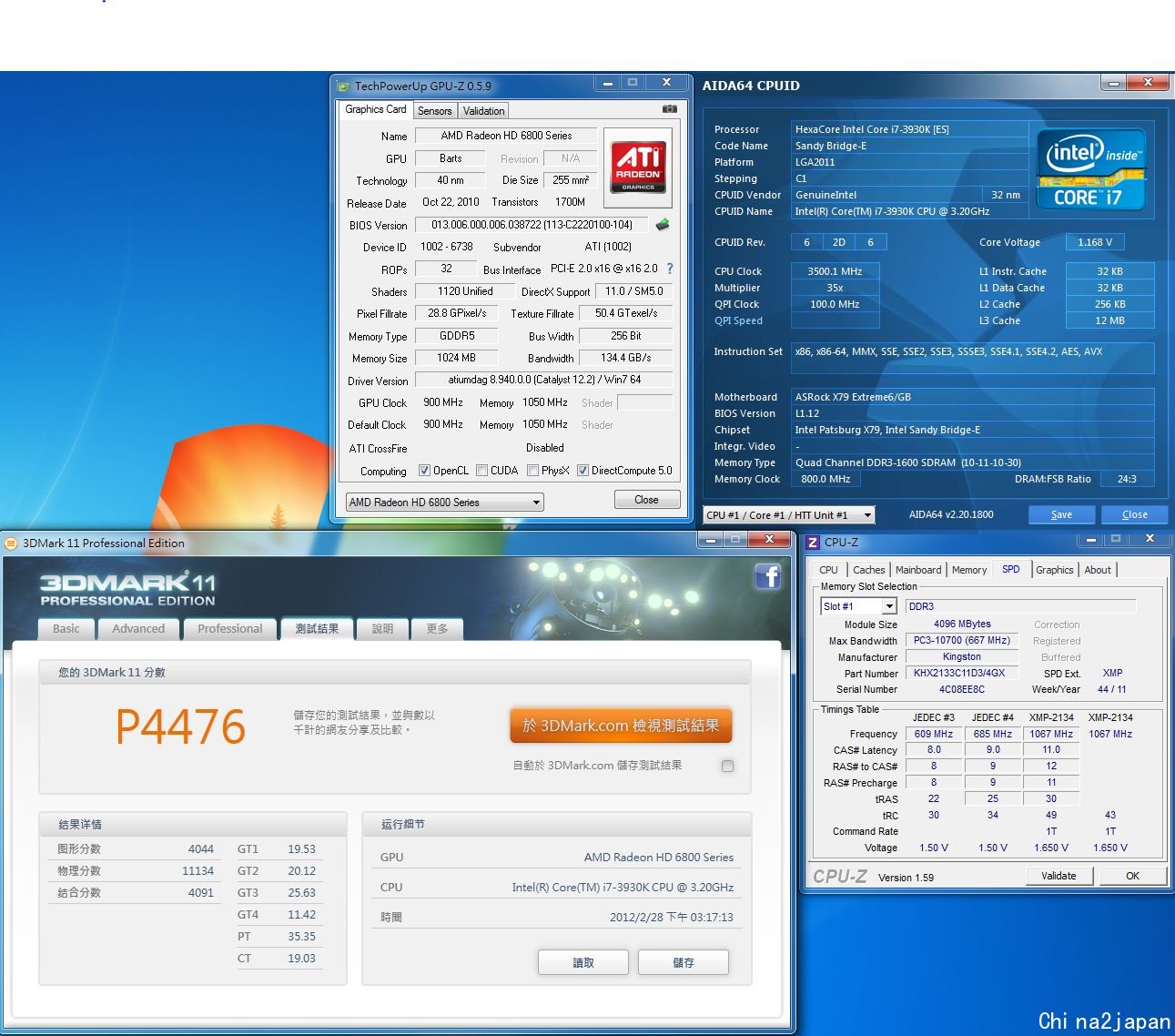

3DMARK 11
P模式

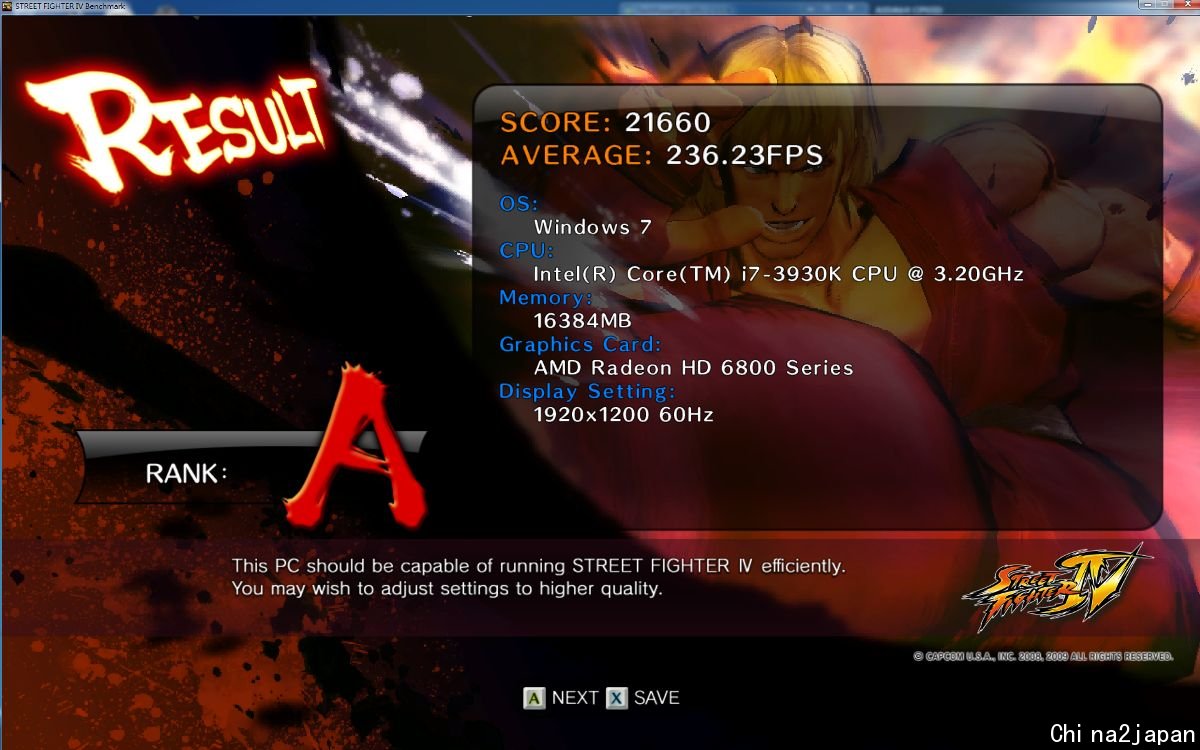

STREET FIGHTER4 Benchmark

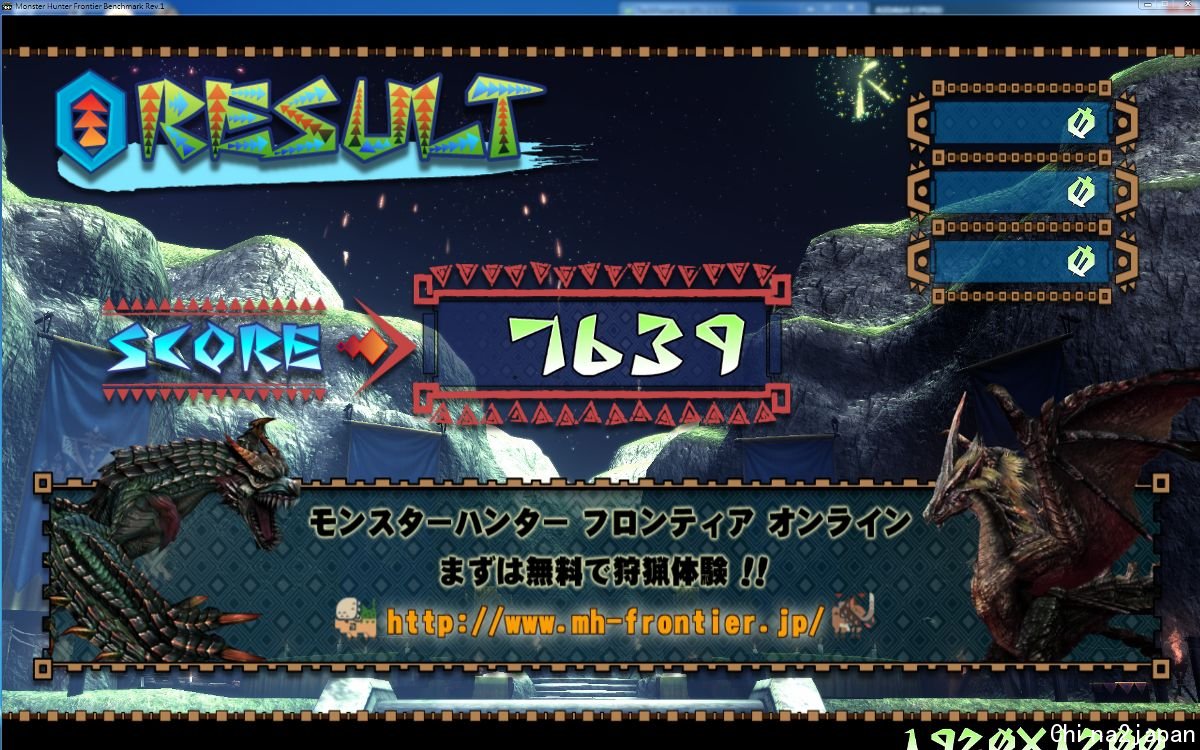

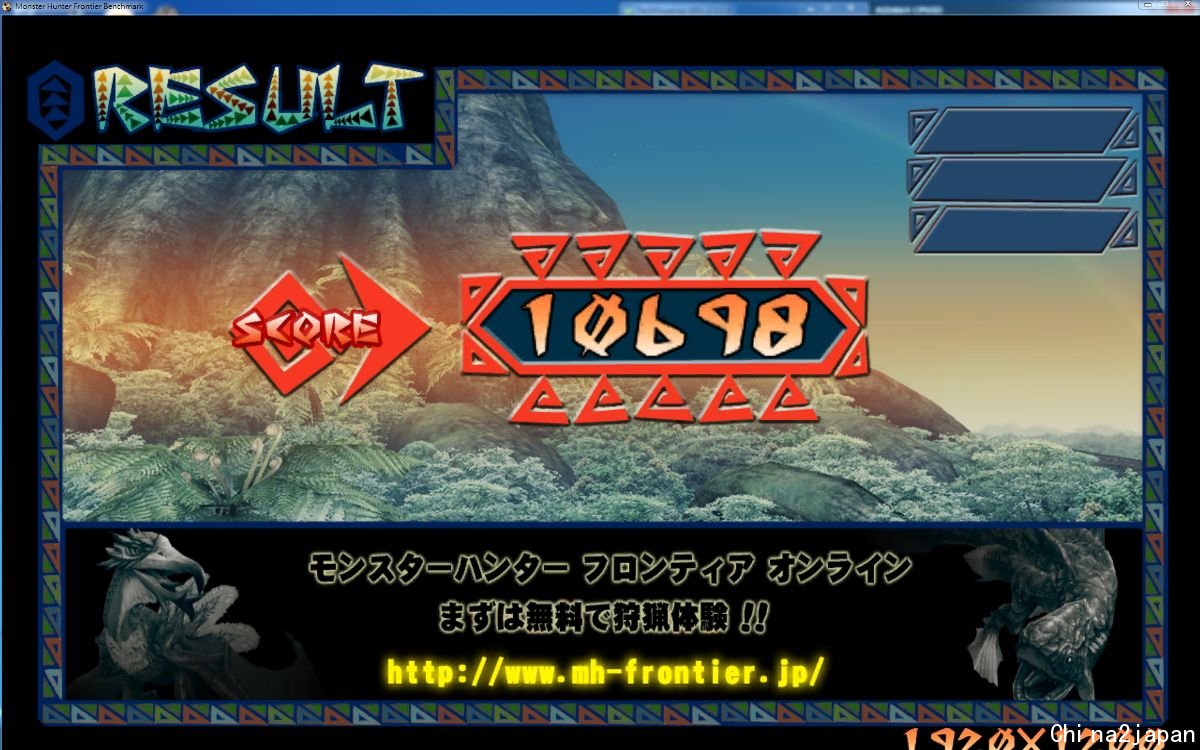

MHF Benchmark
MHF Benchmark

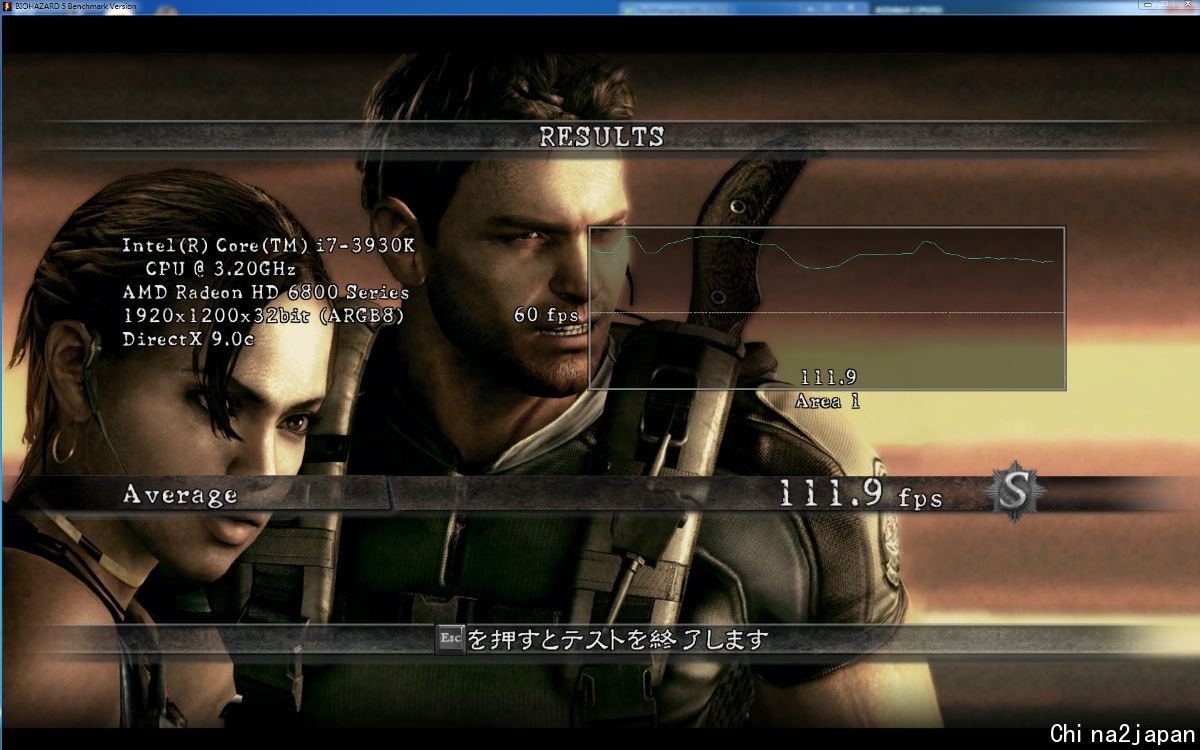

BIO5 Benchmark
DX9
DX10

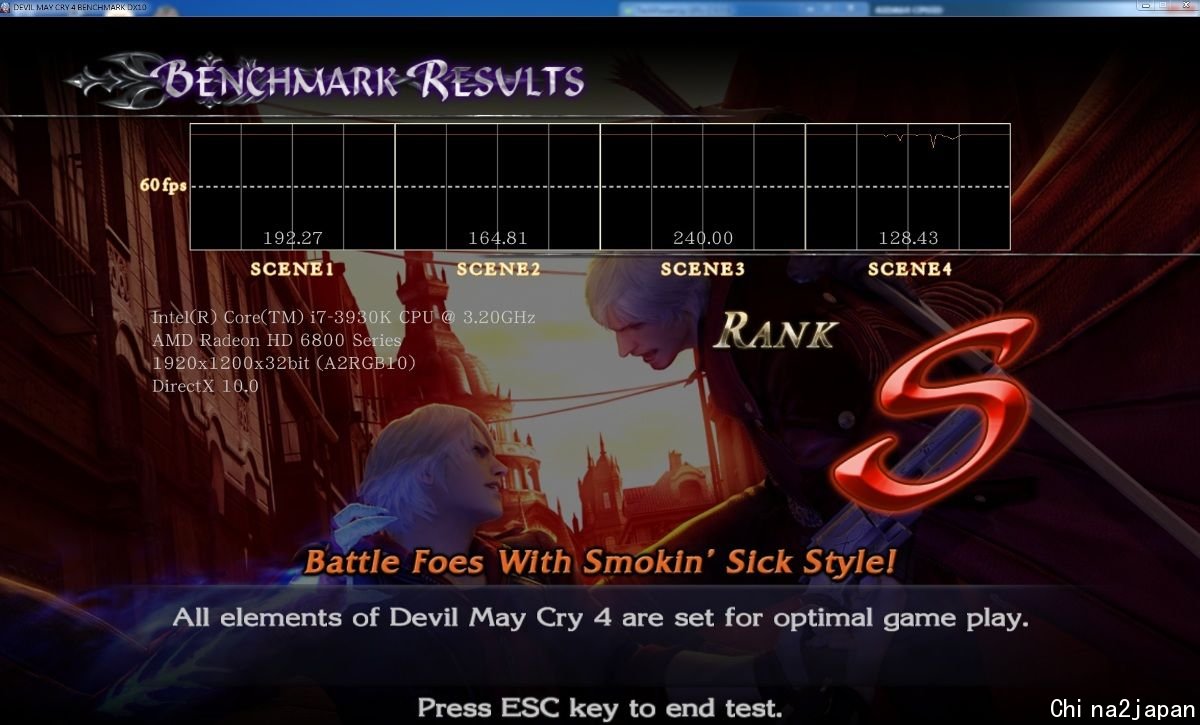

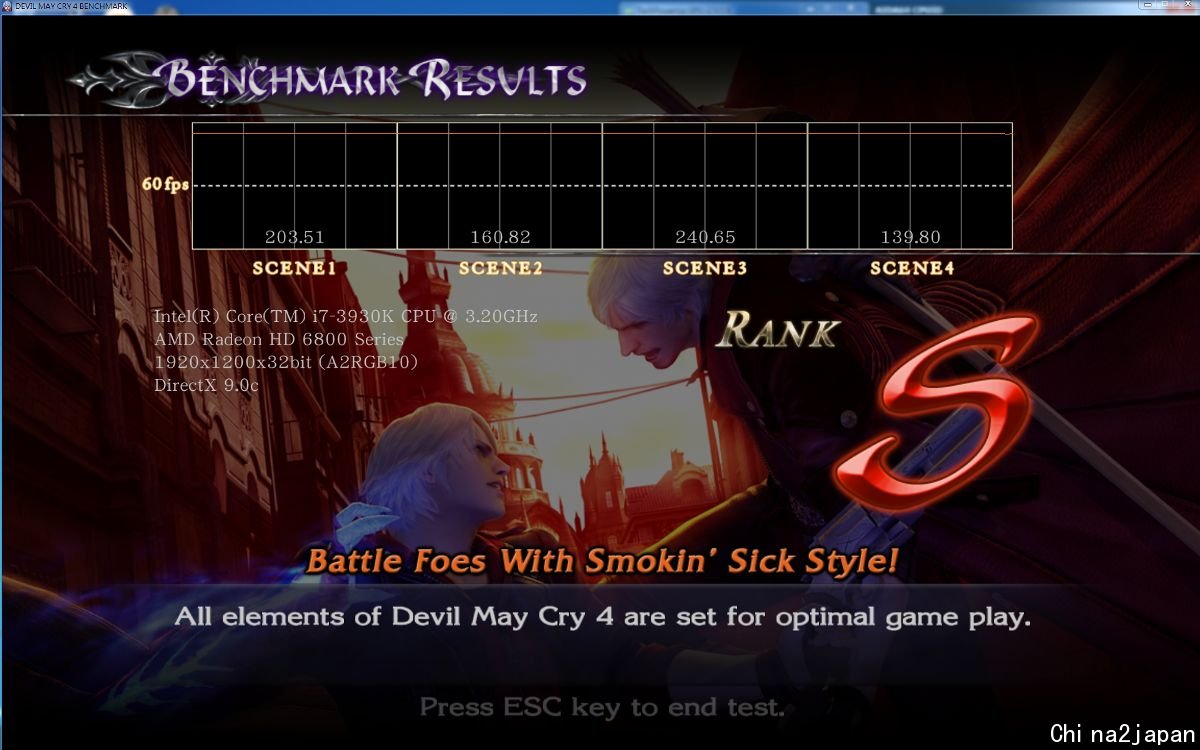

DEVIL MAY CRY4 Benchmark
DX9
DX10

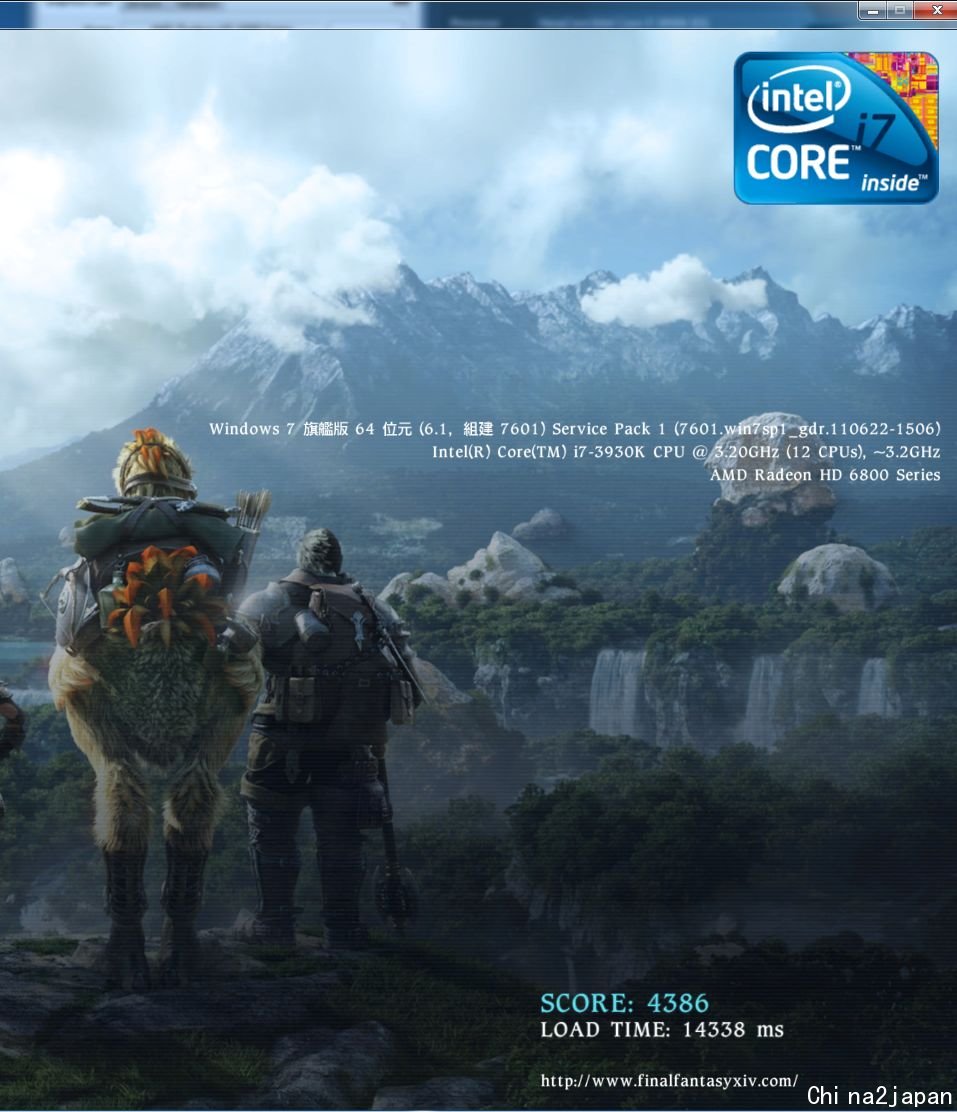

Final Fantasy XIV Benchmark High
Final Fantasy XIV Benchmark Low

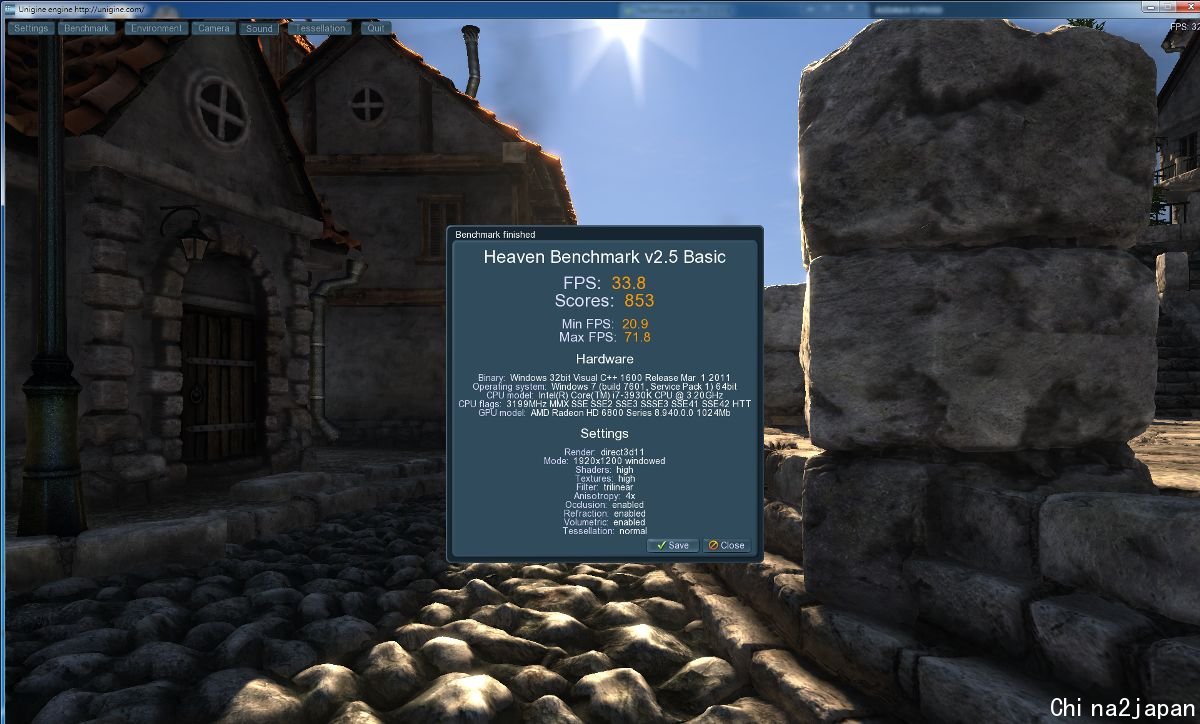

HEAVEN BENCHMARK 2.1

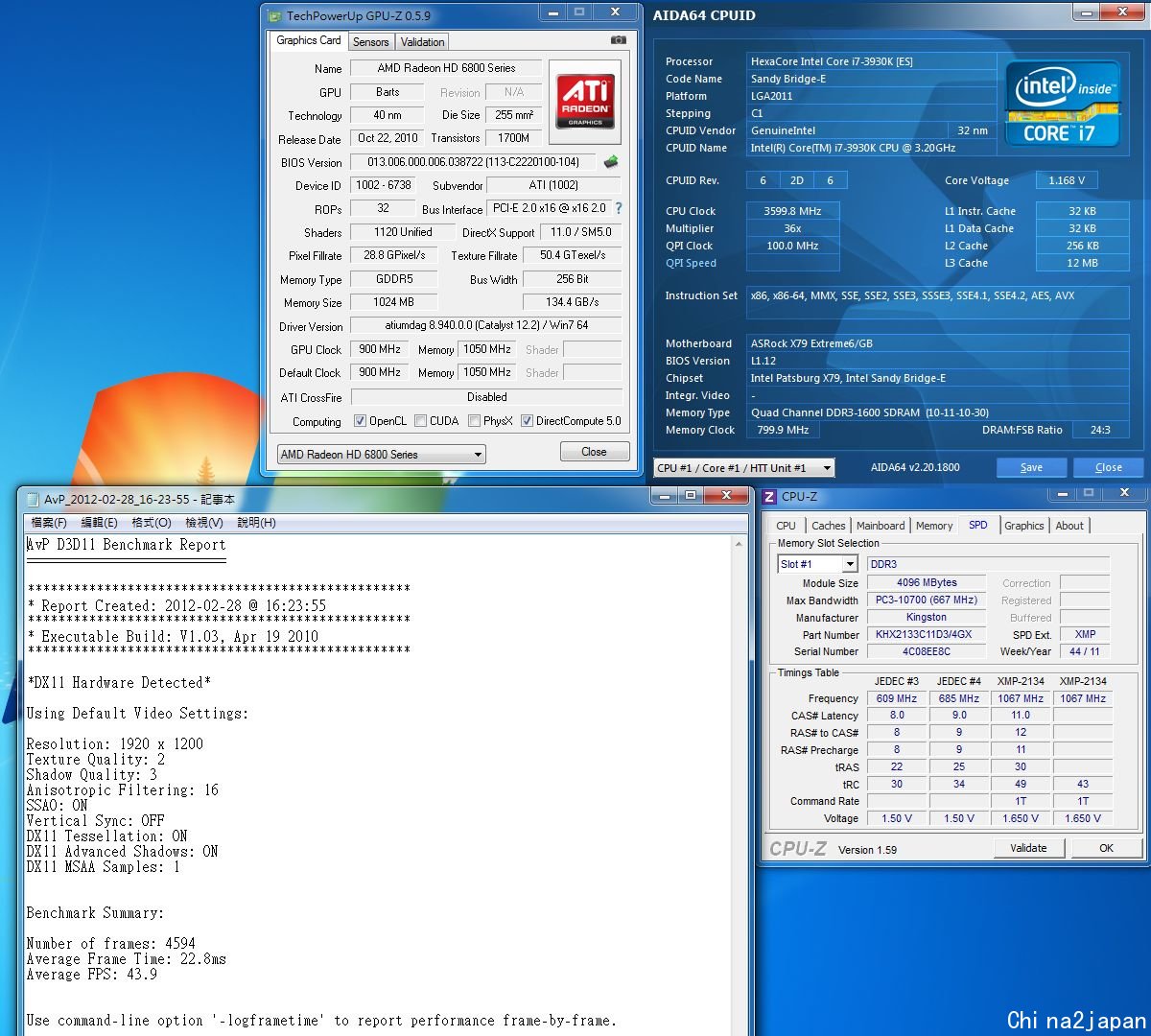

異形戰場 Benchmark

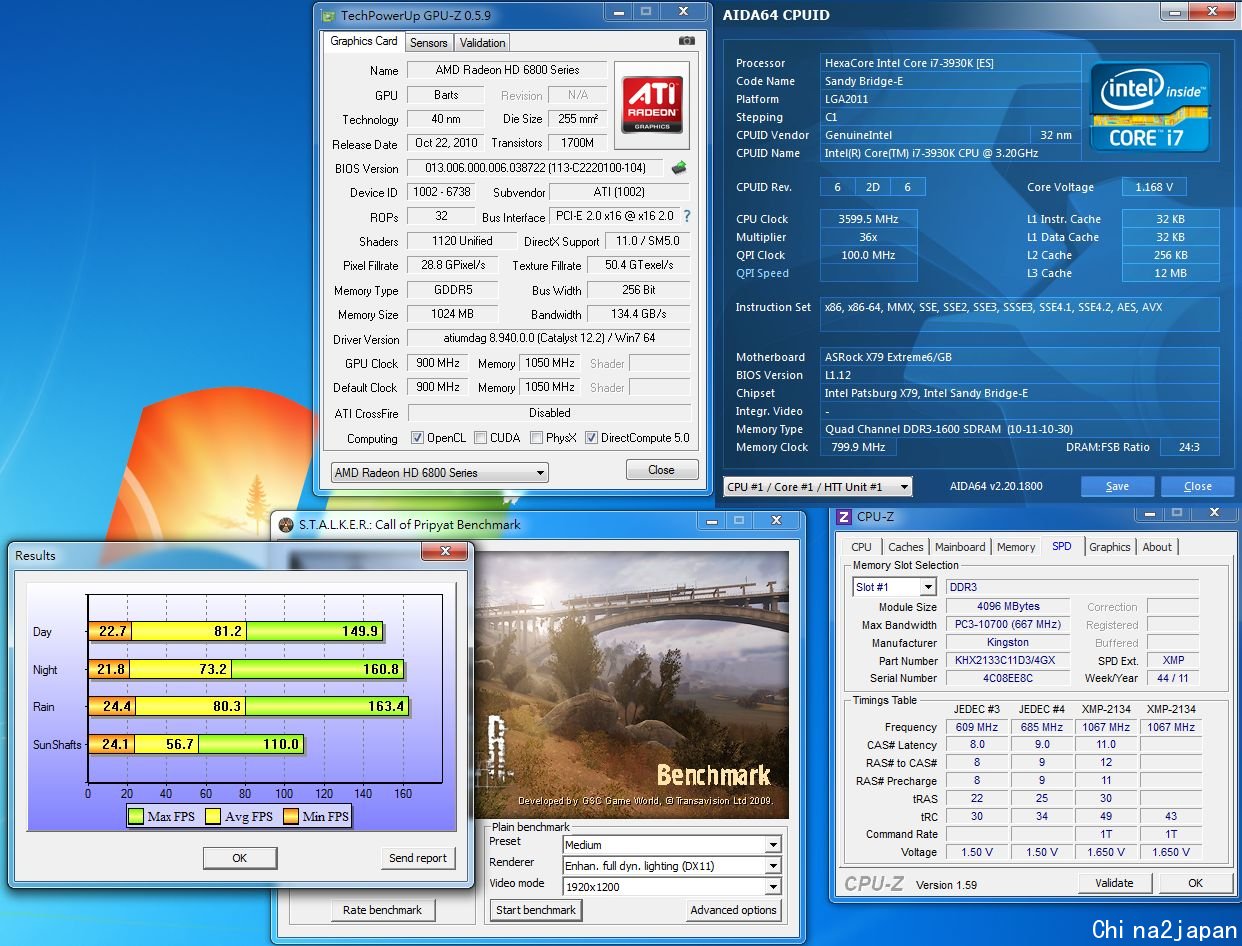

STALKER Call of Pripyat DirectX 11 Benchmark

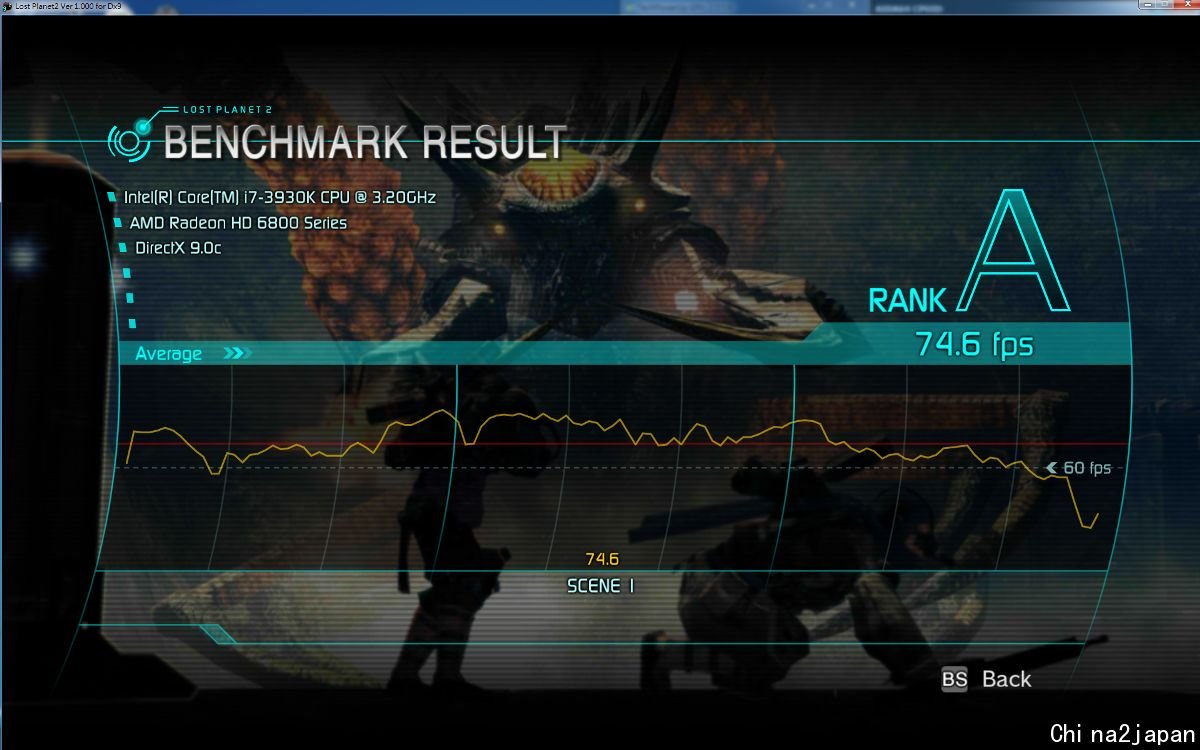

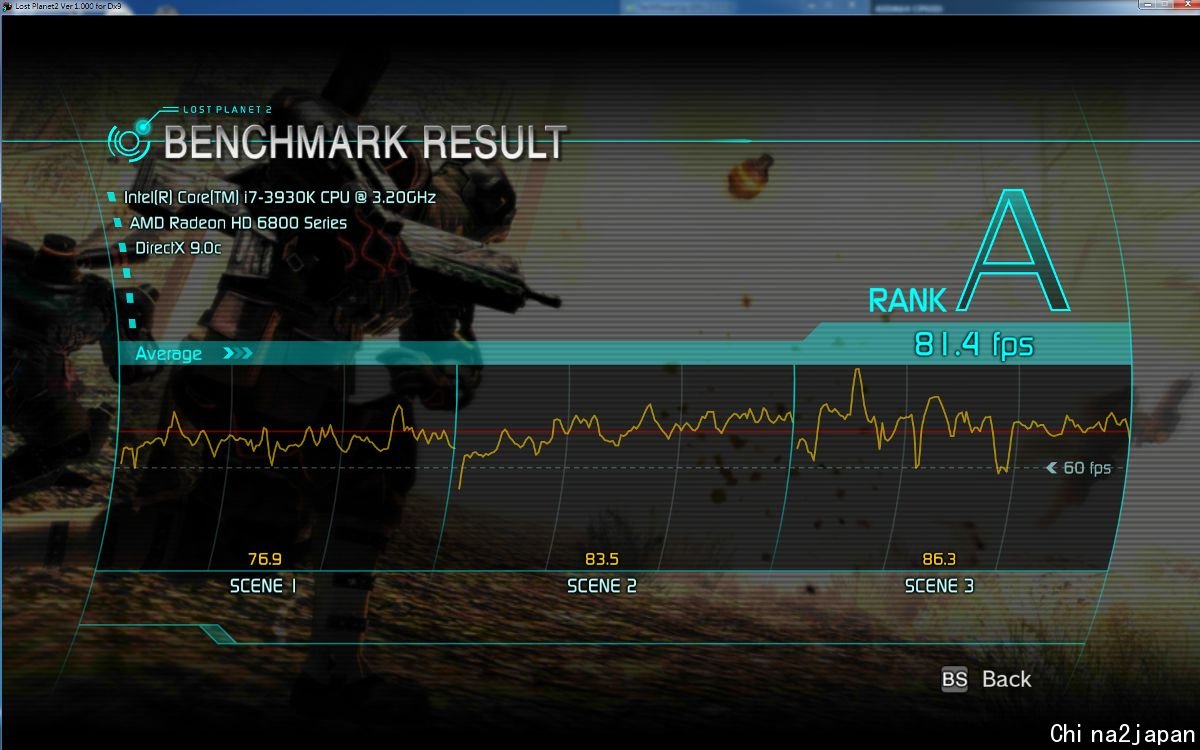

Lost Planet 2 Benchmark DX9 TESTA 1920*1200
Lost Planet 2 Benchmark DX9 TESTB 1920*1200

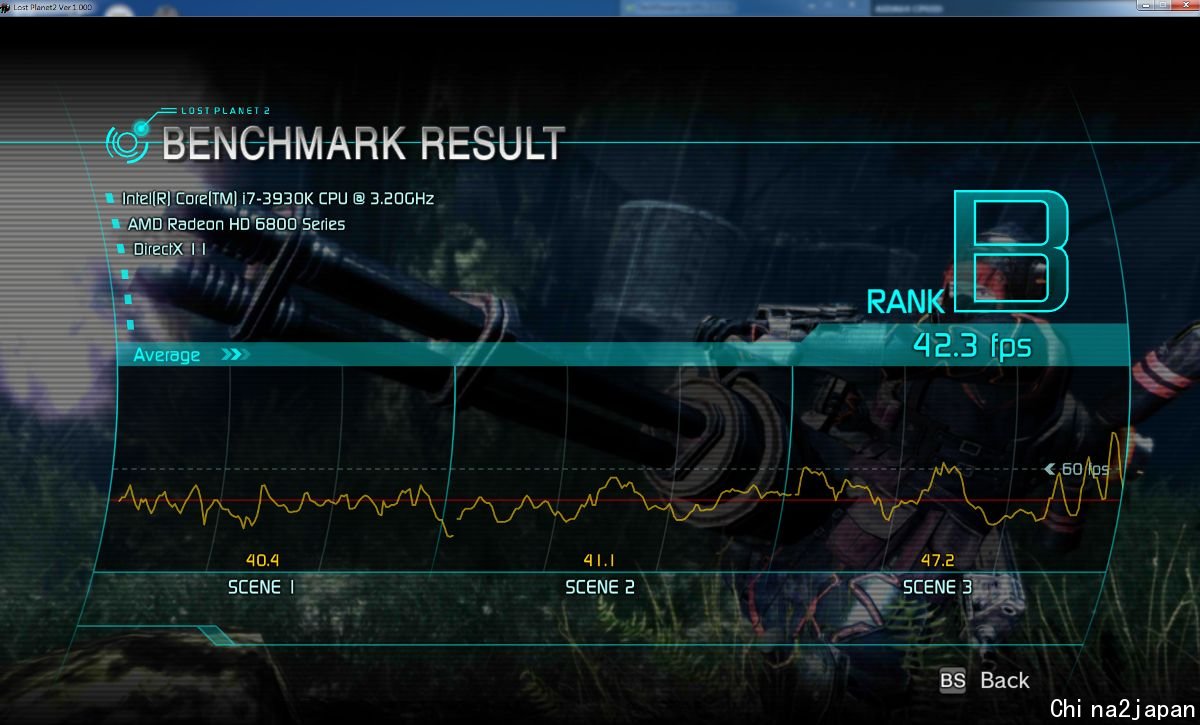

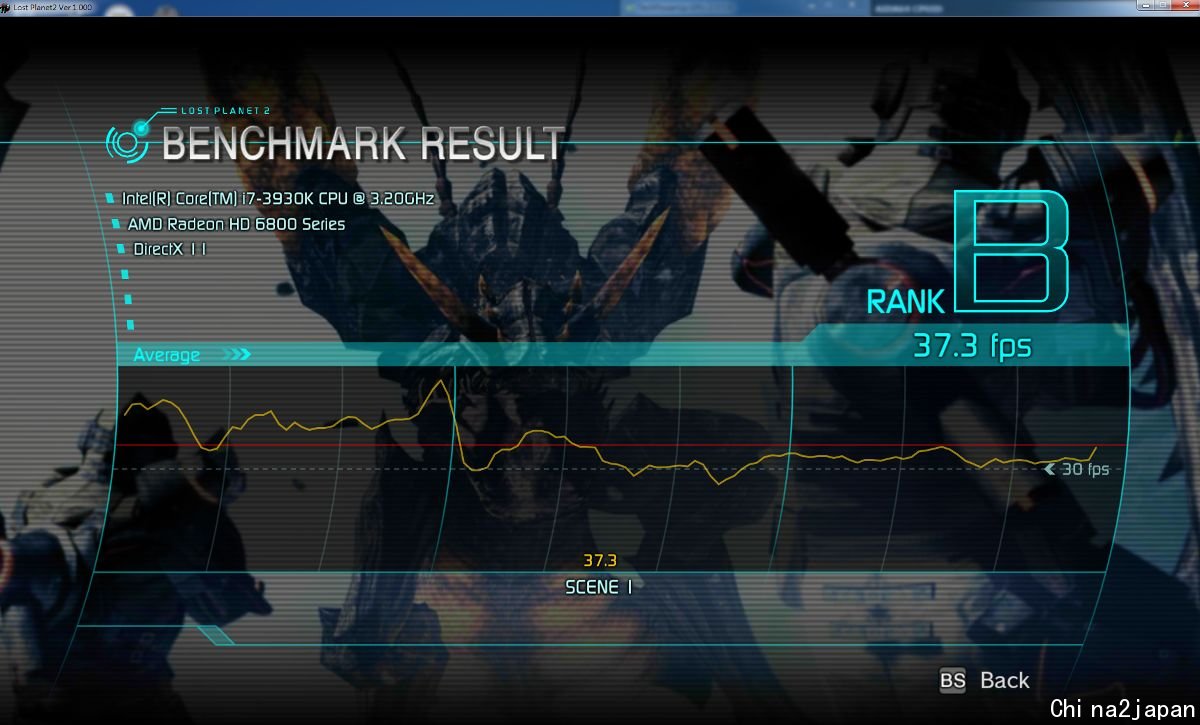

Lost Planet 2 Benchmark DX11 TESTA 1920*1200
Lost Planet 2 Benchmark DX11 TESTB 1920*1200

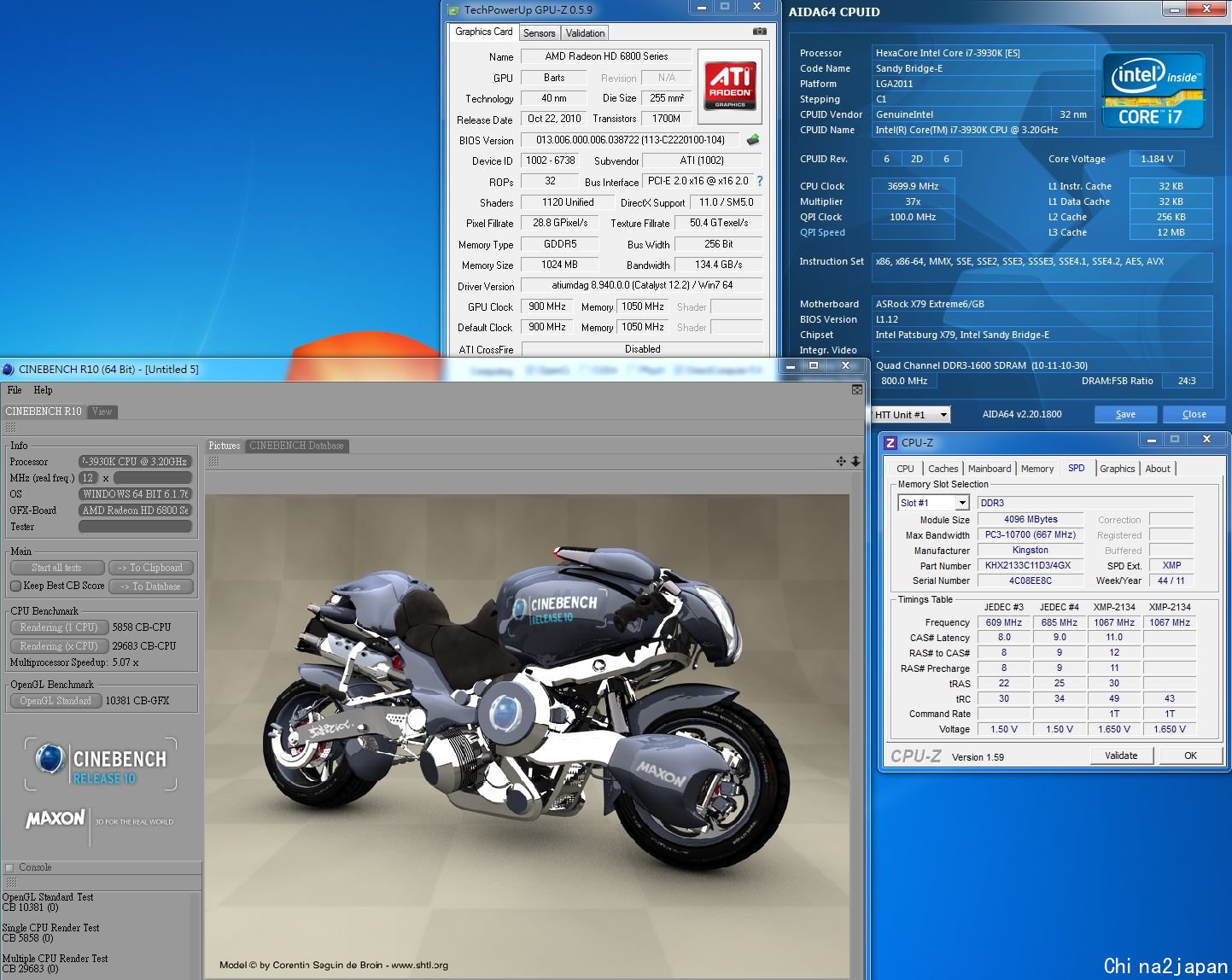

CINBENCH R10 X64

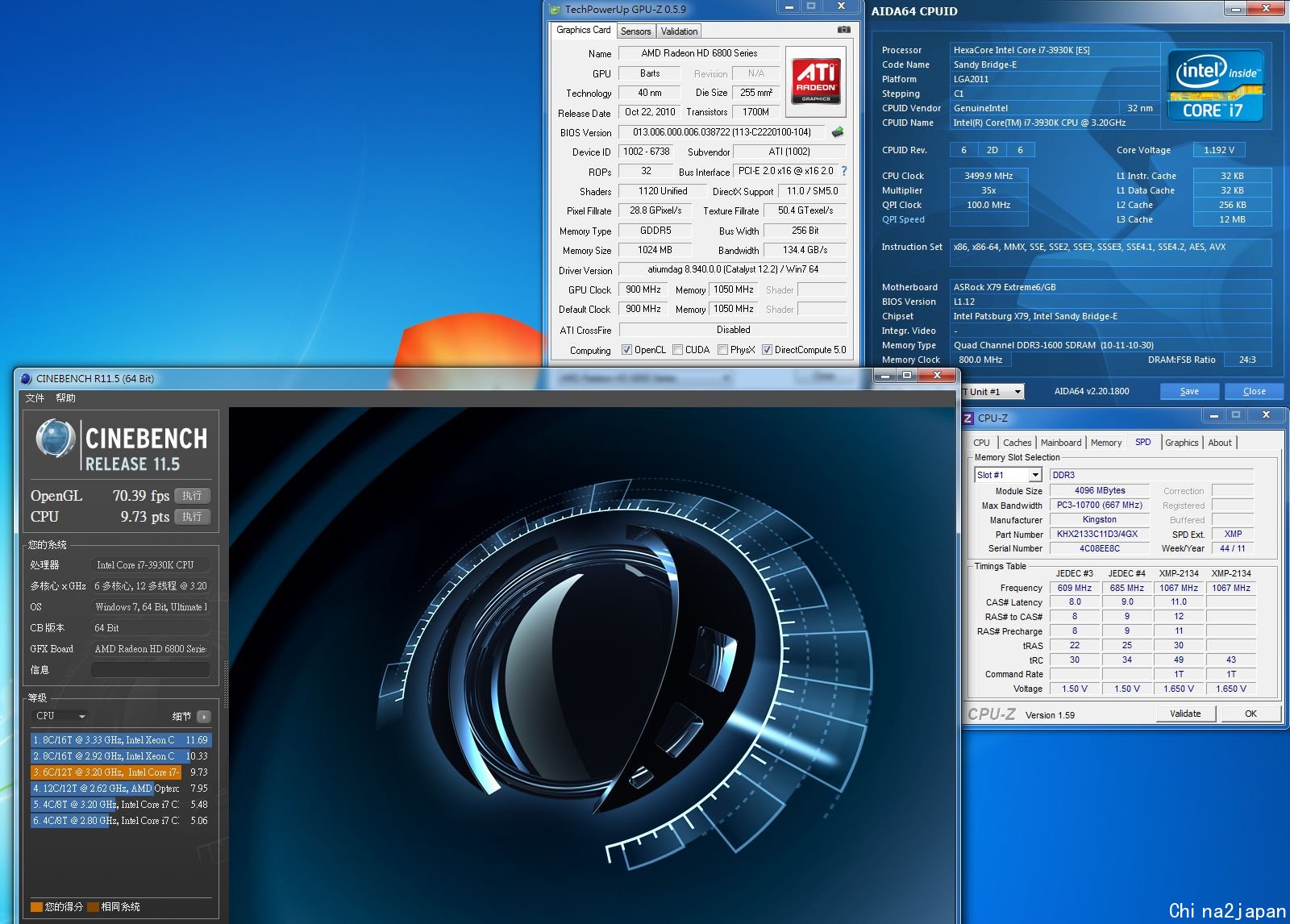

CINBENCH R11.5 X64
DirectComputeBenchmark
結語
小結:
這張X79 Extreme6主打是中高階市場，功能相當完整且強悍，具有X79的原生RAID、SATA6G功能外，額外補上3組SATA6G共具有9組SATA連接埠，支援8DIMM的記憶體插槽滿規設計，也內建高階使用者需求的裝置，例如ASRock獨家推出的Game Blaster、XFast LAN、XFast RAM技術等、內外最多可提供6個USB3.0連接埠，雙Gb級網路卡，也提供3組PCI-E 16X插槽給使用者選擇裝置其最需求的PCI-E遊戲顯卡裝置，支援SLI或是CrossfireX，1組PCI-E 1X擴充性也不錯，額外增加對PCI介面卡的支援度，對擁有舊有特殊或是高階PCI介面卡的使用者來說，可說是一大福音，至少在升級新系統時，舊的介面卡一樣能沿用，不必砍掉重練，簡省使用者升級的花費及心力，3組SATA6G雖未具有SSD Cach功能，但是以目前SSD使用者來說大多作為系統碟，雖未補上原本X79的規格不足之處，但也影響不大，另使用者常需要的監控軟體及線上更新BIOS的軟體原廠也提供好用的軟體，提升產品價值，數位供電設計，不但在超頻時提供更穩定的電源供應，同時在顯示效能的擴充上，也能支援最多3Way SLI或是CFX的多顯示卡運算，以上測試提供給有意購買的使用者參考。
