現階段主機板的USB與SATA介面相繼進入3.0的世代，雖然PCI-E 3.0的規格已經制定出許久，但還相關支援的產品卻遲遲不見蹤影。
Fatal1ty主機板旨在研發這個世界上最快最穩定的電腦裝備。秉持著這種企業理念，華擎玩家至尊 Fatal1ty 系列主機板堅持帶給用戶最強勁的規格與性能。
因此Fatal1ty Z68 Professional Gen3主機板特別導入PCI-E 3.0的介面規格，我們來看看這張Z68主機板與其他產品相比有什麼過人之處!
包裝外盒正面
與以往ASRock華擎發表的Fatal1ty系列採用同樣的設計主題

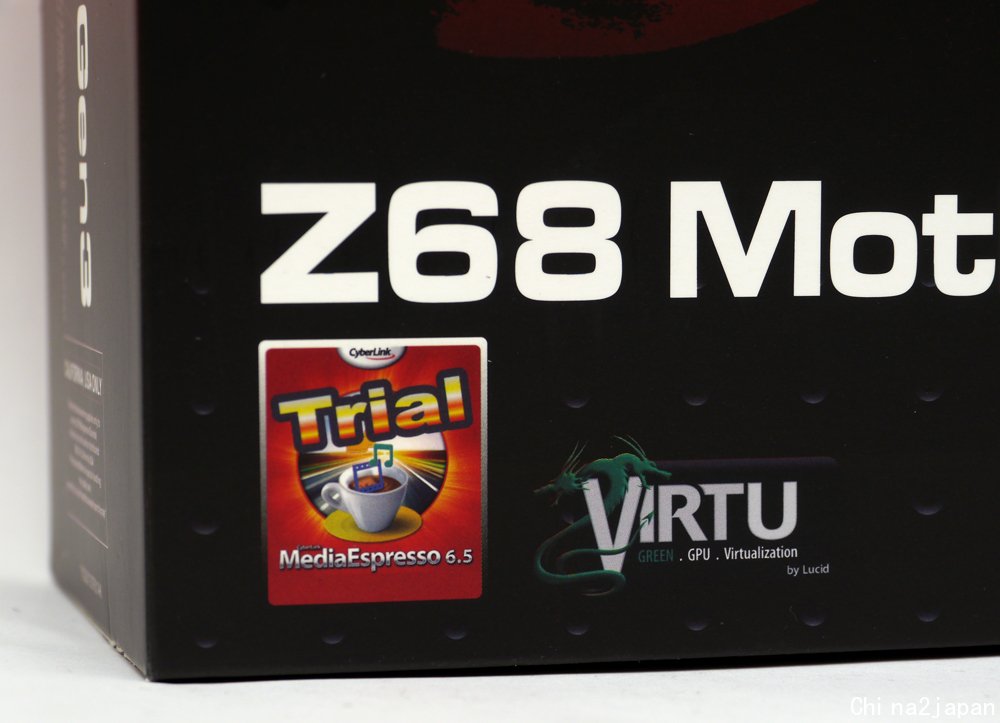

Z68最大的賣點還是Virtu內顯/獨顯切換技術
而副標題Gen3也是清楚表達這張主機板與眾不同之處
右下角的圖像也說明Z68晶片組在出貨時已經是無SATA問題的B3 Stepping
包裝外盒背面
規格詳解與特色Highlight
包裝盒外蓋內側

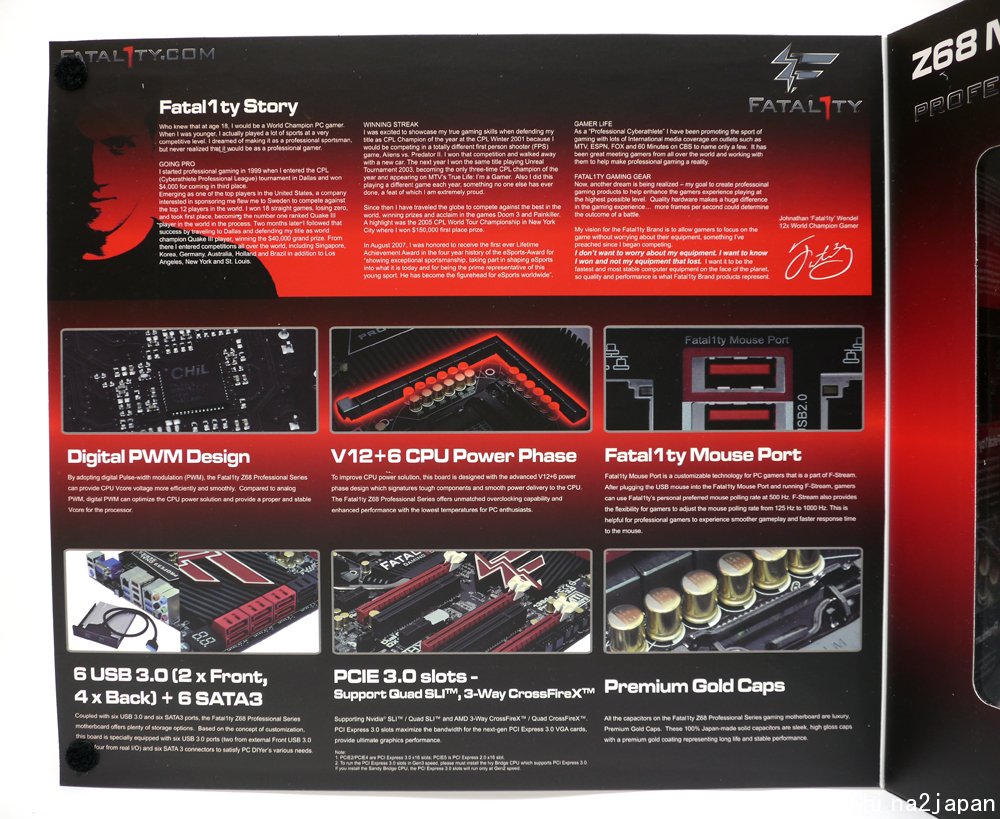

更多主打特色說明

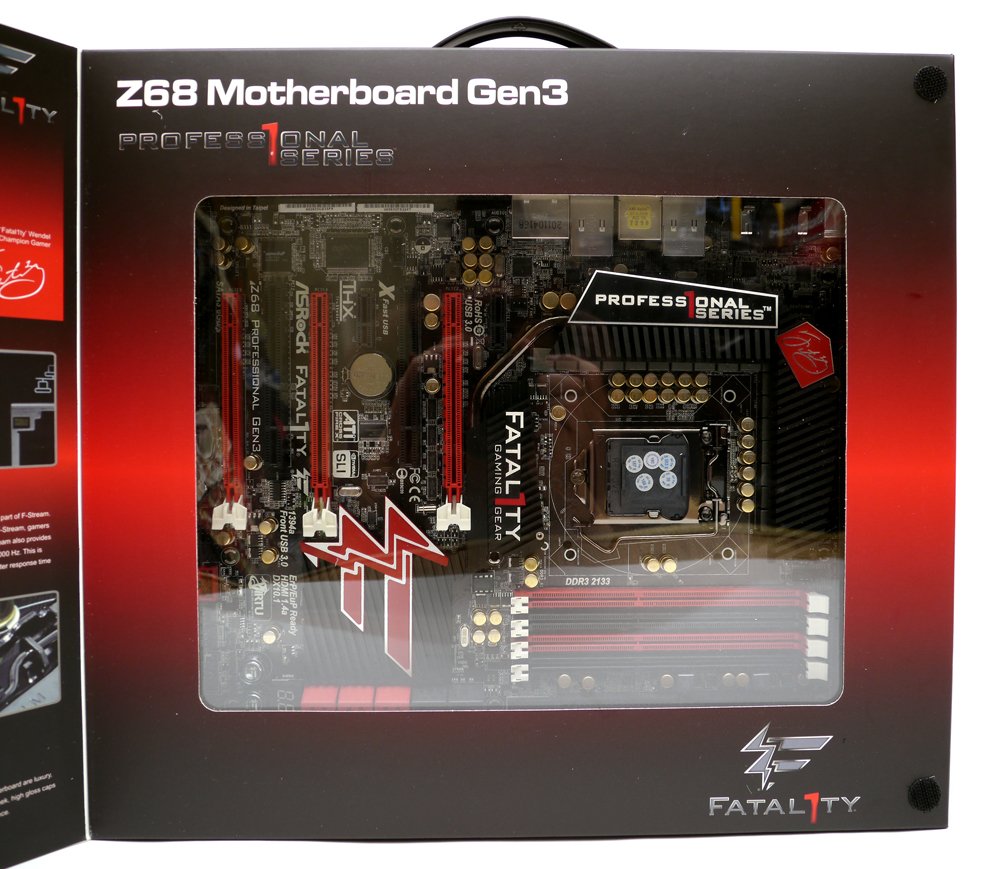

跟先前的Fatal1ty P67 Professional一樣有透視窗可看到主機板本體
盒裝配件

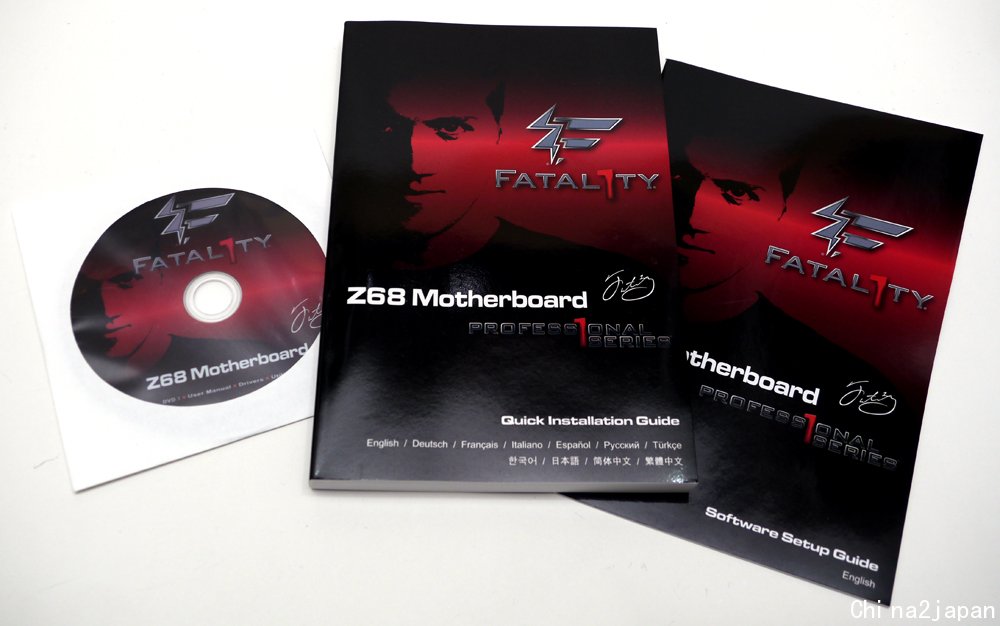

驅動程式光碟與說明書

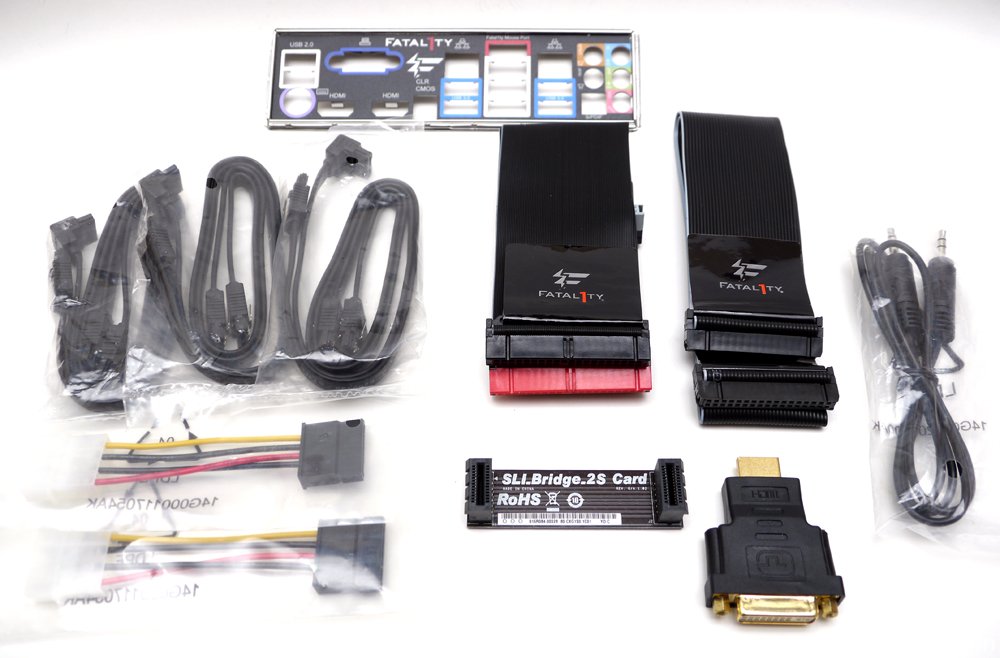

後I/O檔板、SATA訊號線、大4 pin轉SATA電源線、IDE與軟碟機排線、3.5 mm音源縣、SLI橋接器、HDMI公對DVI-I母轉接頭

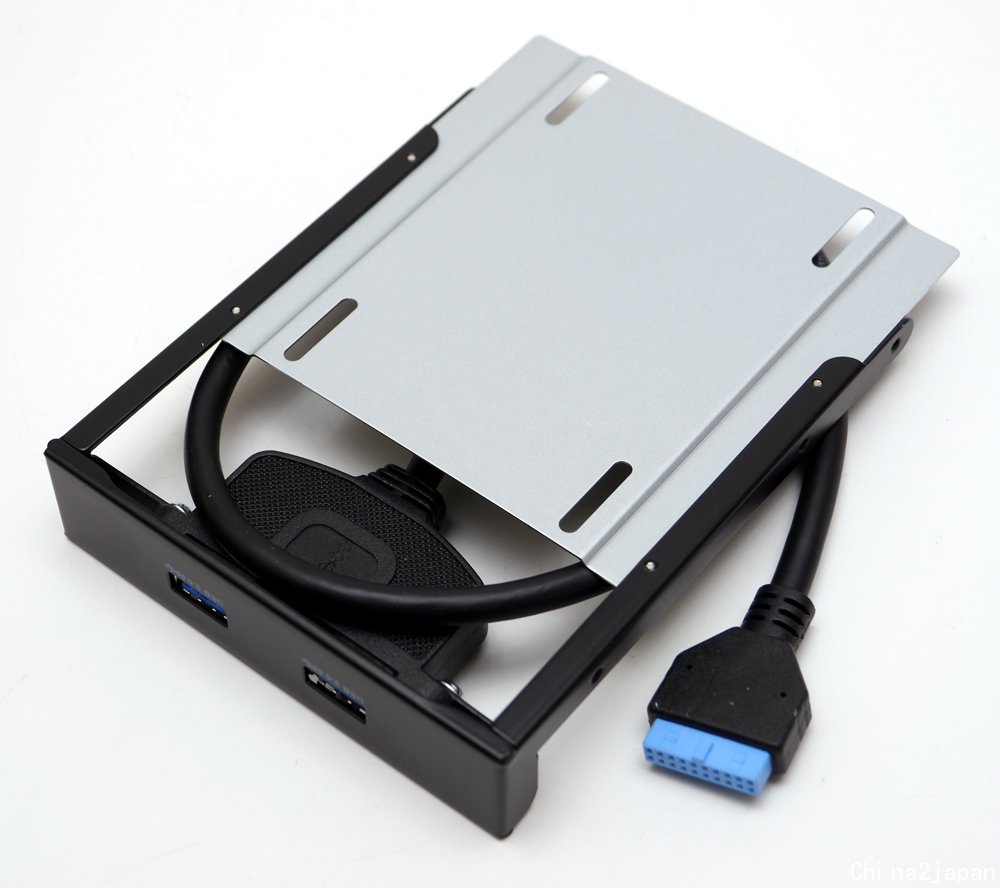

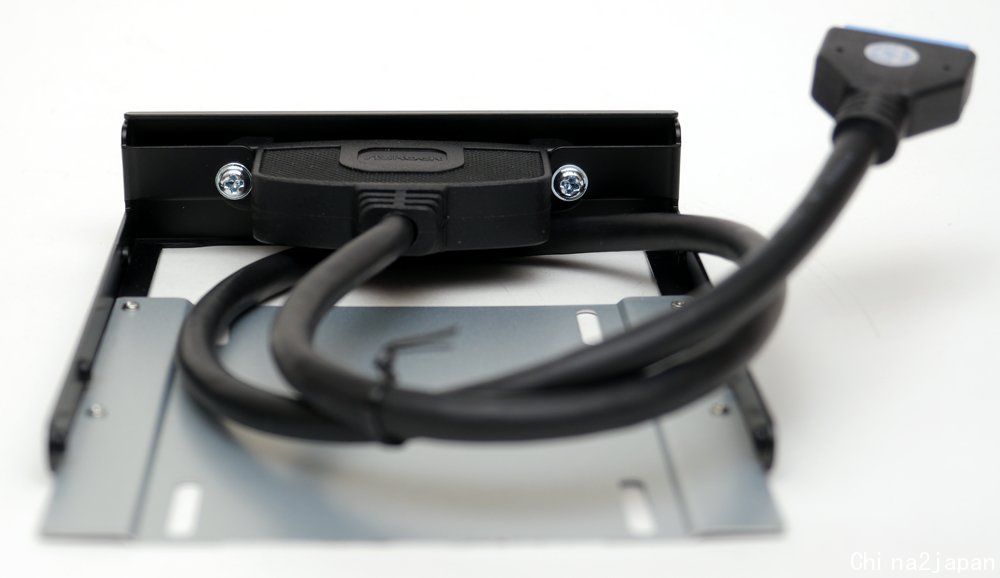

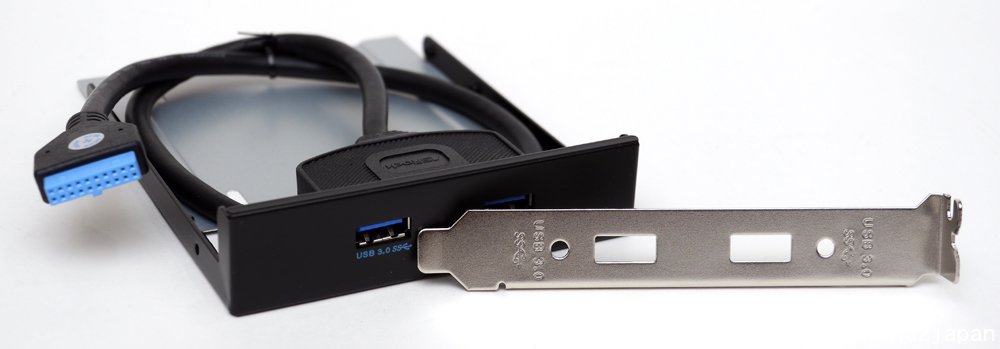

內接式USB 3.0擴充面板
這次不只有前置功能，也可依照需求換成後置
使用前置式還可安裝2.5"的SSD或硬碟

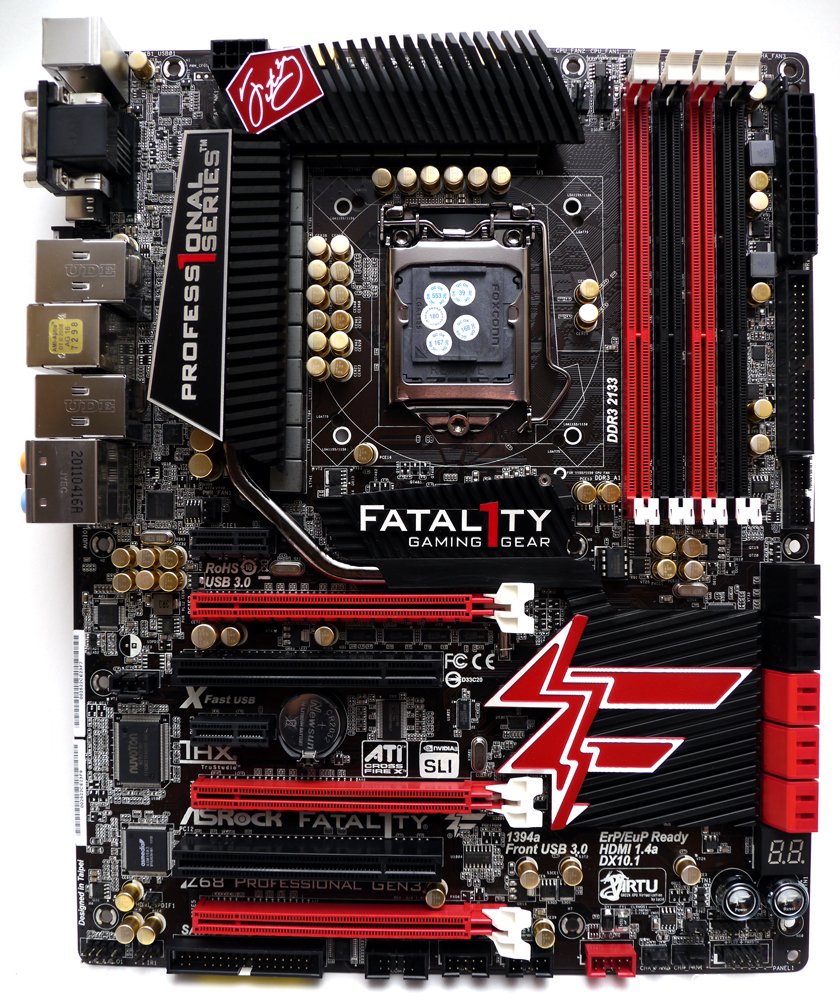

主機板綜觀
正面
時下最流行的電競風黑紅配色

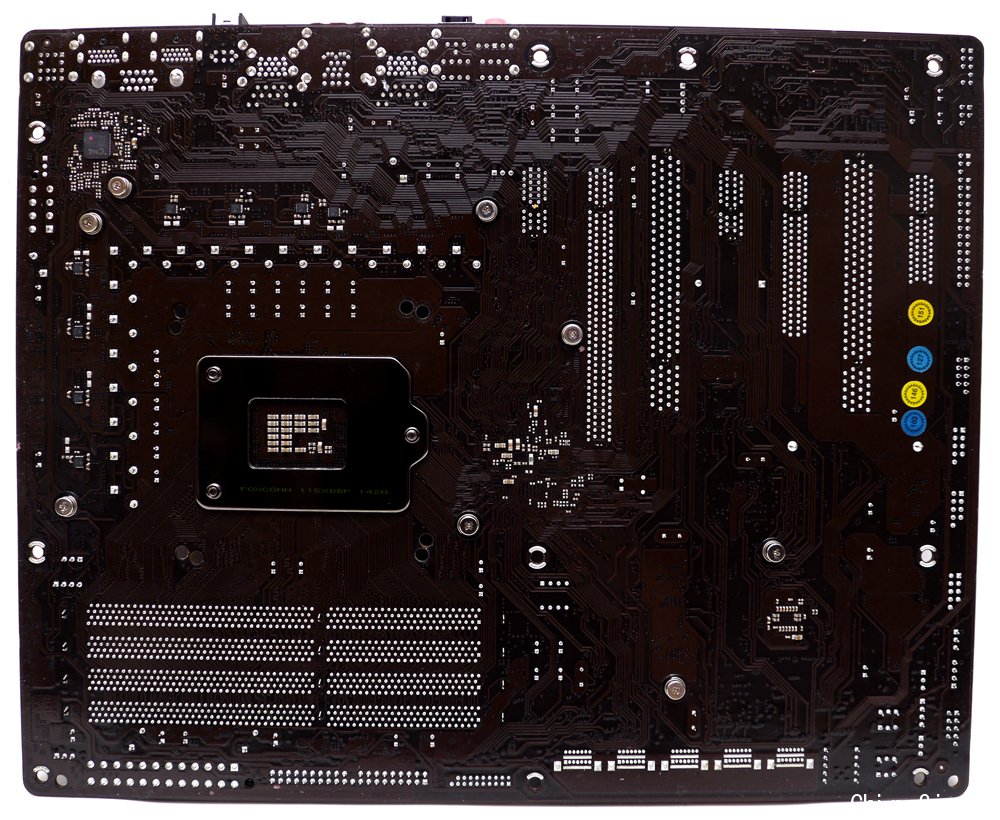

背面

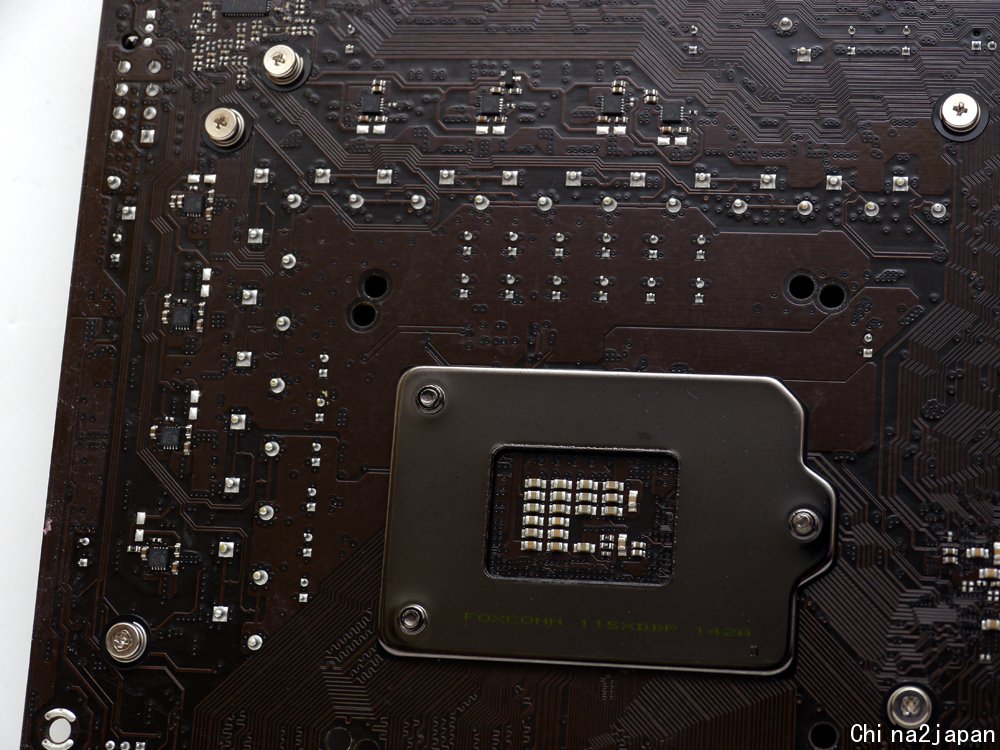

CPU腳座採用Foxconn製品

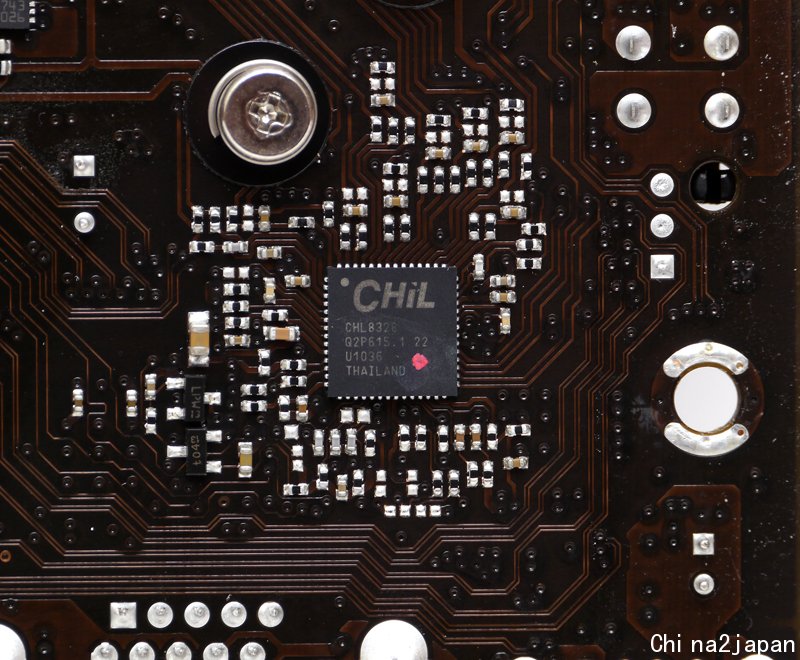

數位PWM供電控制晶片採用CHiL CHL8328

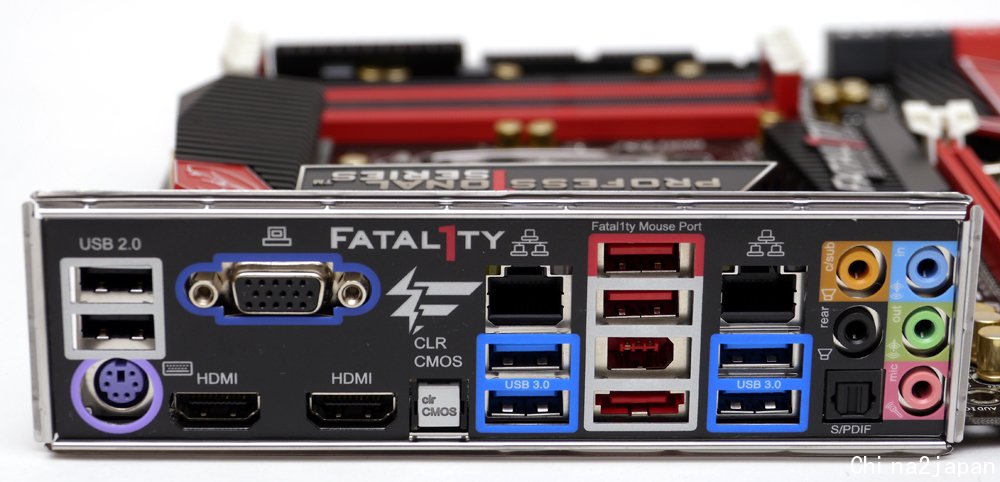

後端I/O Port

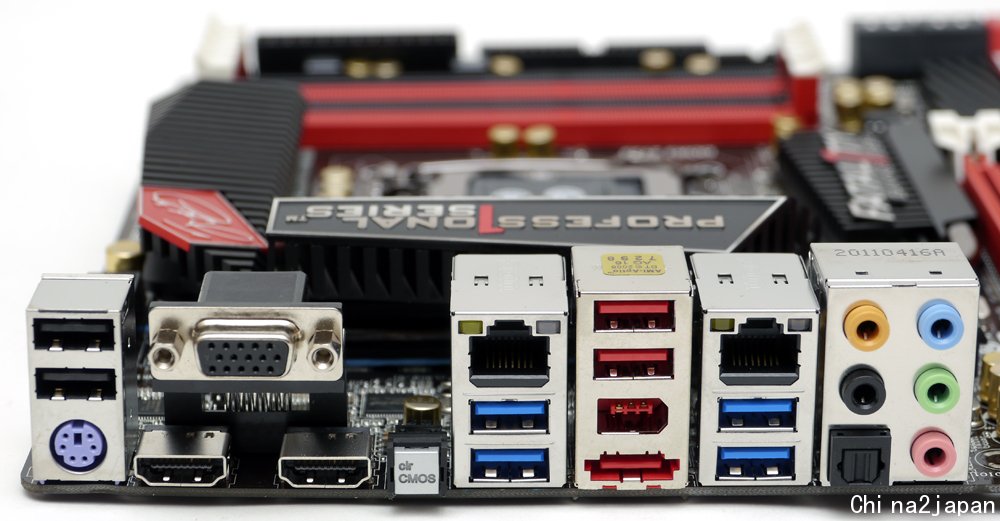

鍵盤用P/S-2、4個USB 2.0、4個USB 3.0、D-Sub與雙HDMI顯示輸出介面、CLR CMOS鈕、2個Gb/s LAN、IEEE-1394a與e-SATA、HD-Audio音效介面
特別用紅框標記起來的就是Fatal1ty滑鼠專用接口
散熱設計

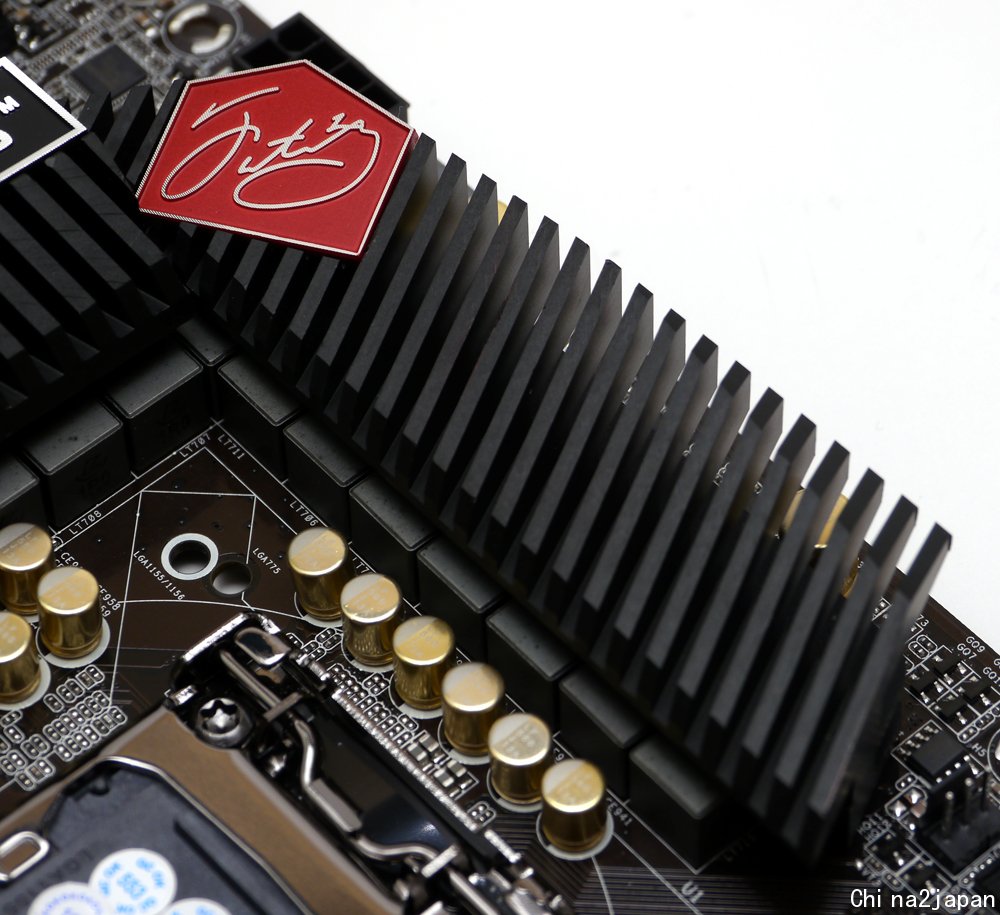

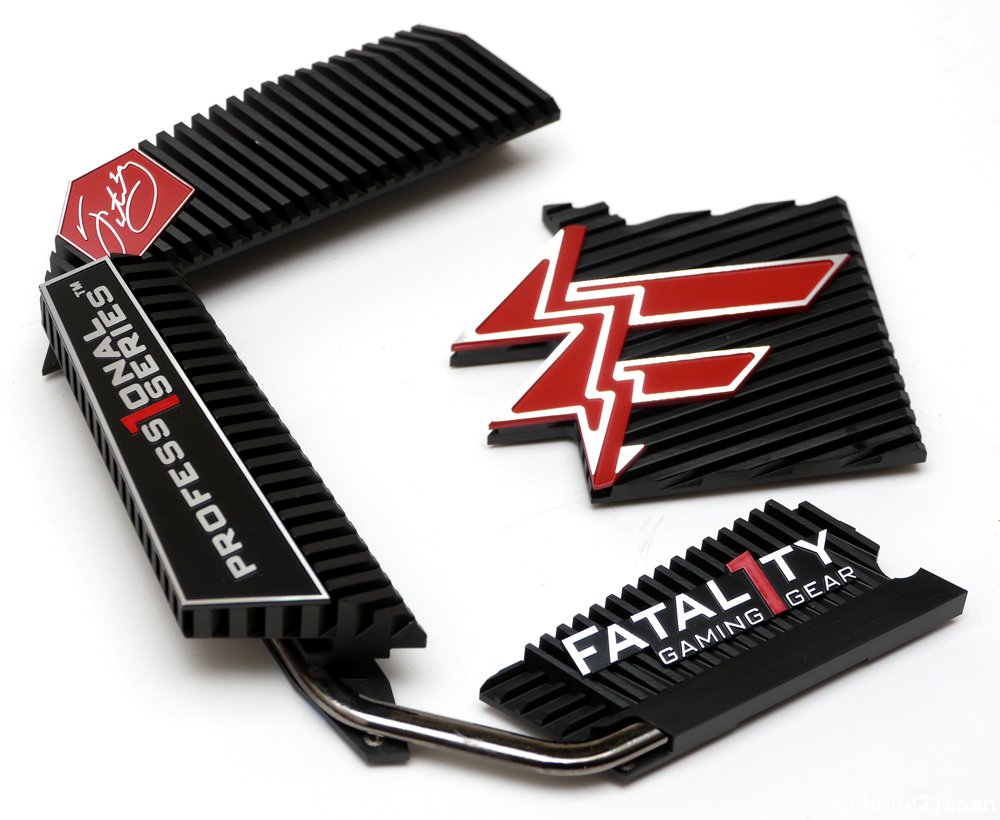

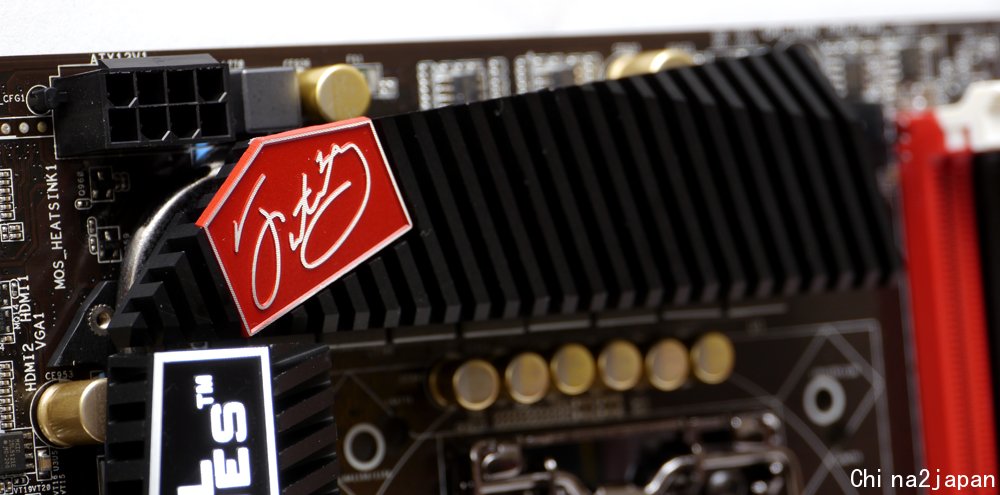

MOSFET散熱片使用斜切稜角的造型，還附上Fatal1ty簽名銘牌

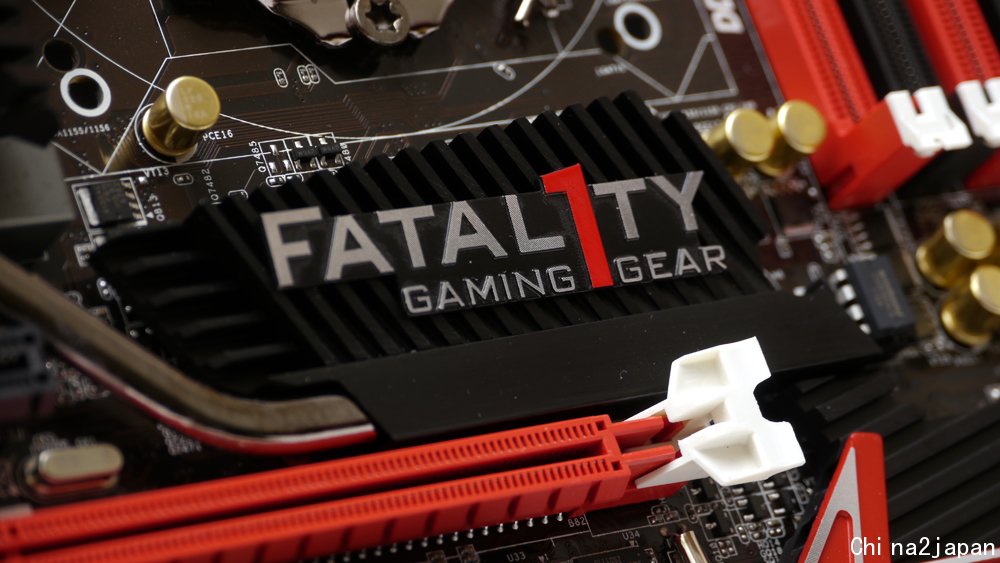

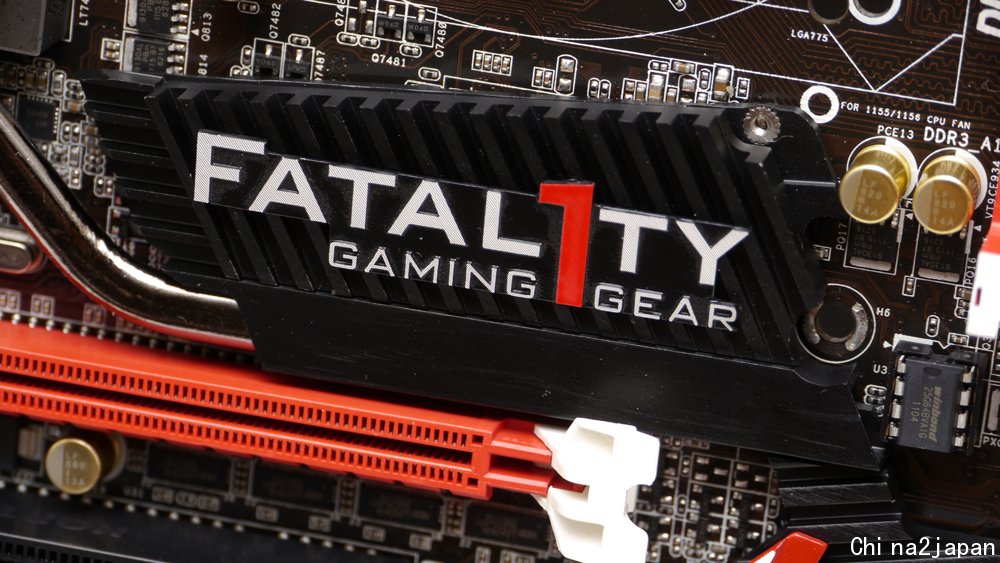

北橋位置散熱片

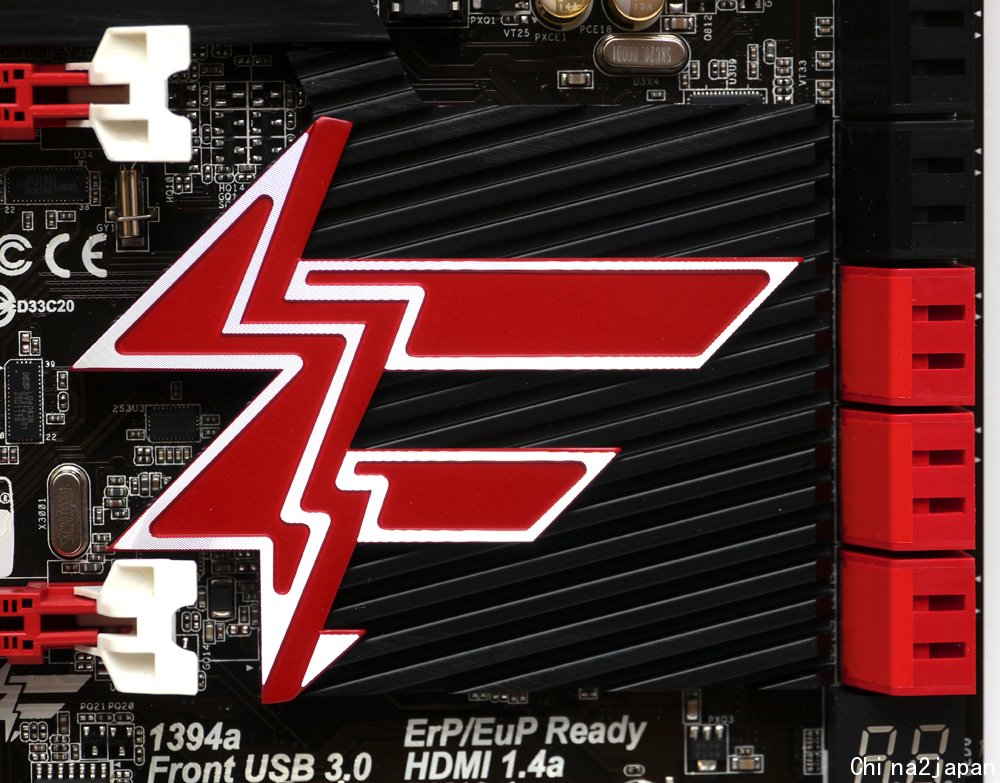

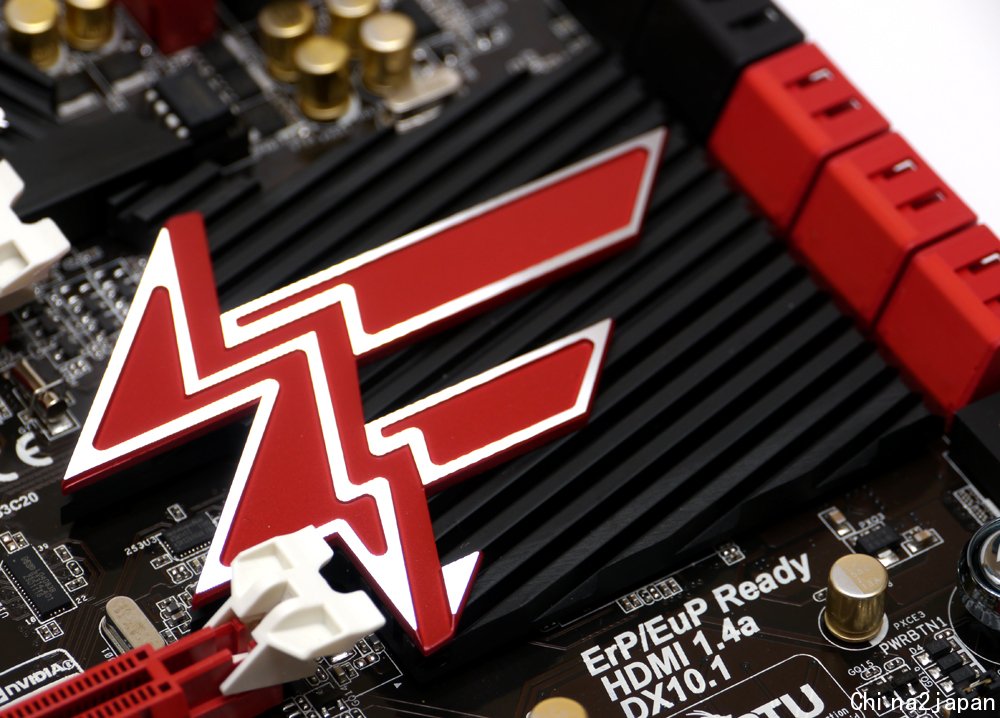

南橋位置散熱片使用黑底搭配斗大的閃電造型F字樣

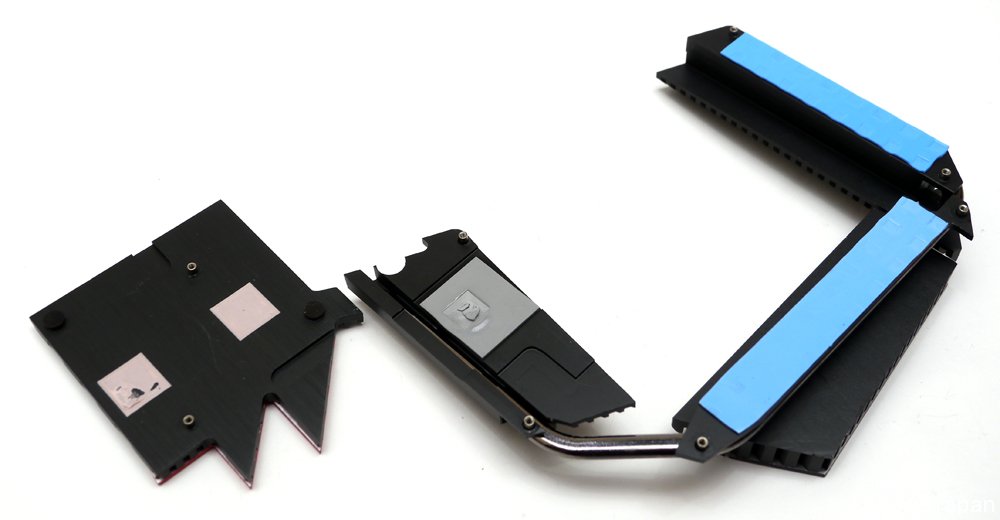

MOSFET與北橋位置的散熱片使用熱導管增加導熱效率
散熱接觸面介質為導熱膠布

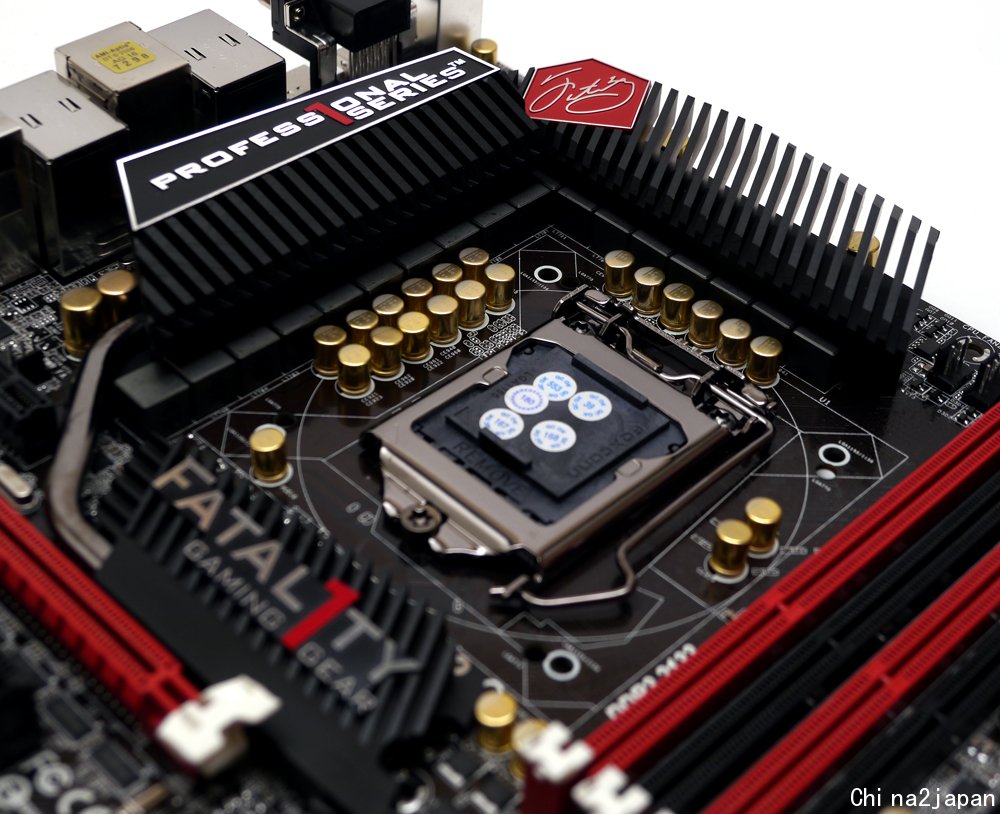

CPU周圍用料細節
12+6相供電設計
使用金色外殼的日製電容讓外觀看起來更有質感
華擎特有CCO散熱器共用設計

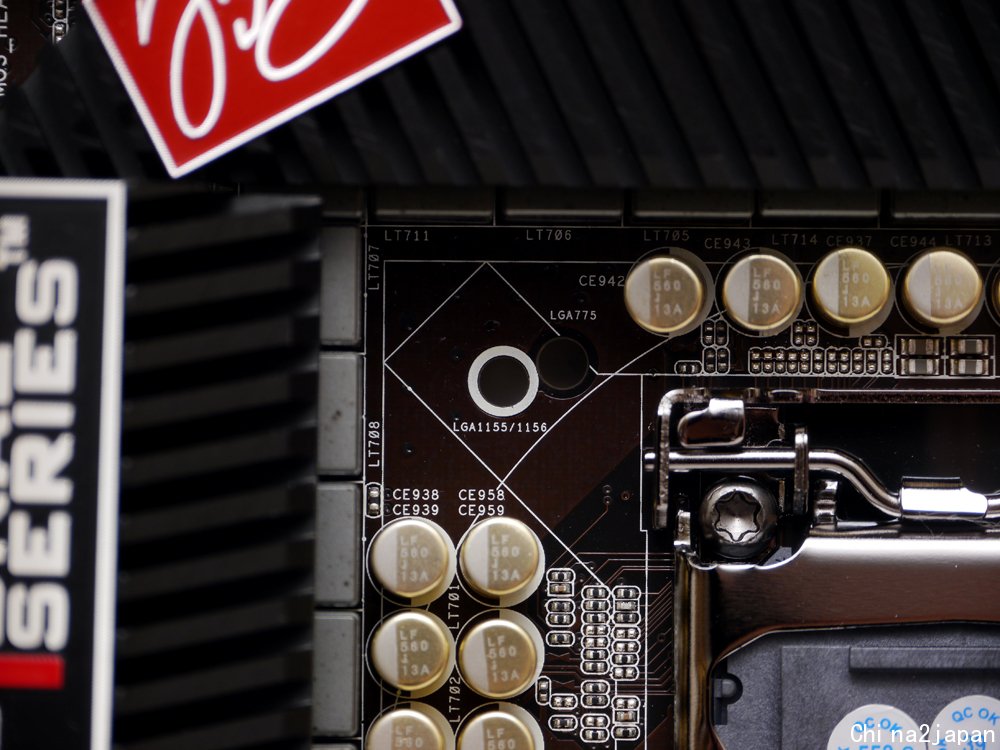

可安裝適用於1155/1156腳位扣具的散熱器，也可以安裝適用於舊版775腳位扣具的散熱器
CPU 12V供電使用EPS 8 pin

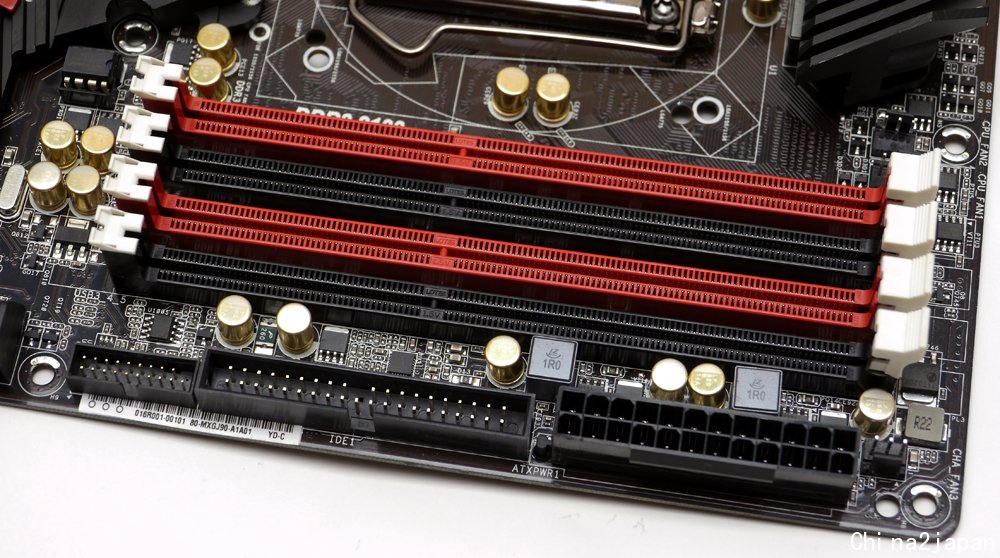

記憶體插槽區
內接USB 3.0插座設在IDE旁邊

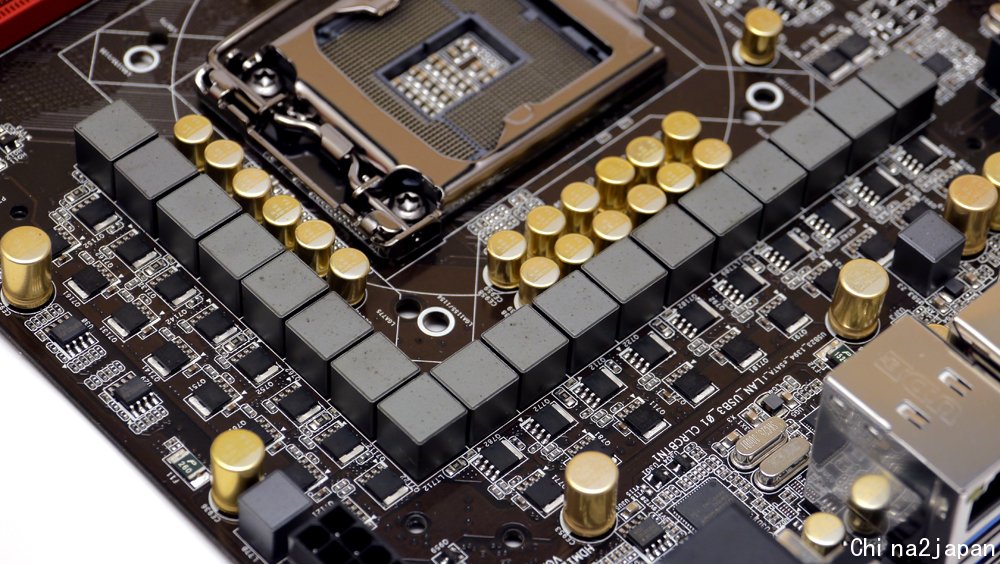

MOSFET特寫
USB 3.0控制晶片使用asmedia ASM1042

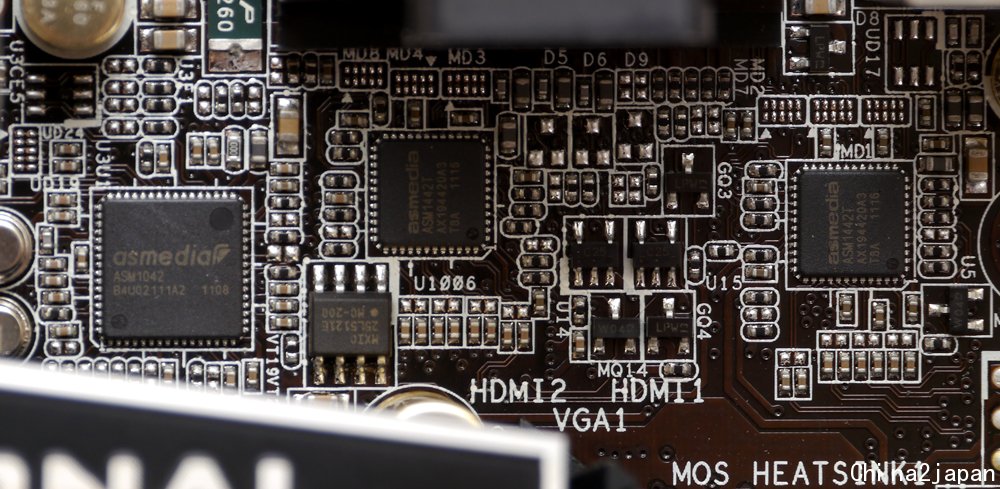

雙HDMI輸出使用2個asmedia ASM1442T視訊轉譯晶片

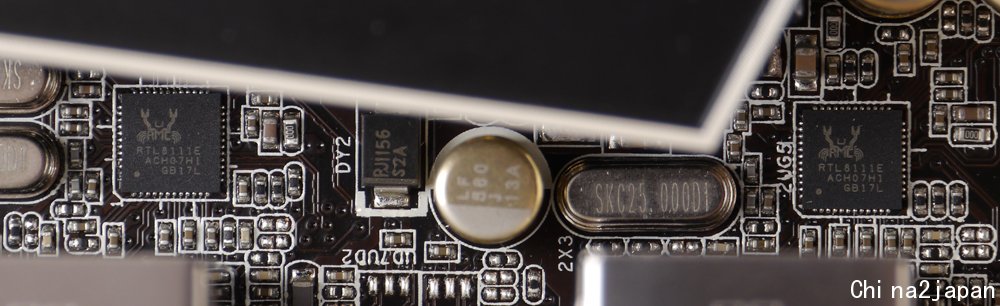

2個Gb/s LAN使用2個Realtek RTL8111E網路控制晶片

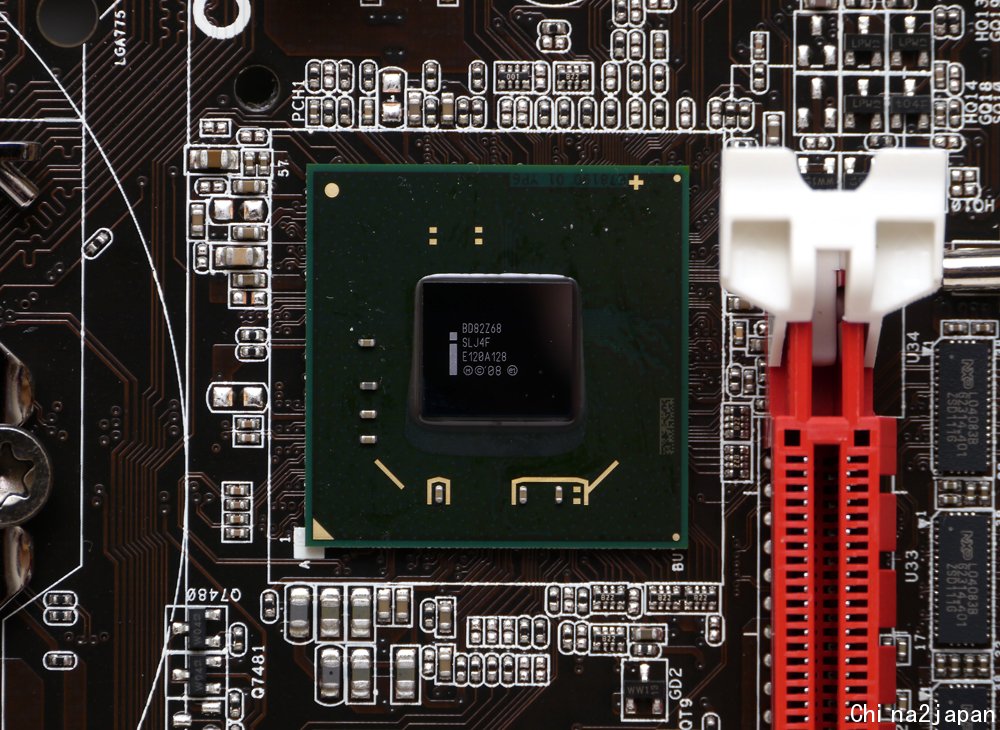

北橋位置散熱覆蓋的其實是Z68的南橋PCH晶片
擴充卡插槽區用料細節

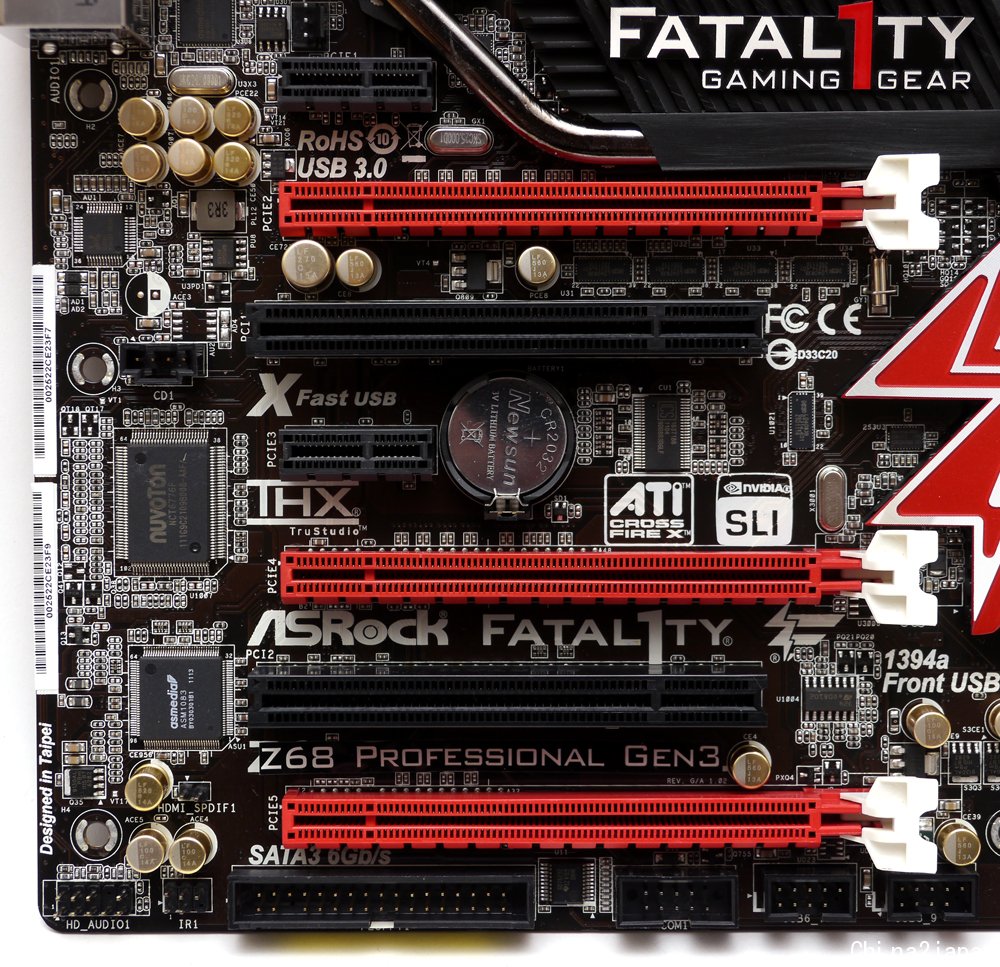

2組PCI-E x16、1組PCI-E x4(最下端紅色x16插槽)、2組PCI-E x1、2組PCI

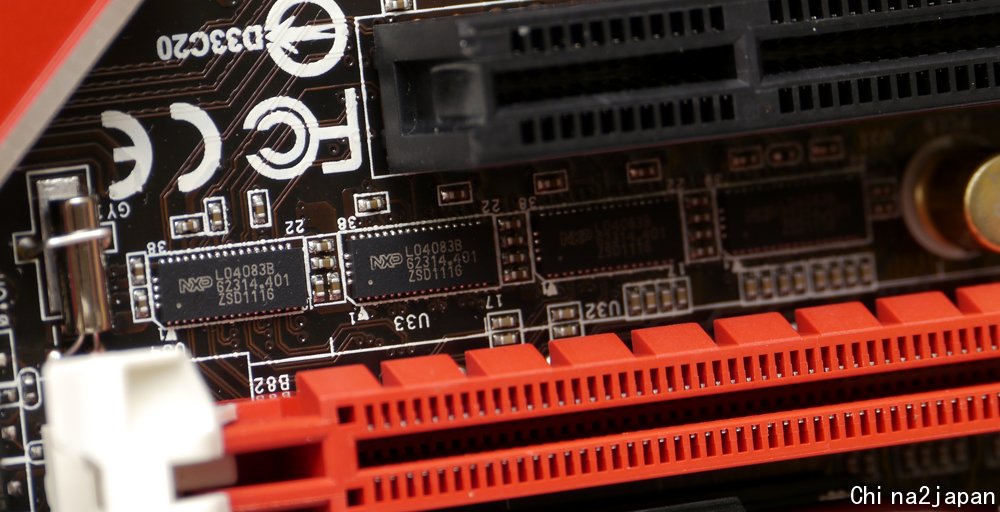

支援PCI-E Gen3的頻寬切換晶片--NXP L04083B
Z68晶片組主機板使完全相容於Intel下一代1155腳位的Ivy Bridge處理器，因此只要主機板上設有支援PCI-E Gen3的頻寬切換晶片，再搭配使用Ivy Bridge處理器與支援PCI-E Gen3的顯示卡就可以享受到超高速的頻寬

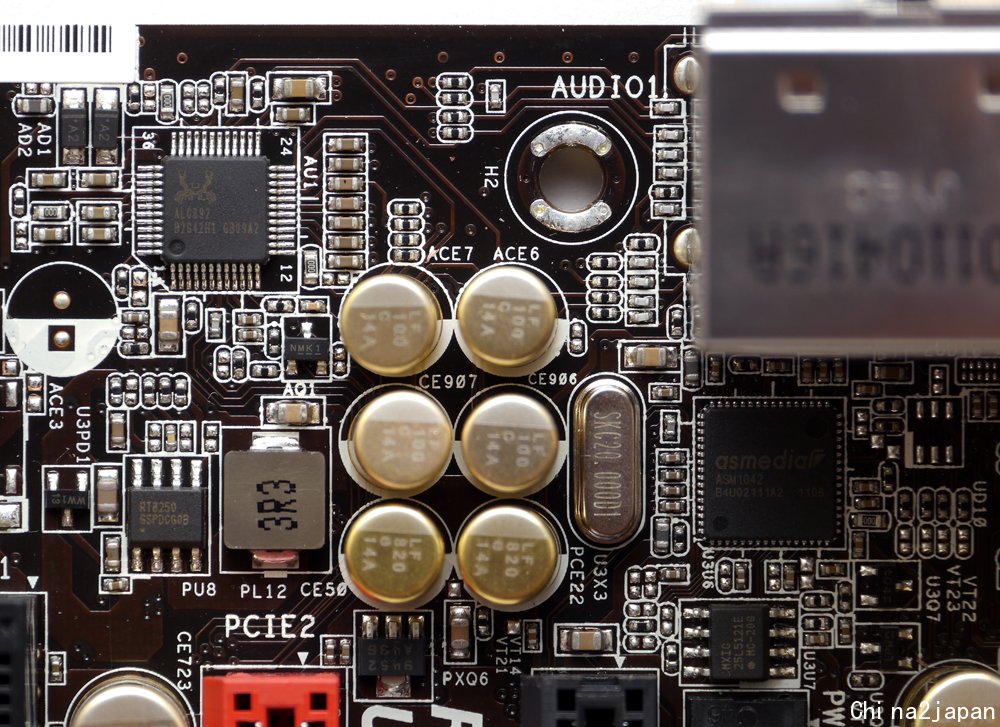

音效控制晶片使用Realtek ALC892
第2顆USB 3.0控制晶片asmedia ASM1042

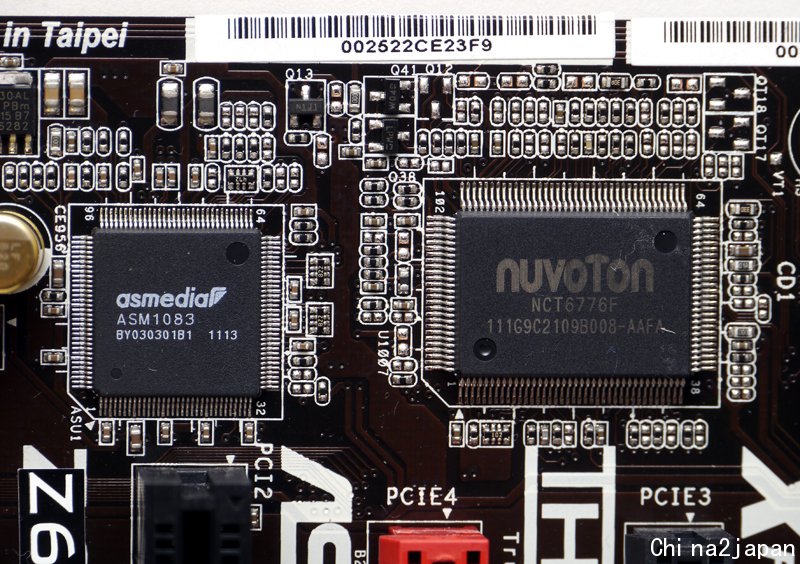

PCI橋接晶片使用asmedia ASM1083
環境監控晶片使用nuvoTon NCT6776F
內接I/O區用料細節

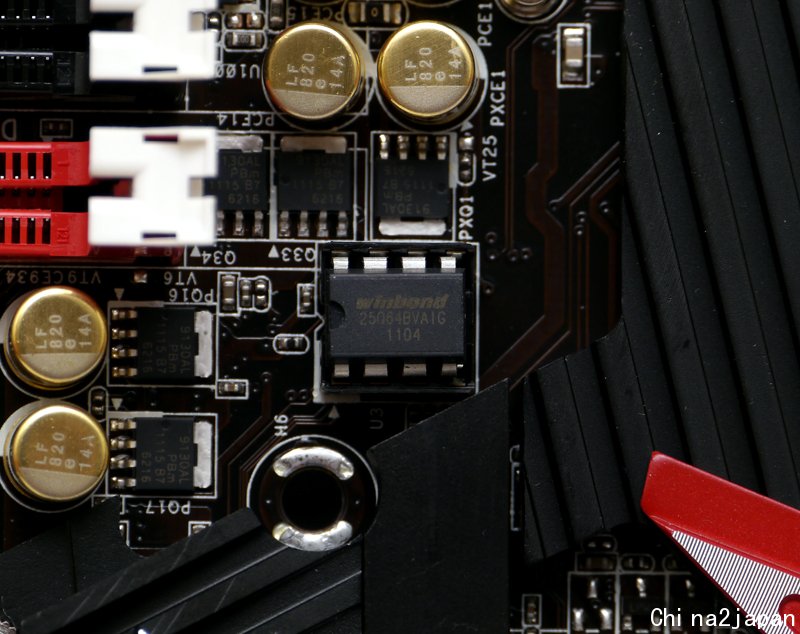

BIOS Flash
南橋位置散熱片下覆蓋著4顆晶片
PLX頻寬整合晶片

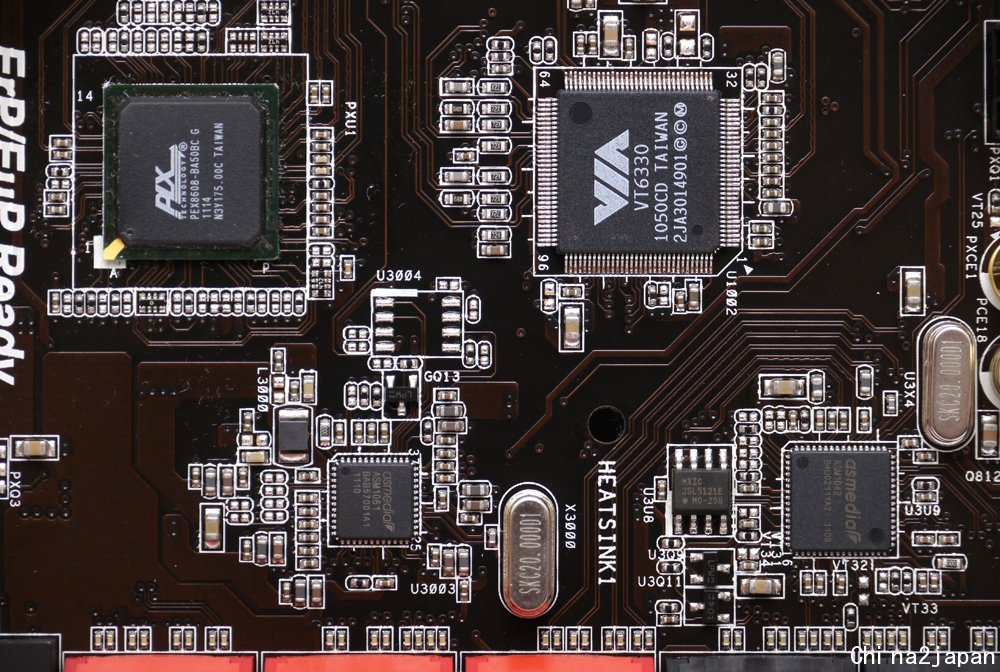

VIA VT6630晶片控管IDE介面與2個IEEE-1394a接口
asmedia ASM1061控管額外SATA 6Gb/s接口
第3顆USB 3.0控制晶片asmedia ASM1042

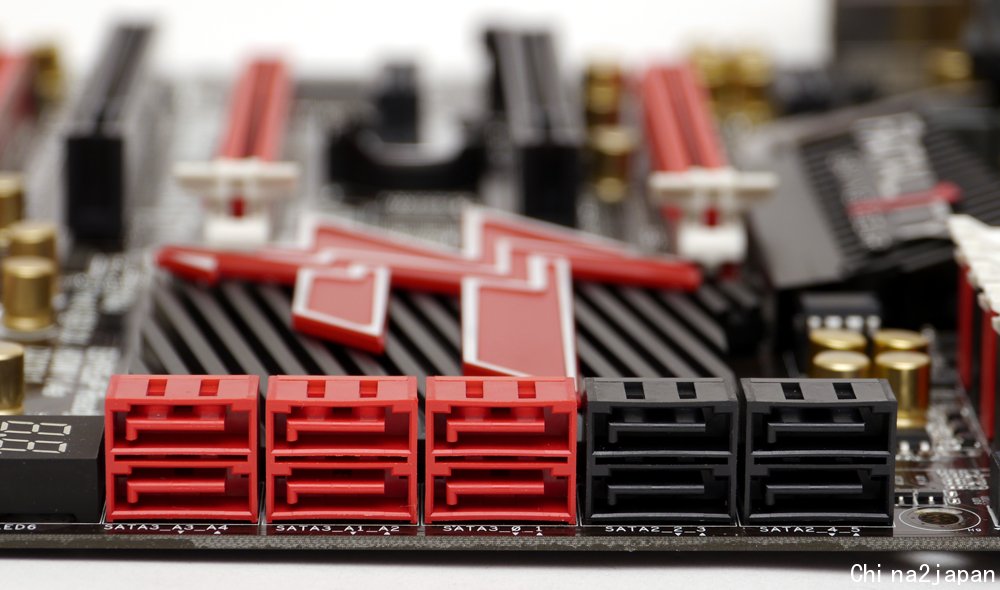

6個SATA 6Gb/s接口(紅)與4個SATA 3Gb/s接口(黑)

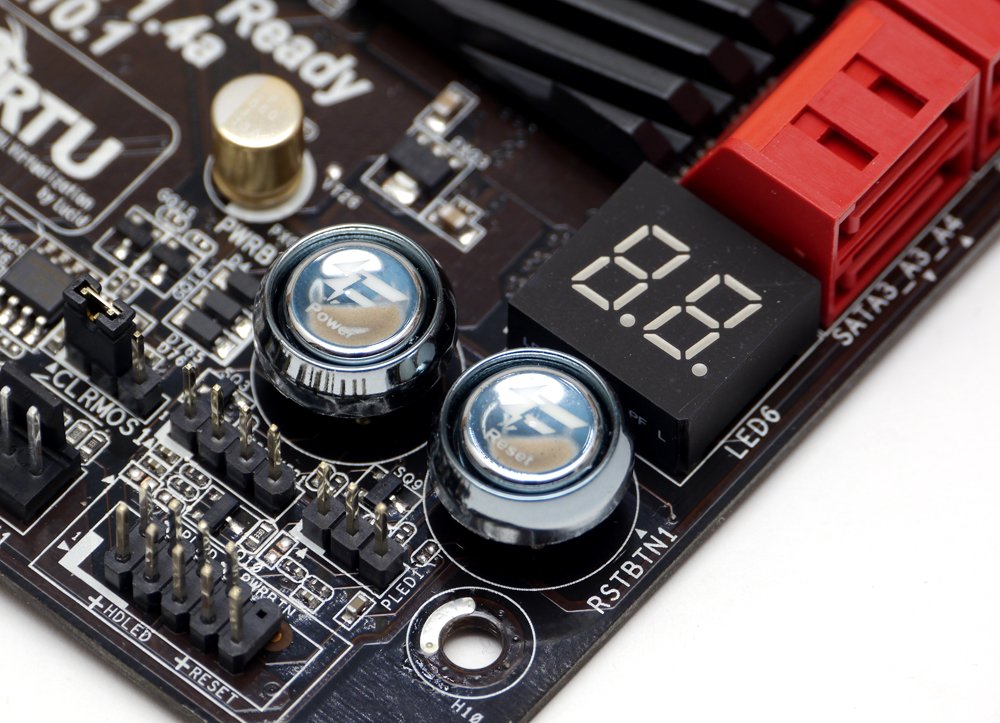

主機板內建電源開關與Reset按鈕及Debug LED燈號
Fatal1ty主機板家族大閱兵

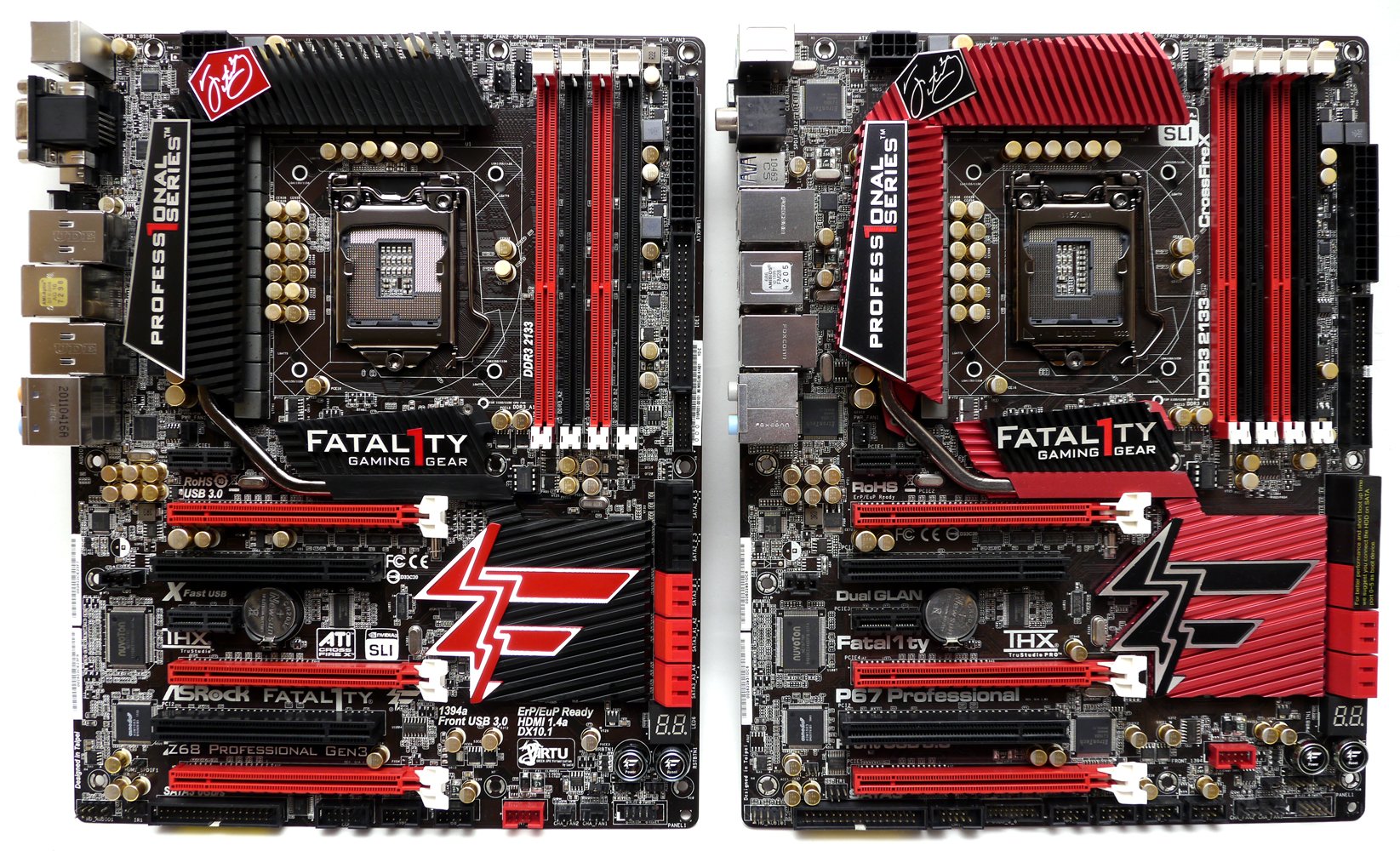

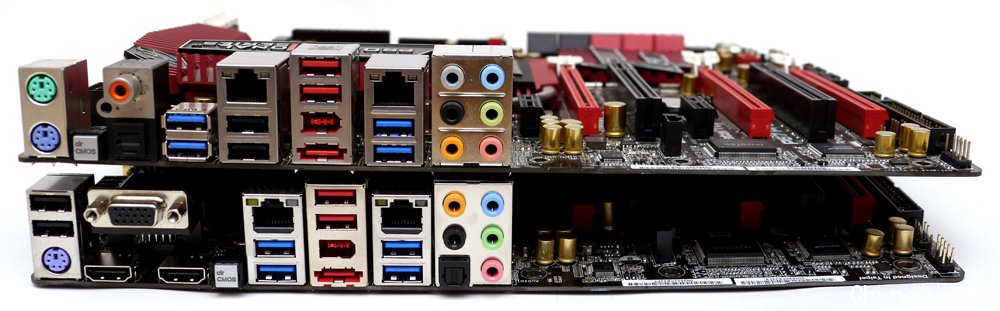

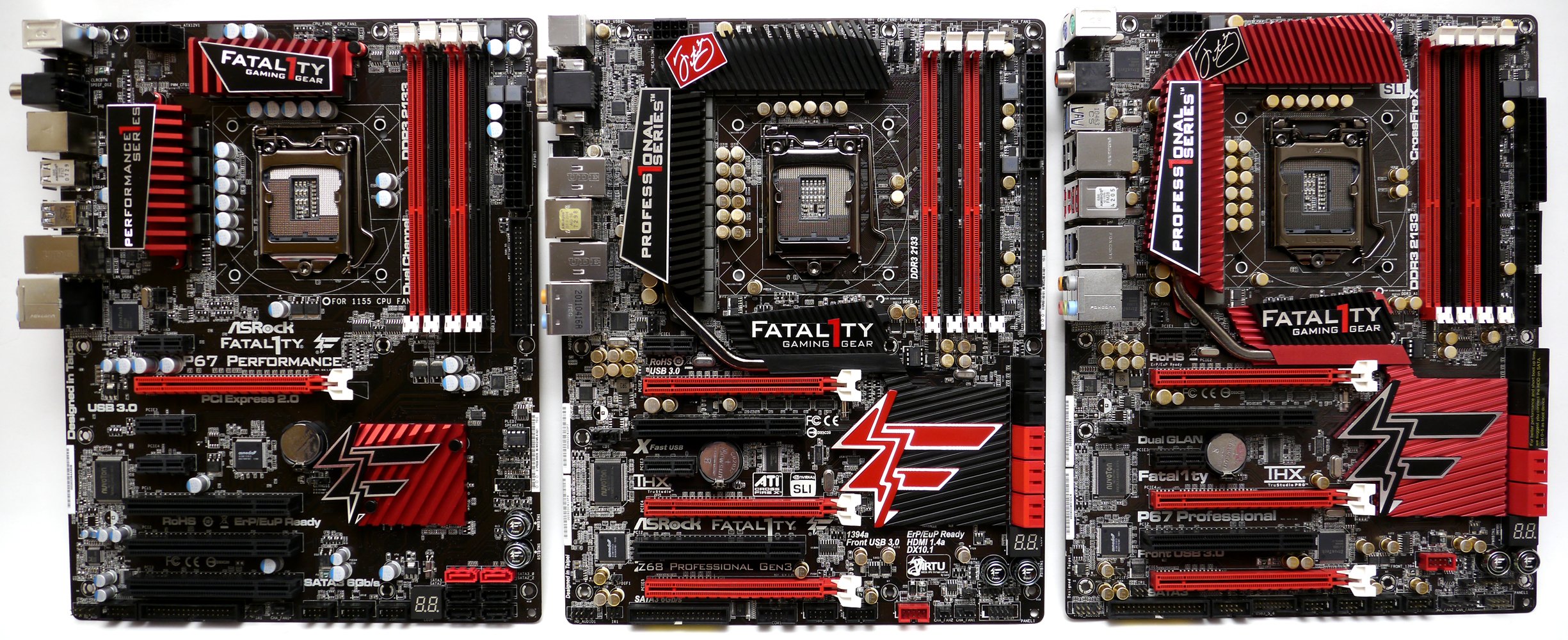

Fatal1ty Professional主機板 P67/Z68兄弟比一比

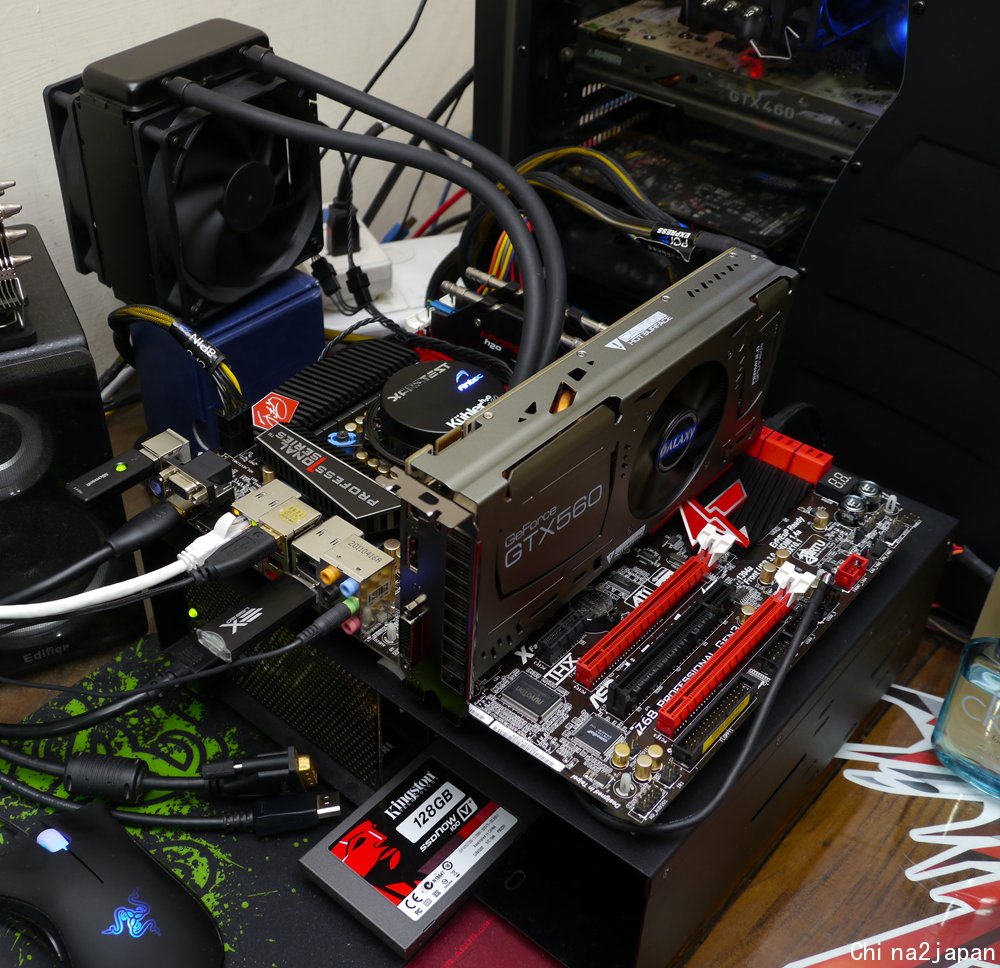

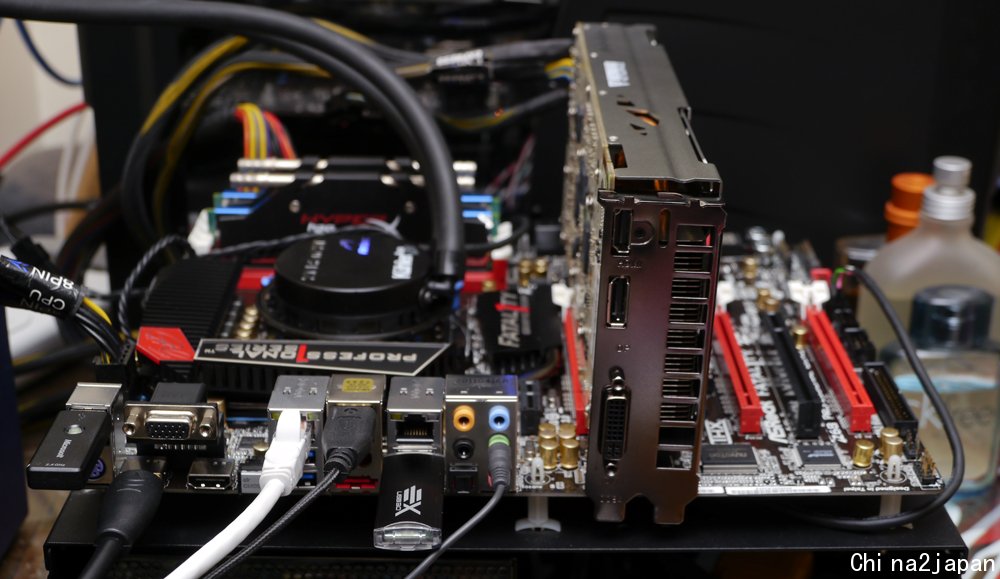

測試平台與環境
CPU: Intel Core i7-2600K @ 5.3 GHz
Cooler: Antec KÜHLER H2O 920
Thermal Compound: Antec Formula 7
MB: ASRock Fatal1ty Z68 Professional Gen3
RAM: Kingston HyperX H2O DDR3 @ 2133MHz 9-10-9-27
Graphic: Galaxy GTX 560 Ti White Edition @ 1000 MHz
Storage: Kingston SSD Now V+100 128GB
PSU: CoolerMaster Real Power Pro 1000W
Chassis: CoolerMaster Test Bench
Monitor: Dell U2410
測試Virtu功能時，全程將顯示器接在主機板內建的HDMI Port
BIOS介紹

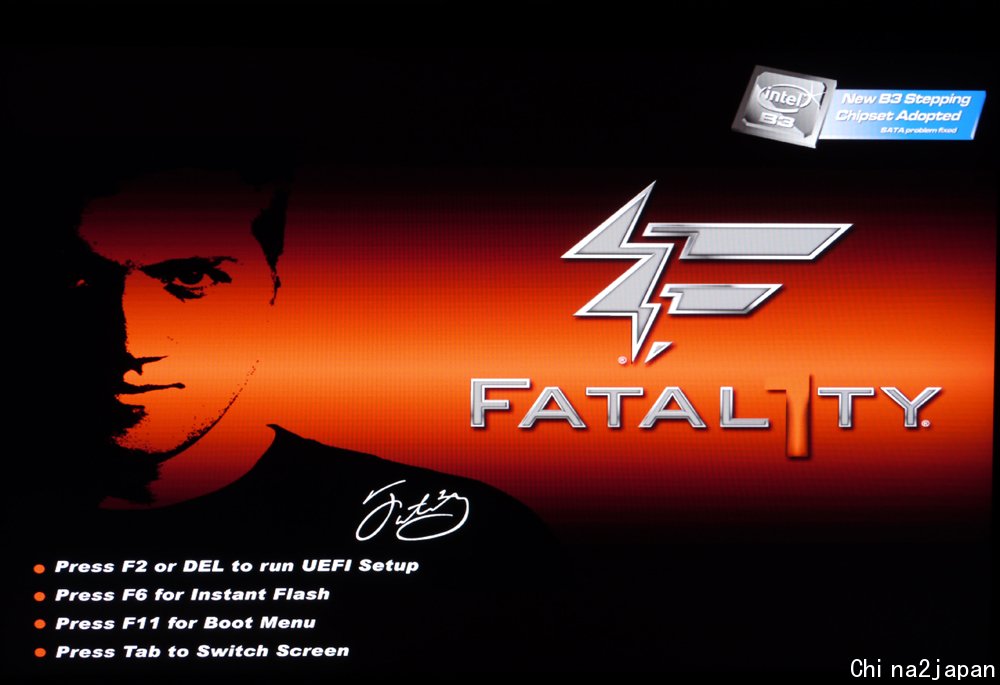

開機畫面
主要資訊畫面

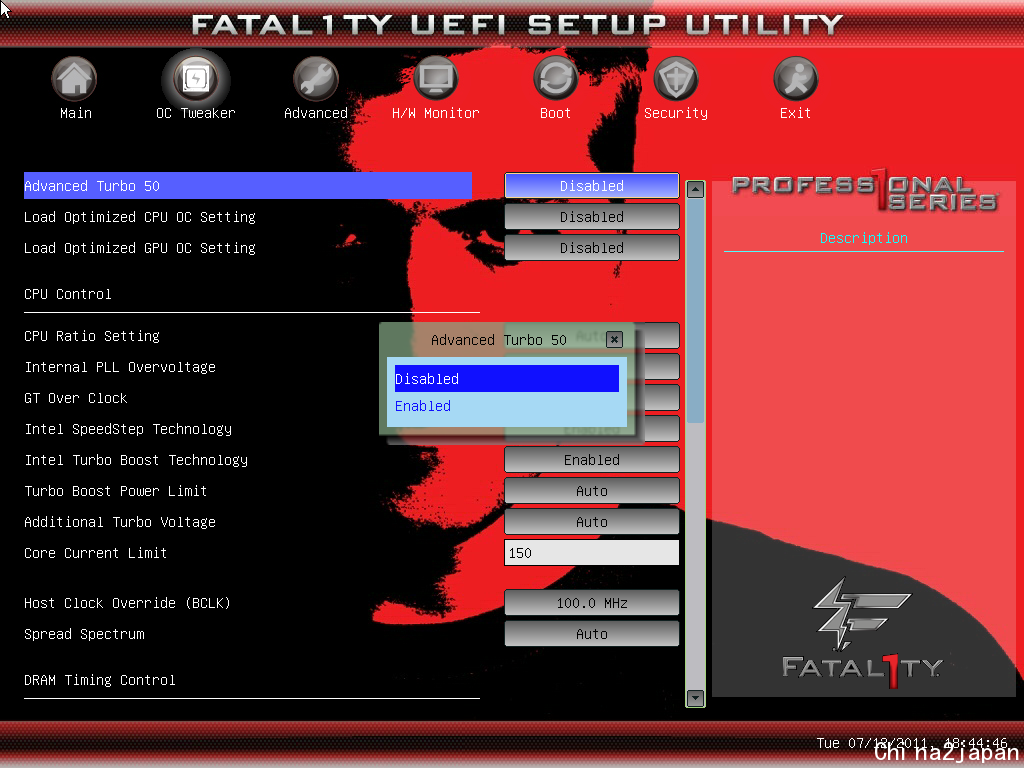

超頻選單
快速超頻50%

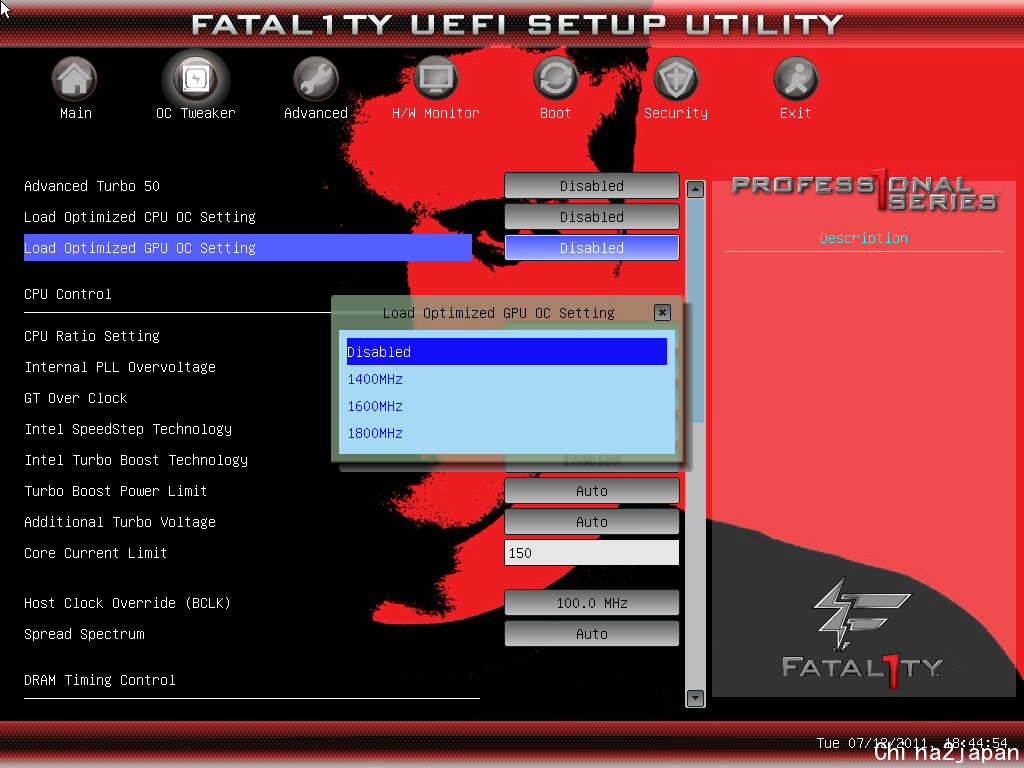

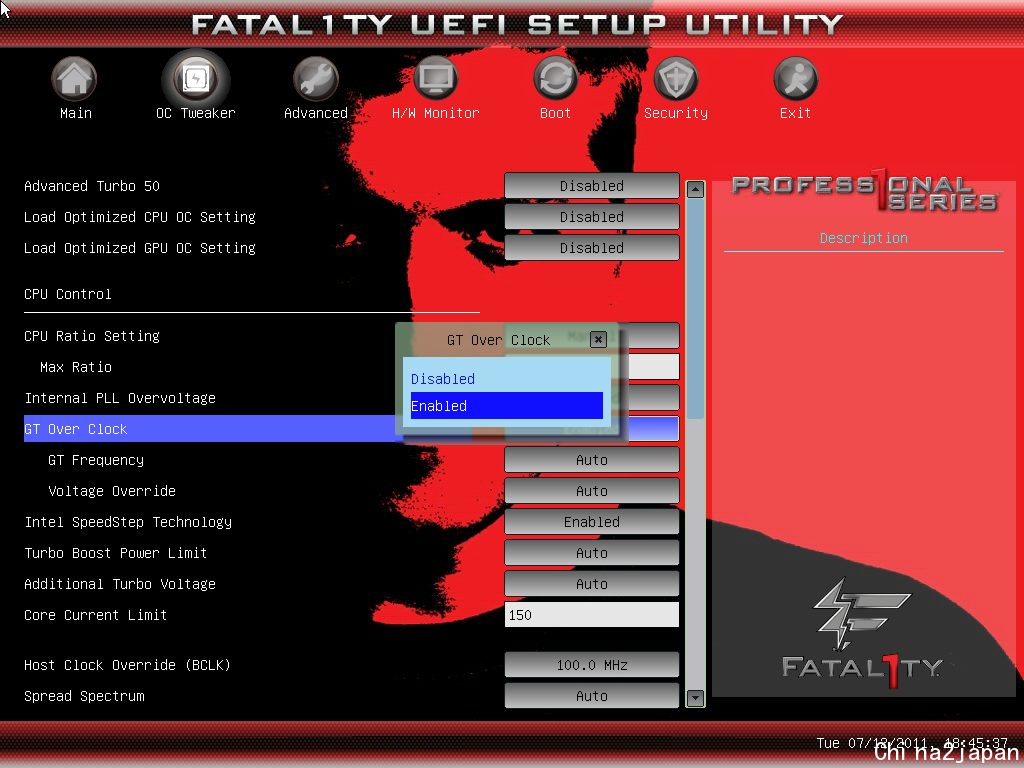

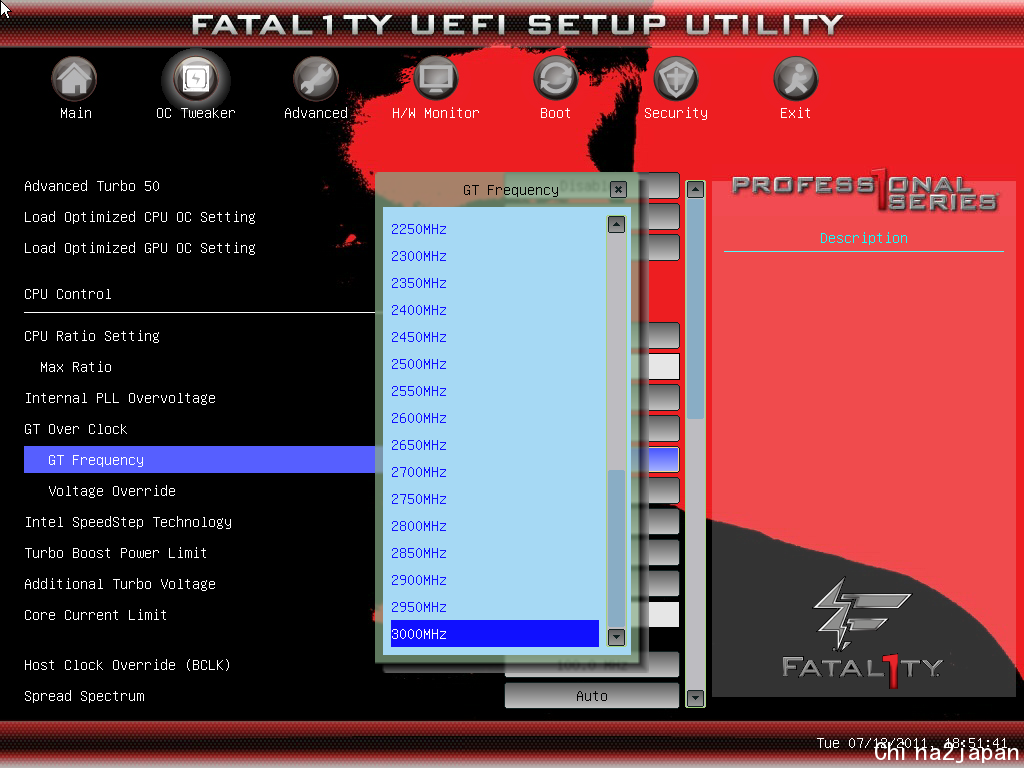

預設CPU與GPU超頻數值

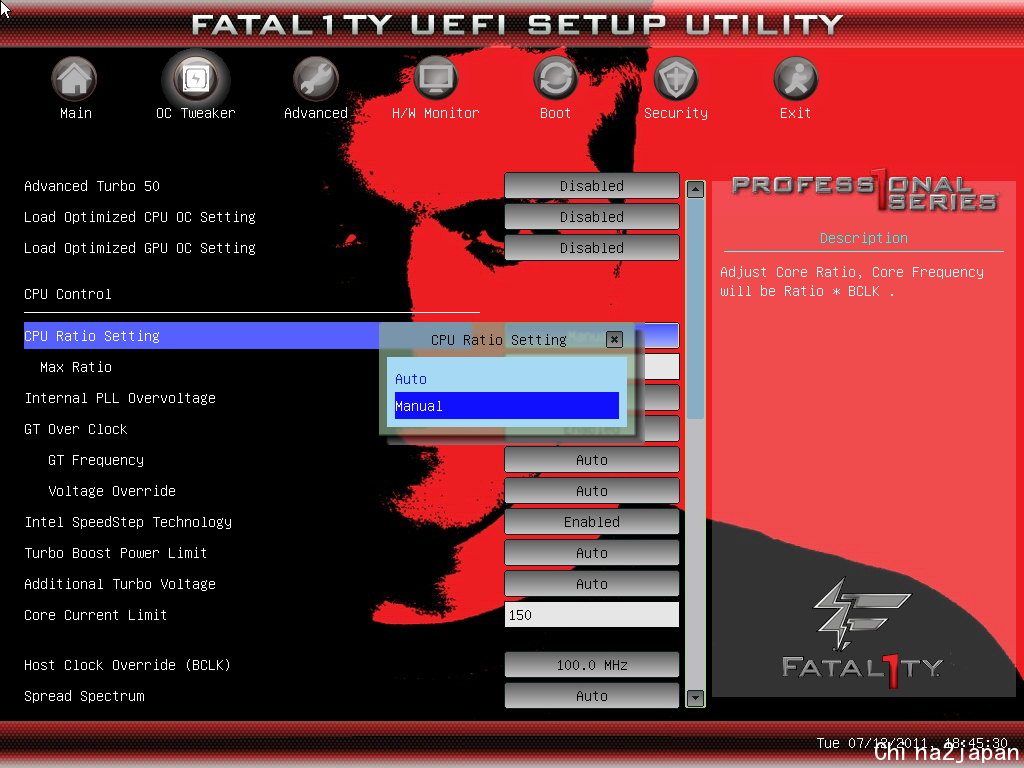

要超K系列的倍頻記得要手動調整倍頻數值

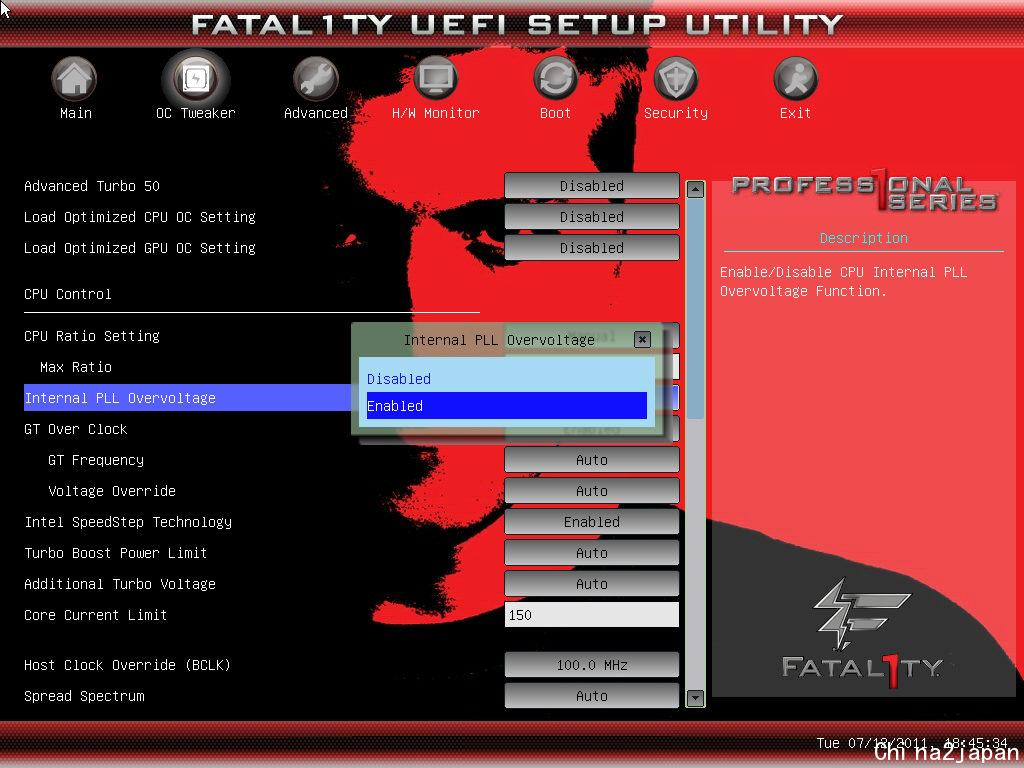

高倍頻必備--開啟Internal PLL Overvoltage
內顯超頻選單

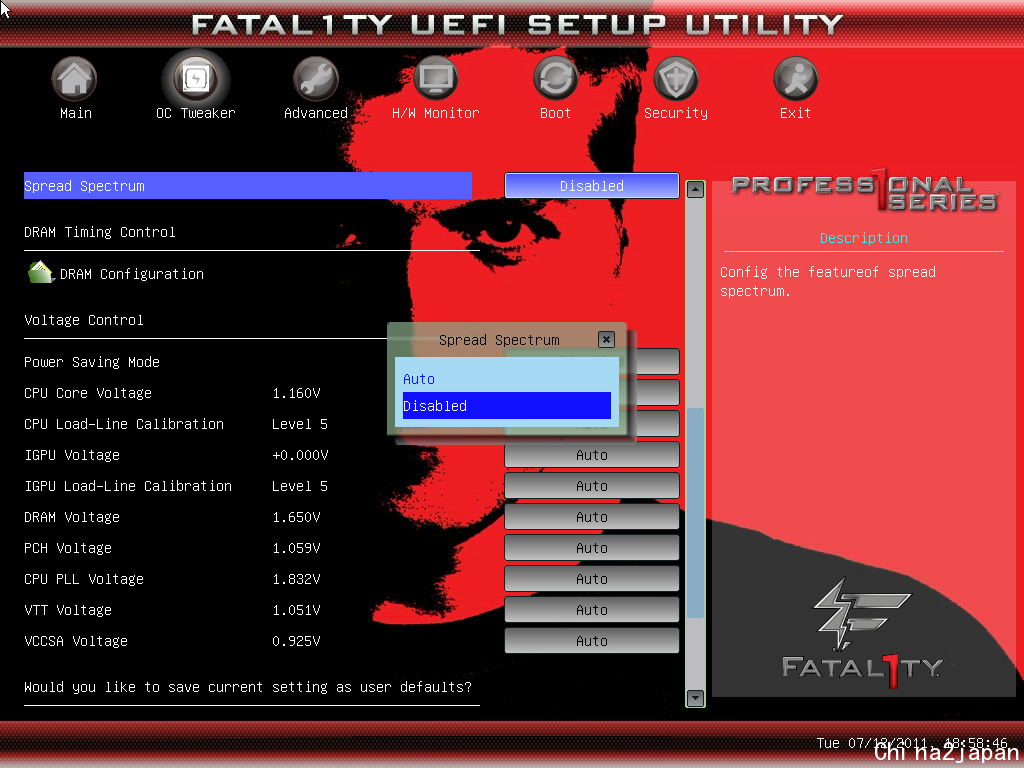

超頻時記得要將頻率延展關閉以增加穩定度

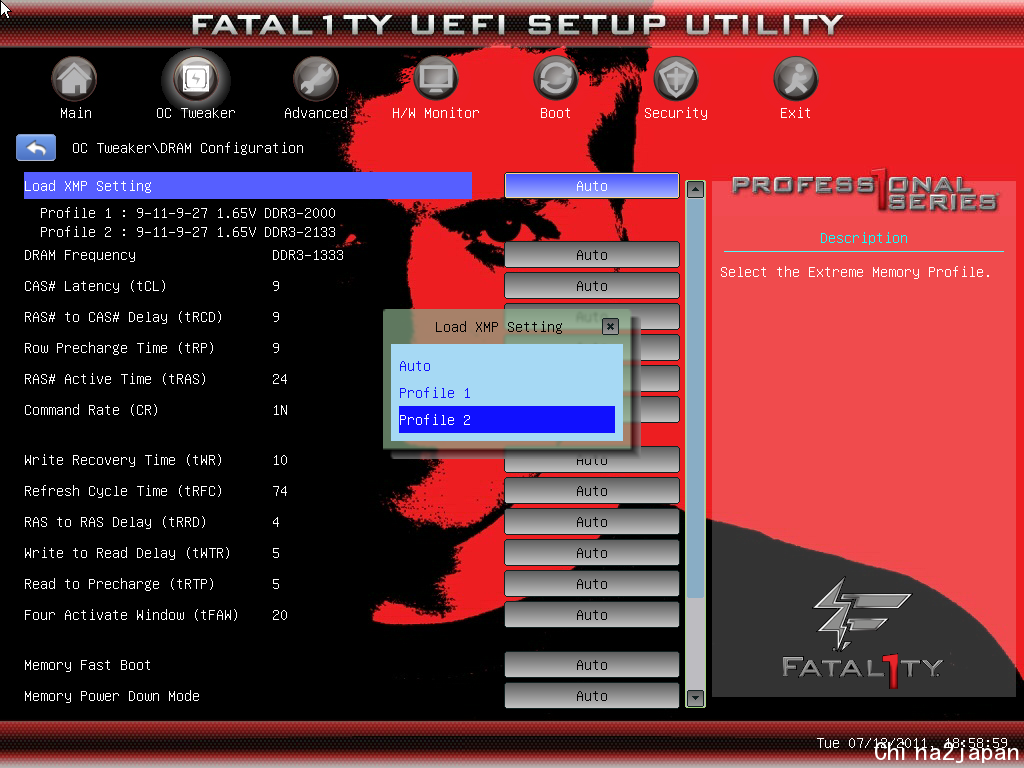

記憶體參數設置，支援XMP

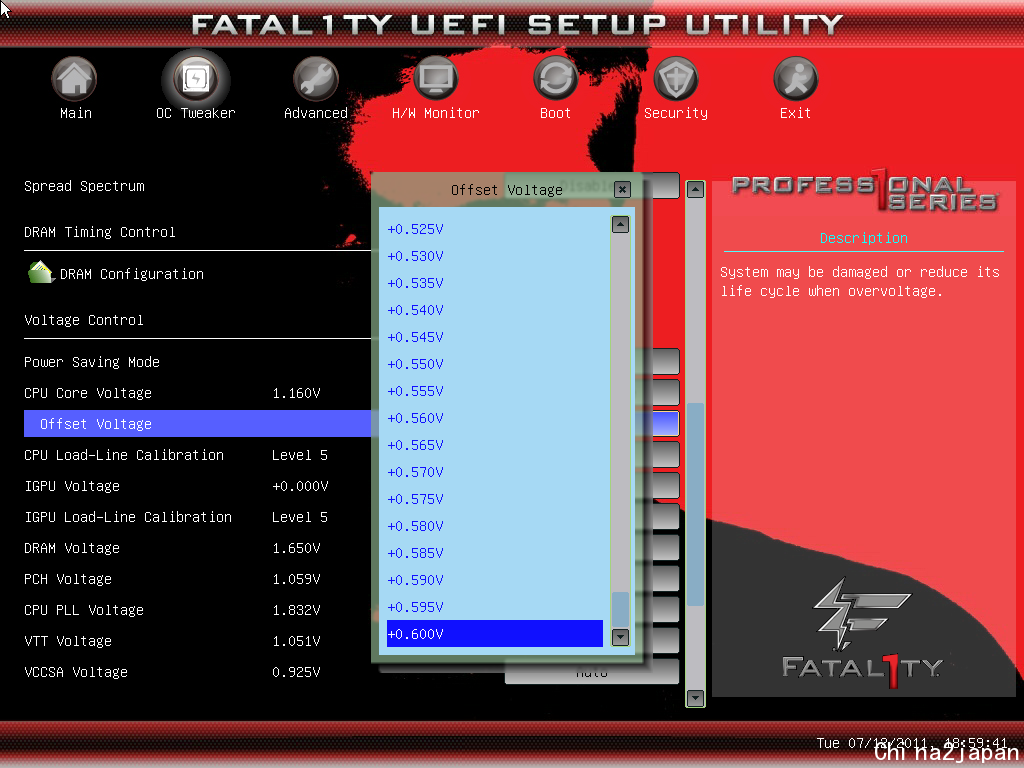

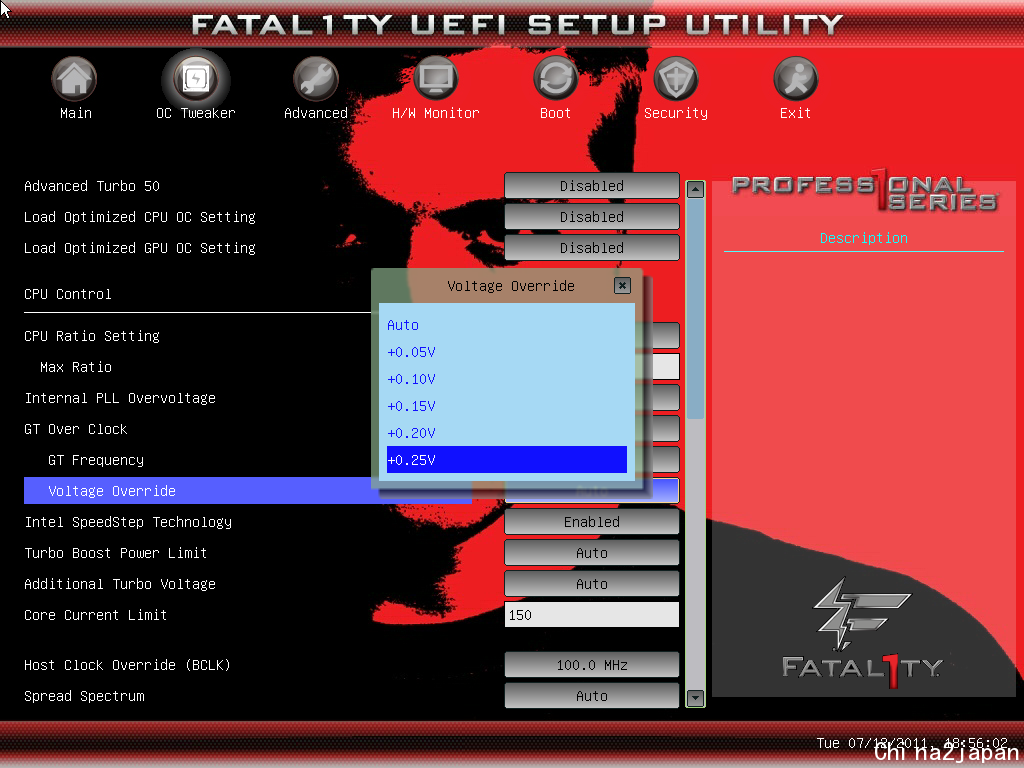

CPU核心電壓設置
有固定數值與預設增幅兩種選擇，通常使用固定數值來設定電壓值

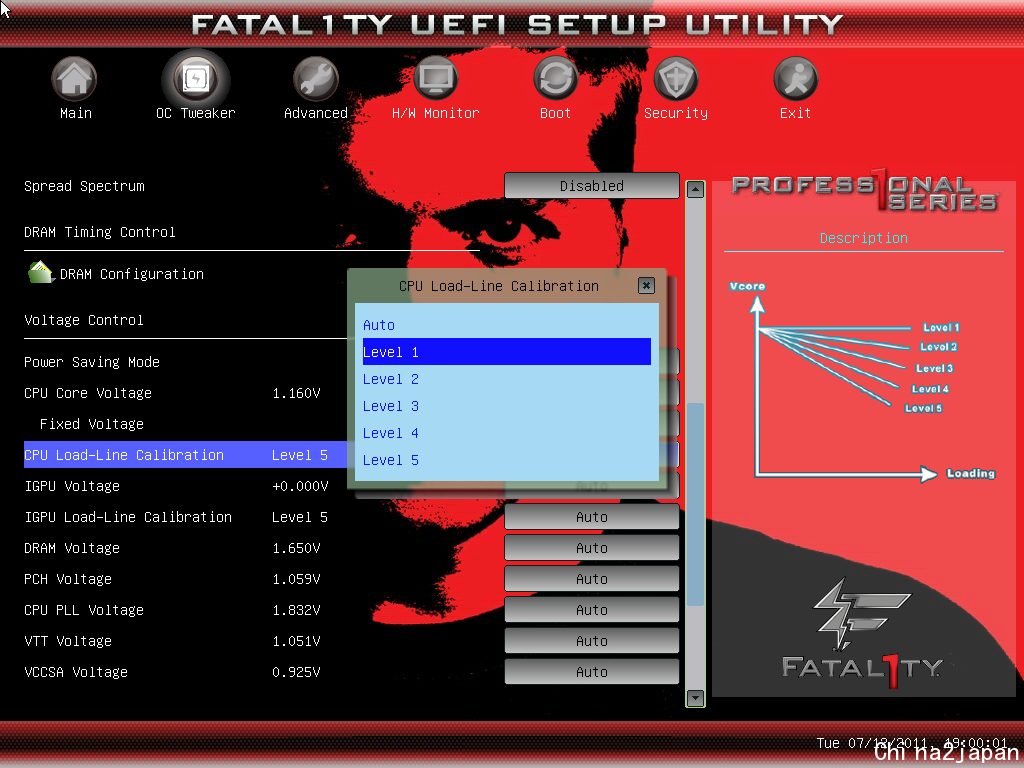

Load-Line Calibration在超頻時要設定成不會隨著負載上升而降低電壓，以免穩定度下降

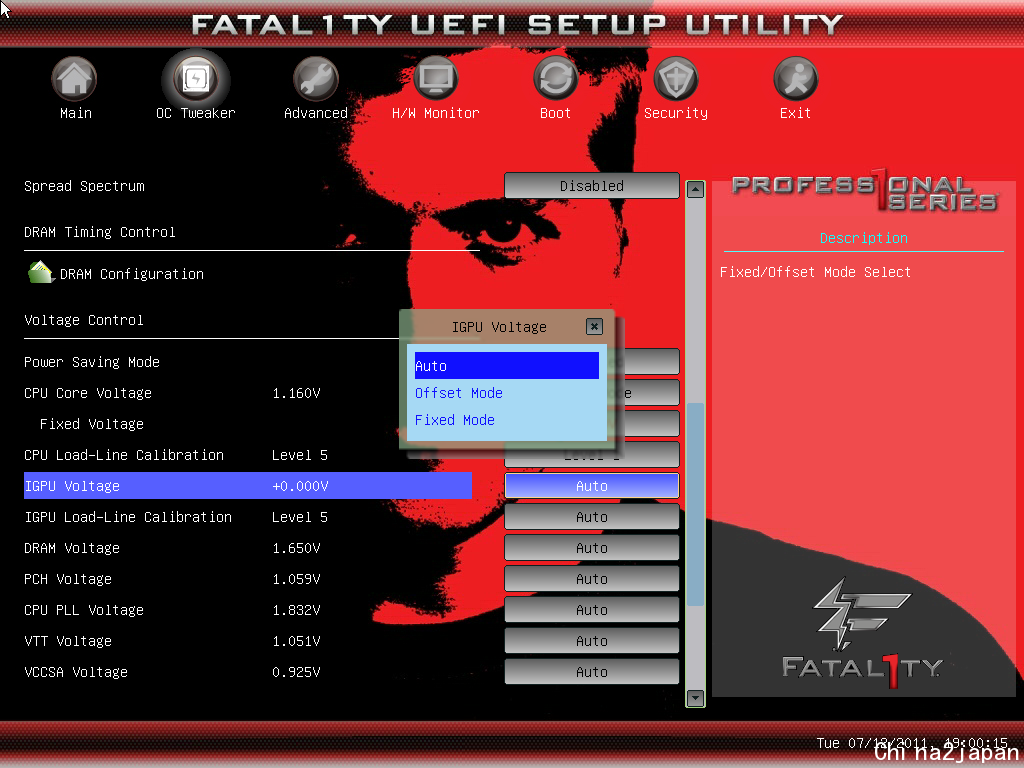

GPU電壓設置

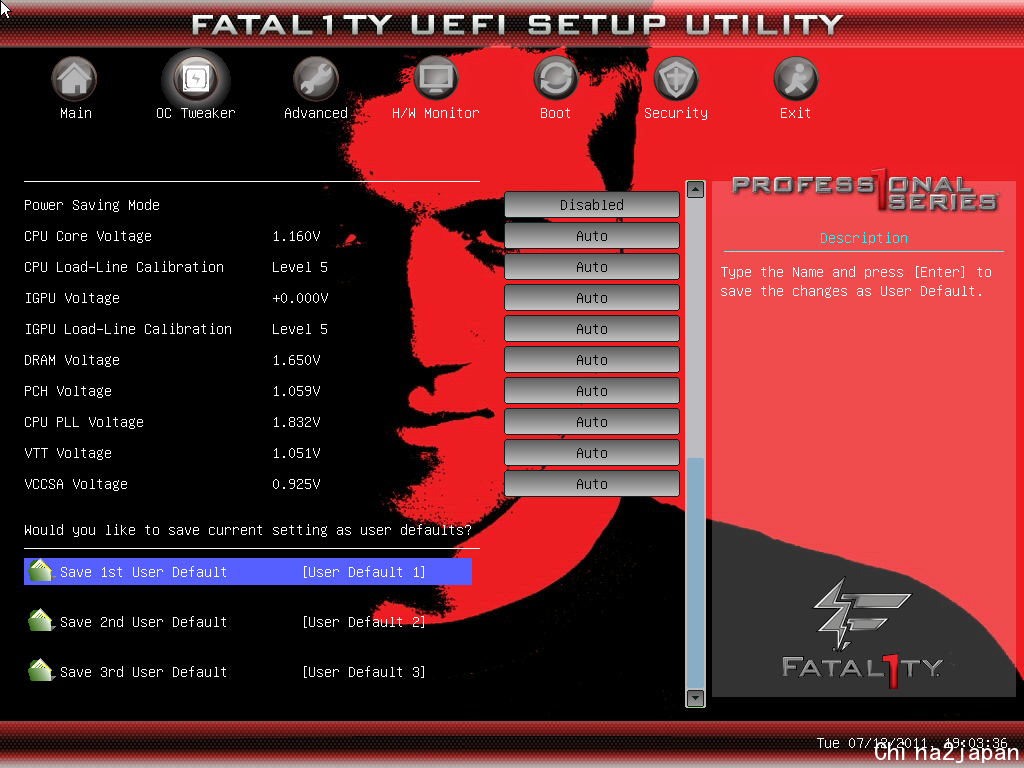

BIOS設定檔儲存區

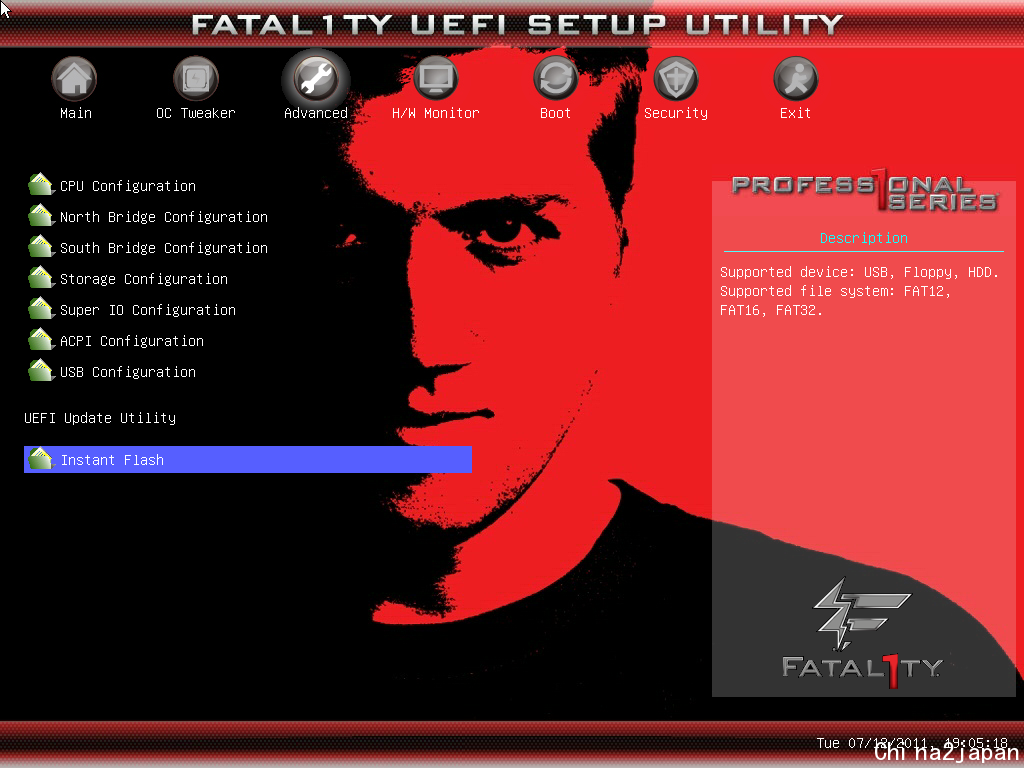

進階選單內也有Instant Flash快速更新BIOS選項

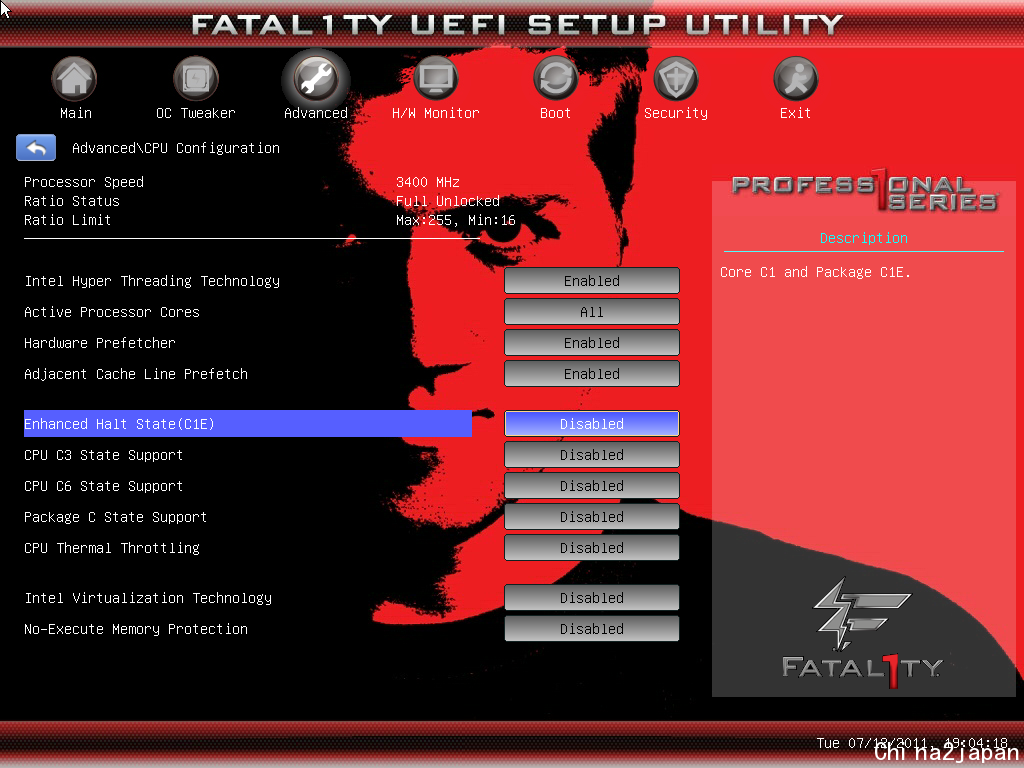

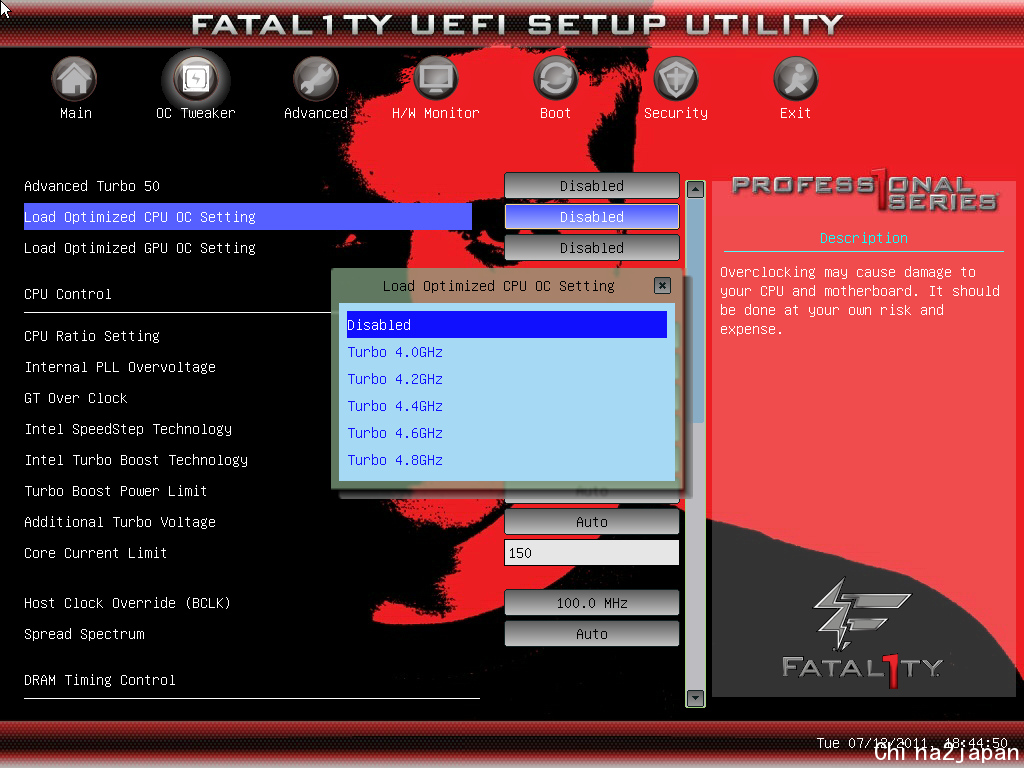

為了增加超頻時的穩定度CPU設定值請依照以下圖表

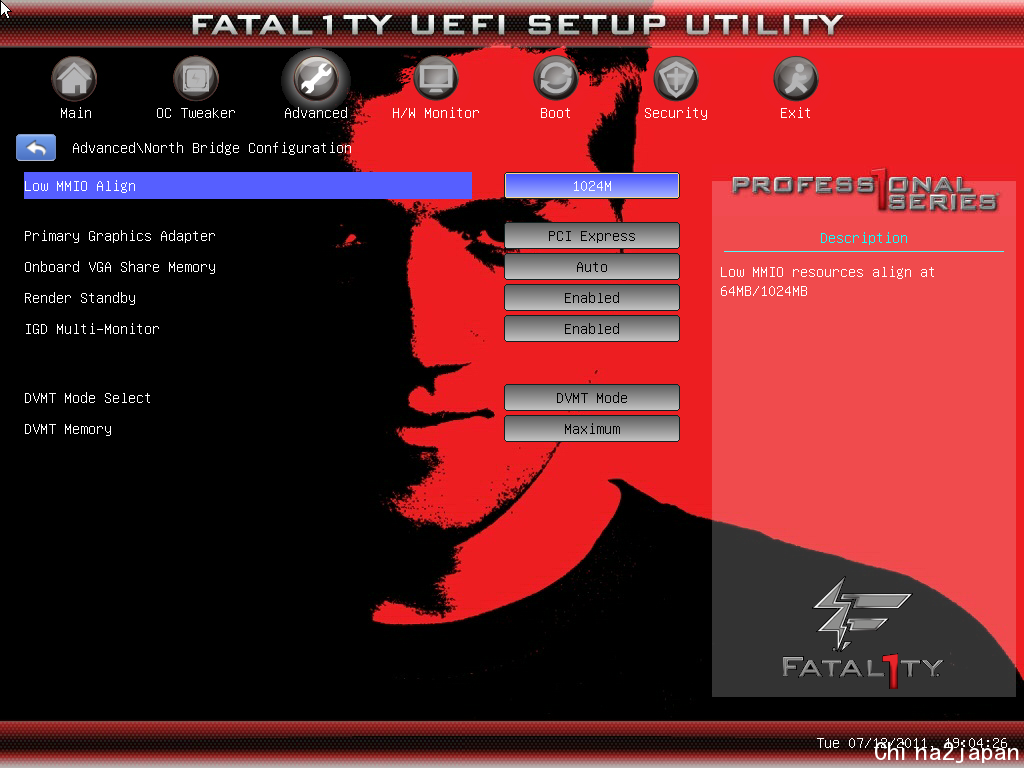

北橋內顯設定選單
南橋與內建控制晶片設定選單

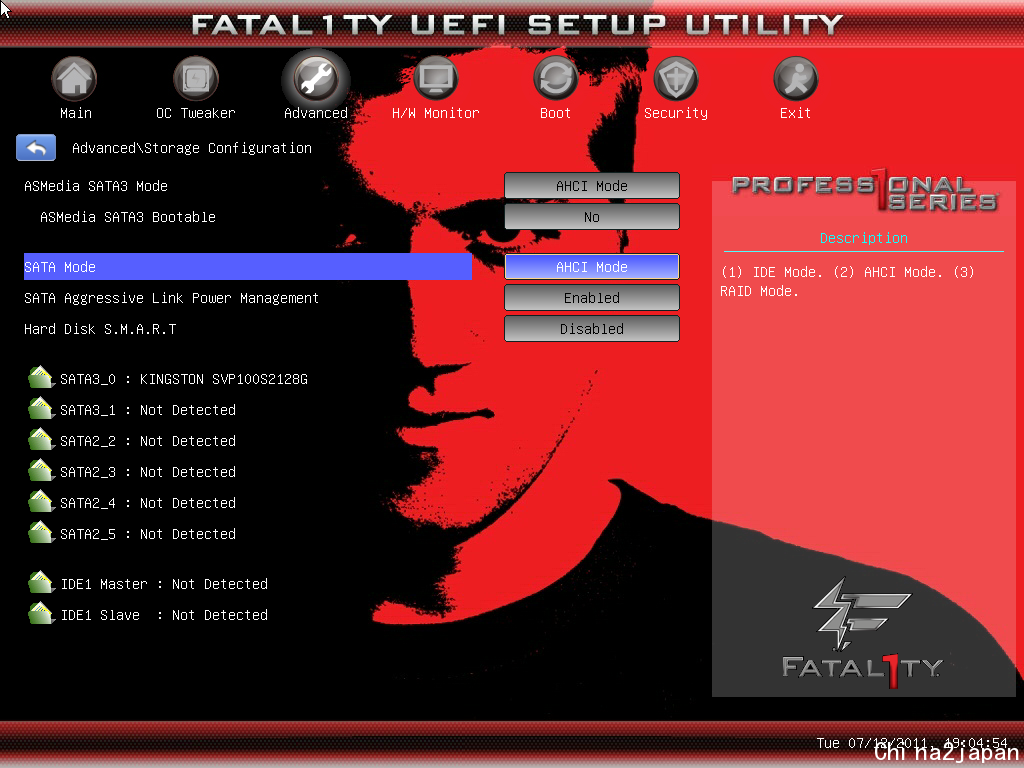

儲存裝置設定選單

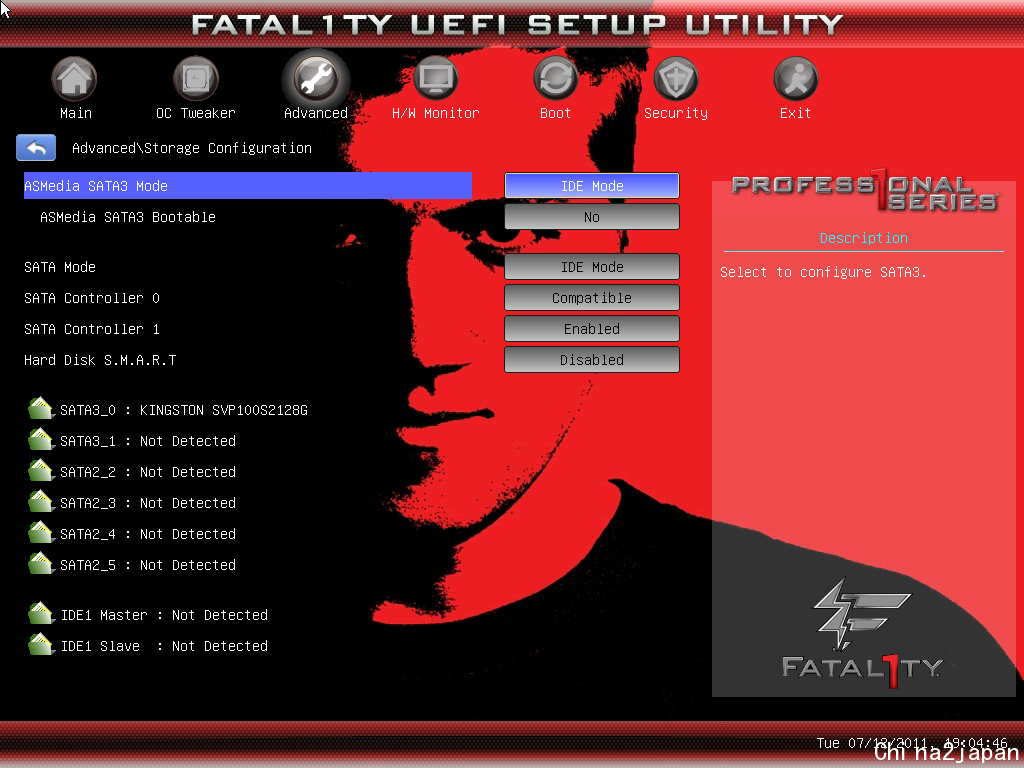

這張主機板的SATA預設傳輸模式為IDE
使用SSD的玩家務必將模式改為AHCI才能享受高速傳輸的性能

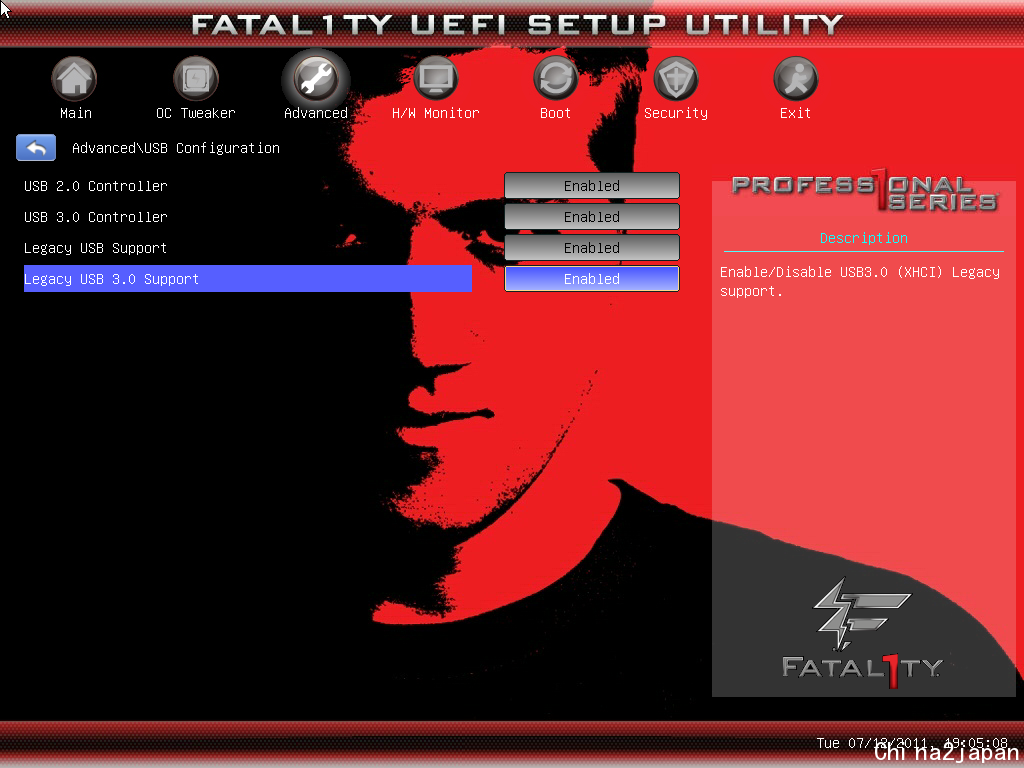

Legacy USB 3.0支援開啟之後可使用接在USB 3.0的裝置進行開機

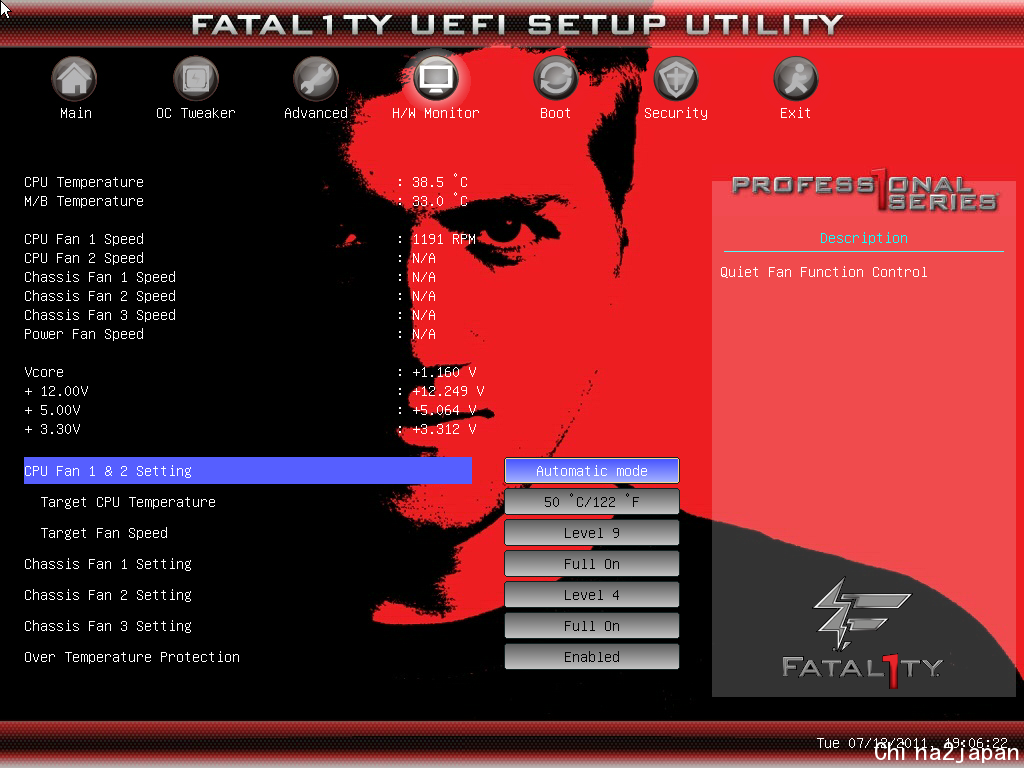

硬體狀態監視器

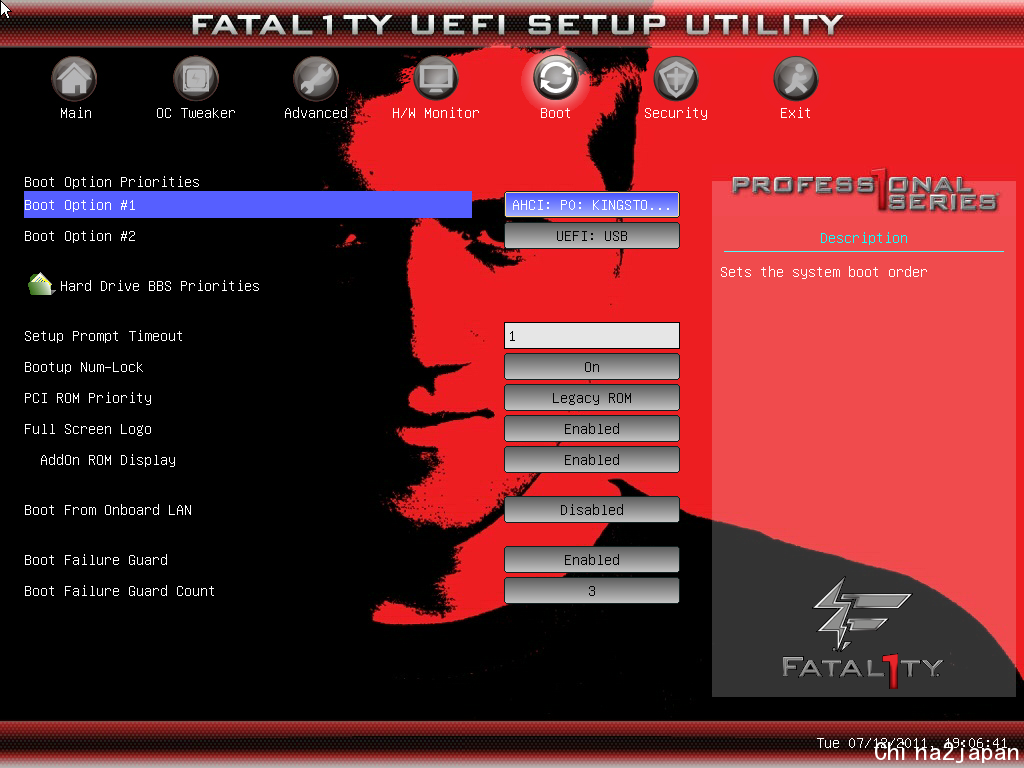

開機裝置設定選單

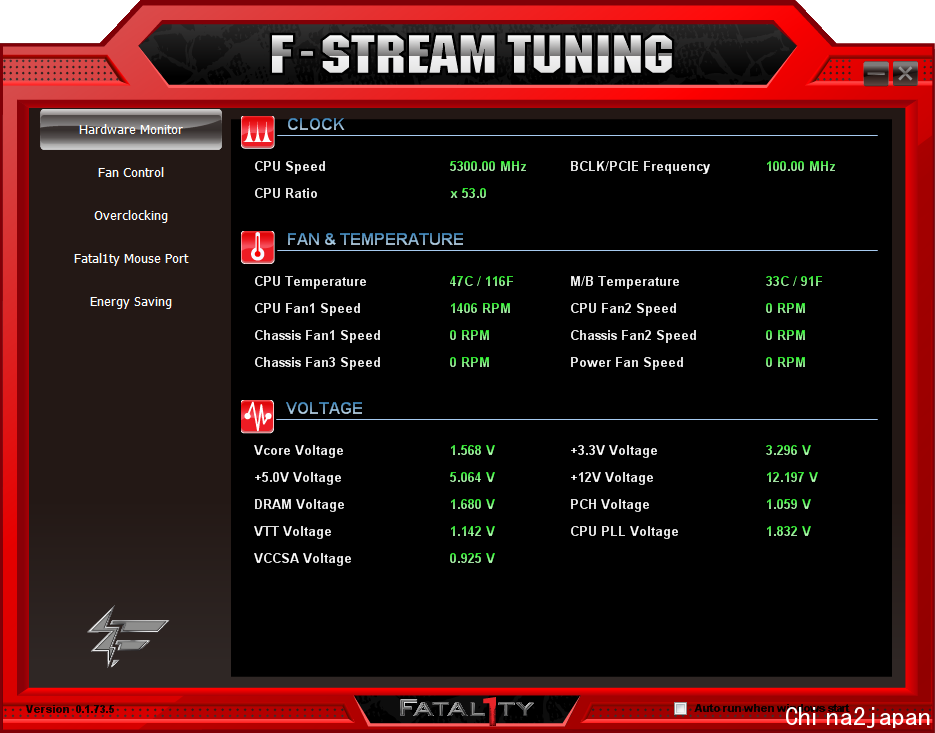

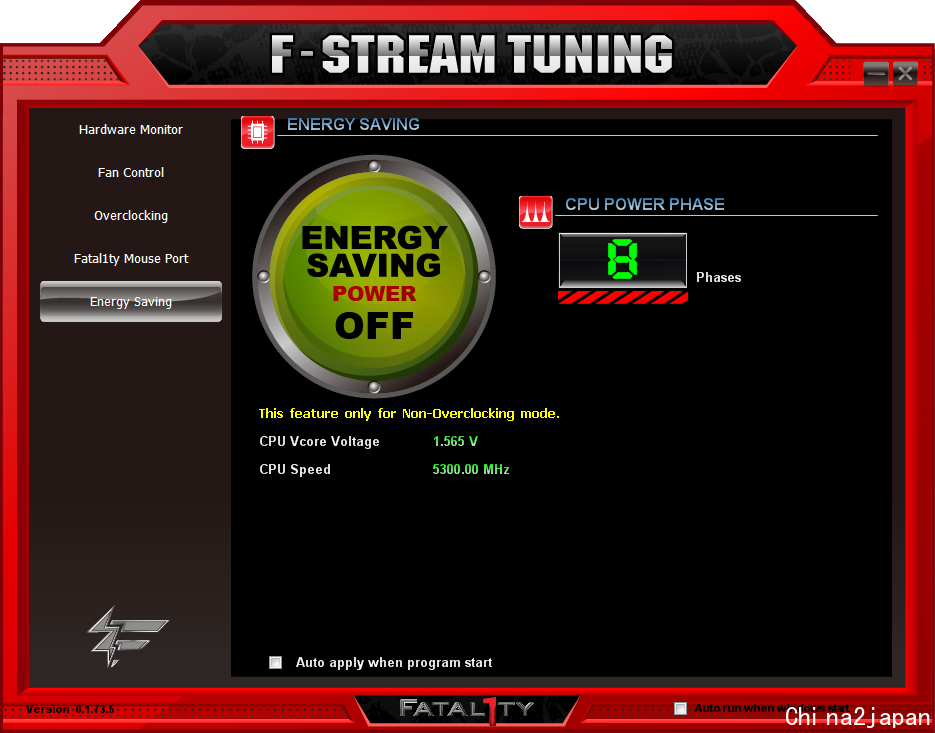

F-Stream控制軟體
硬體狀態監視

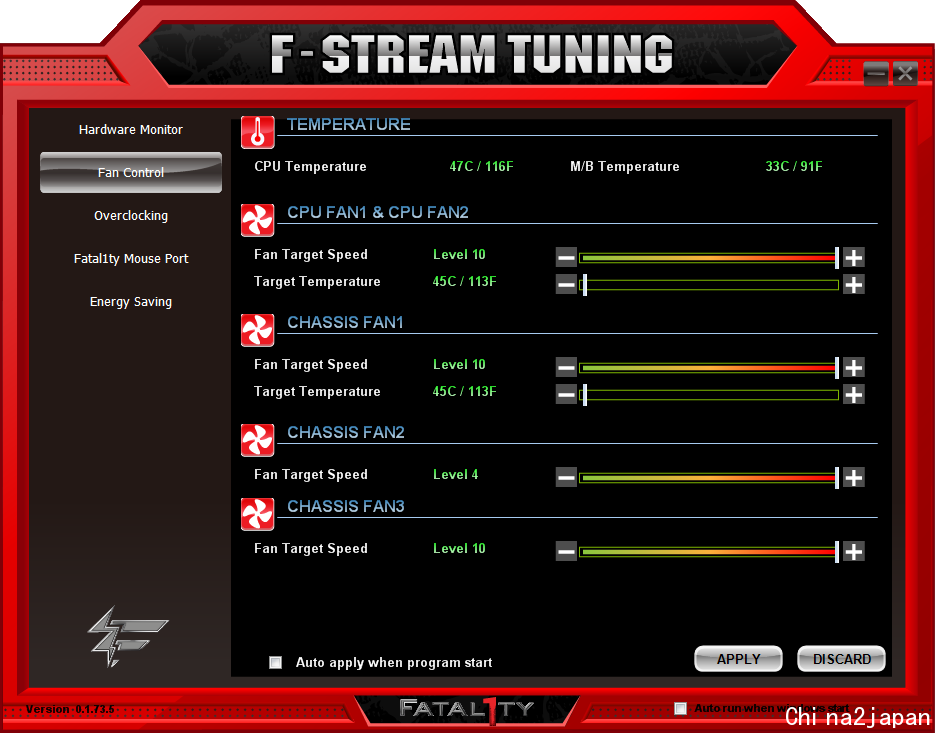

風扇控制

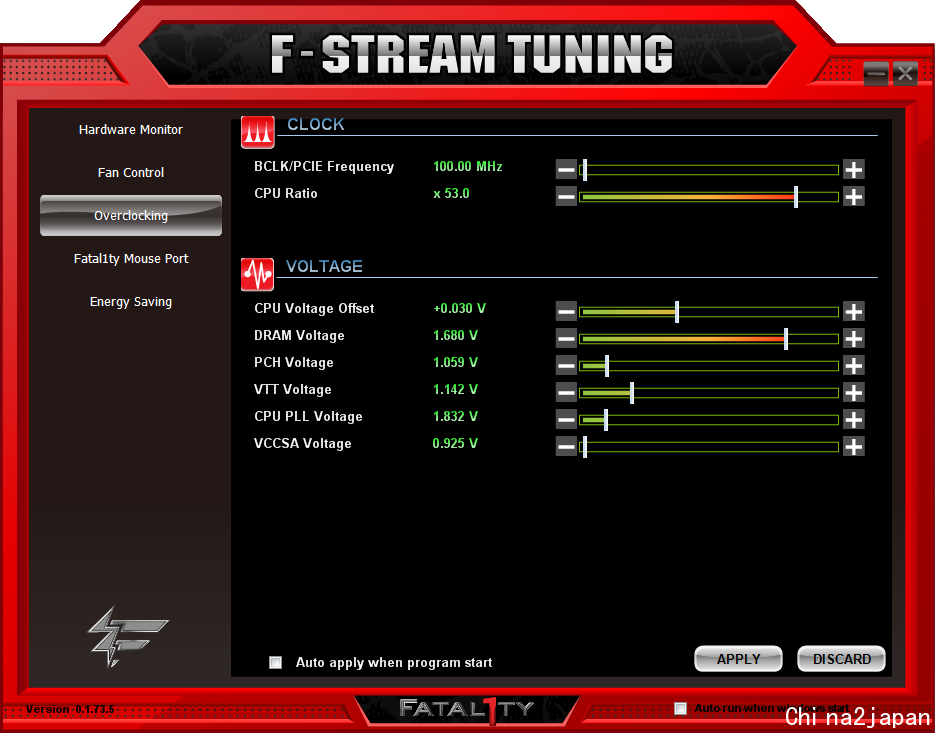

超頻設置

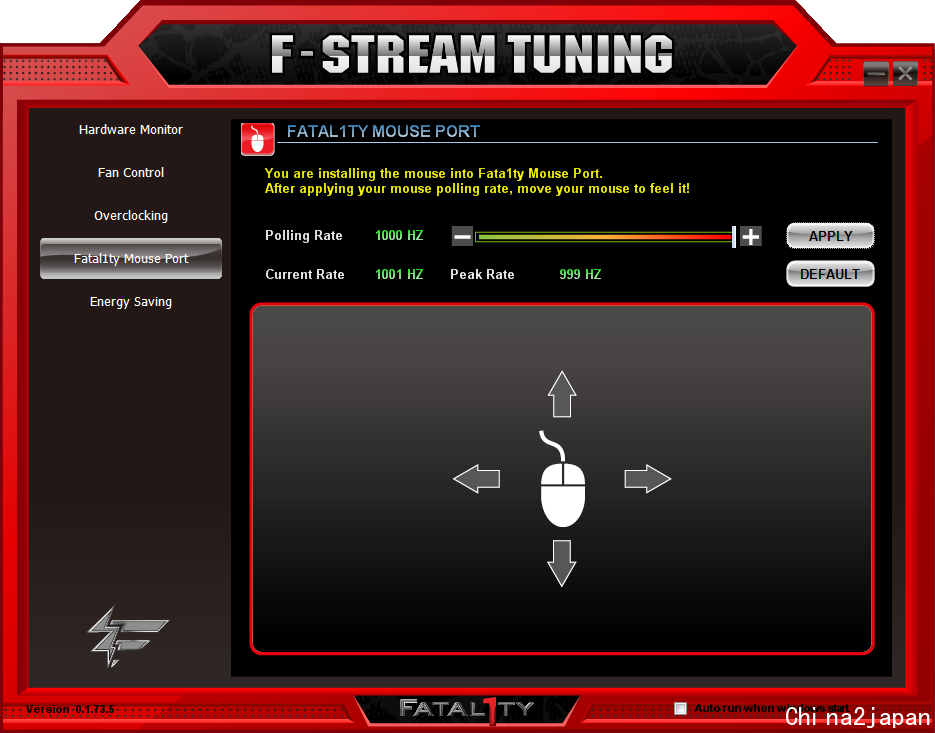

Fatal1ty滑鼠專用Port控制
可將滑鼠的反應速率提升至1000 Hz
節能設置
XFast USB
使用Sharkoon Flexi-Drive Extreme Duo USB 3.0 隨身碟32GB版本進行測試

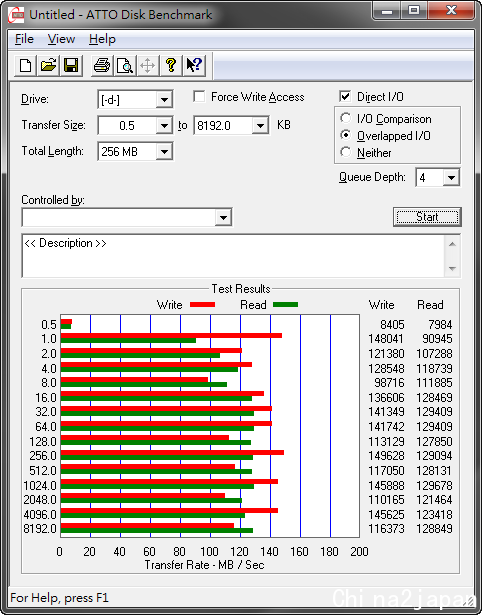

未使用XFast USB功能的傳輸表現

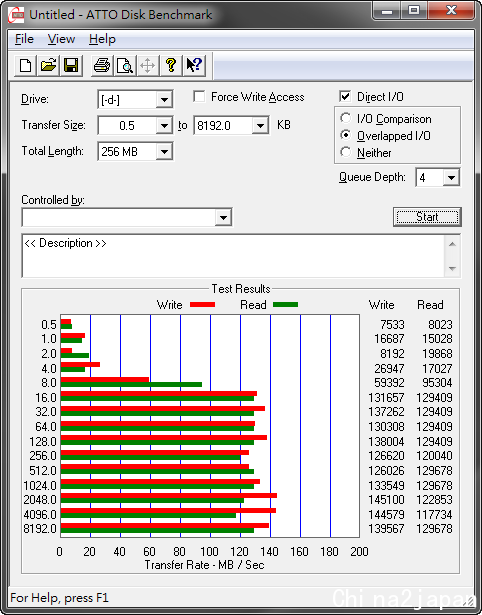

啟用XFast USB功能的傳輸表現
可見得1KB、2KN、4KB、8KB這種較零碎容量的讀寫速率明顯增快非常多
性能測試

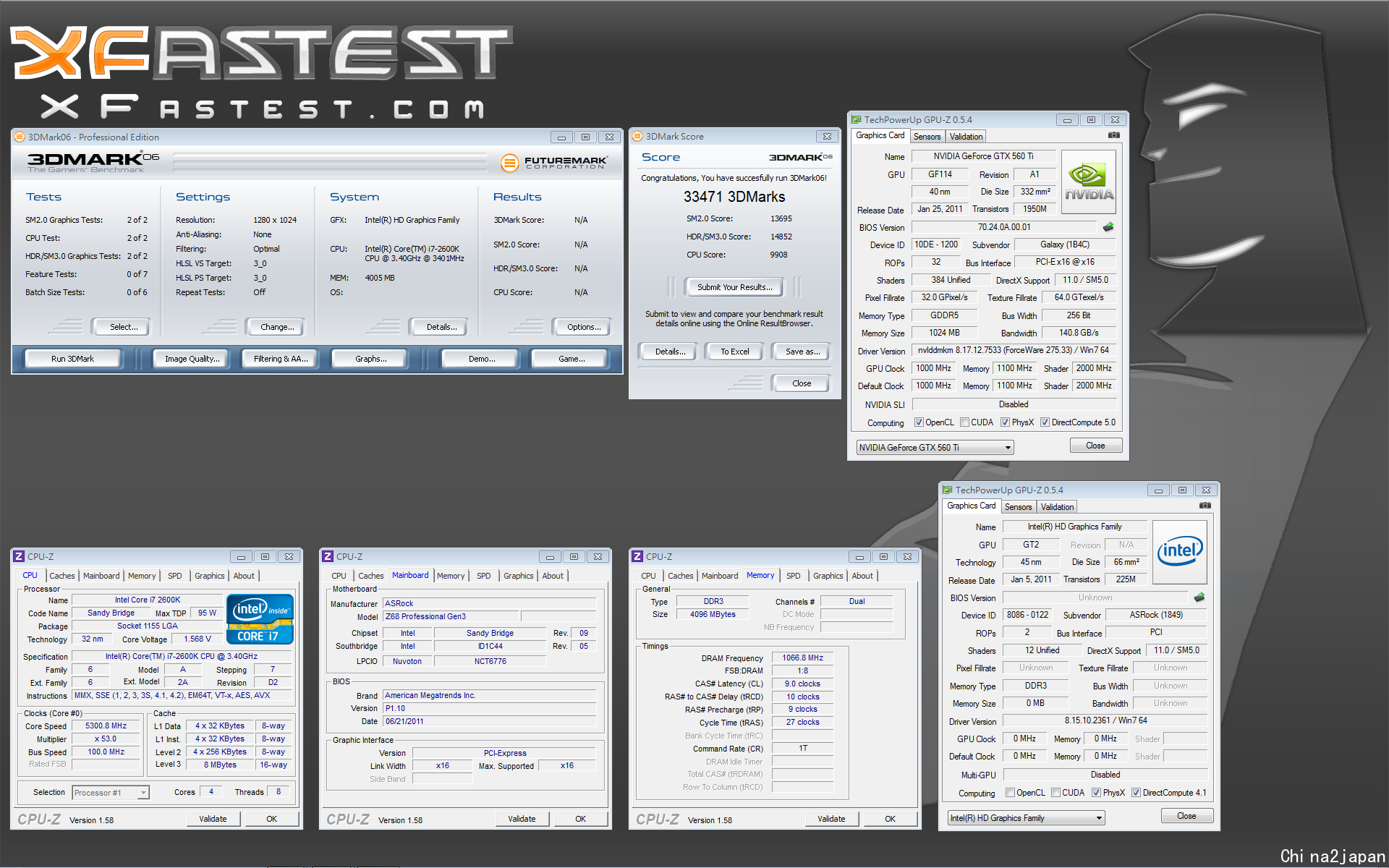

3DMark06 Score

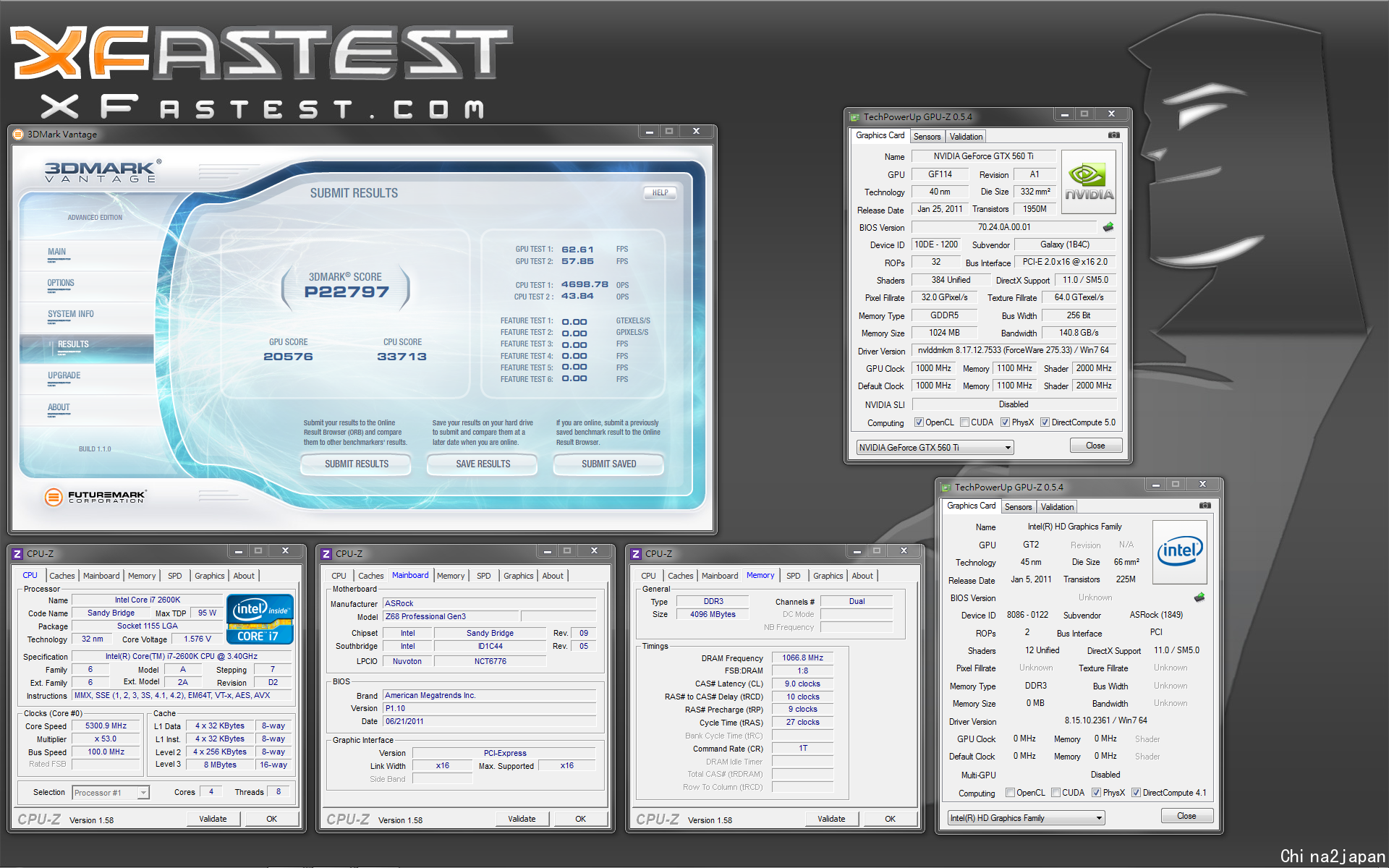

3DMark Vantage Performance Score
3DMark Vantage eXtreme Score

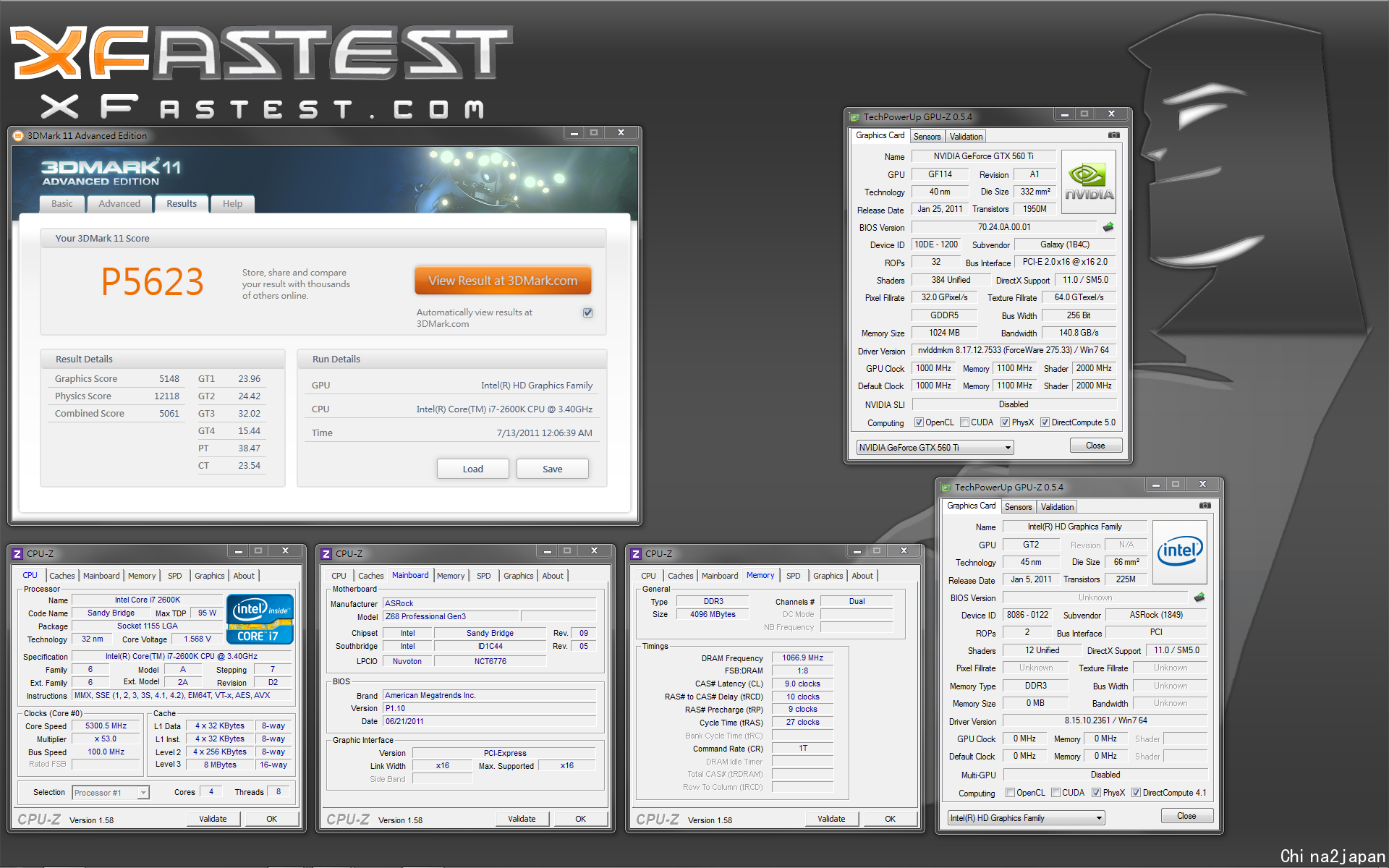

3DMark11 Performance Score
3DMark11 eXtreme Score

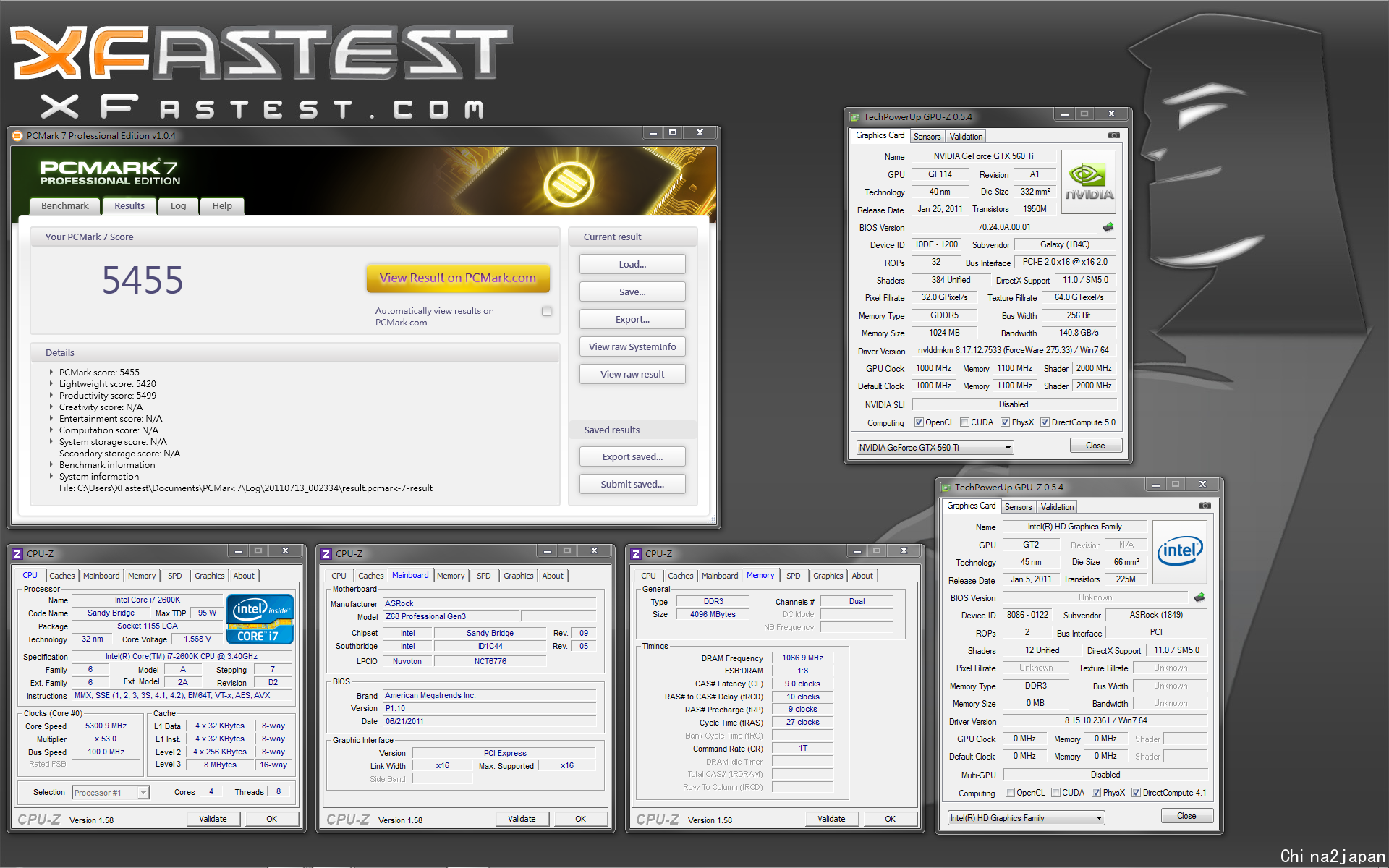

PCMark7 Score
功耗測試
耗電最大量的還是CPU與顯示卡，這邊提供部分運作狀況提供給大家參考

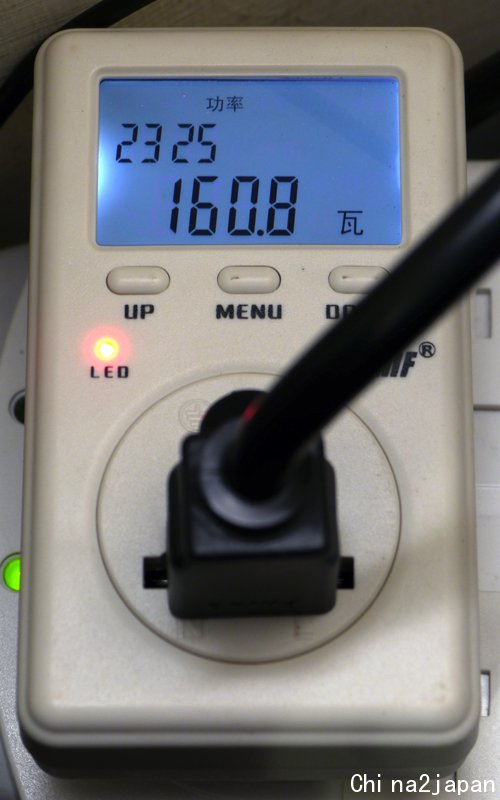

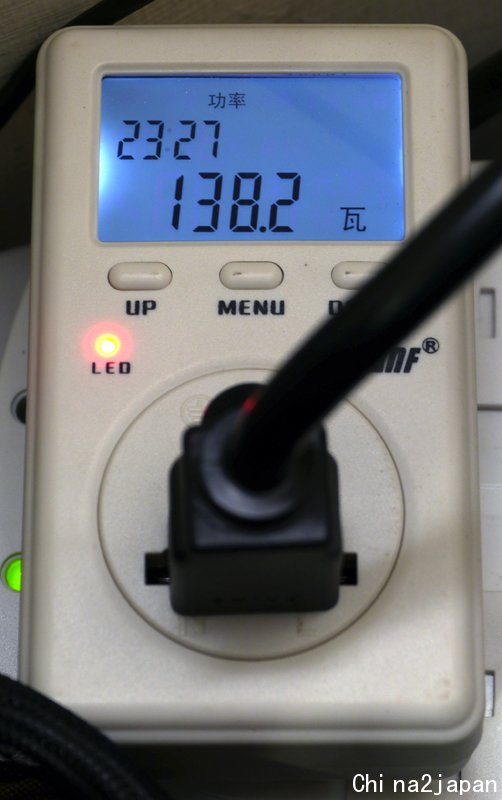

Intel Core i7-2600K @ 5.3 GHz 純內顯待機狀態
安裝上Galaxy GTX 560 Ti White Edition @ 1000 MHz啟動Virtu模式待機狀態
Intel Core i7-2600K @ 5.3 GHz 純內顯LinX燒機狀態

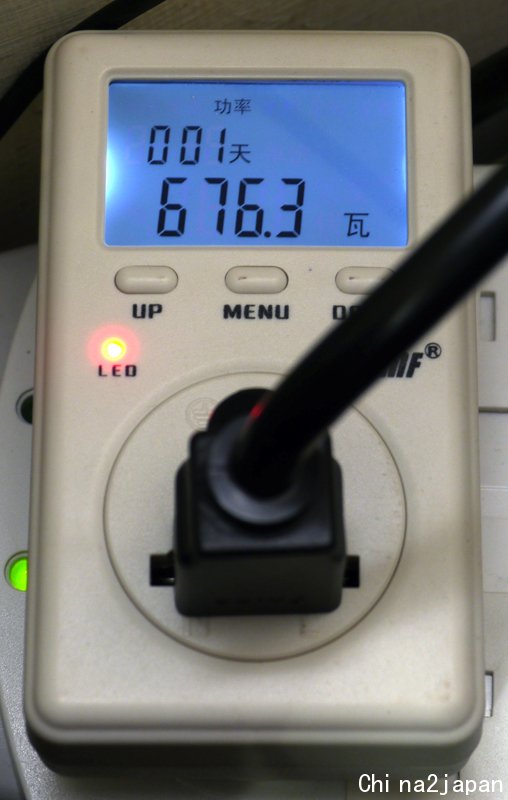

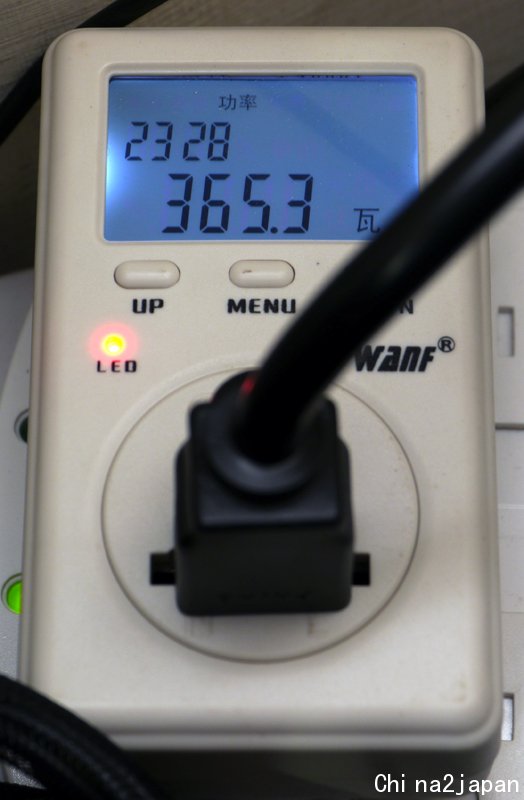

安裝上Galaxy GTX 560 Ti White Edition @ 1000 MHz啟動Virtu模式LinX+FurMark燒機狀態
小結
玩家們在乎的不外乎高效與穩定，Fatal1ty主機板擁有的豪華用料以及特殊Mouse Port讓玩家們擁有可以在遊戲中火力全開的全方位遊戲平台，而隨著Z68晶片組應運而生的Virtu技術則是讓使用者擁有更完整Intel Sansy Bridge CPU的性能。
因應將來PCI-E 3.0世代隨著Ivy Bridge CPU到來，ASRock華擎 Fatal1ty Z68 Professional Gen3擁有最完整的3.0介面，追求頂級效能玩家不再需要為了升級同腳位的新規CPU而更換主機板。
