華擎科技 ASRock 在Intel新晶片Z77推出的同時間也陸續推出瞭多款Z77主機板,除了本身Z77晶片組的特色外,華擎也在Z77主機板提供更多軟體功能和特色。Intel 主流型Z77 針對即將堆出的 Ivy Bridge 處理器所推出的最新晶片組,採用1155腳位的設計,也下相容Sandy Bridge的處理器,最大的特色是Z77支援PCI-e 3.0規格,同時提供原生型USB 3.0 (4 Port)及SATA 6Gb/s (2 Port)等連接埠,可以提升儲存設備的存取效率。
此次要介紹的是 ASRock Z77 Extreme6 並搭載 Intel Core i7 3770K,讓大家搶先感受 ASRock Z77 駕馭 Ivy Bridge 的效能表現
支援CROSSFIRE X & SLI
主機板彩和背面說明瞭產品特色與軟體功能
Z77 Extreme6 搭載了 華擎科技的 XFast RAM、LAN、USB 讓整體效能再提升5倍
Lucid Virtu Universal MVP 加持之下可讓顯示卡效能再提升喔
開箱介紹

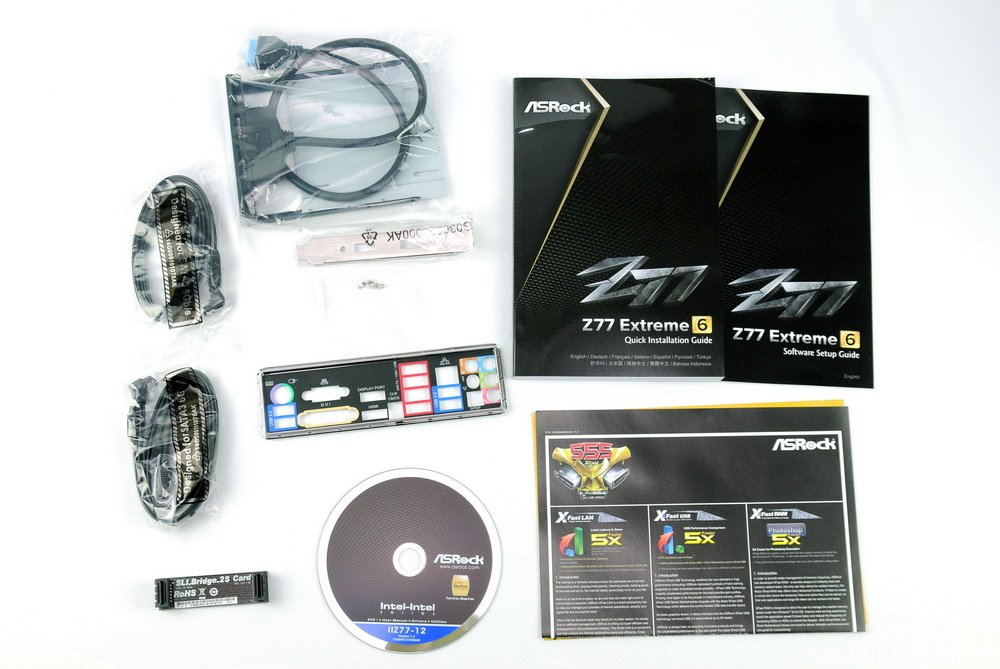

配件部分,使用手冊為多國語言當然也有繁體中文,並有附/USB3.0面板裝置

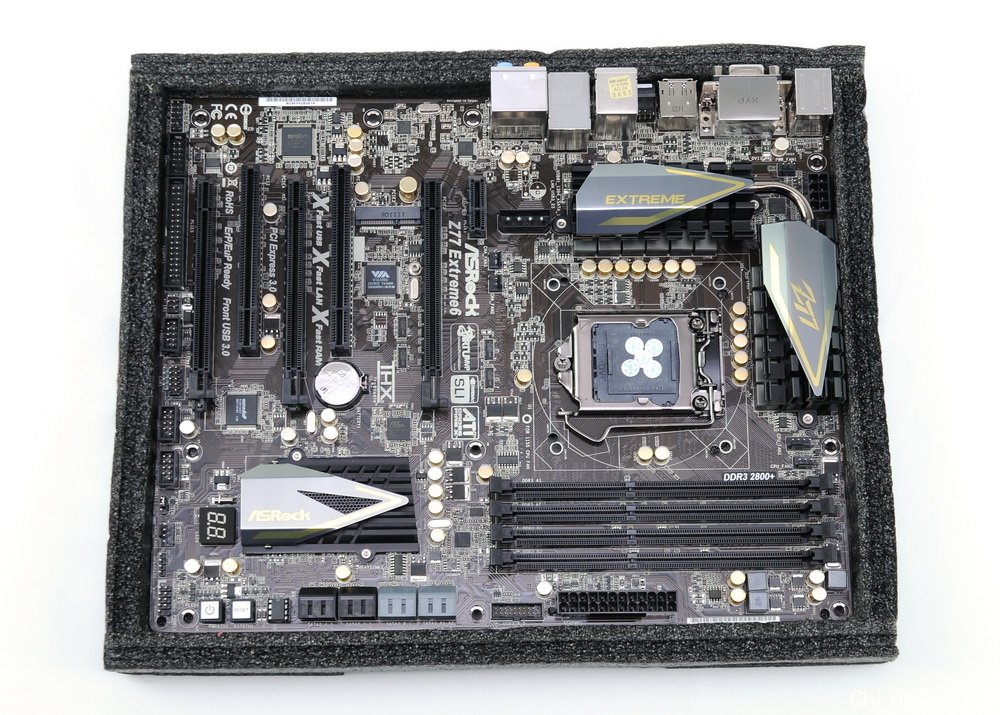

主機板保護泡棉設計也做了些與改變,整體保護更完善

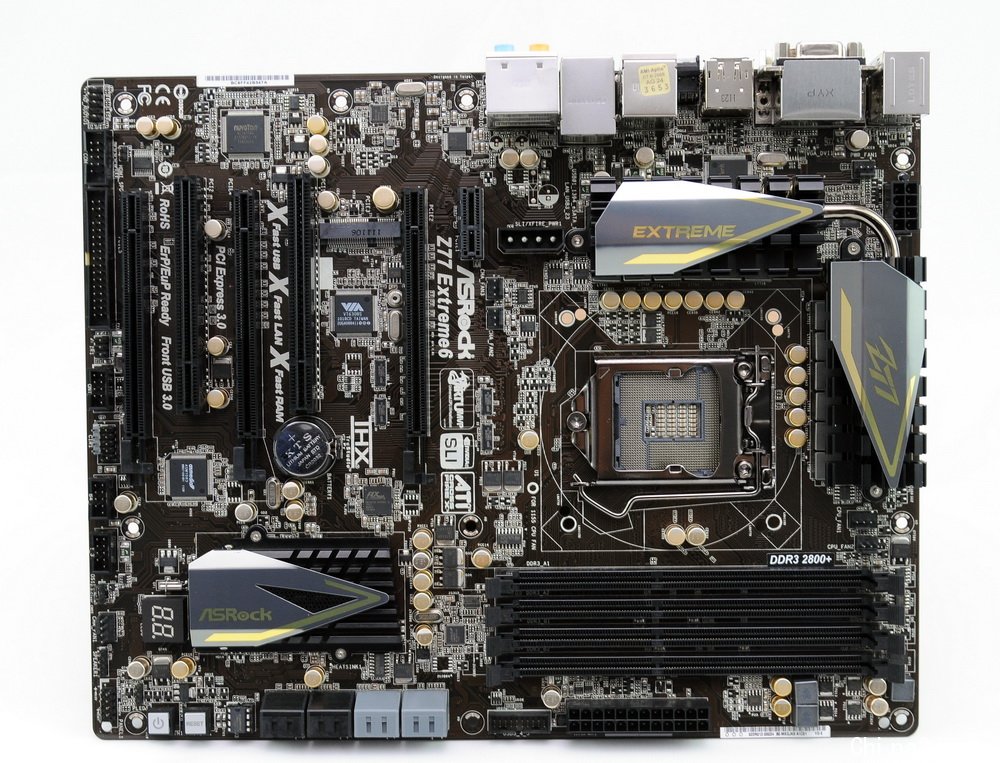

ASRock Extreme6 使用的CPU腳位1155 所以支援 Sandy Bridge 和Ivy Bridge ,PCIe 3.0 x 16 有2組和多達六組USB3.0c和4組內建SATA3和一組eSATA3,並提供了1組mini-PCIe

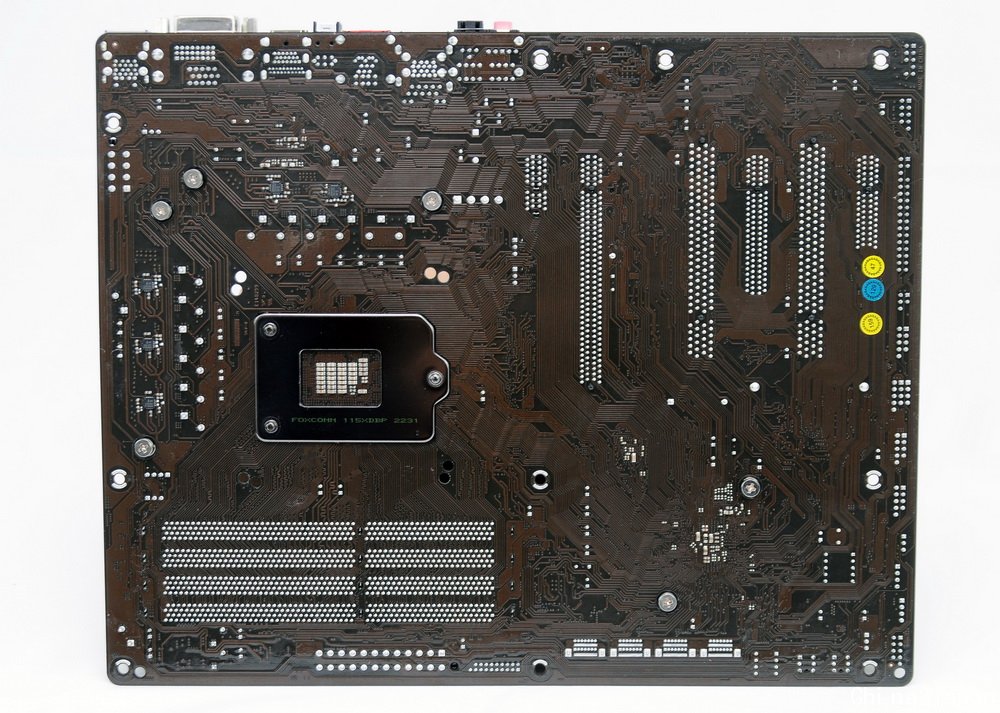

背面PCB設計

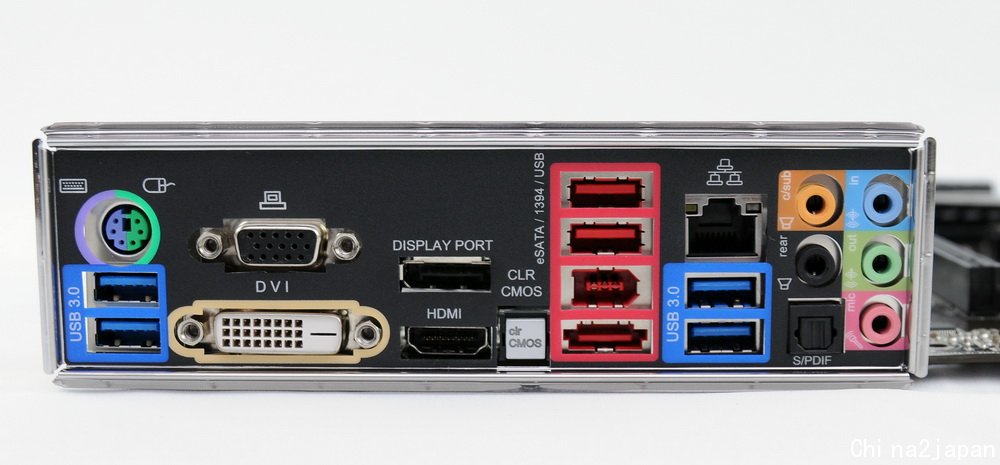

I/O Panel ,Z77支援多個顯示輸出選項: D-Sub, DVI-D, HDMI 和 DisplayPort 和 4組 USB3.0、eSATA3、1394
CPU PWM 供電設計使用 ISL6367控制晶片

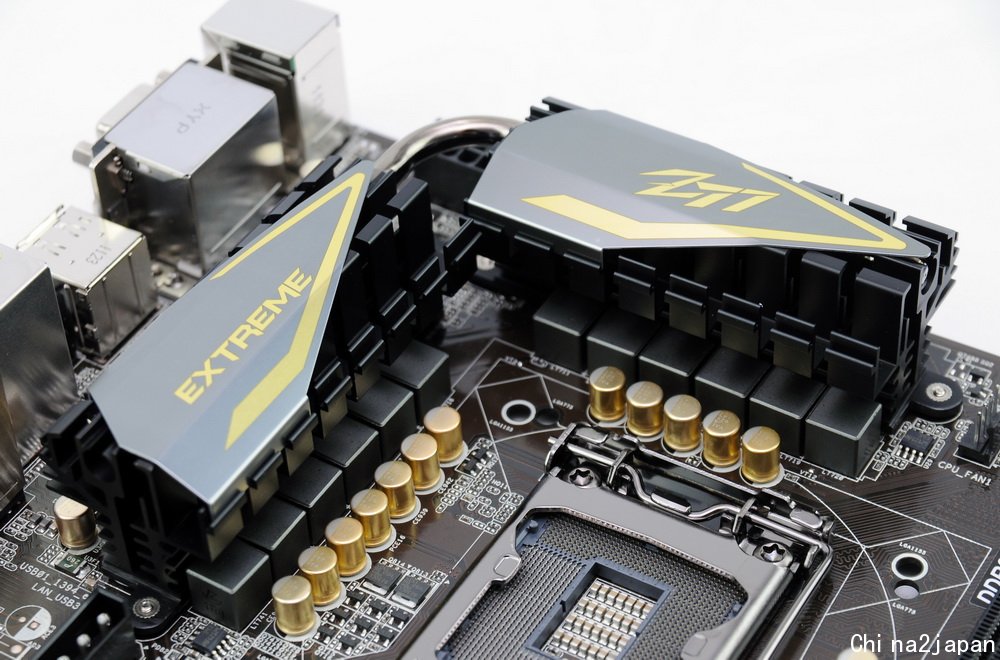

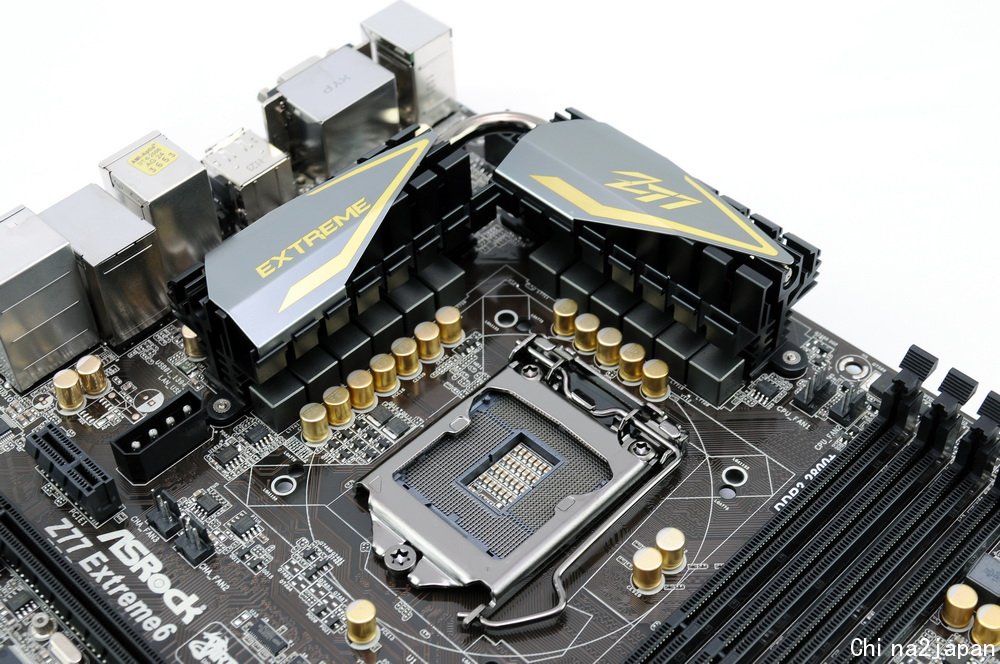

PWM散熱片設計,數位電源 (Digi Power) 設計, 8 + 4 電源相位設計

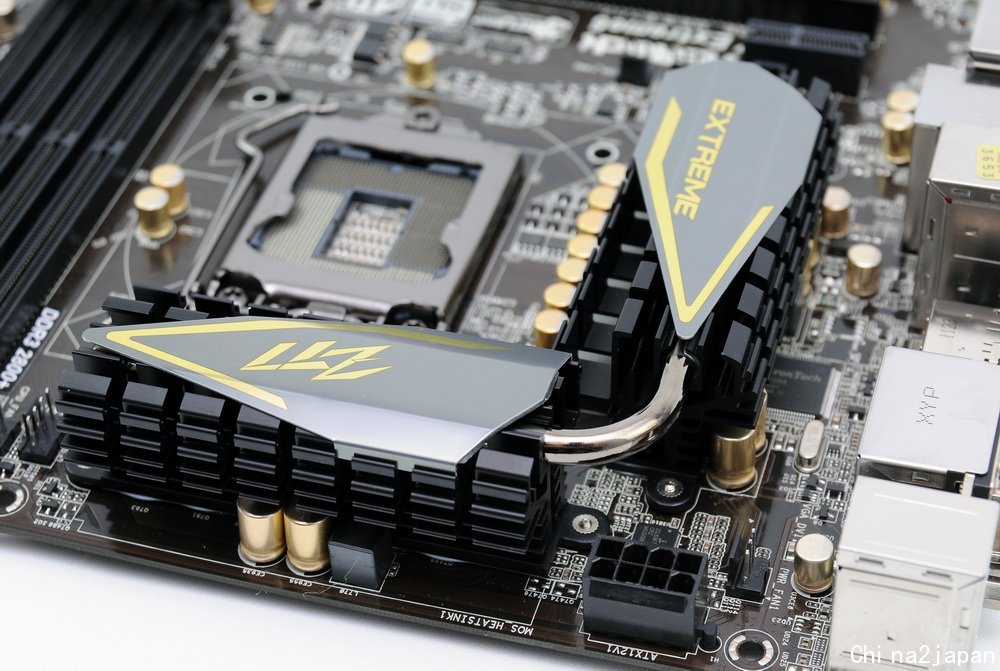

用熱導管讓散熱效率更好

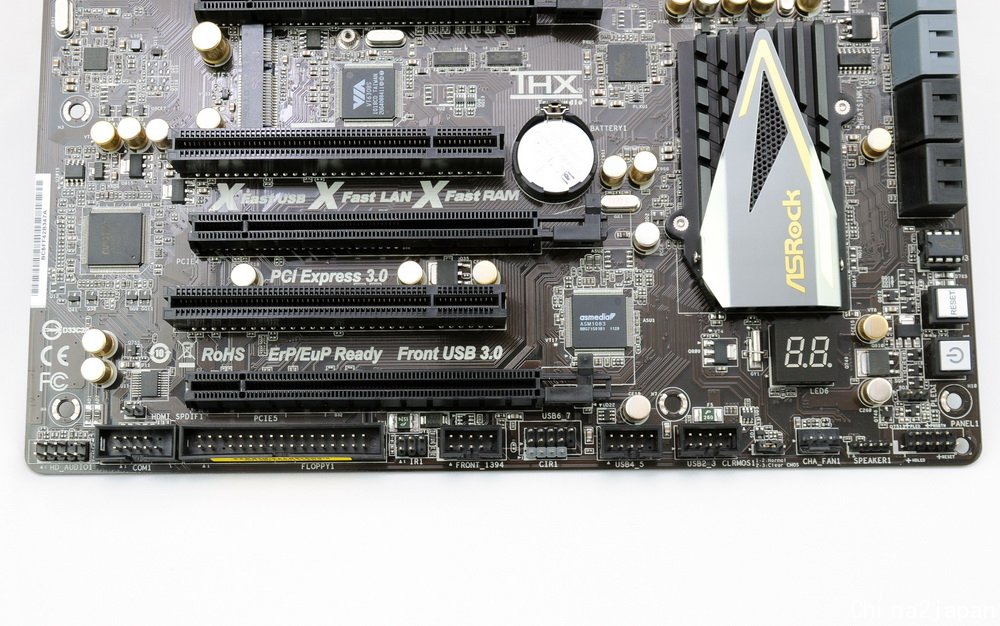

2 x PCIe 3.0 x16 插槽,支援 AMD Quad CrossFireX™, CrossFireX™ 和 NVIDIA® Quad SLI™, SLI™,

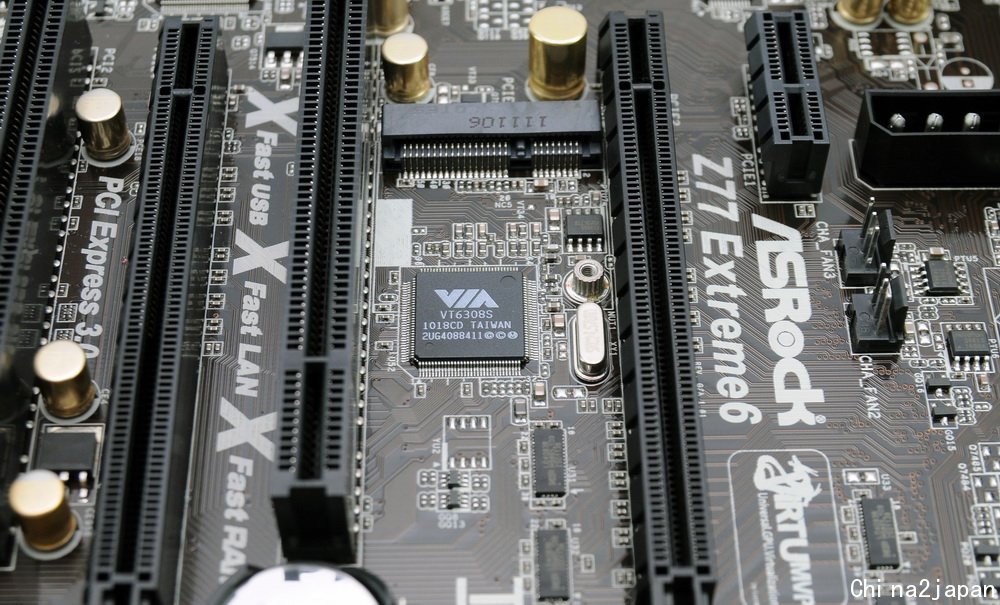

1 x mini-PCI Express 插槽
前置設計和內建啟動開關和Debug 燈號(燈號說明在說明書中都有詳細解說),保有ASRock 專利USB 消費性紅外線接頭和紅外線接頭模組
還支援了COM Port 和 FLOPPY Port

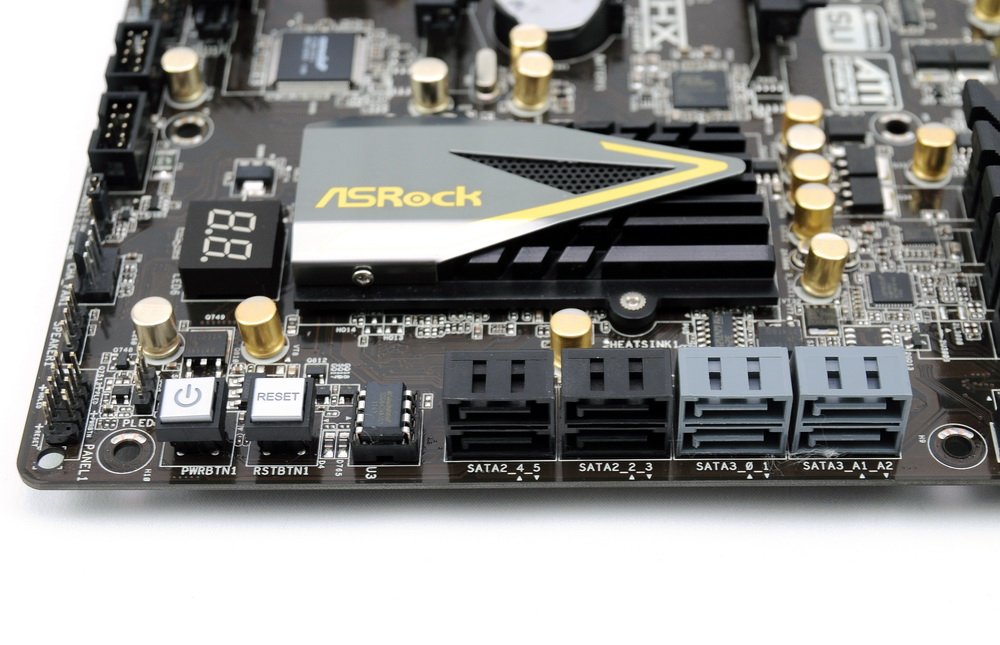

SATA3部分2個原生SATA 6G/bs,內建的SATA3_A1和I/O Panel上eSATA3共用,當使用了eSATA3 此 A1插孔將會失效

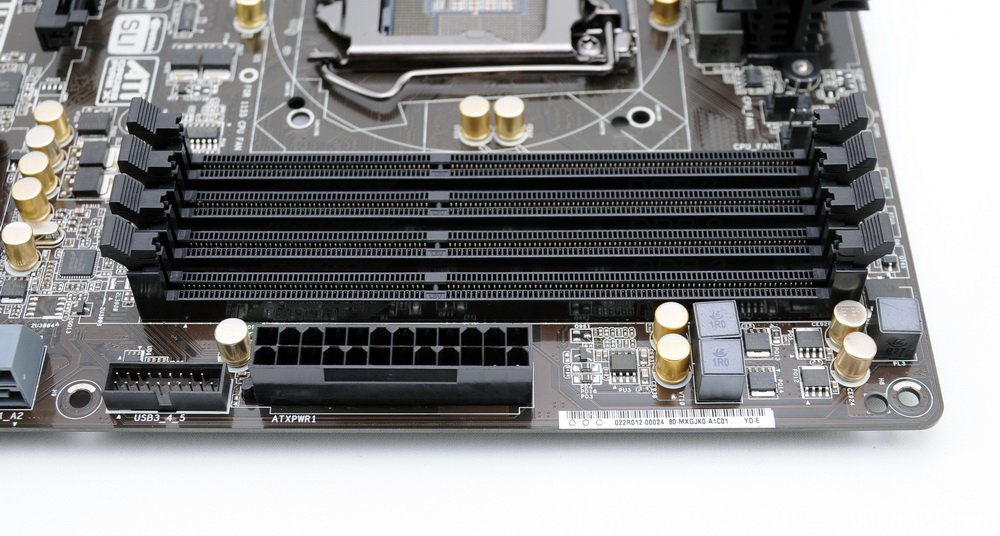

記憶體部分支援雙通道最多可支援到32GB ,最高可運行 DDDR3 2800(此效能真是嚇人),同時也支援前置面板內建USB3.0接頭

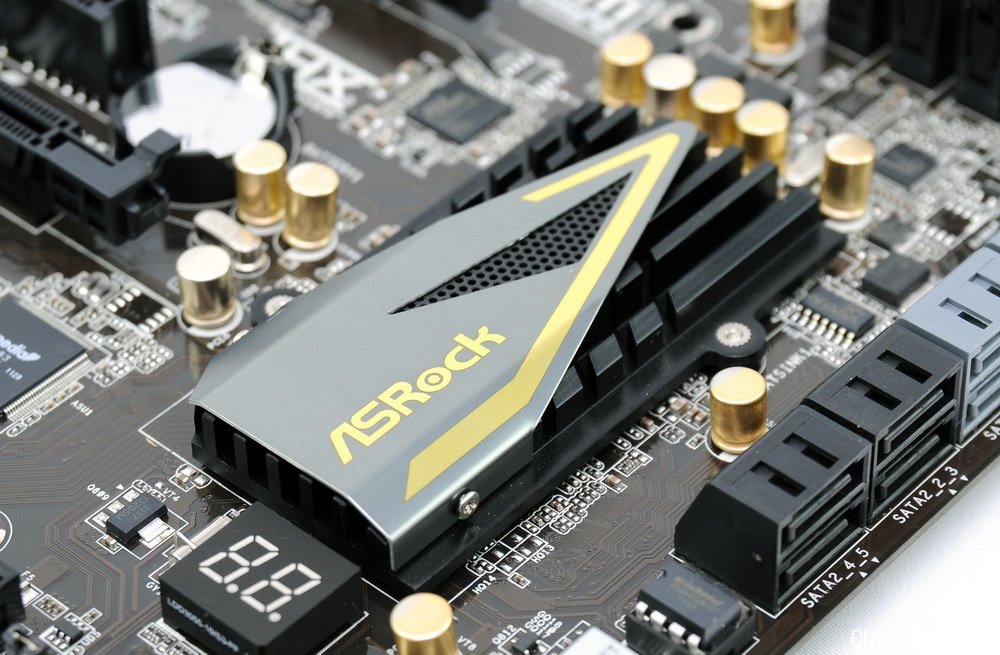

Z77 Extreme6晶片組上也有加裝散熱器,比Extrem4體積大能提供更好的散熱表現
測試環境
看完了基本的ASRock Z77 Extreme6介紹好,當然要給他跑一下效能測試,這此可說是千呼萬喚將Intel Core i7 3770K想盡辦法偷拐搶騙才能帶來此次效能測試
(話說目前Z77都禁止使用Ivy Bridge測試,全都要多謝香港通路雜誌已經開砲將Z77主機板搭配Ivy Bridge測試效能露出,所以哈哈~~~千萬別再來關切XF了,XF不是第一位喔)

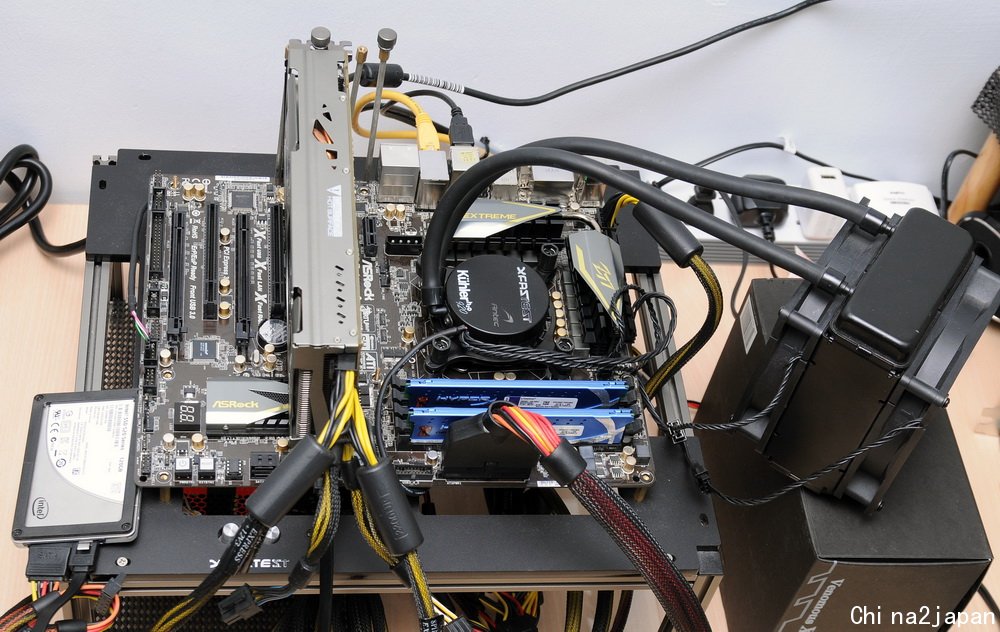

測試設備 - Test Conditions
處理器 CPU :Intel Core i7-3770K
主機板 MB :ASRock Z77 Extreme6
記憶體 MEM :Kingston HyperX DDR3 2400 2GBx2
顯示卡 VGA :GALAXY GTX560Ti White Editon
固態硬碟 SSD:Intel 520 SSD 120GB
電源 PSU :Antec TPQ 1200W OC

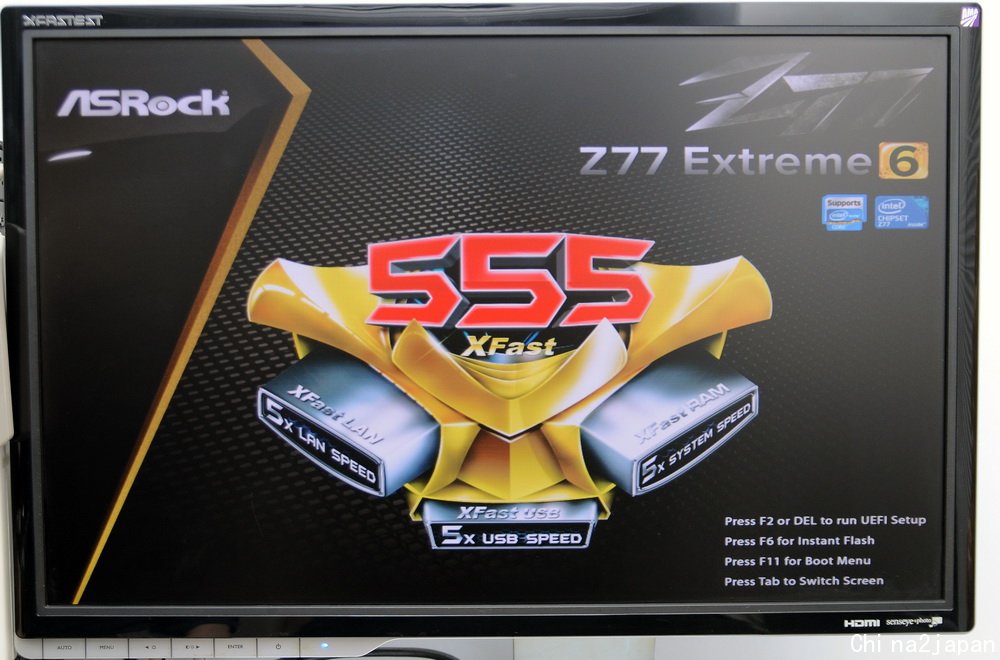

ASRock Z77 Extreme6 開機面

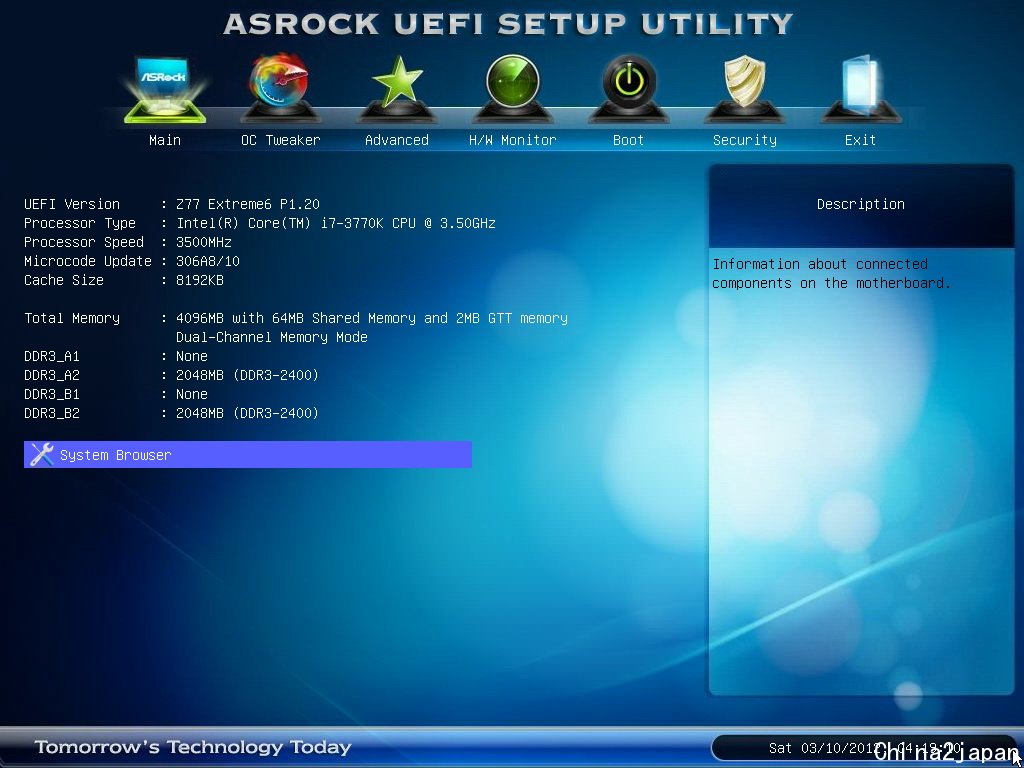

採用UEFI BIOS 設定風格沿用ASRock原有X79主機板UEFI BIOS設定,在官網也有更新版的BIOS提供下載,更多資訊可以從官網取得
http://www.asrock.com/mb/overview.tw.asp?Model=Z77%20Extreme6

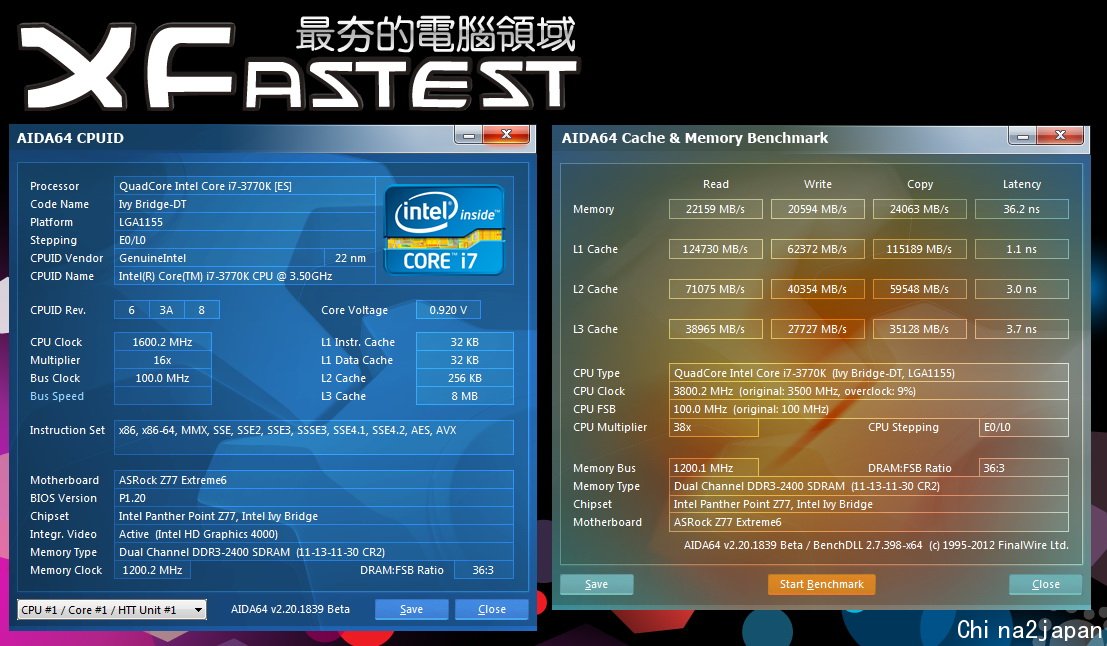

開機進到系統取得資訊
測試比較 - Default
此次測試重點將放在 基本效能測試 和 Ivy Bridge 加上 Lucid Virtu Universal MVP 效能提升測試
先來看看各項ASRock Z77 Extreme6 的基本測試數據

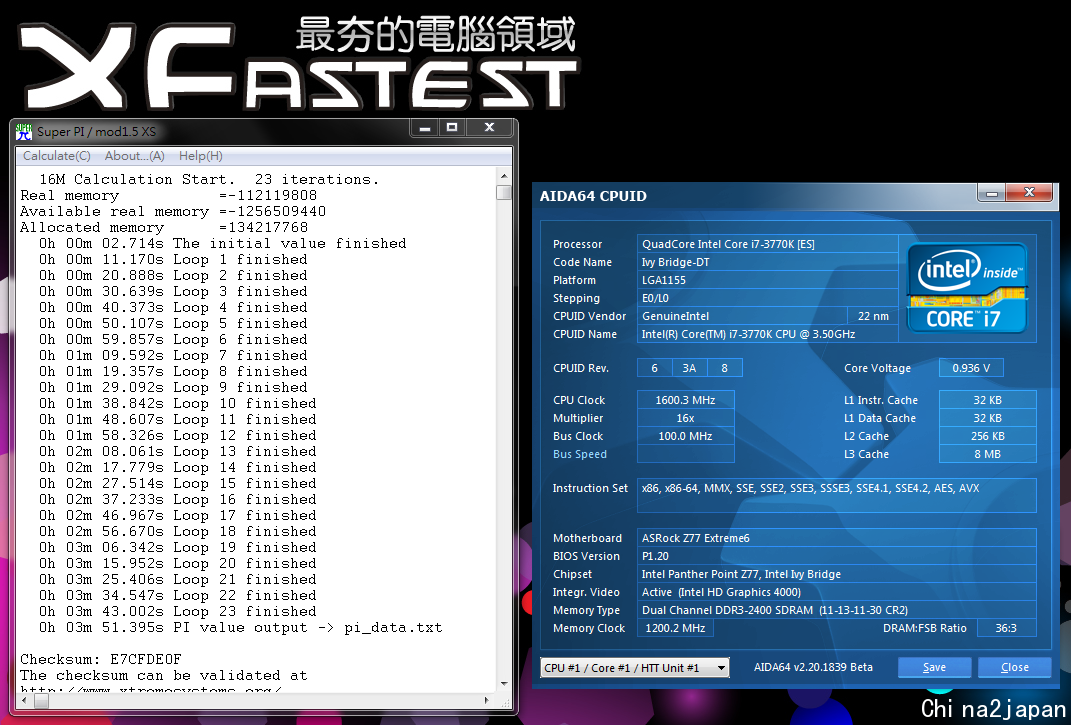

浮點運算 SuperPI 16M

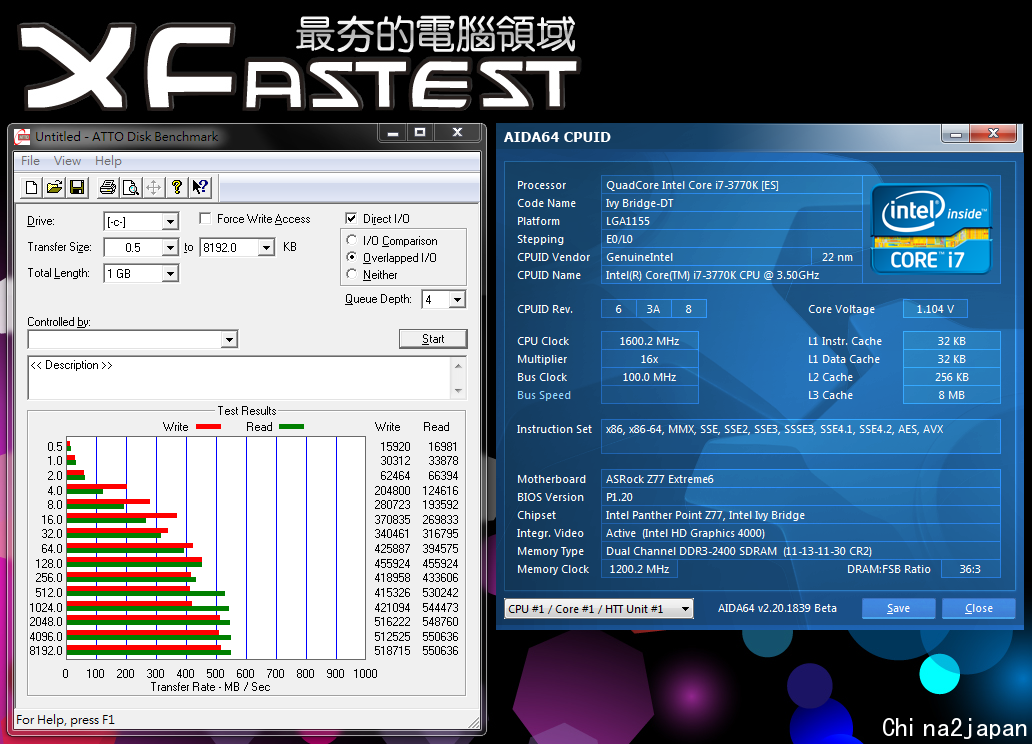

SATA3效能測試 ATTO

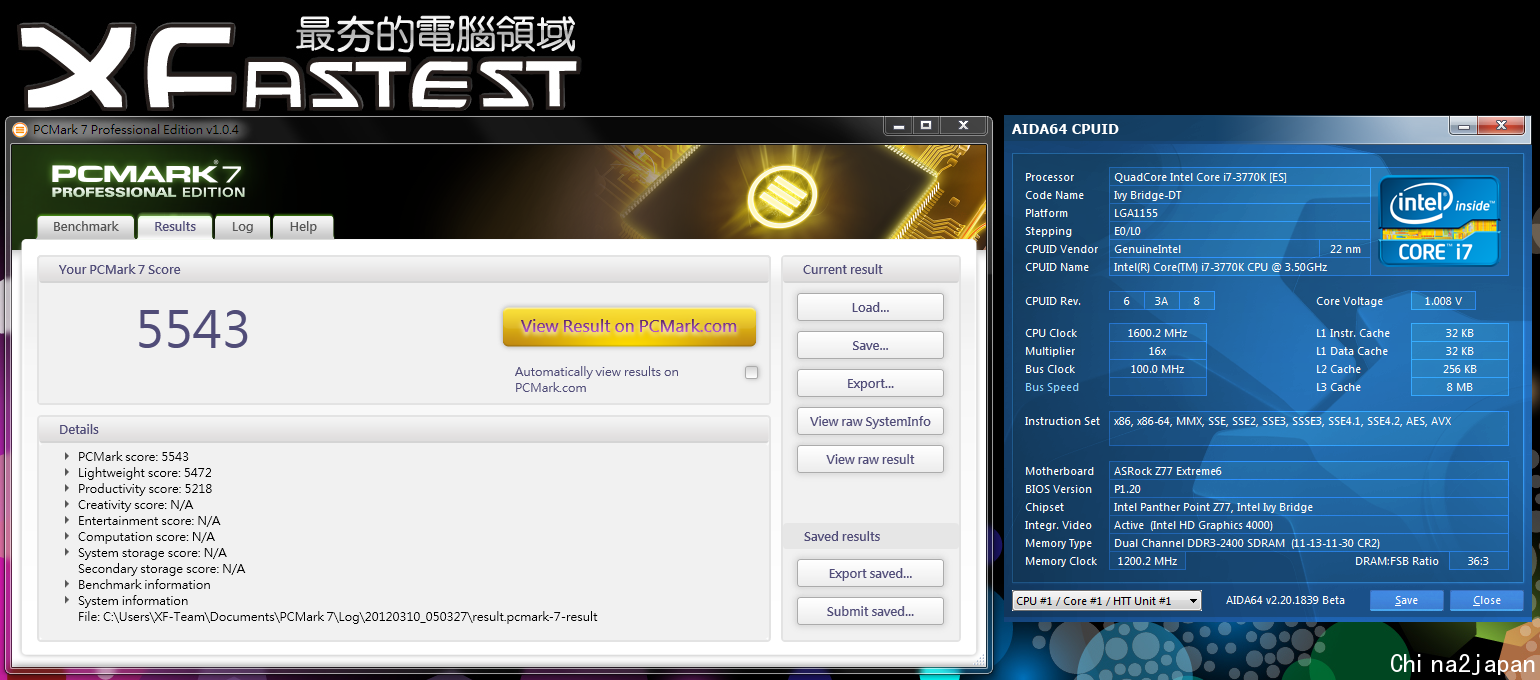

PCMark 07

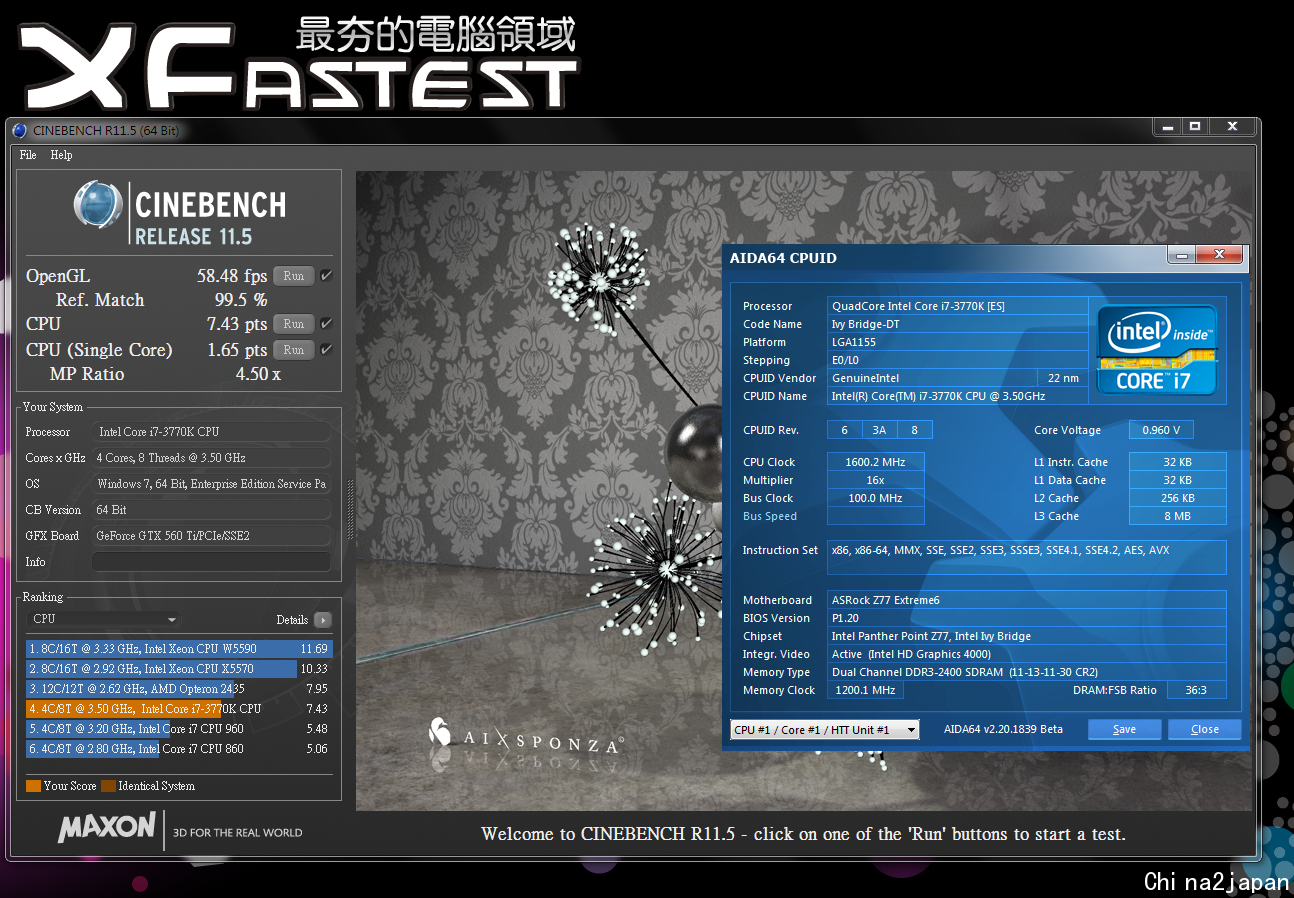

CINEBENCH R11.5

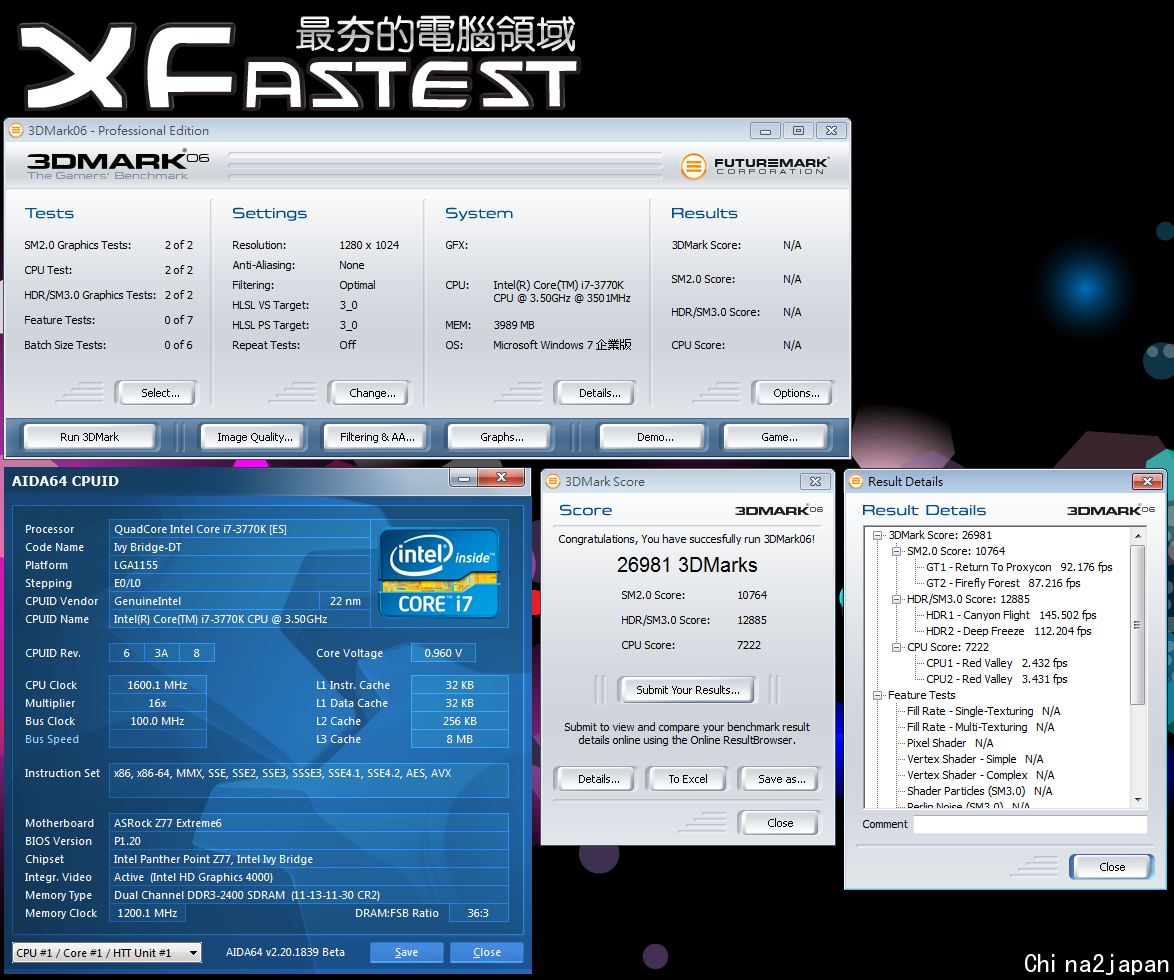

3DMark 06

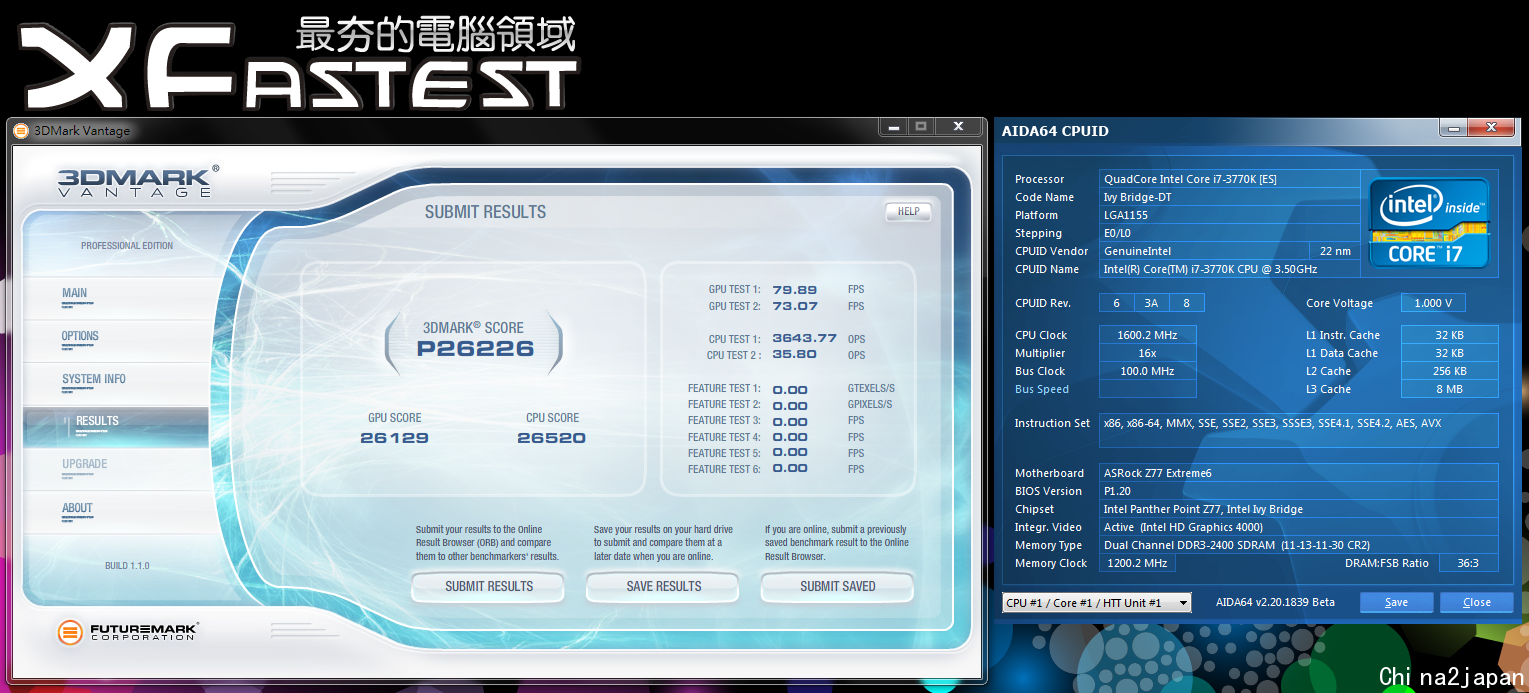

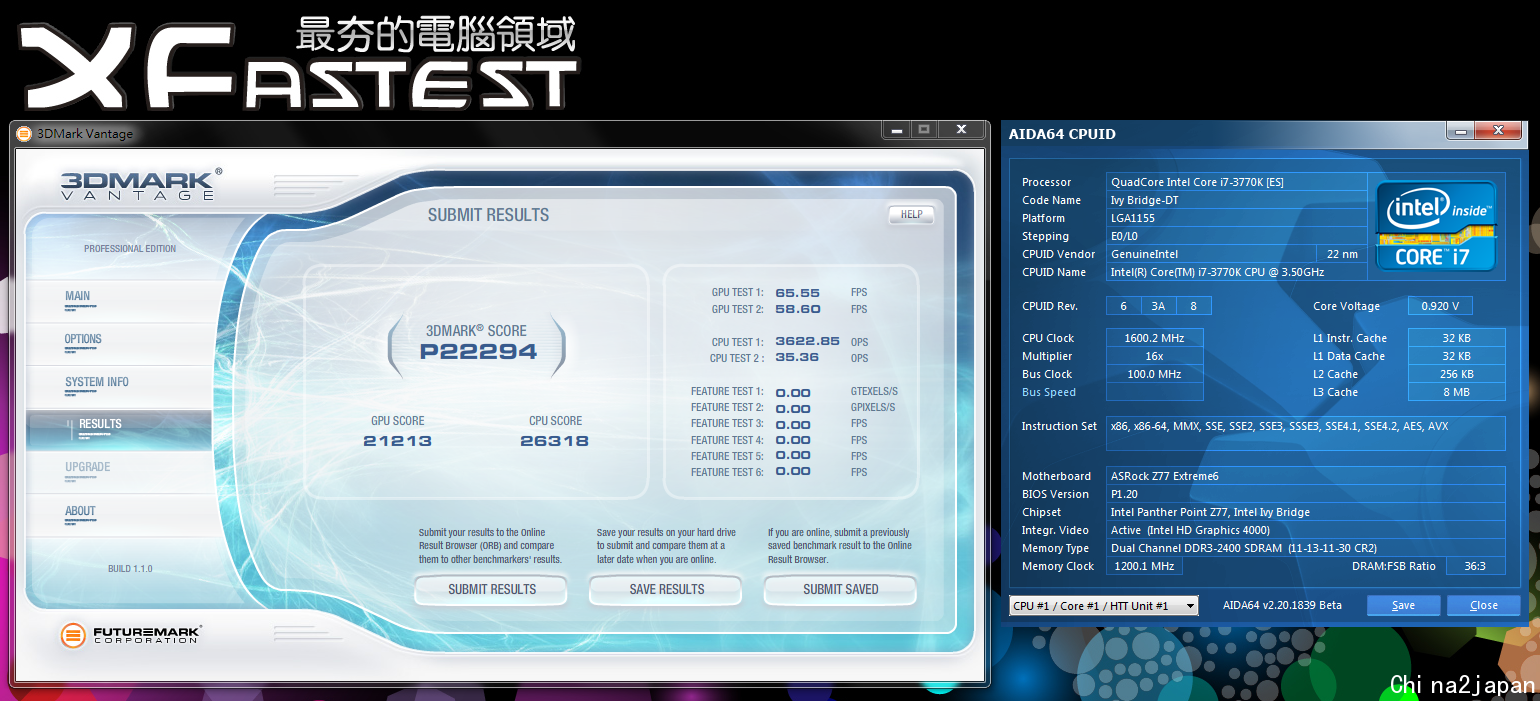

3DMark VANTAGE

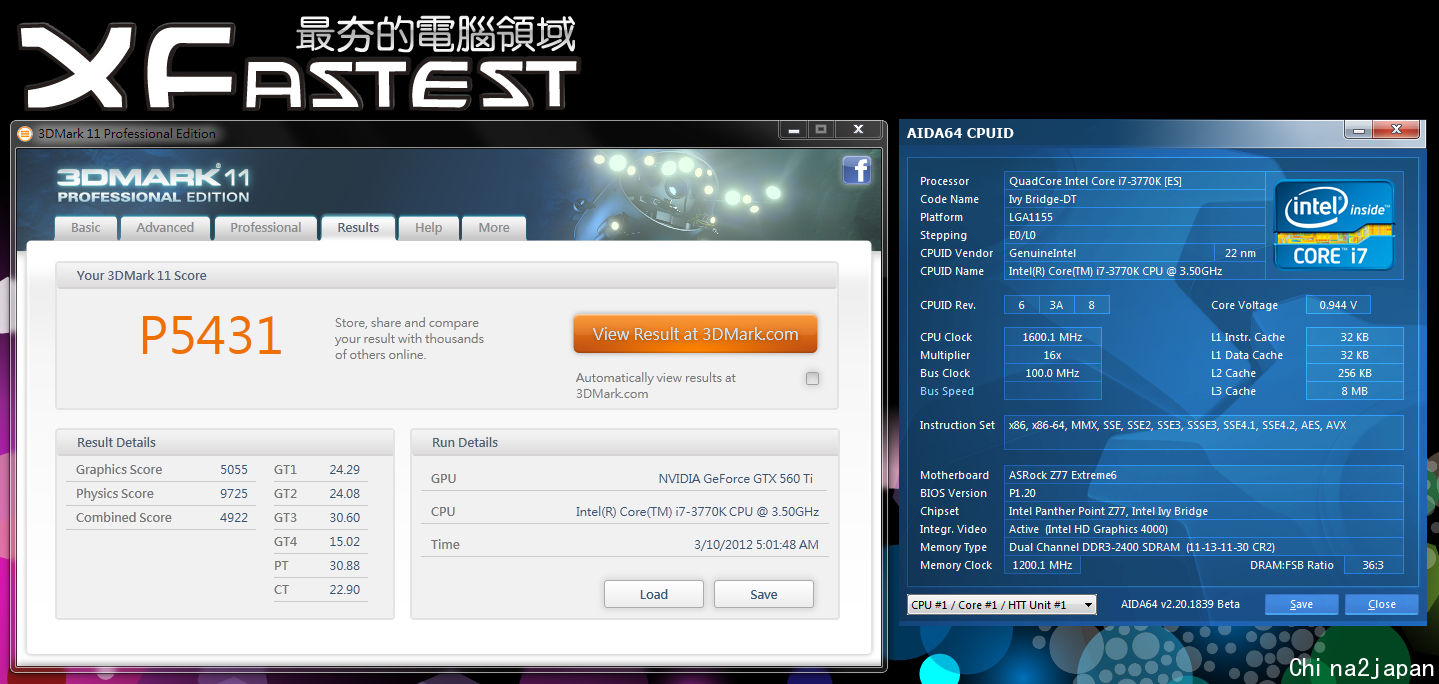

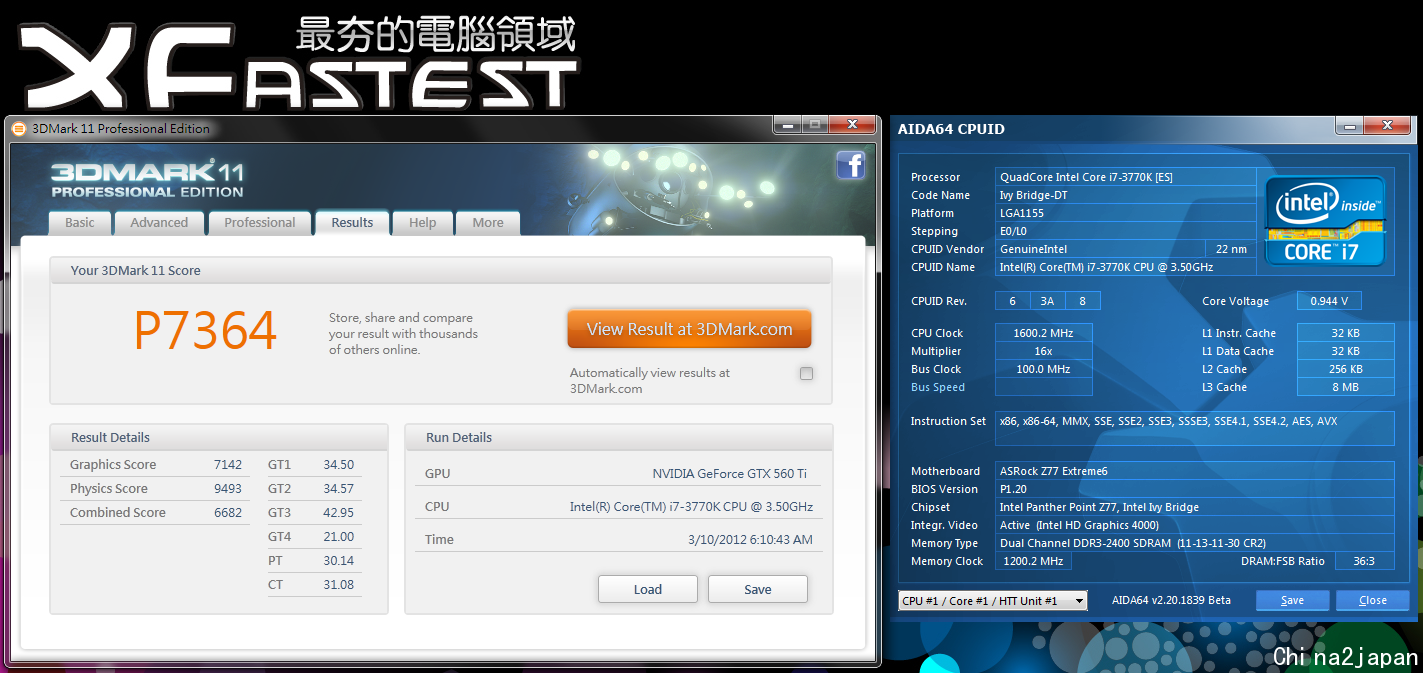

3DMark 11
測試環境-Virtu MVP
相關顯示卡測試 再搭配 Lucid Virtu Universal MVP 再進行測試,測試過程最大差異就是運行3DMARK相關軟體,所以來看看效能的提升。

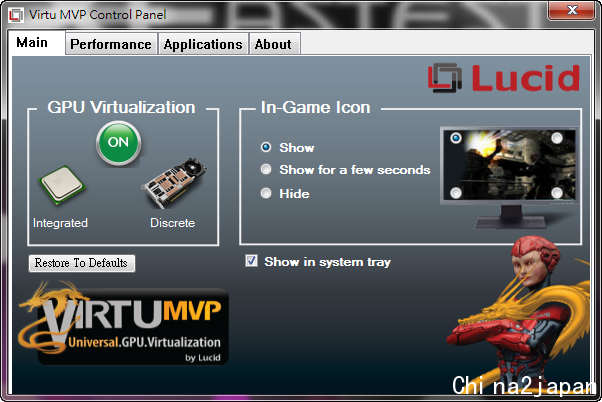

Virtu Universal MVP 軟體在光碟片中有提供安裝程式,安裝完成後可以設定開or關,並可設定顯示Logo位置

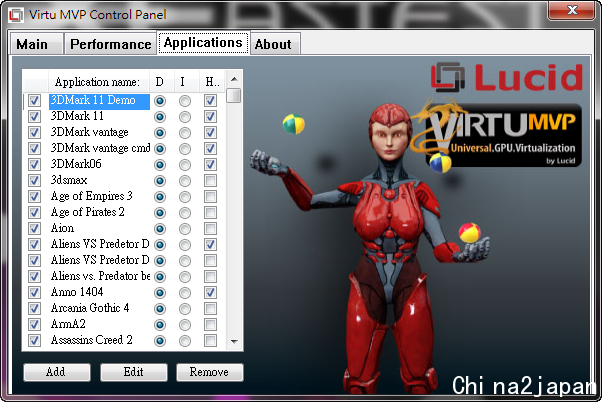

並有相關軟體相容性選單

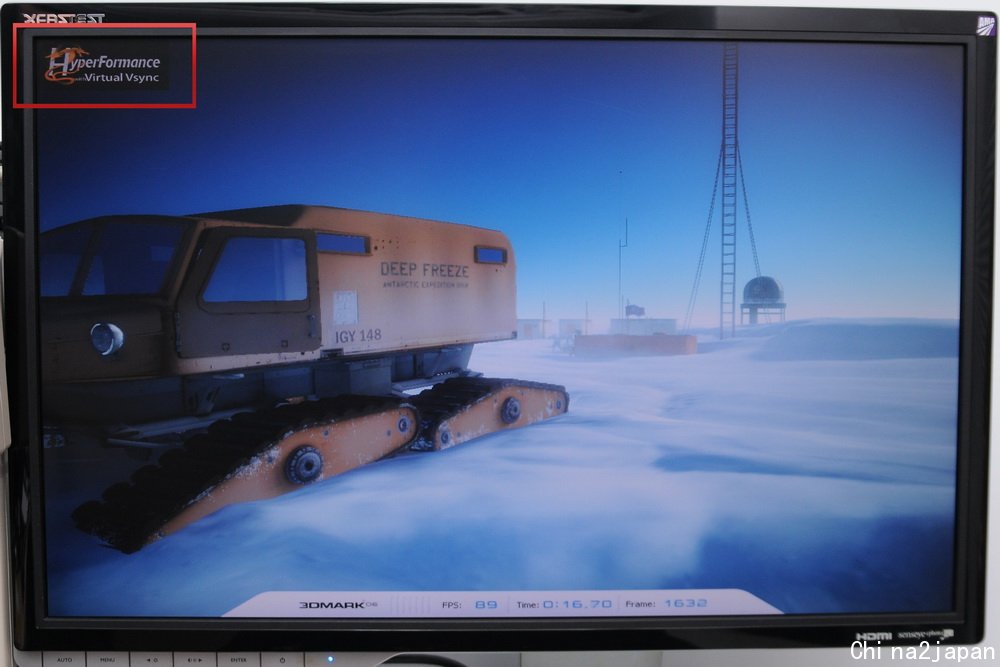

測試3DMARK 如果開啟 Virtu Universal MVP 左上角將會顯示Virtu MVP Logo
3DMark 06 with Virtu Universal MVP
3DMark VANTAGE with Virtu Universal MVP
3DMark 11 with Virtu Universal MVP

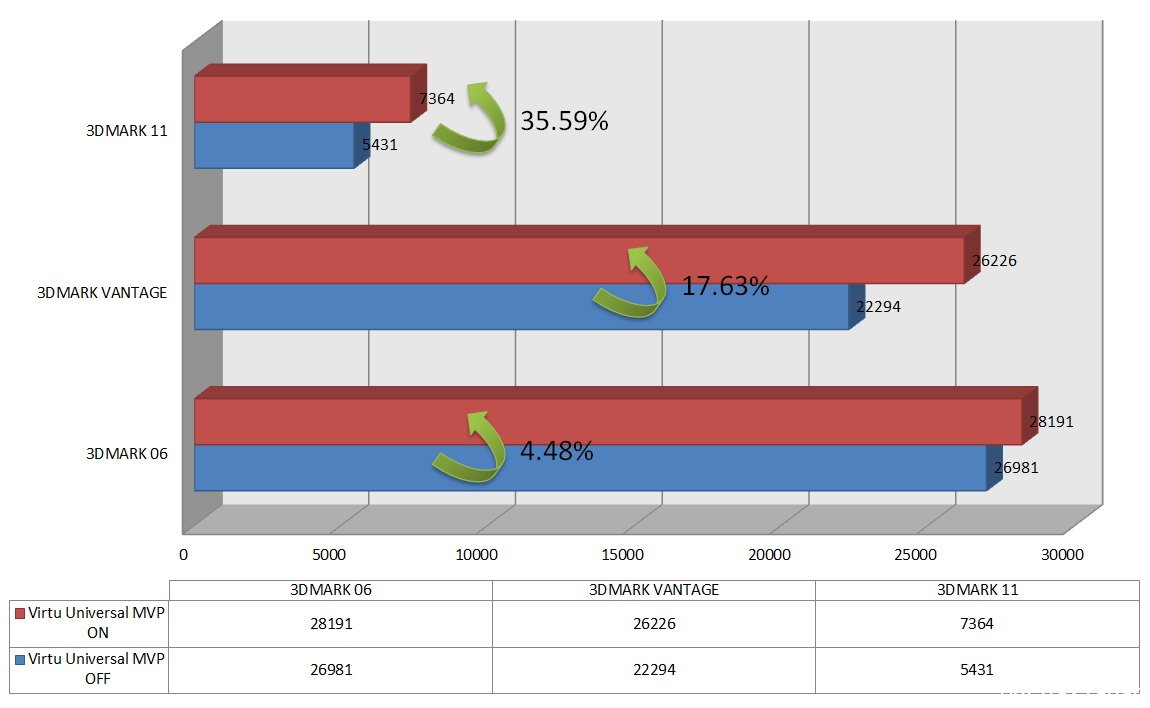

比較圖表
結論
整體而言ASRock Z77 Extreme6 搭載Ivy Bridge 3770K在各項測試下效能表現都能超越Z68 搭載Sandy Bridge 2700K,ASRock Z77 Extreme6 本身最大的特色就是提供了一組mini PCIe;同時搭配3770K後並安裝Lucid Virtu Universal MVP 提升顯示卡效能,這可說是Z77搭配Ivy Bridge最強的特色。
ASRock 此次在記憶體效能相容性也有大幅度的改善,可以將記憶體效能再度推上另一個規格速度高峰,ASRock 555 XFast RAM, XFast LAN, XFast USB 可說是將效能精益求精的整合;等到通路開始販售之後此組合將會是主流市場最夯的機種。主機板建議售價約為NT$7990。
其他在ASRock Z77 Extreme6 功能特色將會再依序介紹
產品特色
XFast 555 有感科技 : XFast RAM / XFast LAN / XFast USB
記憶體使用最佳化、更快的網路連接、更強的USB速度
Intel® Smart Connect 技術
Intel® Smart Connect (智慧連接) 技術能讓電腦在待機狀況中,自動開機並更新 Web Apps 訊息,下載 email 郵件、連結 Twitter、Facebook 等社群狀態後,再進入待機狀態,讓用戶在下次重喚醒電腦時,立即能查閱最新消息。
Intel® Rapid Start 技術
Intel® Rapid Start (快速啟動)允許系統從休眠模式中快速回復,僅需 5 – 6 秒即可重新啟動,讓電腦完全休眠而不耗電,並且能夠記住休眠前的狀態。
華擎 OMG (網路守門員)
快速、簡單、免費–華擎 OMG (網路守門員) 技術可讓您透過 BIOS 調整在指定時間段, 對網路設定禁用或使用限制。管理員可以設定授權允許其他使用者上網的起始時間和結束時間。
Internet Flash
Internet Flash 雲端升級功能會從華擎的伺服器搜尋可用的 UEFI 軔體。系統可以自動從華擎的伺服器上偵測到最新的 UEFI 檔案,並在 UEFI 工具程式裡更新, 不需要進入 Windows® 作業系統即可進行更新。
更多文件參考
The Ivy Bridge Preview: Core i7 3770K Tested by AnandTech
http://www.anandtech.com/show/5626/ivy-bridge-preview-core-i7-3770k
感謝收看~~~
