日本电子维修技术 主板【转帖】電競旗艦!ASRock華擎 Fatal1ty X79 Pr





Fatal1ty系列主機板特殊的滑鼠Port與顯眼的造型配色,再加上知名電玩好手Johnathan 「Fatal1ty」Wendel 代言,可說是在去年刮起一陣不小的電競旋風。
而華擎延攬超頻冠軍Nick加入團隊之後,開始積極開發超頻主機板的市場,而以旗艦級效能為主打的X79主機板更是超頻過程不可或缺的重要元件。
電玩遊戲中玩家最需要的就是不會Lag的性能表現,超頻需要更穩定的主機板環境達成極限效能,這兩者的結合因而誕生出這張Fatal1ty X79 Professional主機板!

包裝與配件

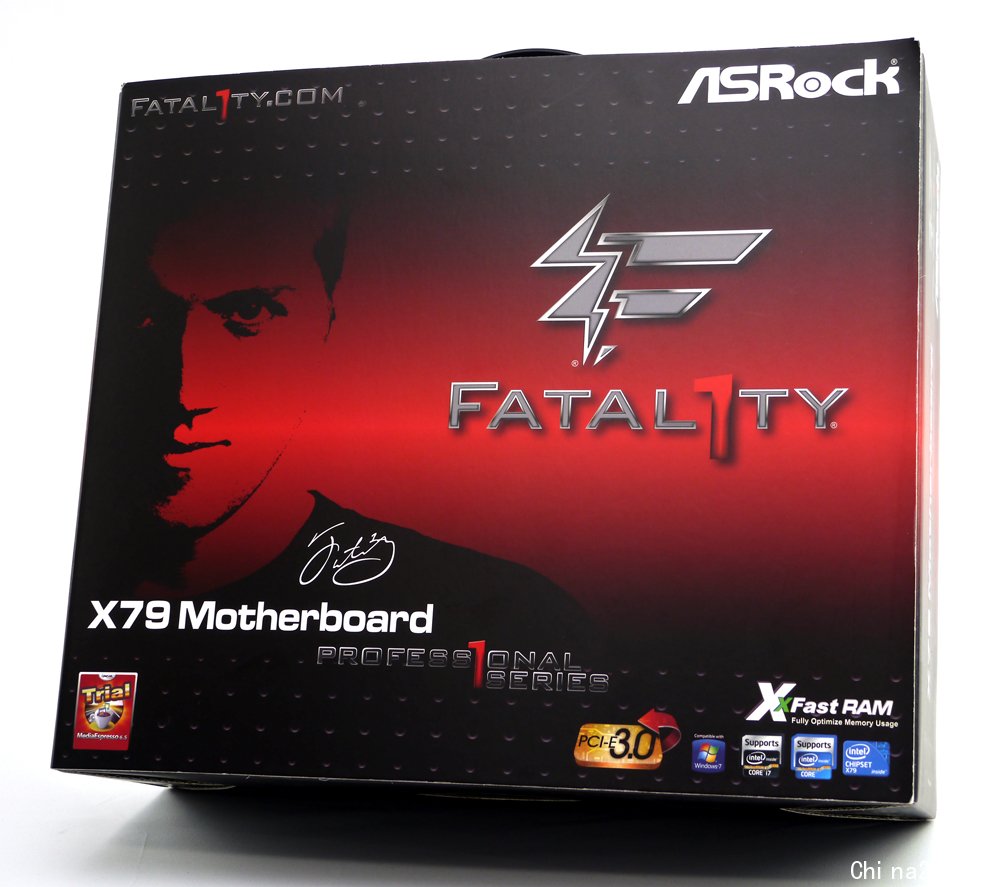

外盒呈現Fatal1ty系列主機板一貫的設計風格

右下角標示支援華擎在X79開始導入的XFast RAM技術

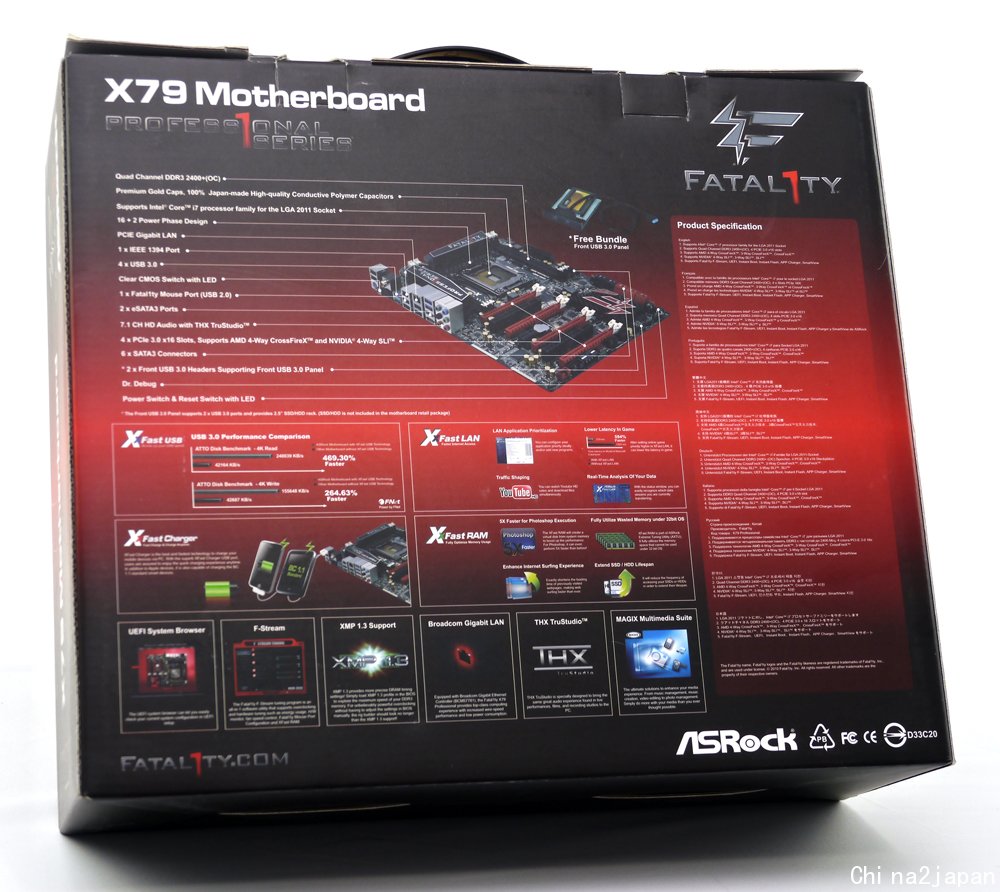

背面為詳細的規格與特色功能標示

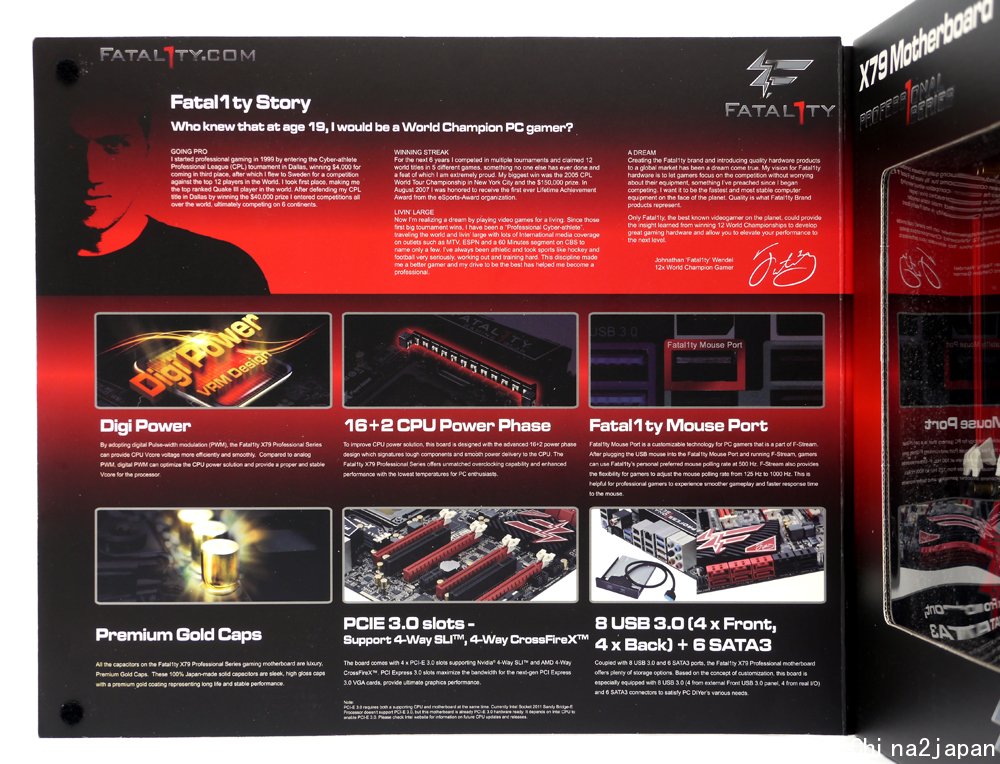

外蓋內側則是Falat1ty介紹與用料解說

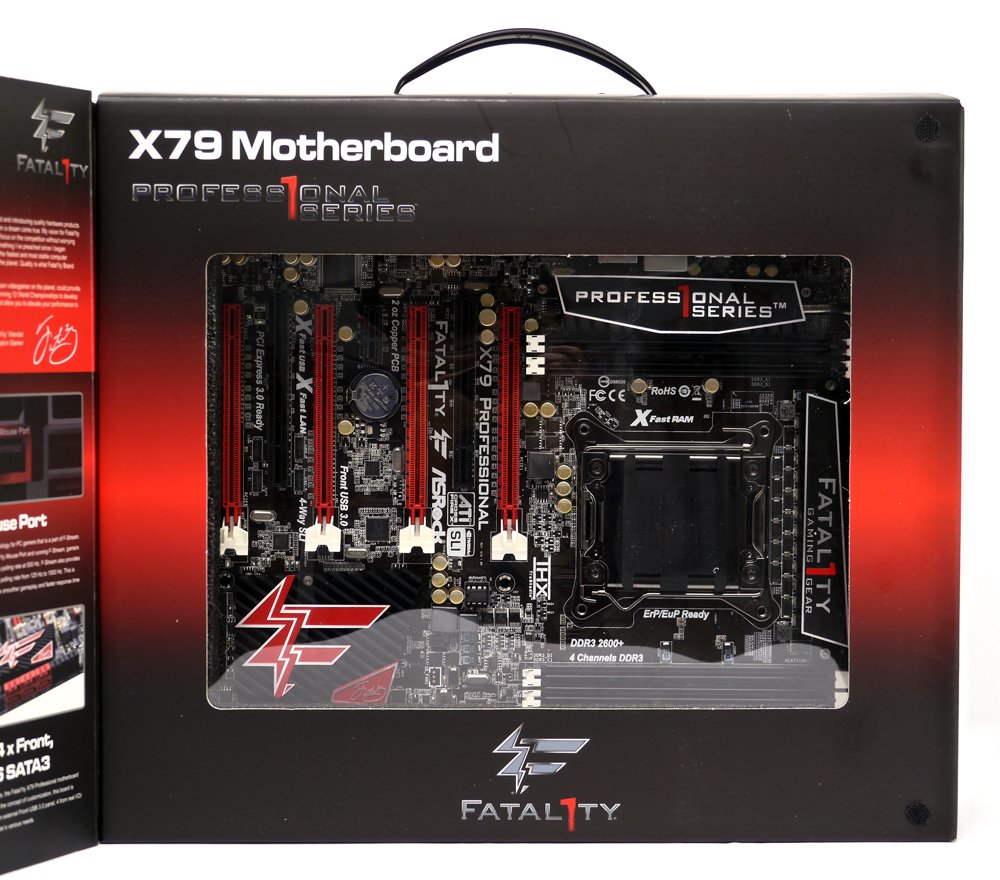

彩盒本體有透視窗,可直接觀賞主機板本體的英姿

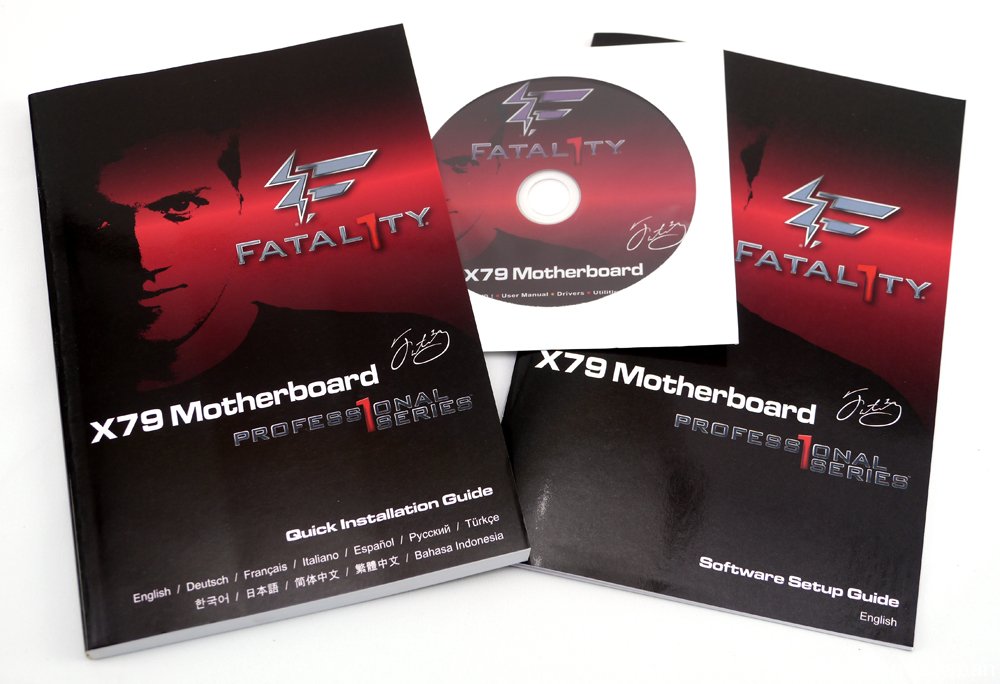

說明書與驅動光碟

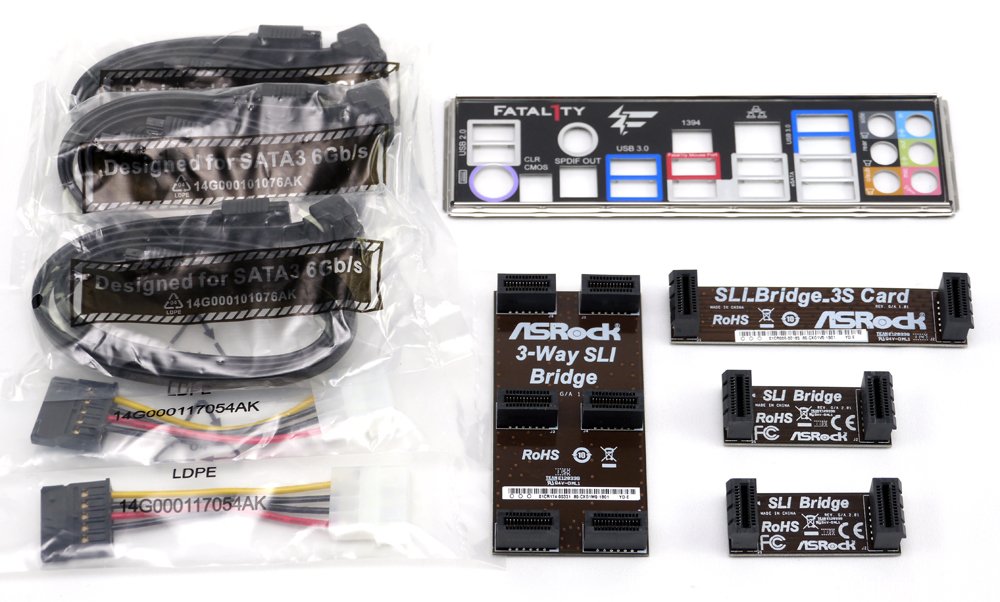

6條SATA 6Gb/s訊號線、2條Molex轉SATA電源線、I/O Port檔板、多種SLI橋接器

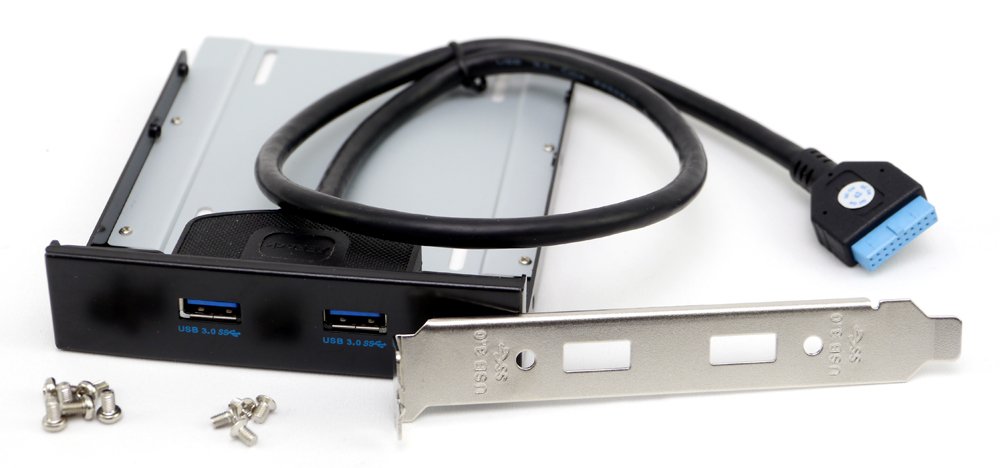

內接式USB 3.0擴充套件,透過換裝檔板可置於前面板或後I/O

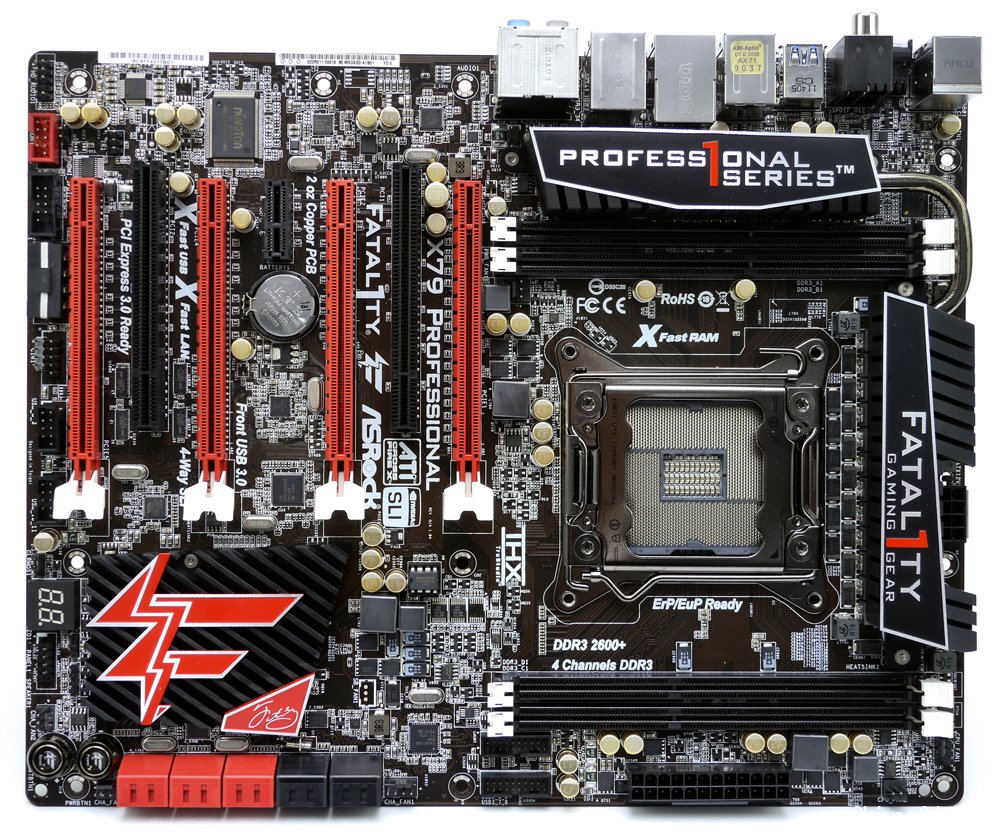

外觀與用料
Fatal1ty一貫的黑紅配色


PCB為亮面黑褐色

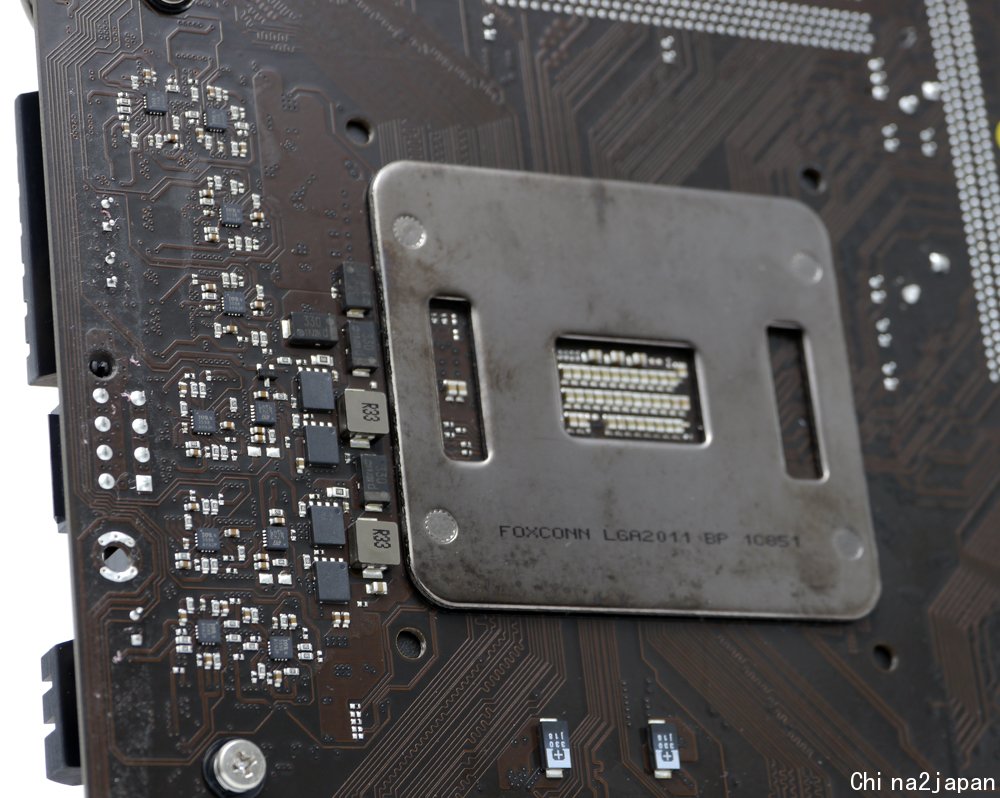

CPU基座採用富士康製品

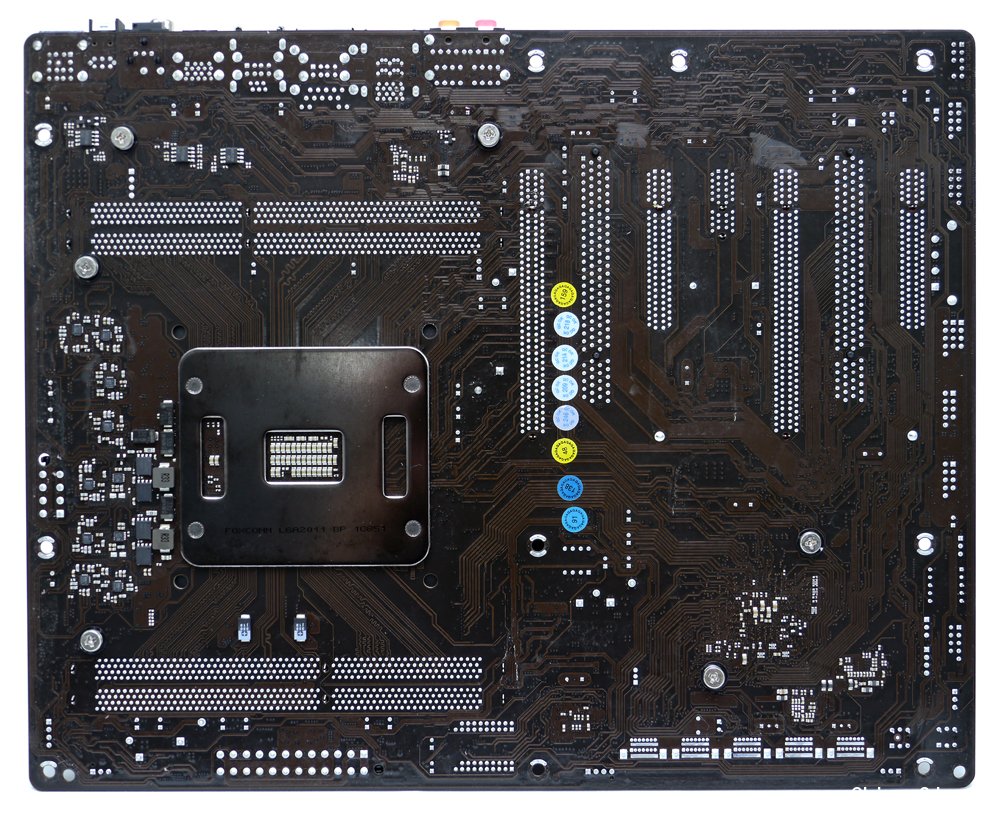

部分PWM供電用料也置於主機板背面

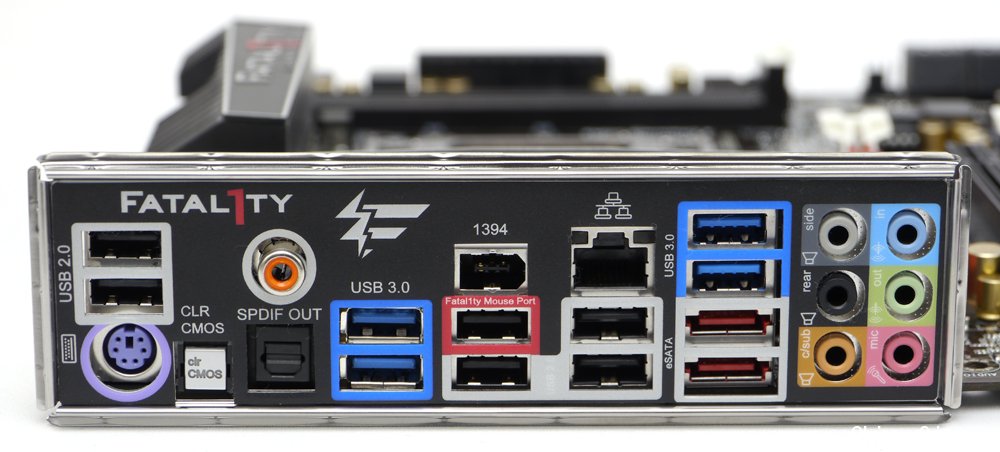

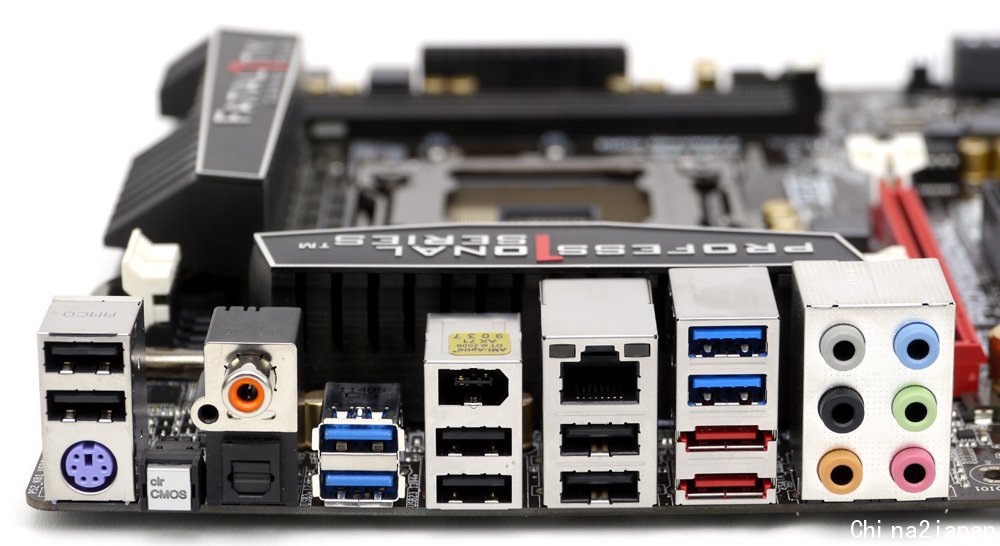

I/O Port

配上檔板應該一目瞭然

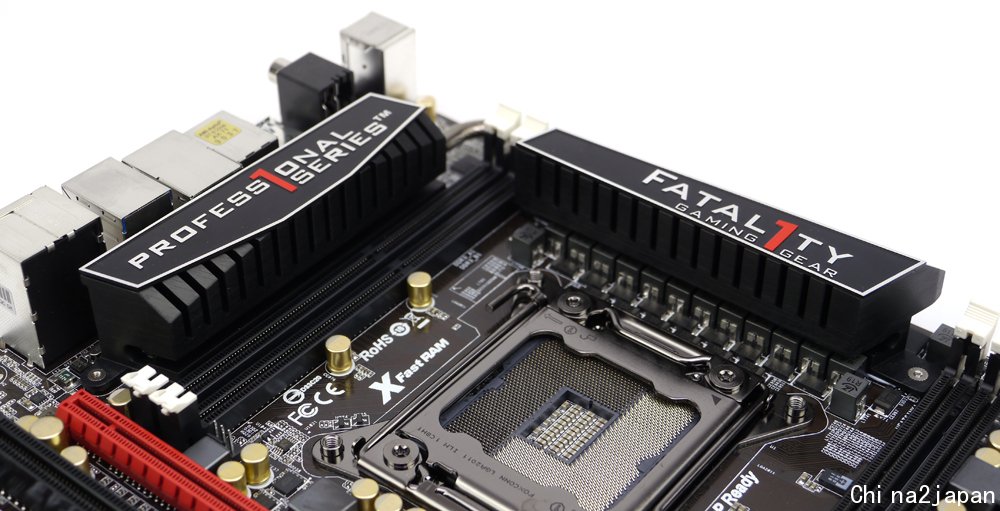

散熱片設計還是與以往的Fatal1ty系列類似,斜切狀帶稜角

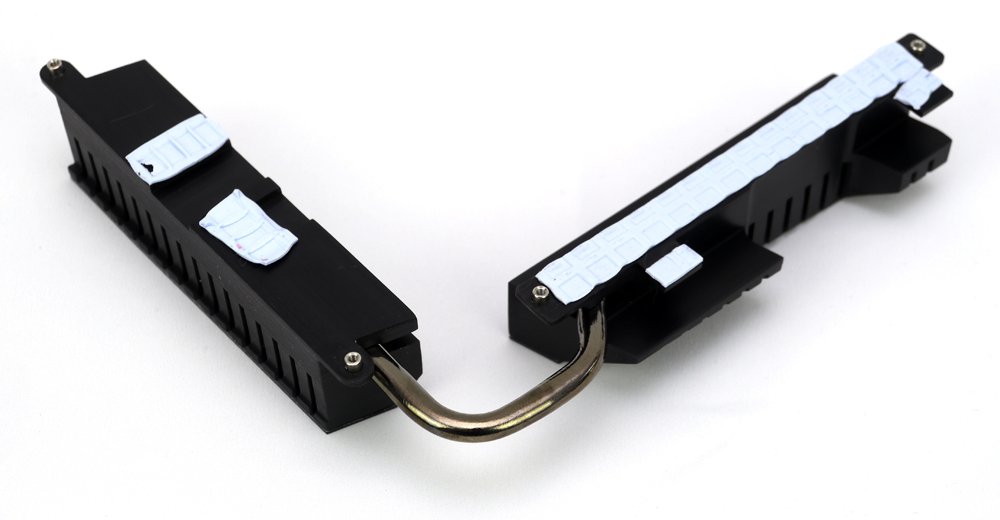

MOSFET散熱片有熱導管貫穿

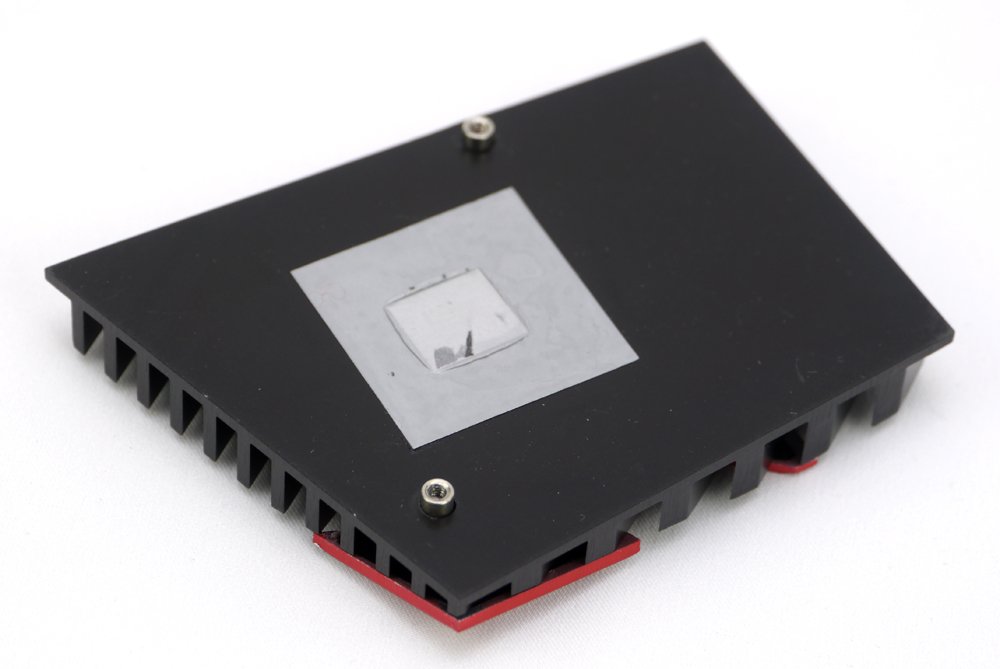

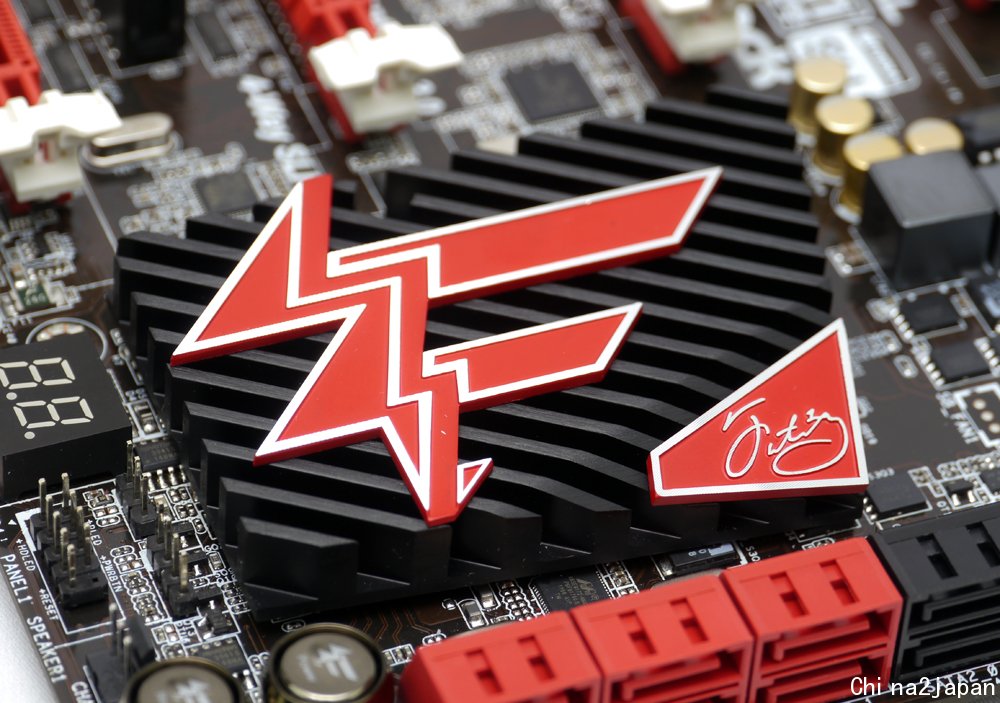

南橋散熱片有著斗大的閃電狀F字樣

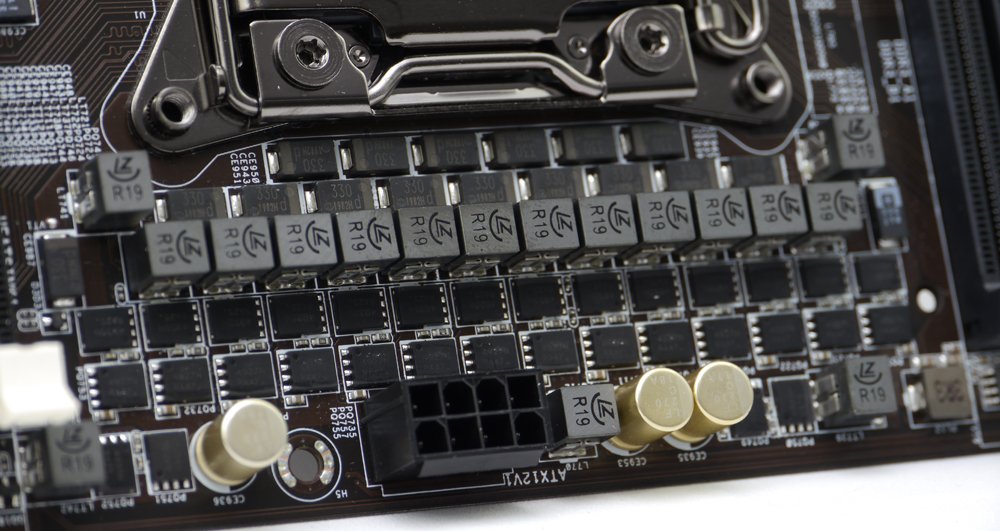

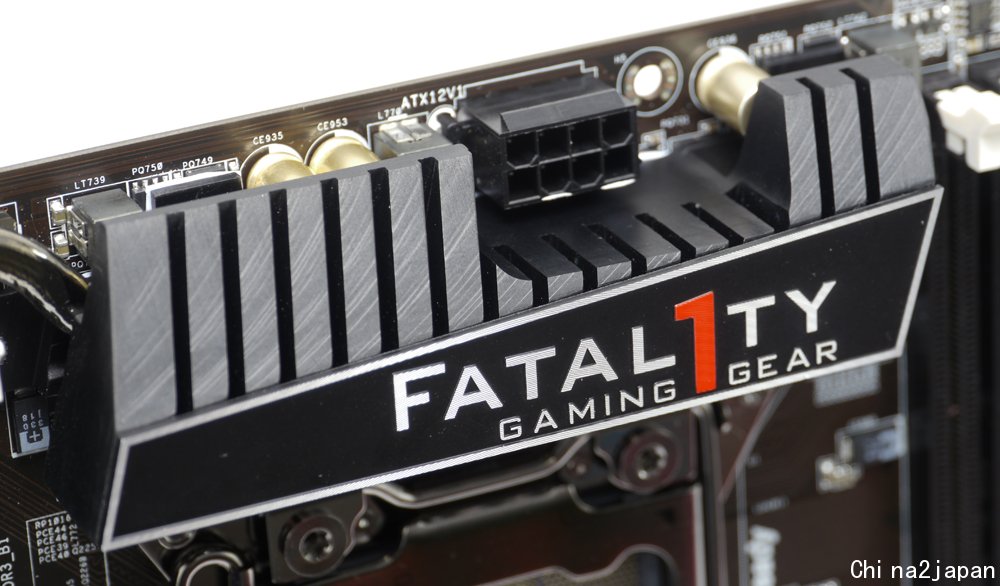

CPU使用16+2相數位供電

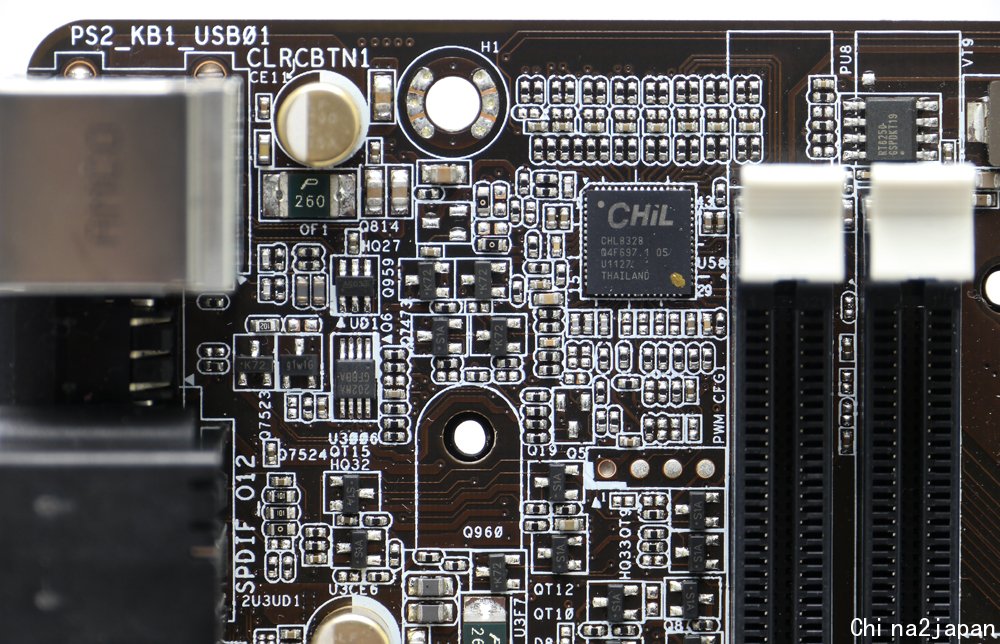

數位供電主控晶片採用CHiL CHL8328

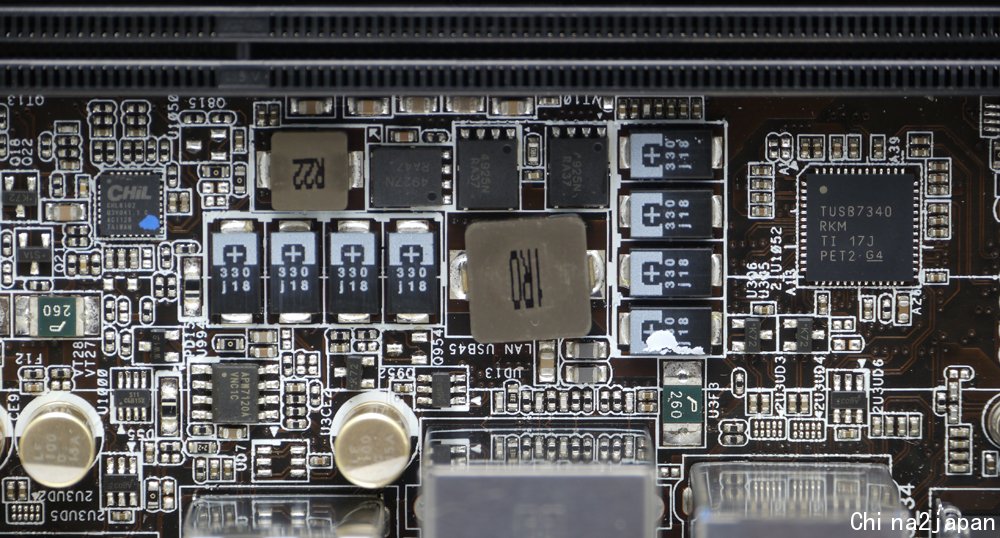

數位供電副控晶片採用CHiL CHL8102,另外USB 3.0控制晶片採用Texas Instruments德州儀器 TUSB7340,可供應4個Port

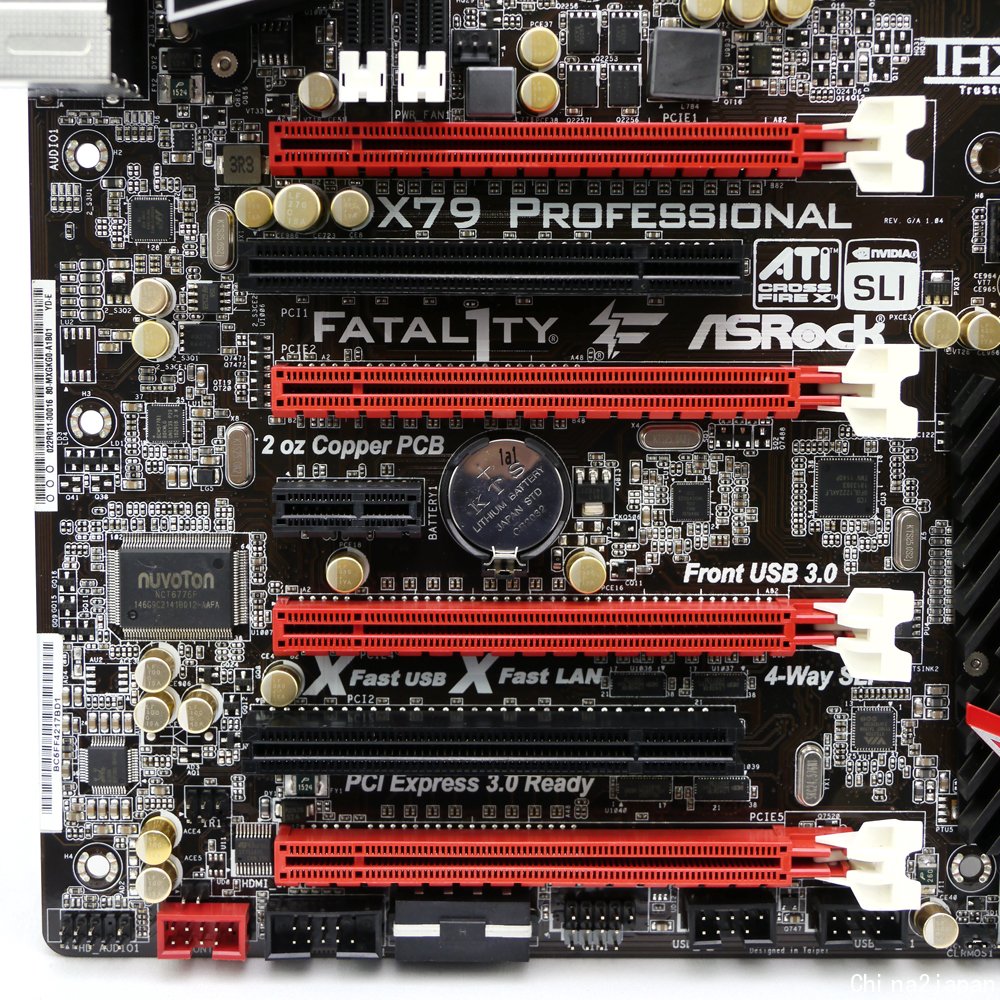

擴充卡插槽

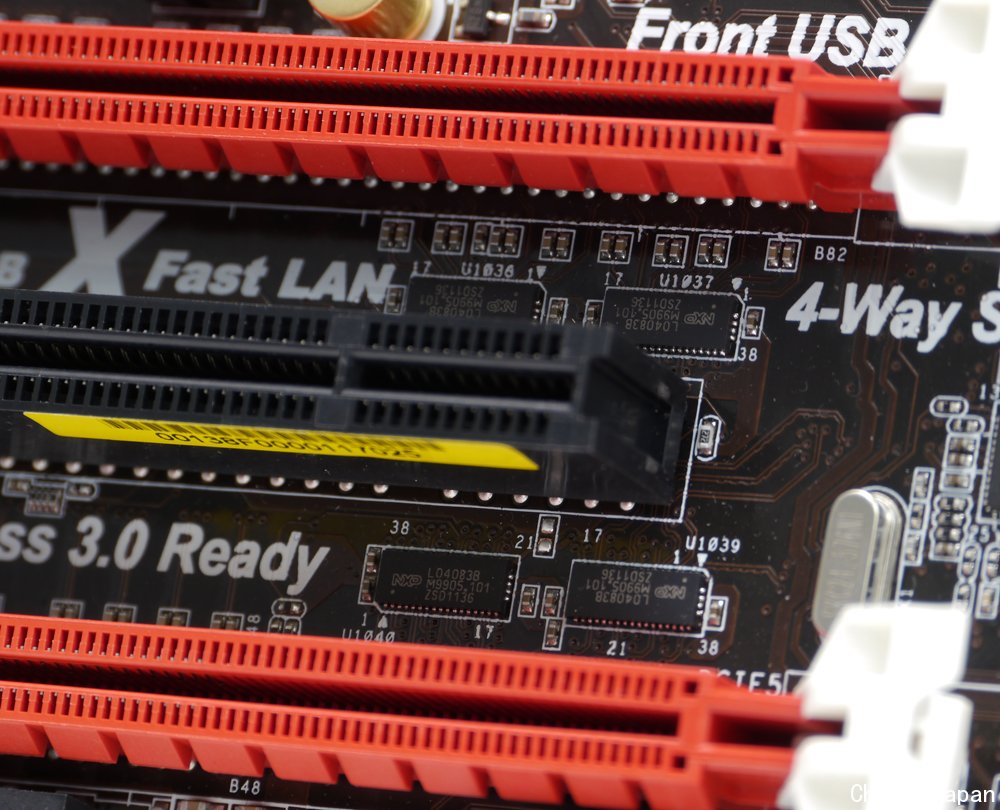

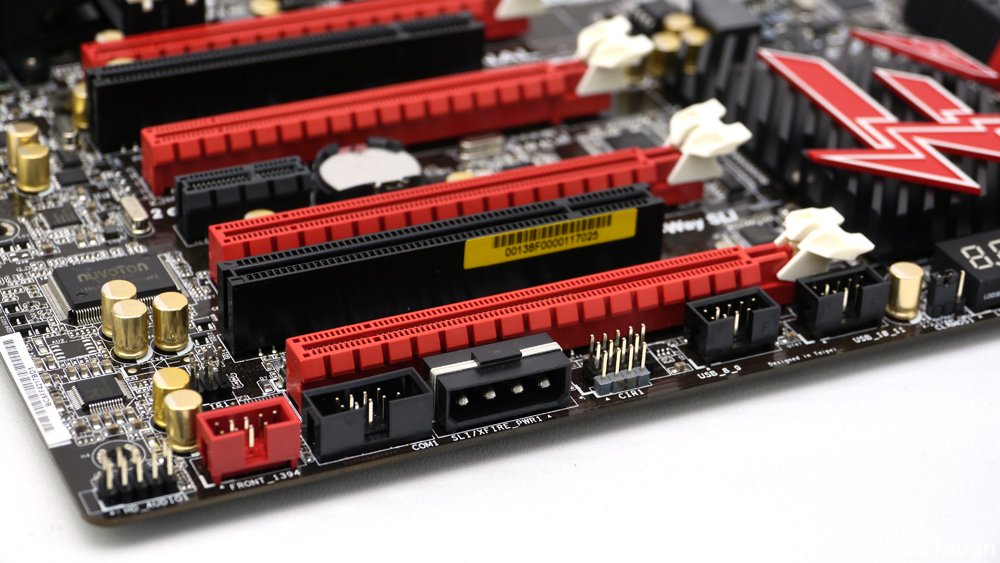

4組PCI-E 3.0 x16(運行x16/8/16/0 模式或 x16/8/8/8 模式)、1組PCI-E 2.0 x1、2組PCI

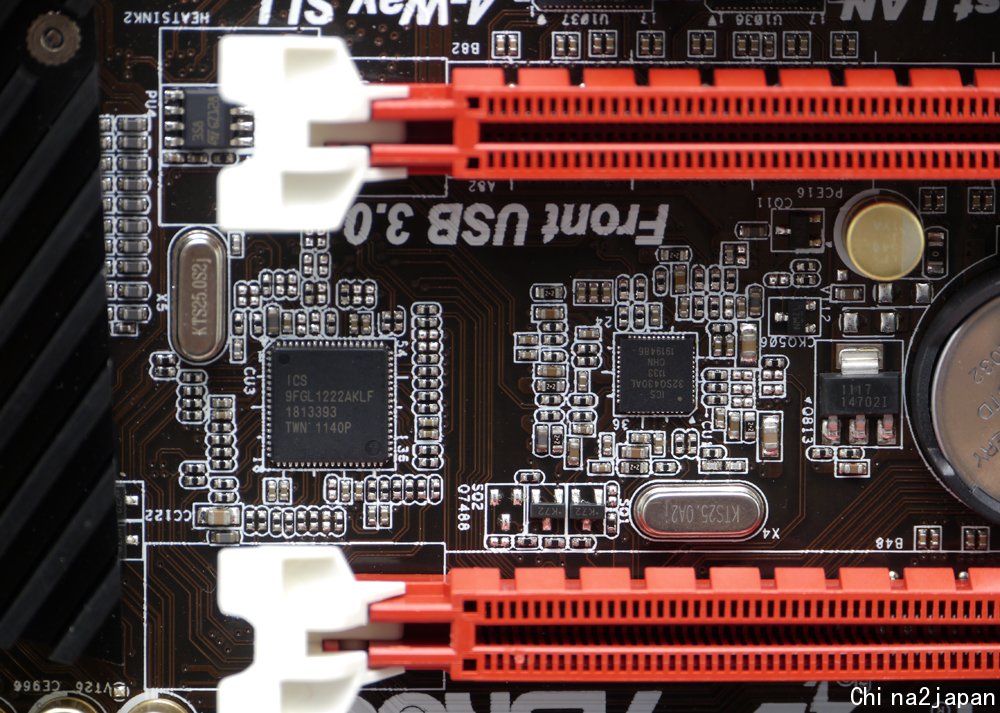

時脈控制器晶片

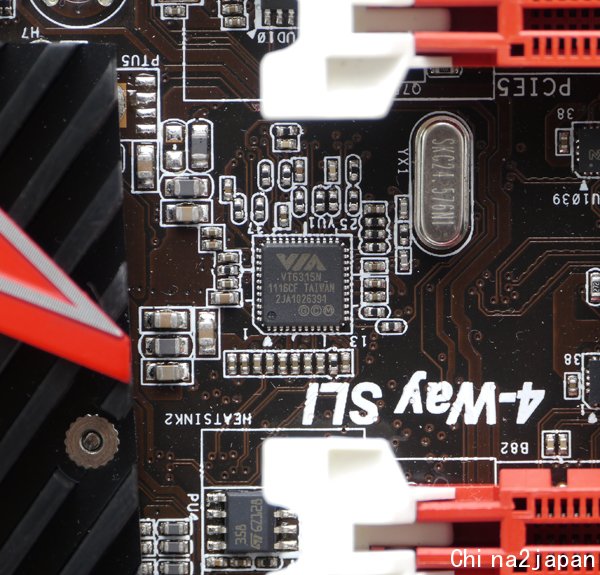

Fire-Wire IEEE-1394a晶片採用VIA VT6315M


雖然目前市售版的Sandy Bridge-E CPU (Core i7-3960X/3930K/3820)僅支援PCI-E 2.0,但主機板上的頻寬切換晶片都支援PCI-E 3.0的訊號

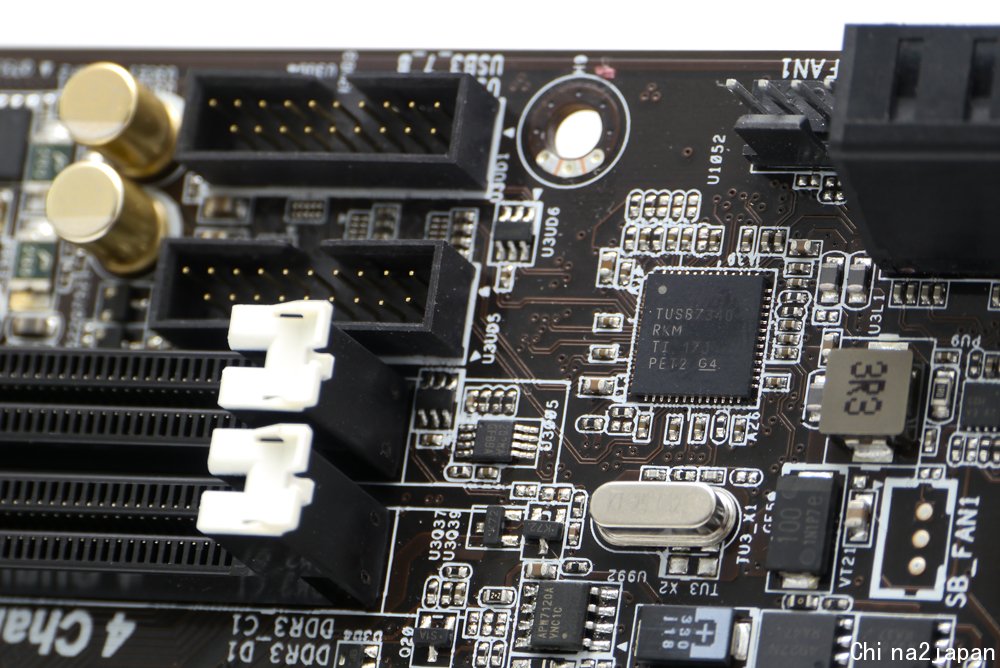

另一顆德儀TUSB7340晶片供應兩組內接式USB 3.0 19 pin接口,共可供應4 Port的USB 3.0

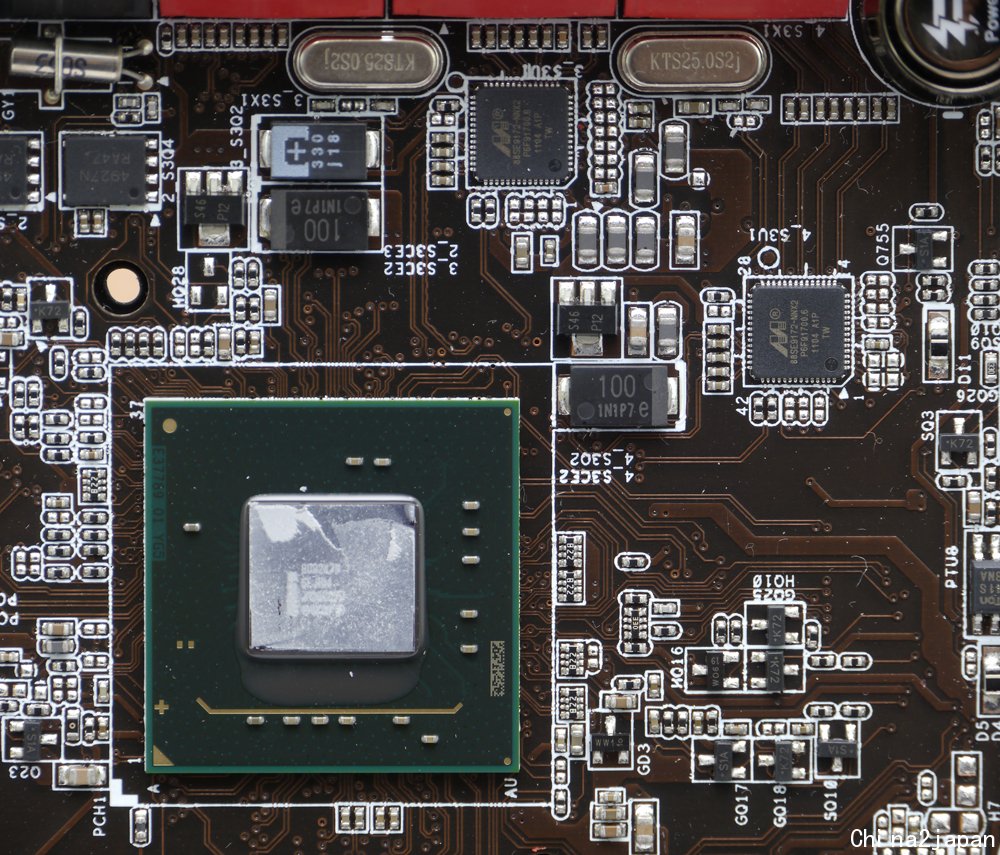

X79南橋PCH晶片本體,2顆Marvell 88SE9172晶片供應4組額外的SATA 6Gb/s Port


另外還有一顆Marvell 88SE9172晶片供應2個e-SATA Port

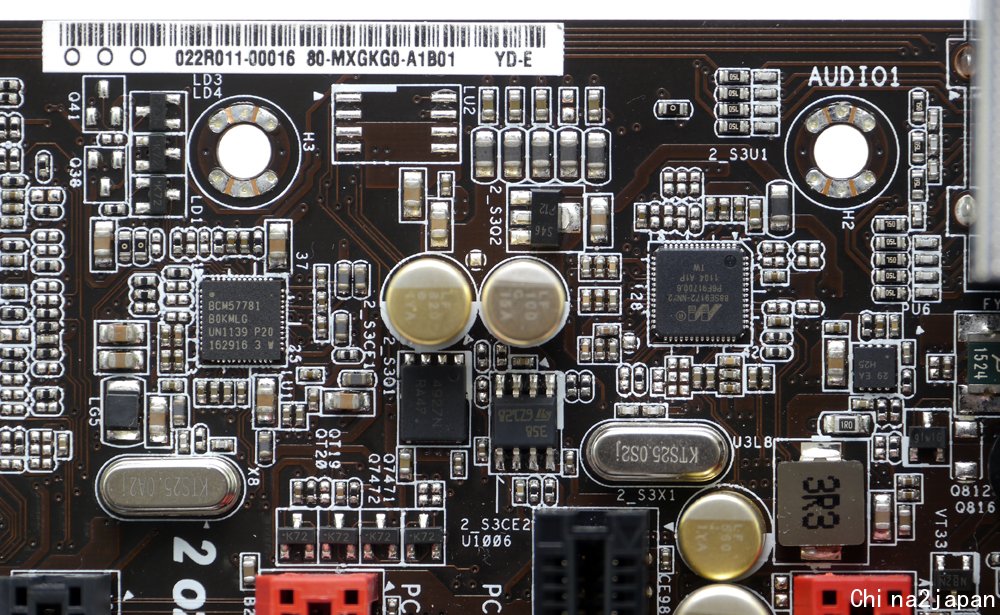

網路控制晶片採用Broadcom BCM57781

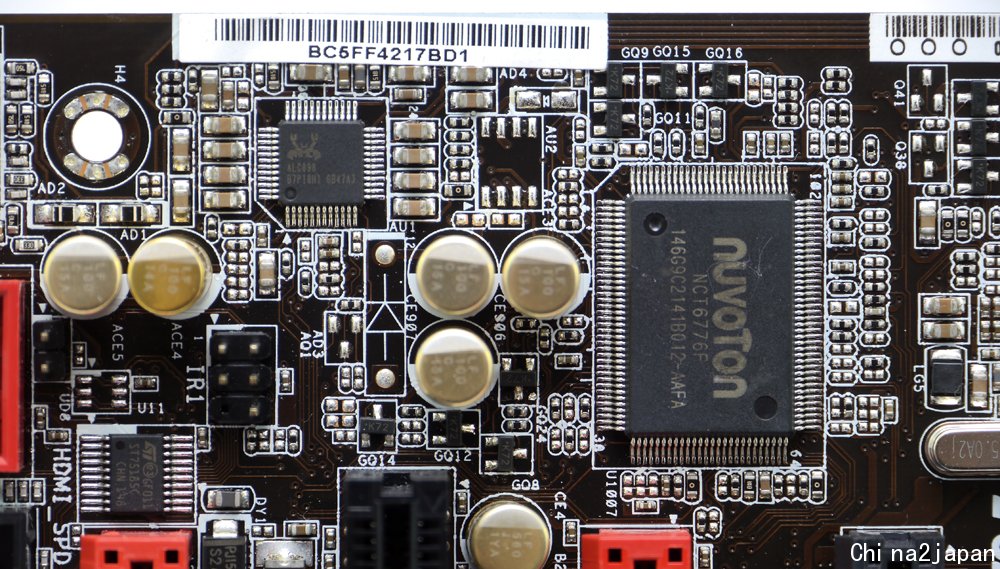

音效控制晶片採用Realtek ALC898,環境監控晶片採用nuvoTon NCT6776F


主機板下緣設有一組Molex接頭,提供多顯卡運行SLI/CrossFireX時的用電

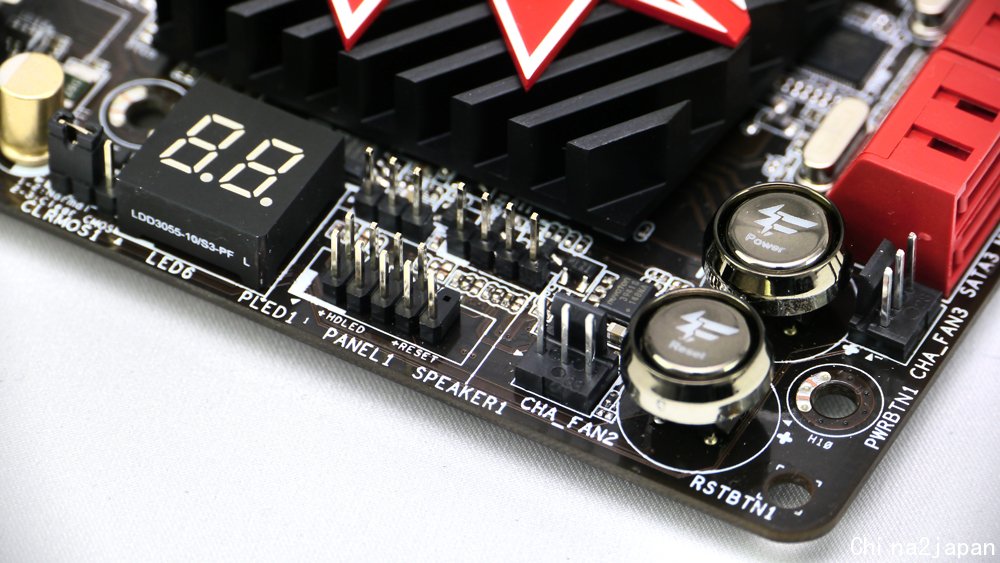

主機板右下角設有實體店員/Reset按鈕及Debug LED燈號

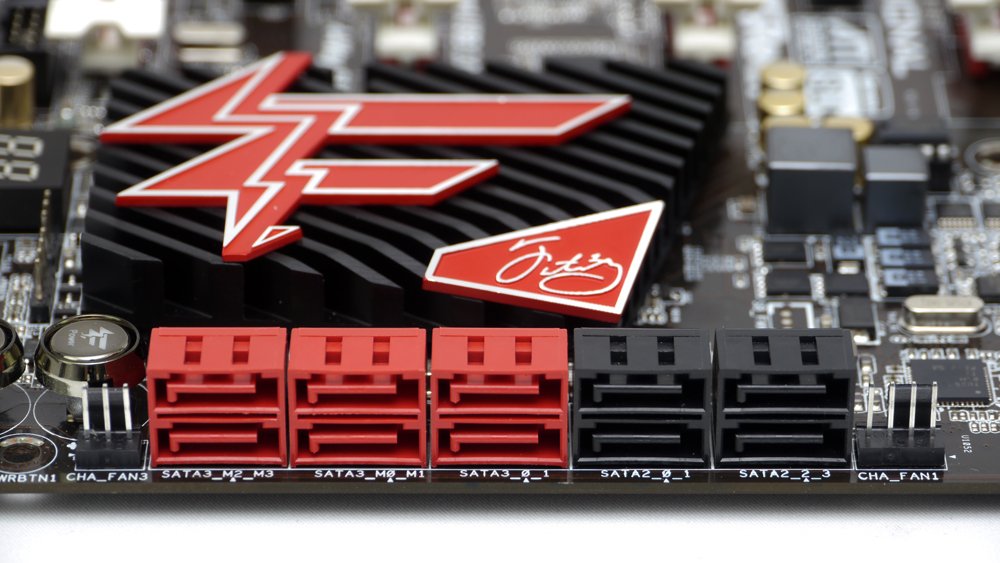

SATA Port

靠左側4個SATA 6Gb/s為Marvell 88SE9172晶片所供應

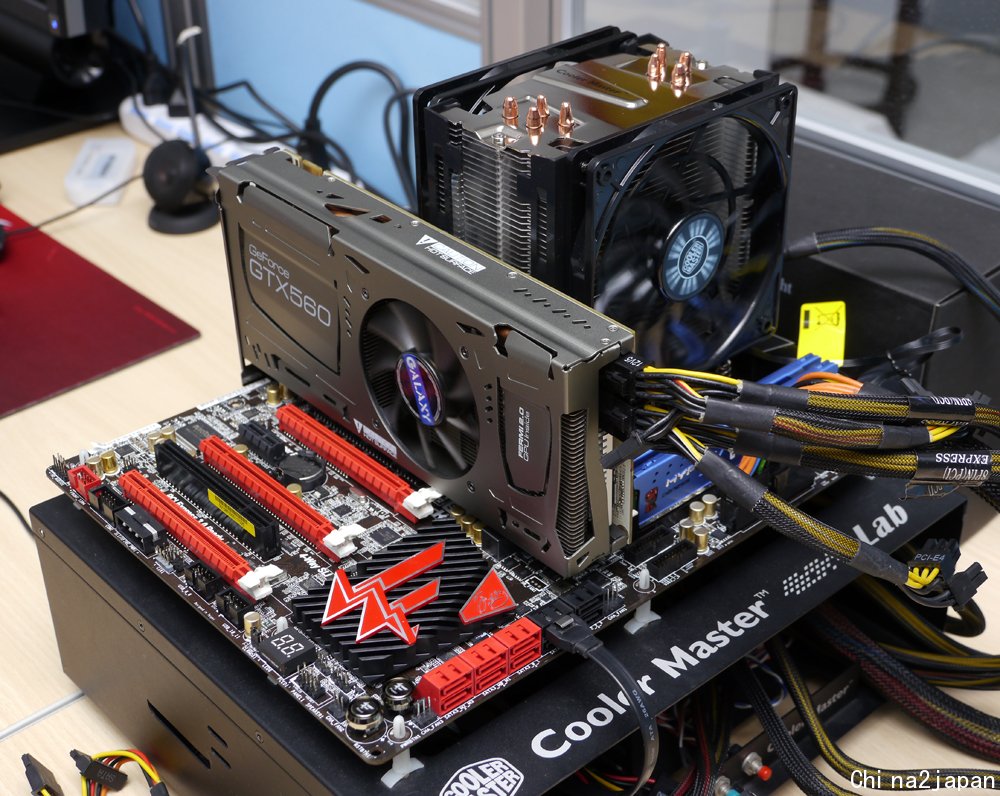

測試平台與環境

CPU: Intel Core i7-3930K
Cooler: Cooler Master Hyper 412 Slim
Thermal Compound: Antec Formula 7
MB: ASRock Fatal1ty X79 Professional
RAM: Kingston HyperX Genesin DDR3-2400 2GB*4
Graphic: Galaxy GTX 560 Ti White Edition
Storage: Kingston SSD Now V+100 128GB
PSU: Antec HCP-1200W
Chassis: CoolerMaster Test Bench
Monitor: Dell U2410

BIOS介面
Fatal1ty系列主機板專屬配色

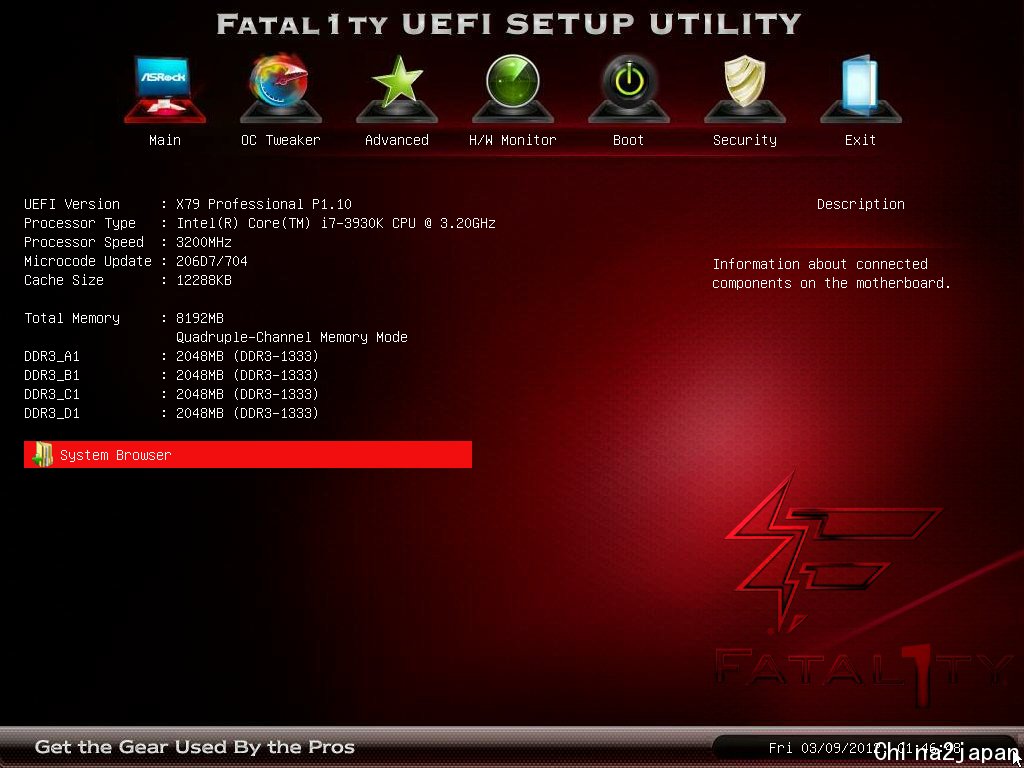

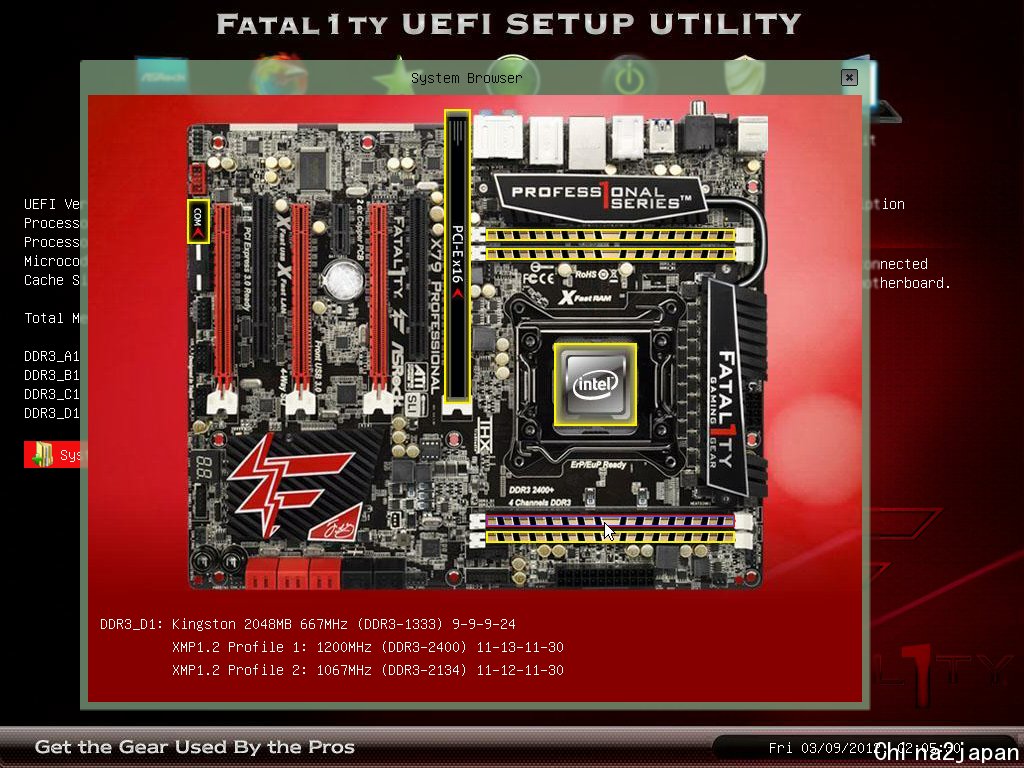

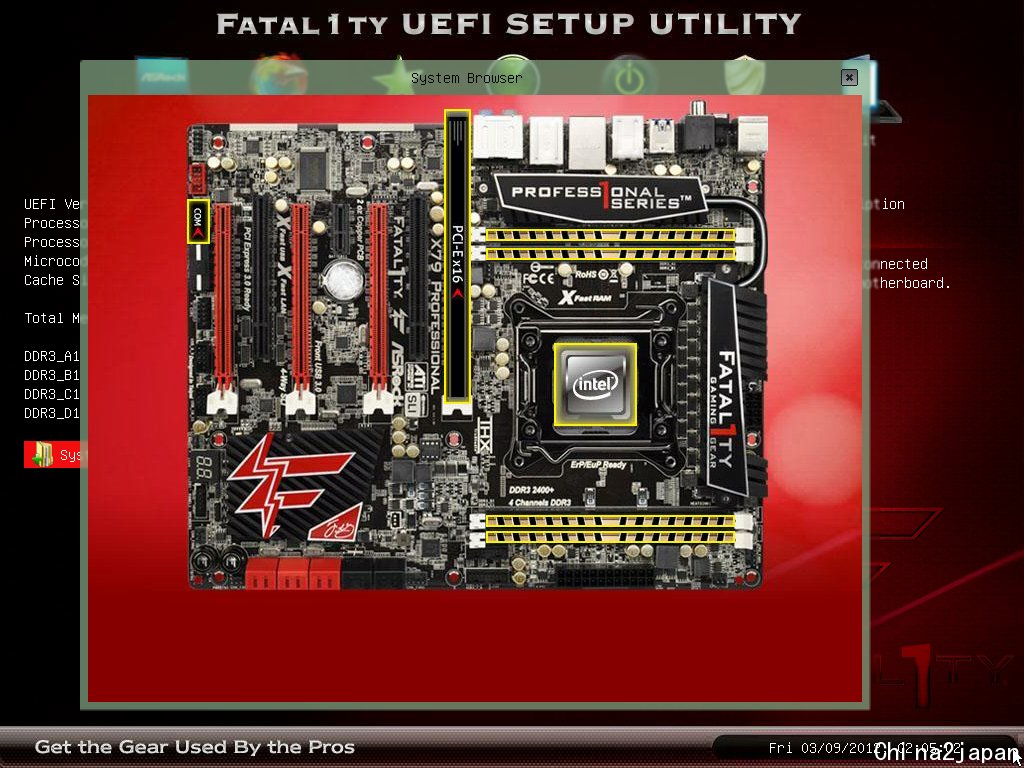

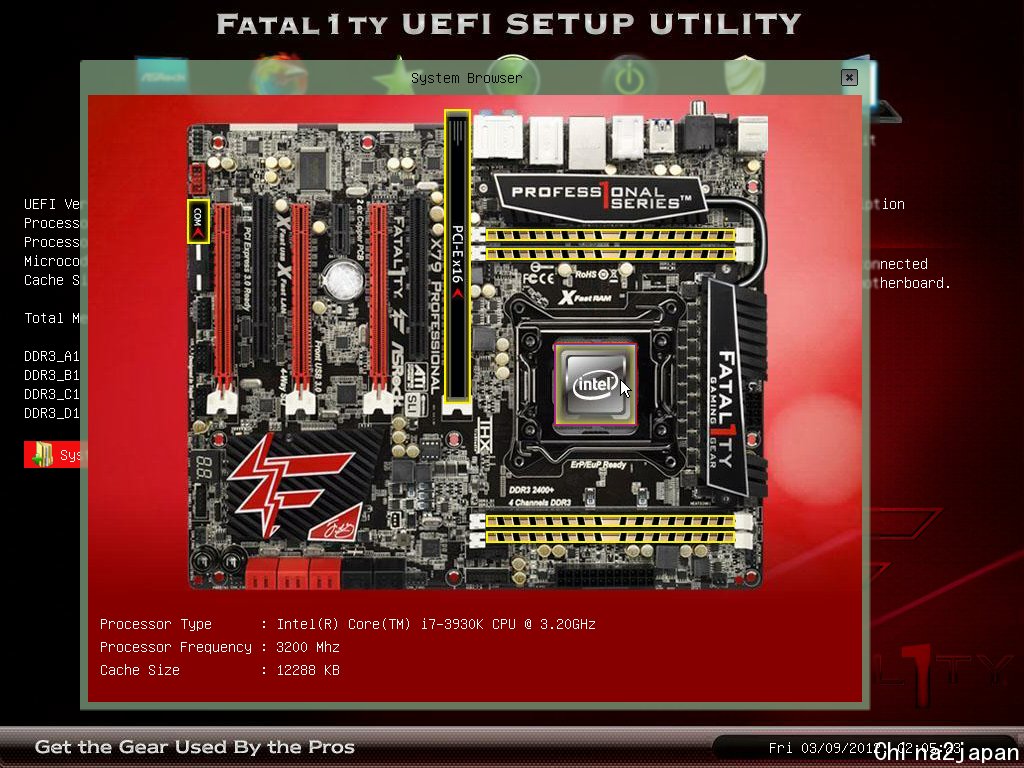

System Browser可在BIOS狀態下檢視各項裝置的狀態與資訊

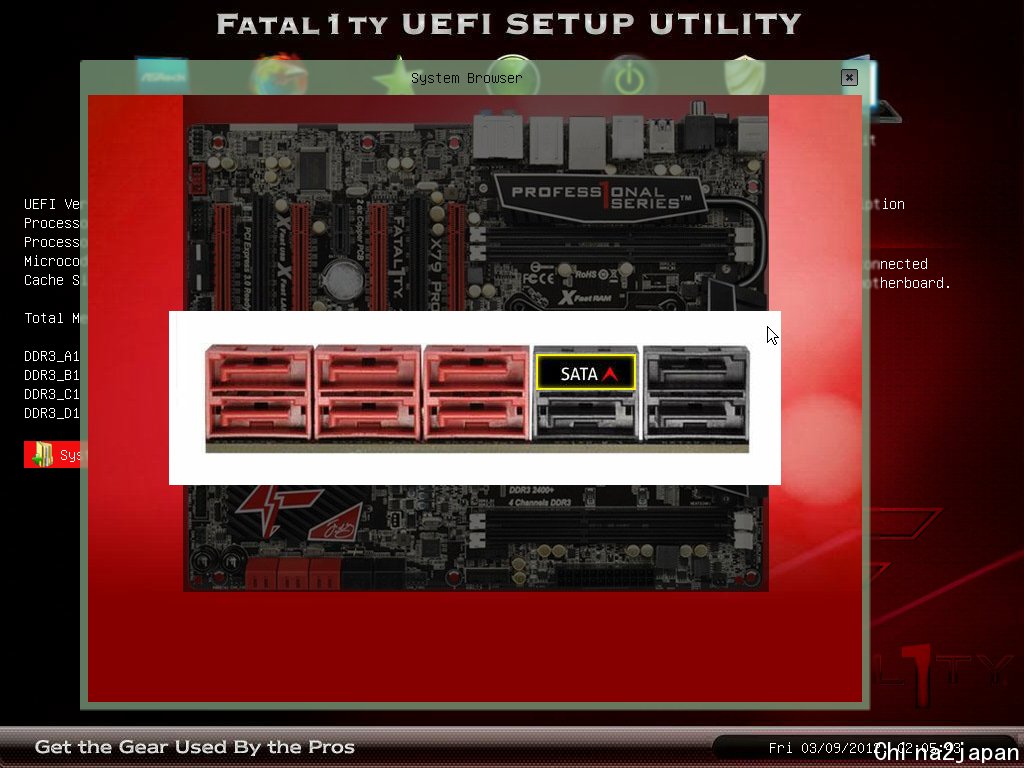

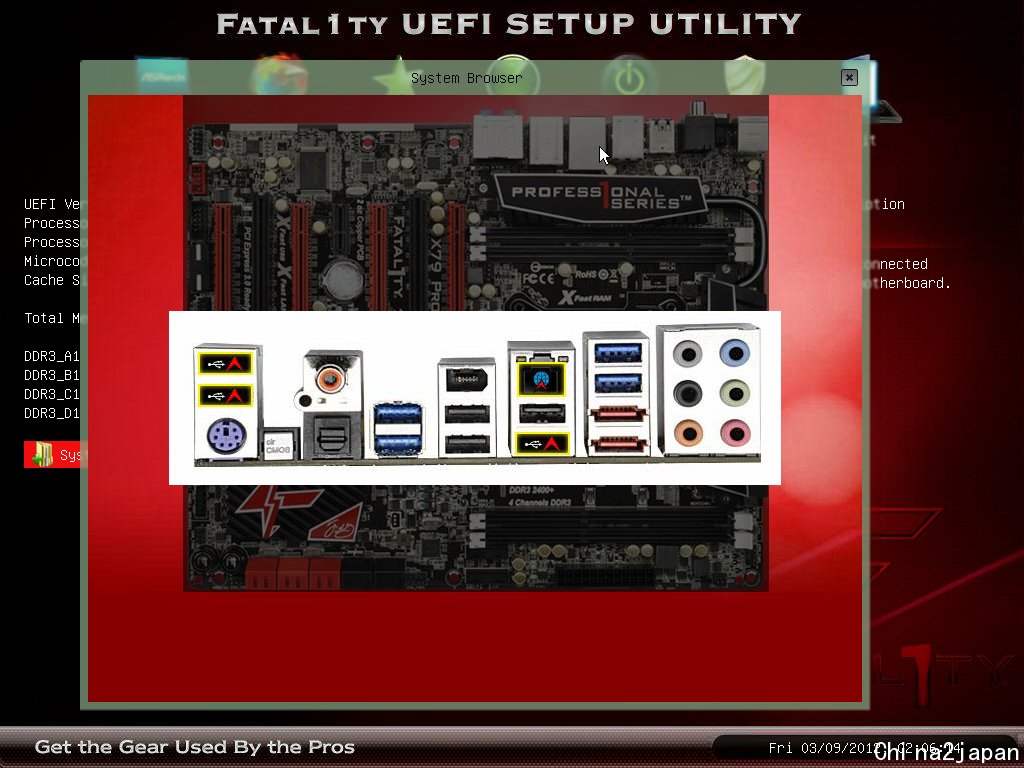

點擊I/O與SATA Port區塊還可顯示裝置的連接狀況

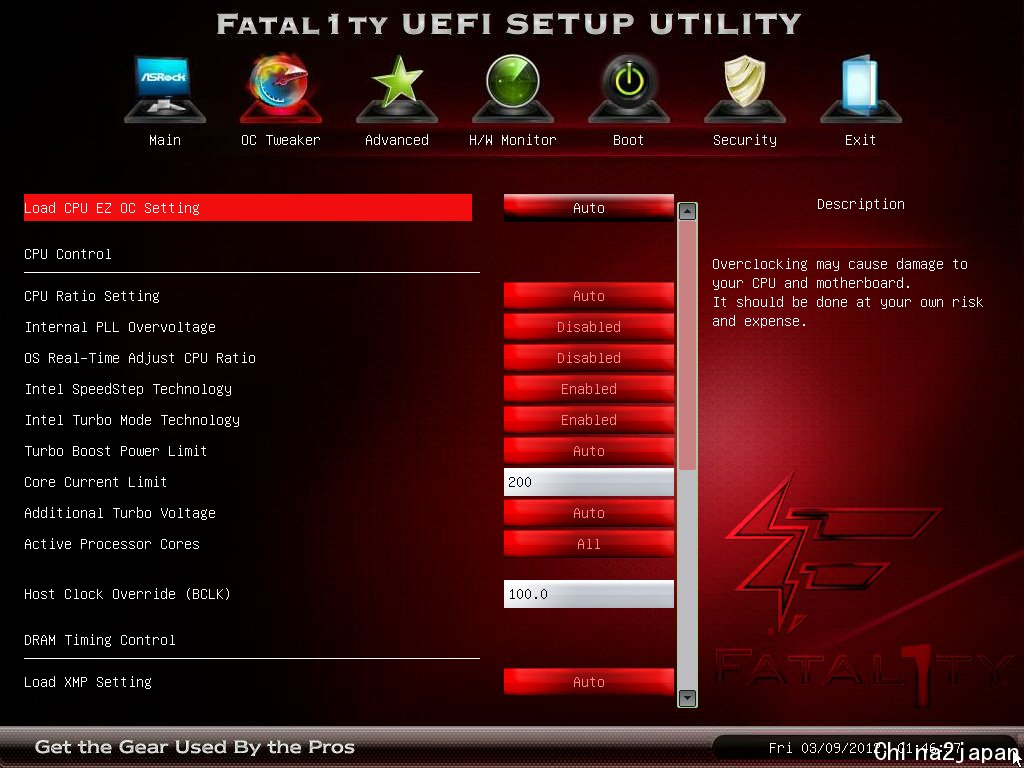

超頻選單

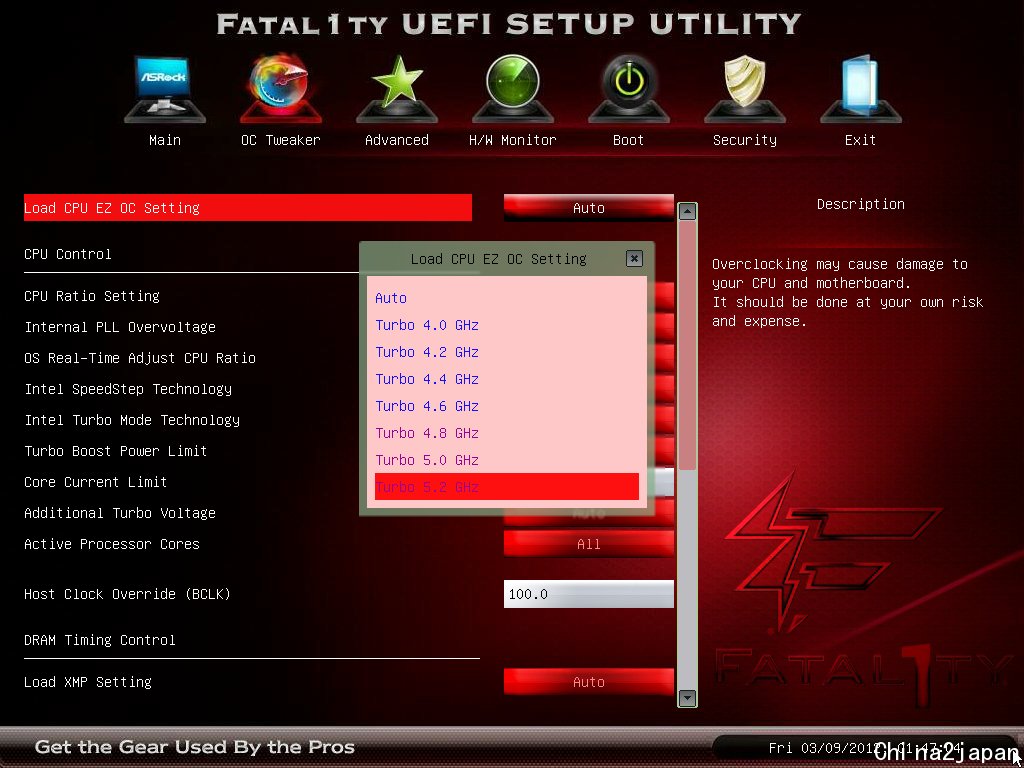

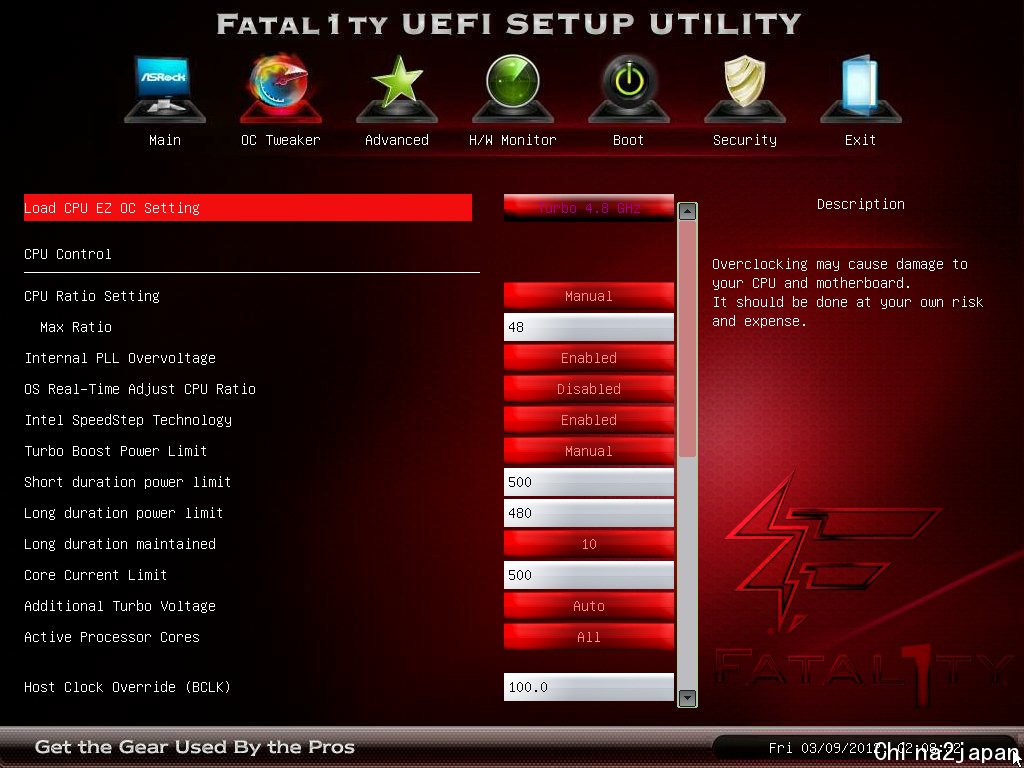

EZ OC選單幫使用者設定好多款數值輕鬆完成超頻設定

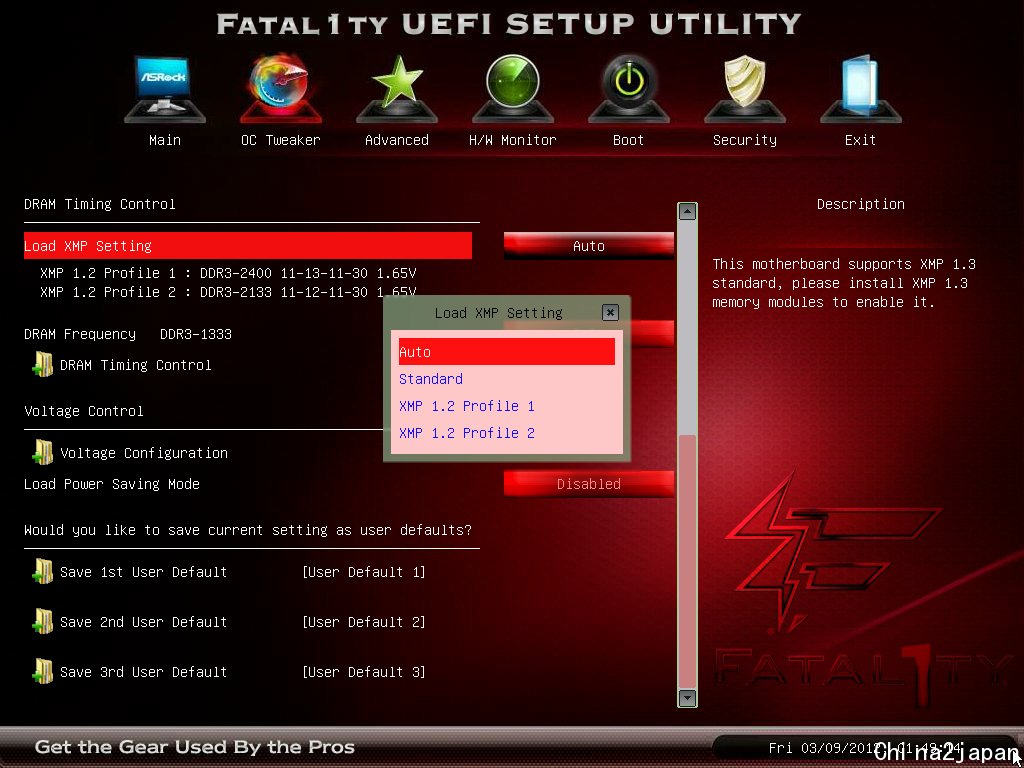

XMP選單有顯示設定檔版本

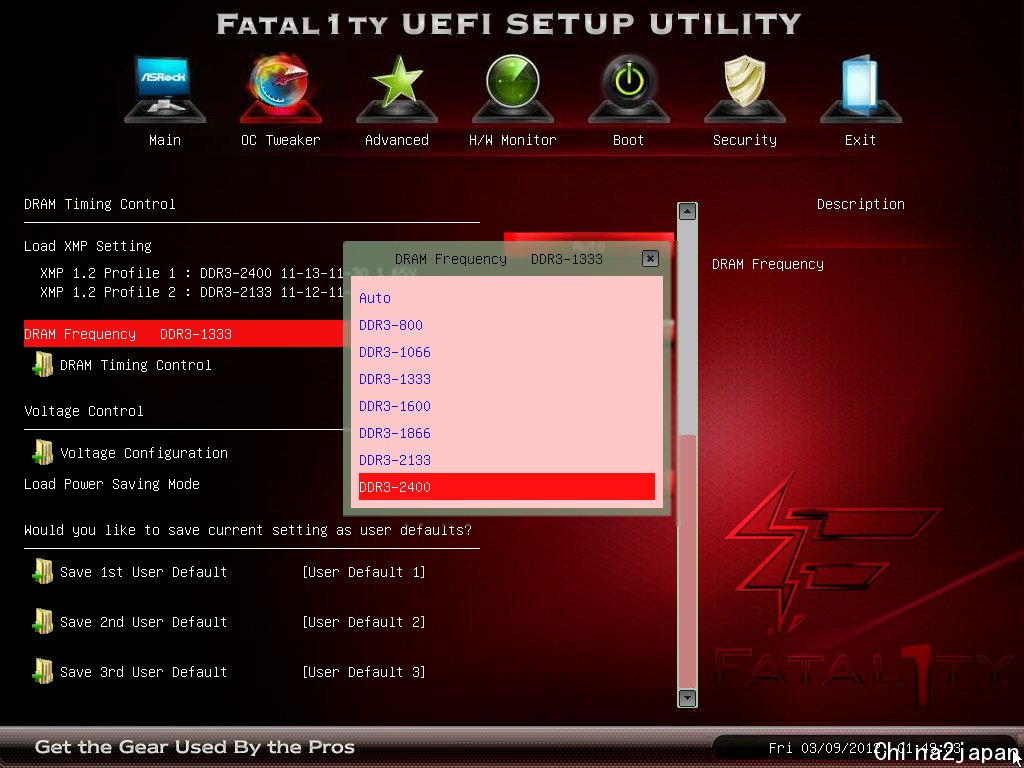

記憶體頻率選單

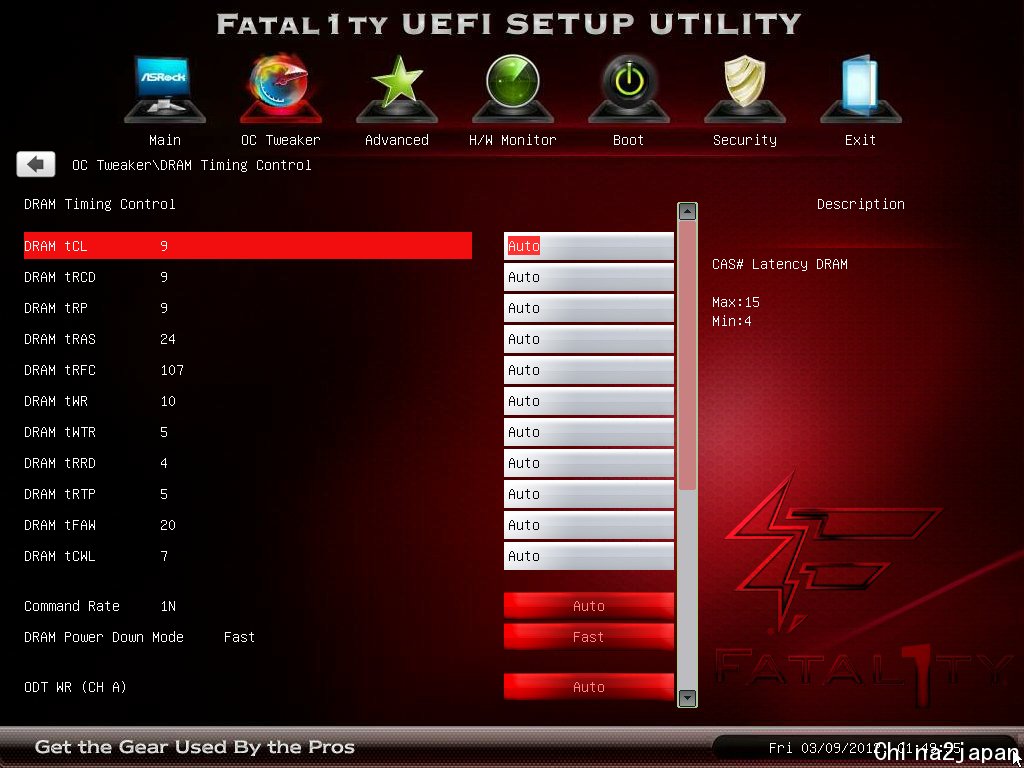

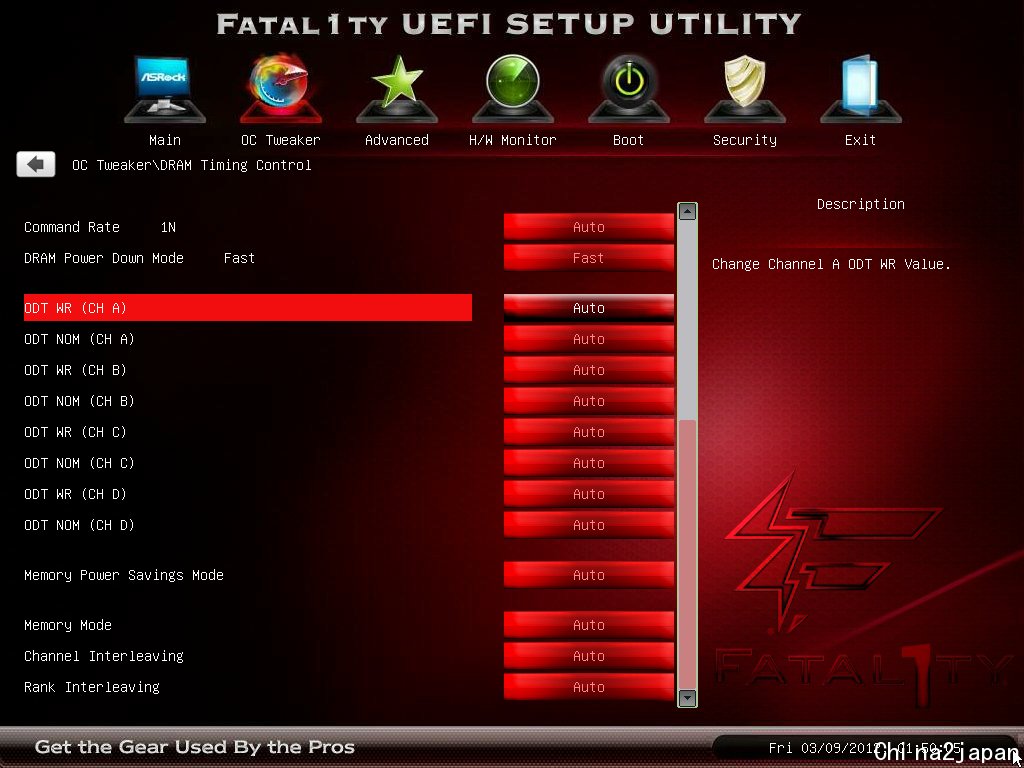

記憶體詳細參數設置

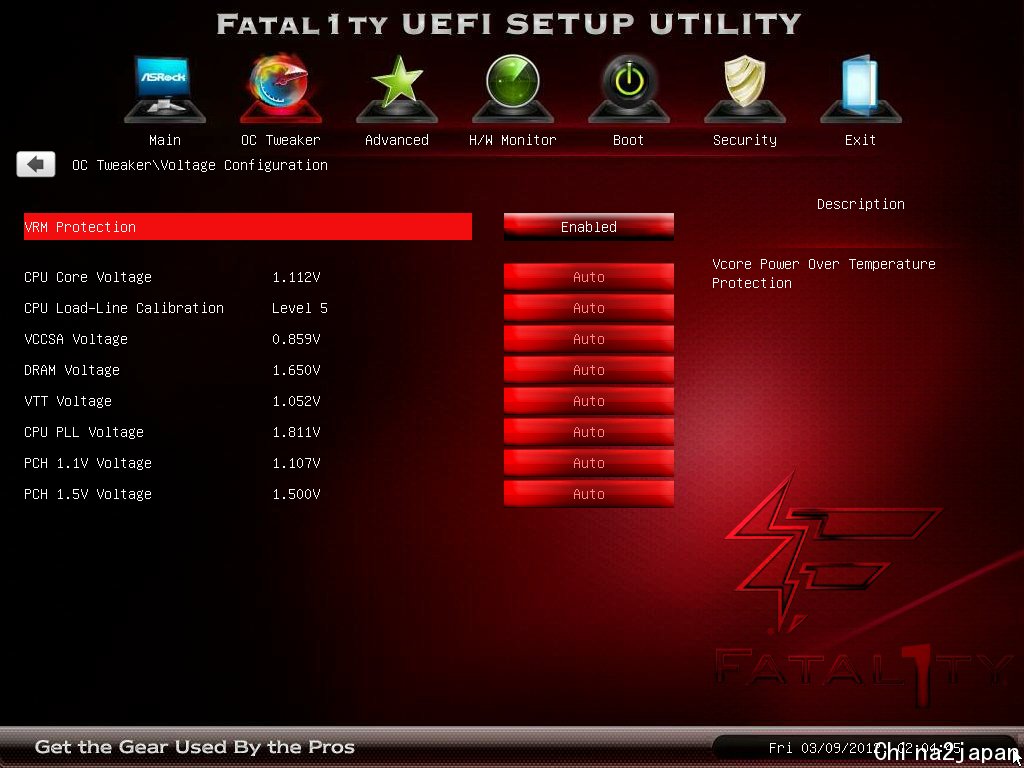

電壓設置細項

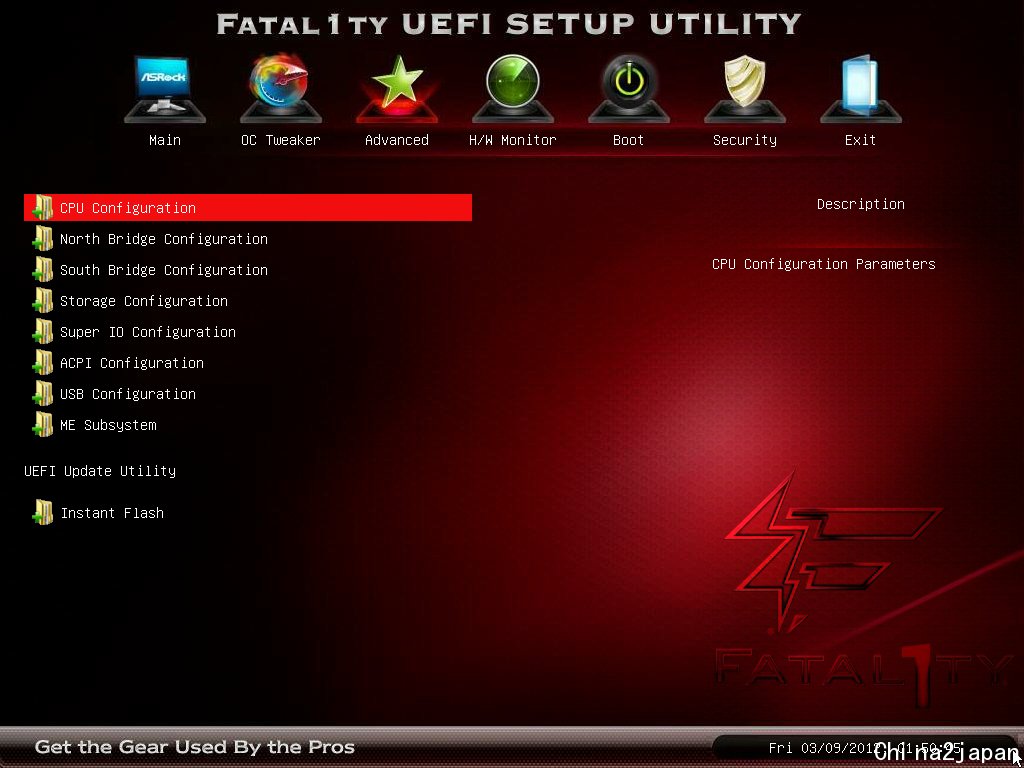

進階選單

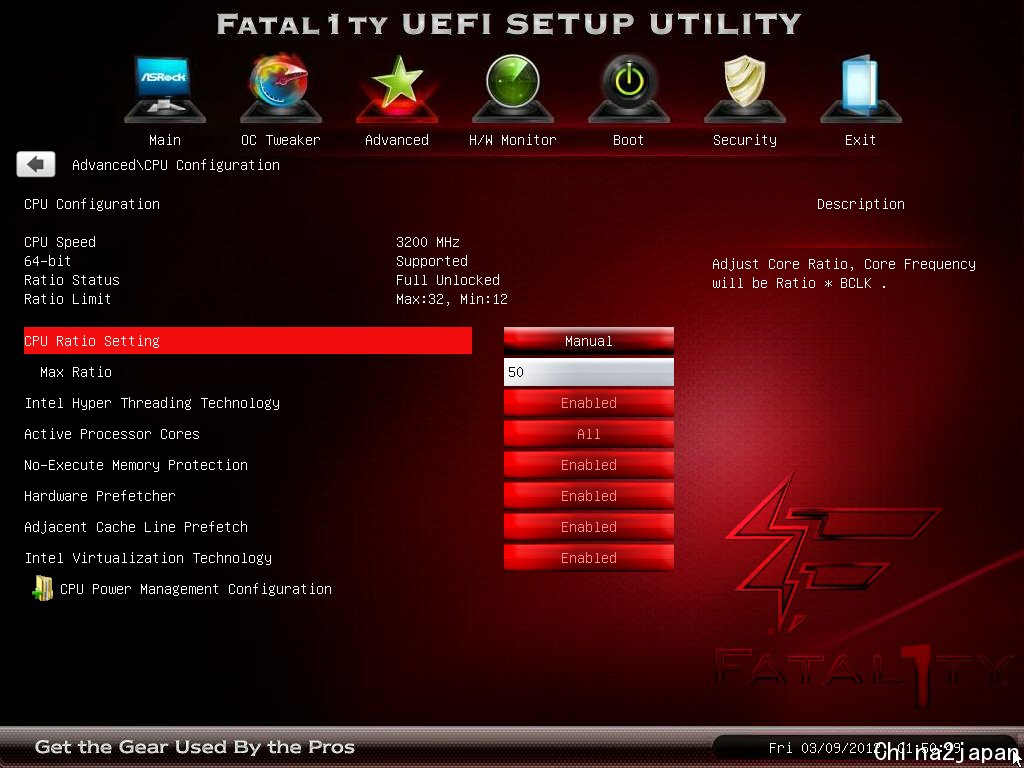

CPU選項

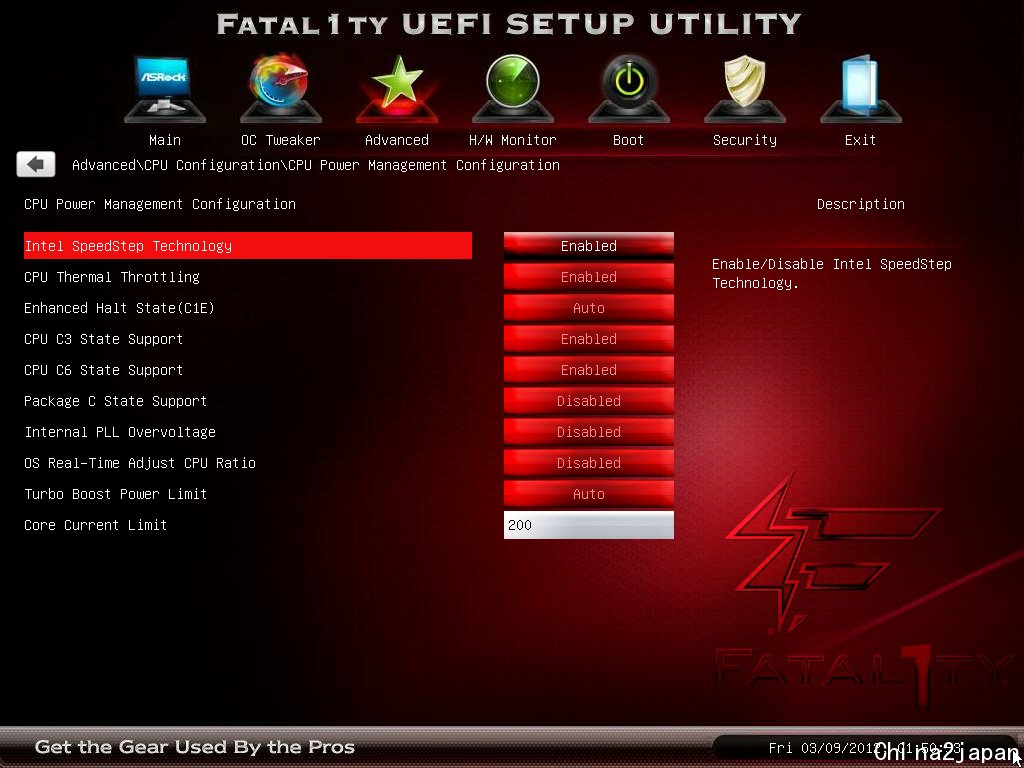

CPU供電選項


北橋選單

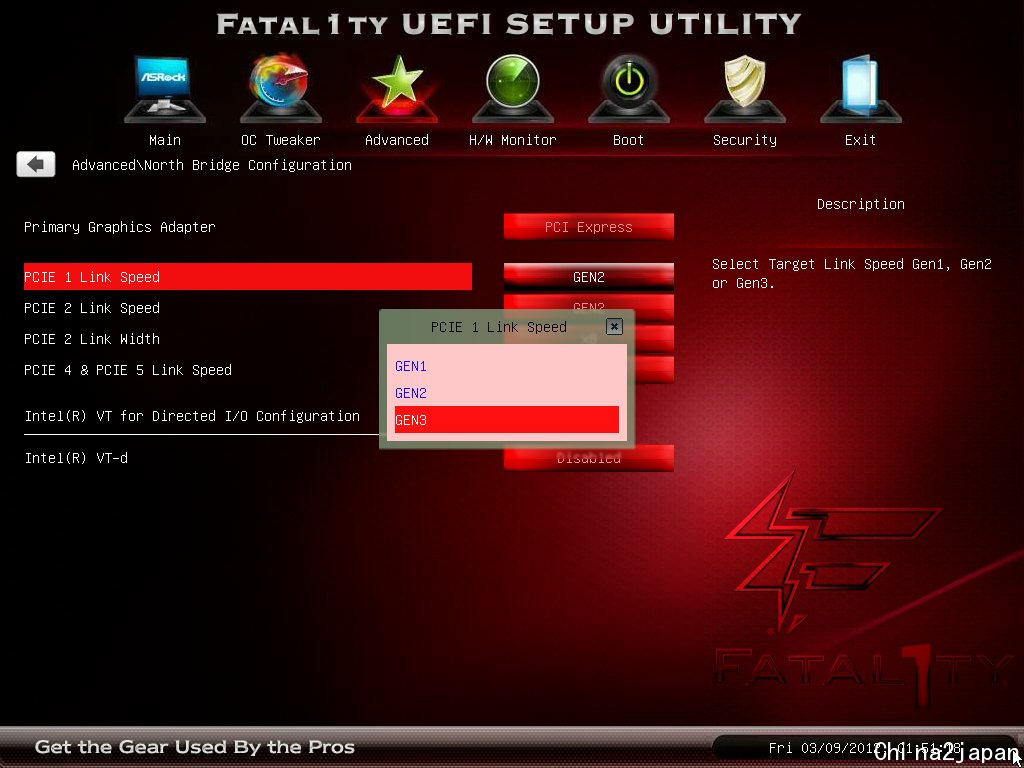

可調整PCI-E Slot的速度,支援Gen3,預設為Gen2

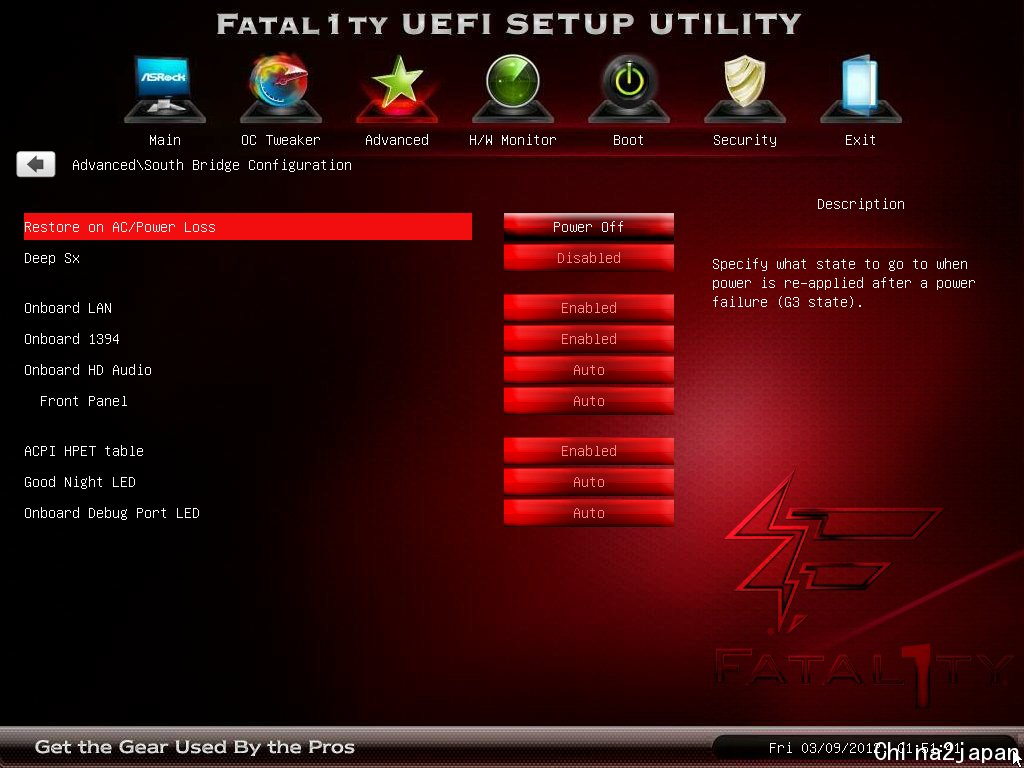

南橋選單

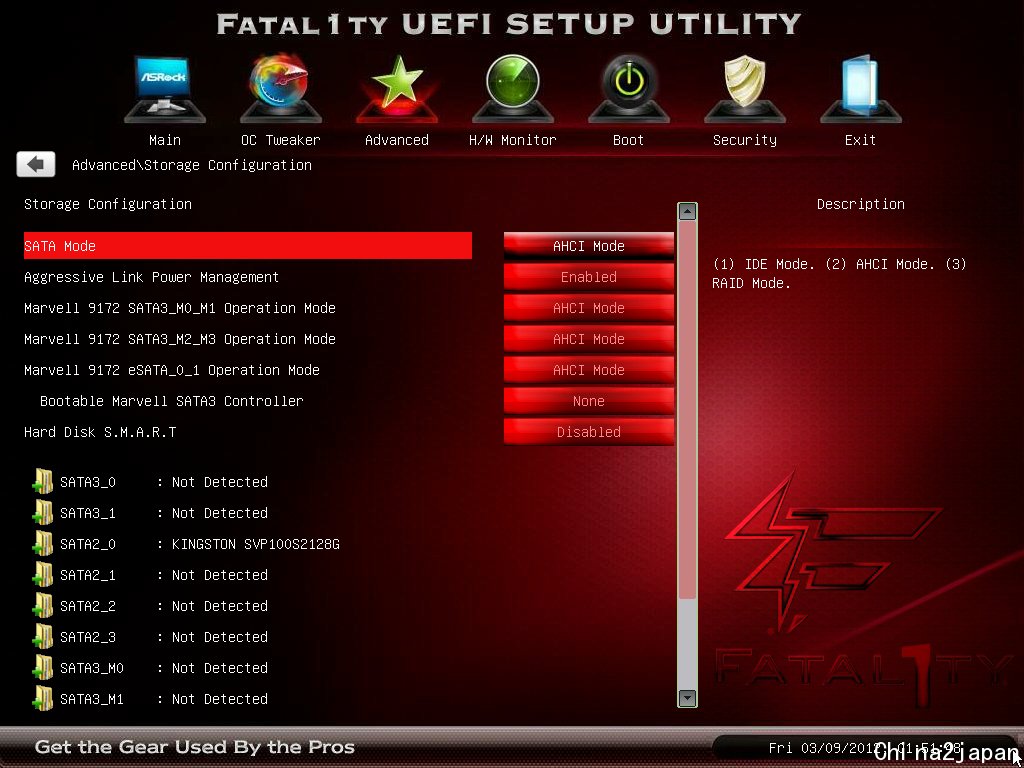

儲存裝置選單

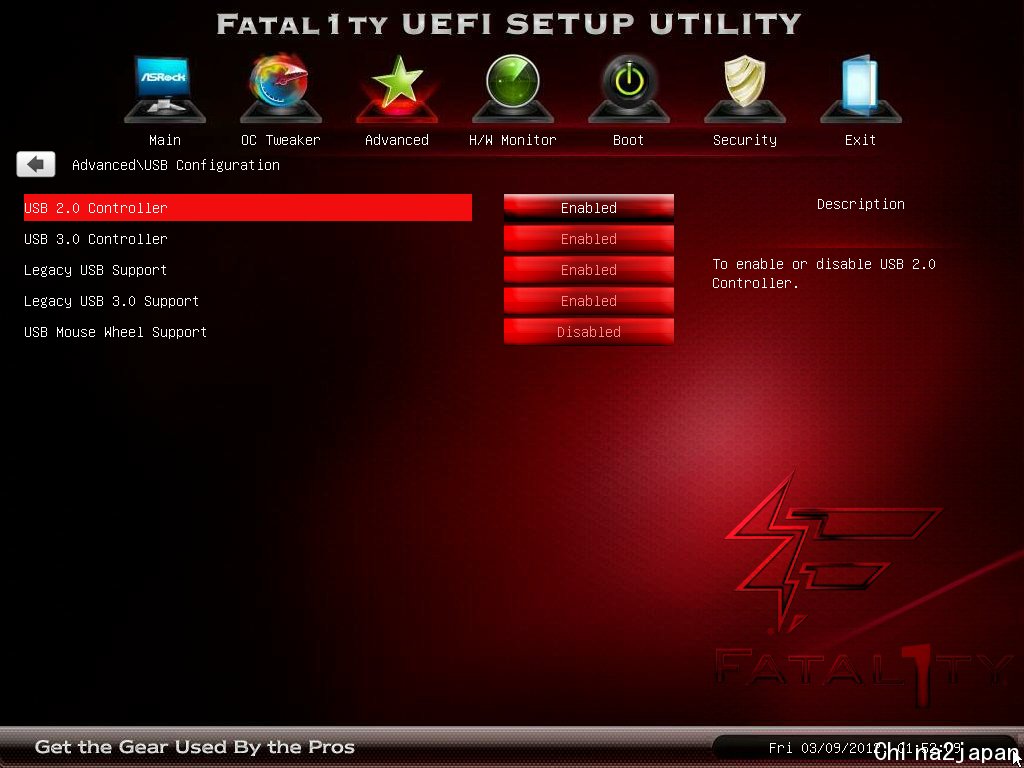

USB選單

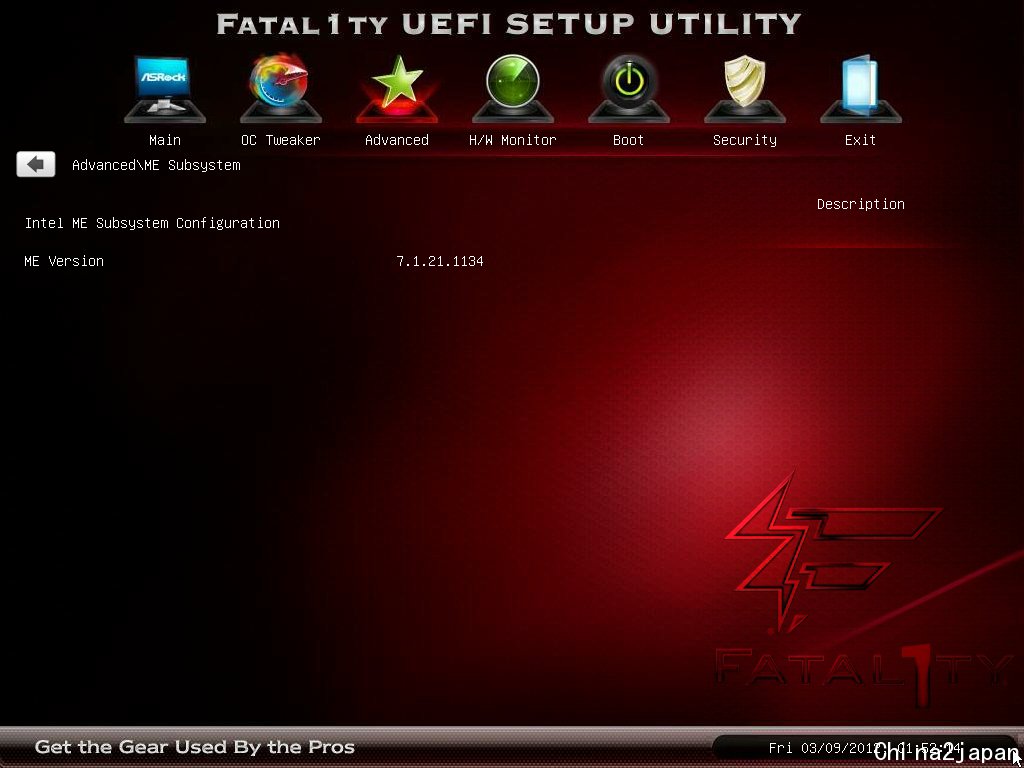

Intel Management Engine 版本

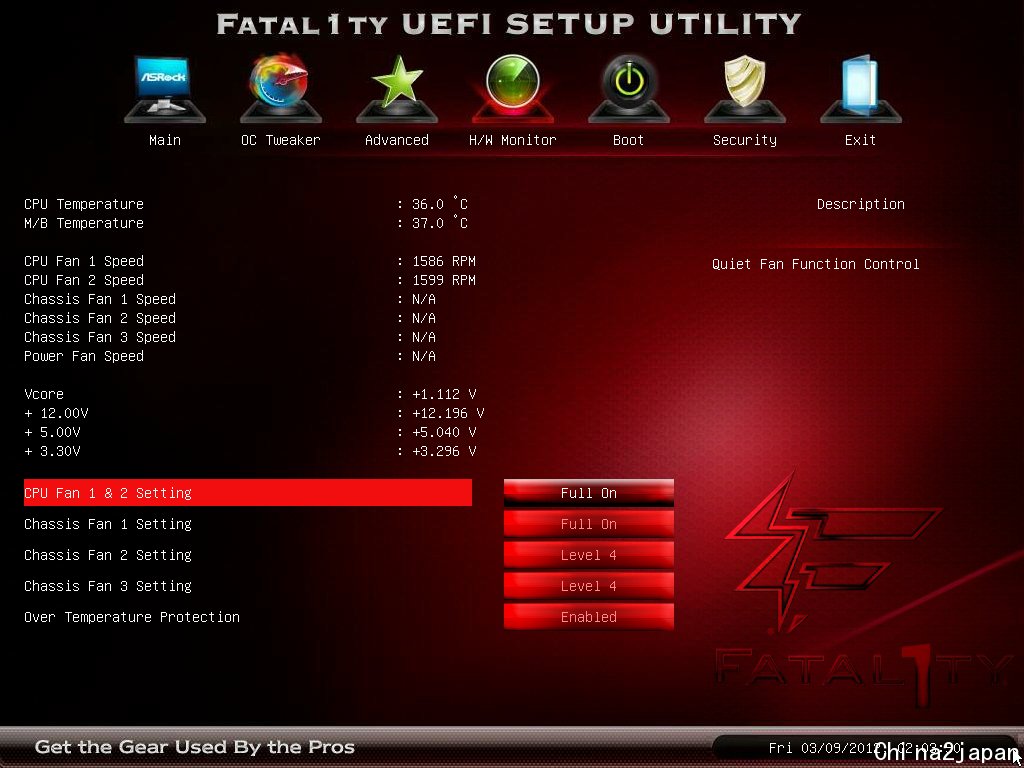

系統環境監視器

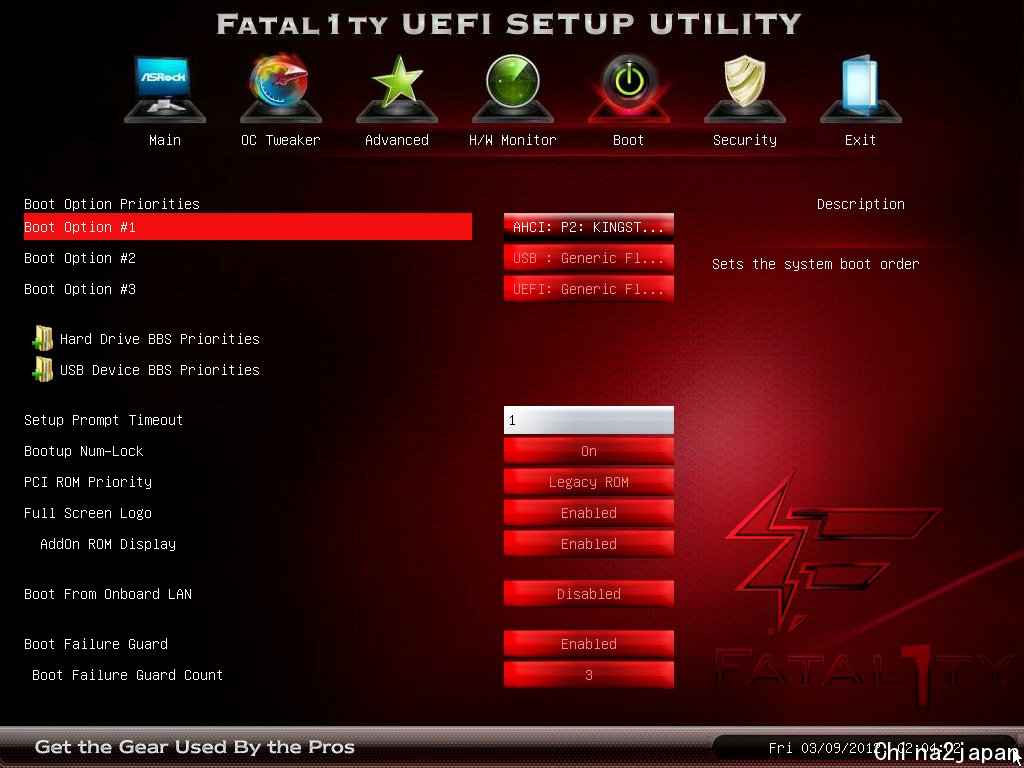

開機選單


性能實測
既然主打超頻功能,我們就來看看BIOS內建Easy OC到4.8GHz的成效,這也是市售版Sandy Bridge-E CPU在一般空冷/水冷下的穩定極限

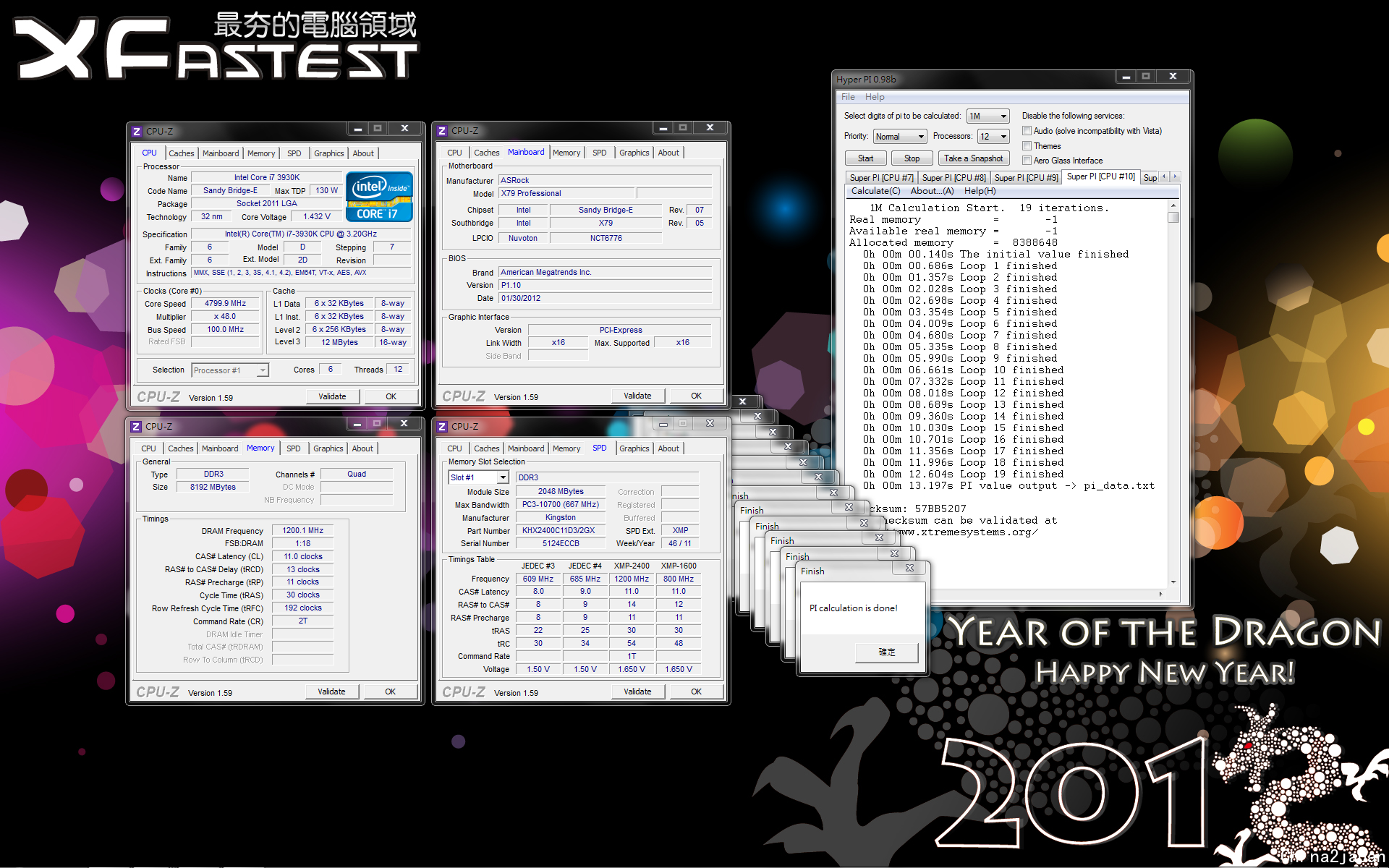

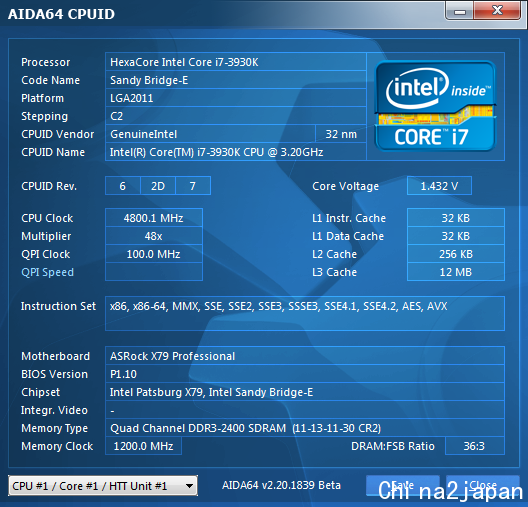

AIDA64 - CPUID

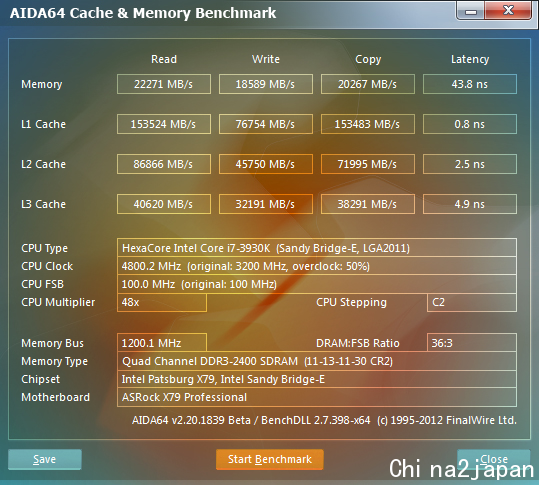

AIDA64 - 記憶體頻寬


Cinebench 11.5 多執行緒圖形渲染


HyperPi


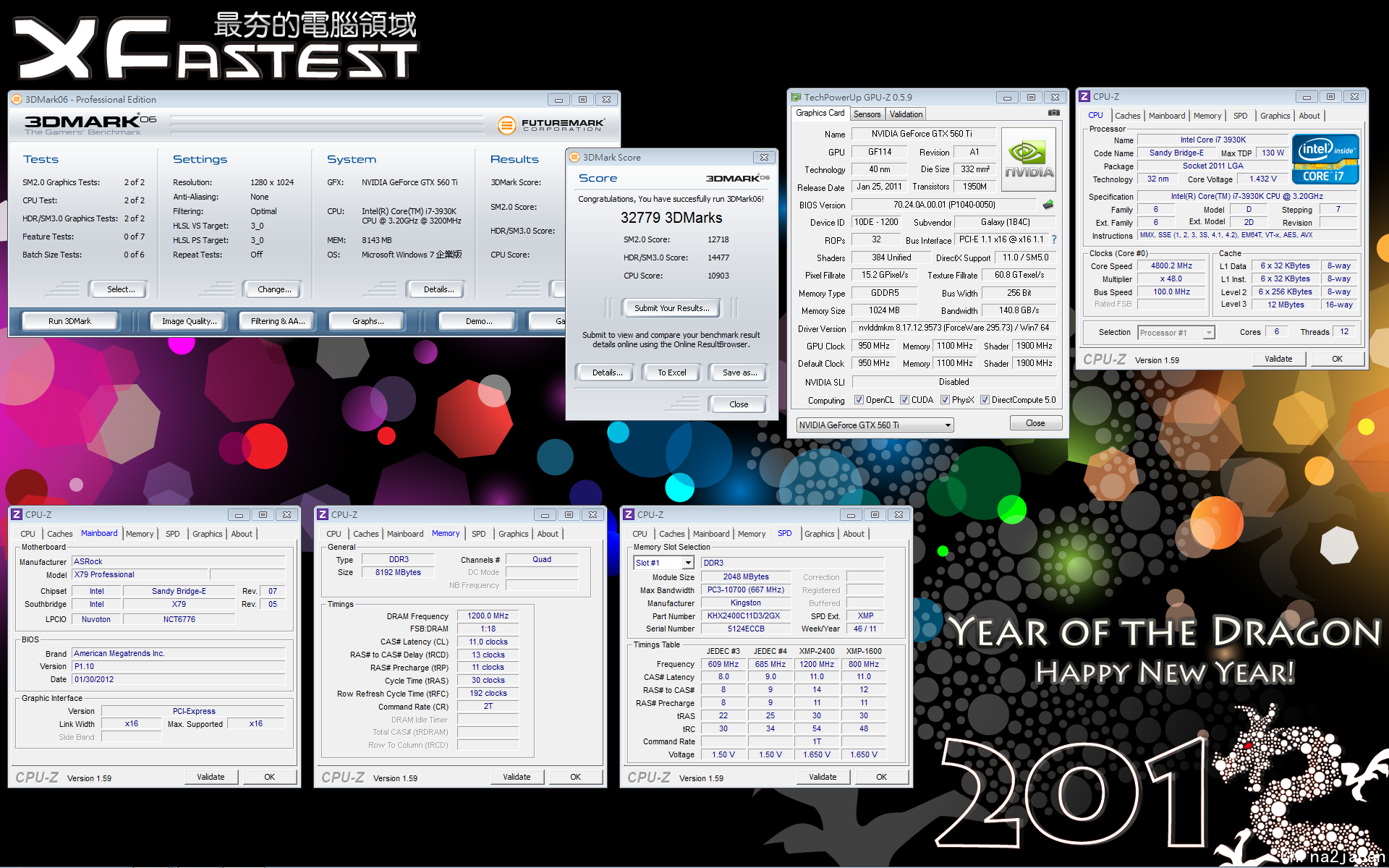

3DMark06

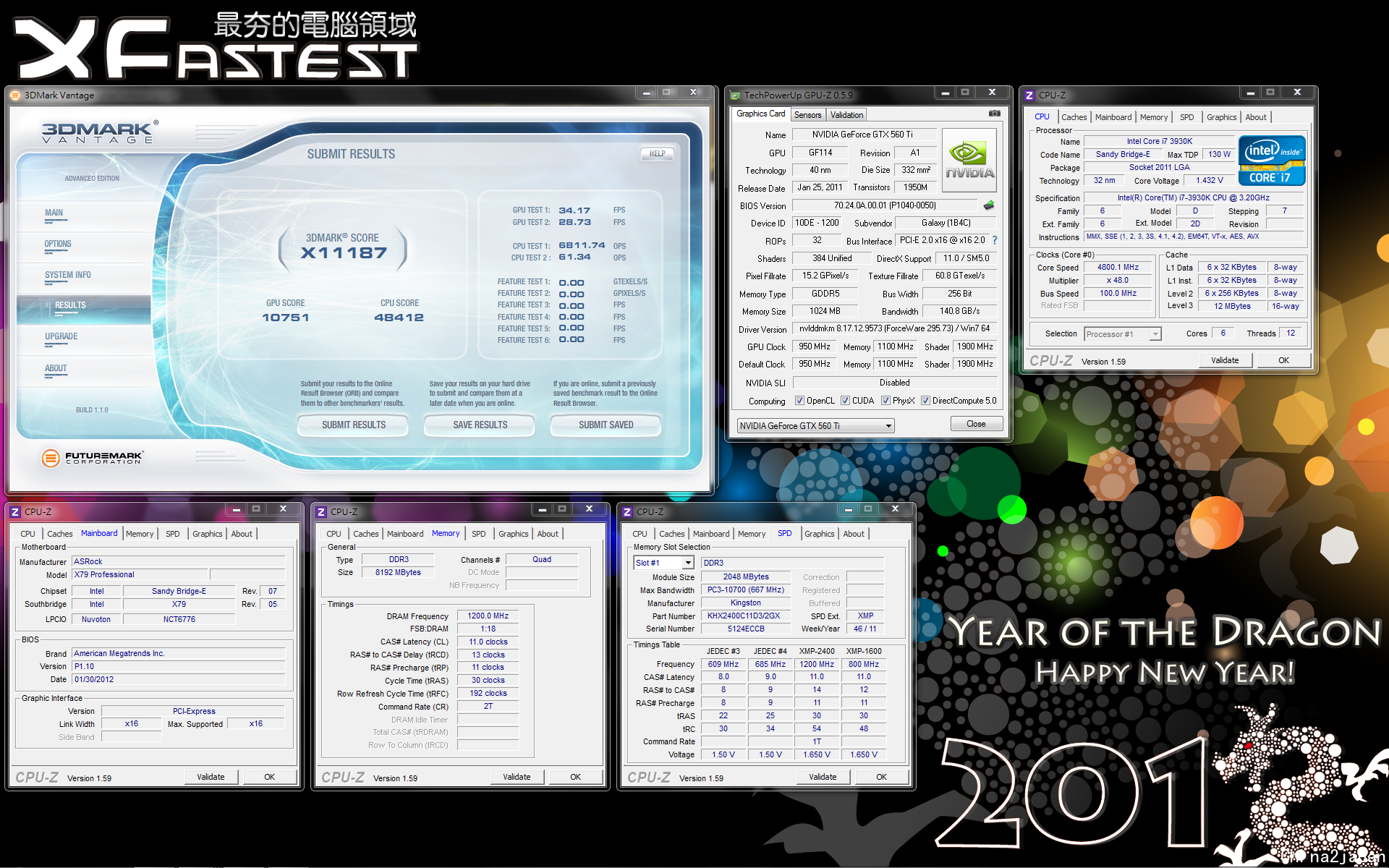

3DMark Vantage Performance


3DMark Vantage Extreme

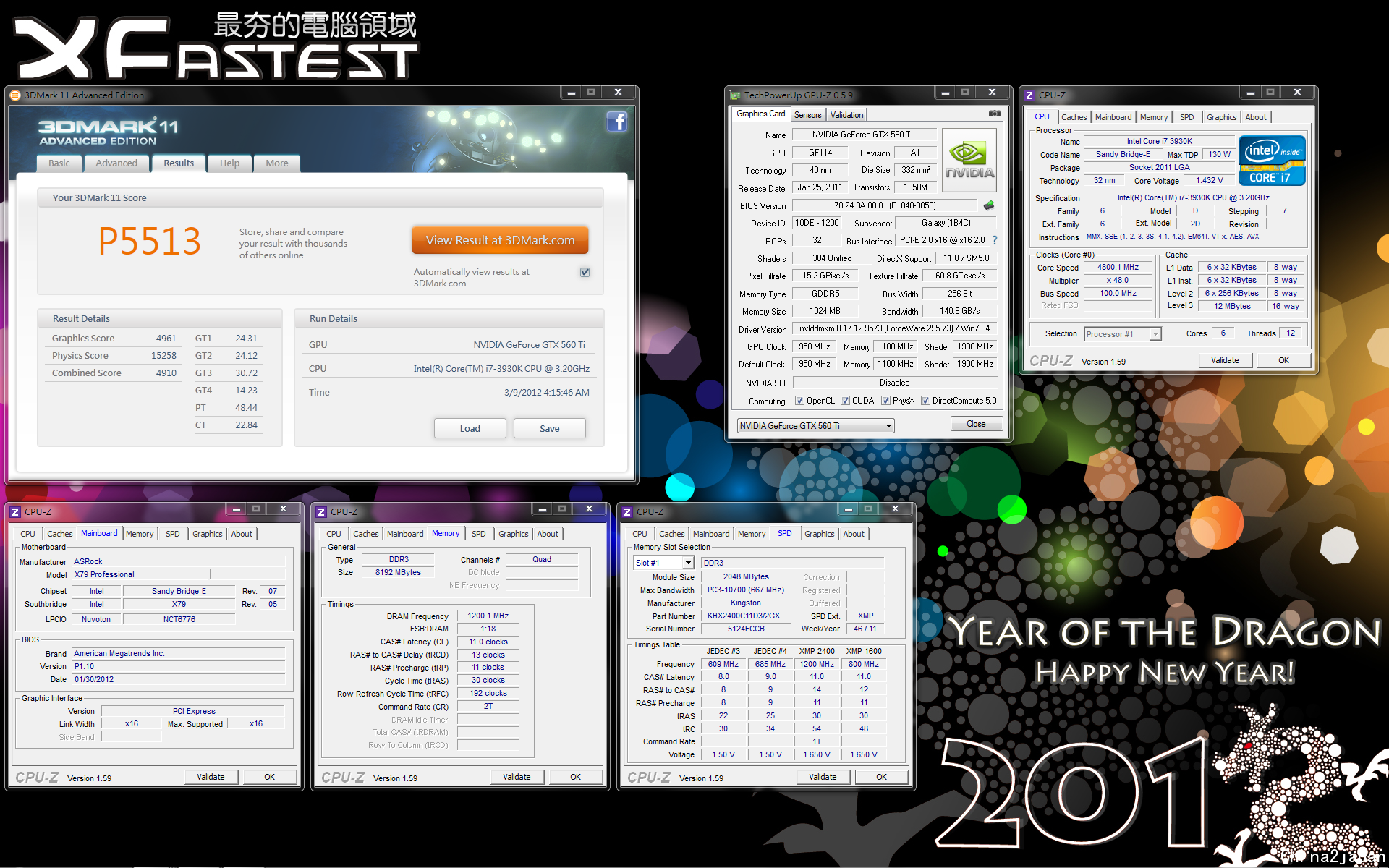

3DMark11 Performance


3DMark11 Extreme


PCMark7


小結
擁有特殊滑鼠強化連接孔,搭配搶眼的配色與穩定超頻的效能,再加上華擎獨家XFast USB強化檔案傳輸效率與XFast LAN減少網路延遲,Fatal1ty X79 Professional主機板值得在選購Sandy Bridge-E平台時多多參考,感謝您的收看!
