日本电子维修技术 主板軍規行不行?微星X79A-GD65(8D)用力玩



這片X79A-GD65(8D)也是MSI微星目前在台灣市場上唯一有8DIMM的平價主機板!
雖然還有另一片MSI的板王Big Bang-XPower II也是有8DIMM
不過依照慣例這種高端的產品第一批量似乎不是很多!有機會入手在來分享吧!
而這片X79A-GD65(8D)早在2011年底一上市就經入手,直到過完了2011年來到2012年
小弟才有空來認真玩玩這片,在玩這片以前台客兄的友人都笑說我是板卡殺手!
雖然板卡廠經過無數的測試,但唯一測試項目"人品測試"板卡廠可是無法模擬的...(笑)
所以小弟那些很靠杯的友人才說在我手上的板卡要是能完測還沒燒掉!
表示該產品已經經過最嚴格的考驗了!!....冏!
不管怎樣台客兄還是來介紹一下MSI X79A-GD65(8D)吧!..人品也不是我能控制的XD

MSI X79A-GD65(8D)定位是在中高階,所以盒子並不會太花俏


雖然沒有很花俏,但主要訴求功能通通也印在外盒正反面上!

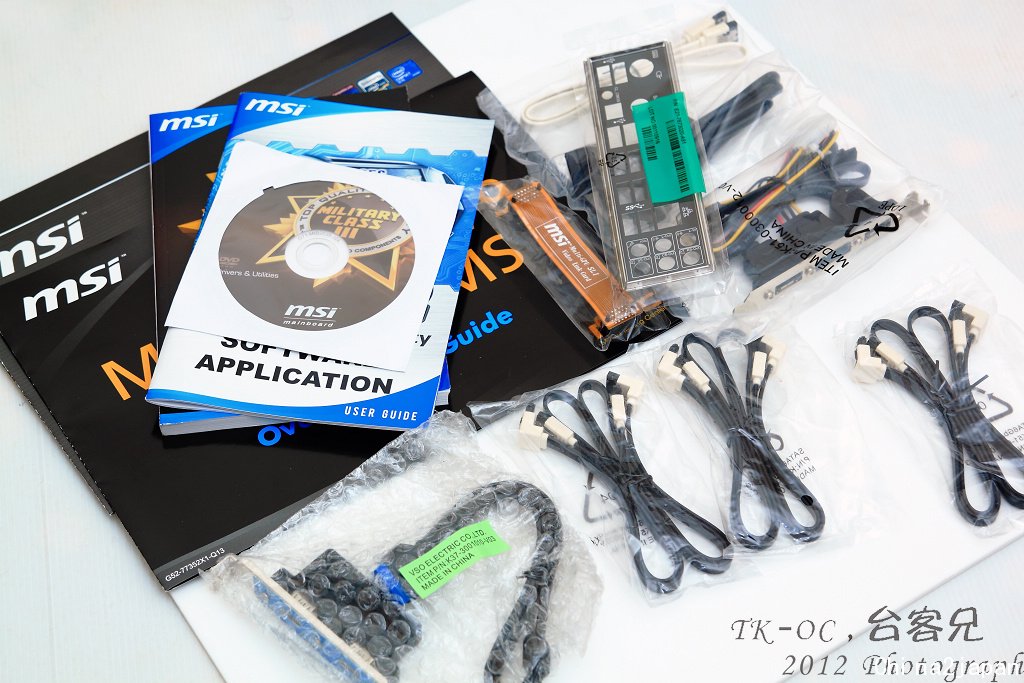

琳瑯滿目的配件,讓人有超值的感覺?


軍規三代的證書,強調主要原件都通過第三方認證

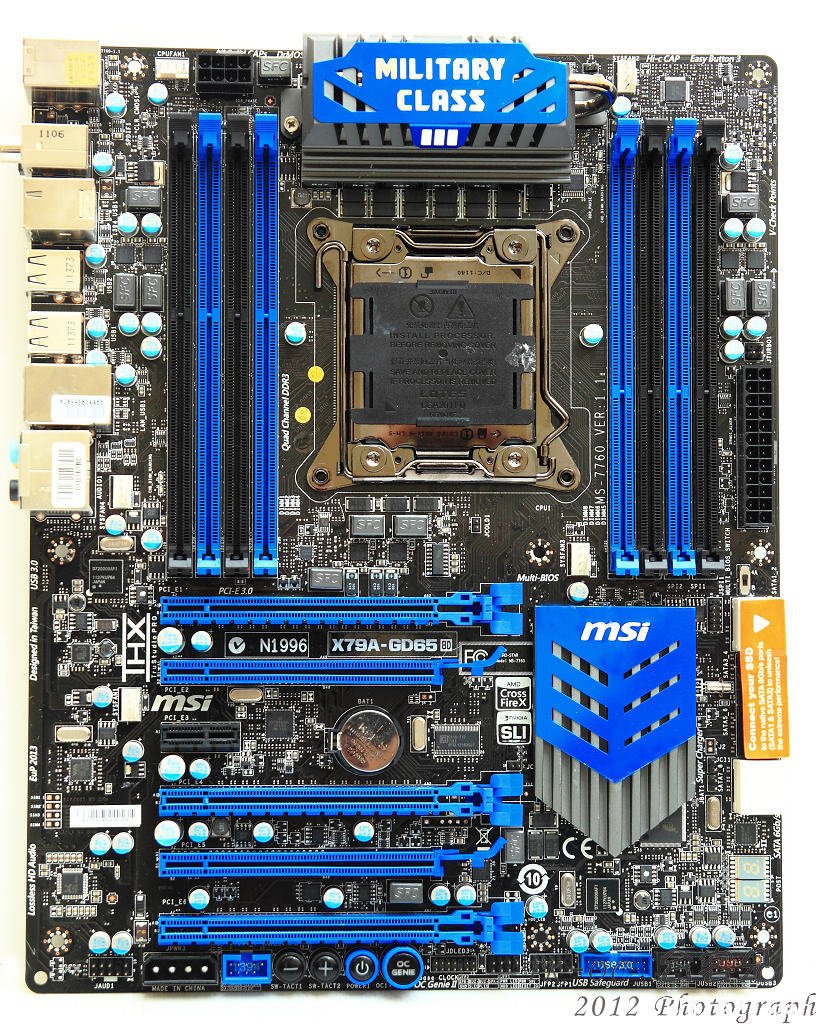

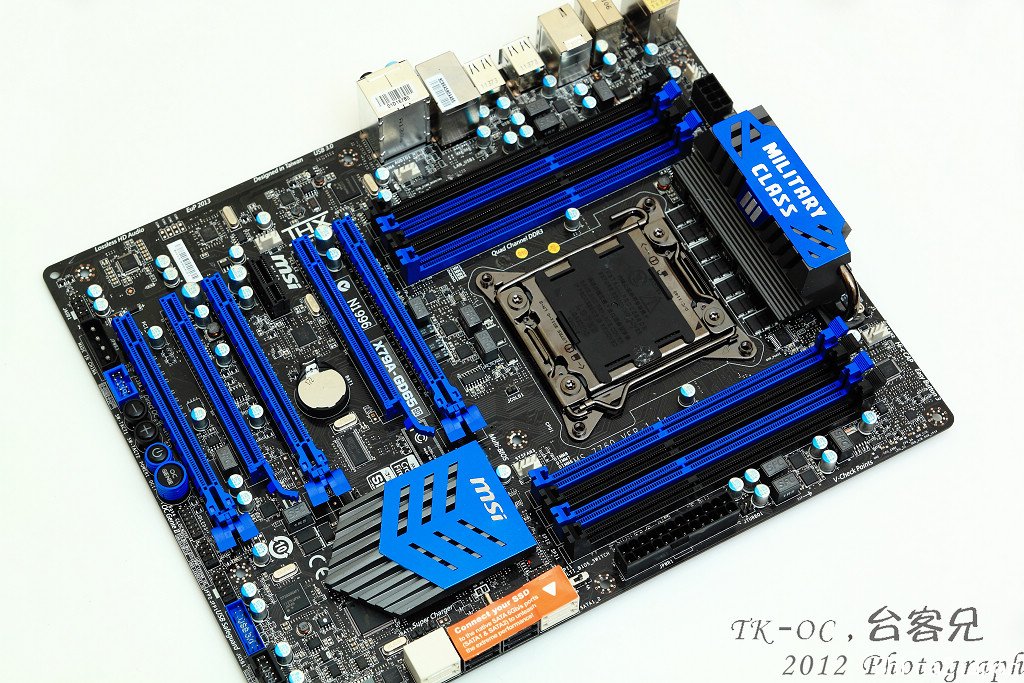

MSI X79A-GD65(8D)一覽


主要配色以黑色搭配深藍色


X79最大的一個改變是記憶體由原先CPU右側變成了CPU左右兩側
而Socket雖然孔距與1366一樣,但固定方是以改螺絲固定,牙紋規格為M4

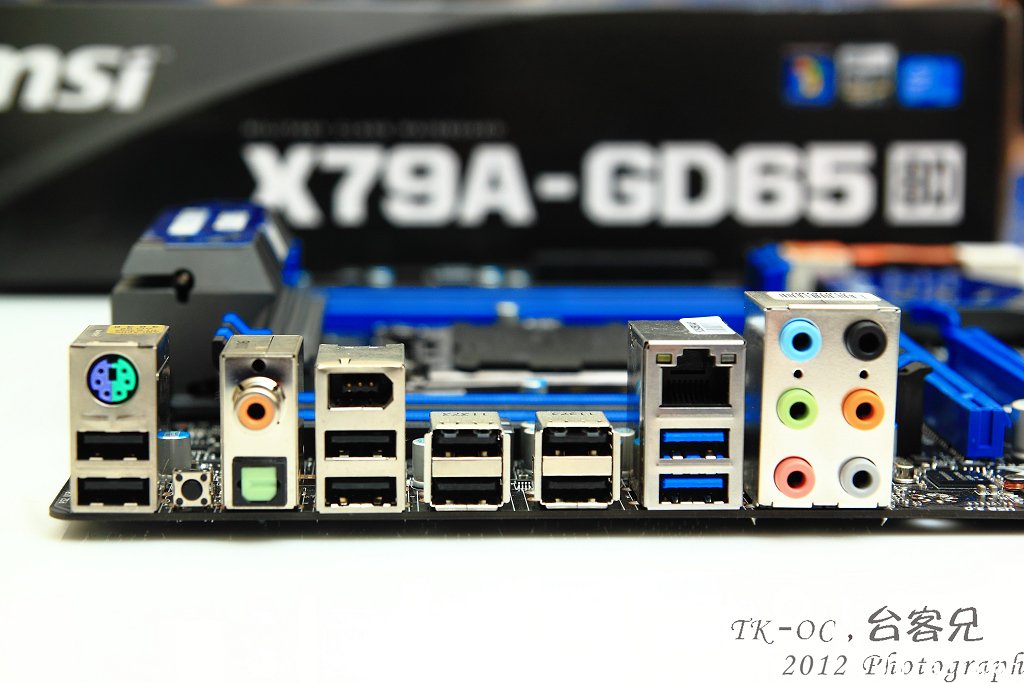

I/O阜從左到有依次為PS2,USB 2.0x8,BIOS回復紐,同軸輸出,
光纖輸出,IEEE 1394,LAN,USB 3.0x2以及HD Audio


最右側白色SATA接口為原生6GB/sx2,黑色則是原生SATA 3GB/sx4,
最後左側的是第三方ASM1061僑接晶片提供的SATA 6GB/sx2

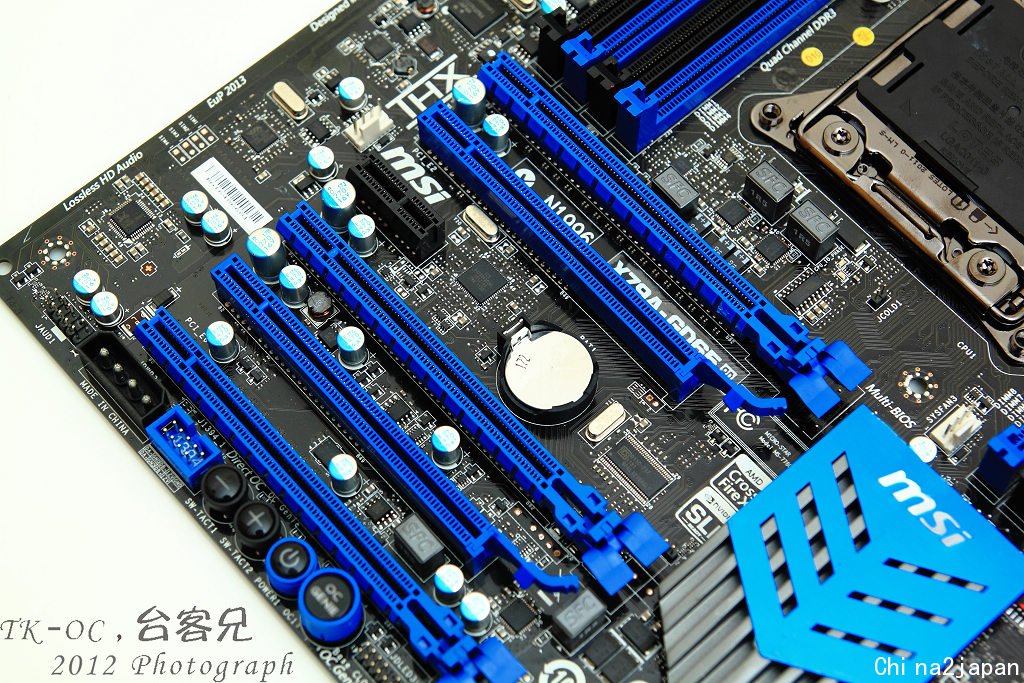

擴充槽方面通通採用PCIE的規格,古老的PCI以經在X79A-GD65(8D)看不到了!

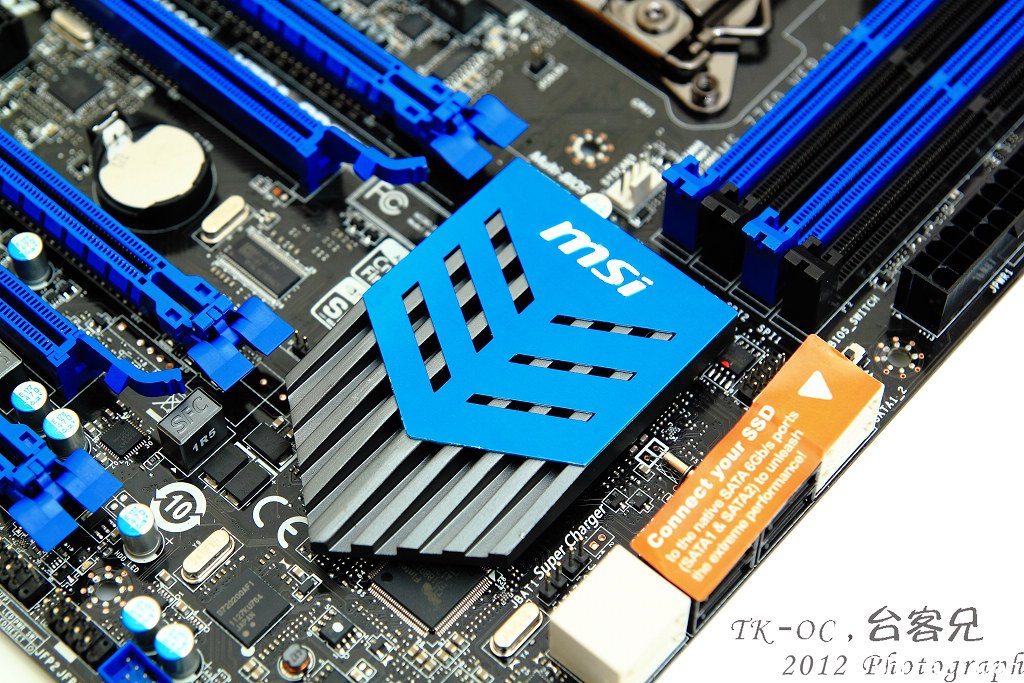

Chipset散熱片


CPU供電採用1個8PinEPS插槽

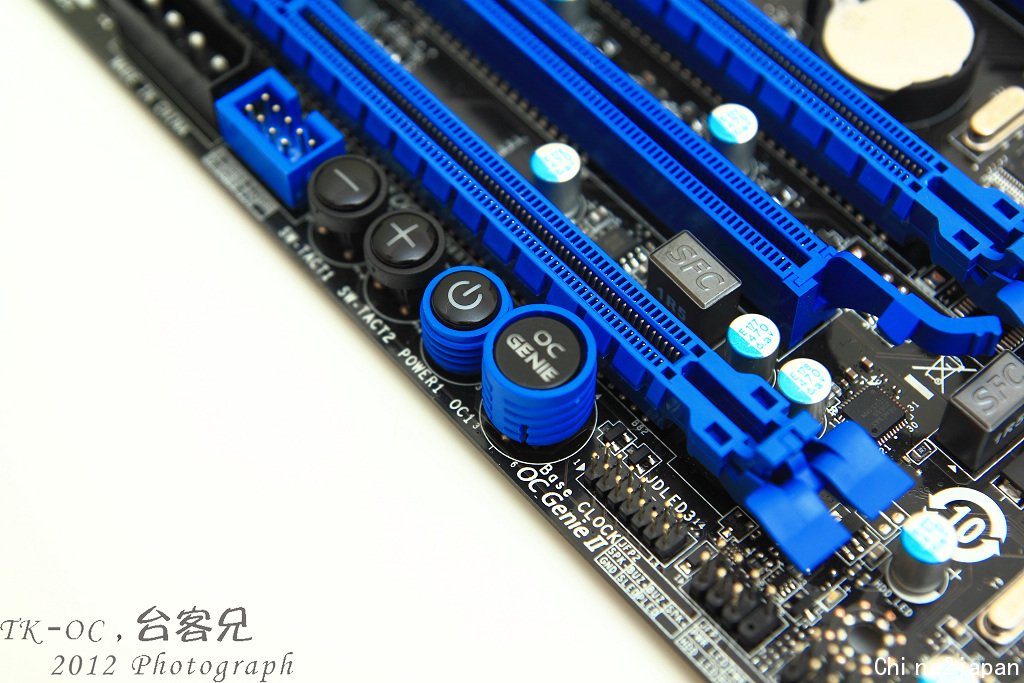

方便超頻玩家**測的按鍵,功能齊全可惜未包含Restar鈕!

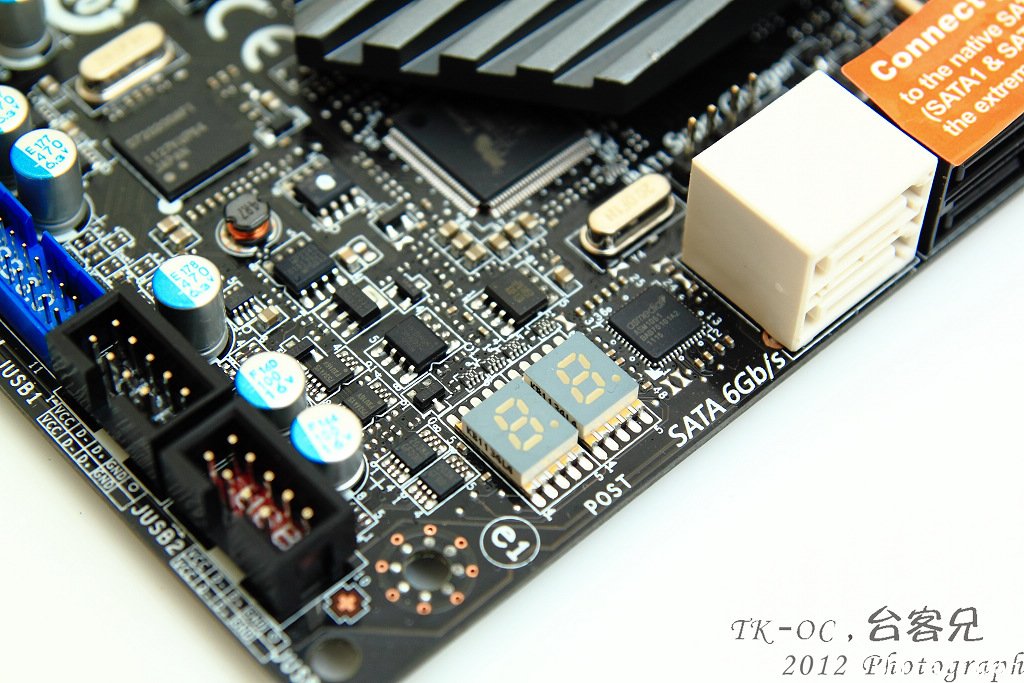

X79A-GD65(8D)內建Dubug除錯燈

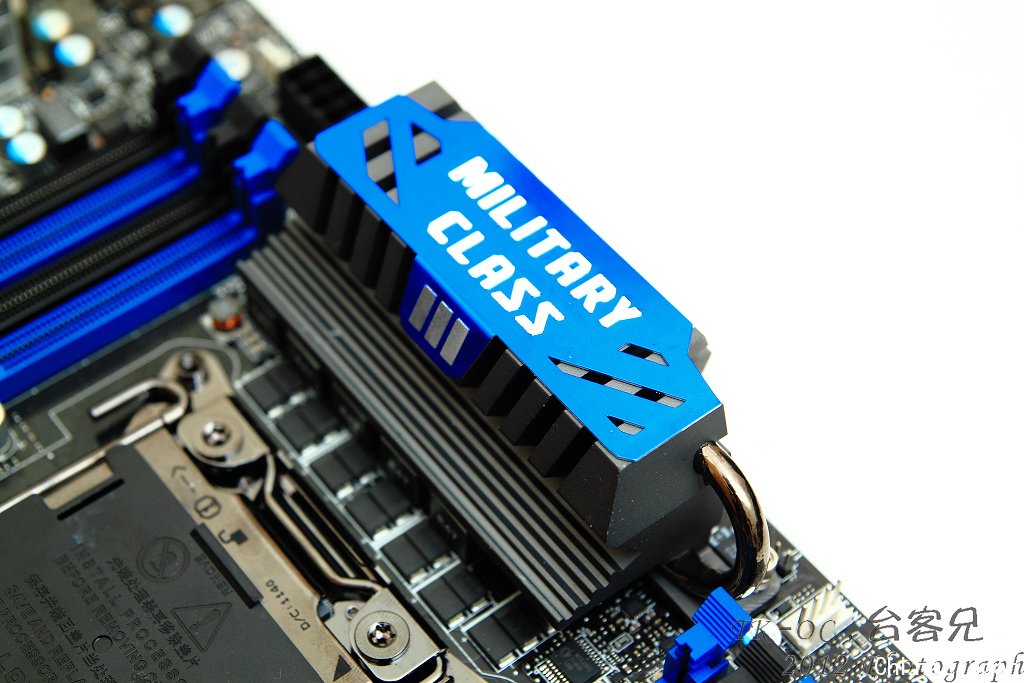

CPU供電散熱片,內還藏了個根熱導管

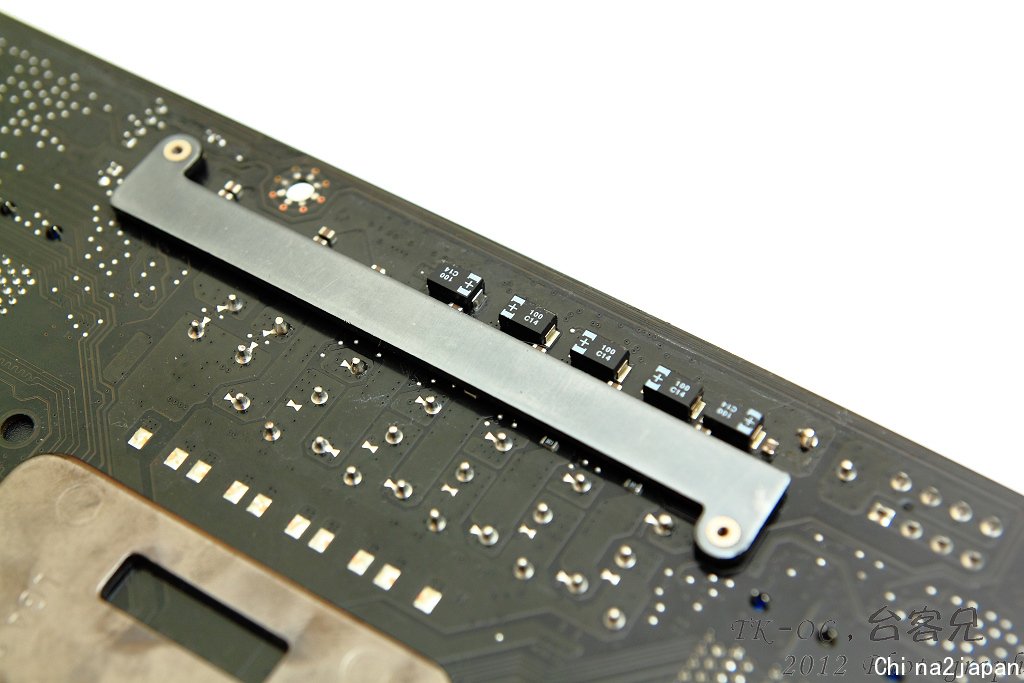

主板背面也有加強散熱,其實說散熱不如說是強化背板


記憶體供電使用了兩顆DrMOS,左右各有一組!

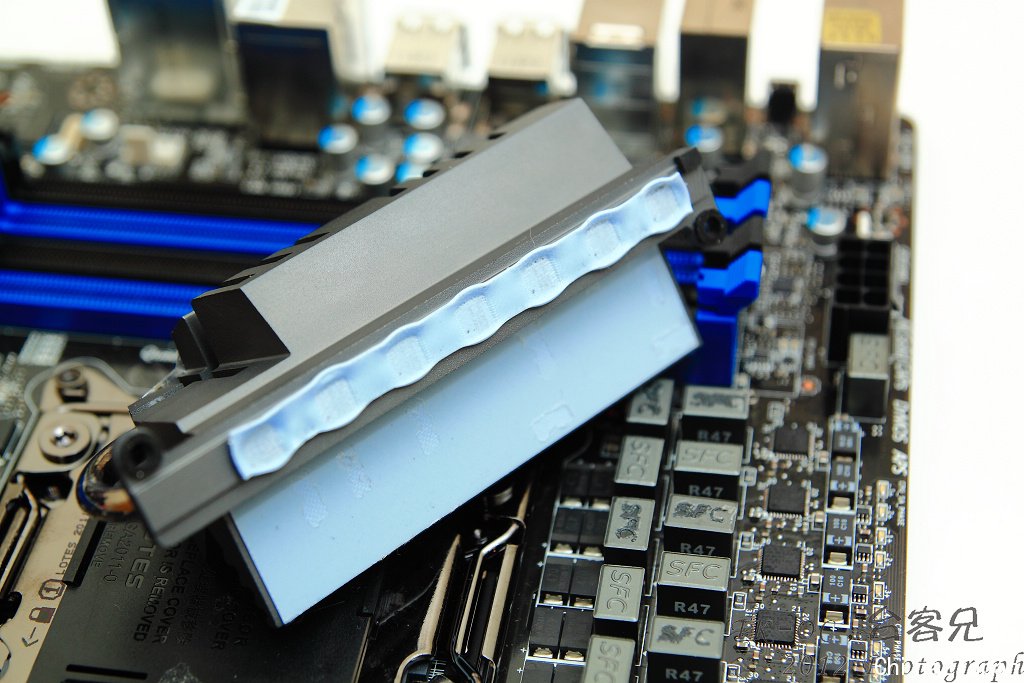

CPU供電MOS與散熱片接觸均有完整接觸

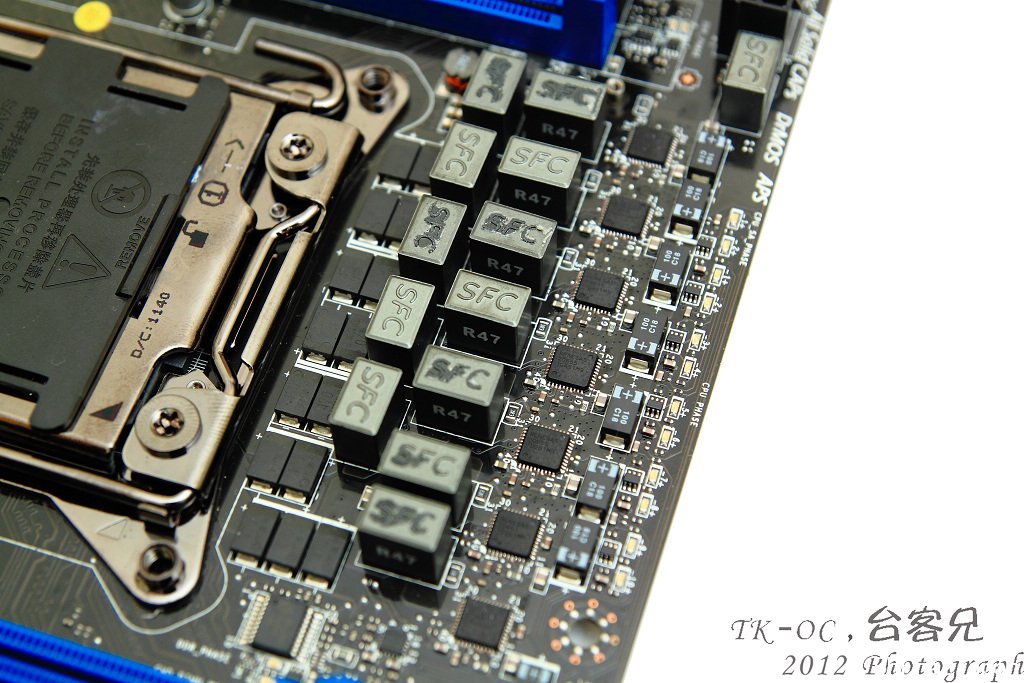

X79A-GD65(8D)的供電是由DrMOS+SFC電感+鉭電容组成,正面共有7颗DrMOS


背面還有5顆DrMOS

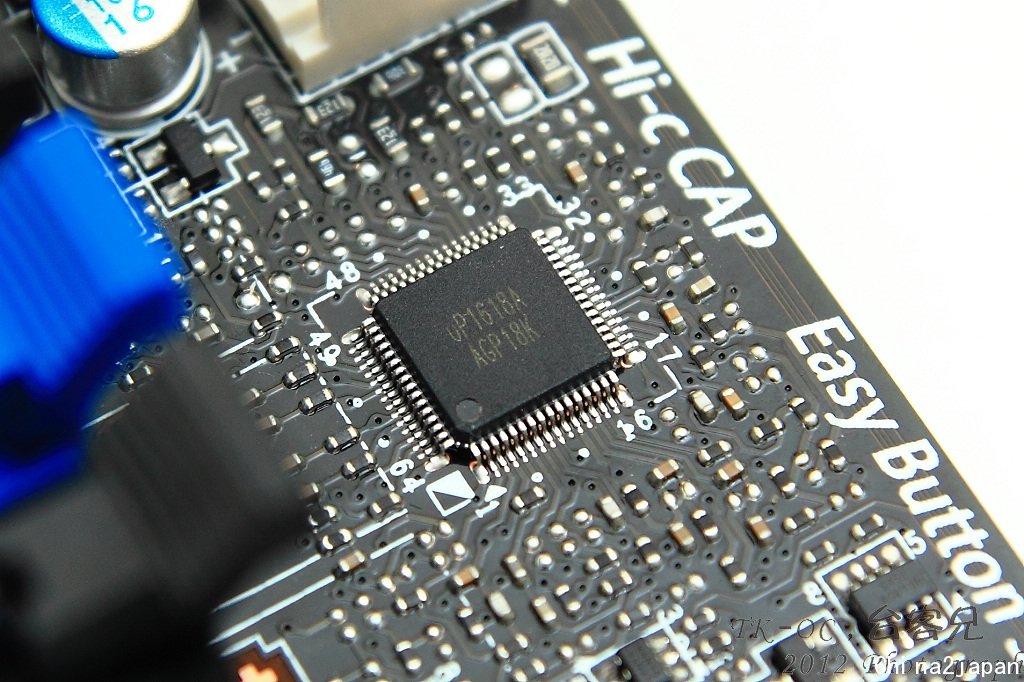

供電整體看起來像似12+2的供電模組,但實際上主板上這顆uP1618 PWM晶片
已經說明X79A-GD65(8D)的供電實際為6+2供電模組!


接下來看看其它的主要晶片

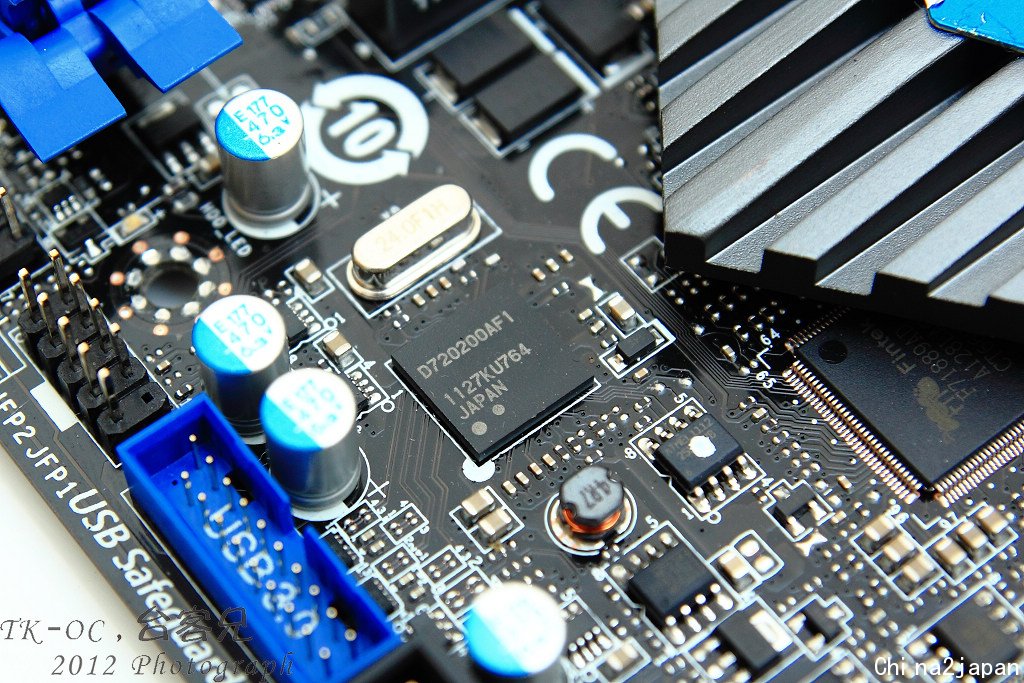

NEC提供的D720200AF1第二代USB3.0晶片,X79A-GD65(8D)找的到採用2顆
左下方為前置USB3.0 19pin延伸腳座

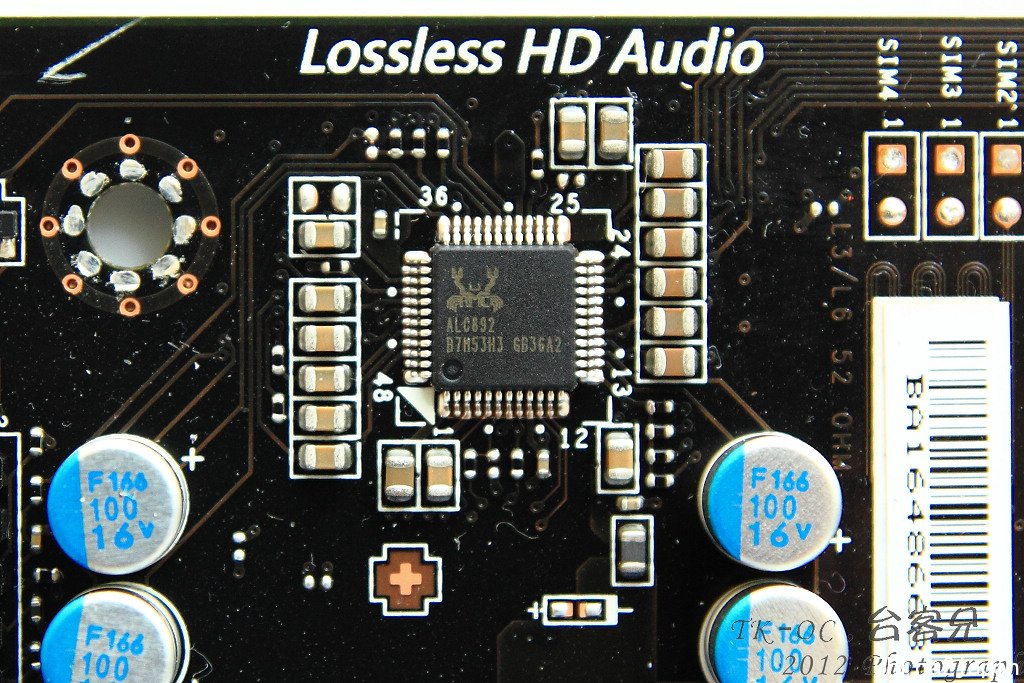

Realtek ALC892音效晶片,通過THX認證

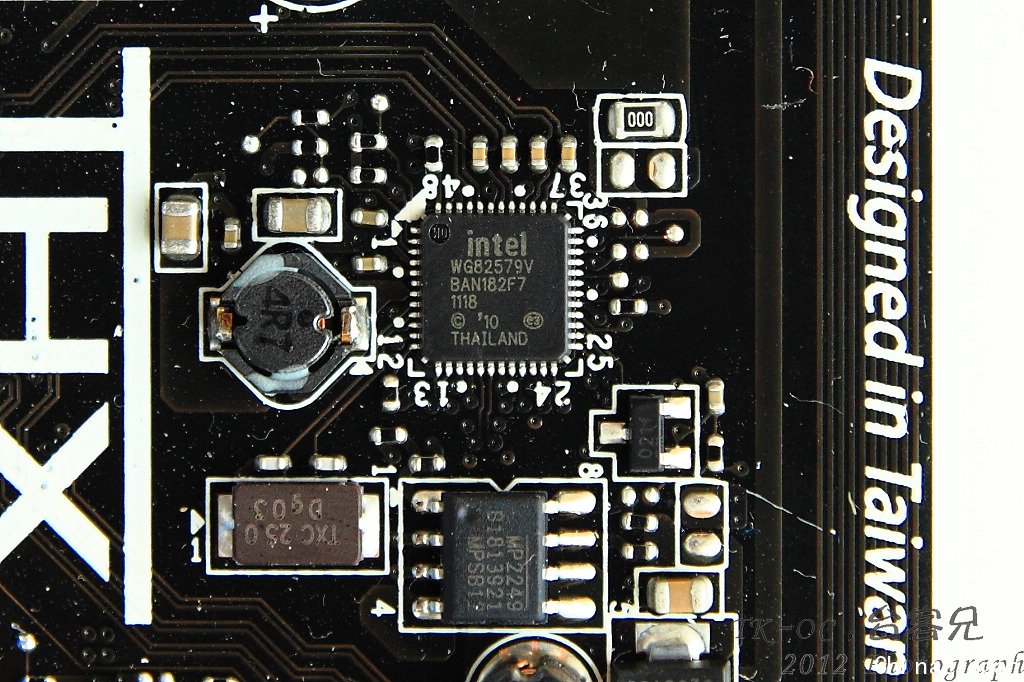

網路採用Intel 82579晶片

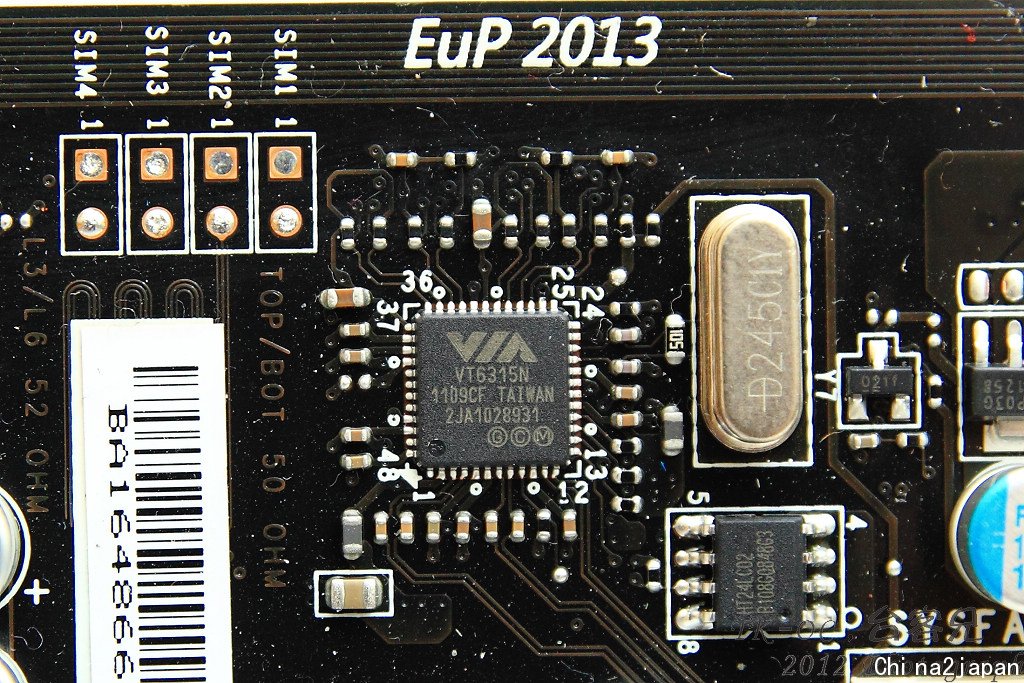

VIA VT6315則是負責IEEE1394


MSI X79A-GD65(8D)外觀就簡單到此
----------------------------------------------
接下來就來看看MSI UEFI BIOS內容

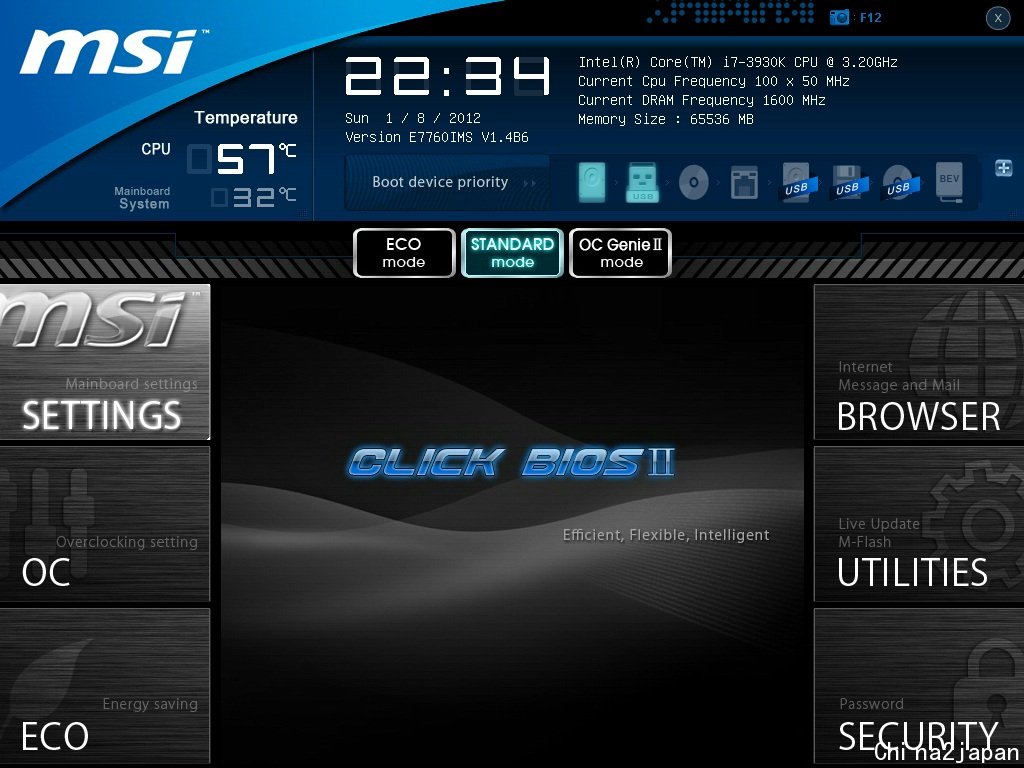

主選單頁面資訊

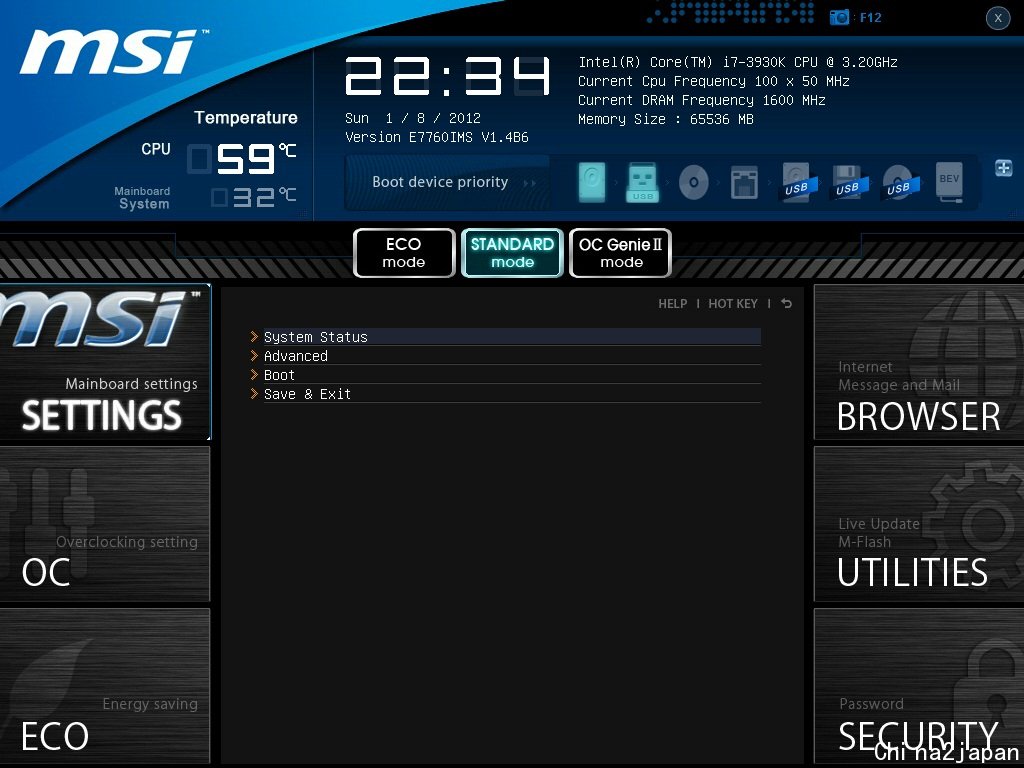

SETTINGS選單內主要是提供一些周邊相關的設定,如開機選單,系統資訊..等等!

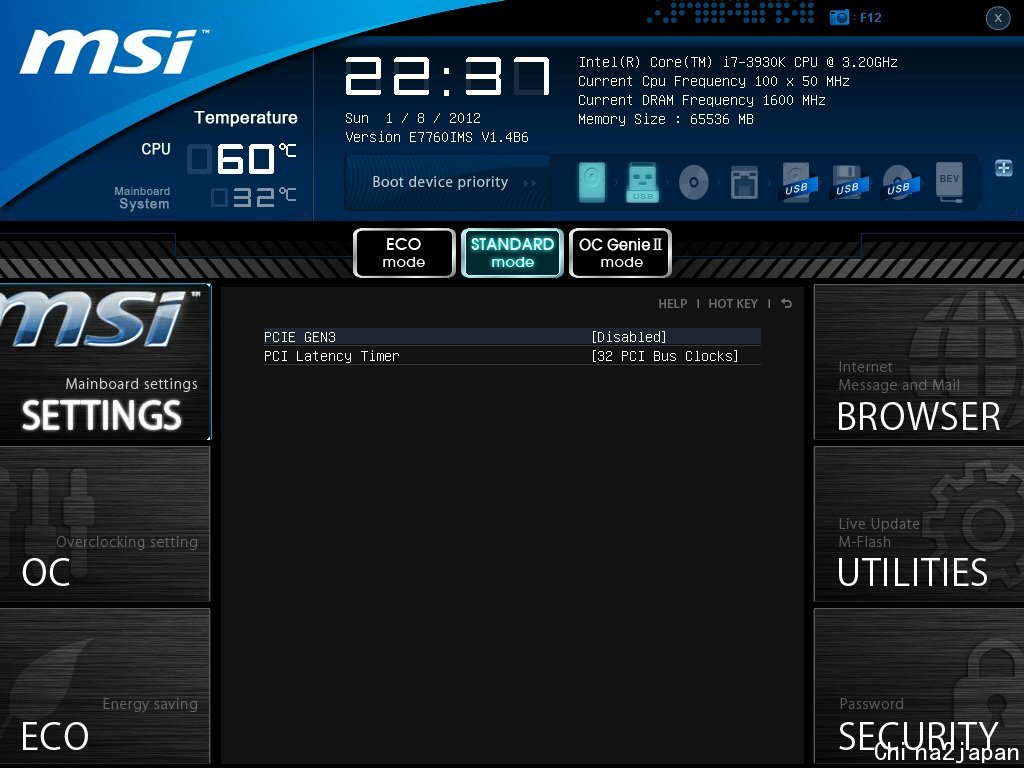

當然主打之一的GEN3晶片也可以從SETTINGS選擇是否開啟

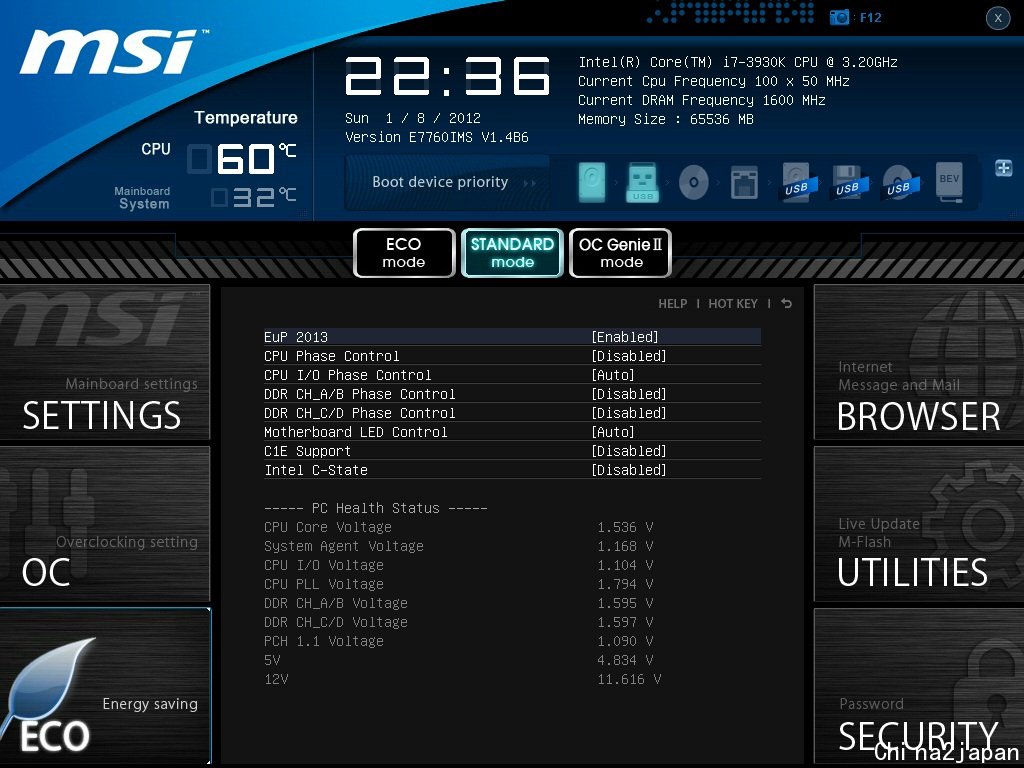

ECO選單內主要是設定一些節能配置..如EPU,CIE等等....


當然MSI UEFI BIOS也是有提供一些小工具程式!

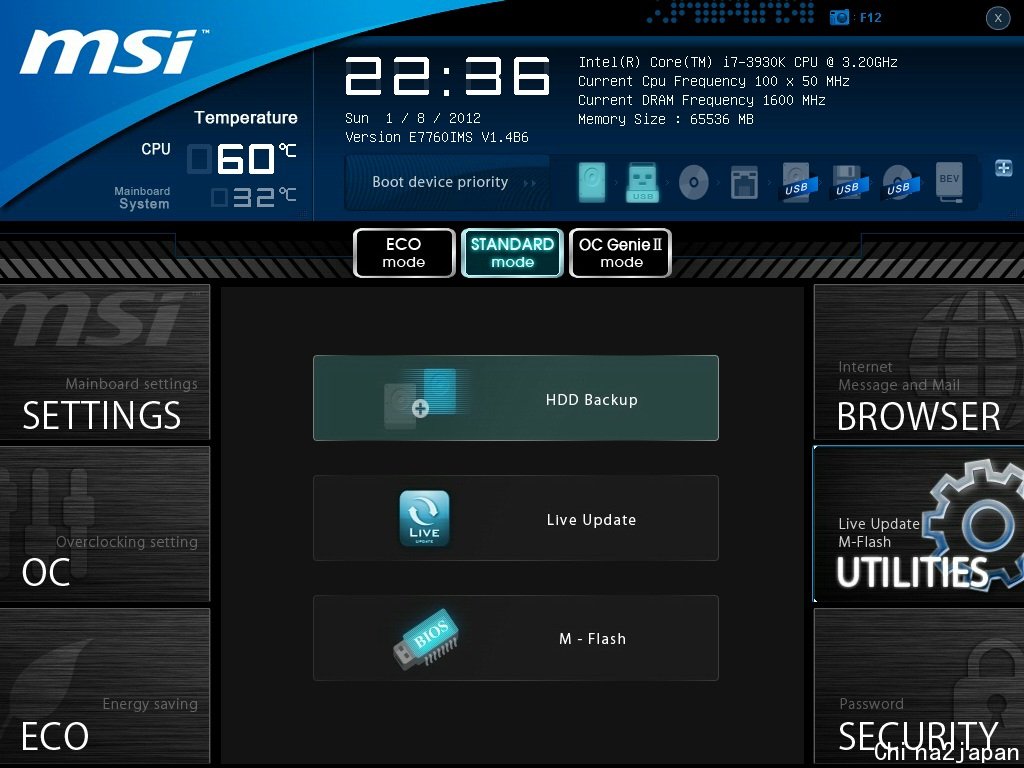

UTILITIES選單內就是包含這些小工具


比較常用的的項目也就是上方這幾樣!
------------------------------------------------
在來就是各家都主打的超頻選項

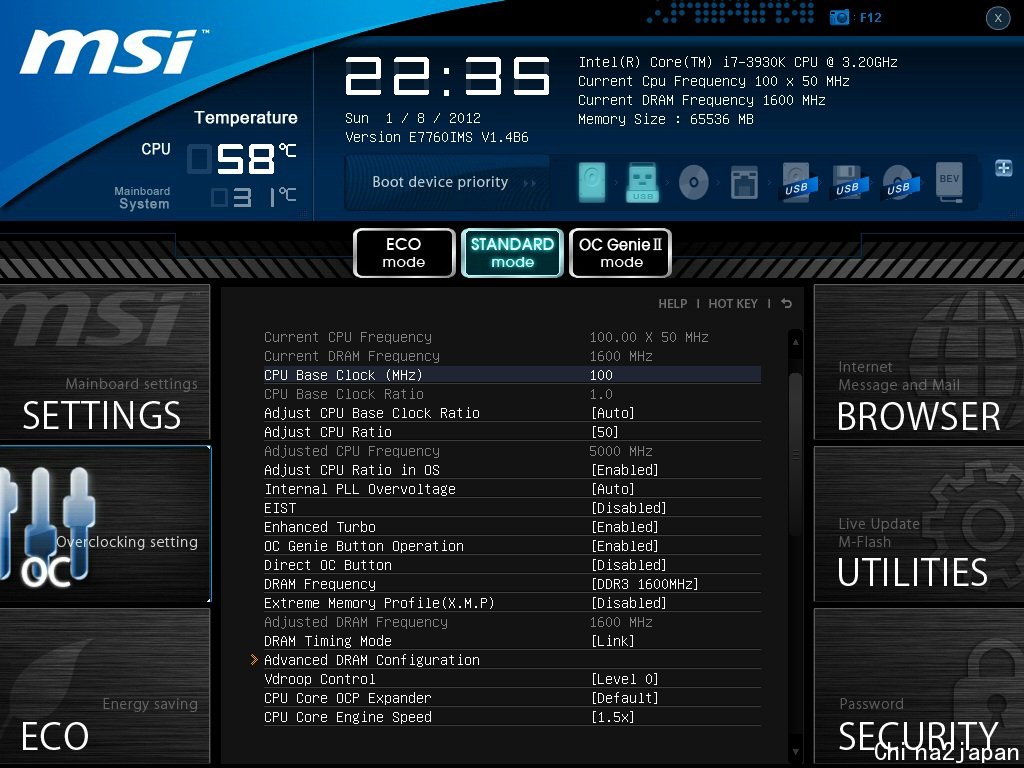

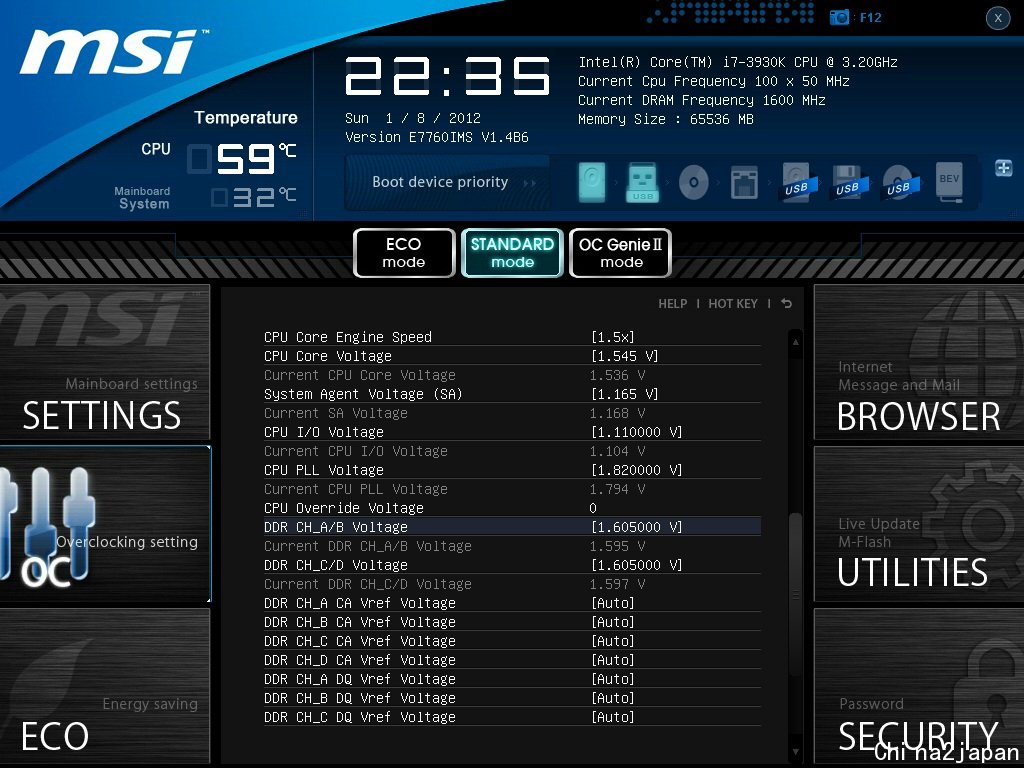

以下是台客兄手上的CPU設定5G開機的參數,提供網兄參考!


因手上的CPU體質似乎不是很好,所以電壓虛要略高,手上有體質較好的CPU
電壓值可以在自行摸索向下調整!

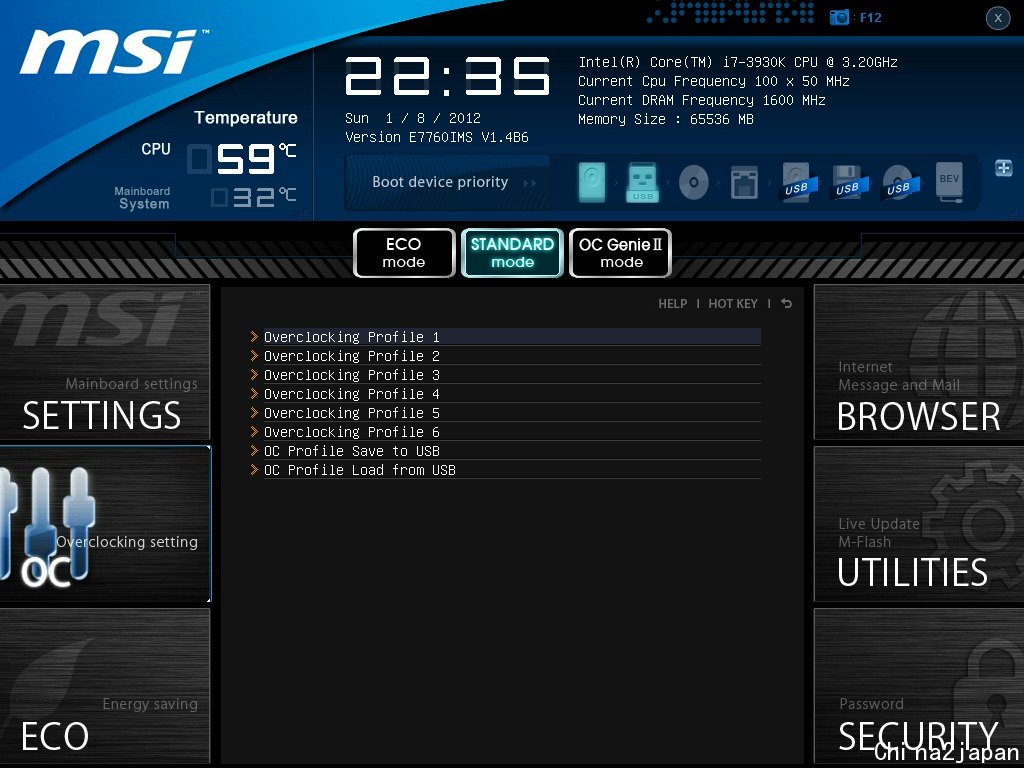

當然基本上也有提供幾組設定檔可以存取,定外也可以把設定檔存取成
專用的檔案輸出至儲存裝置,在分享給其他同樣使用X79A-GD65(8D)套用!
不過建議雙方BIOS版本最好都是同一版本喔!

-------------------------------------------------

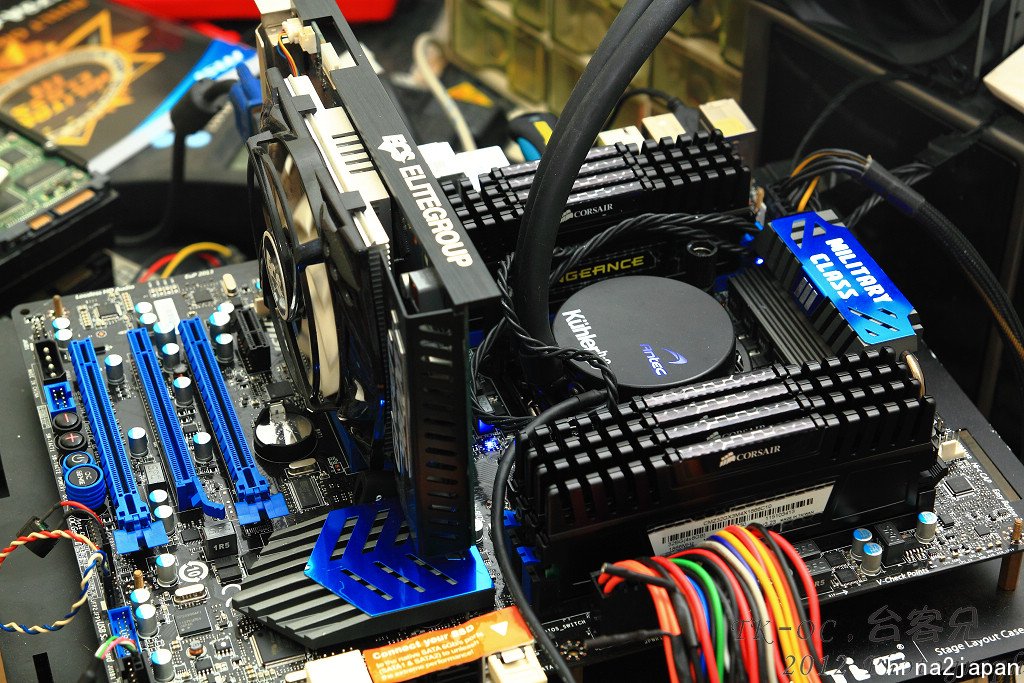

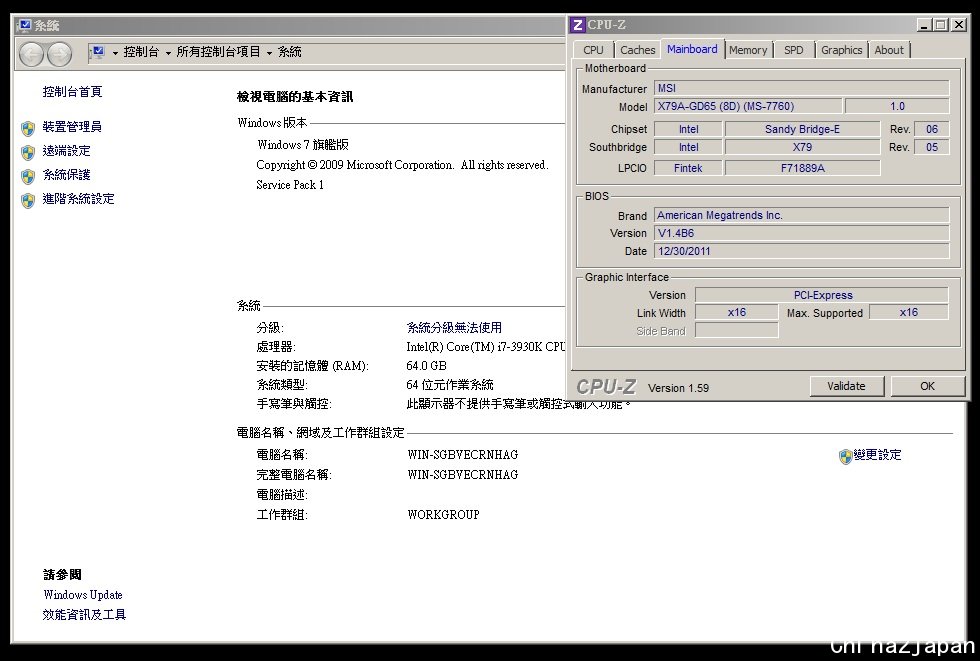

有8DIMM的MB當然是插滿64GB才爽阿..


雖然X79平台剛出來時謠傳許多8DIMM的MB插滿64GB會無法開機等等問題!
不過在各廠BIOS RD努力的爆肝除錯,可以看得出相容性已經比剛出來的BIOS好很多了!

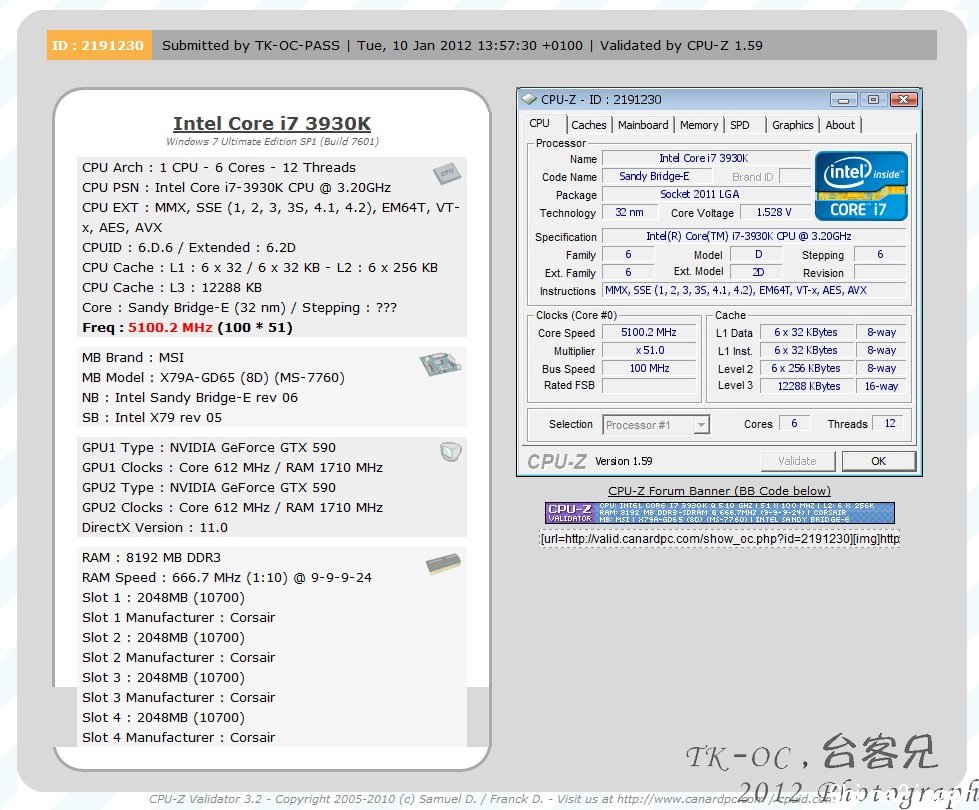

最後再來張I7 3930K搭配Antec H2O 920直上5100Mhz認證


--------------------------------------------------
總結:
X79平台可能因為剛上市各廠都還有存在一些小問題,這就像當初X58平台
剛推出一樣!基本上小弟玩出來的問題大都是一些相容性小問題
尤其是在記憶體超過1600頻率方面!..好加在這問題不算太大,通常只要更新BIOS就可以解決!
現階段可能因為基本的主機板搭上CPU售價就大約要25000NTD..大多數的人都還下不了手!
相信Intel在後面推出的平價Intel Core i7-3820...MB+CPU的售價才比較符合下手的價位!


                      ~END台客兄~
