2011年在Intel Z68晶片組於今年5月上市以來以年初搭配Intel Sandy Bridge處理器產品以來,最值得使用者期待就是Sandy Bridge-E產品的推出了,身為Nehalem後繼者Sandy Bridge-E,主要取代採用LGA1366腳位Core i7 CPU及所搭配X58晶片組,雖然INTEL已推出相當長的時間,也獲得相當多的好評價,不可忽略的是它仍是最高階的個人PC平台,當然從今天開始頂級平台王座要交棒給最新的X79晶片組及最新的Sandy Bridae-E系列之CPU,包括Core i7 3960X、Core i7 3930K及Core i7 3820價格分別為美金$999、583及294,採用LGA2011接腳,TDP為130W,支援HyperThreading、內建4通道DDR3記憶體控制器及新的QPI連接介面。於2011年11月所發表32奈米製程擁有六個實體核心產品,代號Sandy Bridae-E的i7,將是目前Intel CPU產品的效能及頂尖之作,為此主機板大廠-MSI針對Intel X79晶片組再次打造遊戲及高階主機板,為新一代CPU(Sandy Bridge-E)發表時高階市場的代表晶片組之作,當然各家主機版廠除了剛面市時推出了相對應的主機板外,也多依據主流市場的需求的推出更新規格的主機板(這次多增加SATA 6G&USB3.0支援能力)並增加產品的附加價值,希望再次搶攻各位玩家口袋中的小朋友。

X79晶片組是搭配LGA2011 CPU產品是2011年頂級產品之作(提供2組SATA 6G及PCI-E 3.0支援能力,USB3.0還是需要外加控制晶片),X79系列主機板是INTEL新一代CPU(Sandy Bridge-E)主力產品,由目前產品的推出情形看起來,X79晶片組所帶來的 PCI Express 3.0,以及隨之而來的原生2組高速SATA 3.0(6G),但USB 3.0仍需外加控制晶片(Intel也表示未來會增加對USB3.0的支援能力),比較可惜是不支援Intel Rapid Sotrage Technology 10.5,不能提供使用者建立容量大於2.2TB硬碟的RAID陣列及iRST SSD Caching(SSD+HDD的混搭加速模式)。主機板大廠-MSI推出以Intel X79晶片組打造價位實在、規格、功能及用料都具競爭力的主機板,支援INTEL於2011年11月推出的LGA2011腳位Sandy Bridge-E CPU產品線,主機板特色為採用軍規第三代,高品質超穩定料件,支援PCI Express Gen 3,ClickBIOS第二代,提供使用者方便好用滑鼠操作BIOS介面,OC Genie第二代,可以讓使用者輕鬆全自動1秒超頻,免設定效能全面提升X79身為中高階市場的主推晶片組,各板卡廠也準備除了剛面市時推出了相對應的主機板外,依據主流市場的需求的推出更具特色的主機板,搶攻各位玩家口袋中的小朋友,以下介紹MSI在X79晶片組的中高階ATX產品X79A-GD45的面貌。





主機板包裝及配件

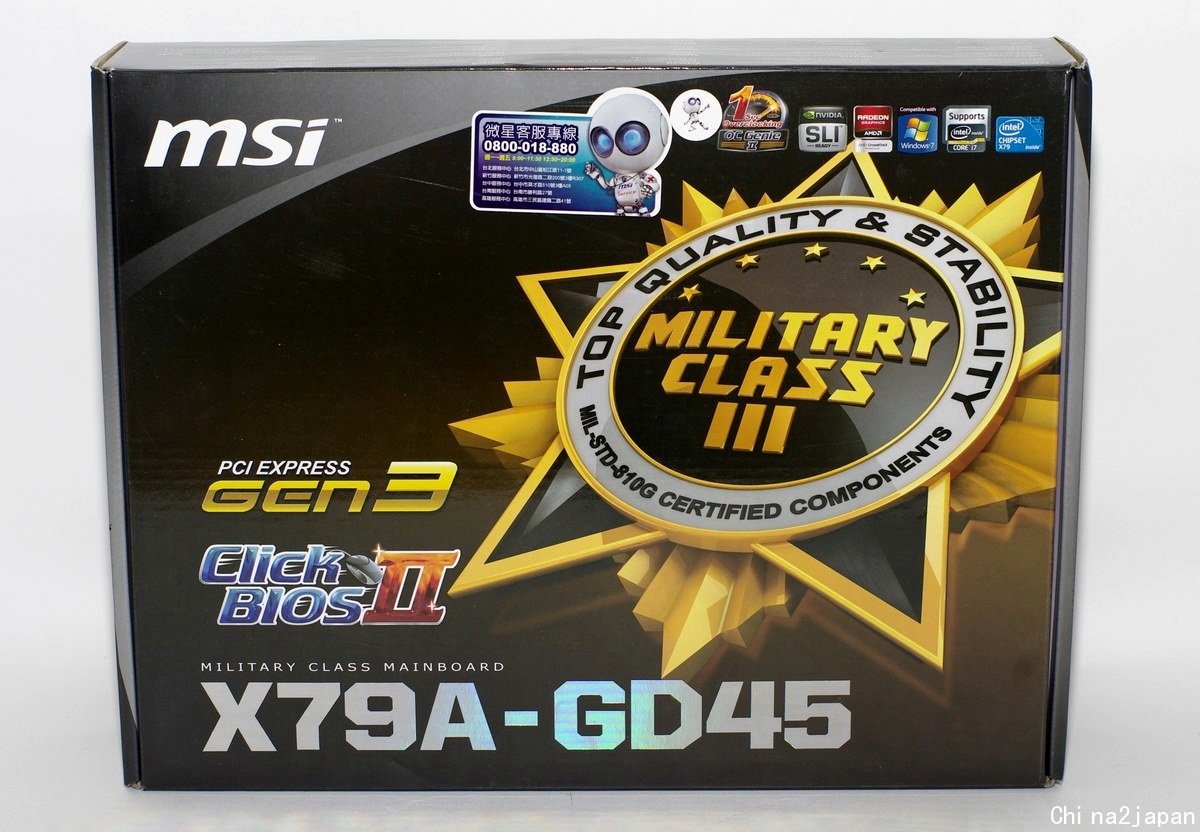

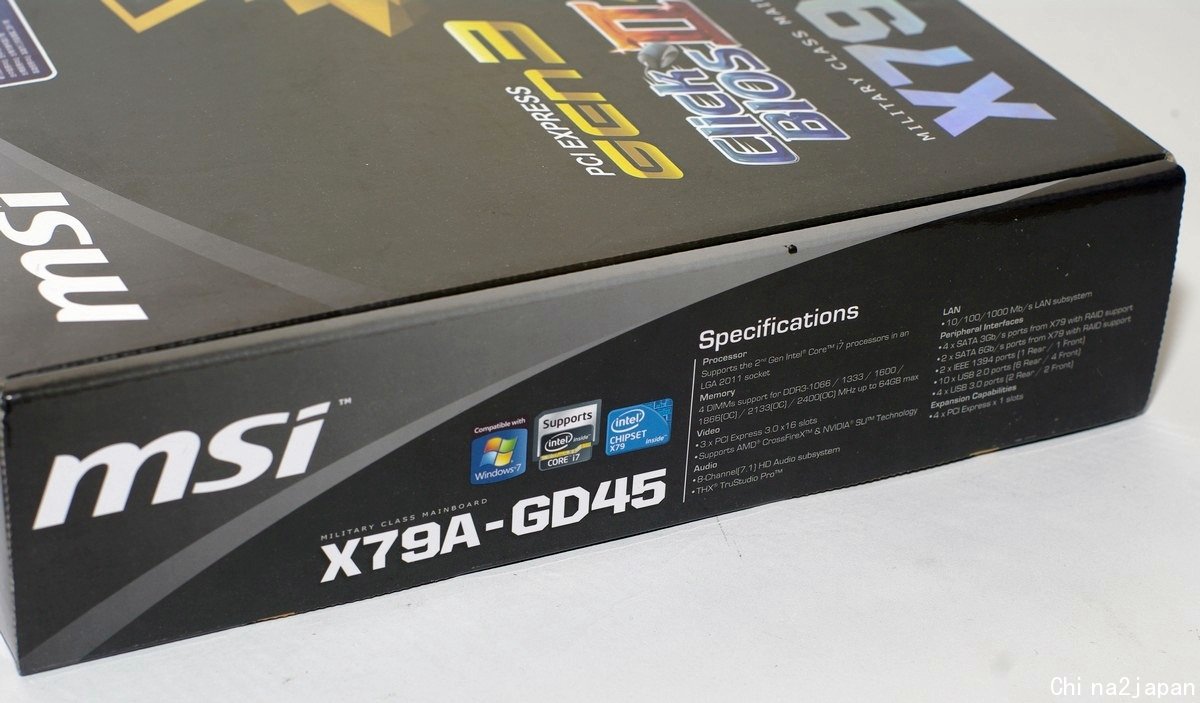

MSI X79A-GD45外盒正面

產品的設計外包裝,MSI的平實經典之作,為軍規等級產品。
支援SLI及CFX、第3代軍規用料、Click BIOS II、OC GENIE II、USB3.0/SATA6G傳輸效能。


支援的技術

Click BIOS II、PCI Express Gen 3。


第三代軍規等級

軍規等級用料,字樣相當強烈的顯露出主機板的用料,也獲得軍規產品認證。
支援Sandy Bridge-E核心,採用X79晶片組,MSI原廠提供三年保固。


盒裝出貨版



產品規格



產品說明

有簡單的多國語言介紹。

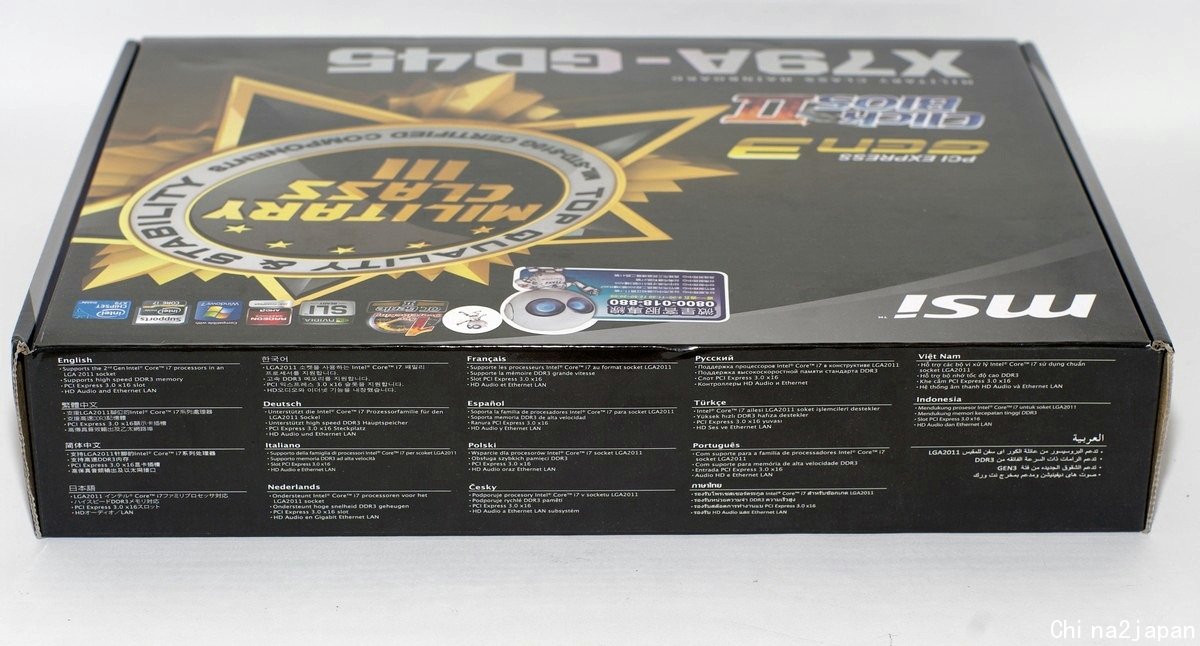

外盒背面圖示產品支援相關技術





提供3組PCI-E 16X插槽供擴充使用支援SLI及CFX,4DIMM四通道DDR3、7.1CH的音效輸出、Gigabit網路等技術、規格,並以簡單圖示簡介主機板支援的功能跟特色,
如創新提供的PCI-E 3.0技術、第3代軍規用料、Click BIOS II、OC GENIE II、USB3.0/SATA6G傳輸效能、Super Charger: 快速替iPad/iPhone/智慧型手機充電,
THX TruStudio PRO: 真實還原聲音錄製時的原味表現等,透過外盒可以了解主機板的大致技術、規格及配置情形。


開盒及主機板配件

主機板相關配件分層包裝

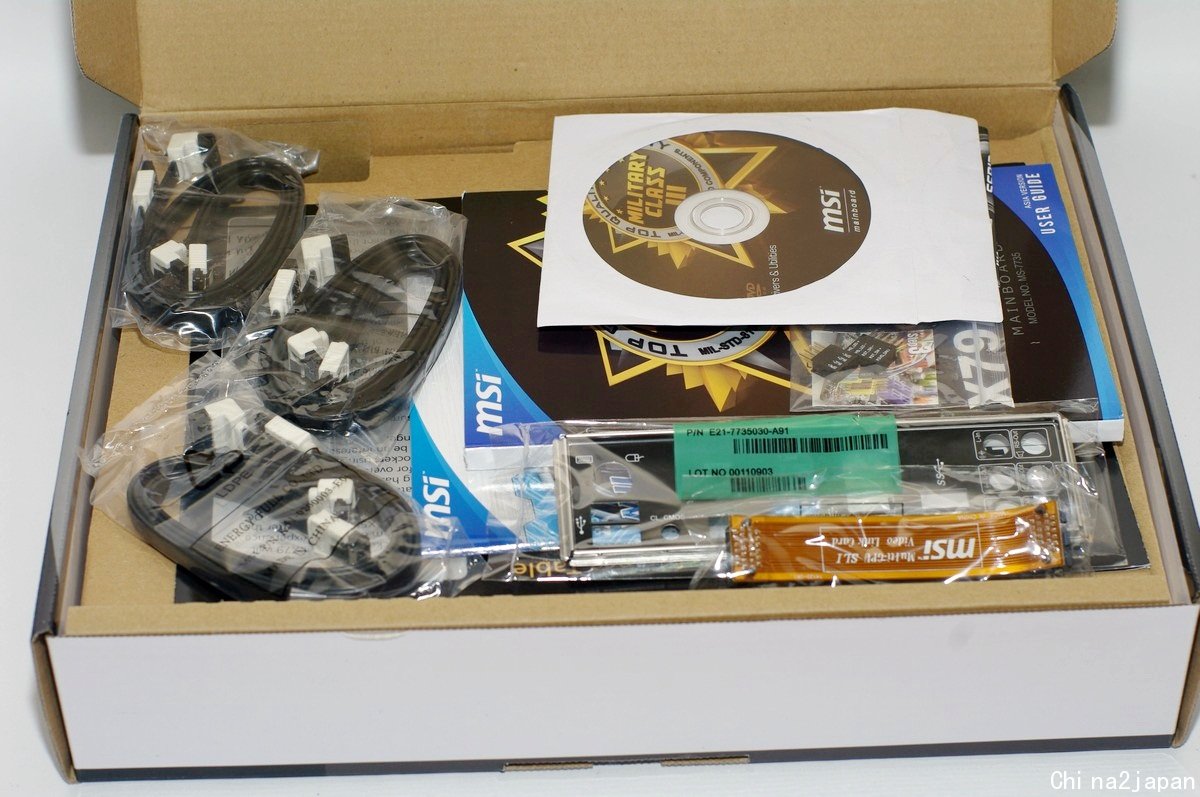

配件

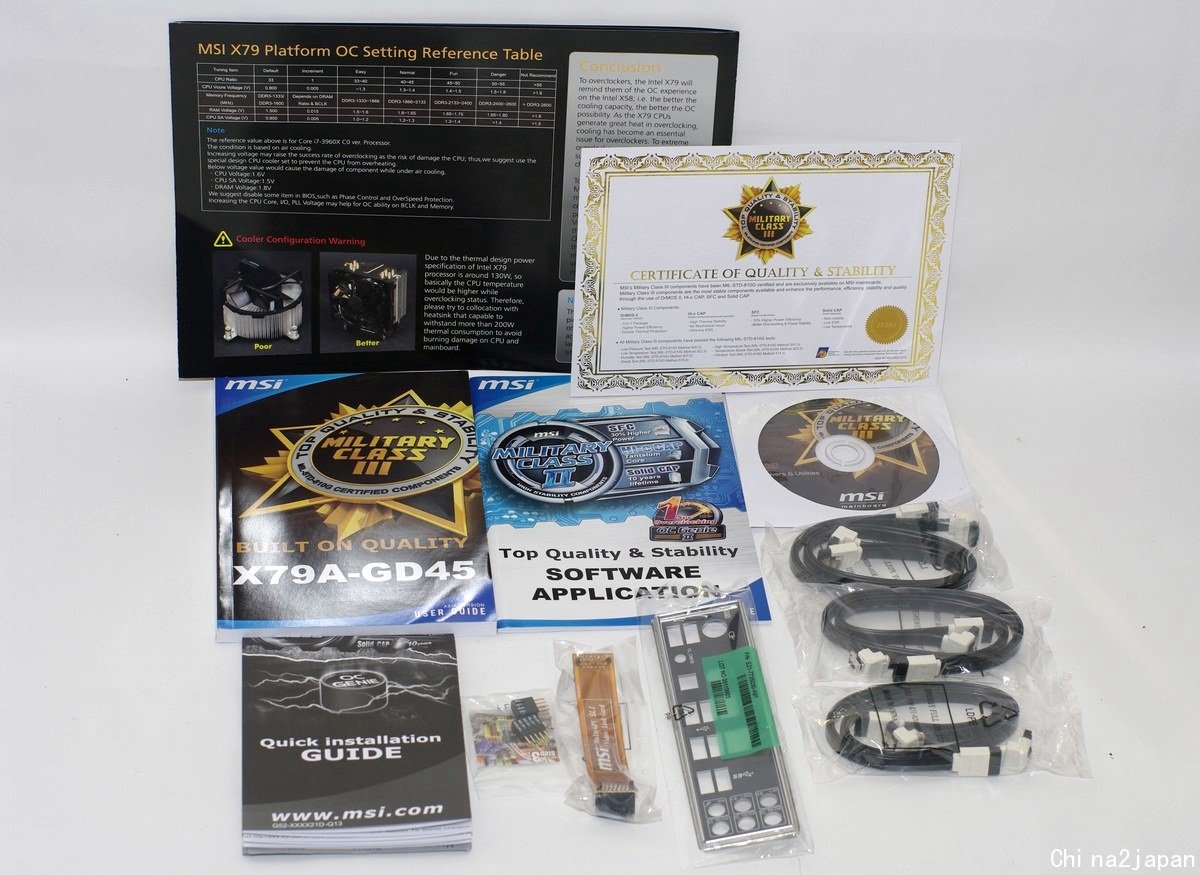

配件有驅動光碟、SATA排線6組、SLI橋接器、後檔板、說明書及驅動光碟等。

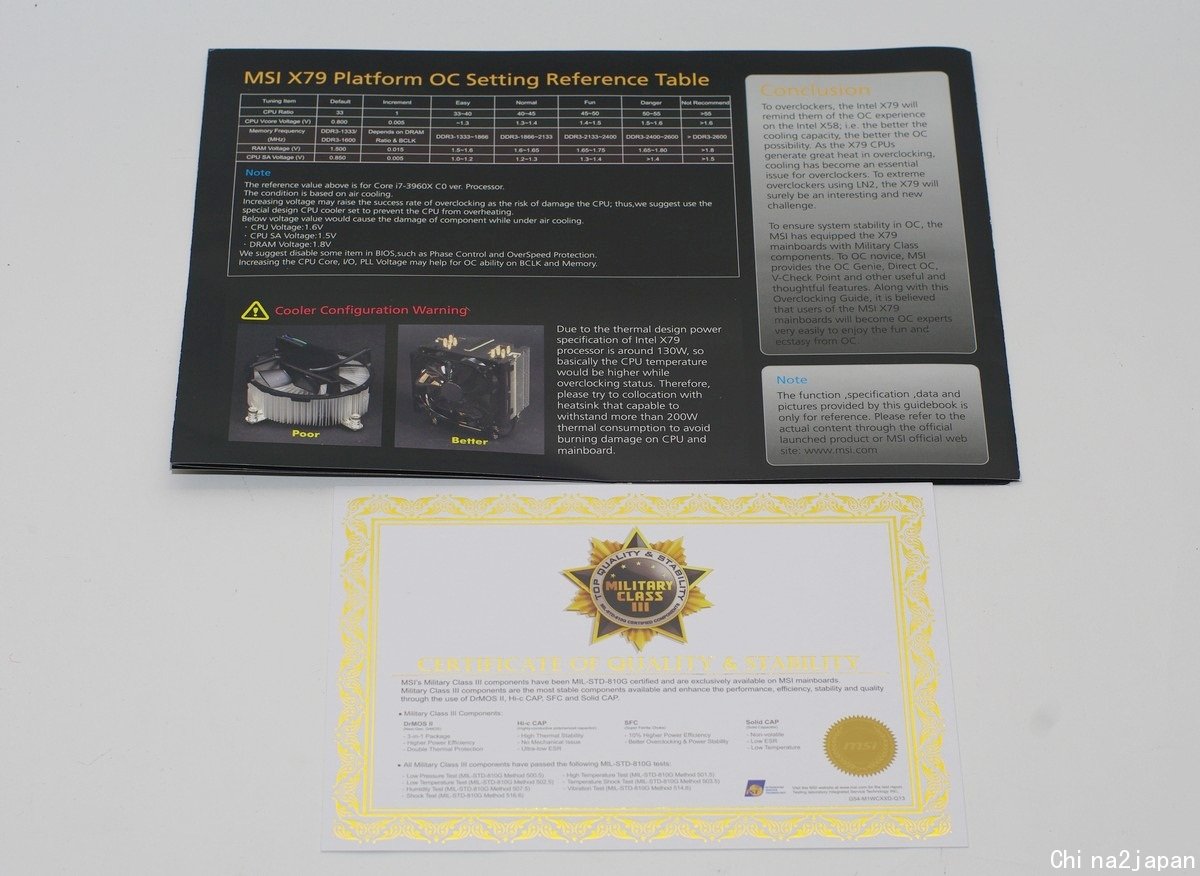

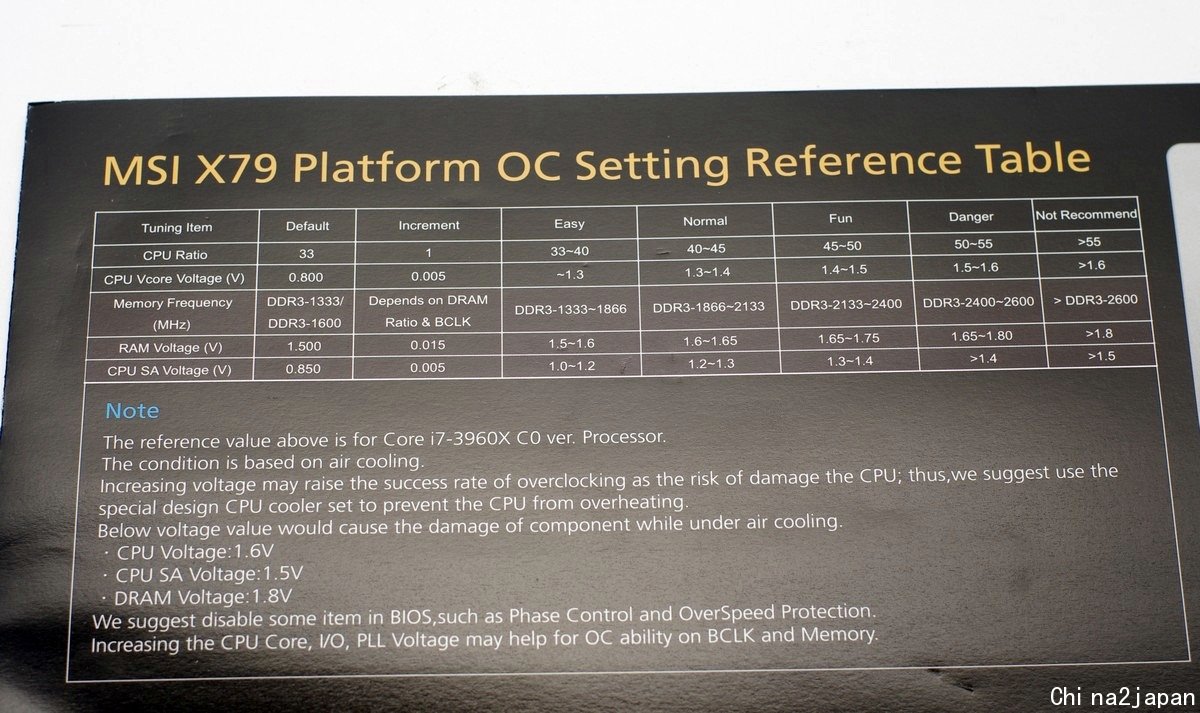

原廠的超頻設定建議表及軍規認證書



原廠的超頻設定建議表

給使用者在超頻做為參考,算是相當貼心的地方。




主機板

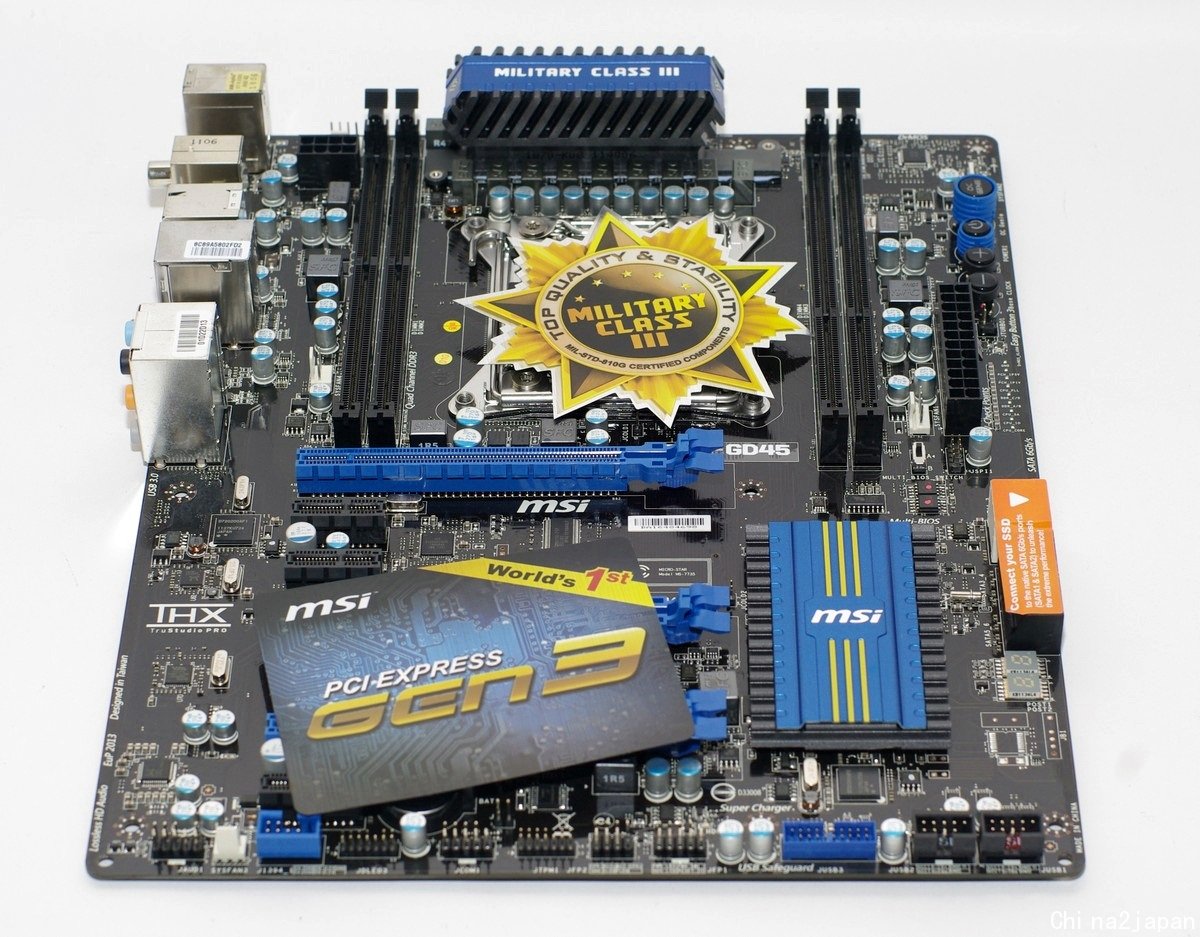

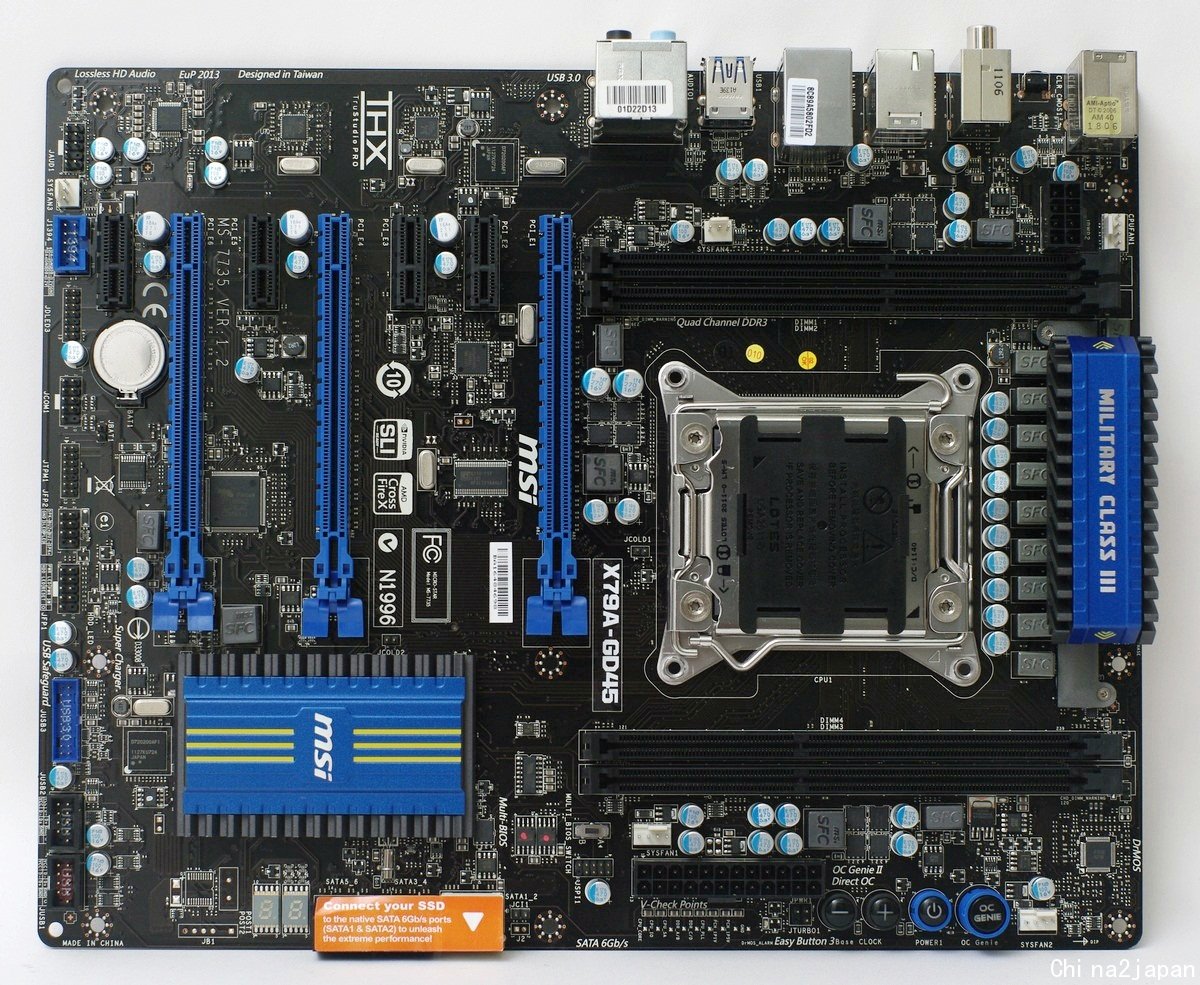

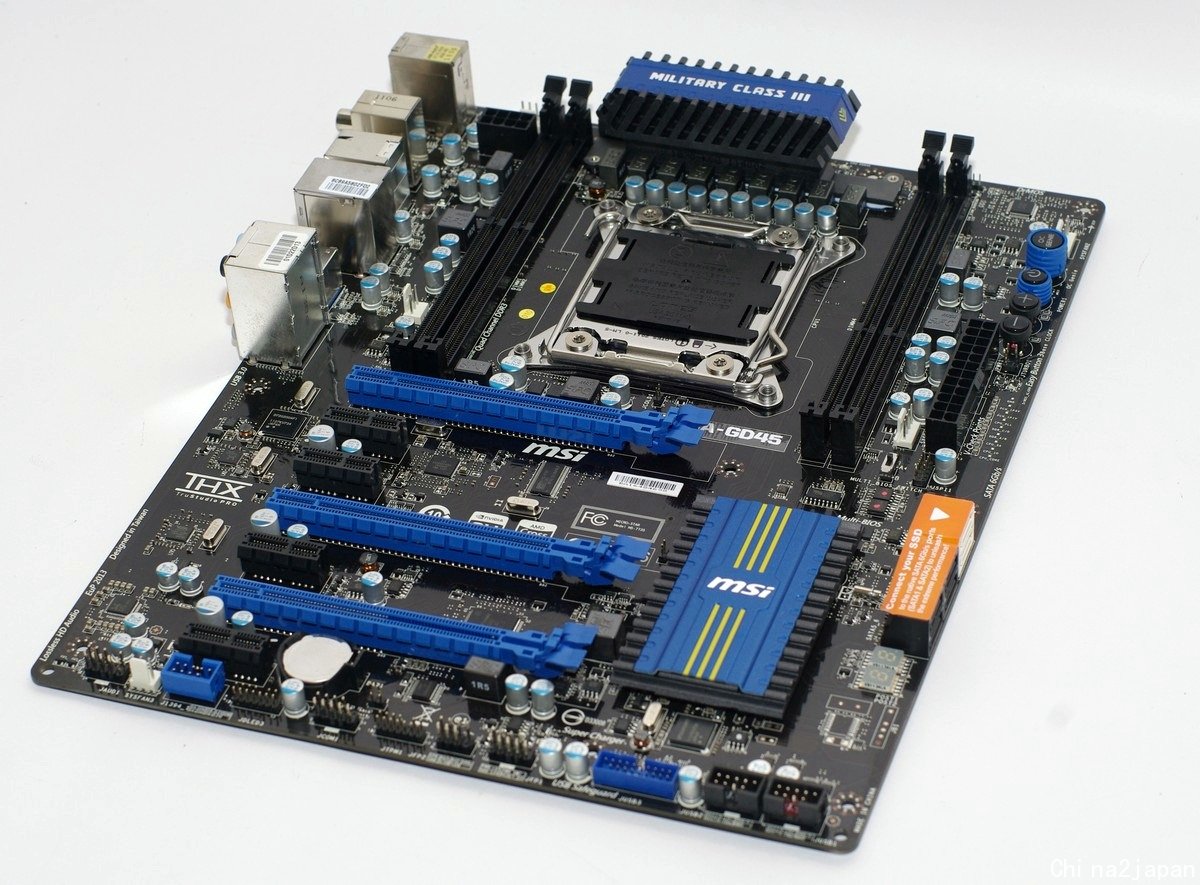

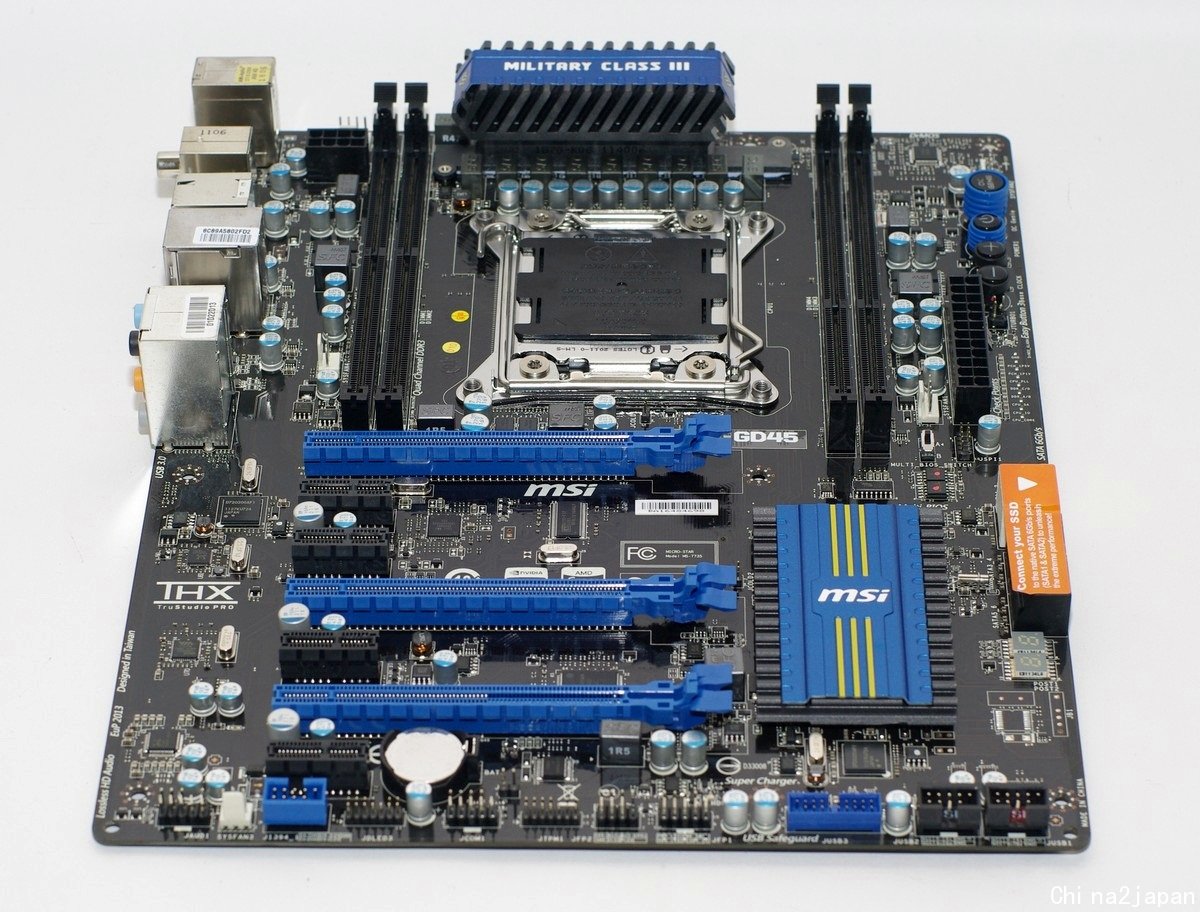

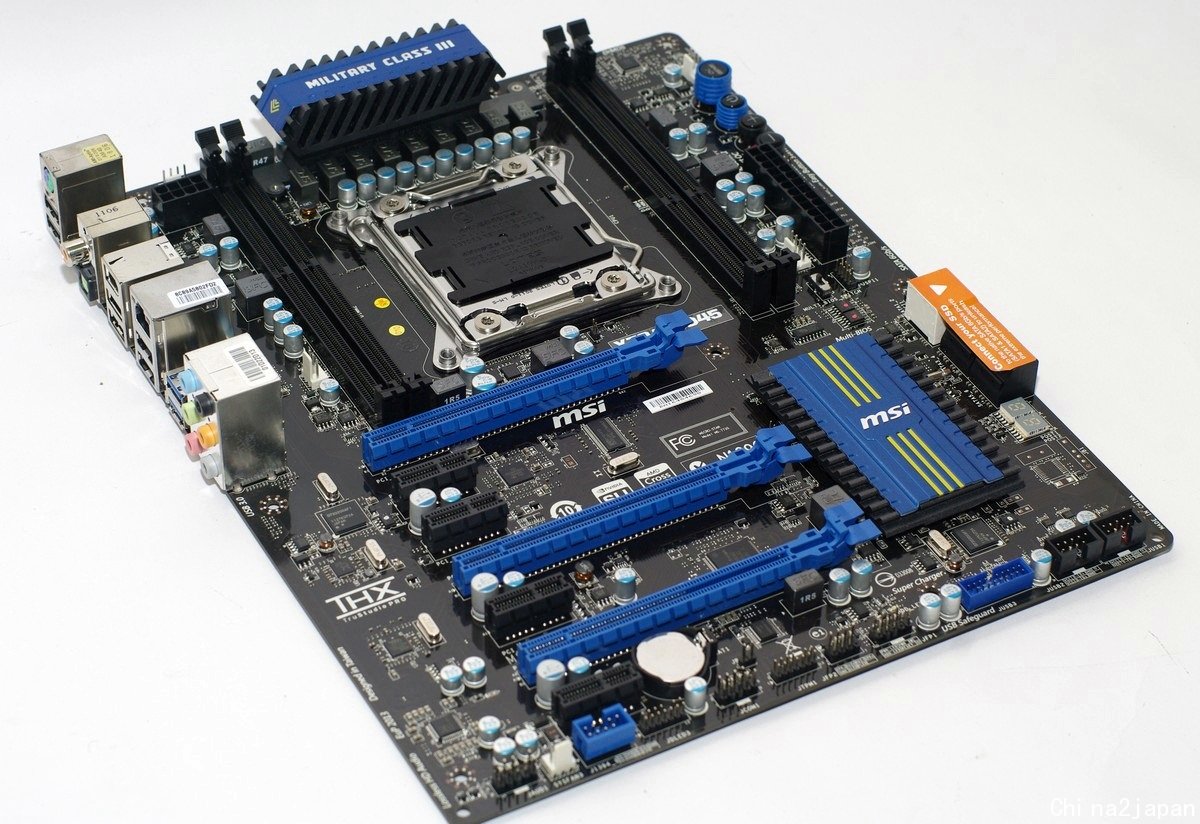

主機板正面









這張定位在中高階X79主機板,主機板電容採用Hi-c CAP鉭質電容、SFC電感及全固態電容,整體用料部分再次提昇為第三代軍規,CPU供電設計採用8相,MOS區加以大面積散熱片抑制MOS負載時溫度,
CPU端12V輸入使用8PIN,並提供5組風扇電源端子(2組PWM,3組小3PIN)主機板上提供2組SATA3(白色2組原生)、4組SATA2,此外整體配色採用黑配色為底,藍色作為點綴,具有相當不錯的高階產品質感。

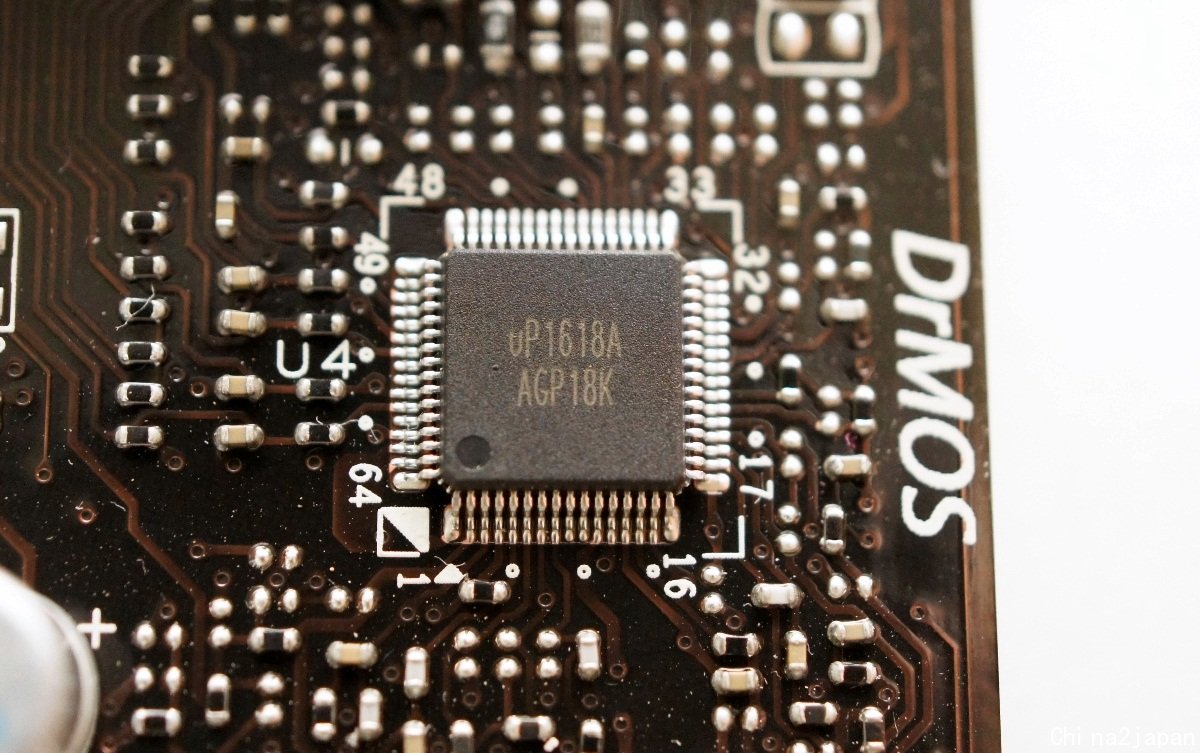

CPU供電用料



用上鉭質電容(Hi-c CAP)、超導磁電感(SFC)及固態電容(Solid CAP)的DrMOS II設計,共計8相。



主機板背面

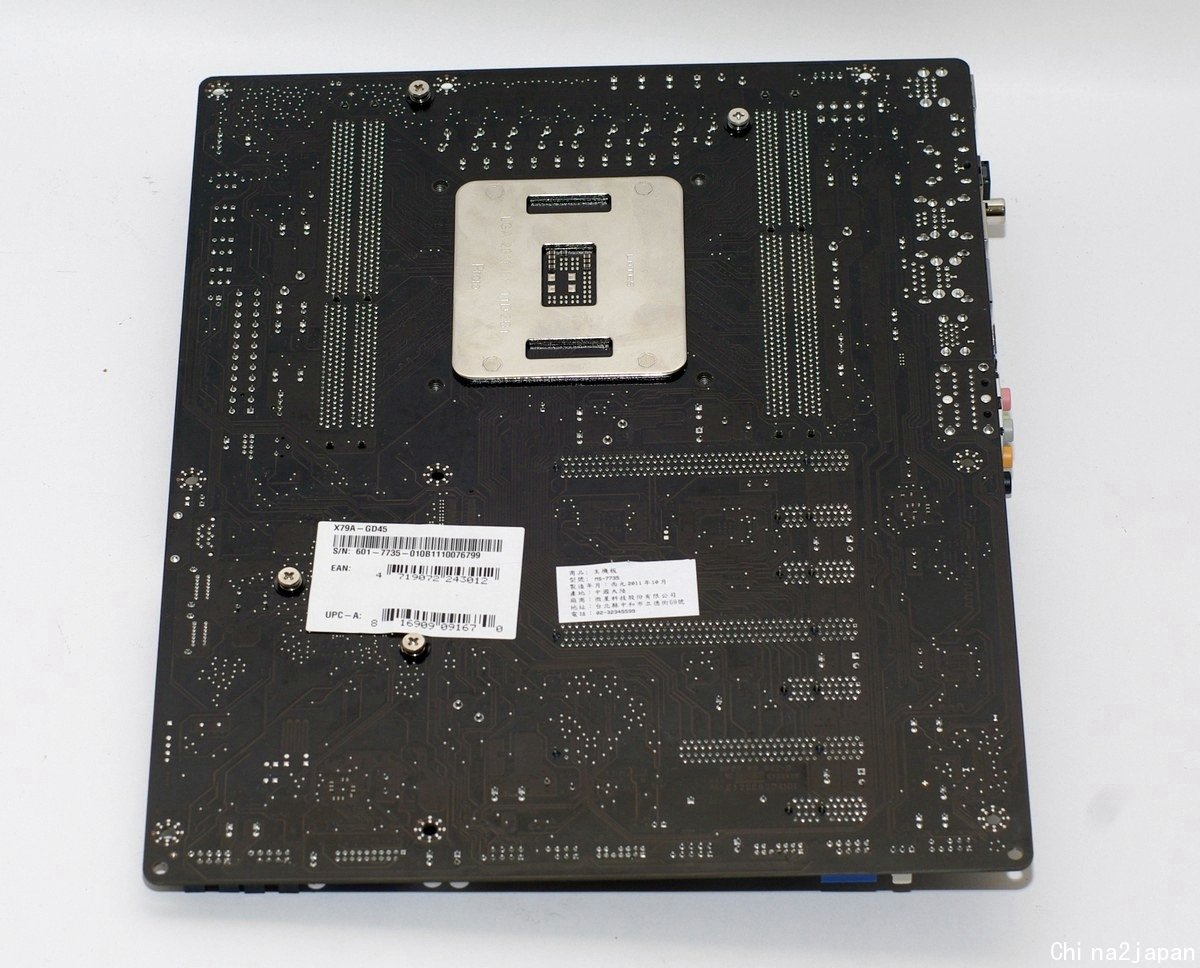

主機板CPU底板使用金屬製防彎背板,MOS區及PCH晶片組散熱器使用螺絲固定。


主機板IO區

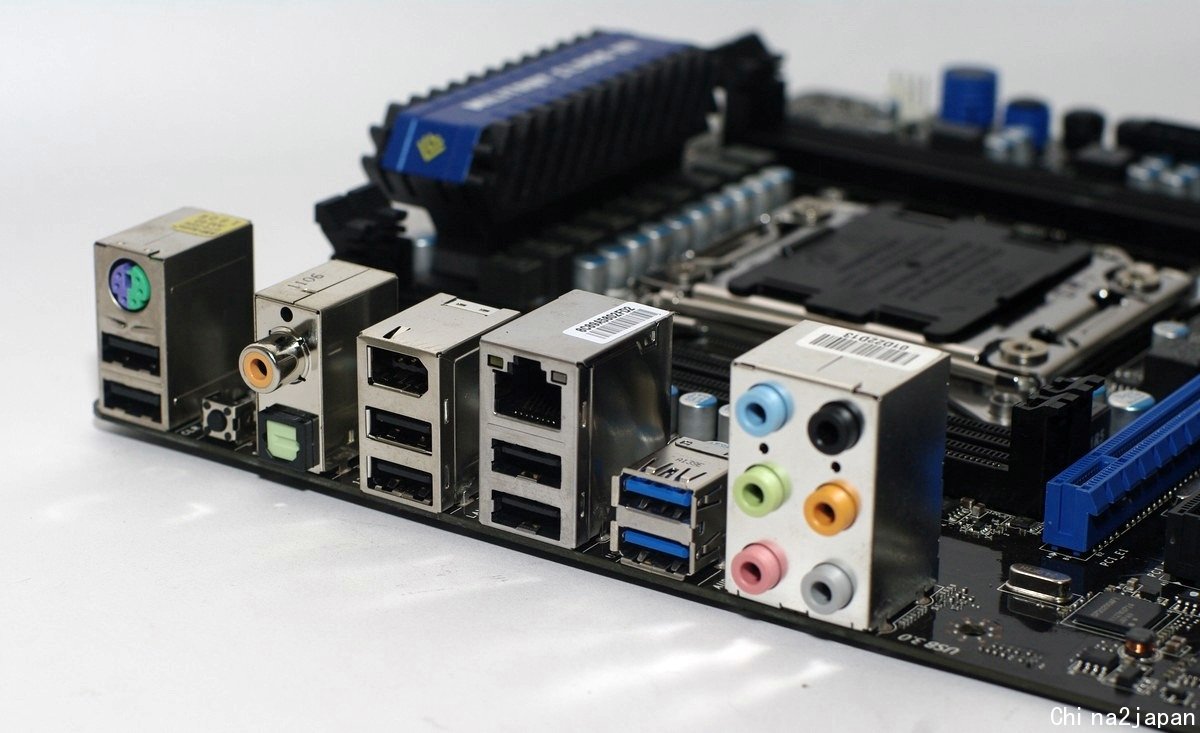

如圖,有1組PS2鍵盤滑鼠共用接頭、1組Gb級網路、2組USB3.0、6組USB2.0、1組1394a、CLEAR CMOS快速鍵、同軸及光纖輸出及音效輸出端子。

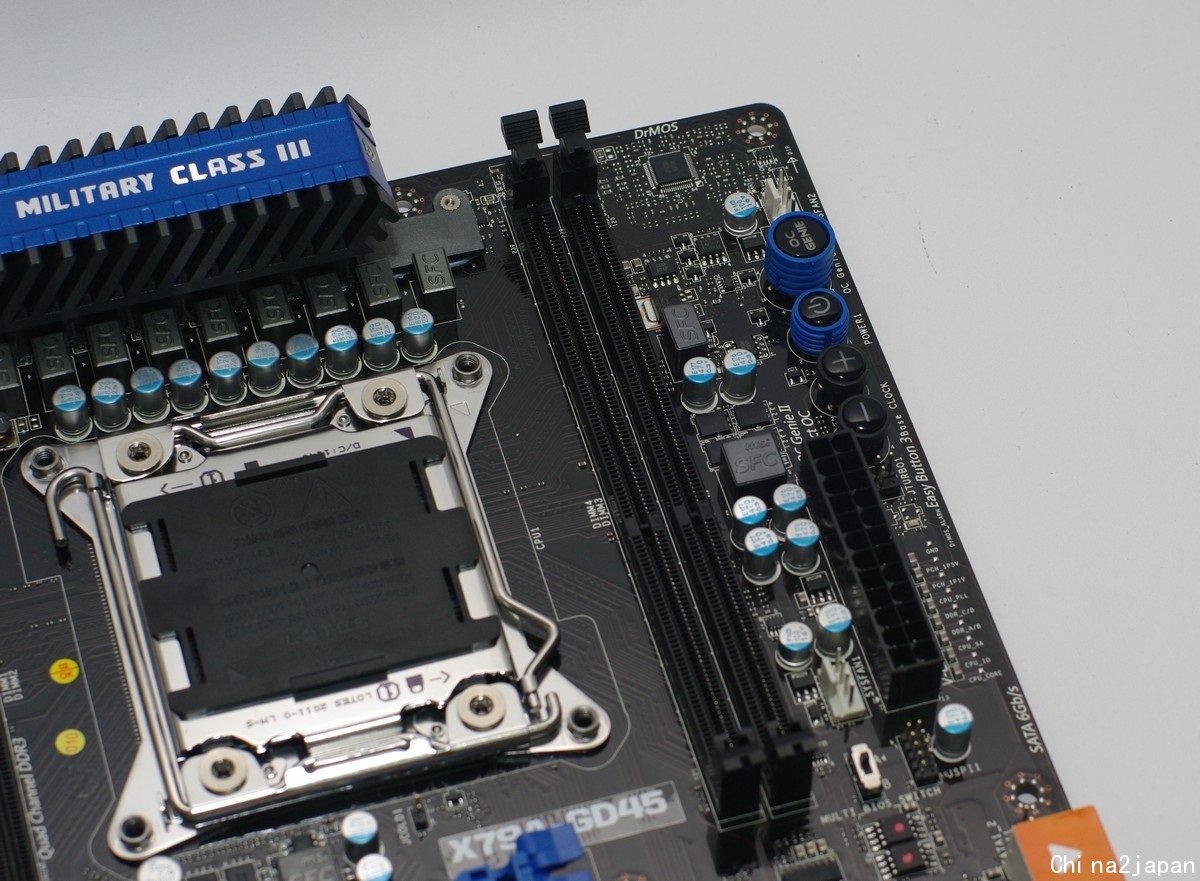

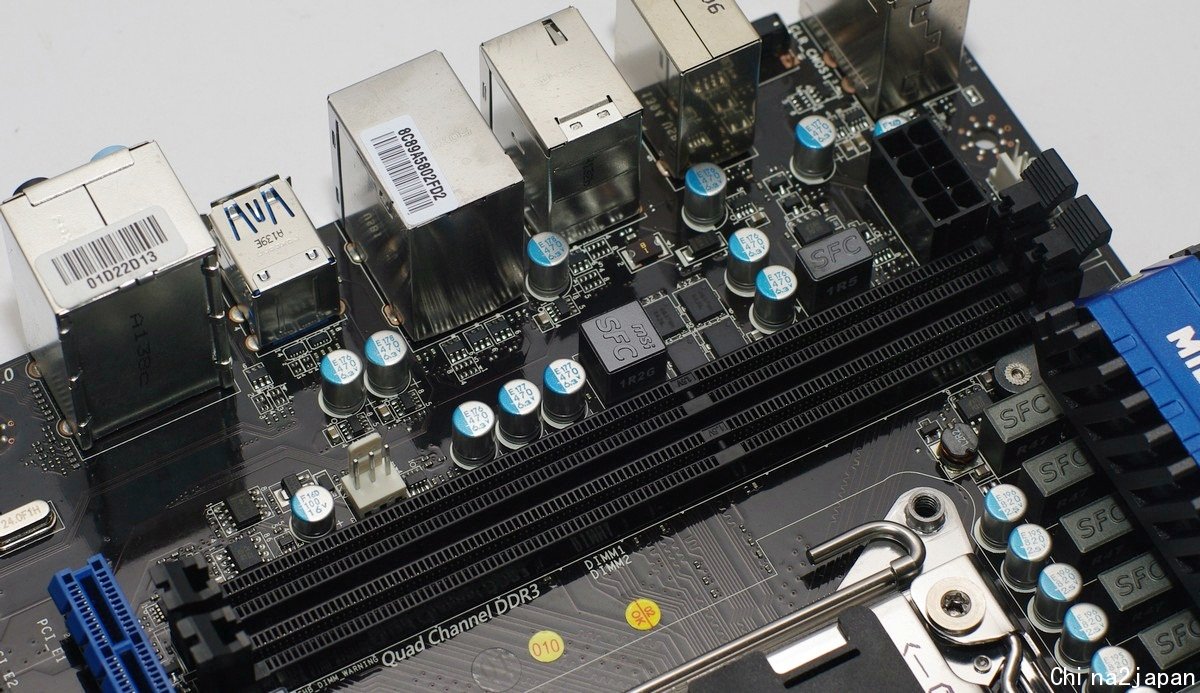

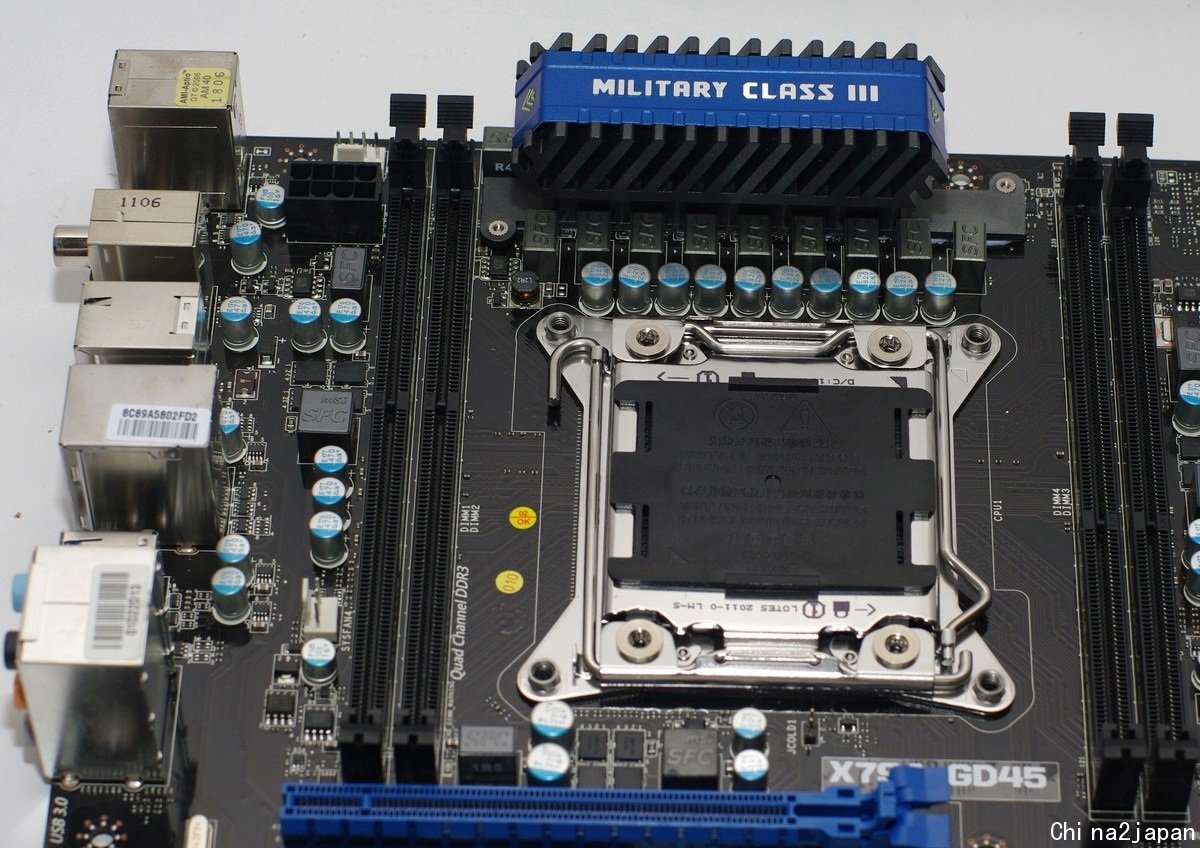

CPU附近用料



屬於8相設計的電源供應配置,主機板採用Hi-c CAP、SFC與Solid CAP等級供電設計及電容,MOS區也加上大面積散熱片加強散熱,
CPU側 12V採用8PIN輸入及1組CPU PWM風扇端子。支援4DIMM的四通道DDR3模組,電源採24PIN輸入。快速開關及面板前置端子亦放置於本區。



主機板介面卡區

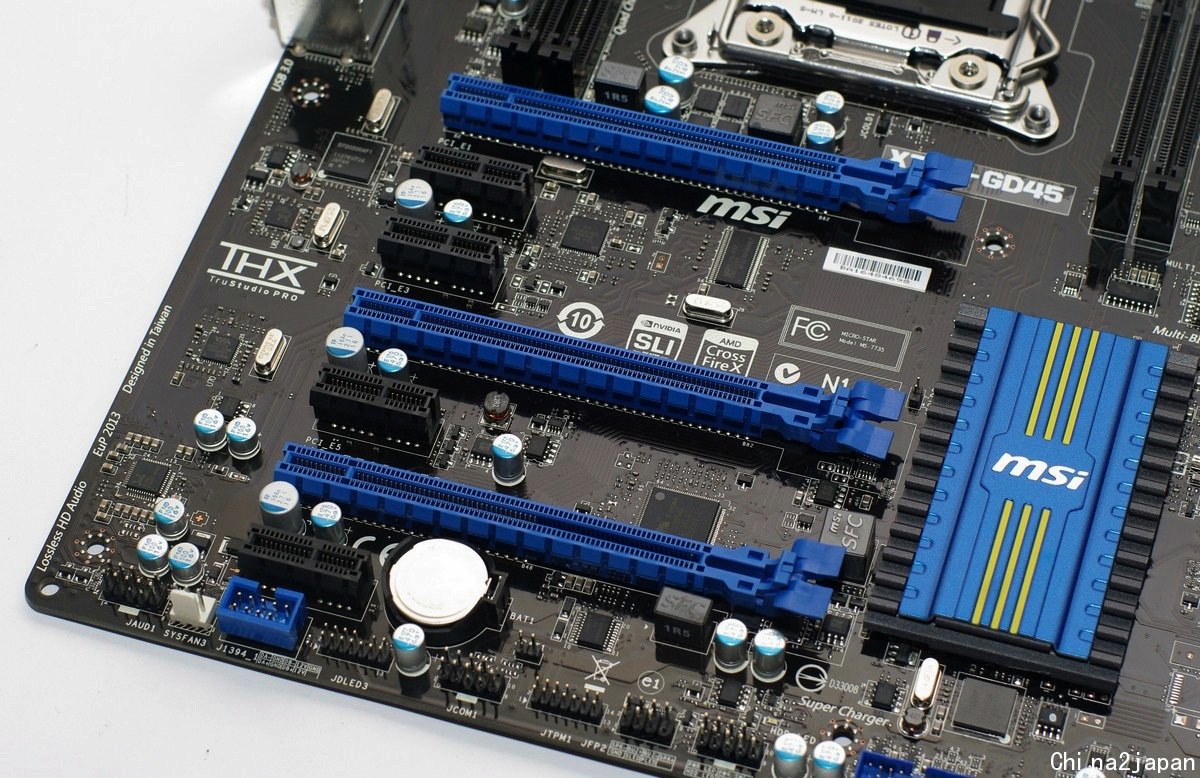

提供3組PCI-E 16X、4組PCI-E 1X,這樣配置對使用者來說應該相當夠用,3組 PCI-E x16插槽也採用頗受好評的海豚尾式卡榫,安裝固定顯示卡時相當穩固。


IO裝置區

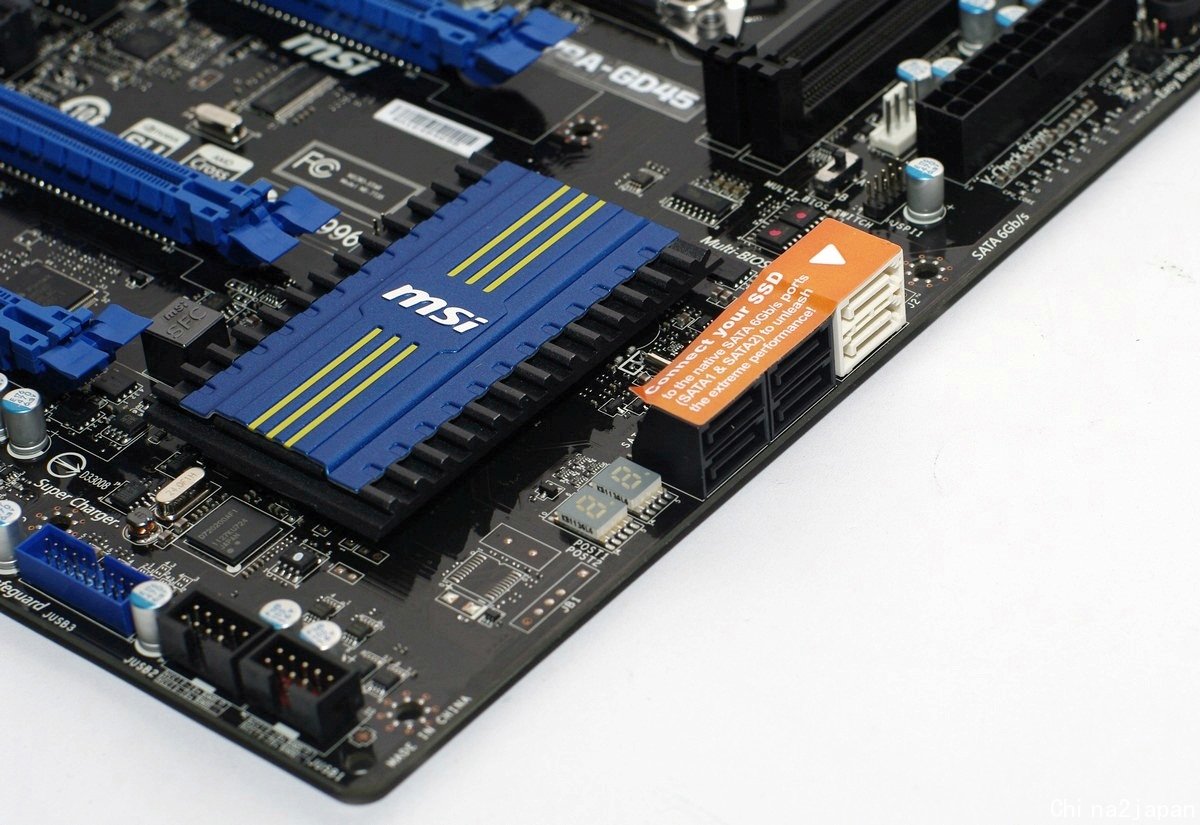

提供提供2組SATA3(2組原生)、4組SATA2、USB可擴充至14組。


記憶體區用料

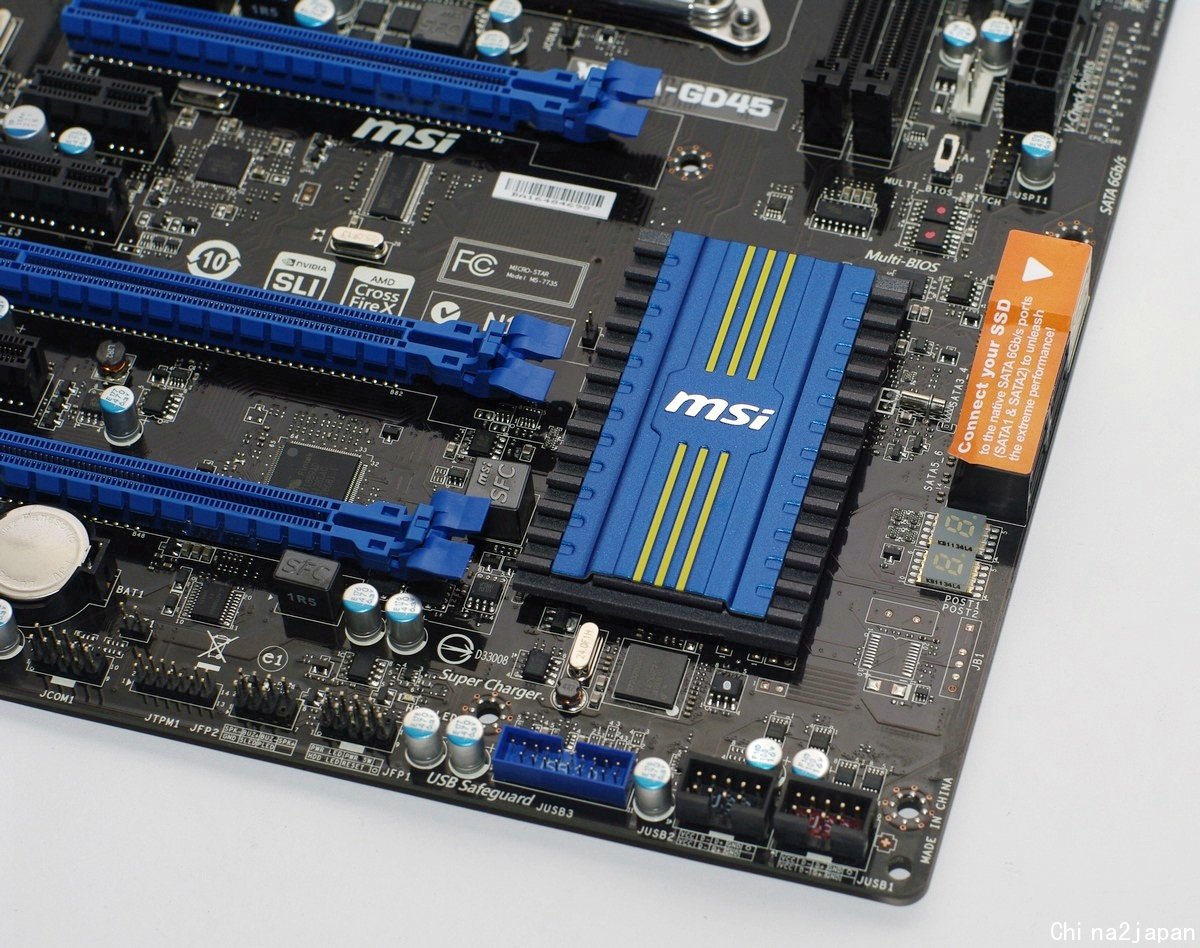

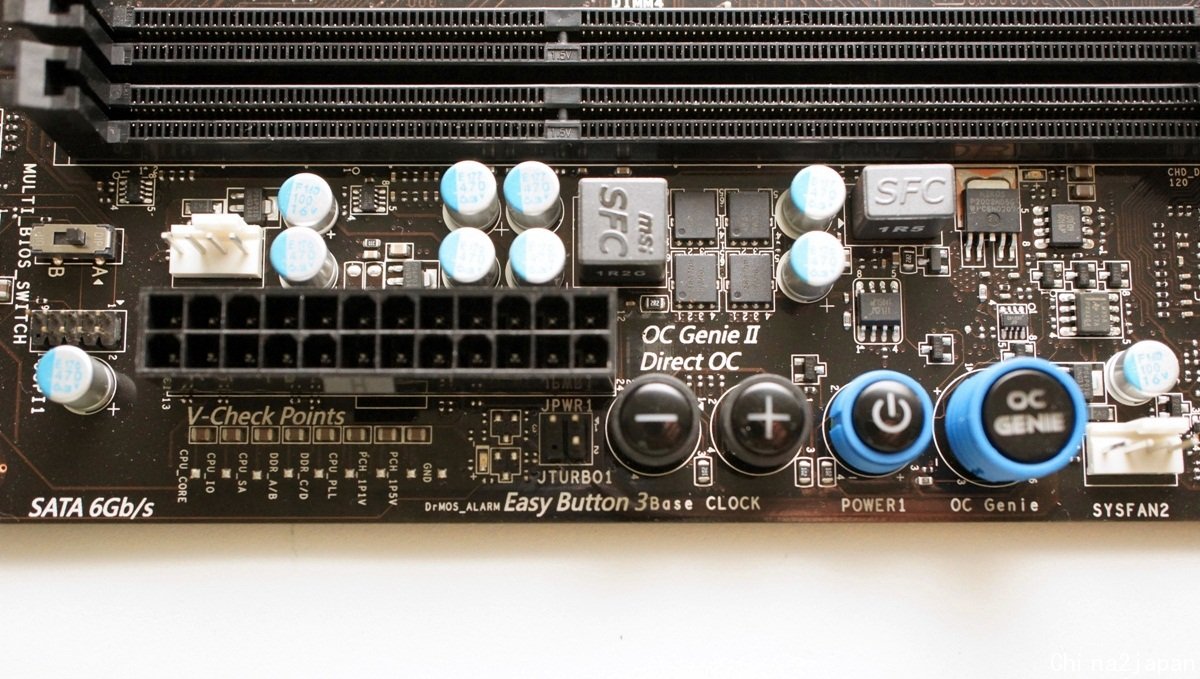

相關控制開關及監控裝置

Power 按鈕、OC 超頻開關、Direct OC 按鈕、電壓量測點。

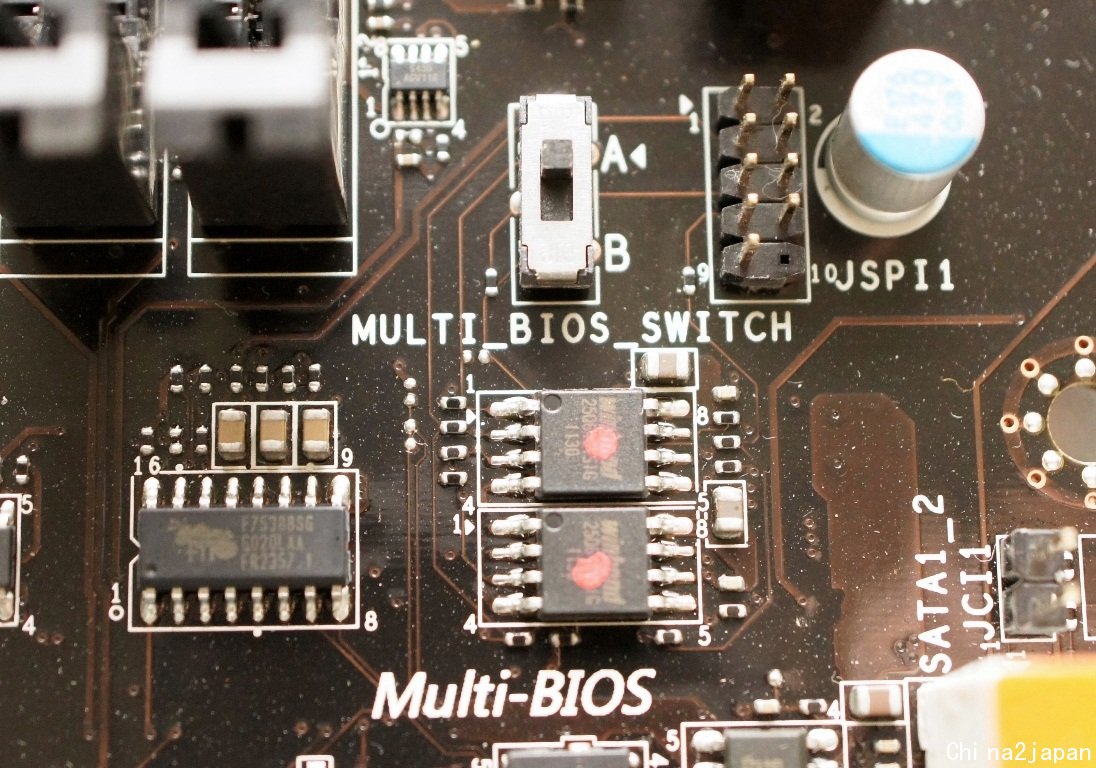

Multi BIOS 開關

提供2組BIOS,避免更新BIOS或其他因素造成BIOS損毀而無法使用。


主機板上控制晶片

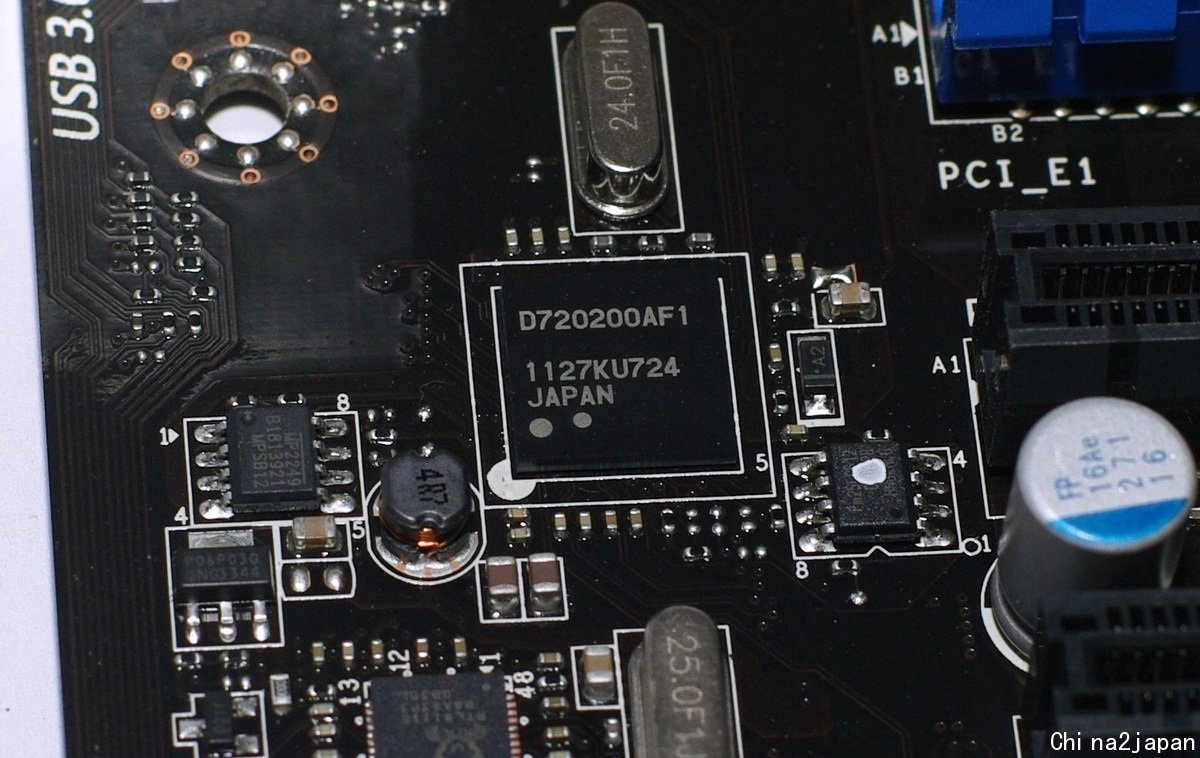

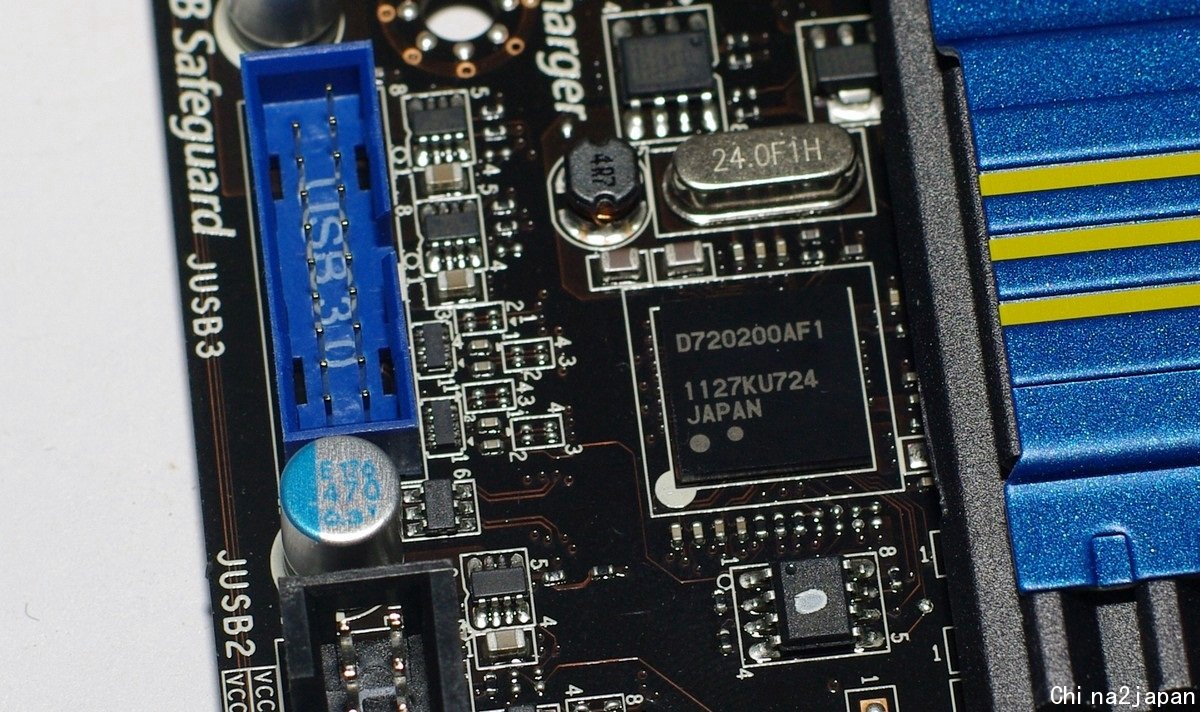

USB3.0晶片



前後置均採用NEC的USB3.0控制晶片,USB3.0前面板也提供2組內接埠。


電源管理晶片



網路晶片

網路晶片採用REALTEK 8111E。

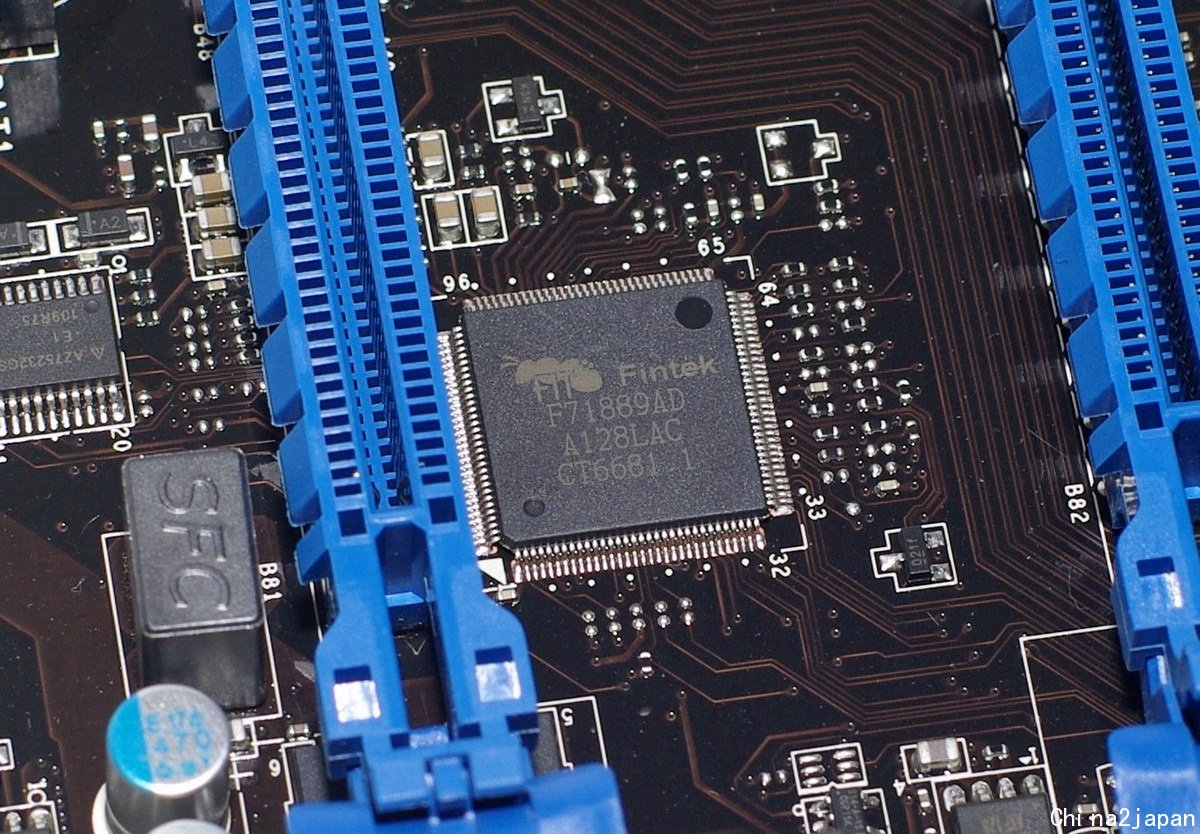

環控晶片

環控晶片採用MSI御用的FINTEK製品。

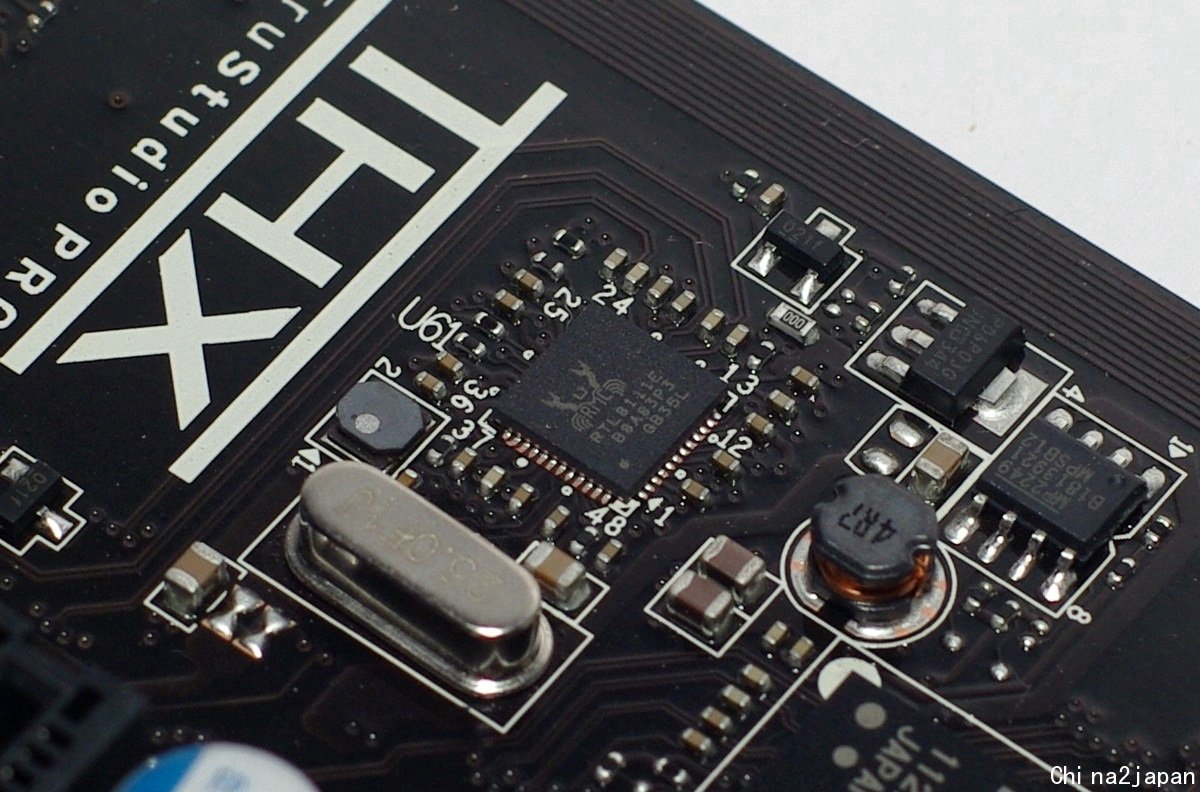

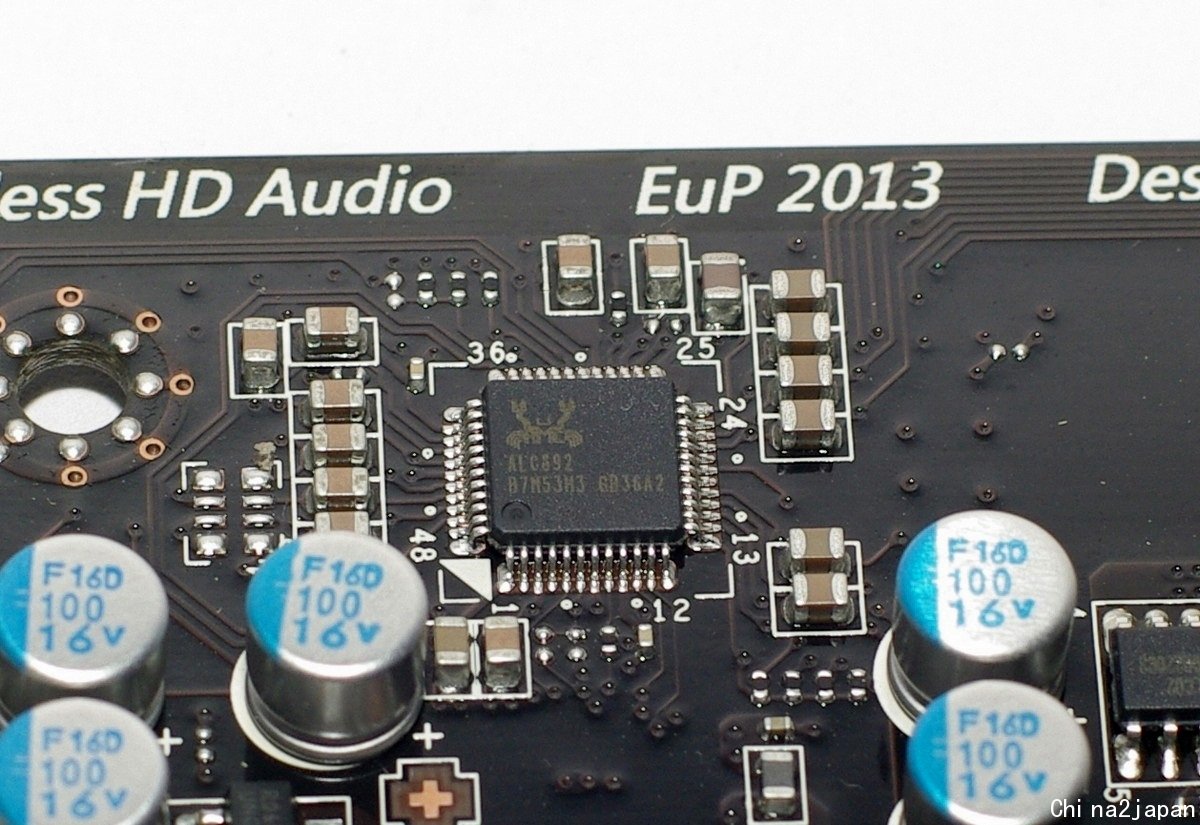

音效晶片

控制晶片採用REALTEK ALC892,也可看出主機板設計自MIT。

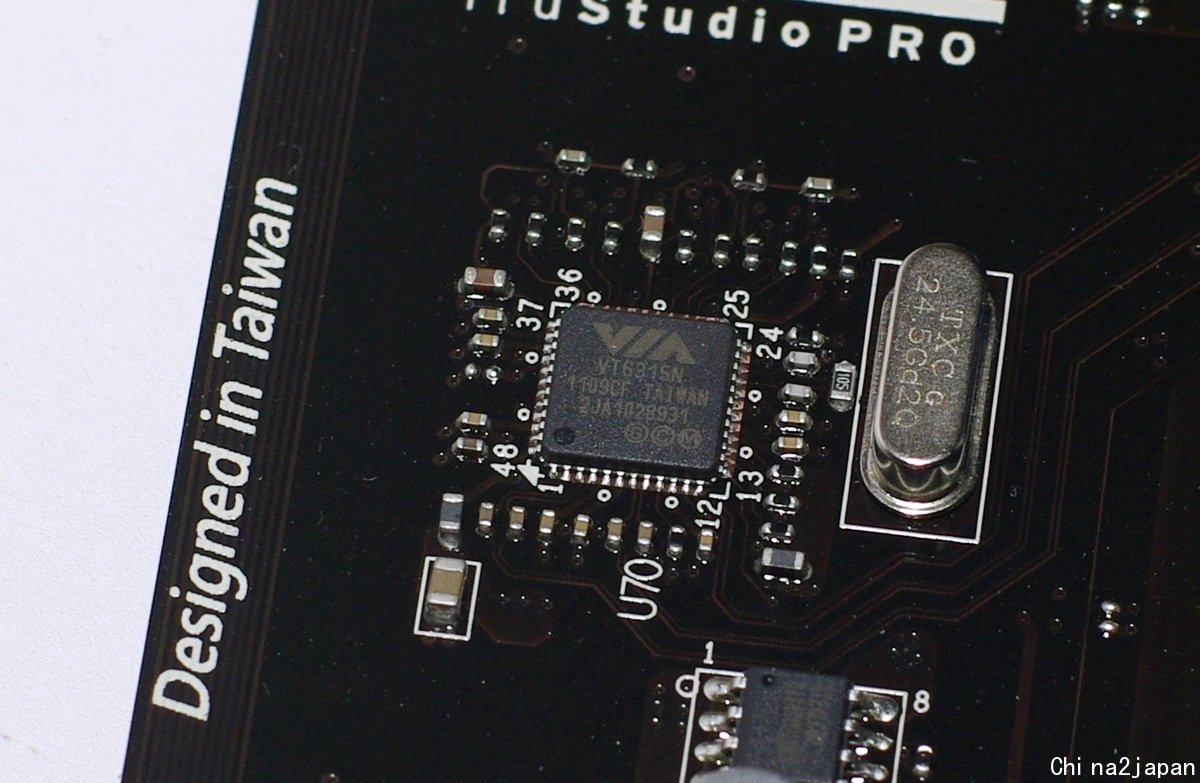

1394a控制晶片

採用VIA 6315N控制晶片。


時脈產生晶片

ICS製品。



效能測試

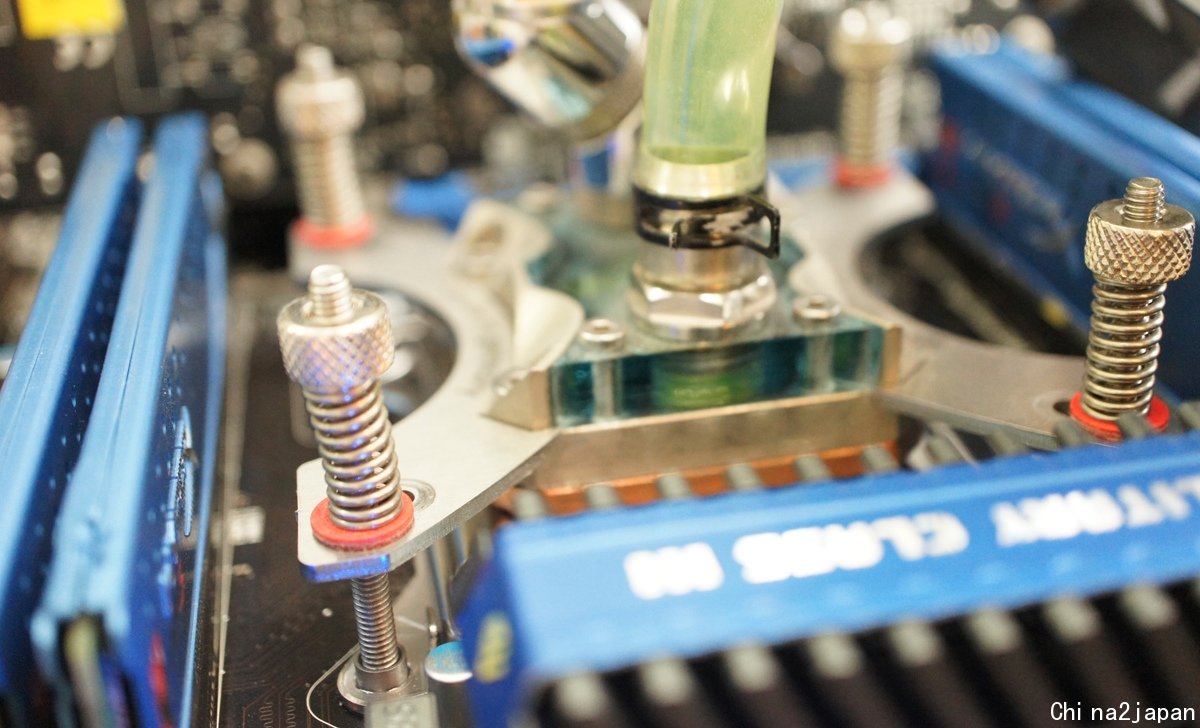

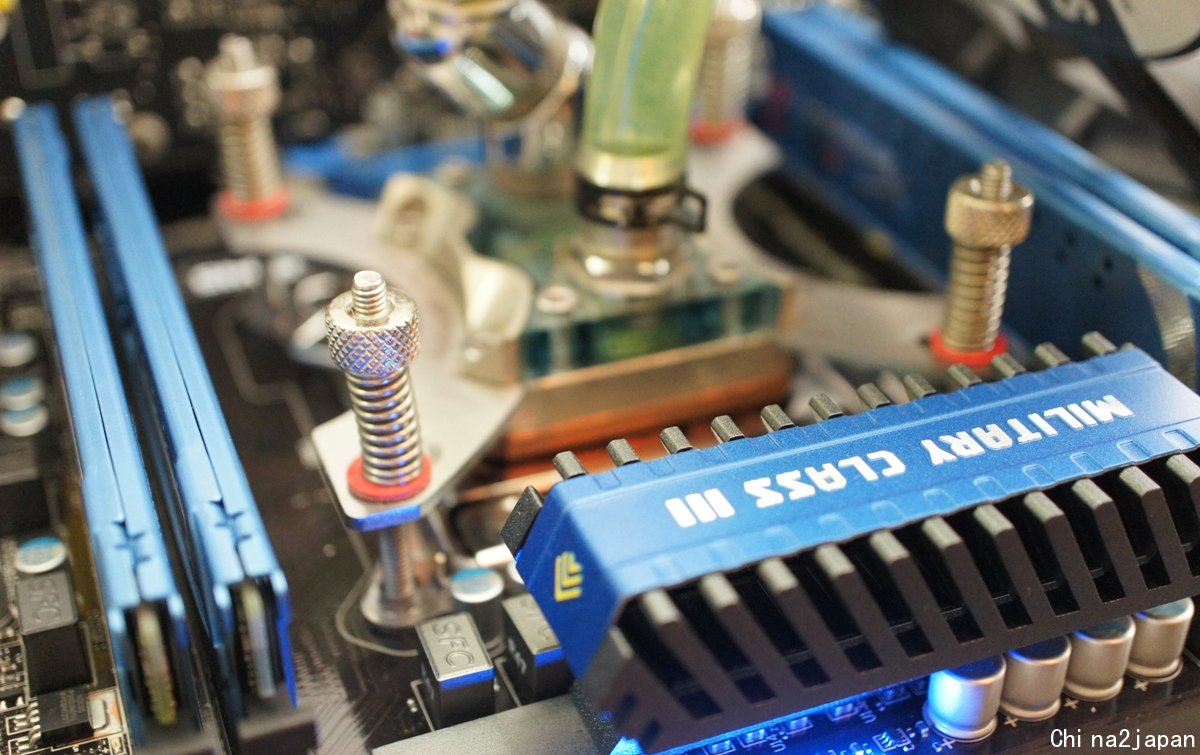

測試環境
CPU:INTEL CORE i7 3930K
RAM:Kingston HyperX  Genesis DDR3 2133 16G Kit
MB:MSI X79A-GD45
VGA:AMD HD6870
HD:Kingston SSD NOW+ 64G
POWER:Antec HIGH CURRENT PRO 1200W
COOLING:CPU水冷+GPU空冷
作業系統:WIN7 X64 SP1



效能測試

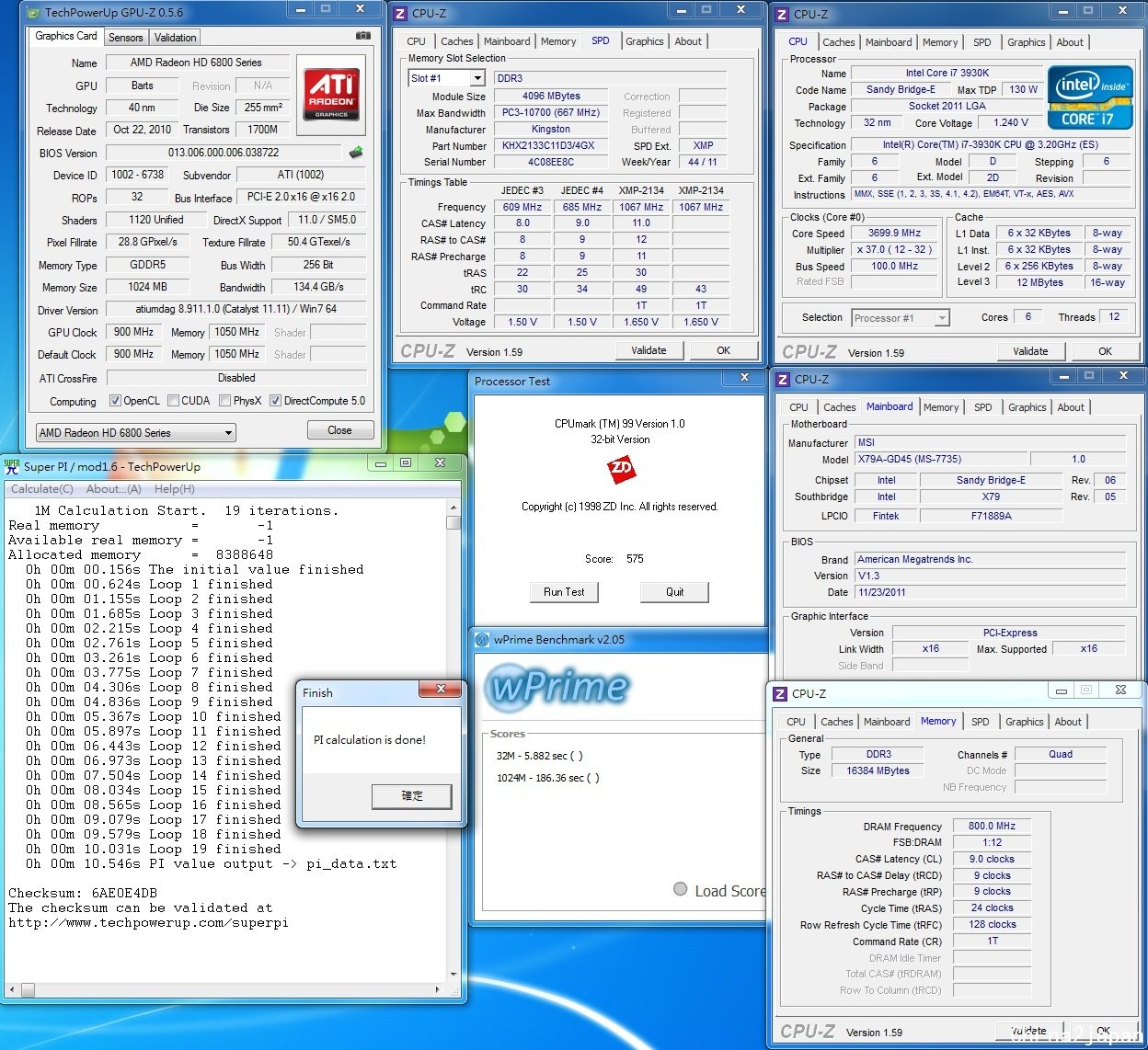

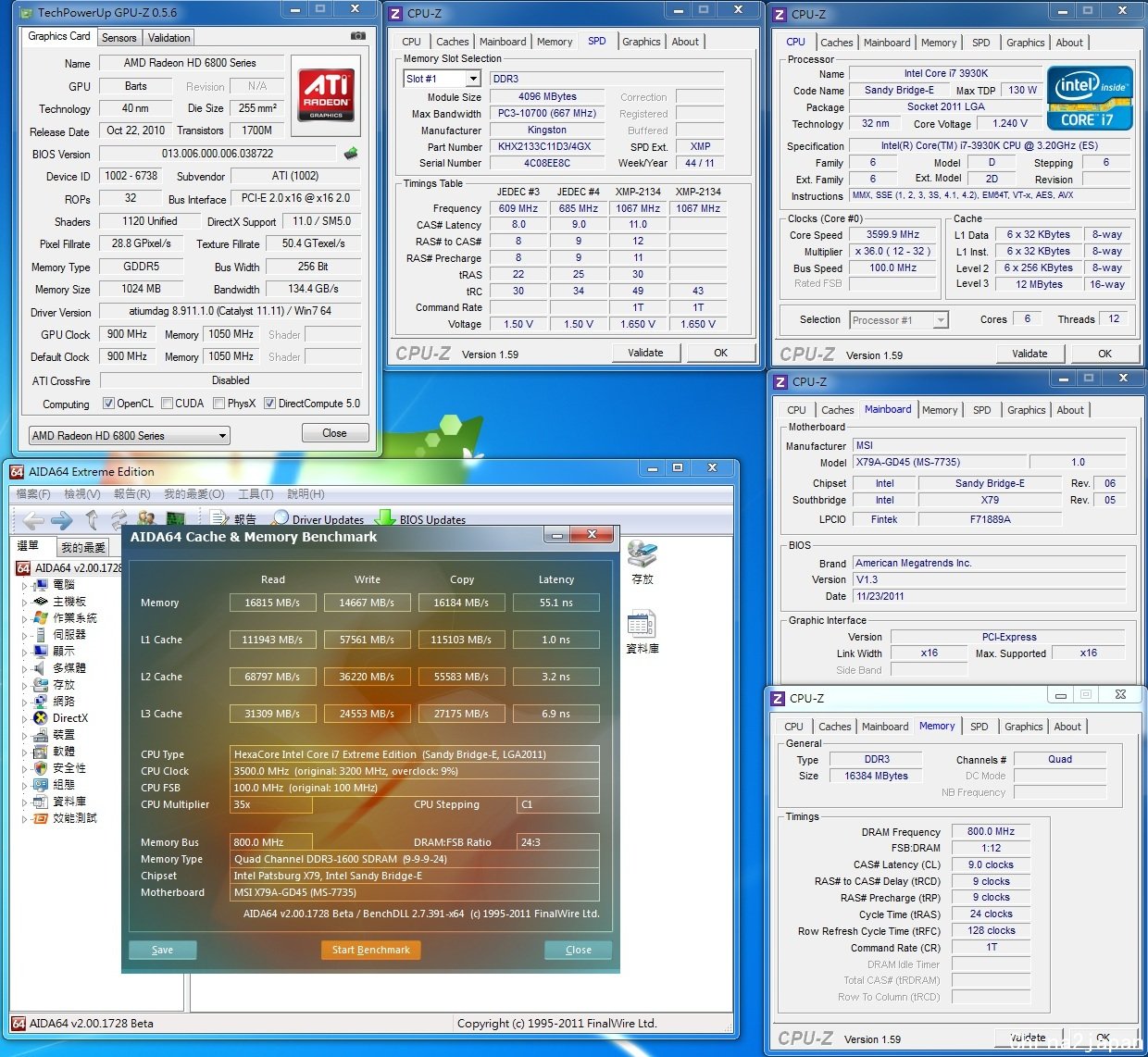

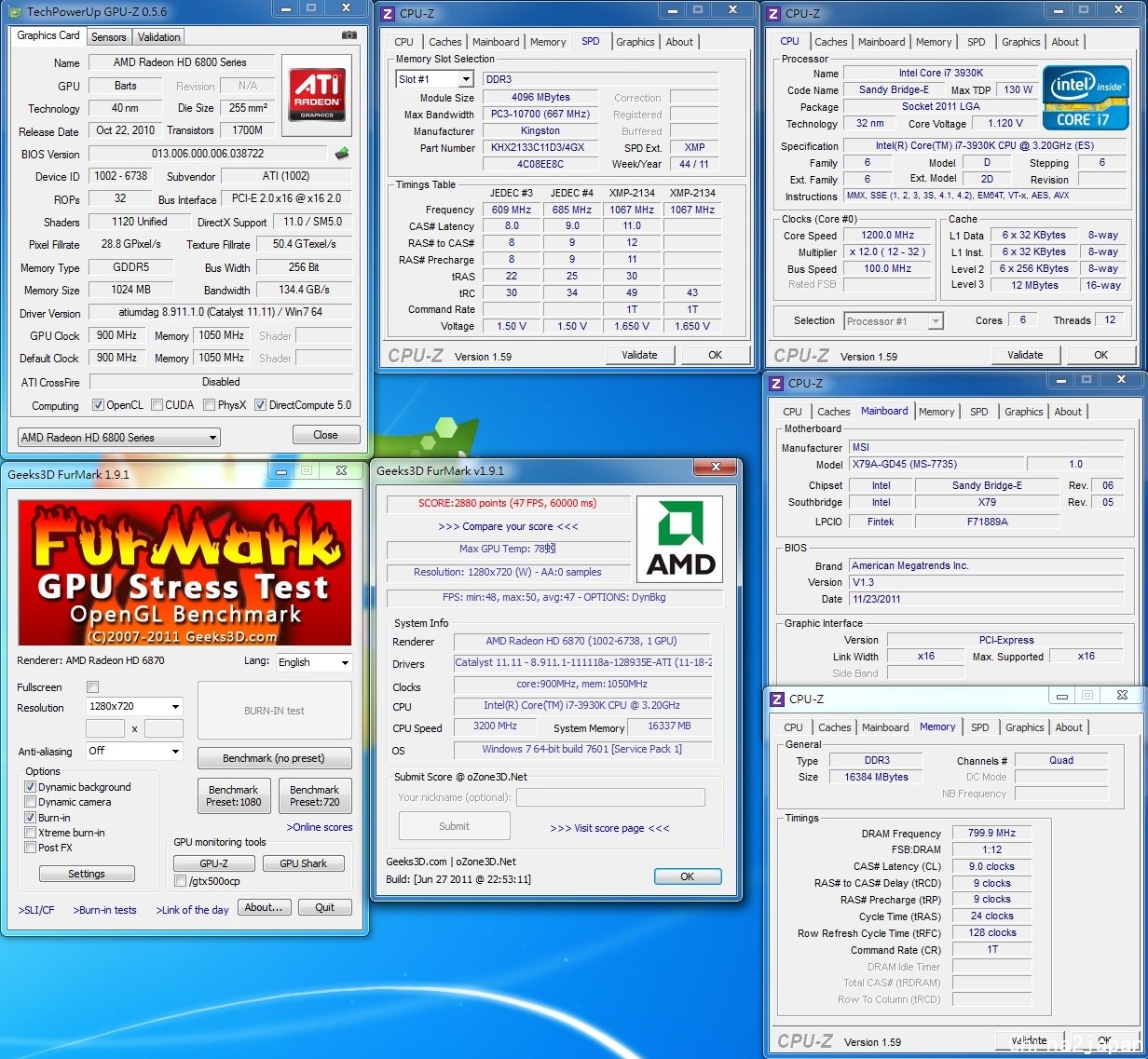

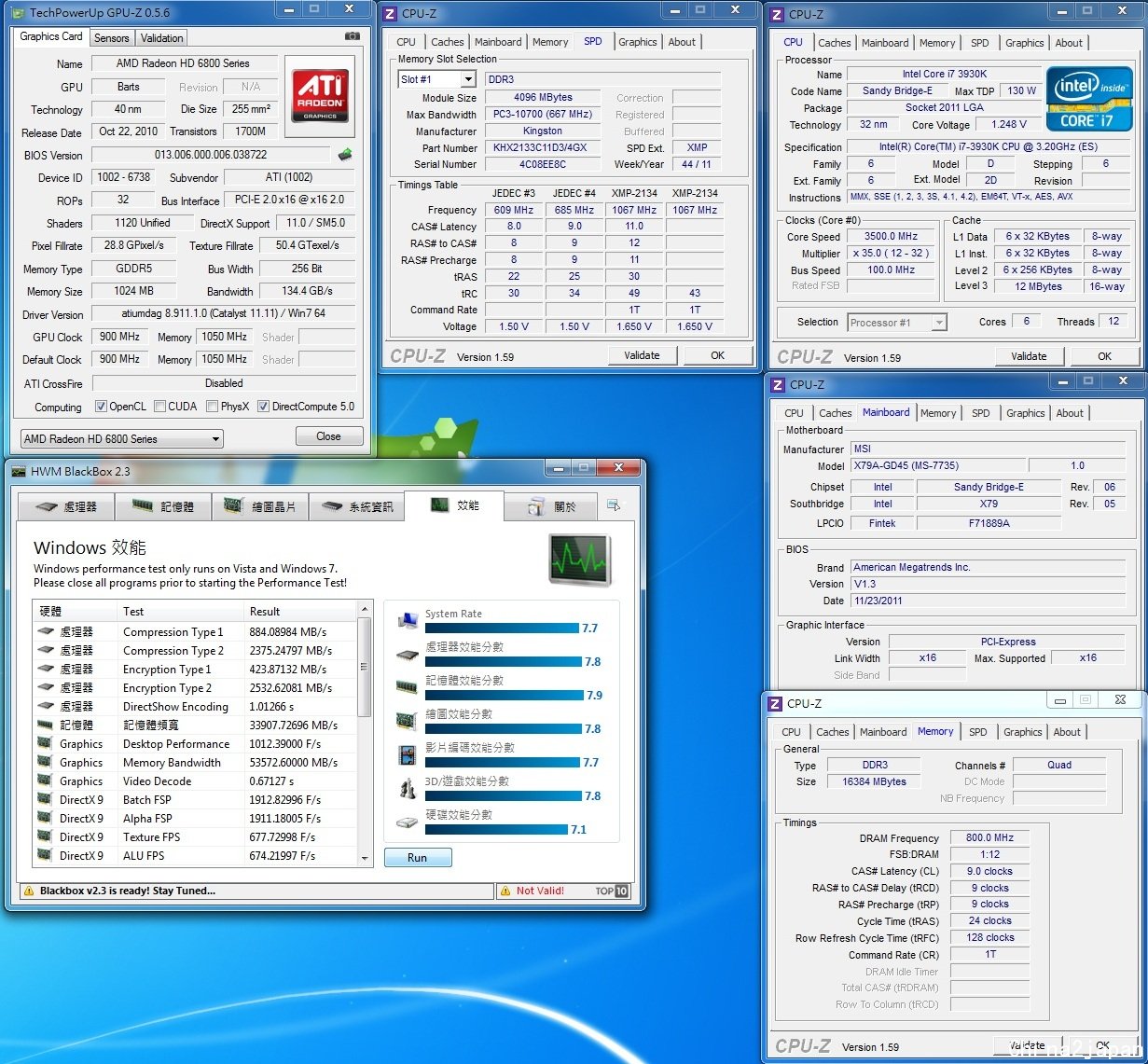

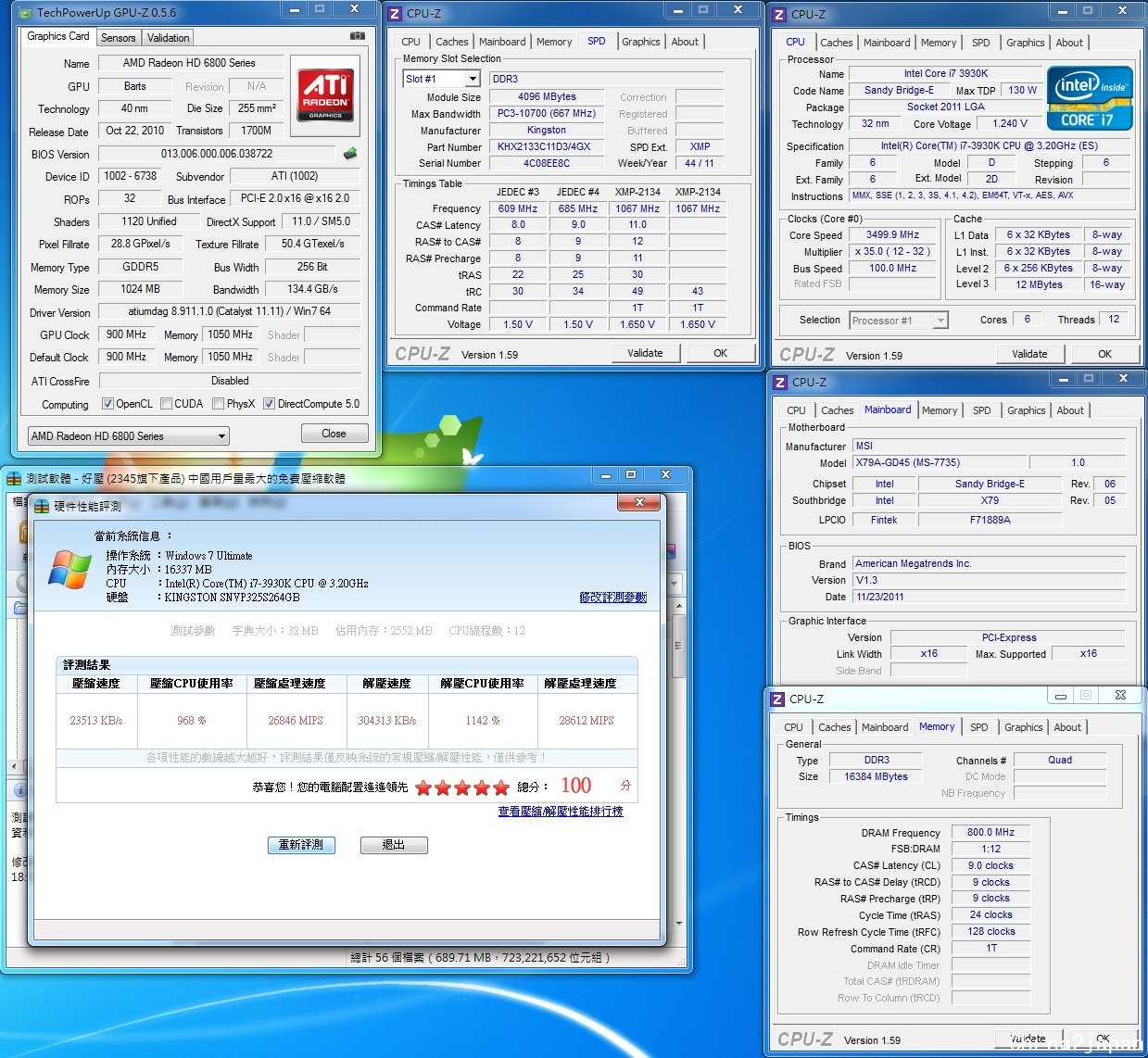

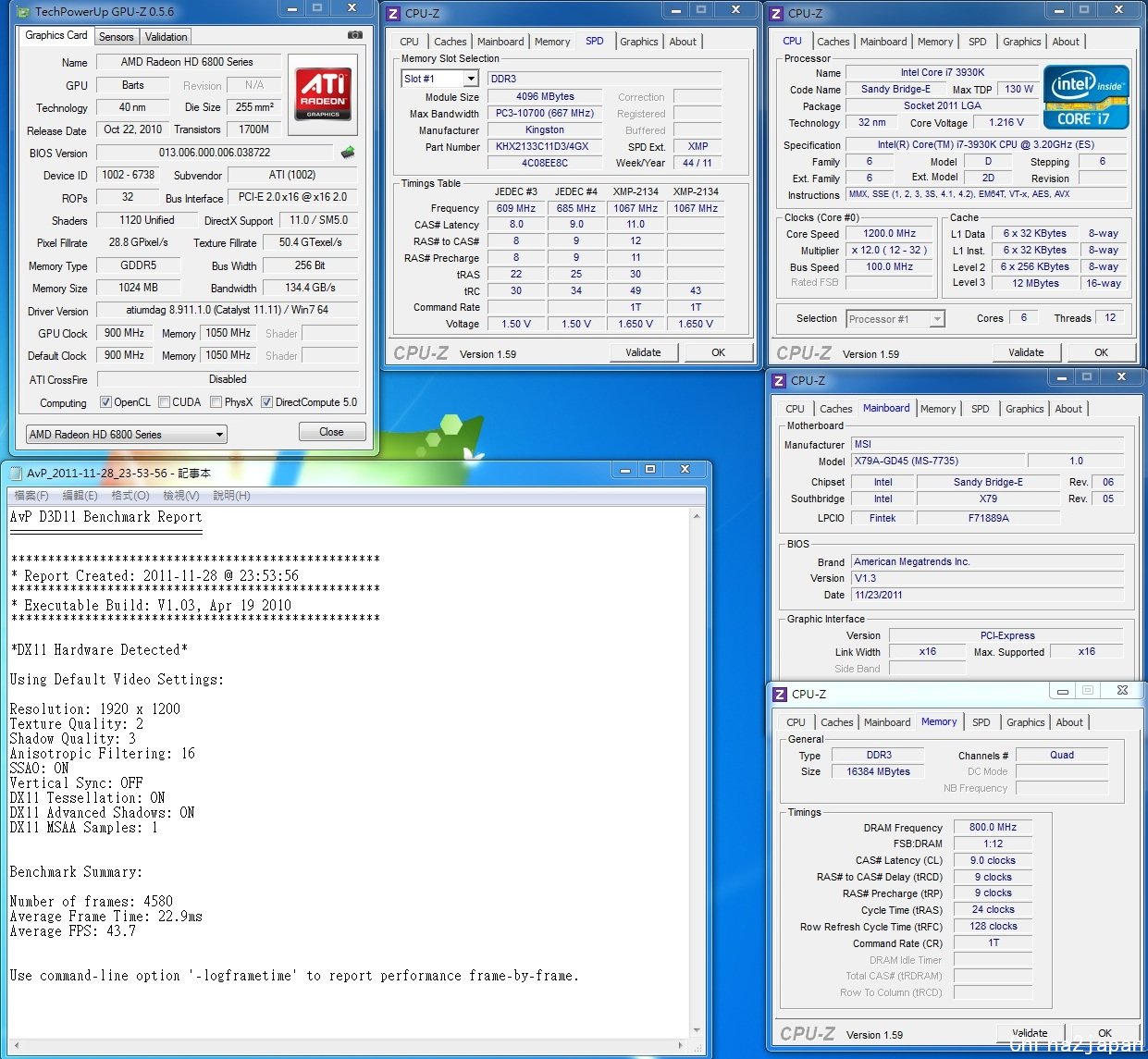

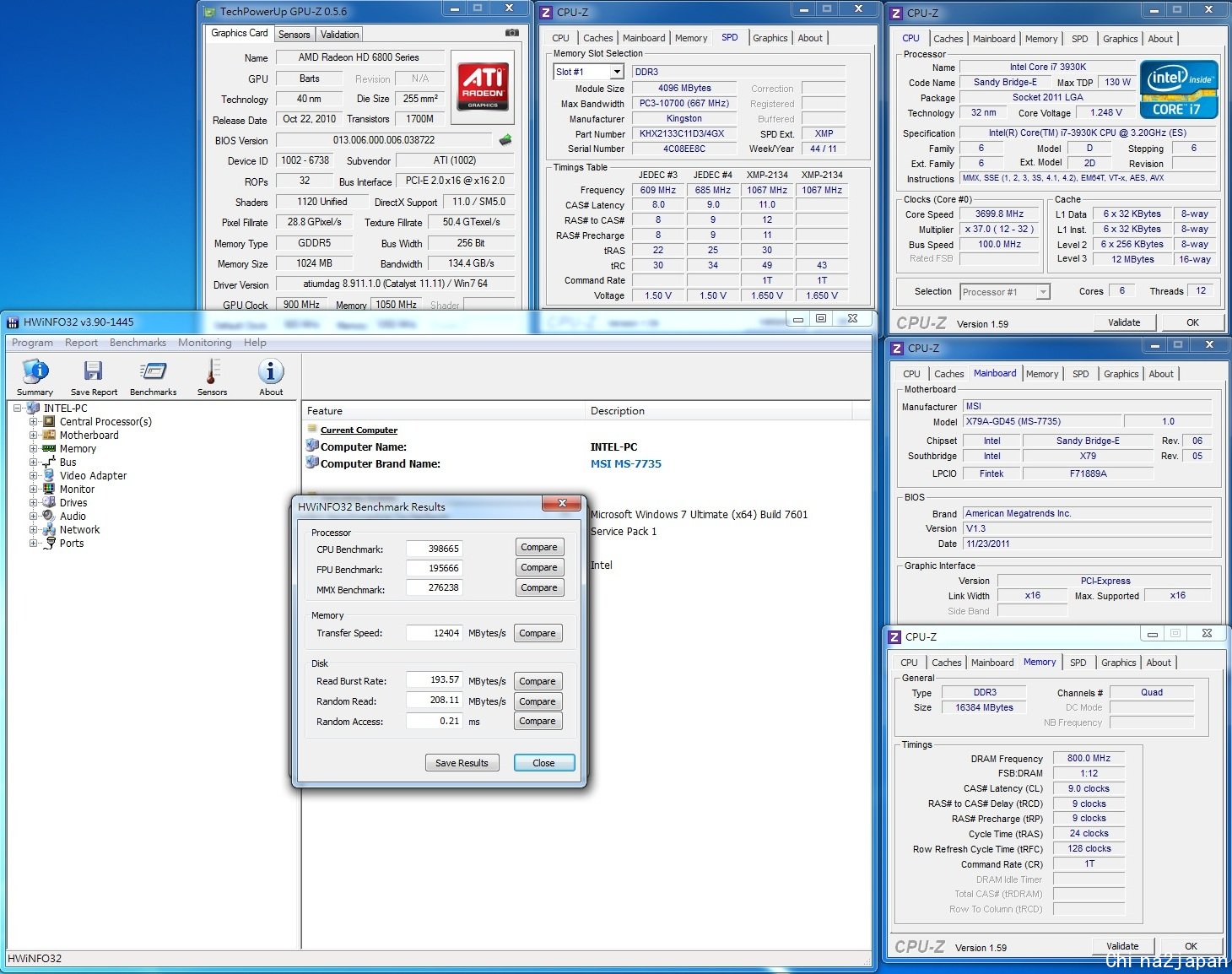

CPU-Z的偵測、GPU-Z、CPU MARK、PI 1M、WPRIME效能測試

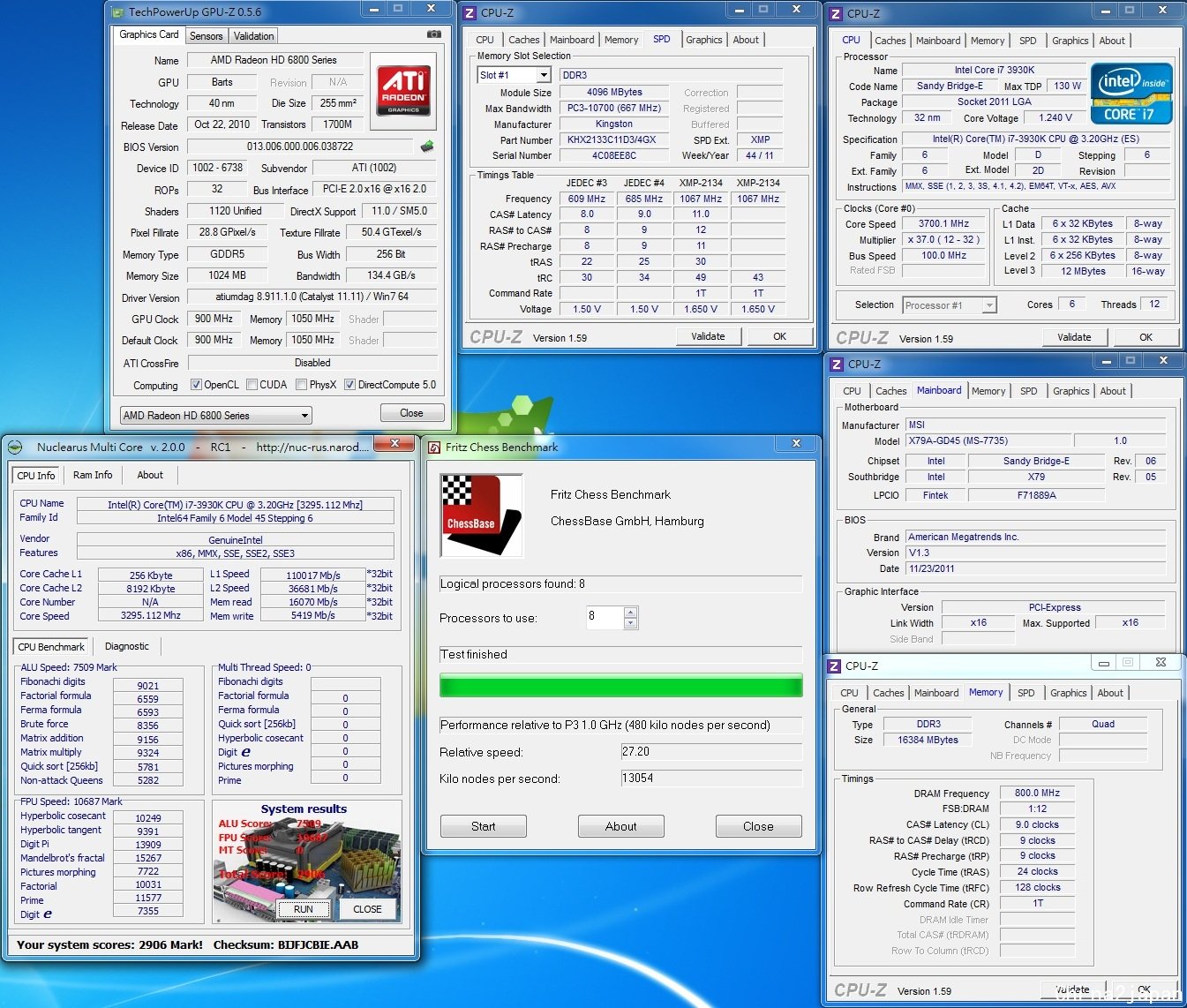

Fritz Chess Benchmark、Nuclearus

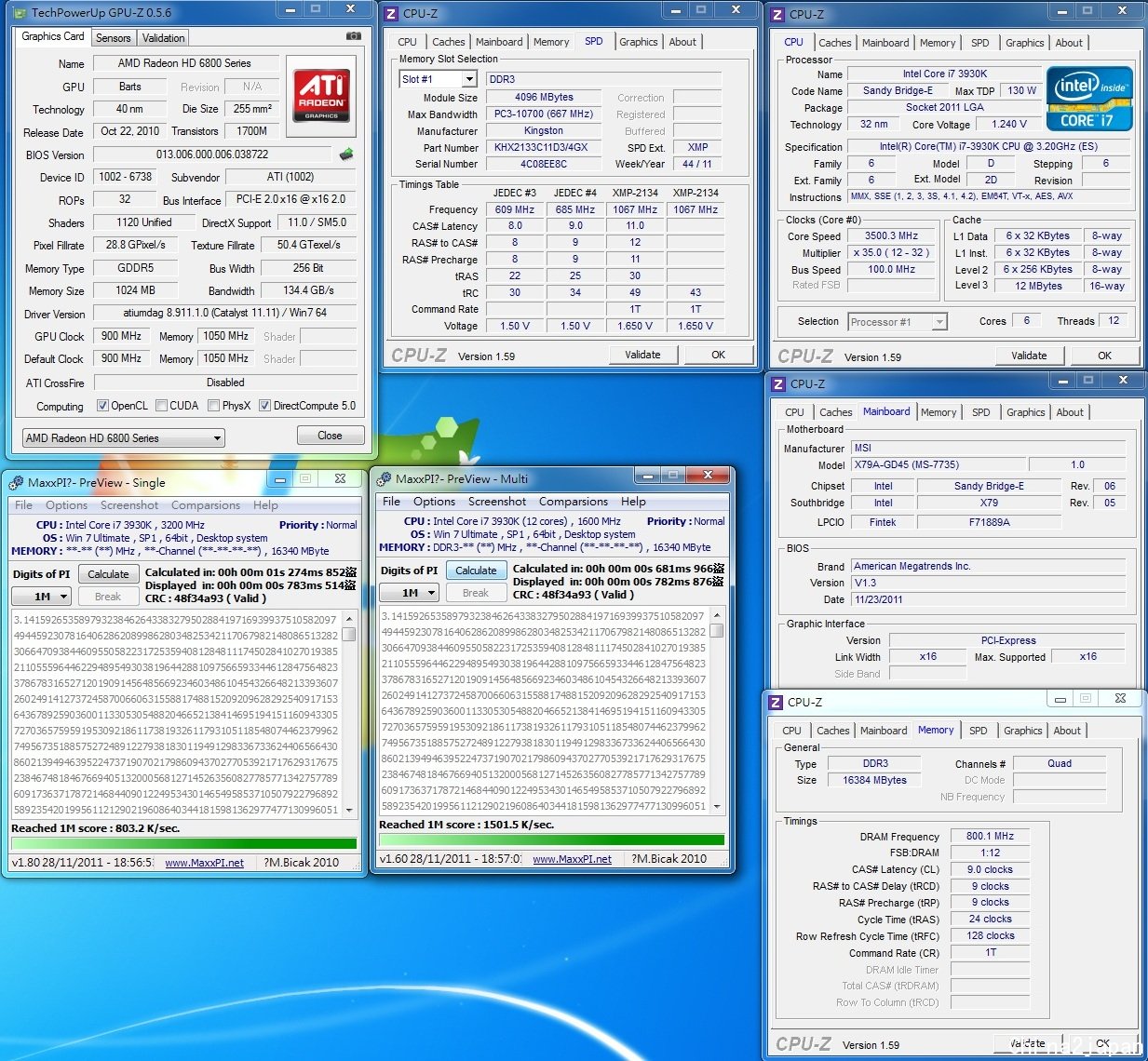

MaxxPI&MaxxPI2M

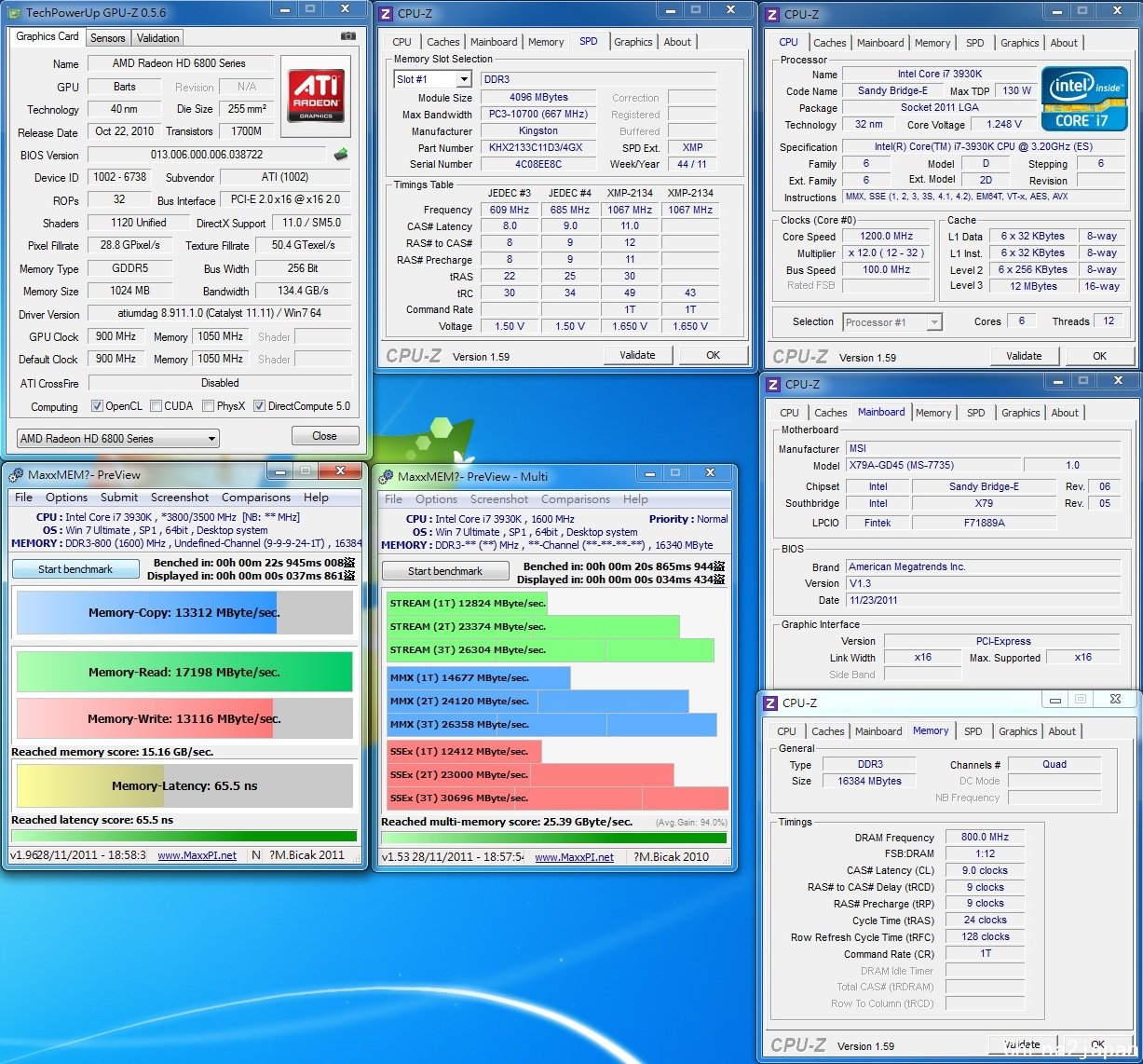

MaxxMEM&MaxxMEM2M



AIDA記憶體頻寬



BLACK BOX2



HWiNFO

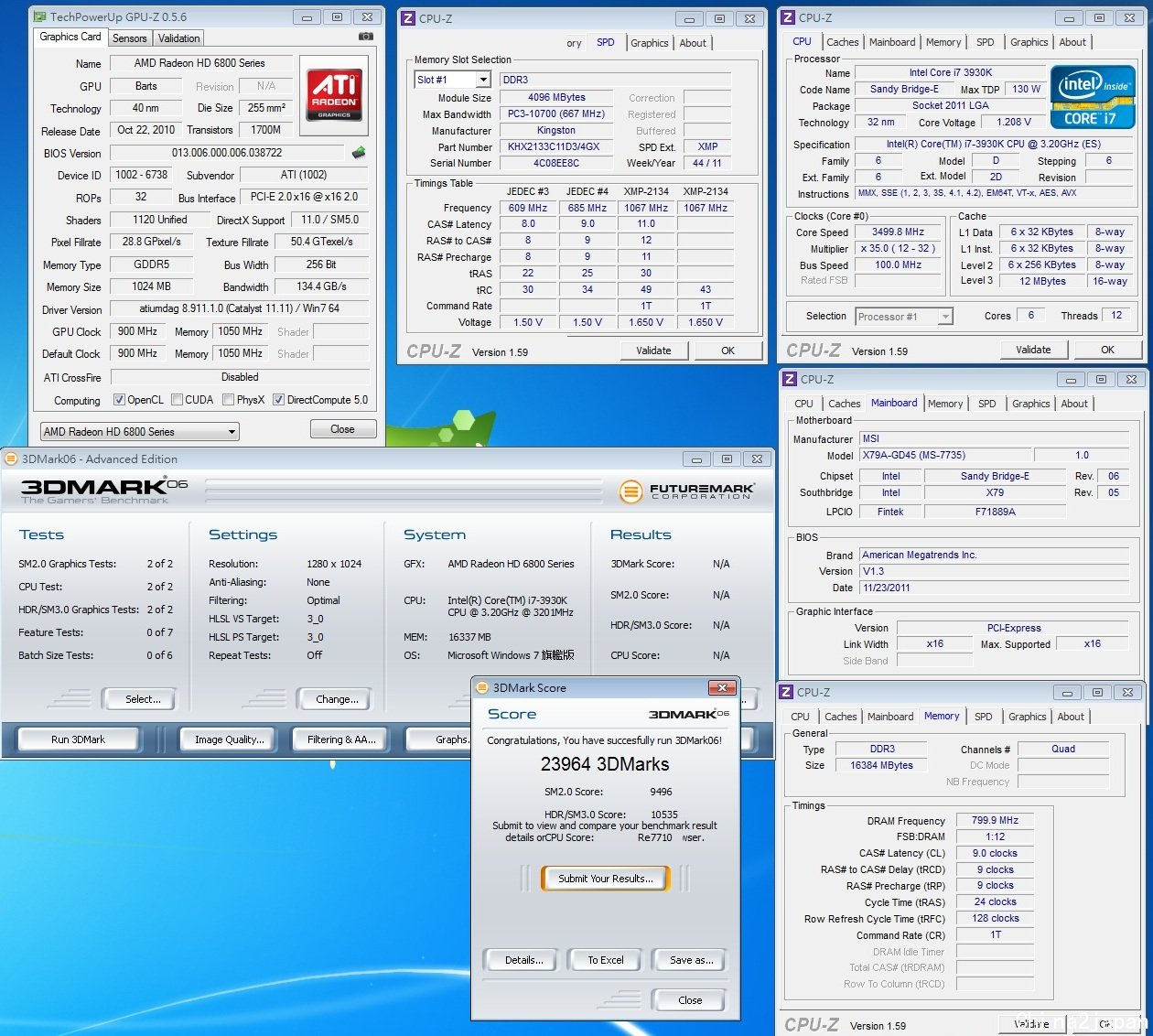

壓縮/解壓縮效能

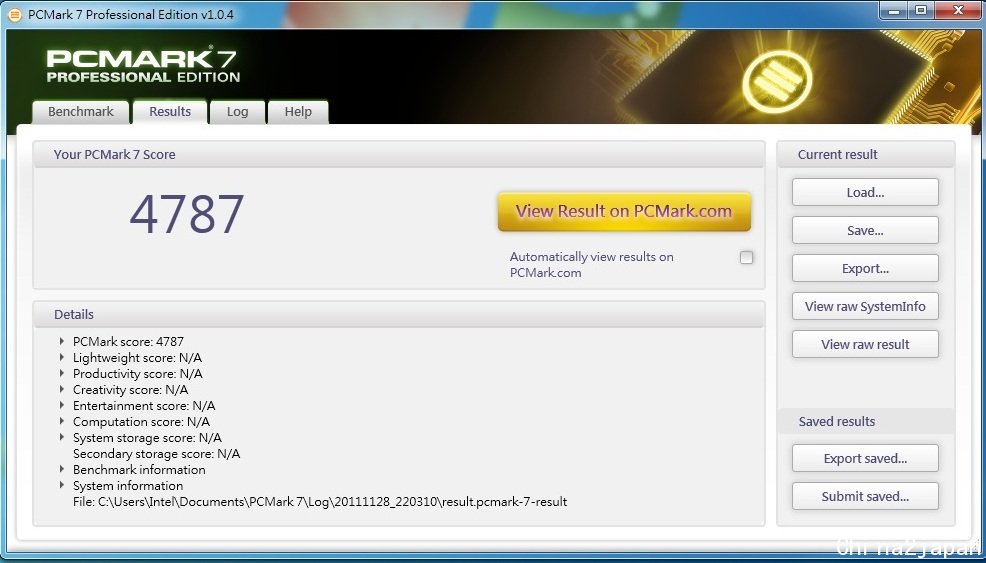

PCMARK7

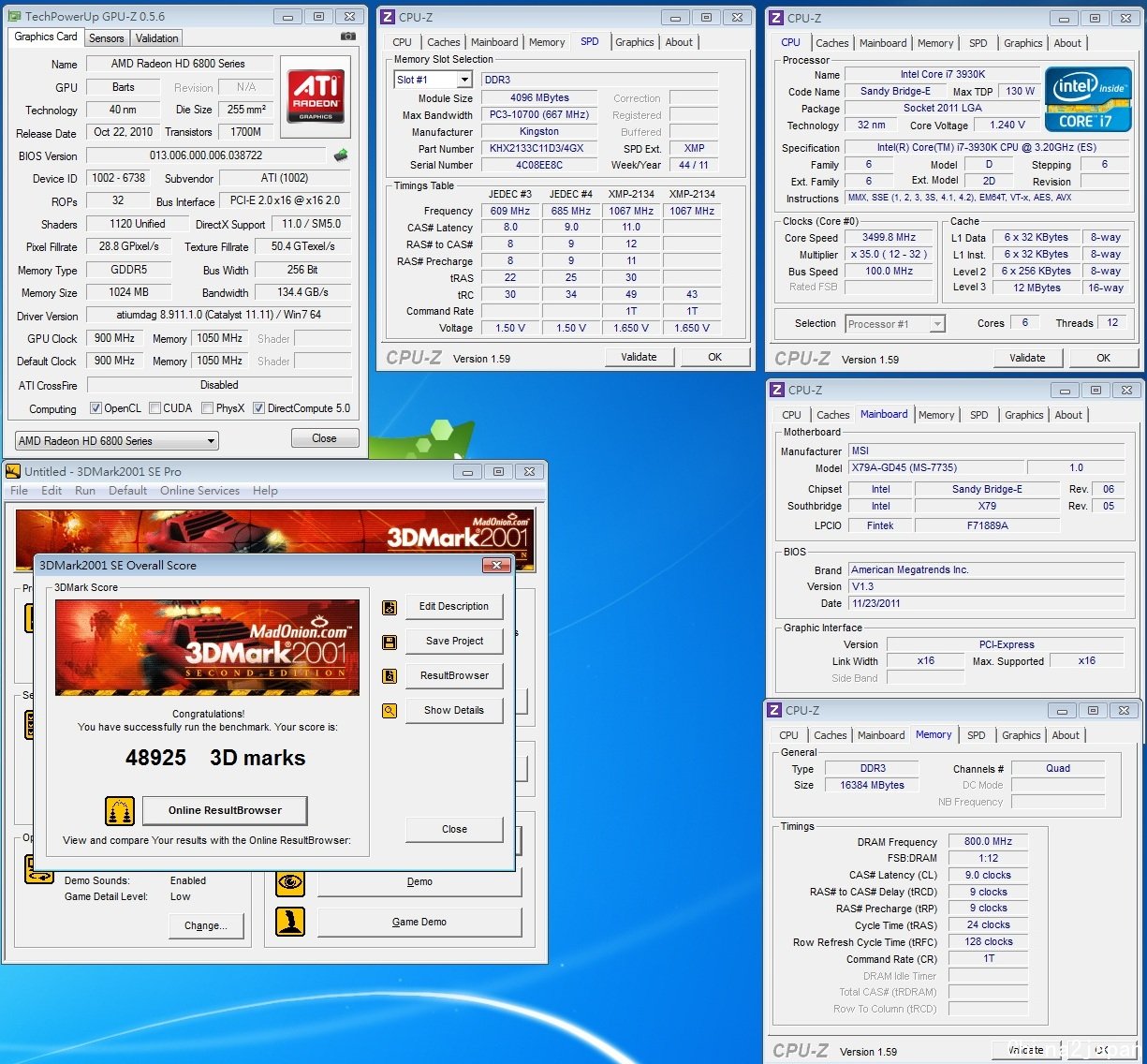

3DMARK 01

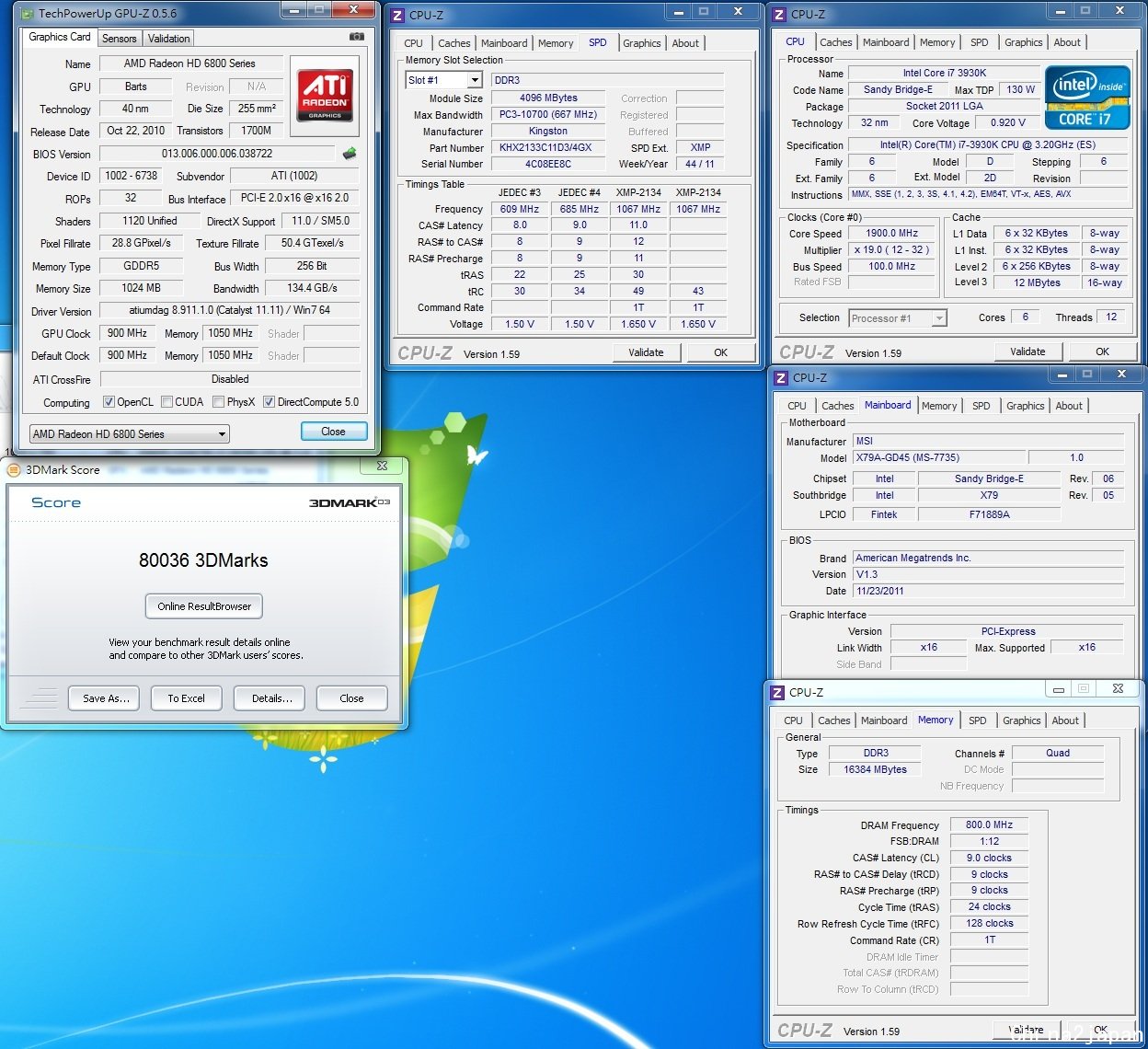

3DMARK 03



3DMARK 06

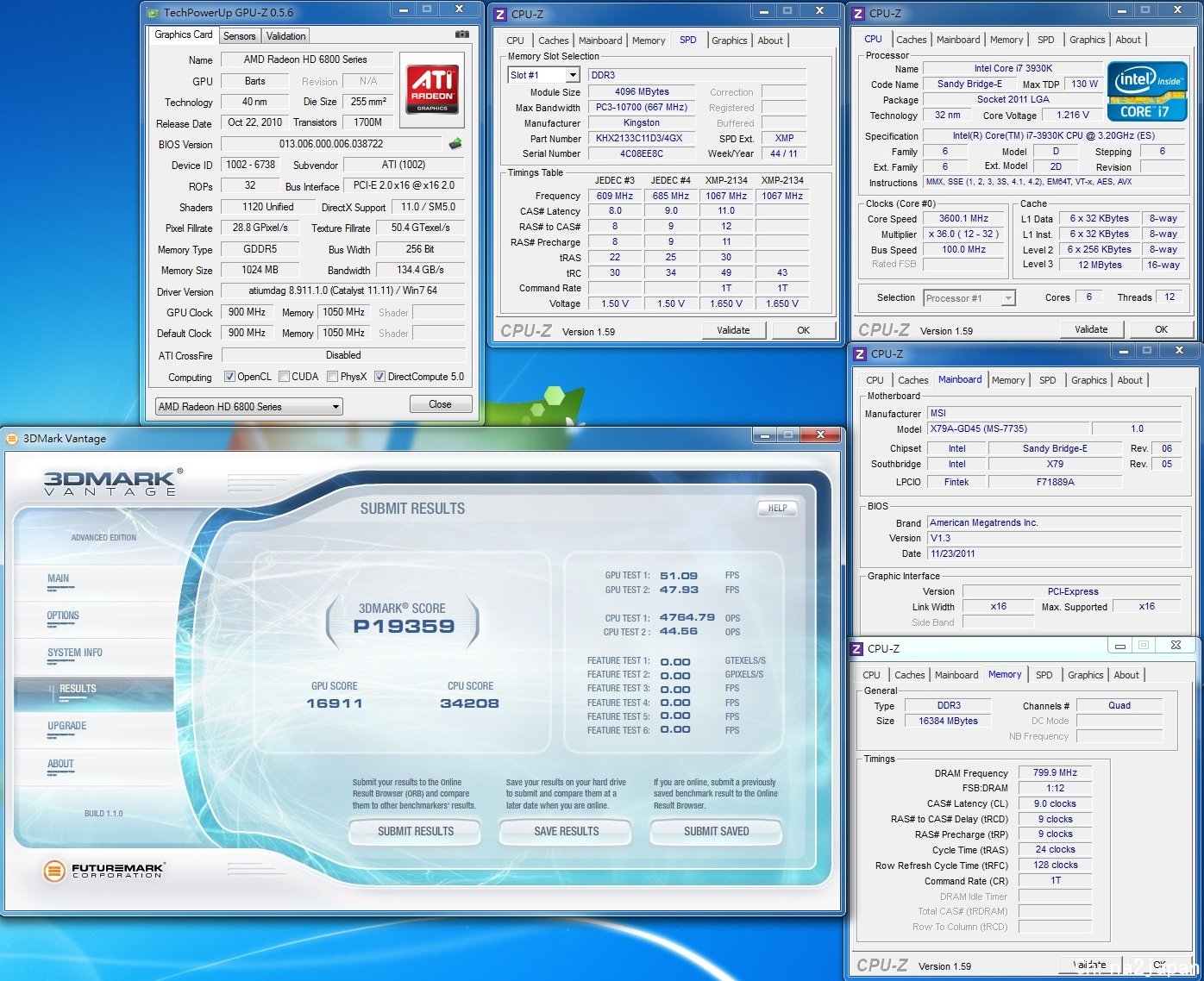

3DMARK VANTAGE

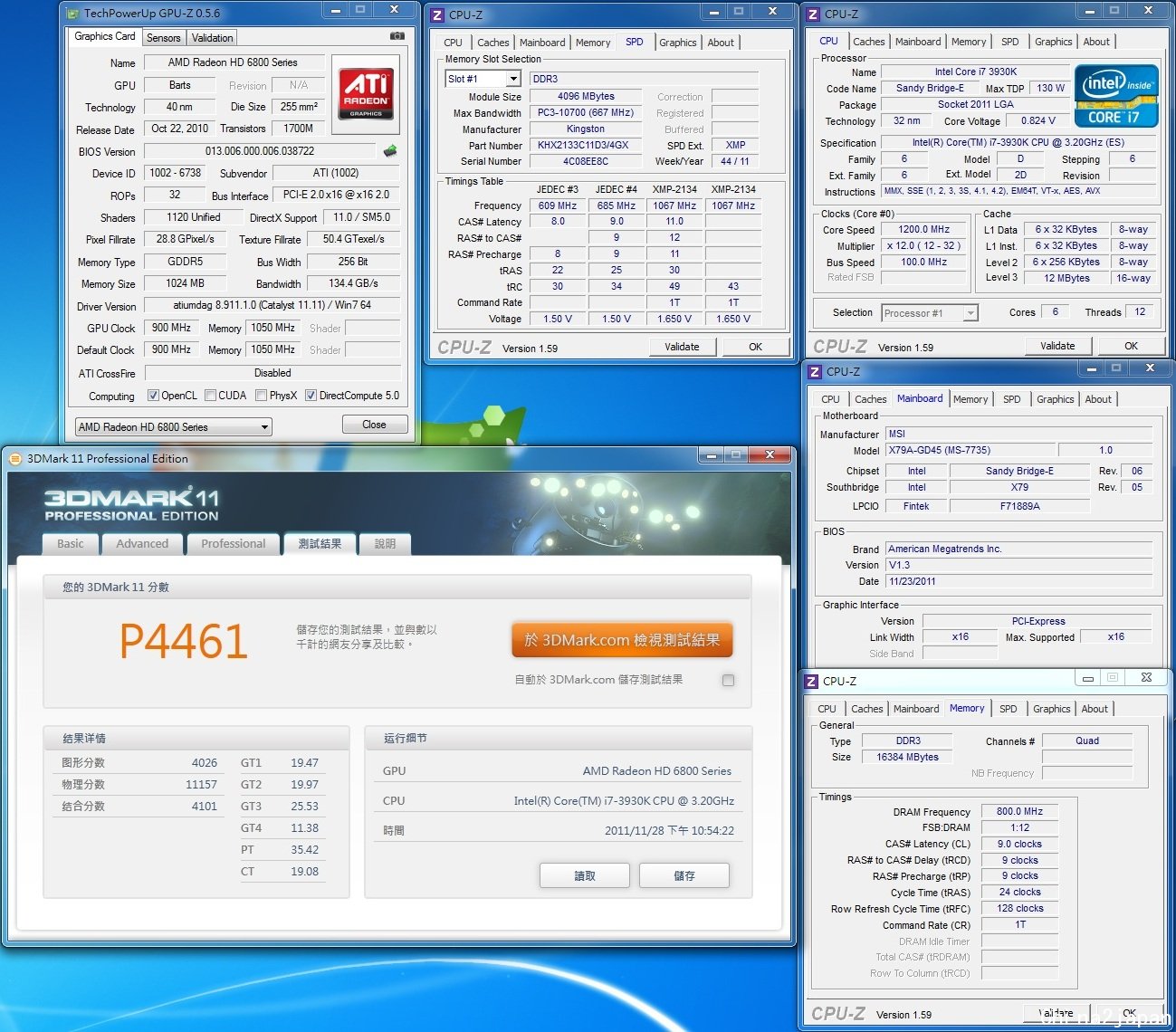

3DMARK 11
P模式

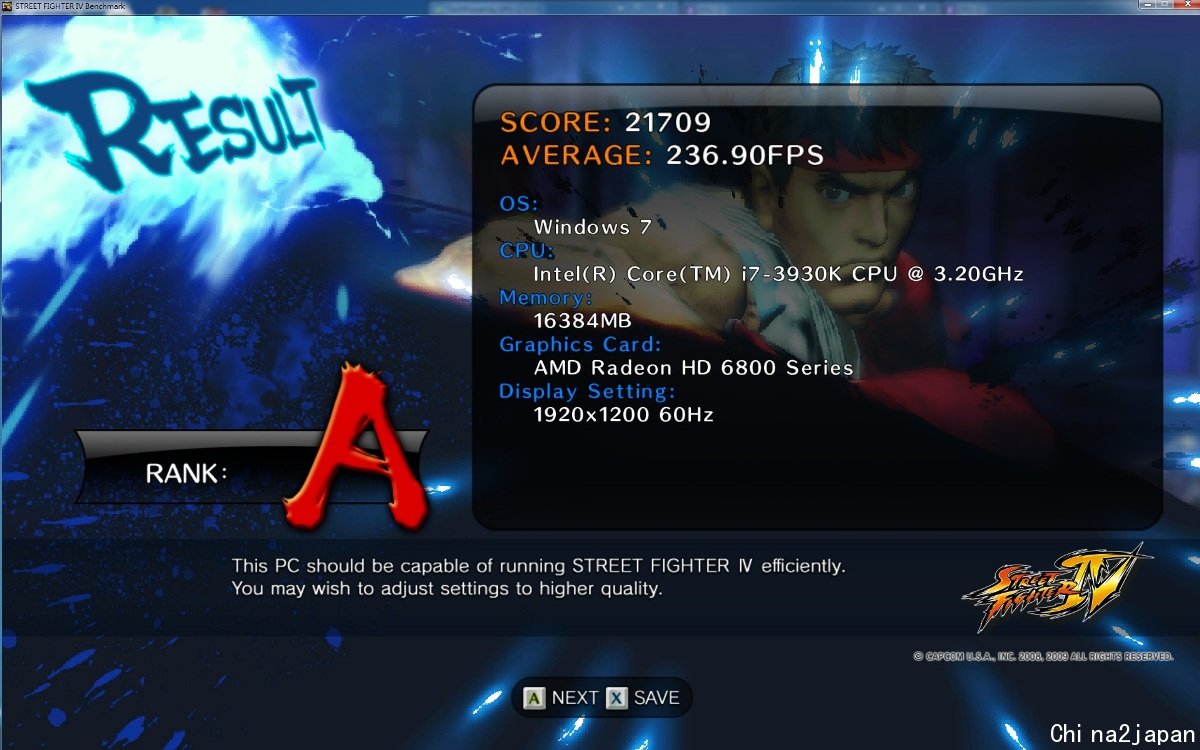

STREET FIGHTER4 Benchmark

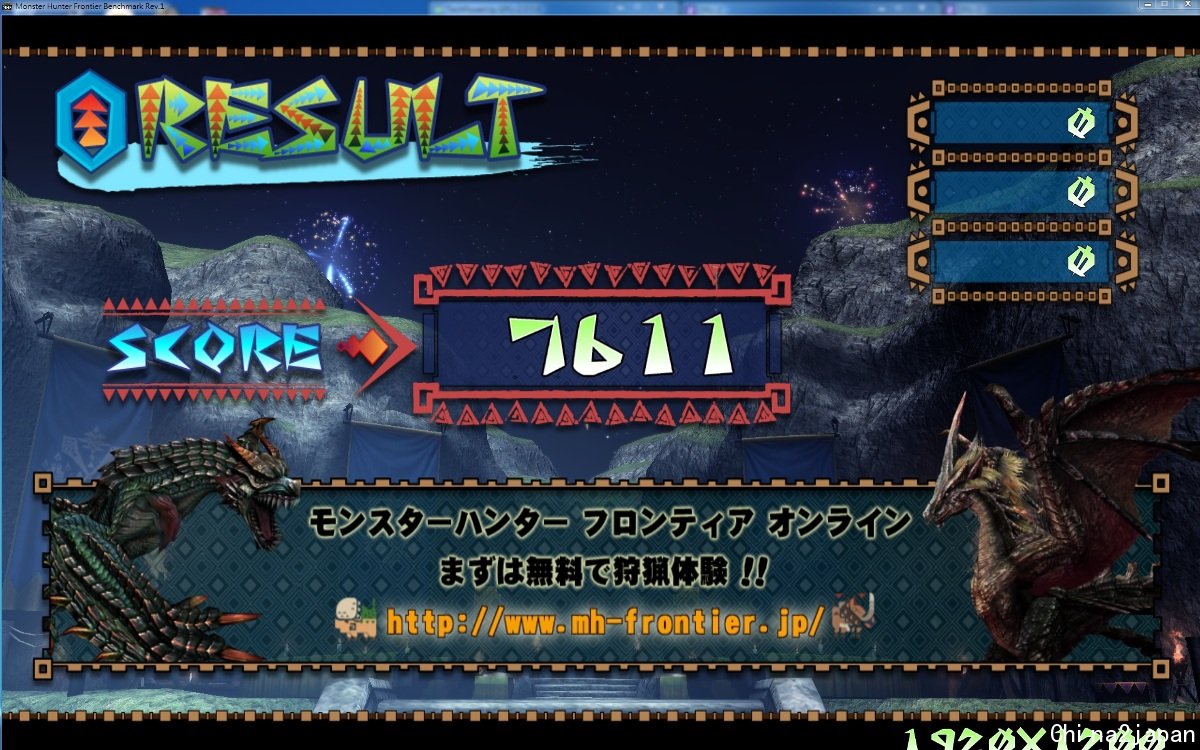

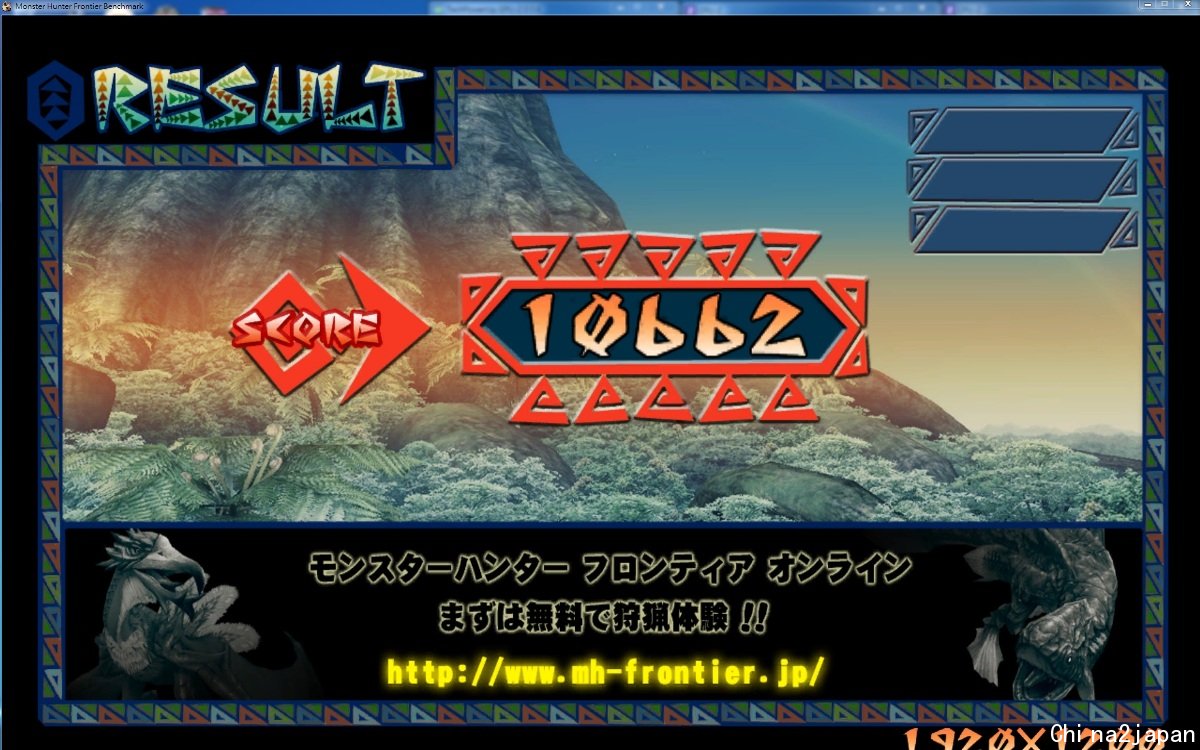

MHF Benchmark



MHF Benchmark

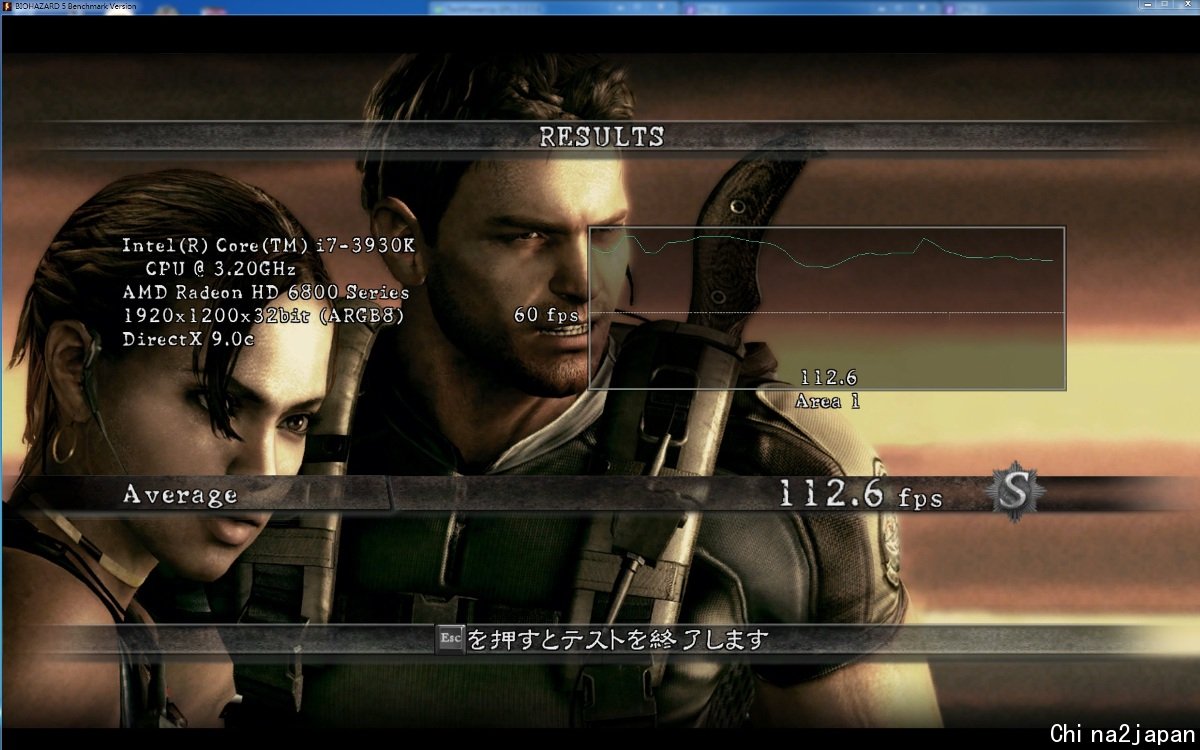

BIO5 Benchmark
DX9



DX10

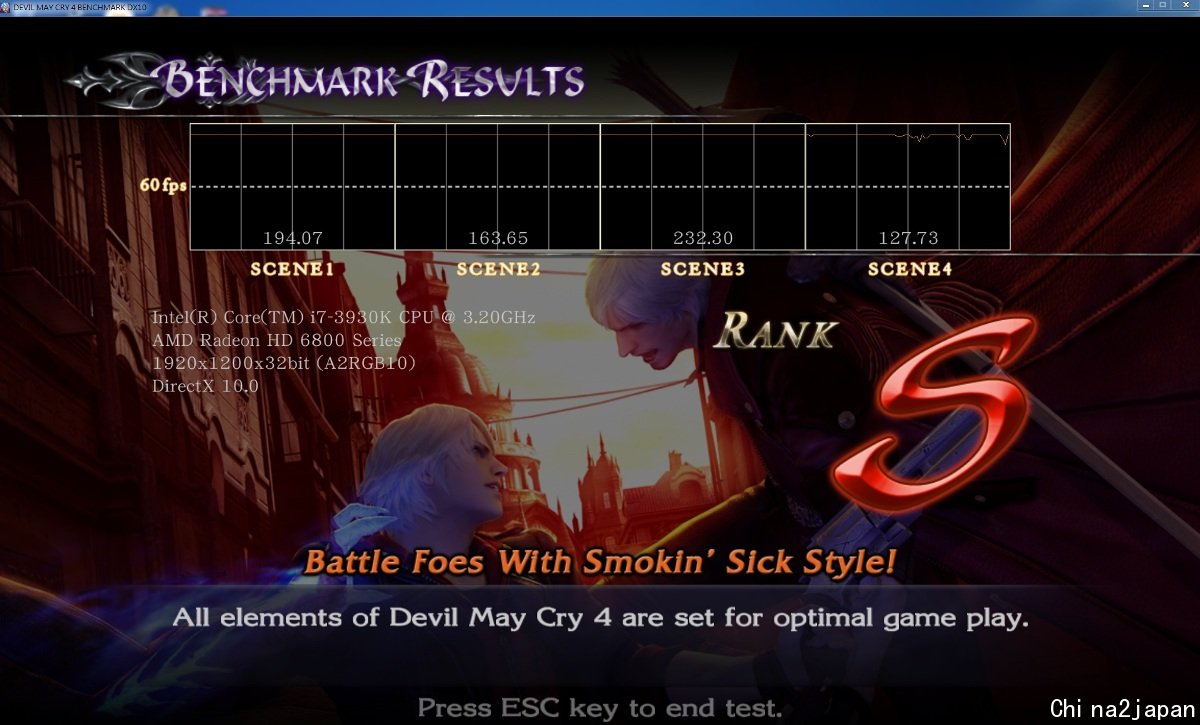

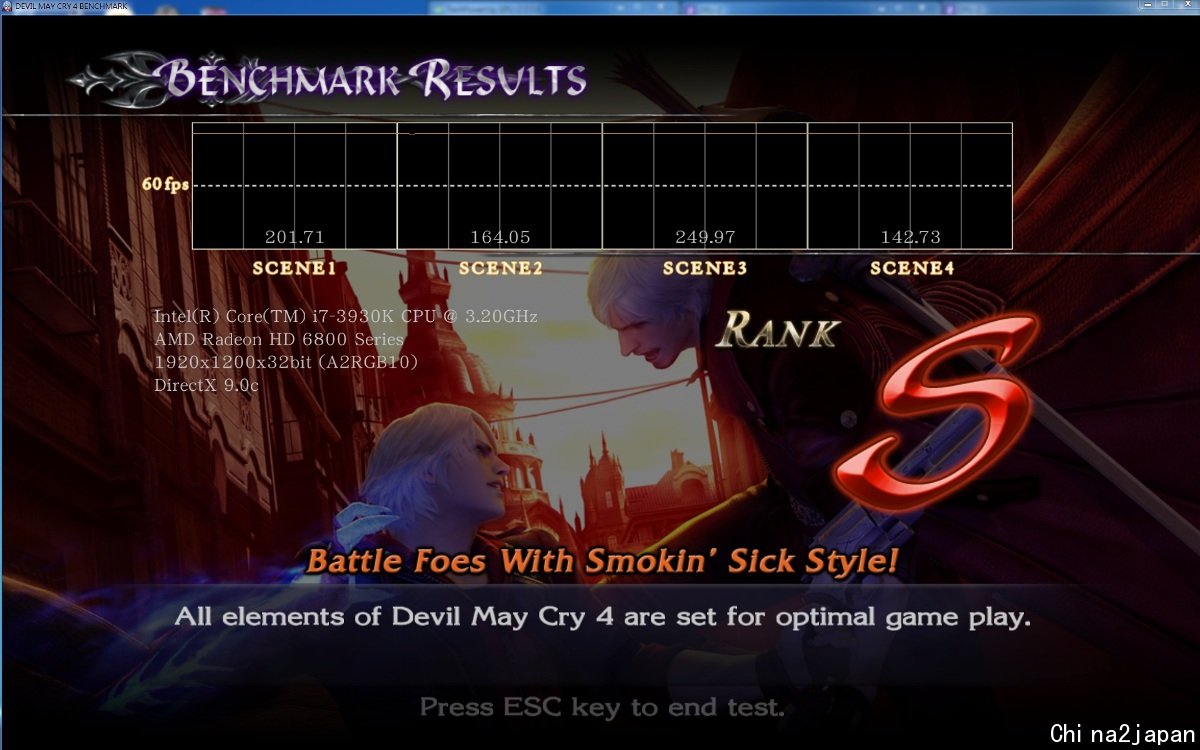

DEVIL MAY CRY4 Benchmark
DX9



DX10

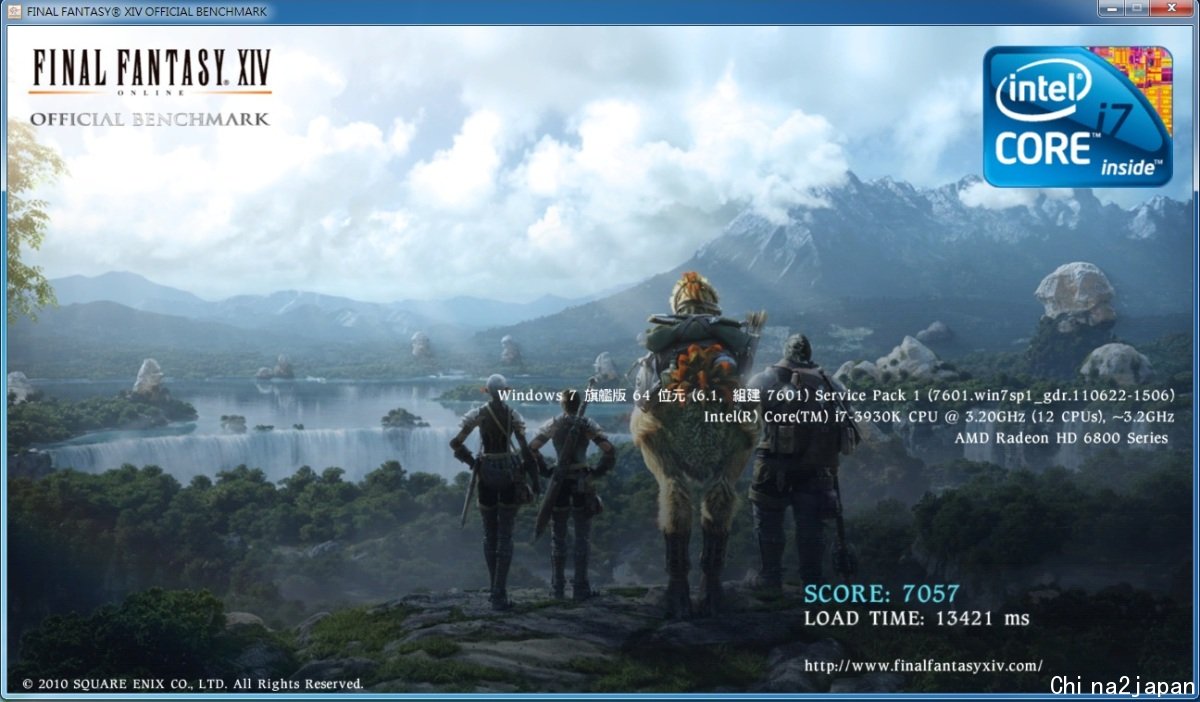

Final Fantasy XIV  Benchmark High



Final Fantasy XIV  Benchmark Low

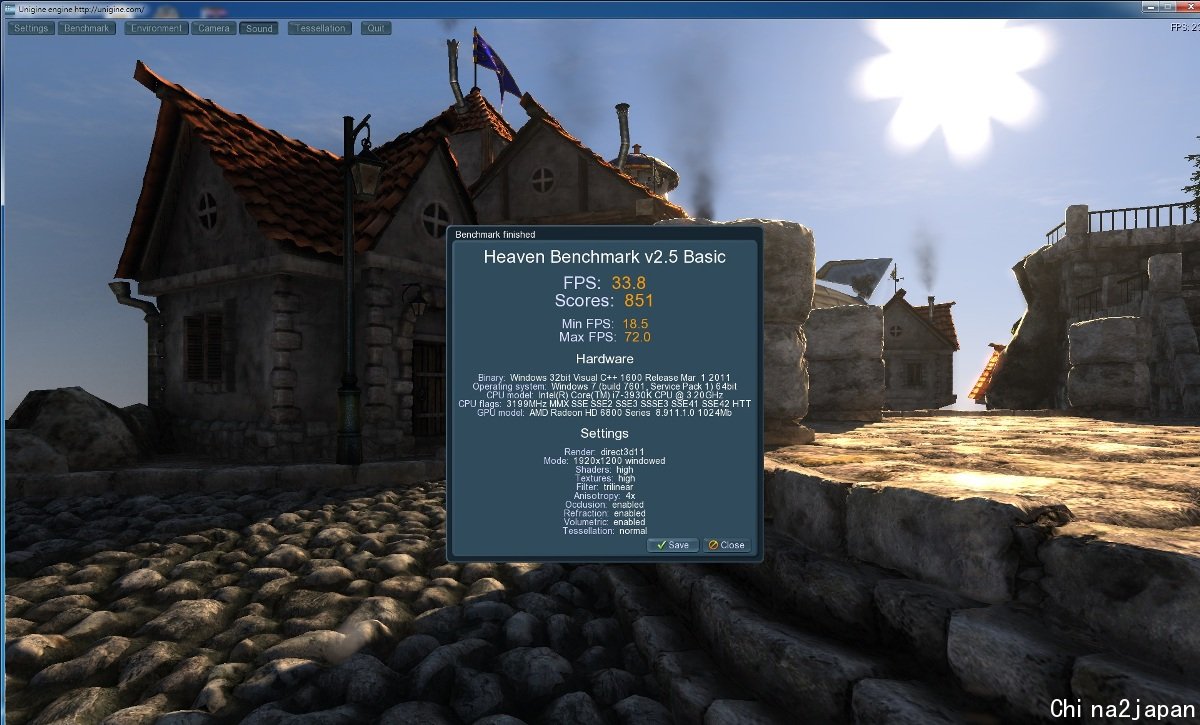

HEAVEN BENCHMARK 2.1



異形戰場 Benchmark

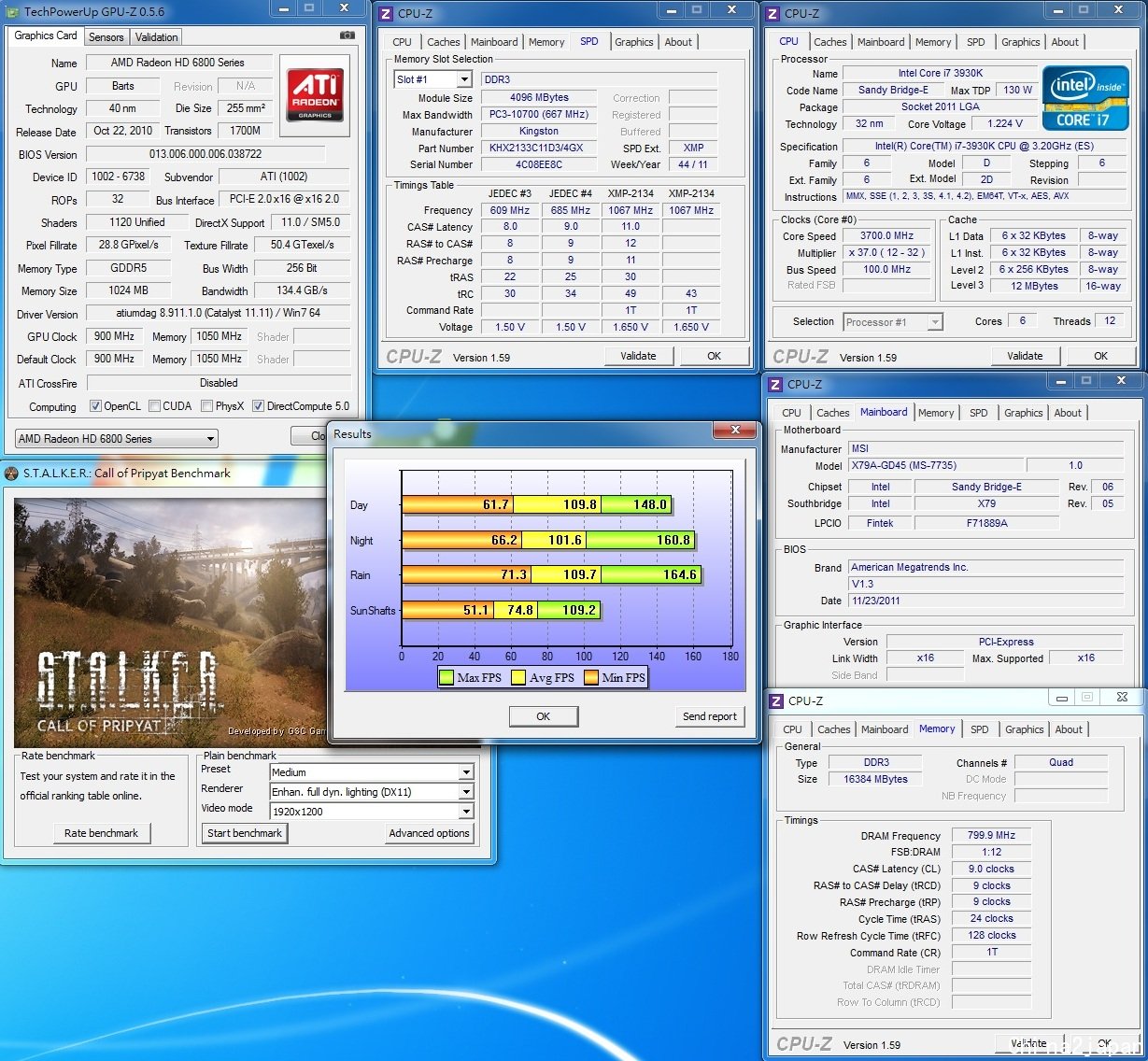

STALKER Call of Pripyat DirectX 11 Benchmark

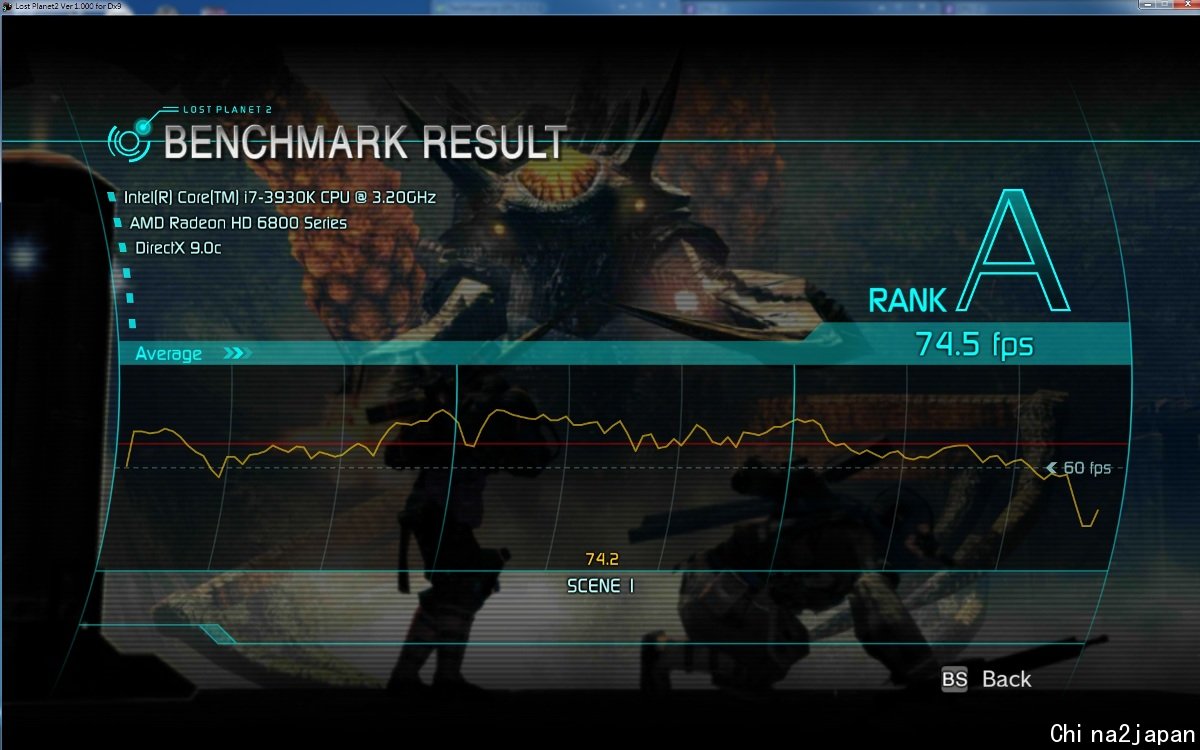

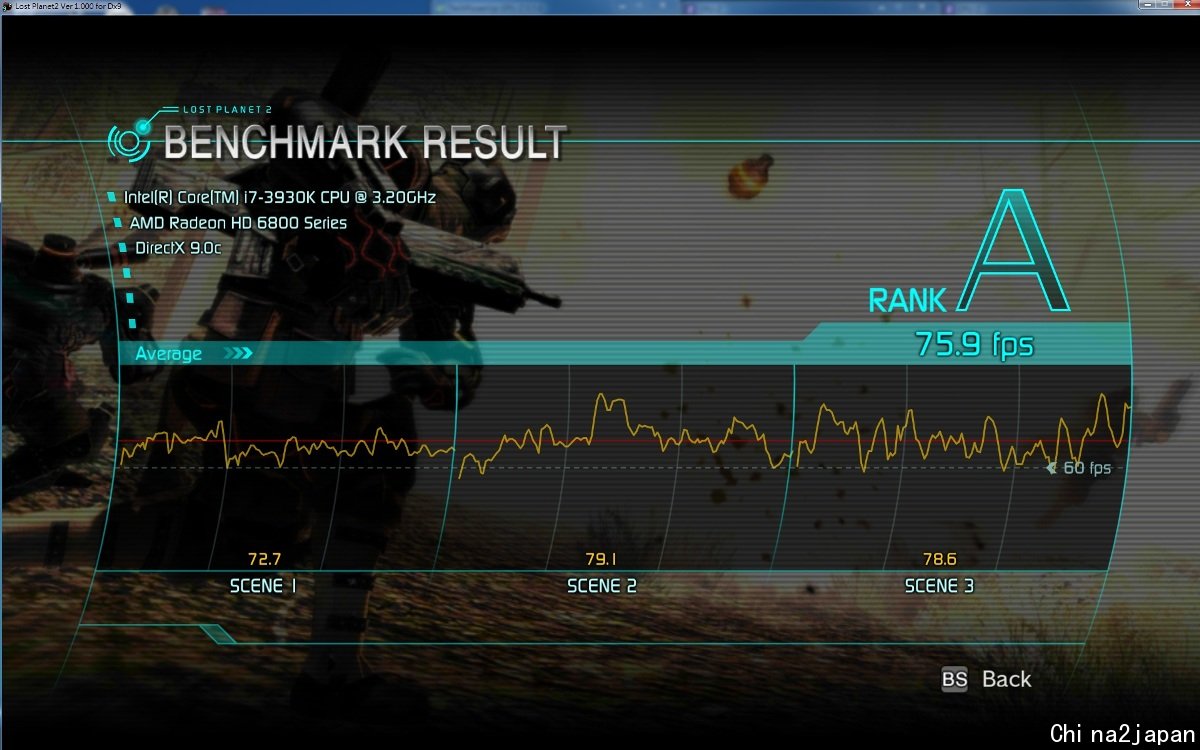

Lost Planet 2 Benchmark  DX9 TESTA 1920*1200



Lost Planet 2 Benchmark  DX9 TESTB 1920*1200

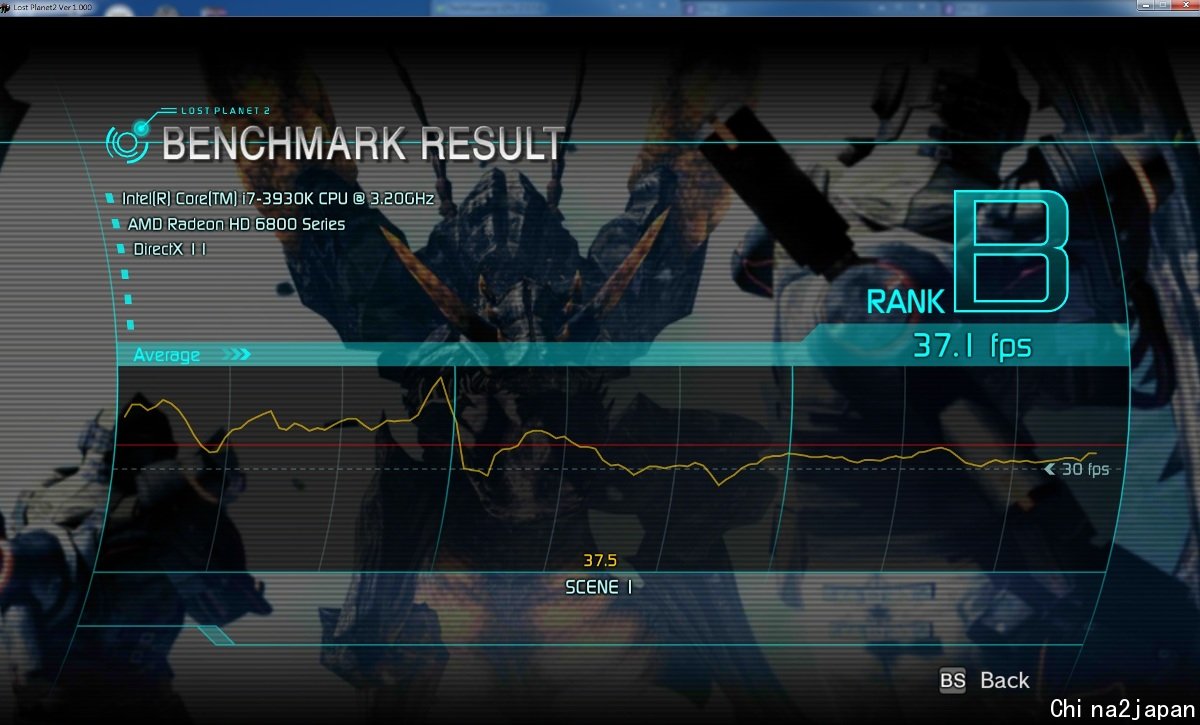

Lost Planet 2 Benchmark  DX11 TESTA 1920*1200



Lost Planet 2 Benchmark  DX11 TESTB 1920*1200

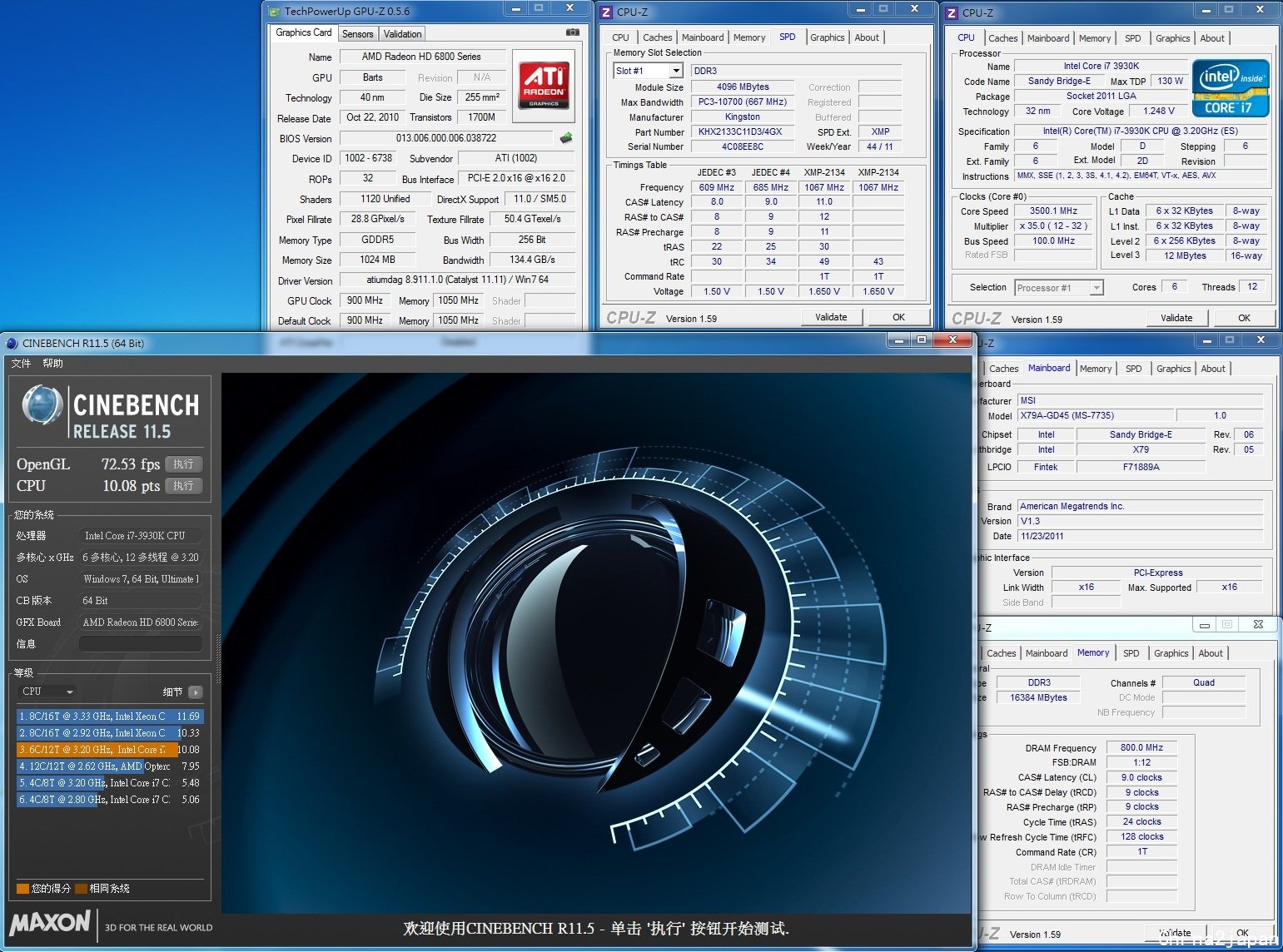

CINBENCH R10 X64



CINBENCH R11.5 X64



Furmark

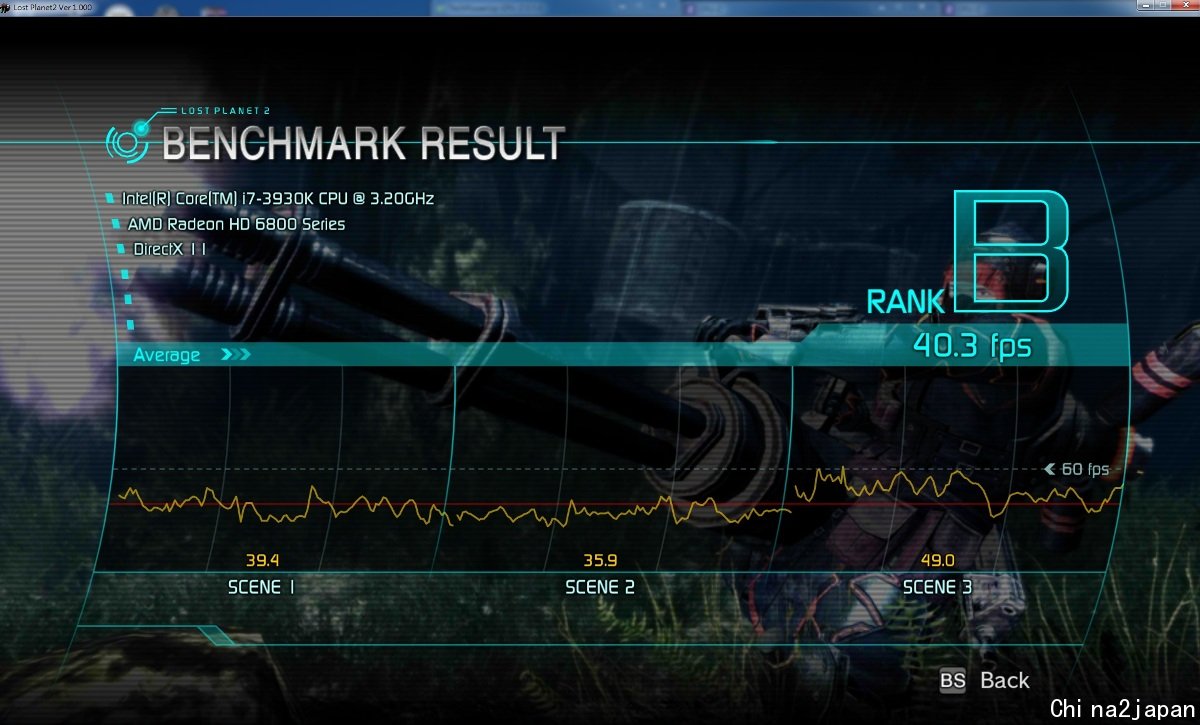

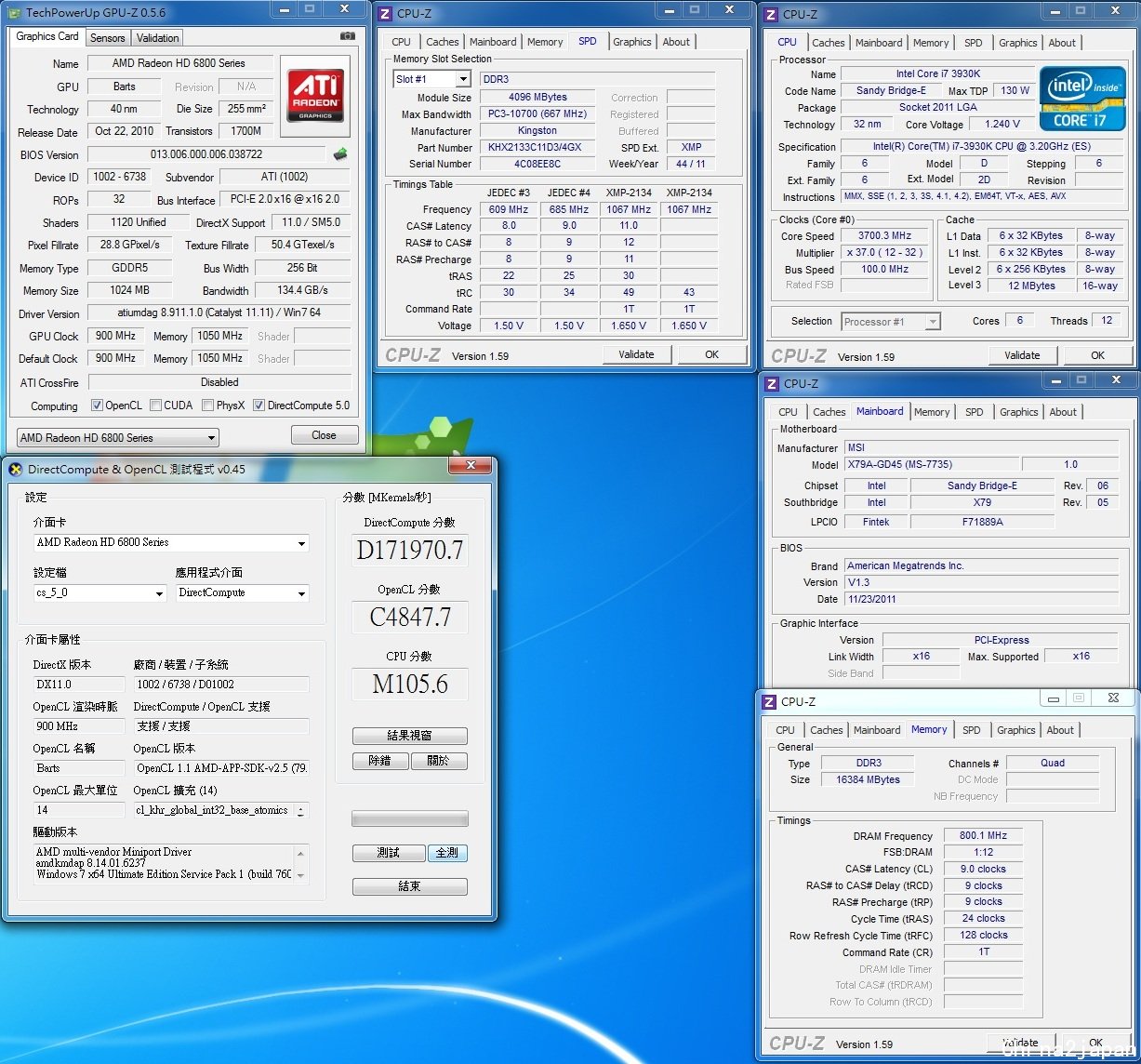

DirectComputeBenchmark

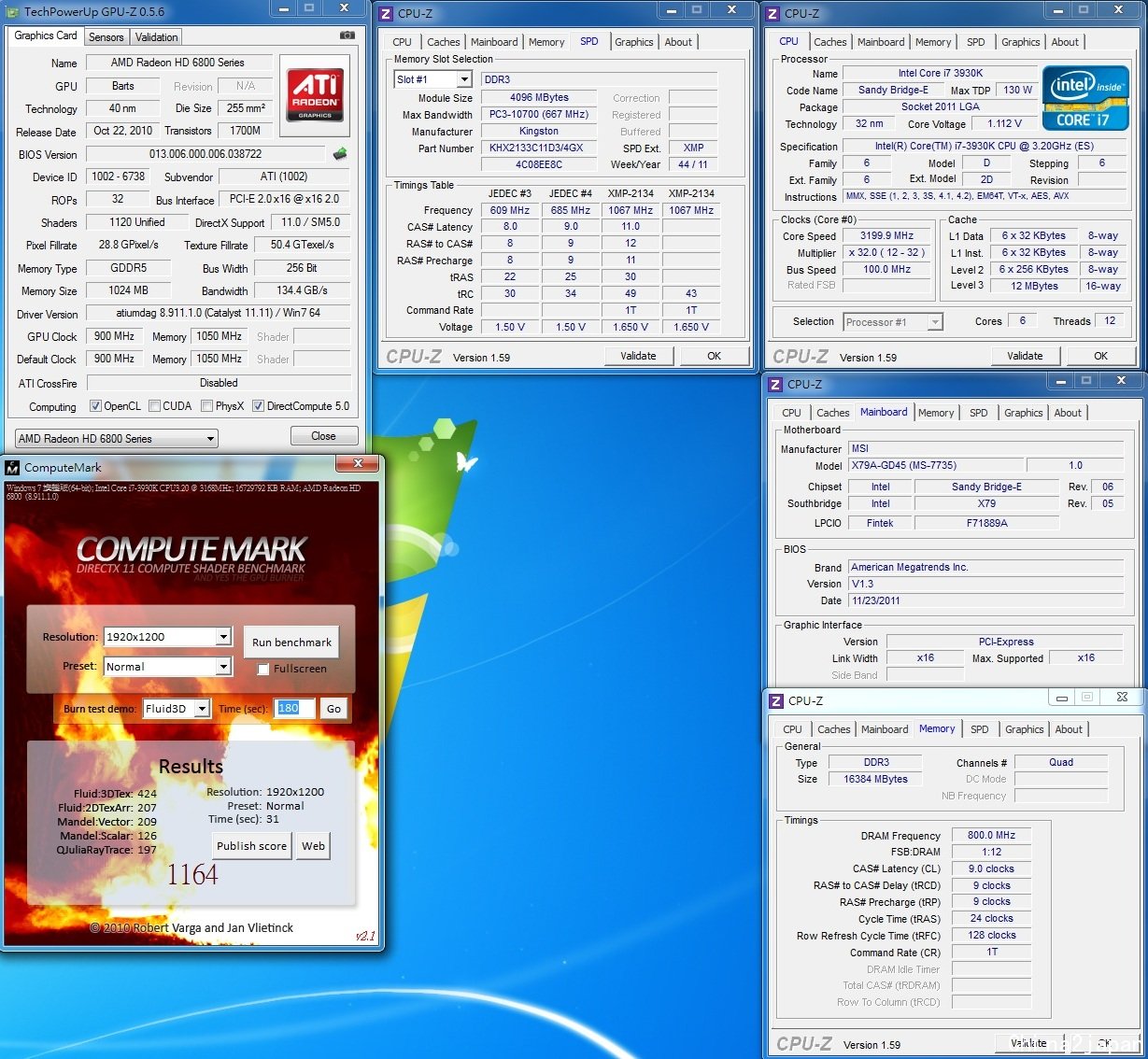

Computemark



小結:
這張X79A-GD45主打是中高階市場,功能相當完整且強悍,具有X79的原生RAID、SATA6G功能外,以ATX來說效能算名列前茅,除了內建高階使用者需求的裝置、內外最多可提供4個USB3.0連接埠,也提供3組PCI-E 16X插槽給使用者選擇裝置其最需求的PCI-E遊戲顯卡裝置,支援SLI或是CrossfireX,4組PCI-E 1X擴充性也不錯,另使用者常需要的監控軟體及線上更新BIOS的軟體原廠也提供好用的軟體,提升產品價值,X79A-GD45主機板;其不但擁有微星1155腳位各項的獨家規格與技術,如象徵高品質與穩定的第三代軍規標準、全方位的OC Genie II智慧型超頻系統、可用滑鼠操控BIOS的Click BIOS技術、提供行動裝置最佳化的充電SuperCharger功能等之外,同時更內建有8相的DrMOS電源相位,不但在超頻時提供更穩定的電源供應,同時在顯示效能的擴充上,也能支援最多三路的多顯示卡運算,全方位網路工具Winki3與好萊塢等級的THX音場強化技術等等獨家功能,以上測試提供給有意購買的使用者參考。
