包裝與配件
黑色系髮絲紋質感的紙盒
背面則是規格與特色說明

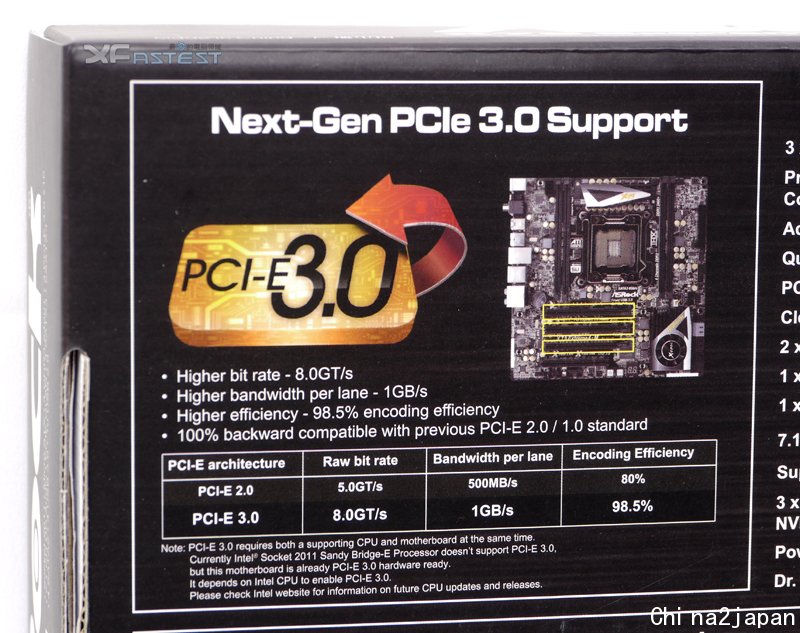

只要使用支援PCI-E 3.0傳輸頻寬的CPU，華擎的主機板在佈線上一樣可以完整支援8.0GT/s的頻寬
ASRock獨家XFast專屬特色功能新成員 - XFast RAM
其他林林總總的特色功能

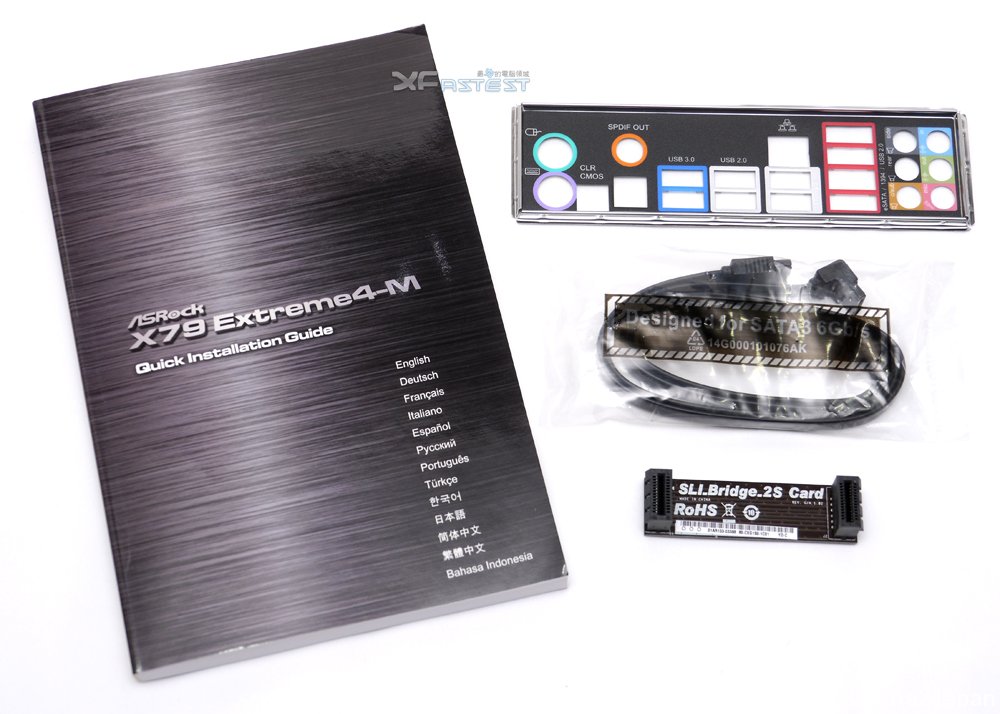

使用說明書、後I/O檔板、2條SATA 6Gb/s傳輸線、2-Way SLI橋接器
驅動軟體光碟與軟體專屬說明書

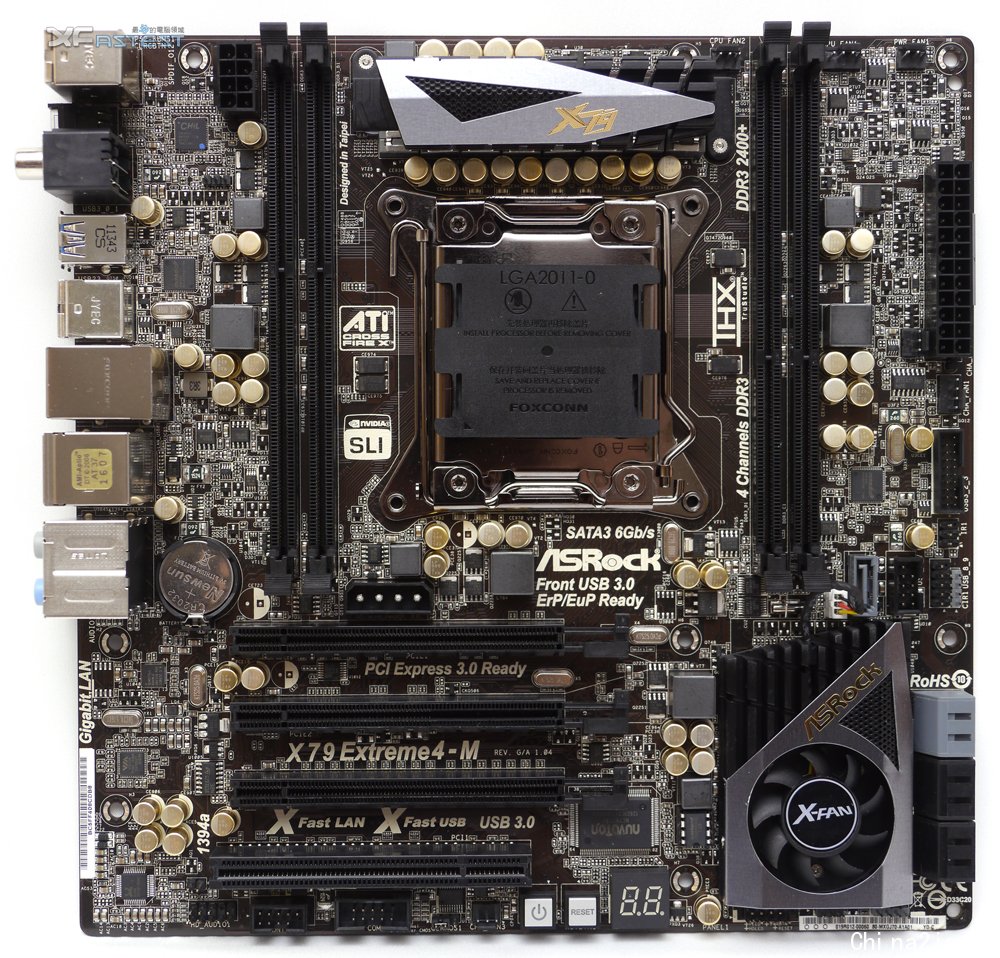

主機板本體外觀
正面黑金的色調設計
整張板子都採用全日製金色電容

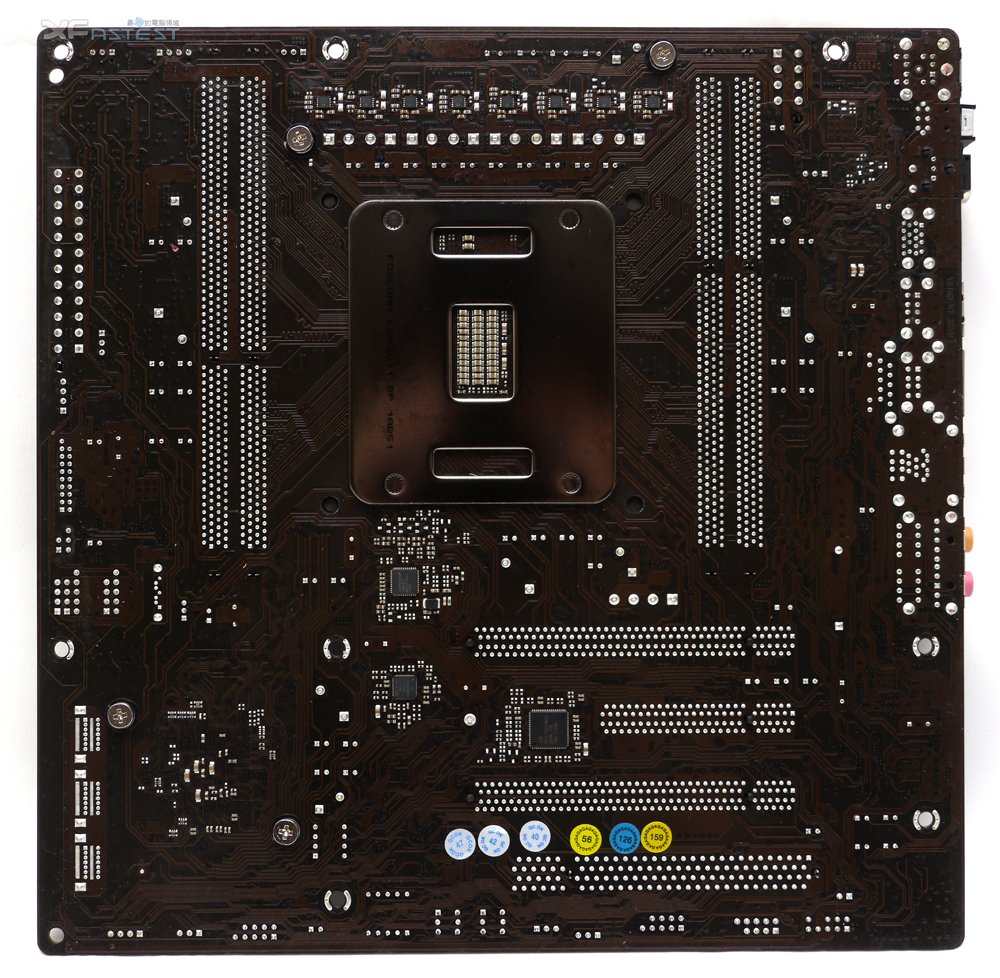

背面可以見部分晶片

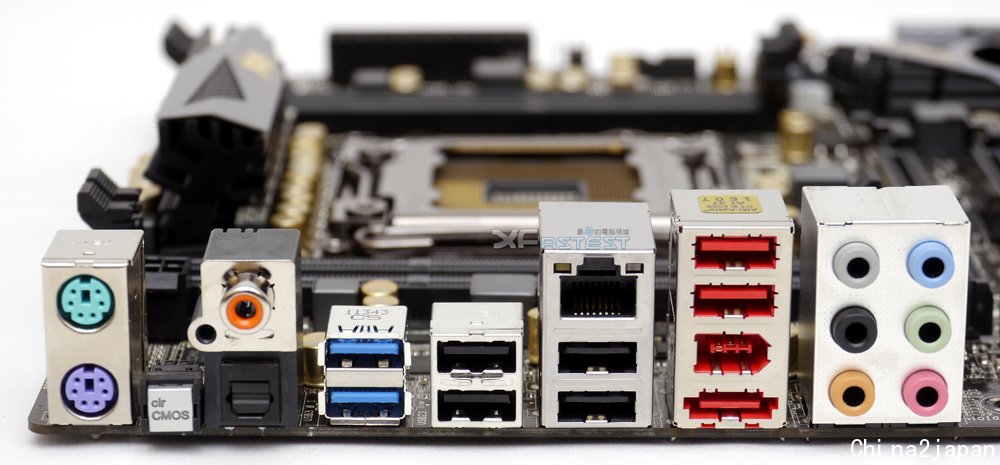

I/O Port
鍵鼠PS/2各1個、clr CMOS按鈕、同軸/光纖 S/PDIF數位音源輸出各1個、2個USB 3.0、6個USB 2.0、
1個RJ-45網路孔、1個IEEE-1394a、1個e-SATA、1組7.1聲道HD-Audio類比音源

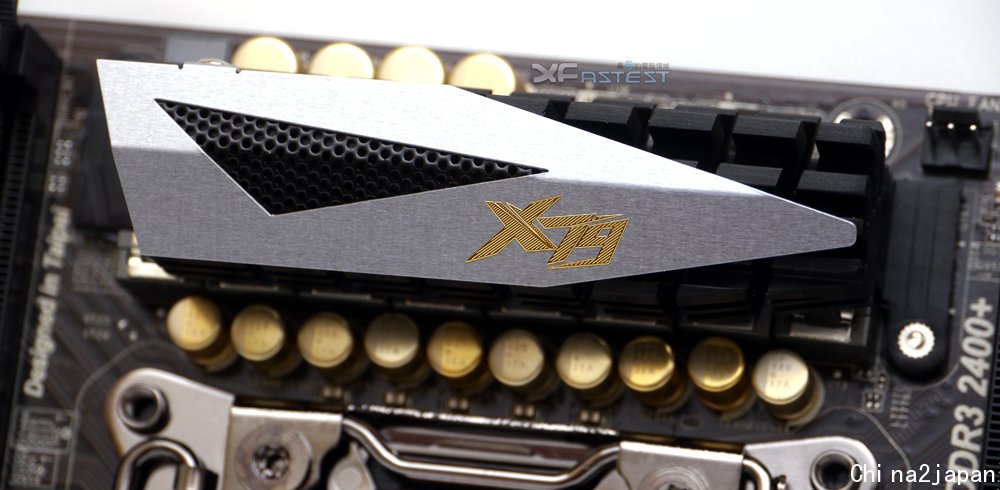

MOSFET散熱片
南橋PCH晶片散熱片

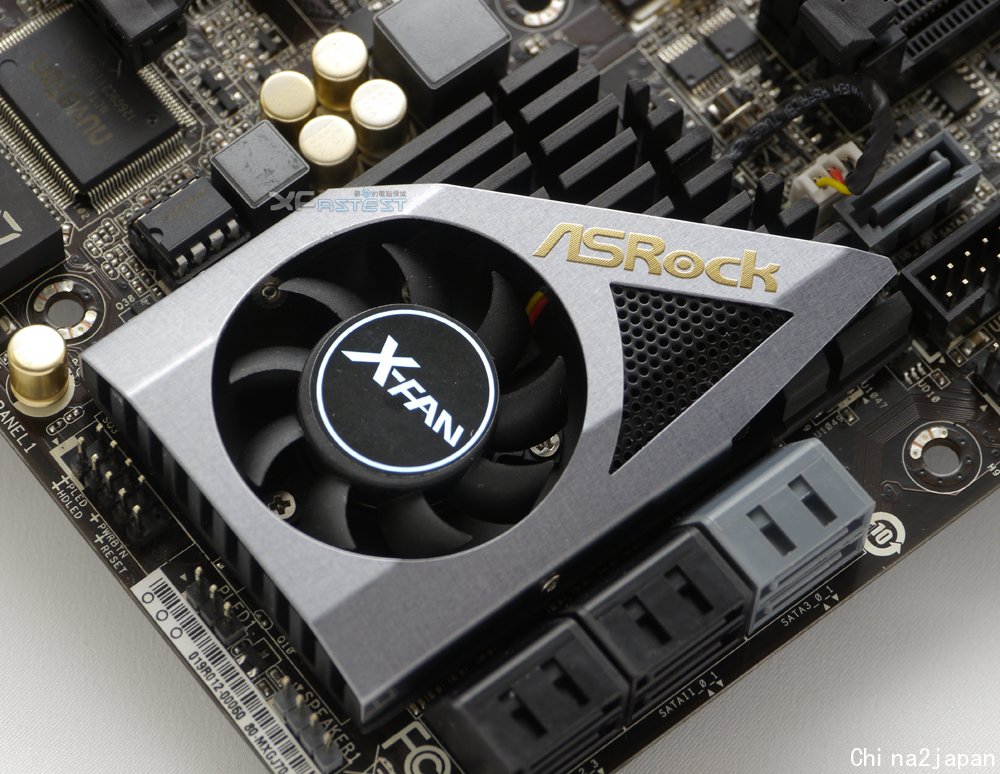

附帶X-Fan加強散熱效率
CPU Socket使用富士康製品

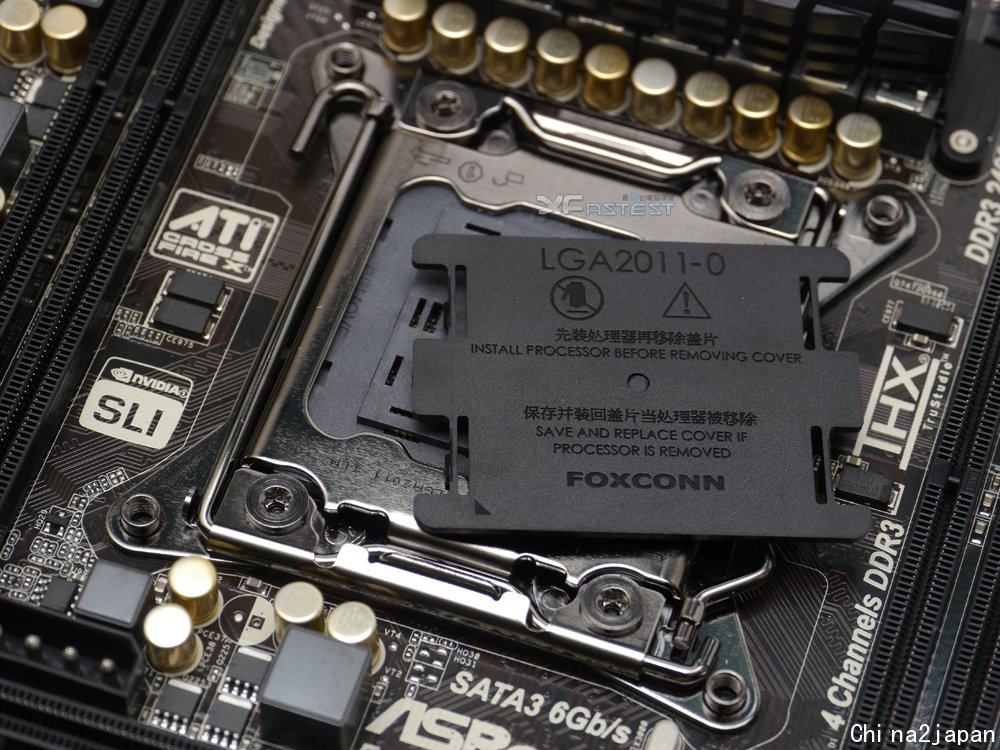

這次有兩層保護蓋

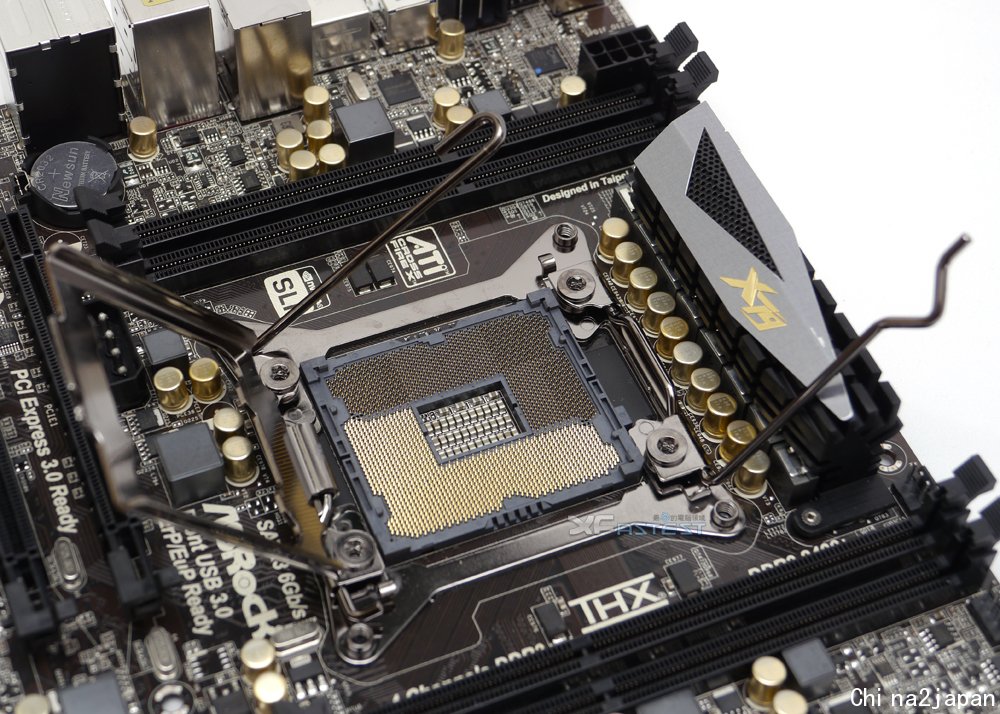

LGA 2011(Socket R)全貌
使用兩組拉桿固定CPU本體

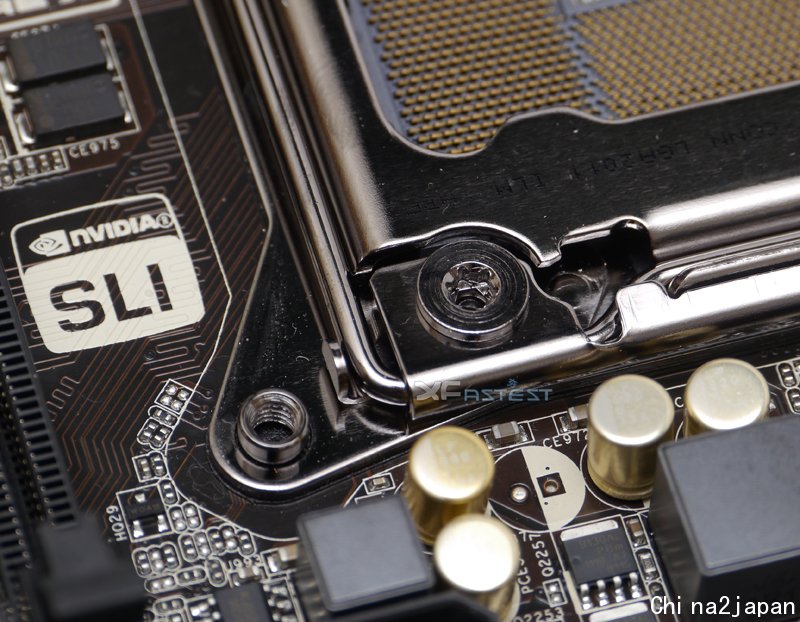

散熱器固定點
LGA 2011與LGA 1366散熱器固定點間距是一樣的，只是LGA 2011的Socket本體已經一塊附帶可以鎖螺絲固定散熱器的金屬板
主機板用料細節

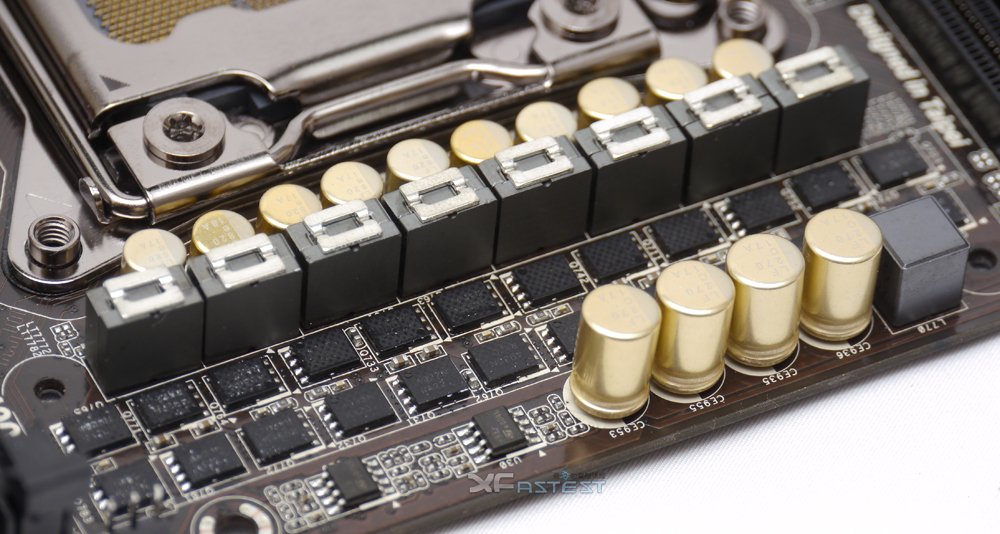

CPU供電採用數位V6+2相

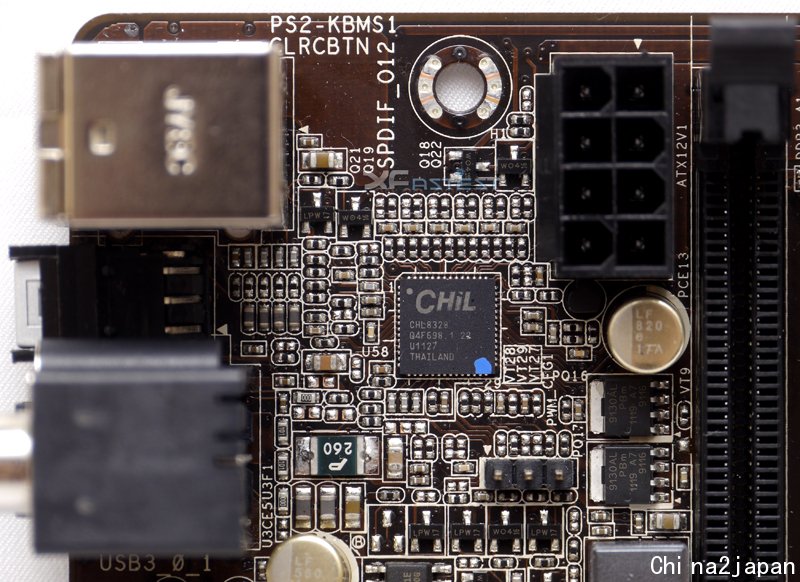

數位PWM主控晶片使用CHiL CHL8328

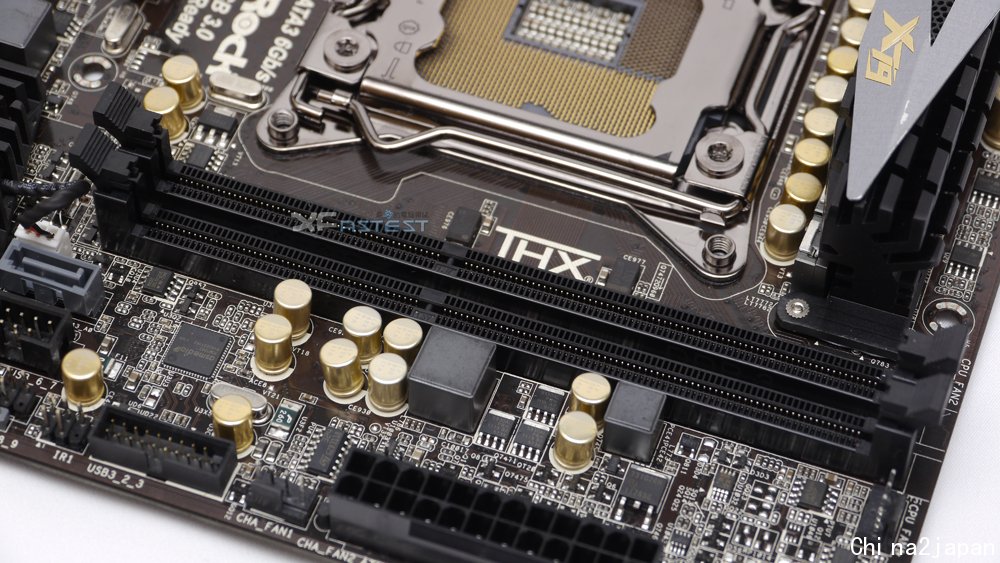

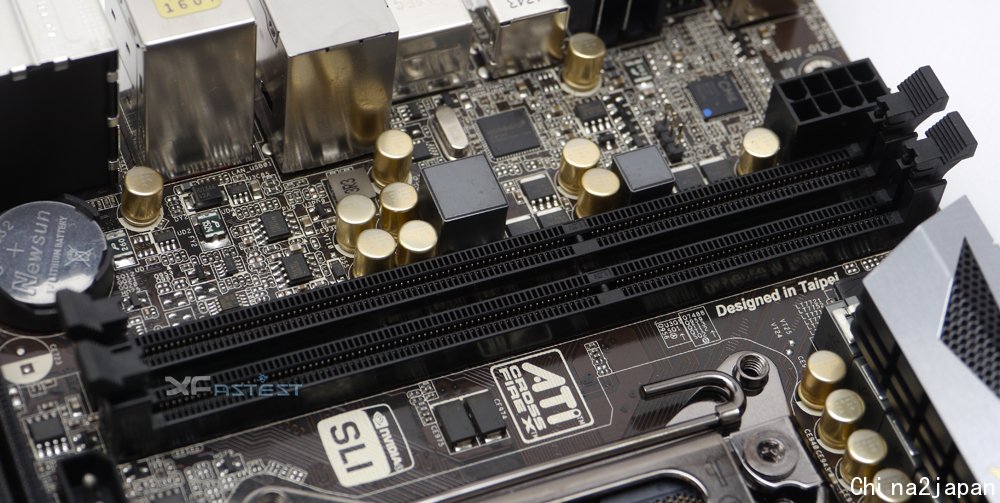

只有1組4通道的記憶體插槽分布於CPU兩側，都有各自的供電模組

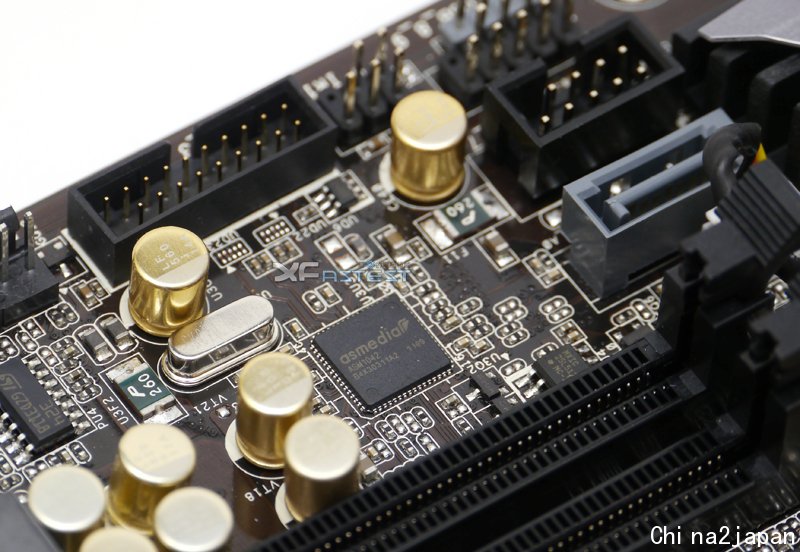

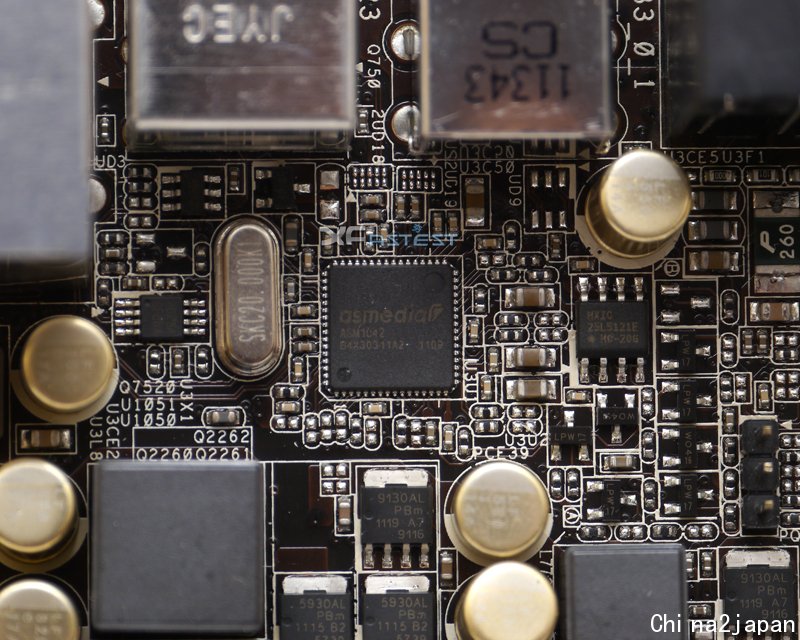

USB 3.0控制晶片採用asmedia ASM1042
共兩顆，分別提供後I/O與前置面板內接使用

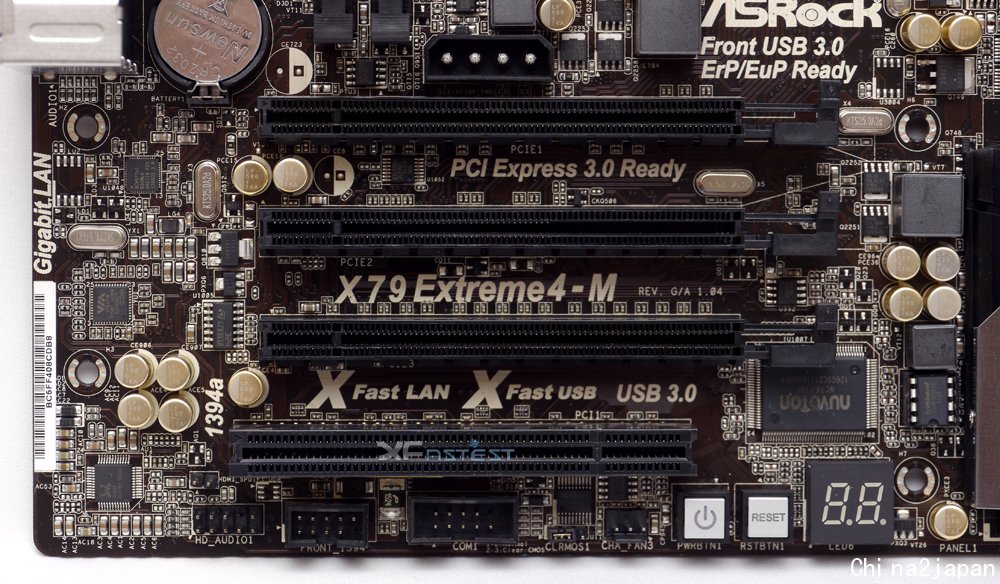

擴充卡插槽有3組PCI-E x16(中間那條只支援x8)、1組PCI
為了穩定多顯卡運作時的供電上方設有1個大4 Pin插座

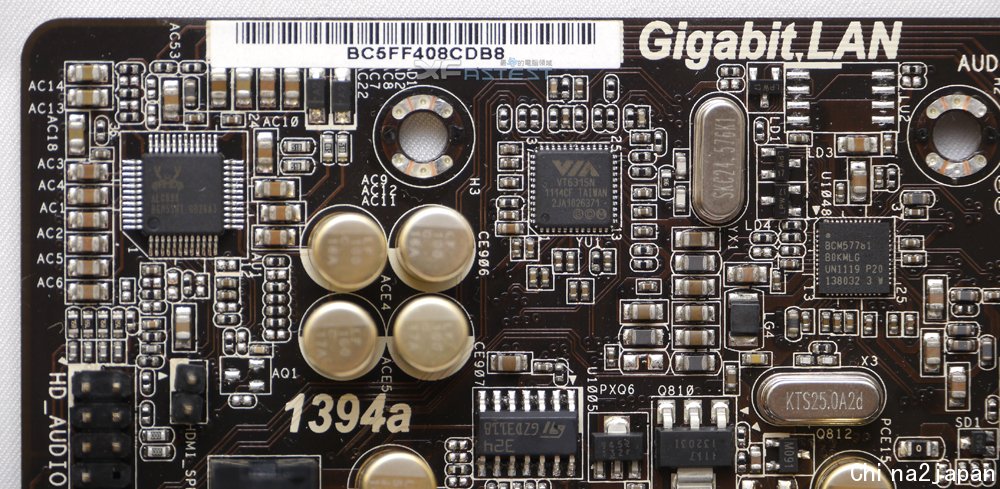

音效晶片使用Realtek ALC898，IEEE-1394a晶片使用VIA VT6315M、網路晶片使用Broadcom BCM57781

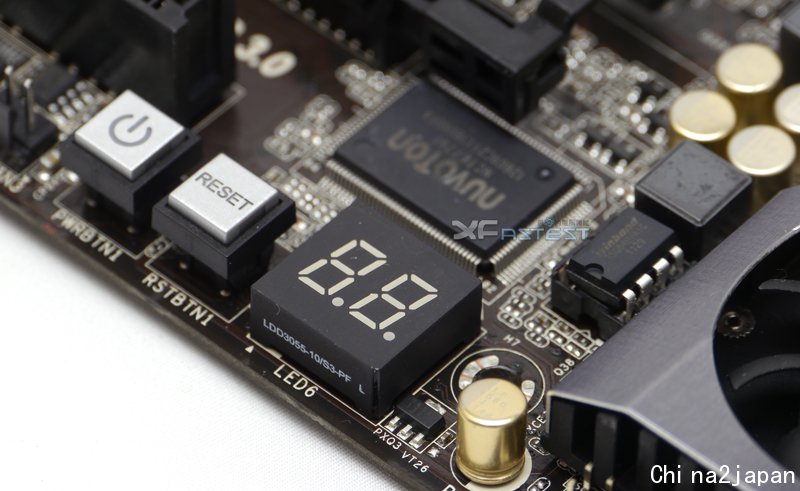

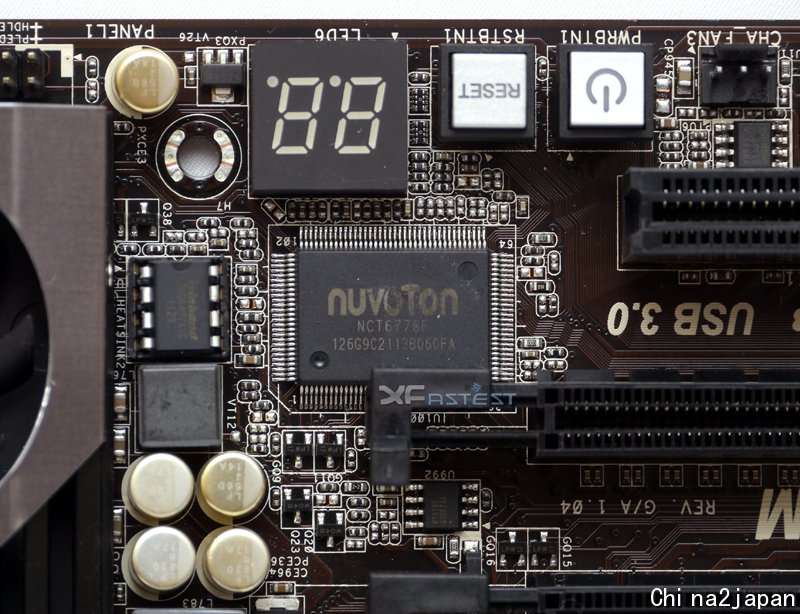

環境監控晶片使用nuvoTon NCT6776F
內建實體電源/Reset按鈕與Debug LED燈號

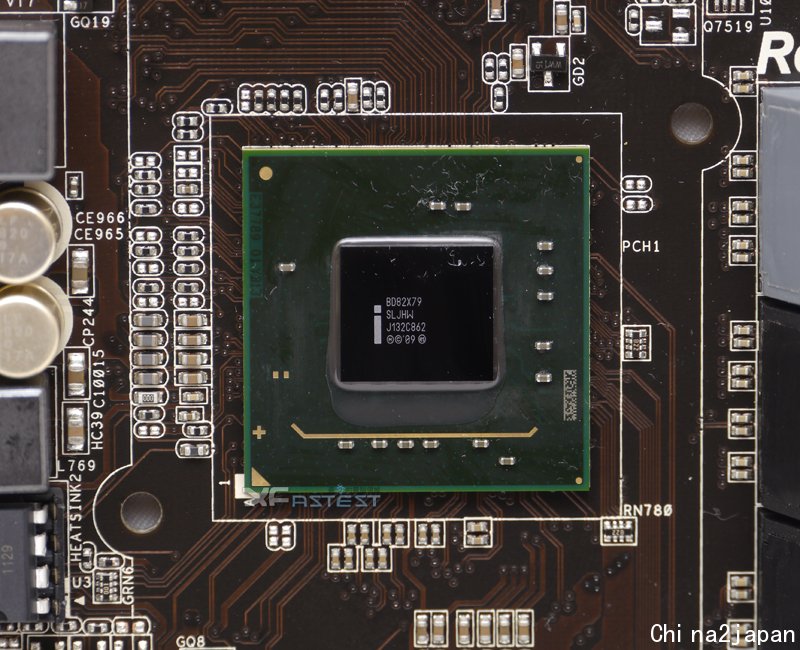

南橋PCH晶片本體

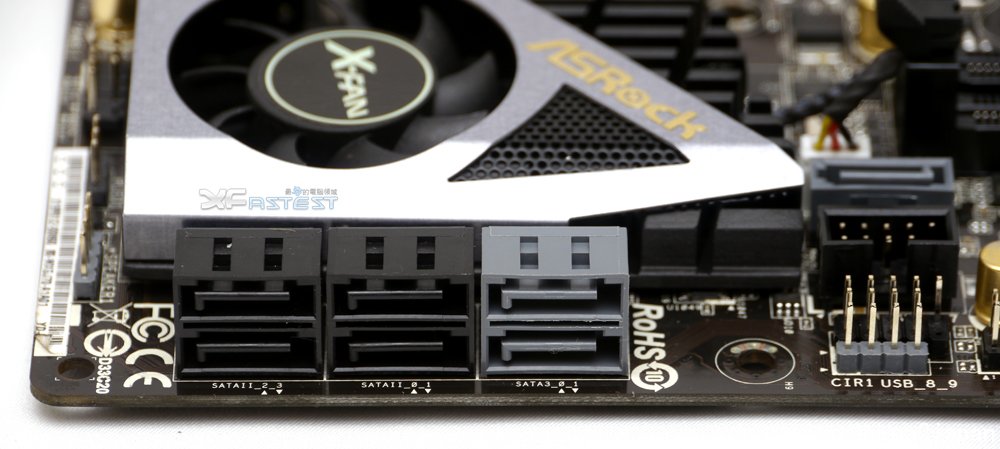

X79原生支援2個SATA 6Gb/s(灰色)與4個SATA 3Gb/s(黑色)
圖片右側的另一個灰色SATA Port也是6Gb/s，經由外接晶片

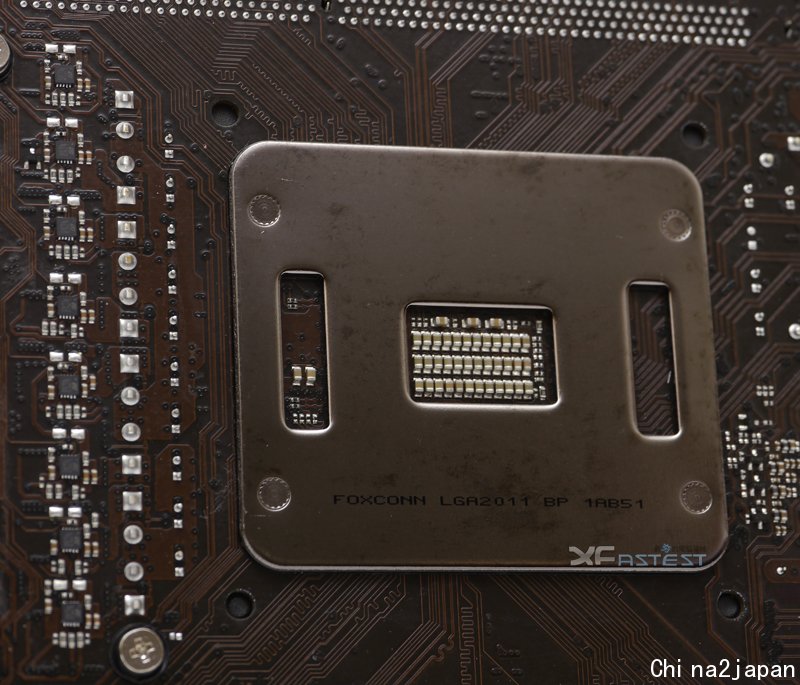

CPU Socket背板
圖片左側是部分的MOSFET供電元件
外接的SATA 6Gb/s控制晶片位於主機板背面，使用asmedia ASM1061
原帖地址：http://www.xfastest.com/viewthread.php?tid=67667&pid=380316&page=1&extra=page%3D1%26amp%3Borderby%3Ddateline%26amp%3Bfilter%3D2592000#pid380316
