日本电子维修技术 主板SNB imc电压到底是哪个????
到底是VCCIO(VTT)还是VCCSA ?

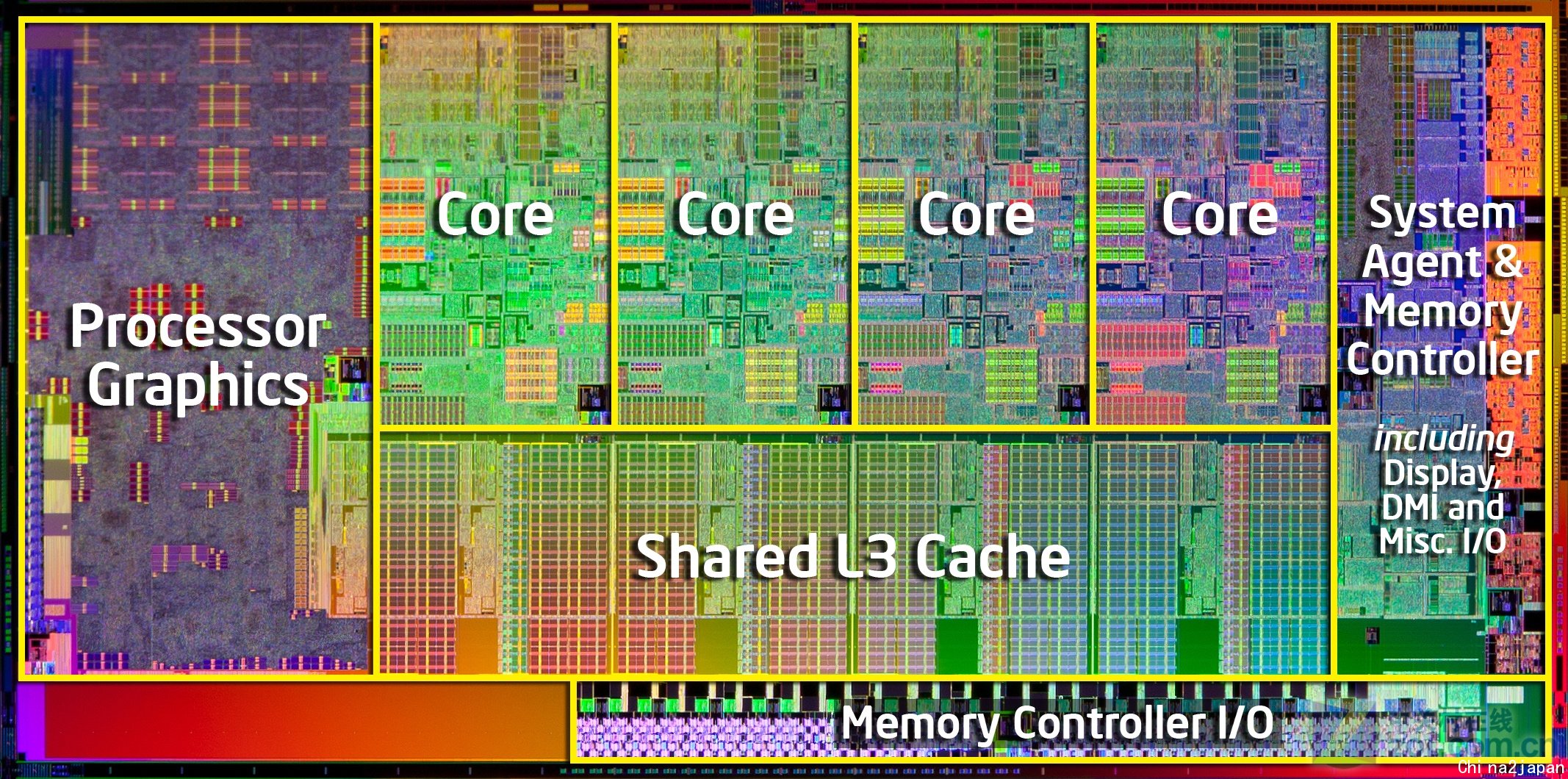

从图上看MC有两部分????
看到一个老外的超频帖子里写应该调VCCSA,也就是对应System Agent&Memory Controller这部分的电压
底下的 Memory Controller I/O 对应的应该是VCCIO.....
评论
我在P8Z68V PRO的板子上没看到有VccSA,只找到了VccIO……
评论
看30楼:
https://www.chiphell.com/thread-212784-1-1.html
“Intel到了Sandy Bridge Socket 1155的供电更加复杂,片上北桥供电由VTT变成了两部分,负责System Agent供电的VCCSA和负责CPU IO供电的VCCIO。其中VCCIO供电需求比较小,供电电路相对简单,在主板上不明显,而VCCSA供电电流比较大,所以CPU供电主要的三部分就是VCC(内核)、VCCSA(北桥)、VCC_AXG(集显),在P67之类不提供集显功能的主板上就只有VCC、VCCSA两部分供电。Sandy Bridge的供电规范是VRD12,VID界面换成了串行VID(SVID),因此多数PWM控制器在VCC的PWM控制之外都提供了一组独立PWM控制功能。VCC和VCC_AXG的电压是由各自的VID控制的,而VCCSA是独立于其它供电的固定电压0.925V(0.879~0.971V)的供电。”
评论
看这段话貌似imc是应该调vccsa ?
评论
vccsa的帖子对应的是snb的cpu么?
评论
当然。。。。
评论
是的,IMC是在System Agent里的。那个VccIO应该是指的Misc. I/O 电路 电子 维修 我现在把定影部分拆出来了。想换下滚,因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗? 评论 认真看,认真瞧。果然有收 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号,不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01
