Intel Z68 晶片組於今年5月初上市搭配Intel新一代Sandy Bridge處理器(Z68基本上可以視為P67+H67合體)，一樣有P67晶片組的 PCI Express 2.0以及原生2組高速 SATA 3.0，但USB 3.0能需外加控制晶片(Intel也表示未來會增加對USB3.0的支援能力，7系列晶片組有望加入)。 各大板卡廠採用Z68晶片組的主機板也準備搶佔市場(多以ATX或M-ATX為主，個人蠻期待ITX的Z68)。Z68系列主機板在INTEL一代CPU(Sandy Bridge)上市後，中高階市場的主推晶片組，各板卡廠也準備除了剛面市時推出了相對應的主機板外，依據主流市場的需求的推出更具特色的主機板，搶攻各位玩家口袋中的小朋友。Z68為搭配LGA1155新腳位i7/i5/i3 CPU，一樣屬於第2代Core i架構，Sandy Bridge核心的i3/i5/i7多數CPU具備HT超線程技術，主要目標當然是取代市面上原有Clarkdale以及Pentium系列產品，Nehalem後繼者要等2011年底的Sandy Bridge-E。
PCI-E 3.0是下一世代的傳輸介面，與目前的PCI-E 2.0比較，具有下列優勢:
PCI-E 3.0 的好處
• 更高的傳輸速度 - 8.0GT/ S
• 每通道更高的頻寬 - 1GB/s
• 更高效率 - 98.5% 的編碼效率
• 100% 向下相容 PCI-E 2.0/1.0 標準
原廠資訊網頁
http://www.asrock.com/mb/overvie ... 8%20Extreme4%20Gen3
所以主機板大廠-ASRock 推出以Intel Z68晶片組加上PCI-E 3.0次世代傳輸介面，打造規格、功能及用料都能兼具的ATX主機板(技術特點支援VIRTU、XFast LAN、共4組USB3.0、2組SATA3、4組顯示輸出介面、兩種風扇扣具孔位等)，P67無法使用已整合GPU的Intel Sandy Bridge處理器其中的內建顯示功能，但H67卻無法調整K系列CPU的倍頻功能，選擇其一都會有些許缺憾，故Intel推出Z68 Express晶片組上市，讓Z68與H67同樣支援內部整合顯示核心輸出以外(可開啟編解碼加速引擎)，也能完整提供P67晶片組調整倍頻的功能，解決玩家在超頻方面的需求，另外也支援新版的Intel Rapid Sotrage Technology 10.5，能提供使用者建立容量大於2.2TB硬碟的RAID陣列及RST SSD Caching(SSD+HDD的混搭加速模式)這兩項新特性。讓使用者於使用獨立顯示卡時也能享受內顯及Intel Quick Sync轉檔技術(提供Lucid Virtu軟體)及Smart Response Technology(SSD快取技術)，1155腳位目前將是未來1年晶片組主流&效能(主要提供2組SATA 6G及PCH提供之PCI-E 2.0，USB3.0部分還是需要外加控制晶片)，另外Sandy Bridge CPU已經把運算核心、PCI-E 2.0控制器及記憶體控制器整合在一起，內建新的繪圖核心，搭配Z68晶片組就能直接使用(不過也要有輸出接頭也能用，某些主機板不見得會將Z68/H67/H61的輸出接頭做出來)，以下介紹ASRock在Z68晶片組ATX的主打產品Z68 Extreme4 Gen3的面貌。
主機板包裝及配件

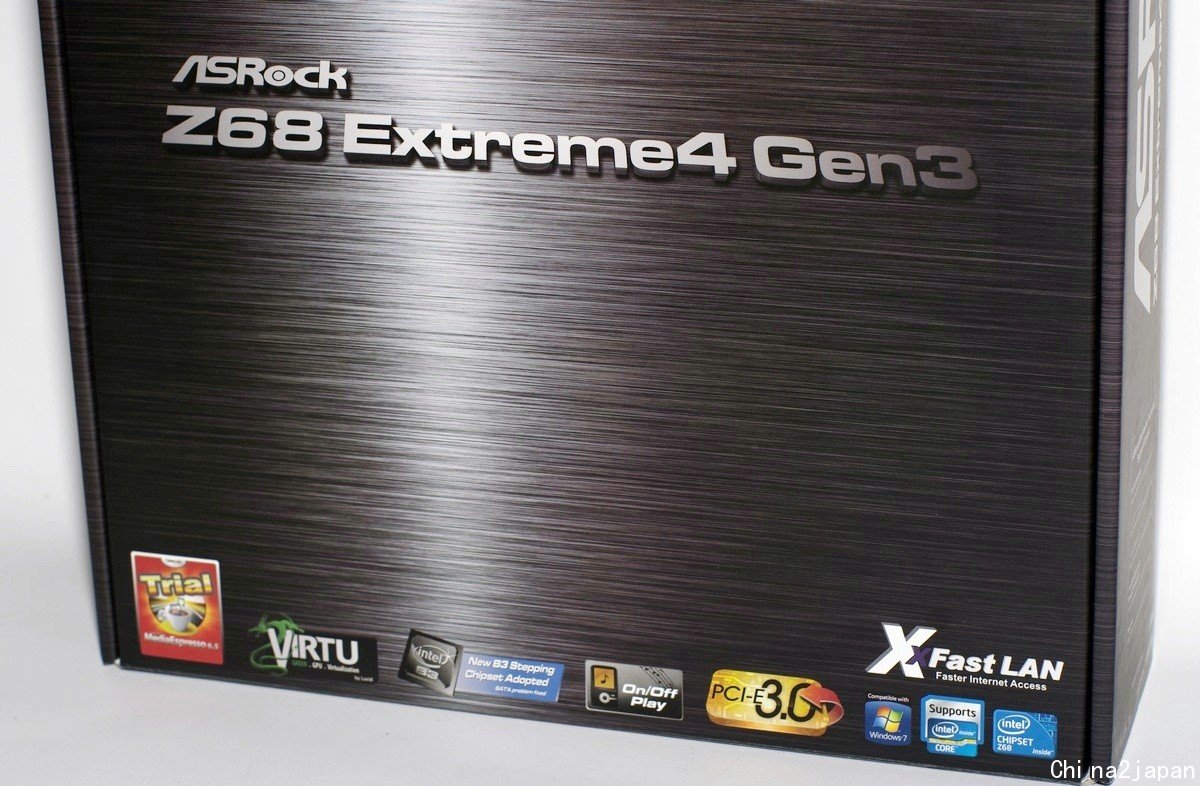

ASRock Z68 Extreme4 Gen3盒正面
產品的設計外包裝，金屬髮絲紋帶有相當平實科技感。
ASRock Z68 Extreme4 Gen3支援的技術
採用Z68晶片組(B3版本)屬於LGA1155腳位，記憶體控制器一樣使用DDR3之規格，可支援新一代LGA1155腳位i3/i5/i7的CPU產品，市佔率逐漸高升的WINDOS7支援度也是OK的。
另外也支援Intel Visuals技術及Lucid Virtu技術。ASRock獨家推出的XFast LAN、PCI-E3.0及ON/OFF PLAY等技術。
產品說明及規格
簡要規格

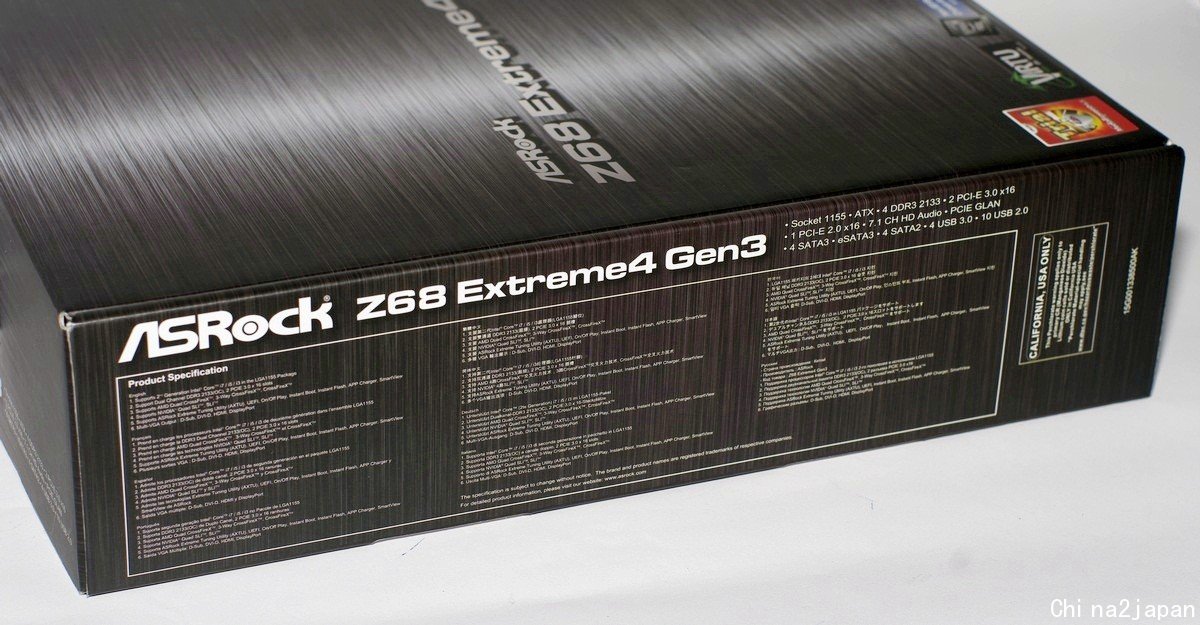

外盒背面圖示產品支援相關技術
提供1組 PCI-E 16X插槽供擴充使用，4DIMM雙通道DDR3、7.1CH的音效輸出、Gigabit網路等技術、規格，並以簡單圖示簡介主機板支援的功能跟特色，如INTEL 3D顯示技術、SRT技術、UEFI、AXTU、C.C.O(LGA775/LGA1155)等，另外提供更強的USB3.0傳輸效能XFast USB技術及Lucid Virtu技術讓玩家使用獨顯時也可以使用Intel新一代的內顯及轉檔技術。ASRock獨家推出的XFast LAN、PCI-E3.0及ON/OFF PLAY等技術。
主機板內包裝

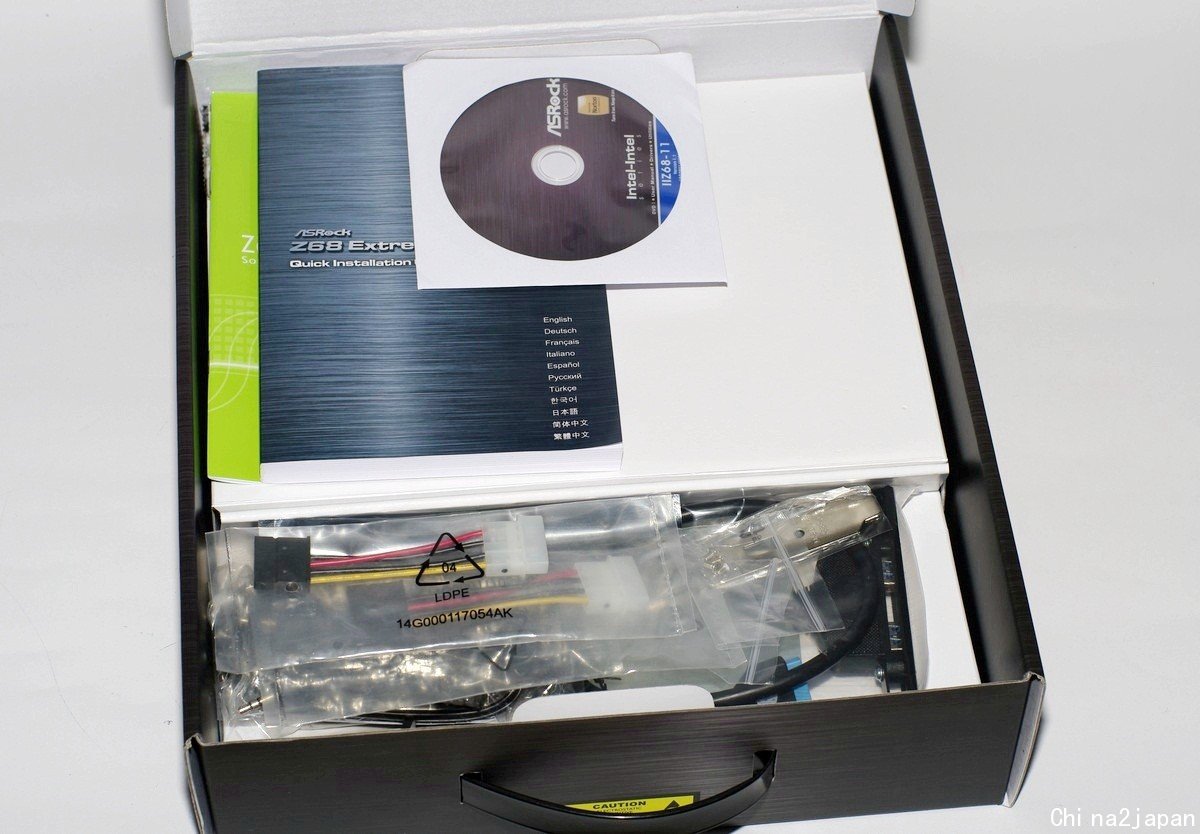

主機板配件

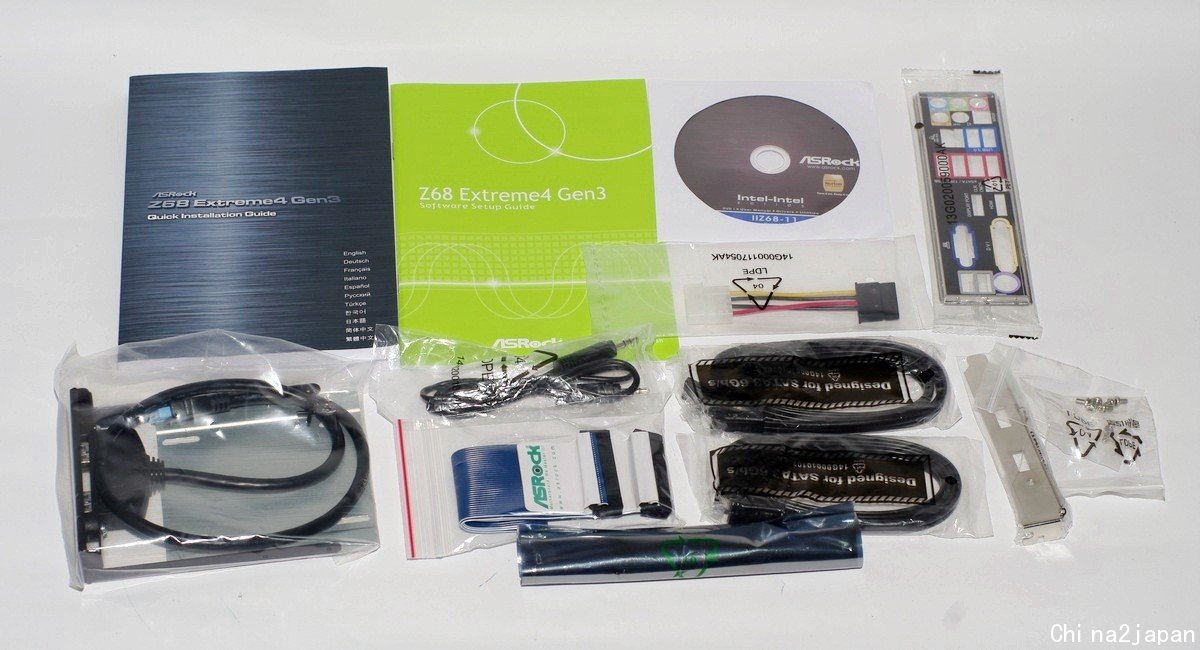

配件有驅動光碟、USB3.0前後置用擋板、SATA 6G排線4組、ON/OFF PLA專用音源線、SLI橋接器、後檔板及相關說明書等。

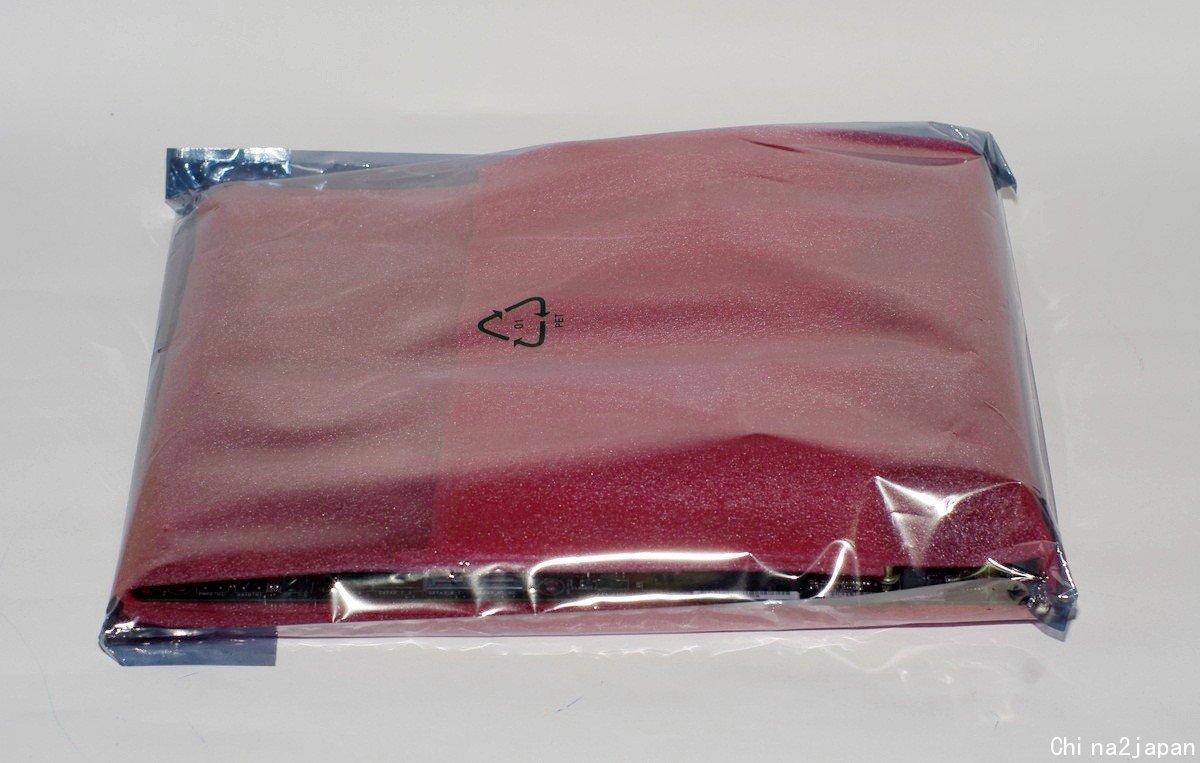

主機板包裝
包裝方式相當完善
主機板

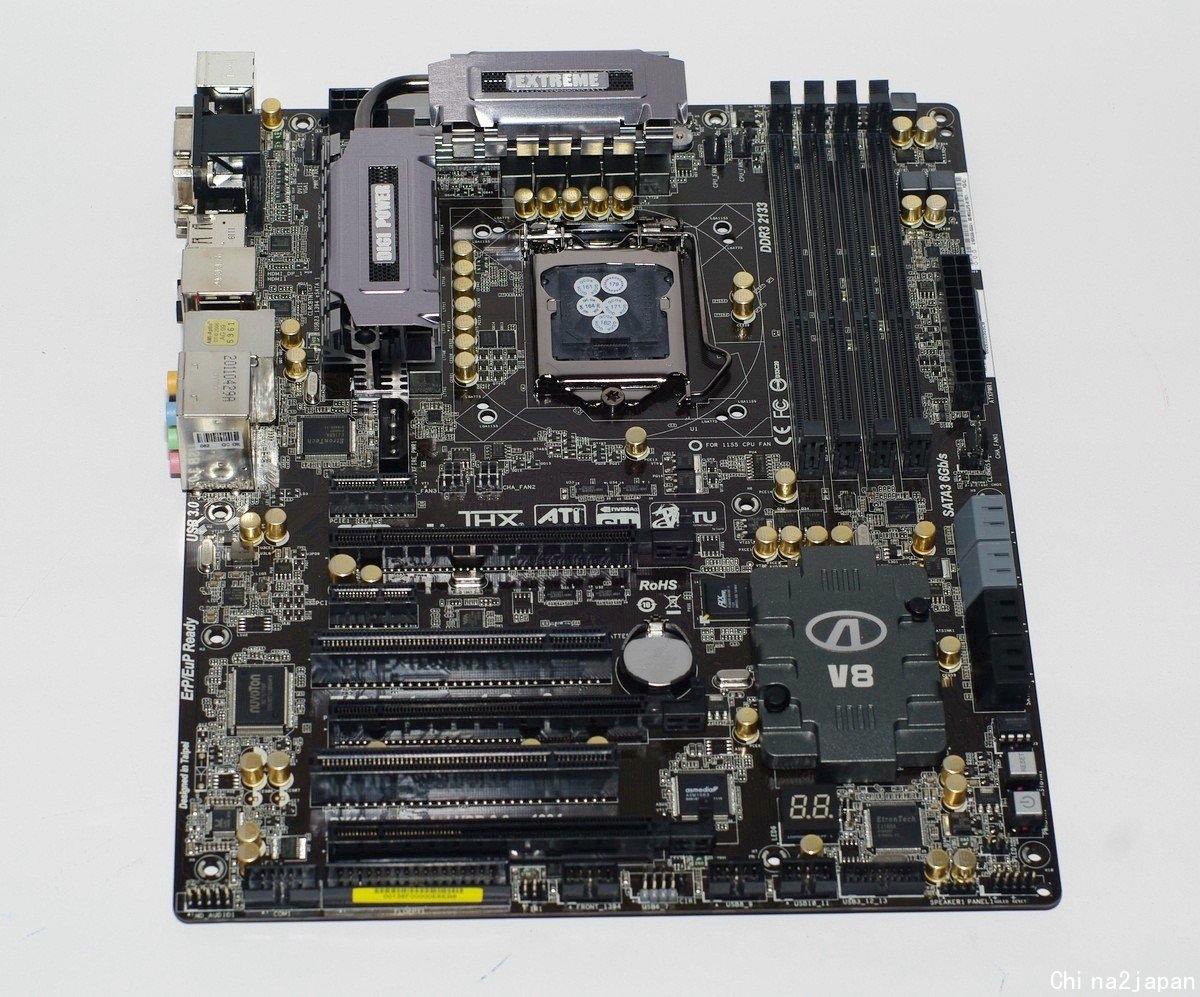

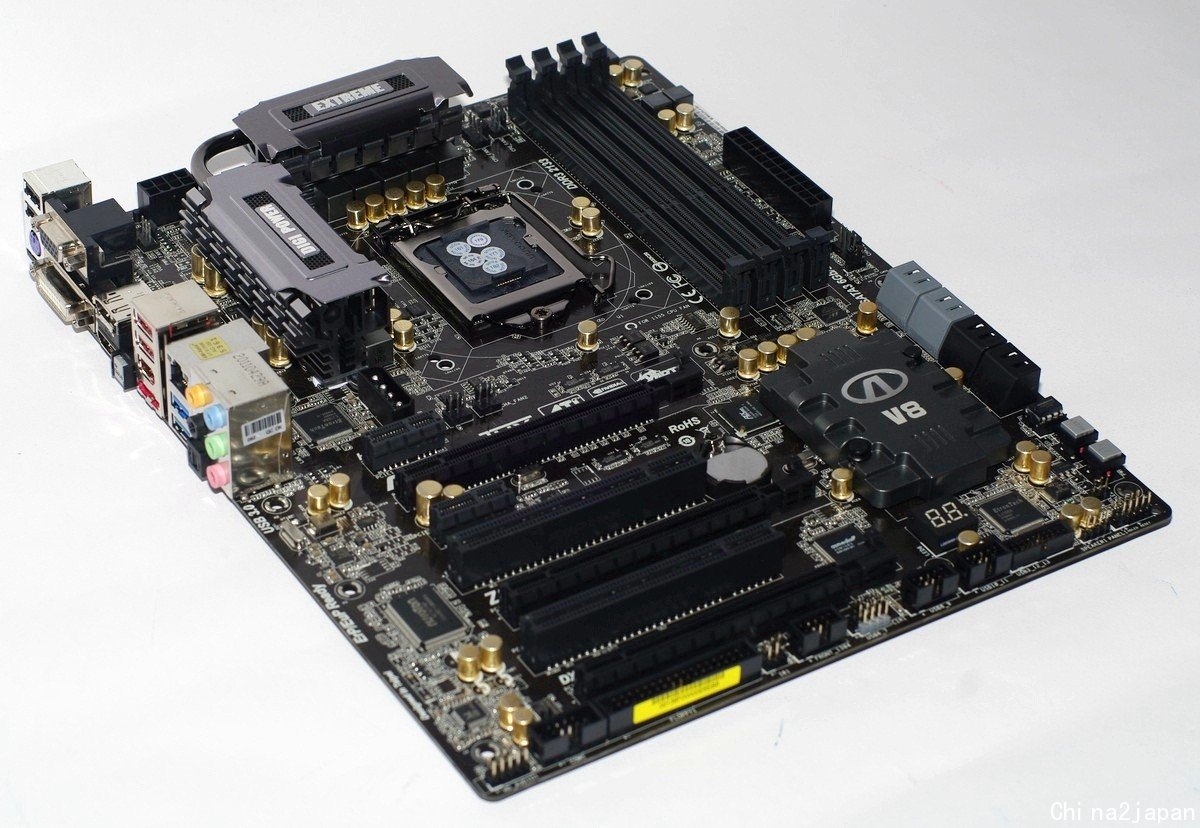

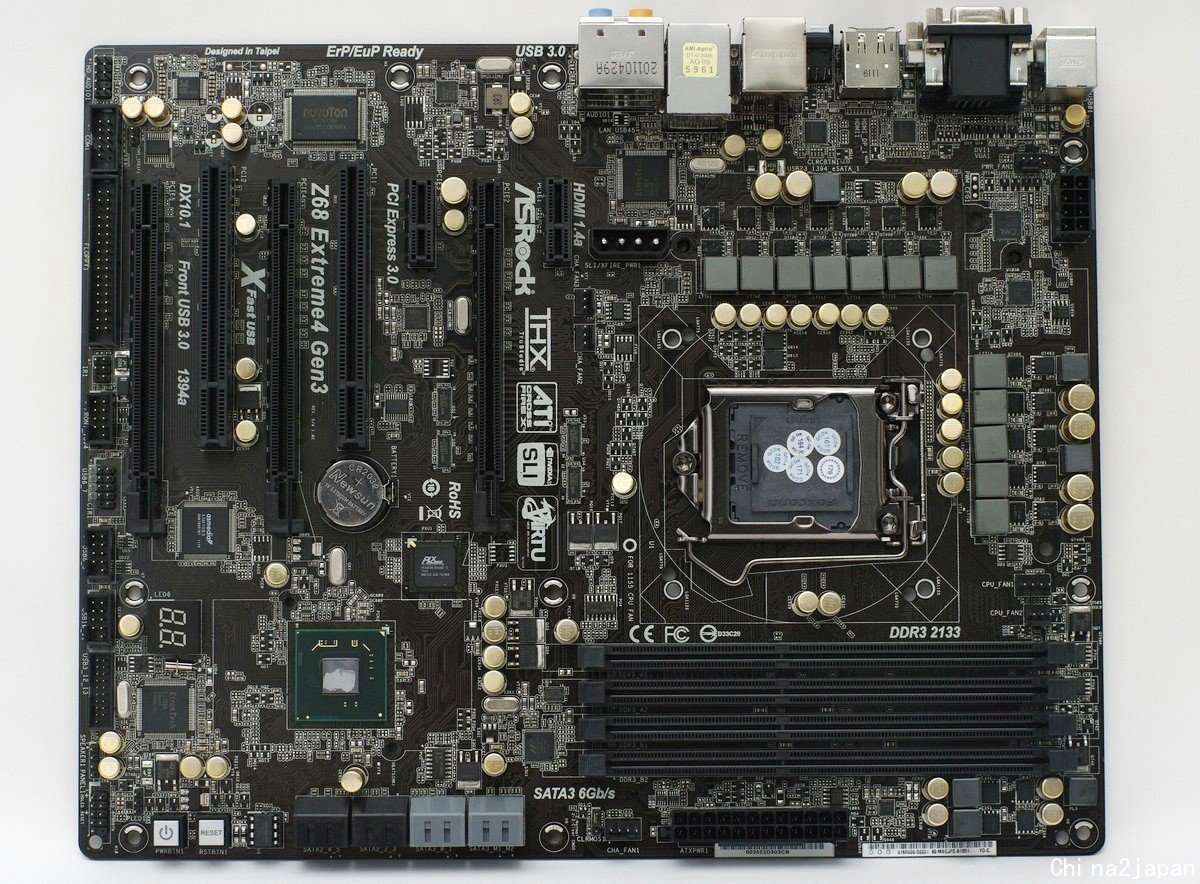

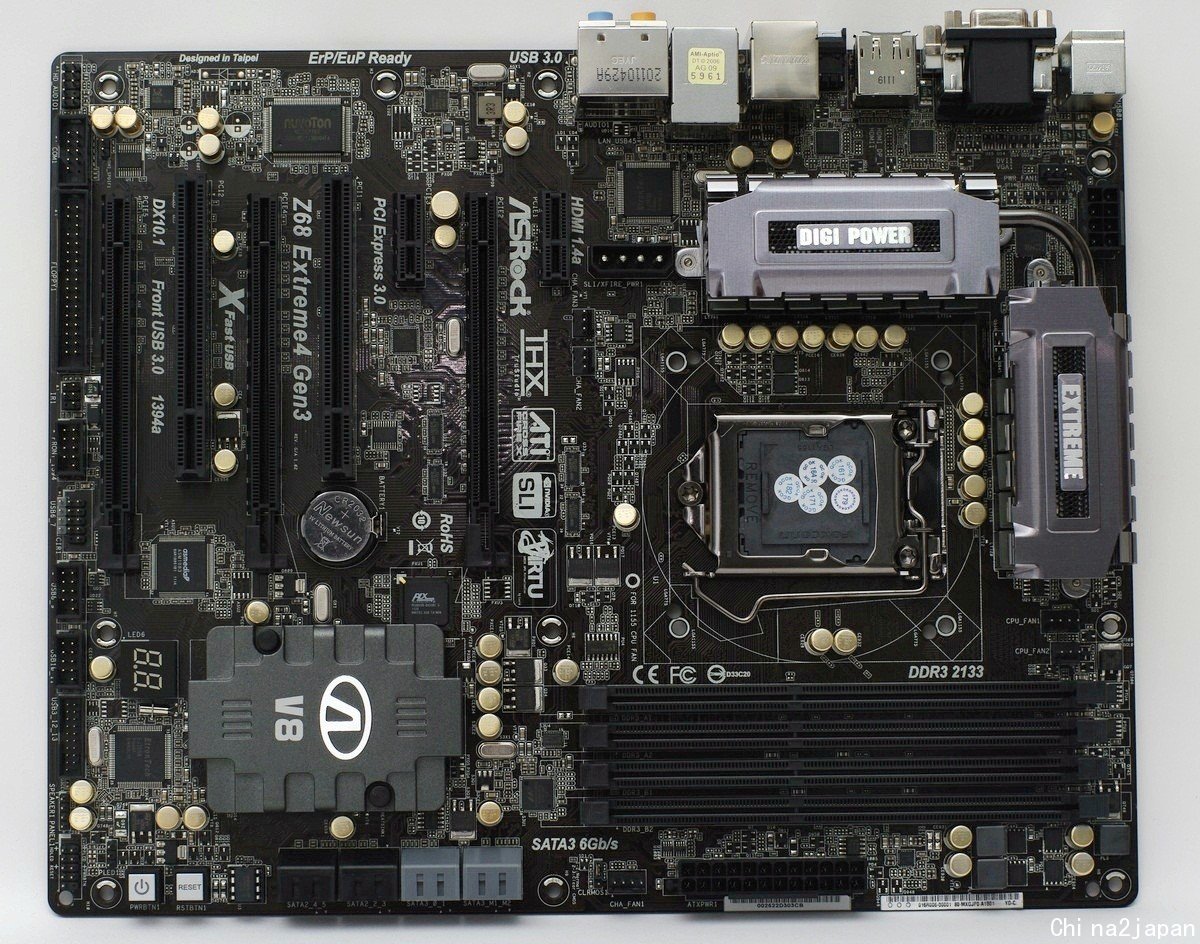

主機板正面

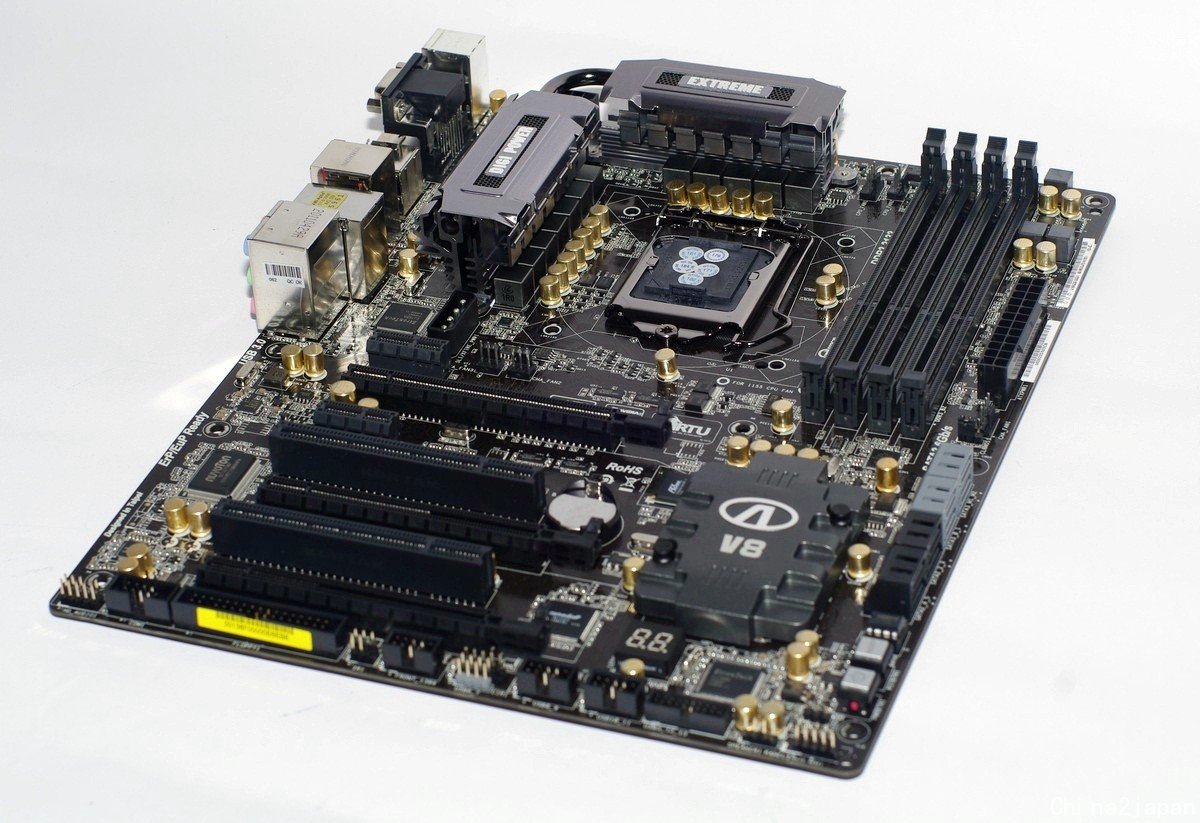

這張定位在中高階市場的Z68主機板，主機板電容採用日系金色全固態電容，整體用料部分相當不錯，供電設計採用8+4相，MOS區也加以大面積熱導管散熱片抑制MOS負載時溫度，CPU端12V輸入使用8PIN，並提供4組風扇電源端子(2組PWM，2組小3PIN)主機板上提供4組灰色SATA3(2組原生)、4組SATA2，此外整體配色採用以黑為主體配色相當具有高階產品質感，是DESIGNED IN TAIPEI的好設計。

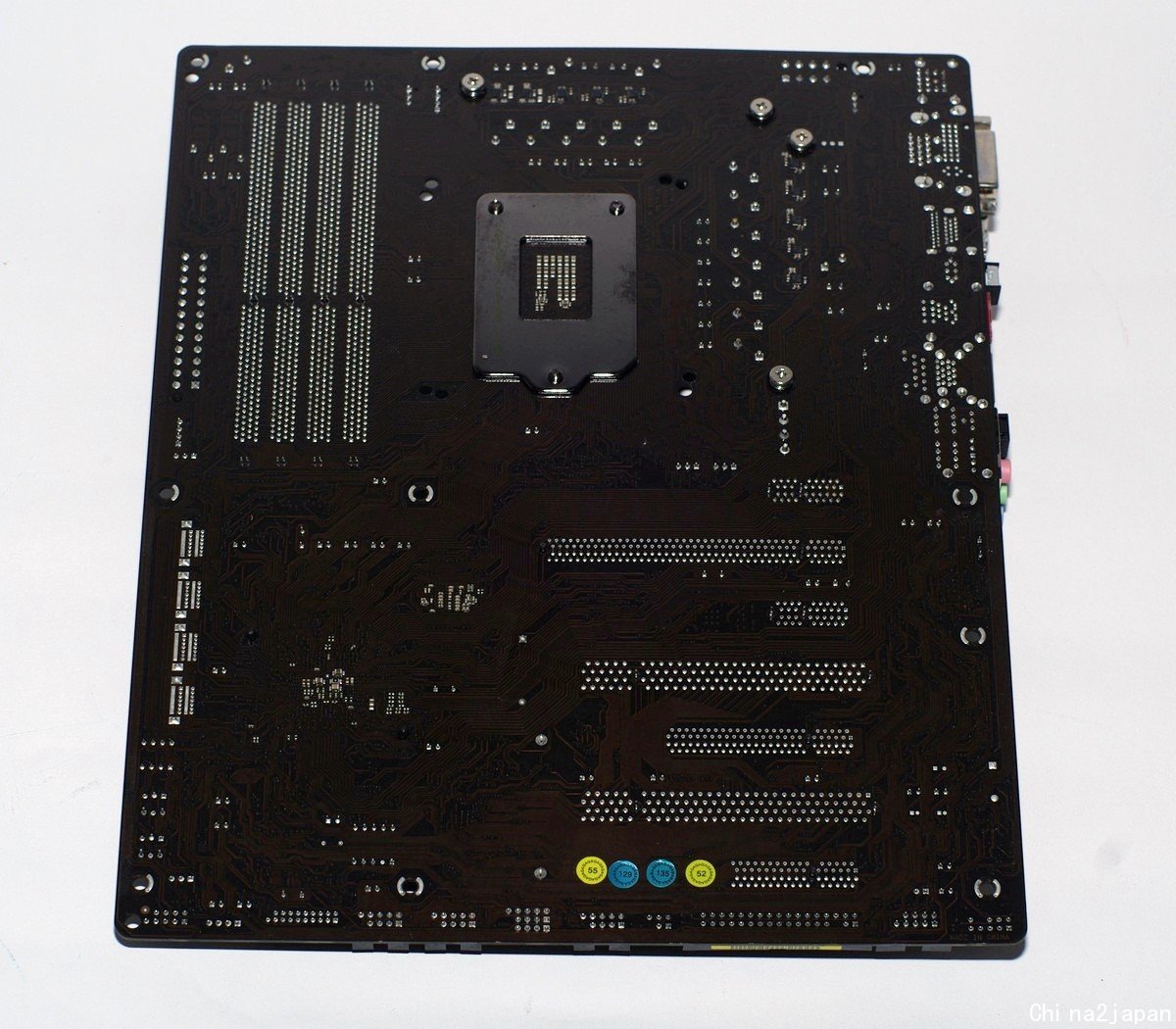

主機板背面
主機板CPU底板使用金屬製防彎背板，MOS區+PCH晶片組散熱器使用一般的彈簧式扣具。

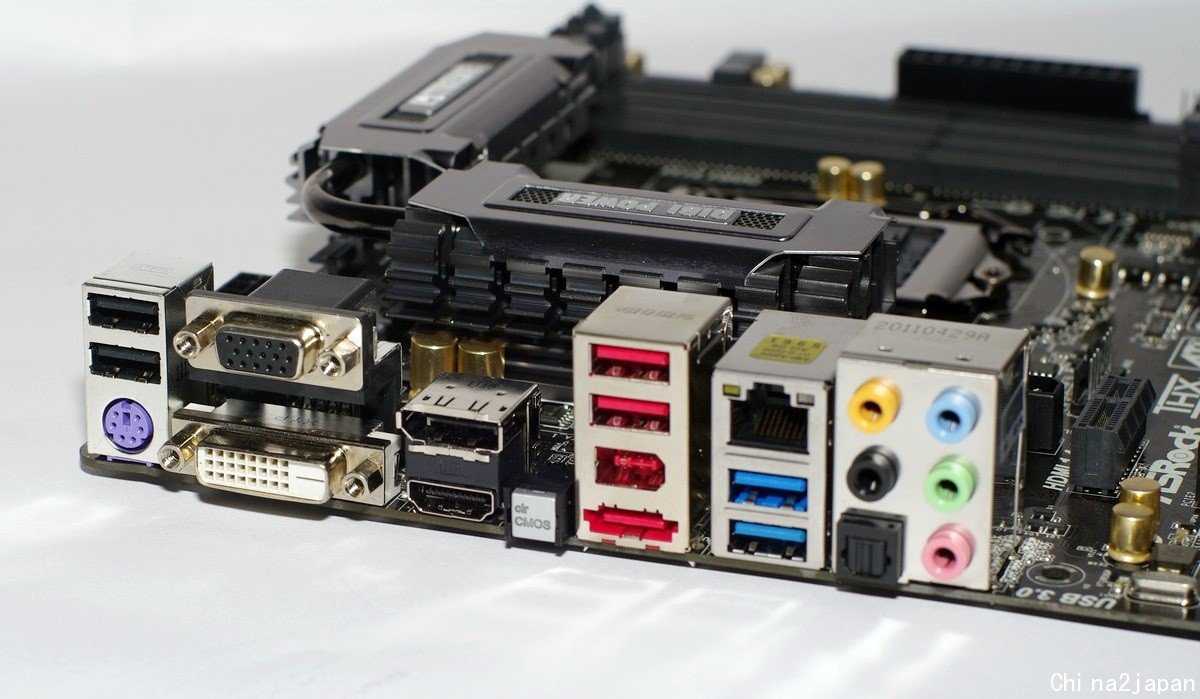

主機板IO區
如圖，有1組PS2鍵盤接頭、1組Gb級網路、2組USB3.0、4組USB2.0、1組ESATA、光纖輸出、Clear CMOS快速鍵及音效輸出端子，
顯示輸出部分有HDMI、DVI、DisplayPort及D-SUB各1組。

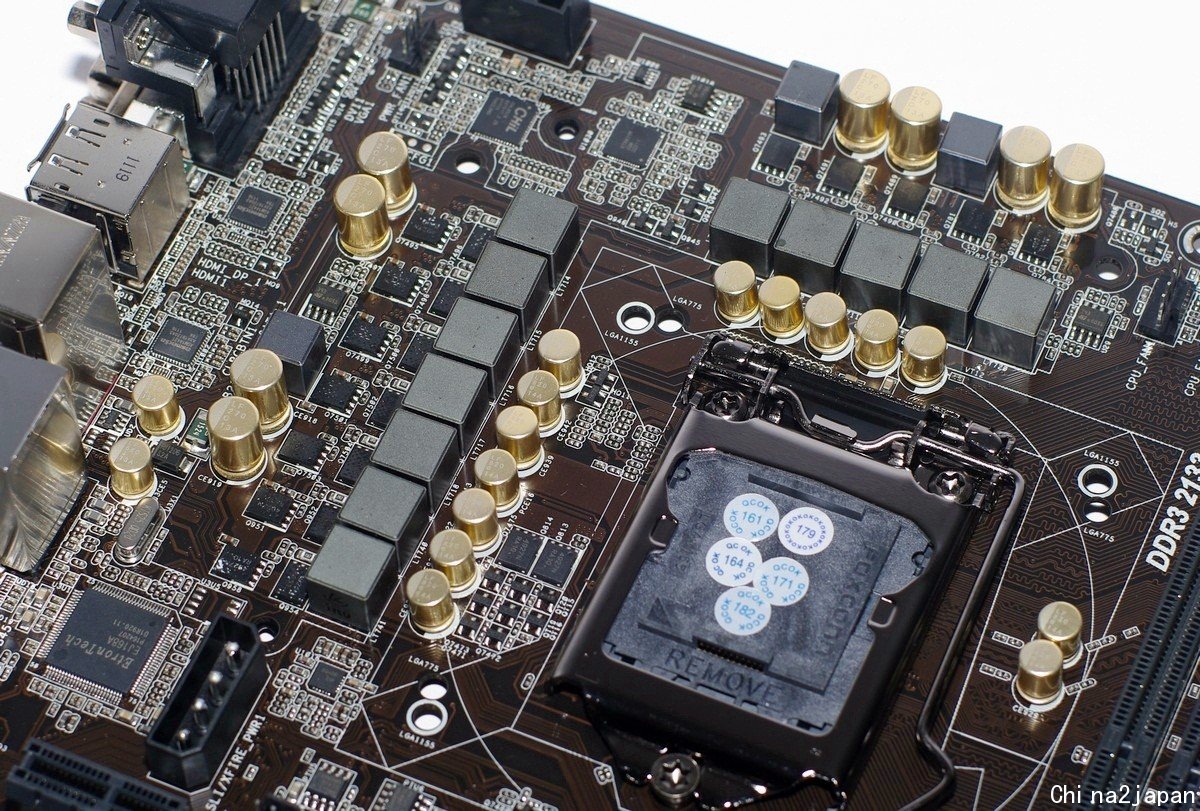

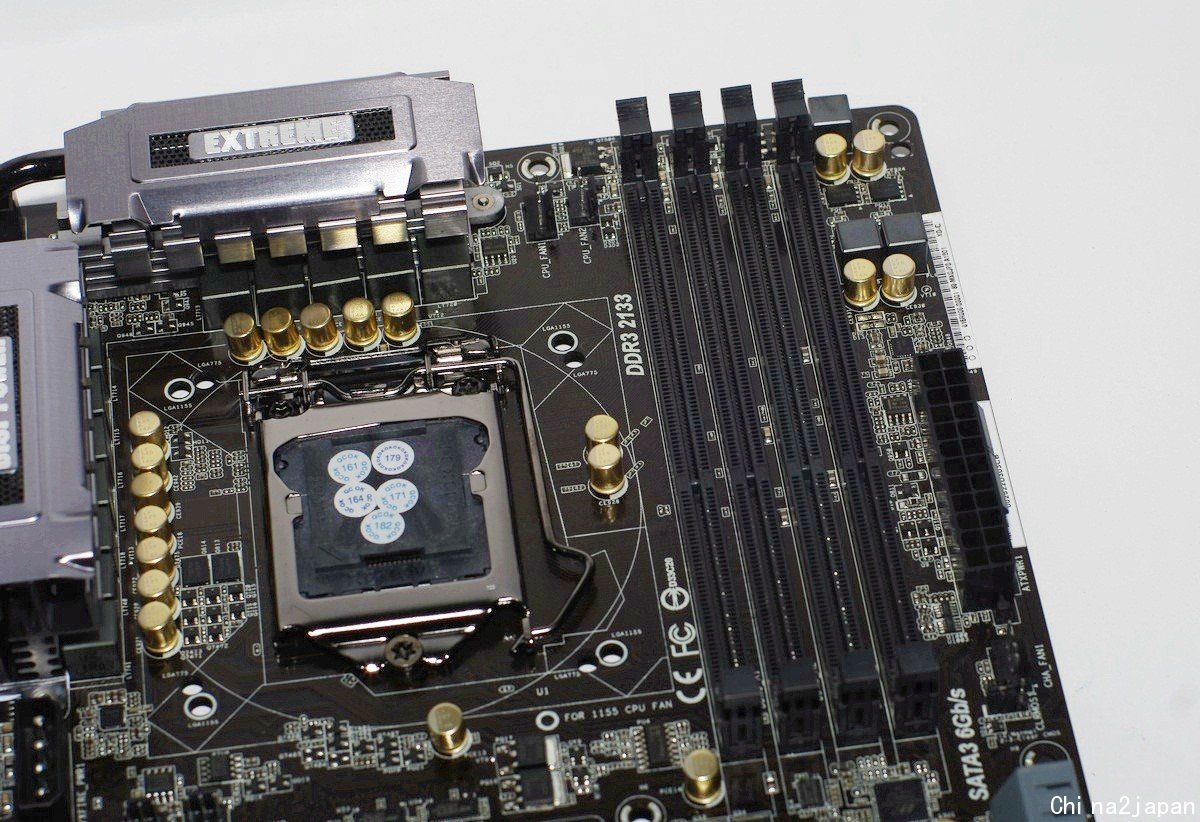

CPU附近用料

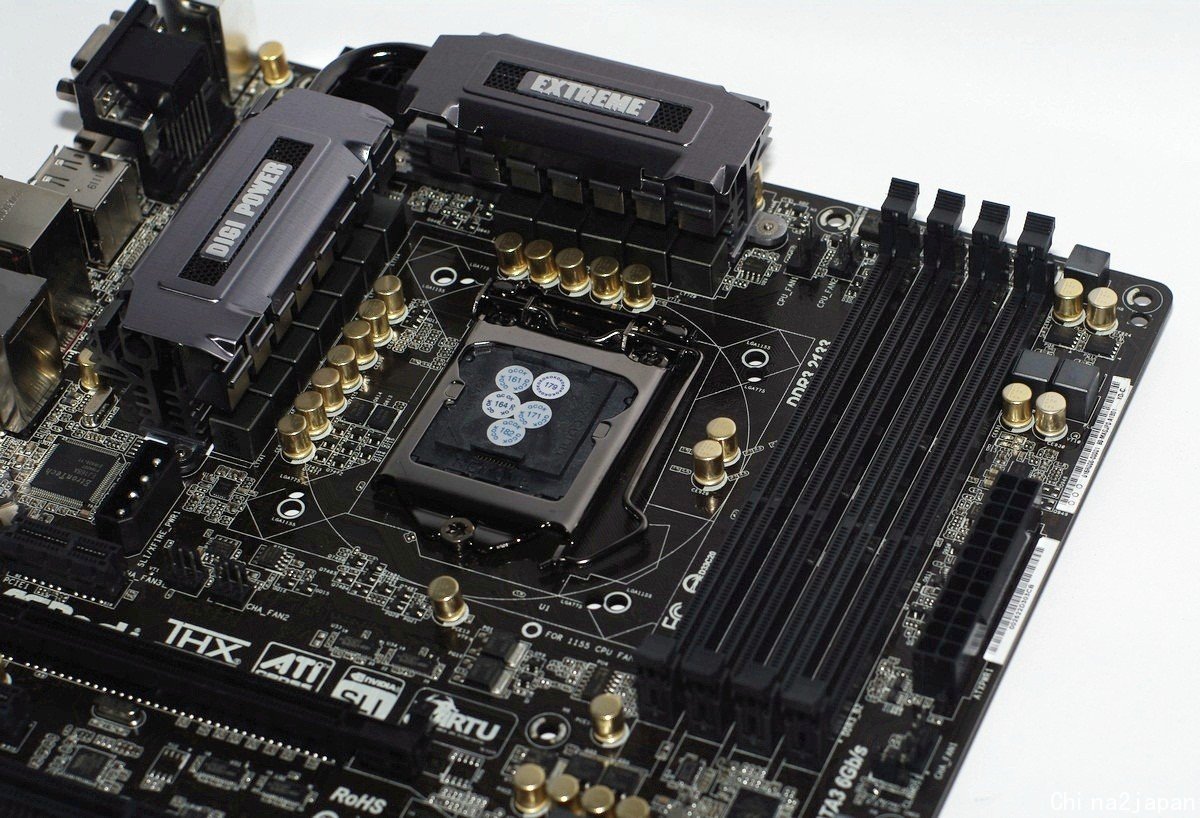

屬於8+4相設計的電源供應配置，主機板電容採用全固態電容，
CPU側 12V採用8PIN輸入及1組CPU PWM風扇端子，支援4DIMM的DDR3模組，電源採24PIN輸入。

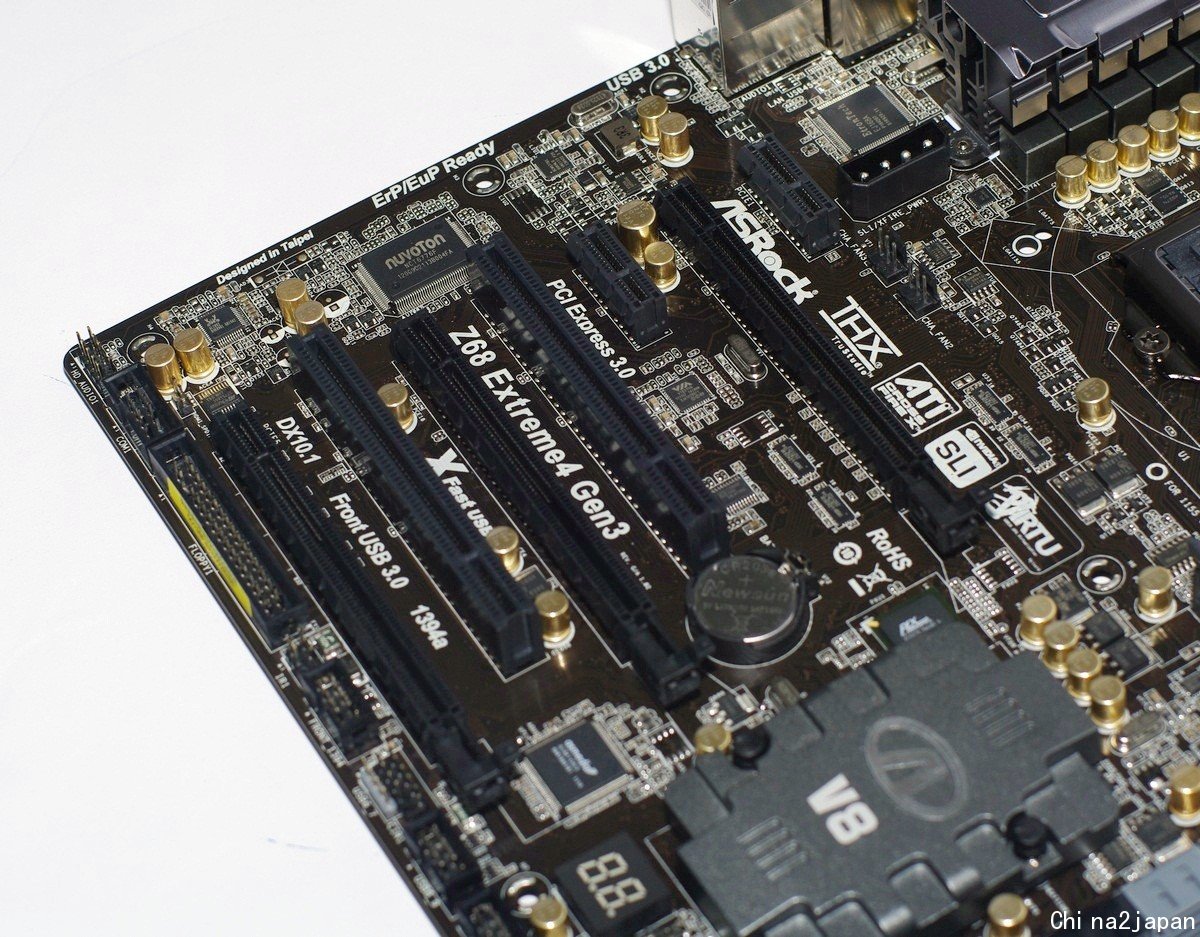

主機板介面卡區
提供3組PCI-E 16X、1組PCI-E 1X及2組PCI，這樣配置對一般裝機使用者甚至進階玩家來說算夠用，PCI-E x16插槽採用一般卡榫，安裝固定顯示卡時還算穩固。

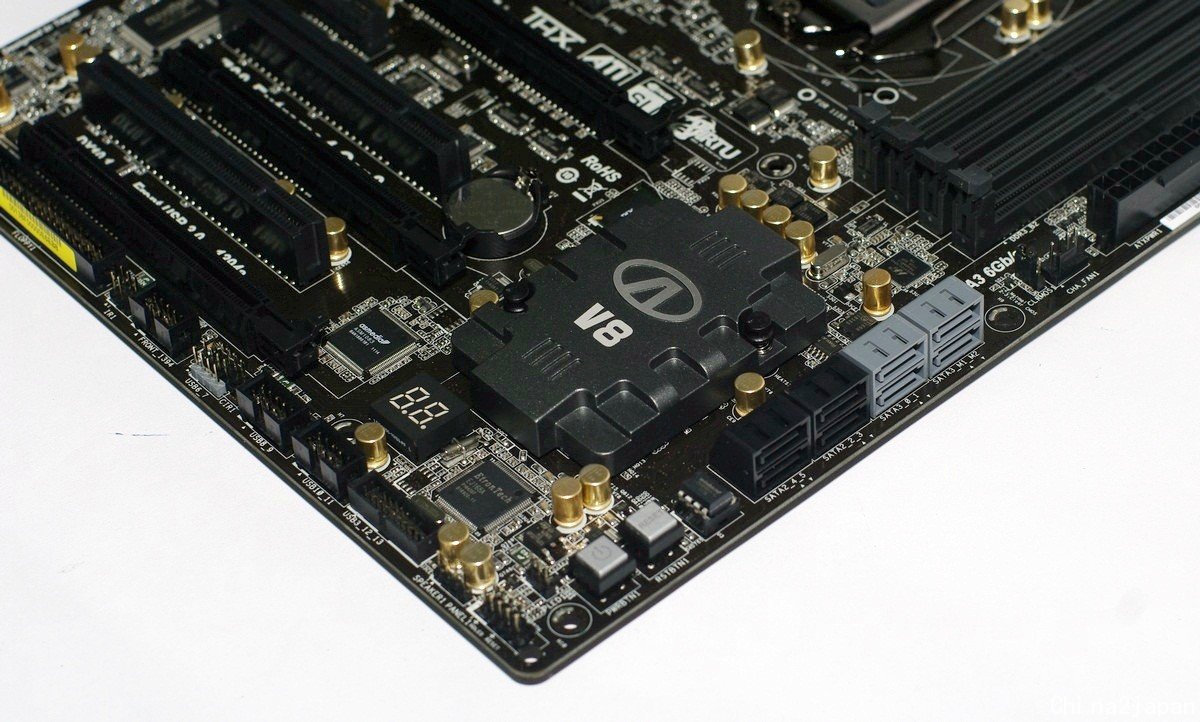

IO裝置區
提供提供4組SATA3(2組Z68原生)、4組SATA2、USB裝置總共可擴充至14組(USB3.0 4組、USB2.0 10組)，面板前置端子亦放置於本區。
包含USB2.0前置連接埠、HD AUDIO前置面板連接埠。

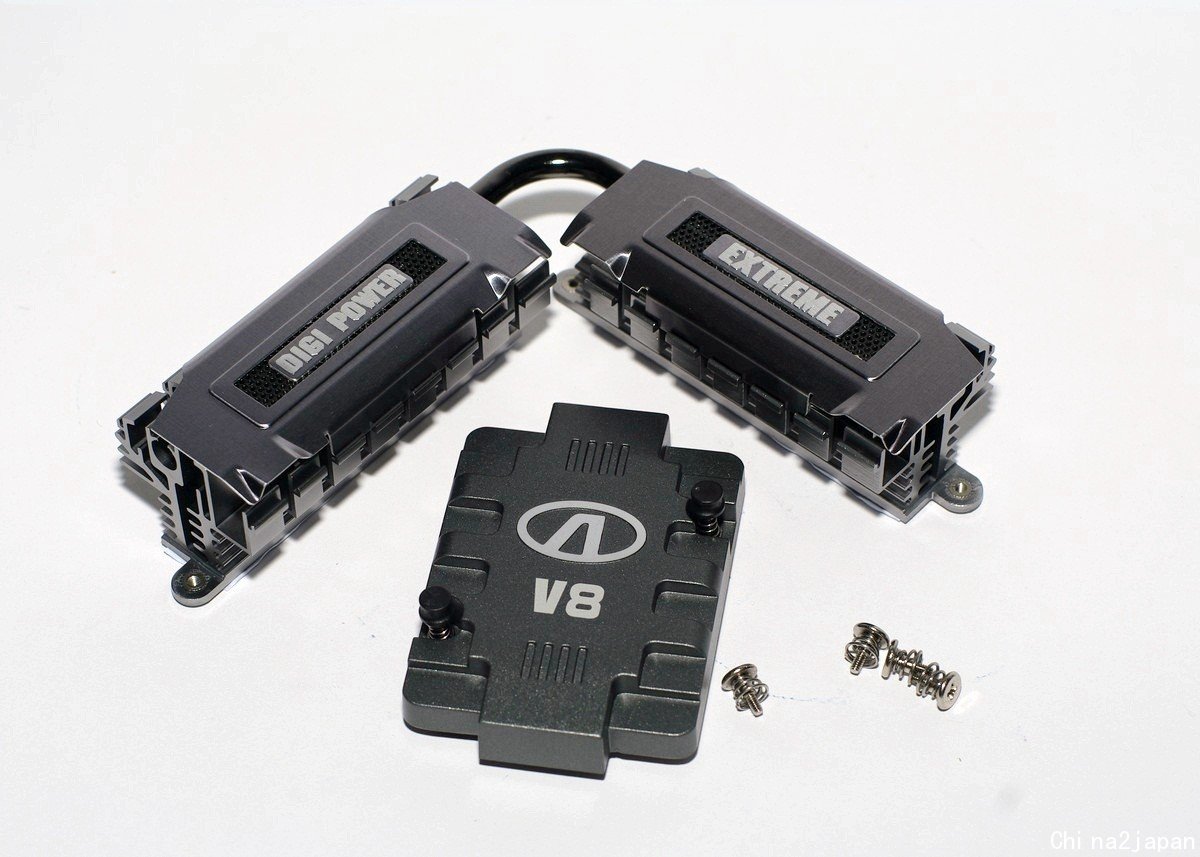

MOS及PCH散熱器
沿用之前Z68的MOS散熱器，外型還不賴，採用熱導管及加大散熱面積也是讓系統更為穩定的關鍵。

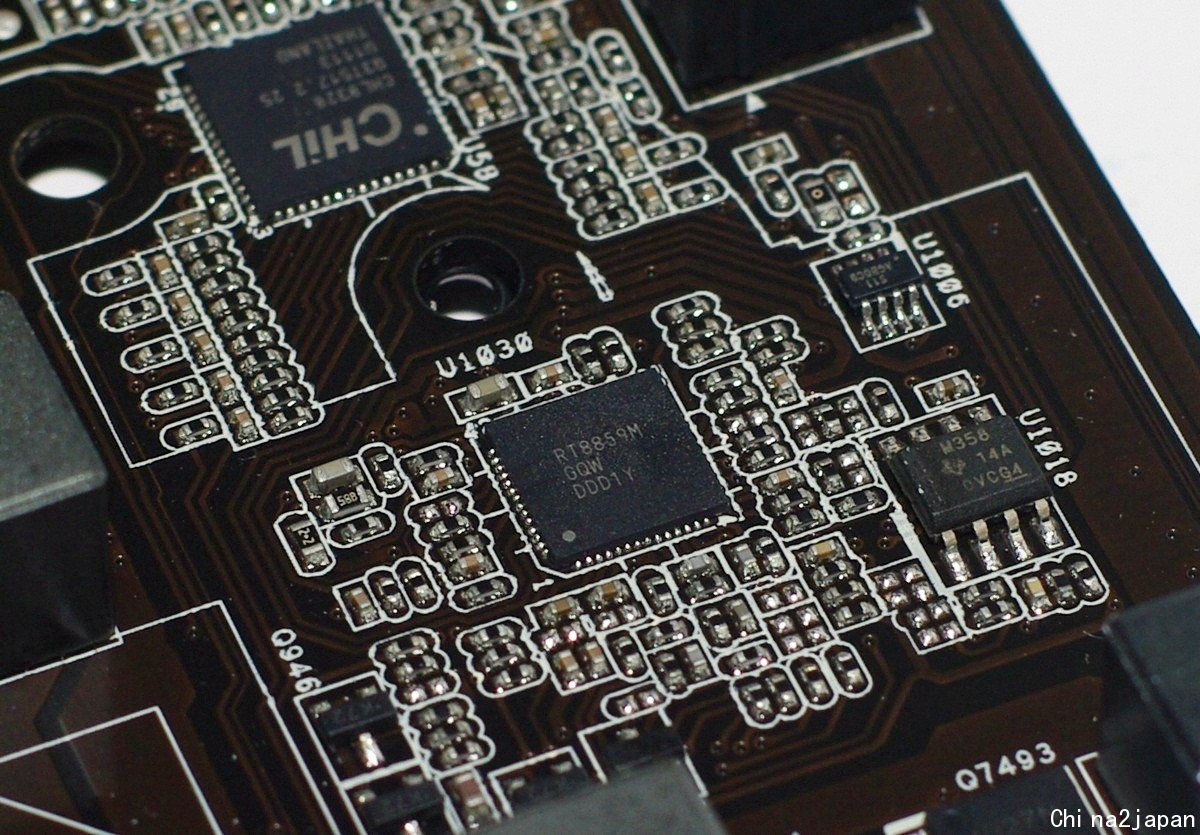

主機板上控制晶片

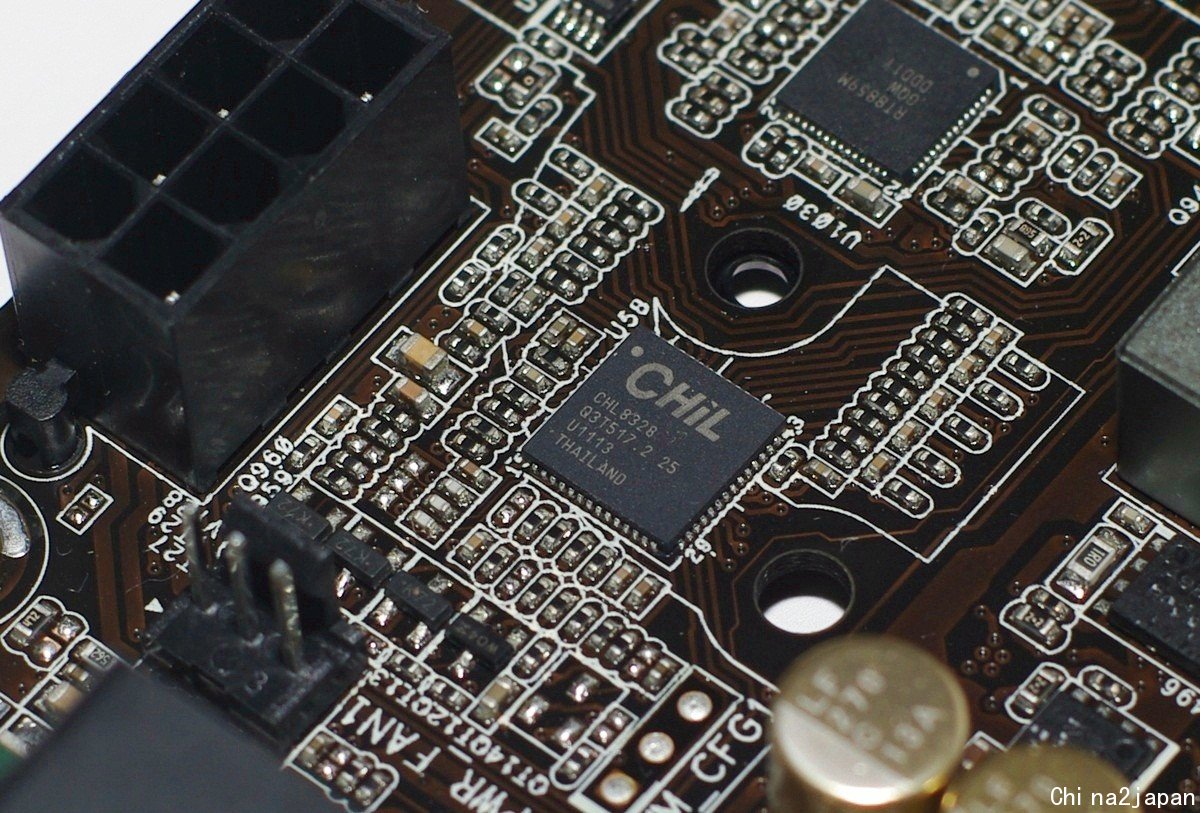

電源管理控制晶片
CHil製品，MB供電技術的管理核心。Realtek晶片輔助控制。
USB3.0晶片

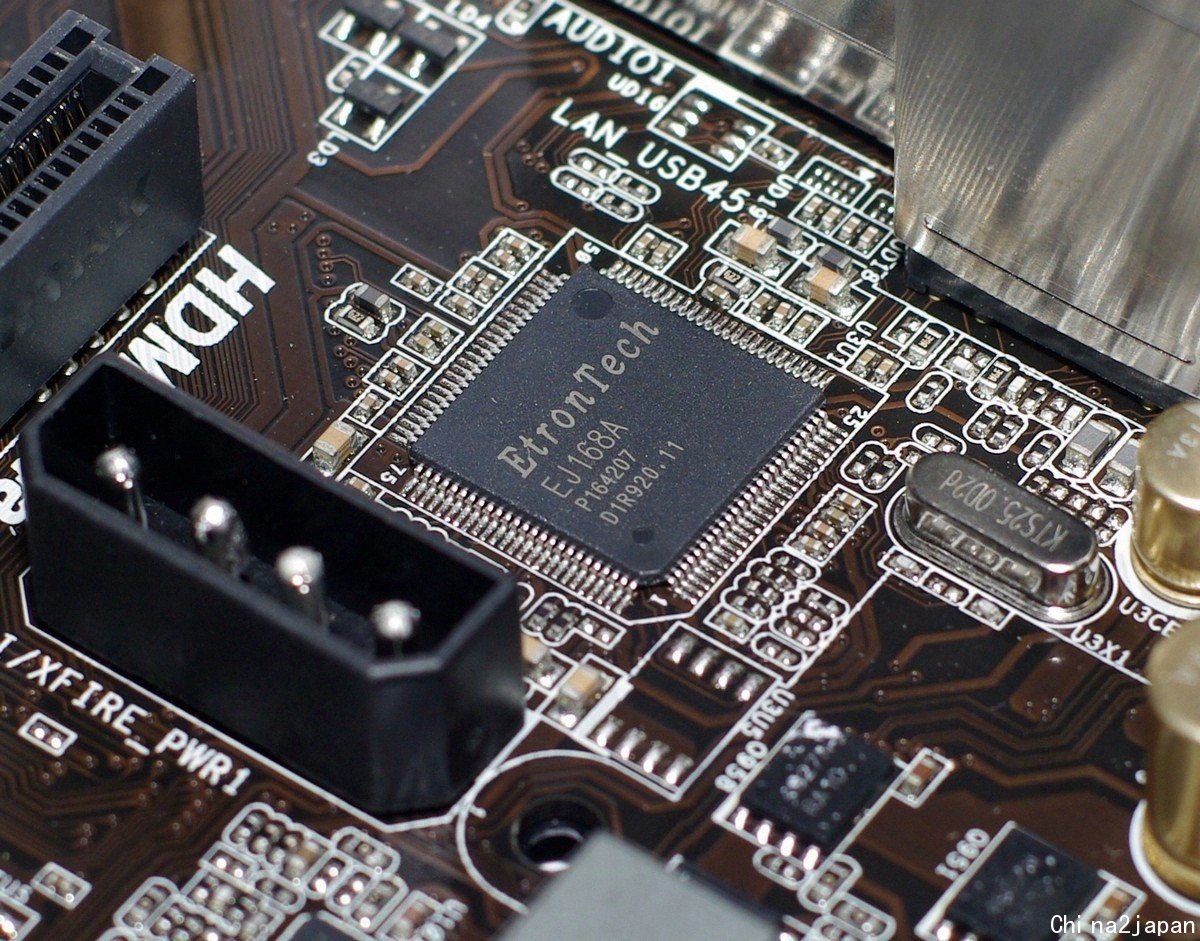

採用鈺創的EJ168A USB3.0控制晶片
網路晶片

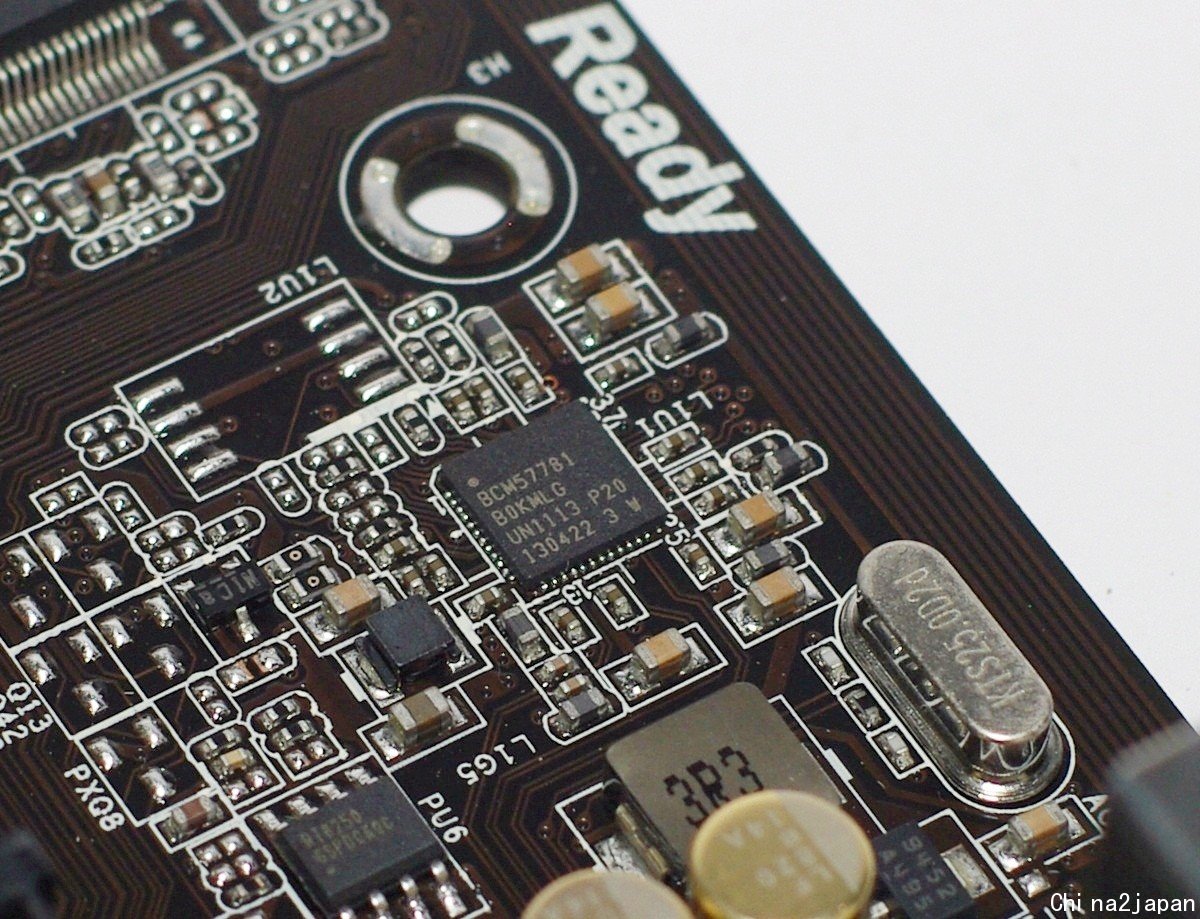

網路晶片採用Broadcom BCM57781控制晶片。
具有下列特色
- PCIE x1 Gb級網卡 10/100/1000 Mb/s
- 支援網絡喚醒功能 (Wake-On-LAN)
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE
環控晶片

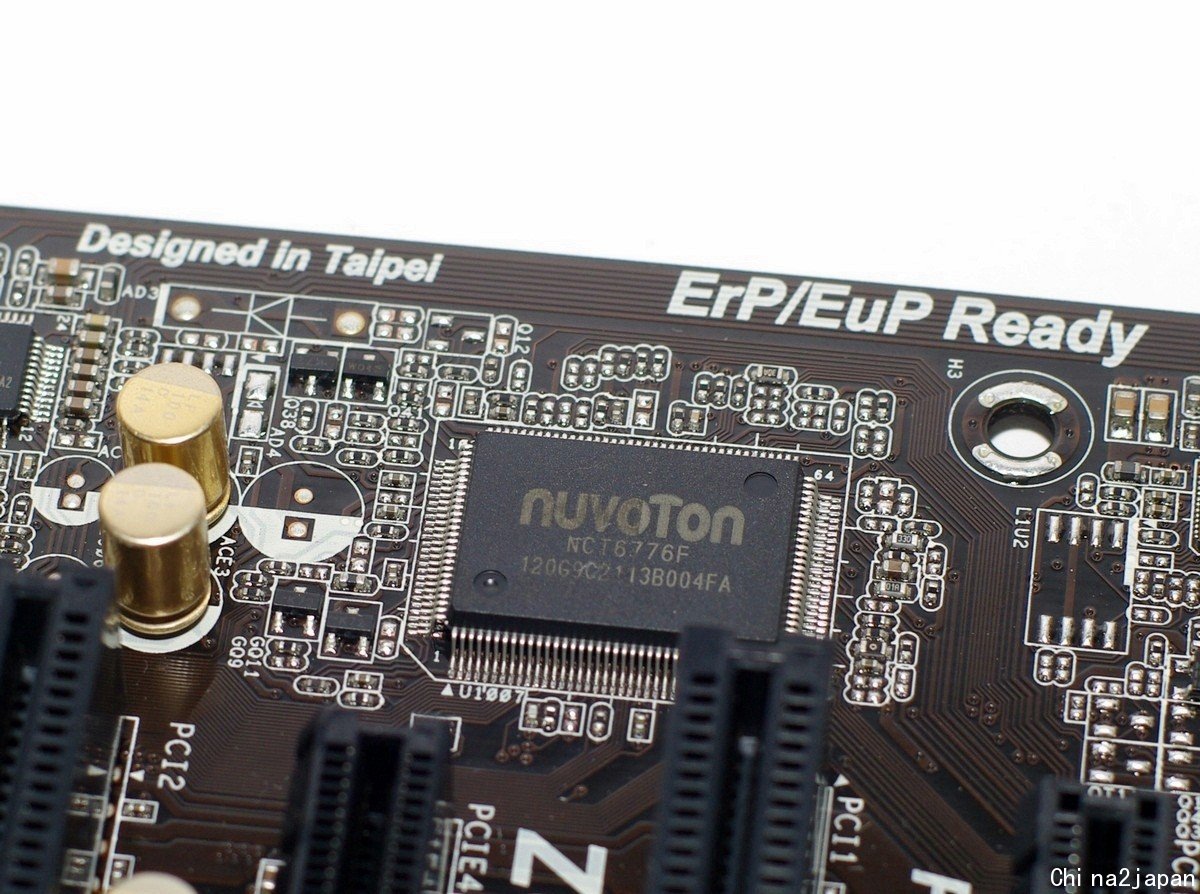

環控晶片採用NUVOTON製品。

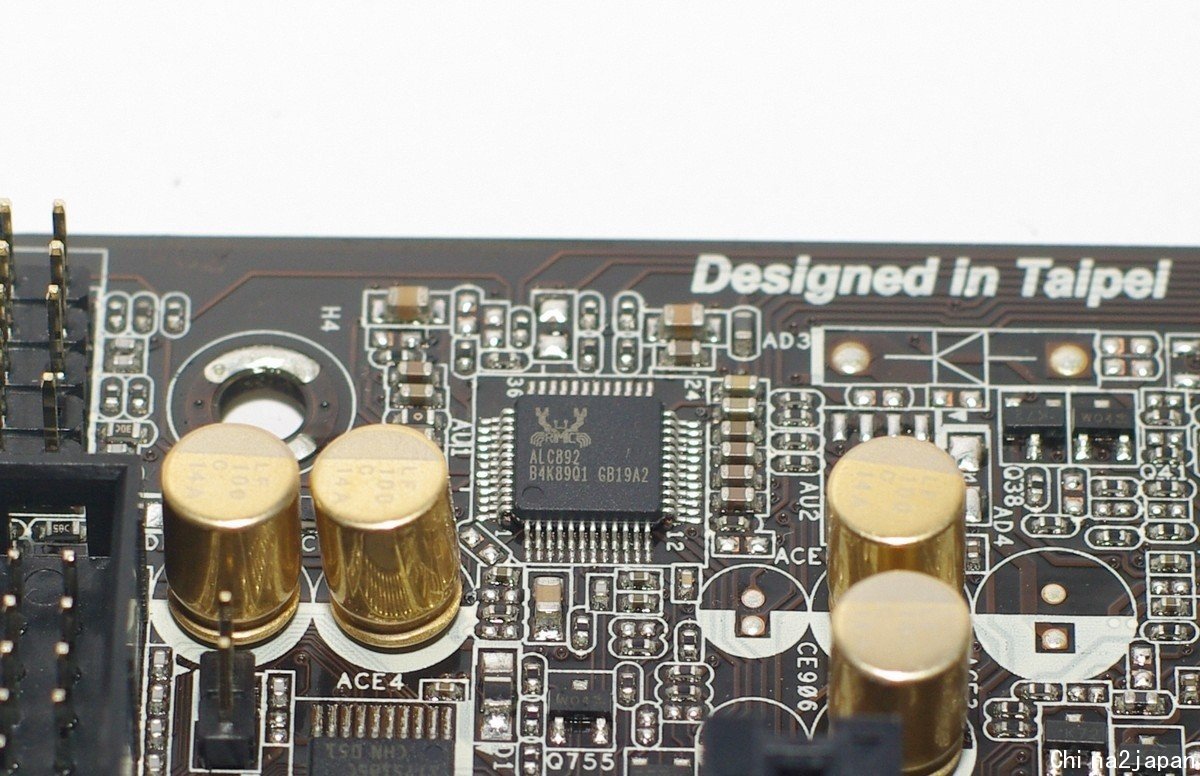

音效晶片
控制晶片採用REALTEK ALC892。
- 7.1 聲道高傳真音效, 支援內容保護功能
- 支援優質藍光音效
- 支援 THX TruStudio™

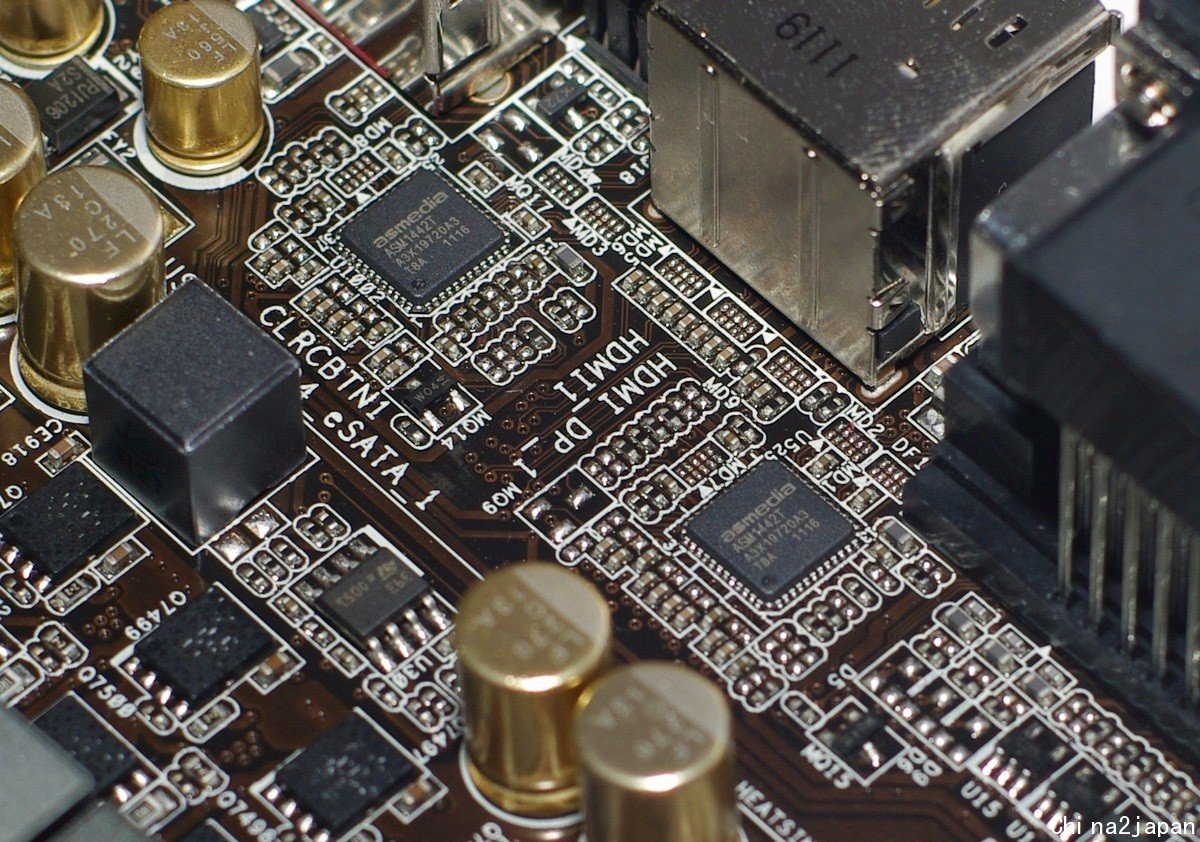

視訊輸出控制晶片
採用asmedia製品。

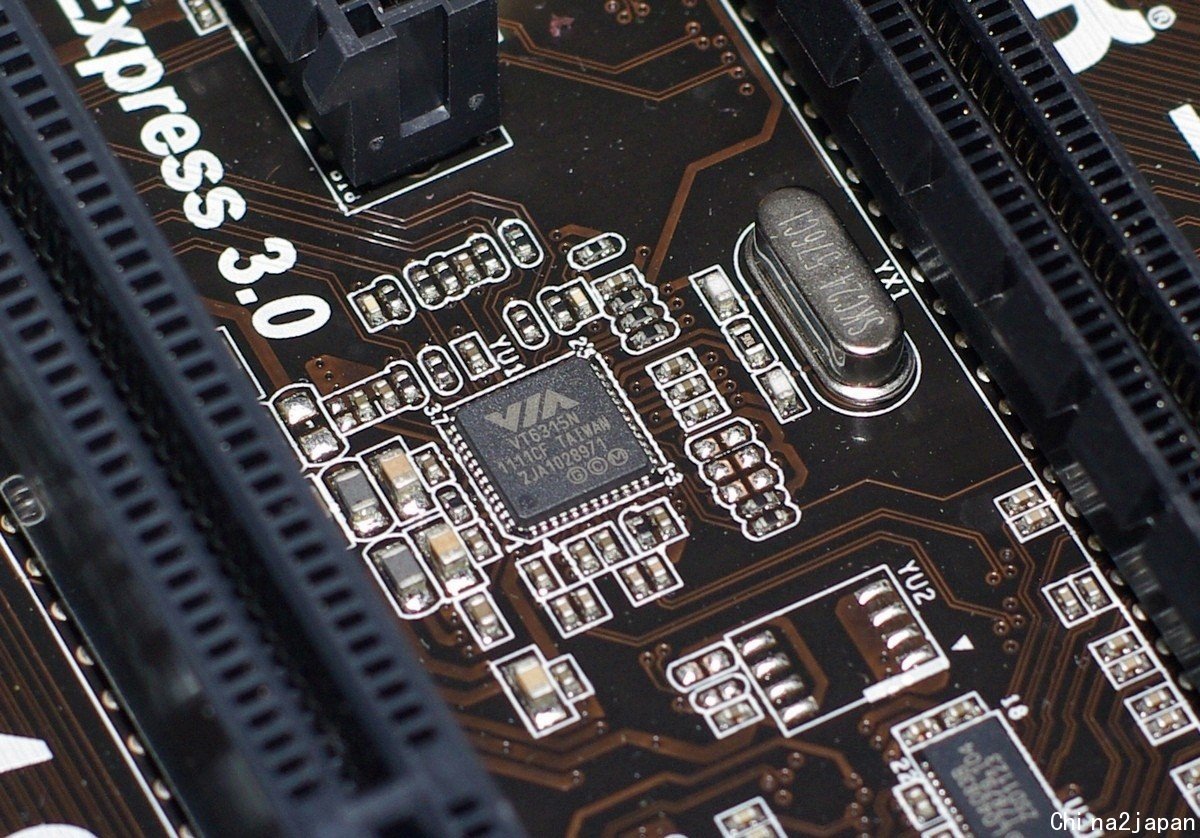

1394a控制晶片
採用VIA 6315N控制器
SATA 6G控制晶片

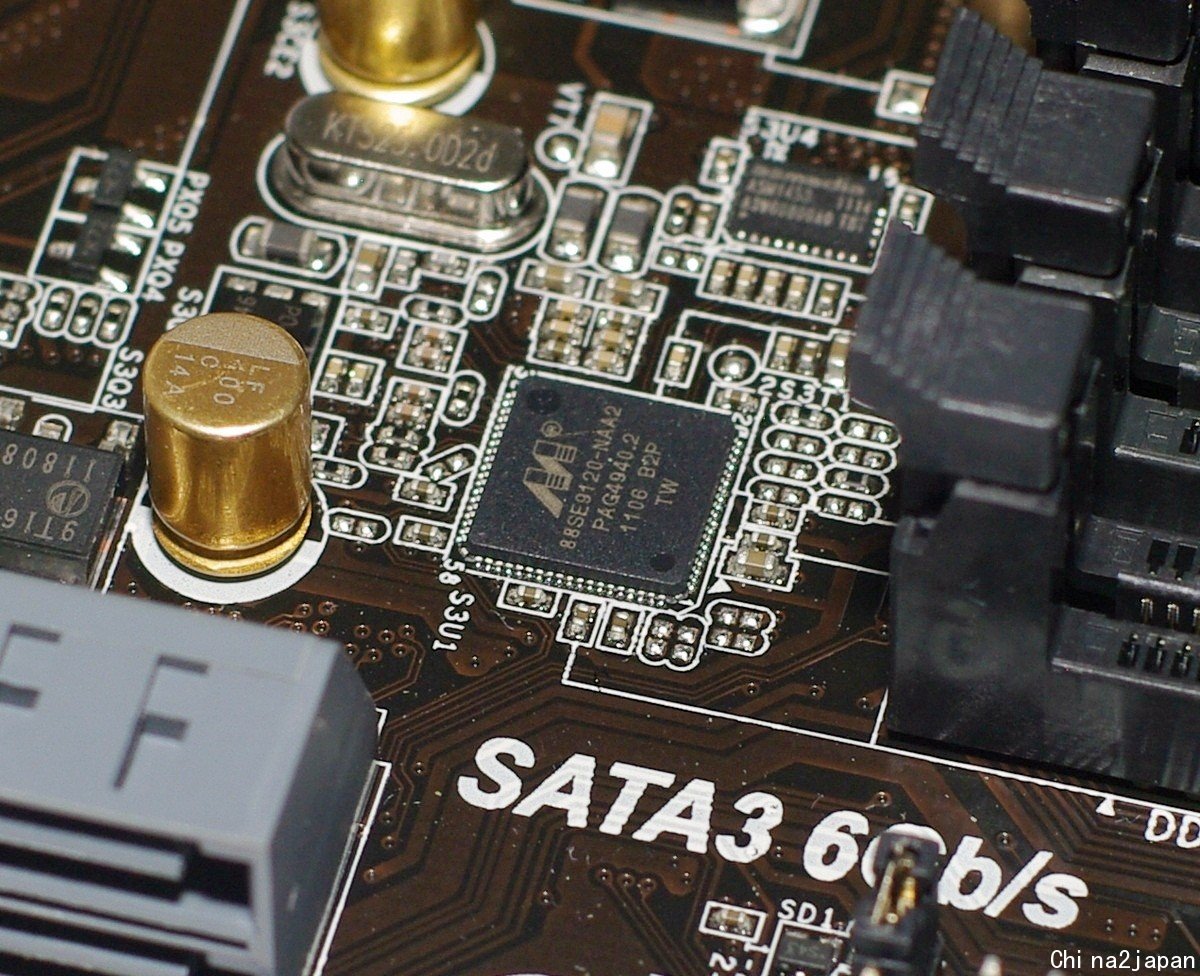

採用Marvell SE9120控制晶片

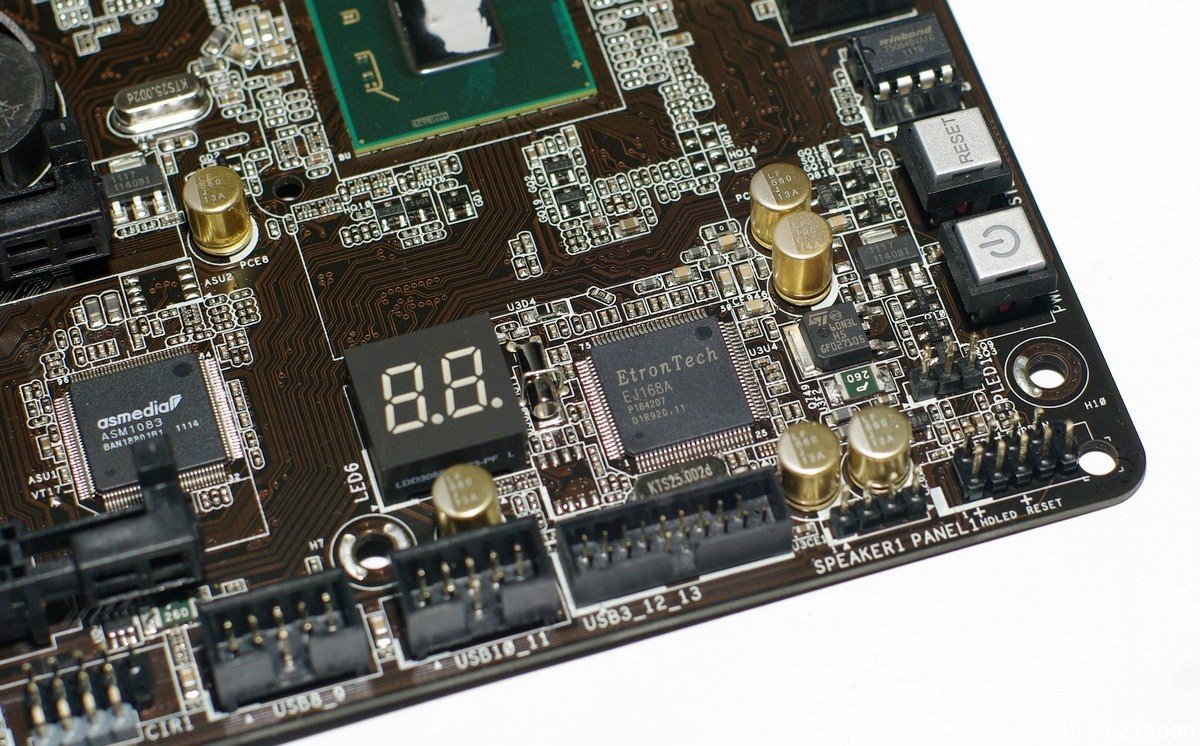

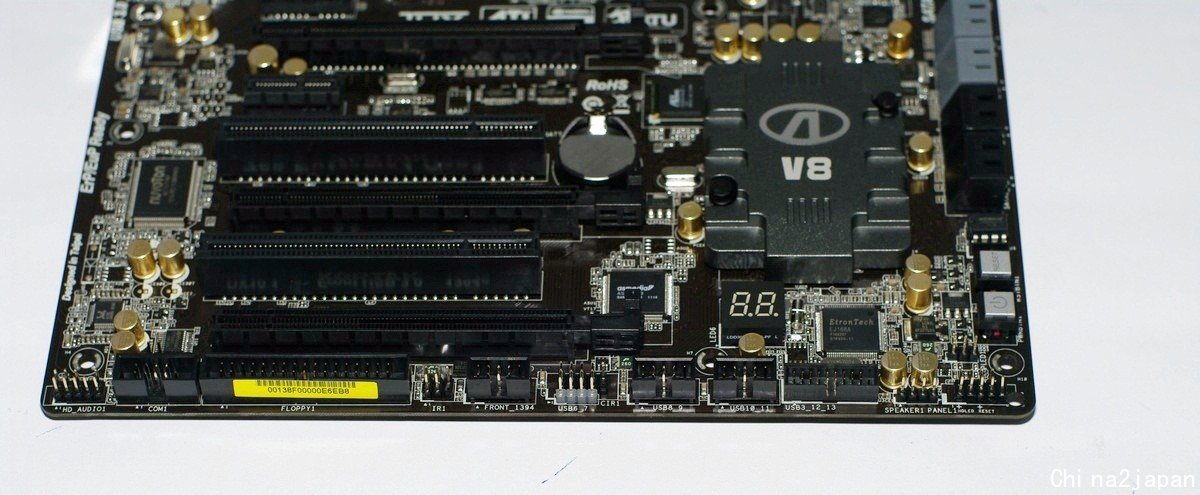

PCH下方區域
PCI控制晶片採用asmedia製品、EASY BUTTON、DEBUG LED及前置USB3.0連接埠。

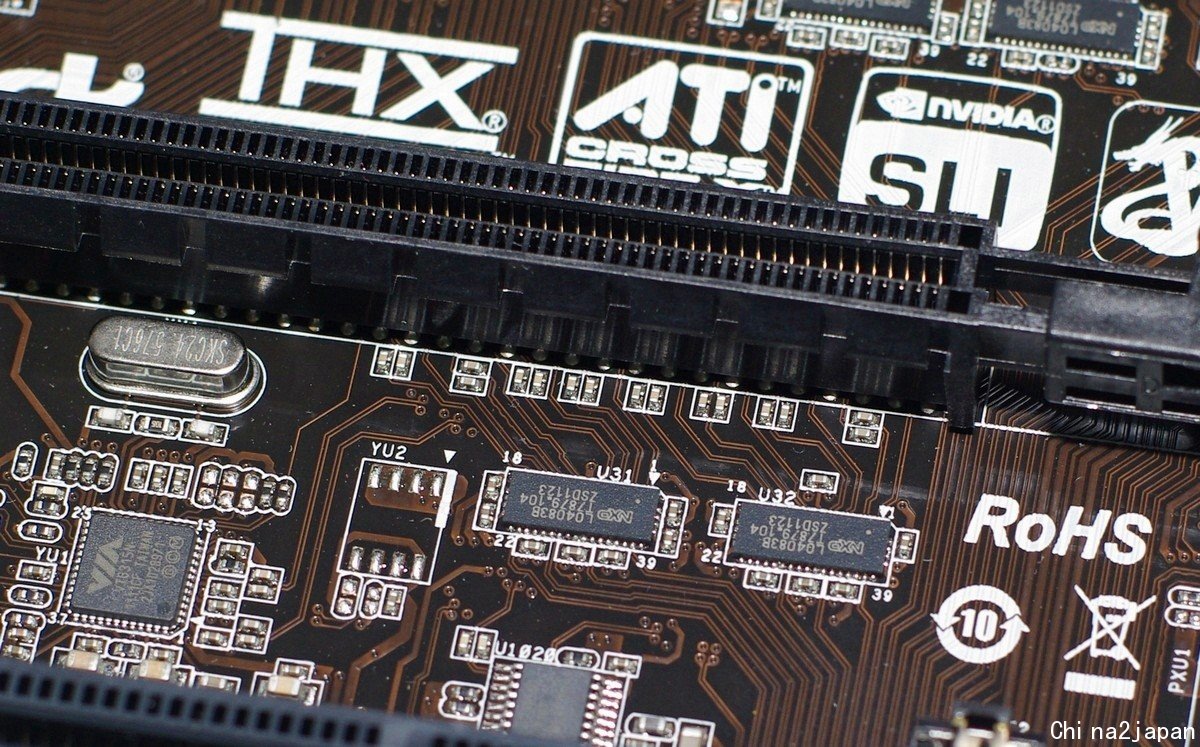

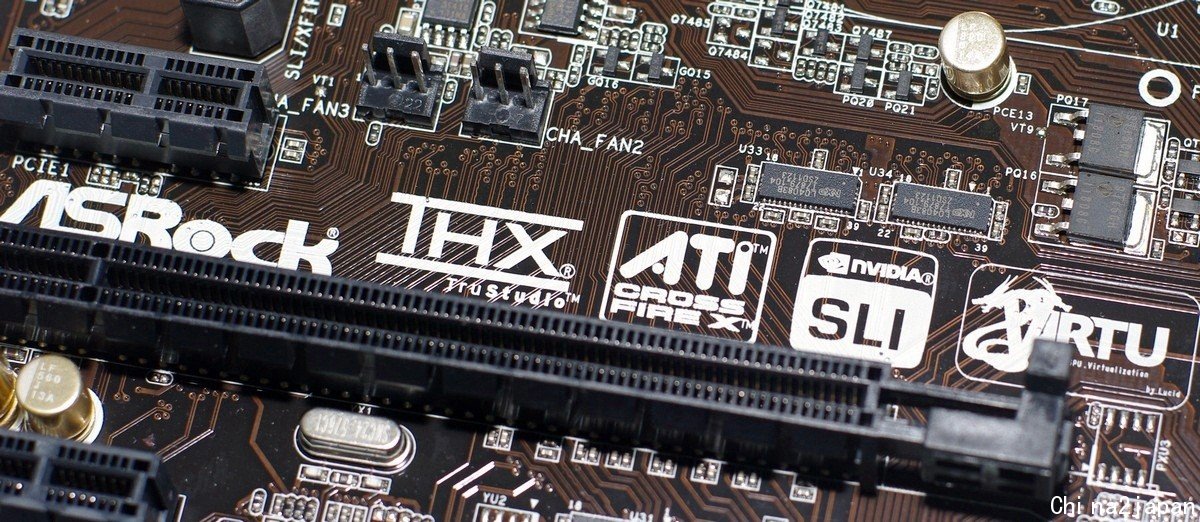

支援PCI-E 3.0的快速切換器
NXP型號L04083B快速切換器。
支援的技術
效能測試
測試環境
CPU：INTEL CORE i7 2600K
RAM：Kingston Hyperx DDR3 2133 2GX2
MB： ASRock Z68 Extreme4 Gen3
VGA：AMD HD6870
HD：Kingston SSD NOW+ 64G
POWER：Antec HIGH CURRENT PRO 1200W
COOLING：CPU水冷+GPU空冷
作業系統:WIN7 X64 SP1
效能測試

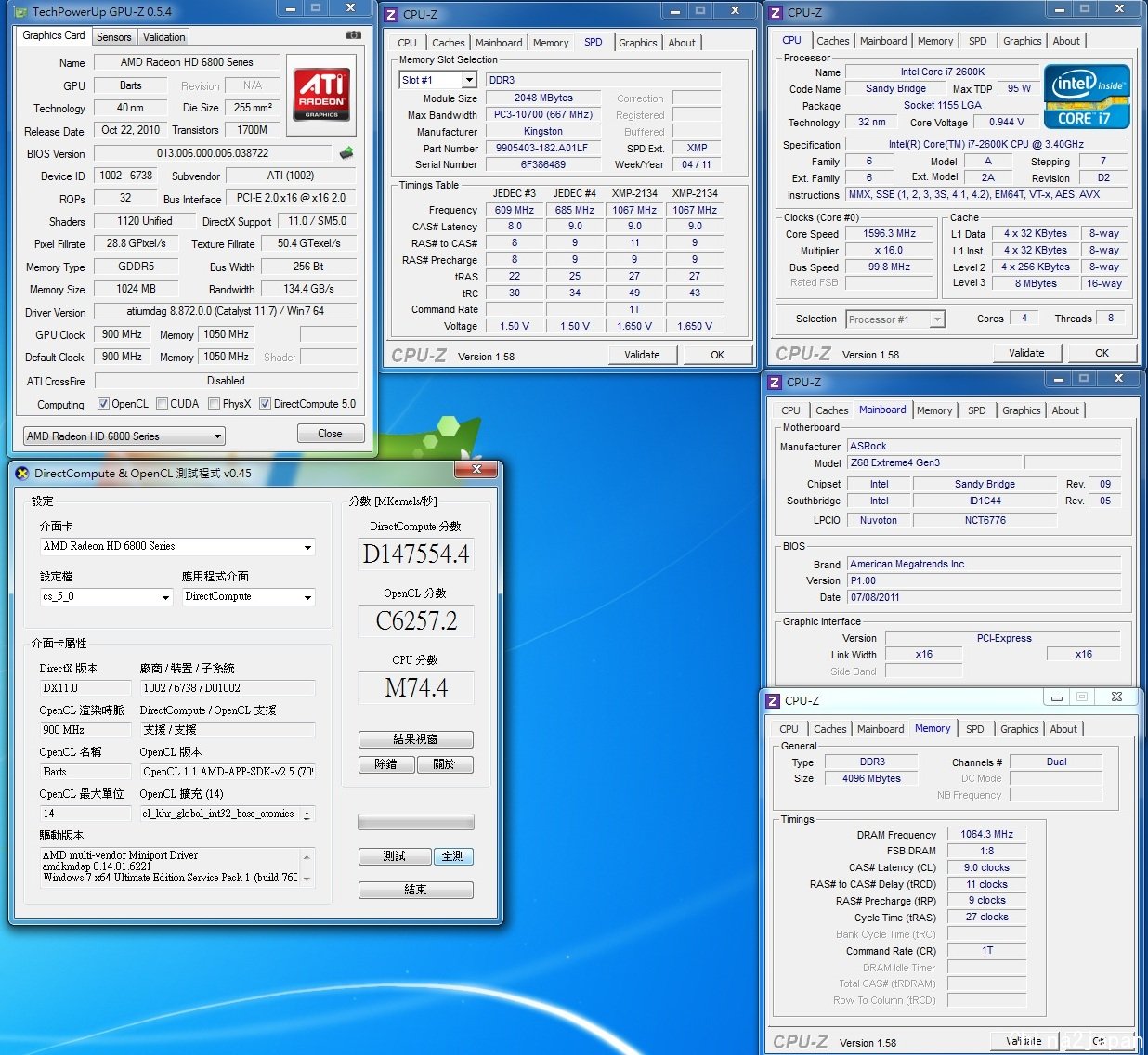

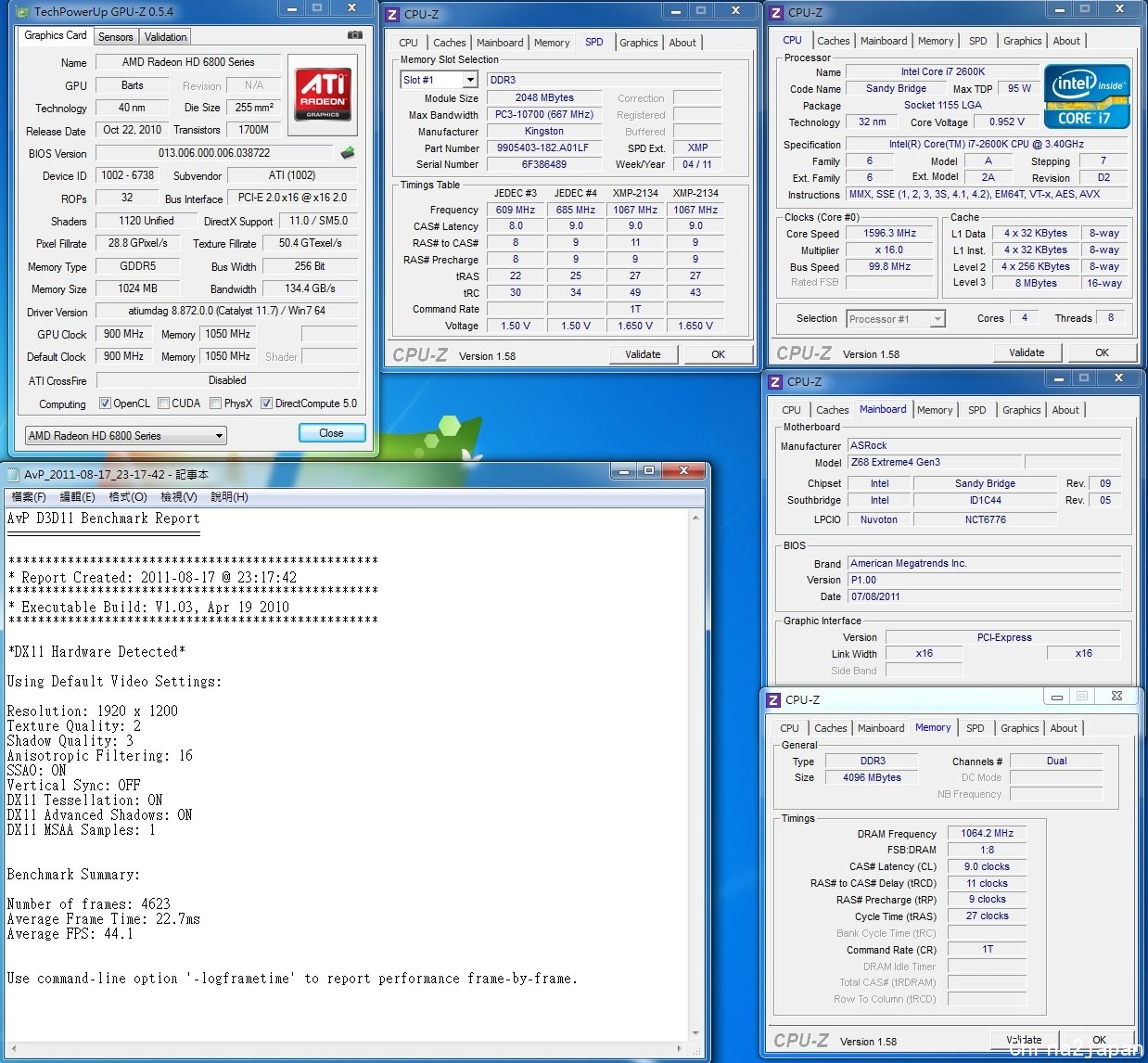

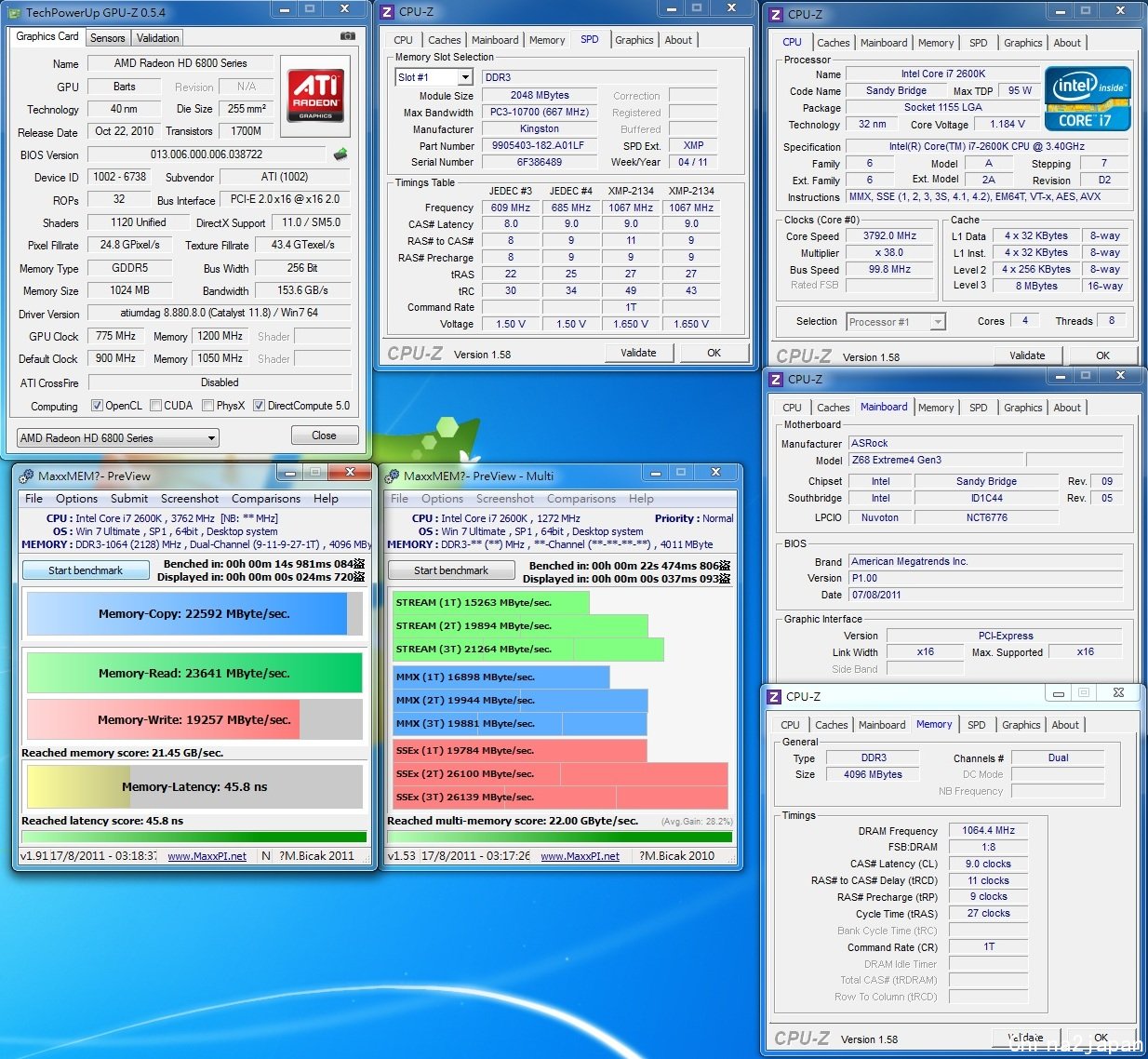

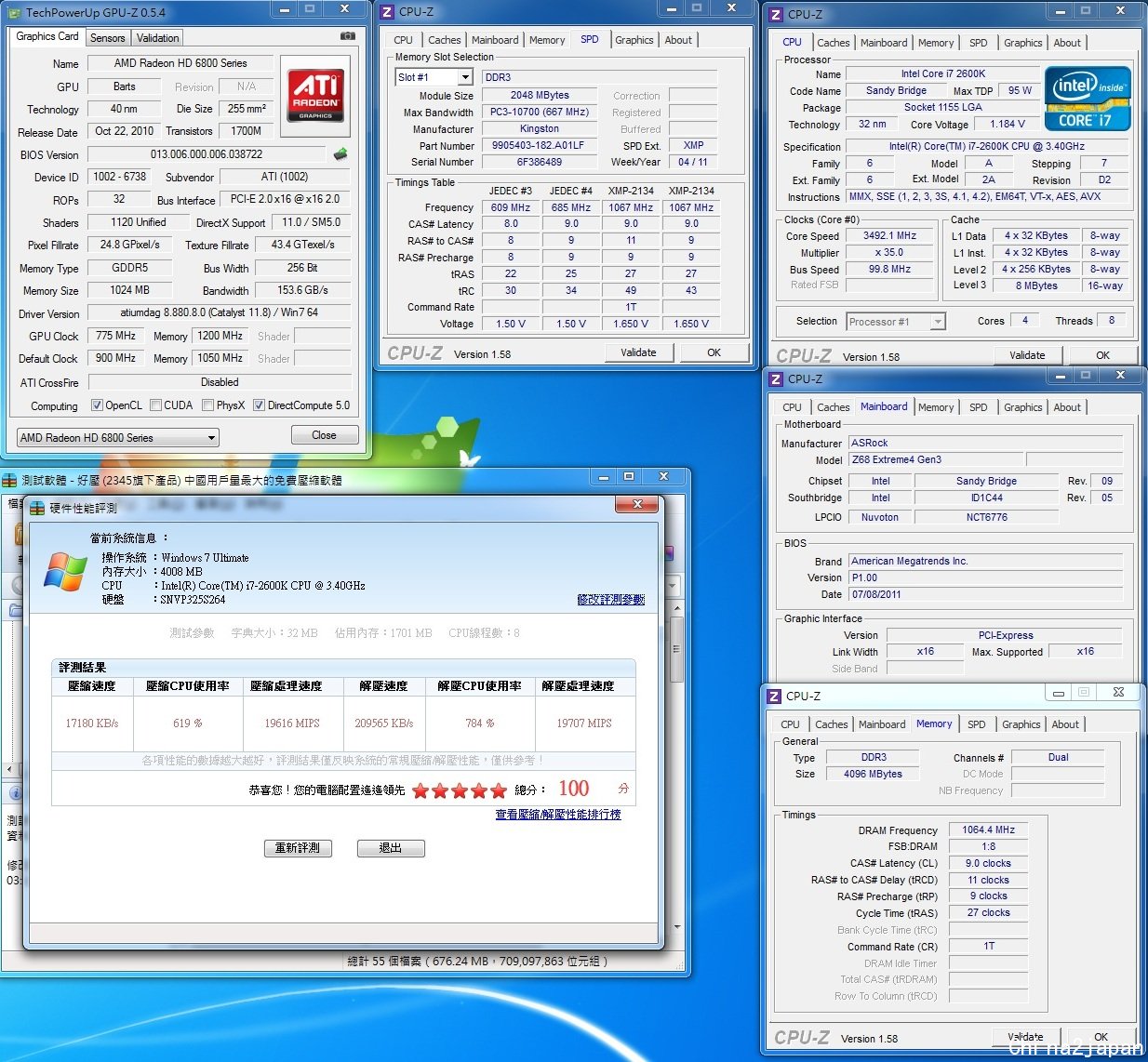

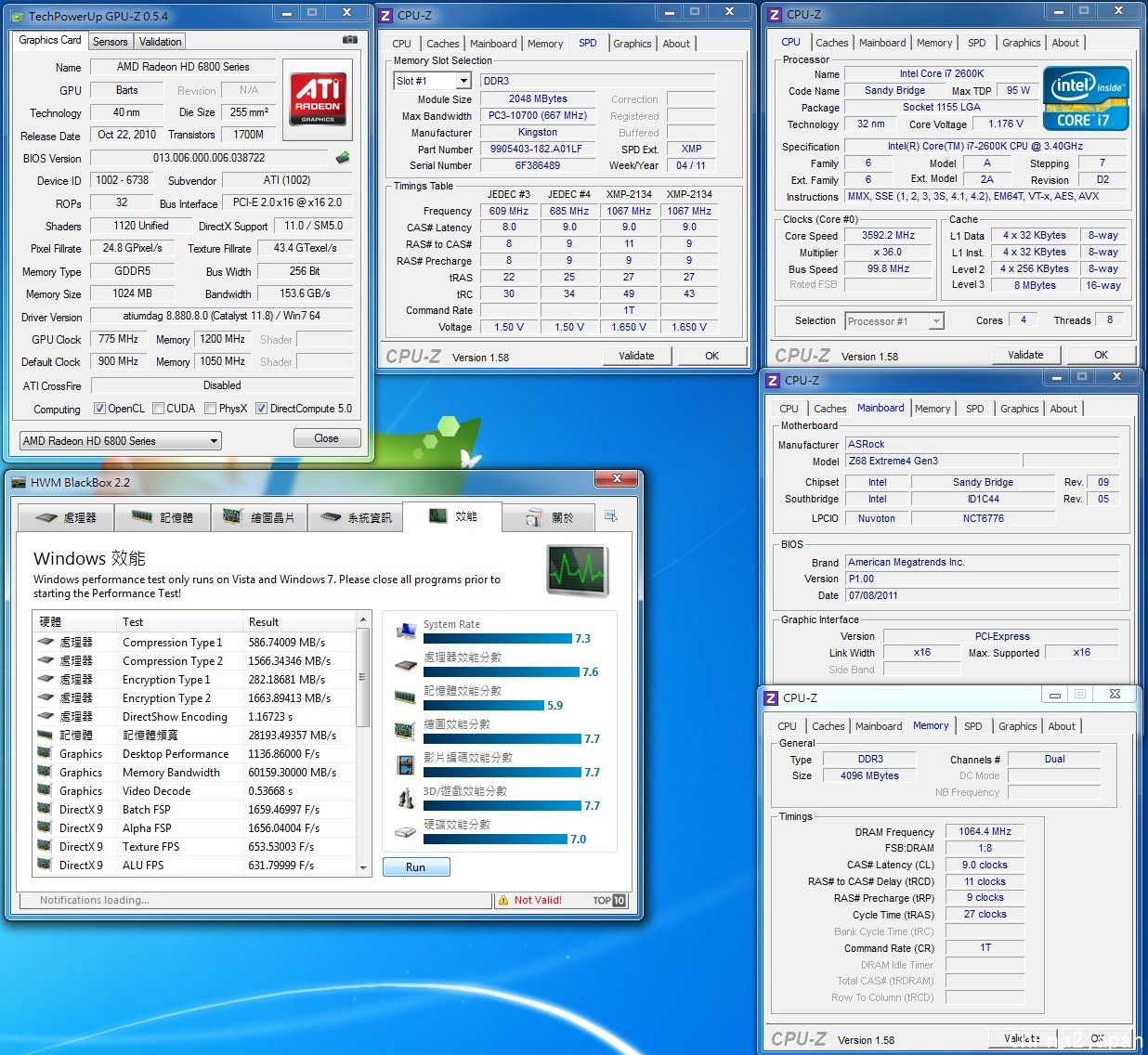

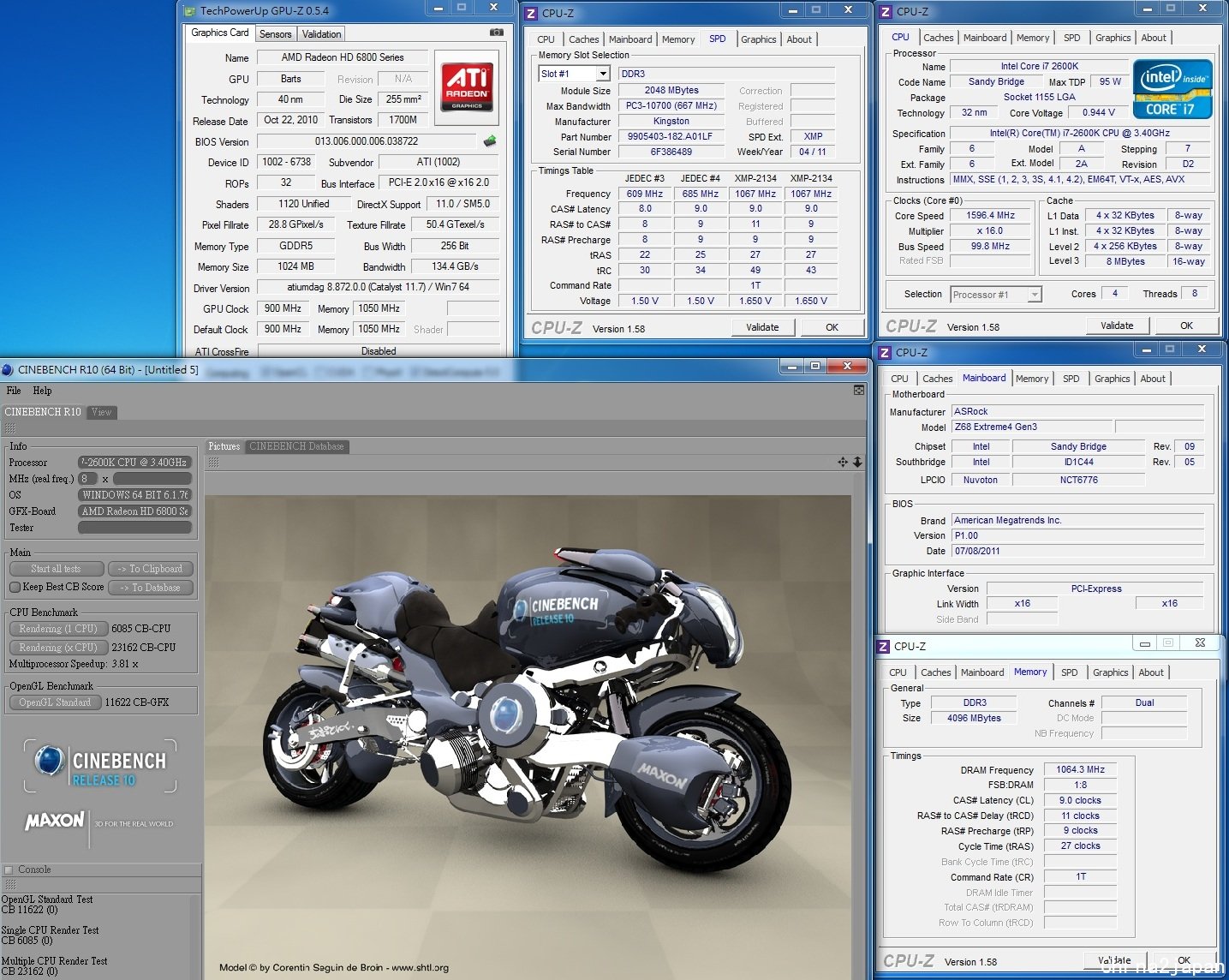

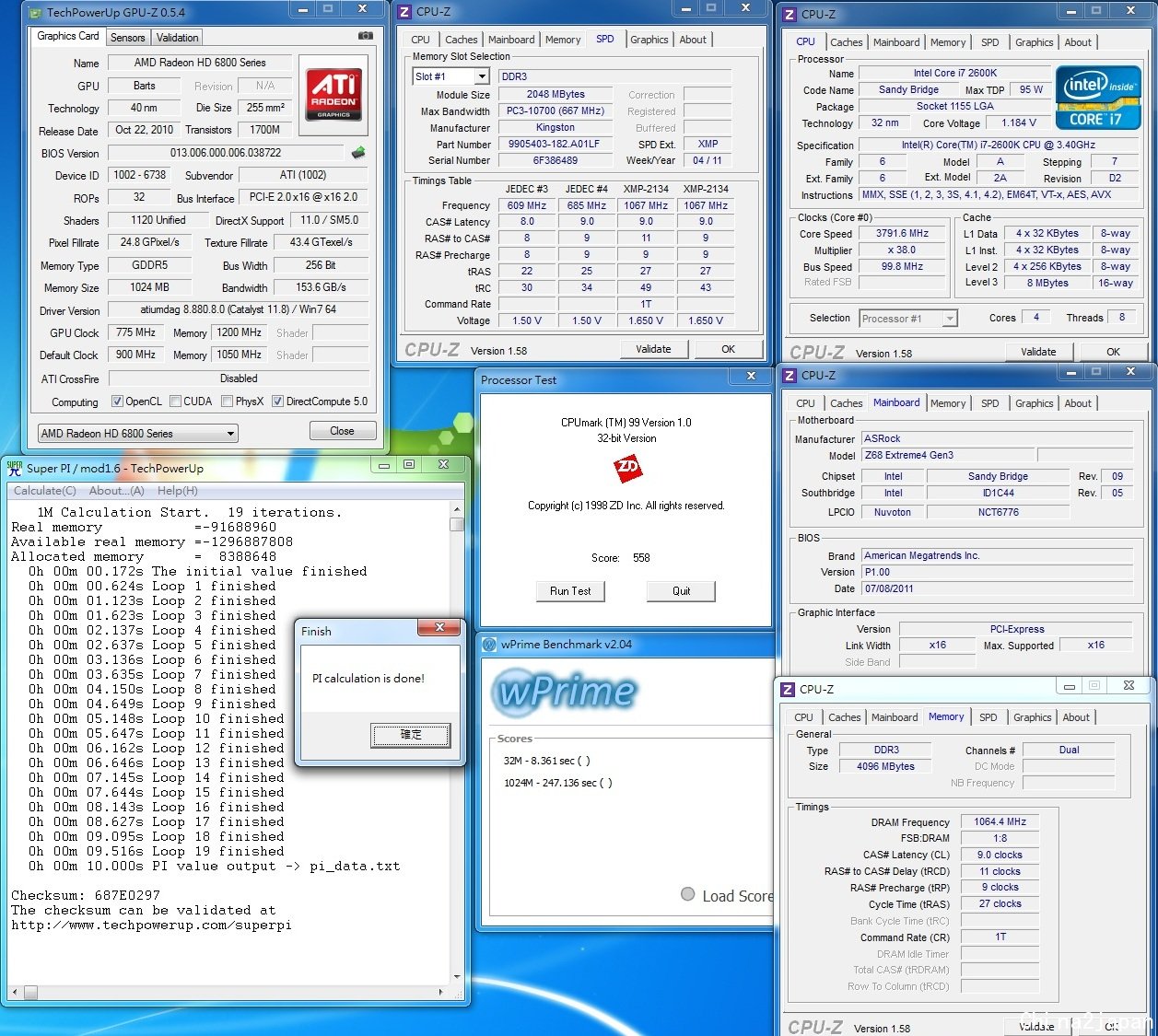

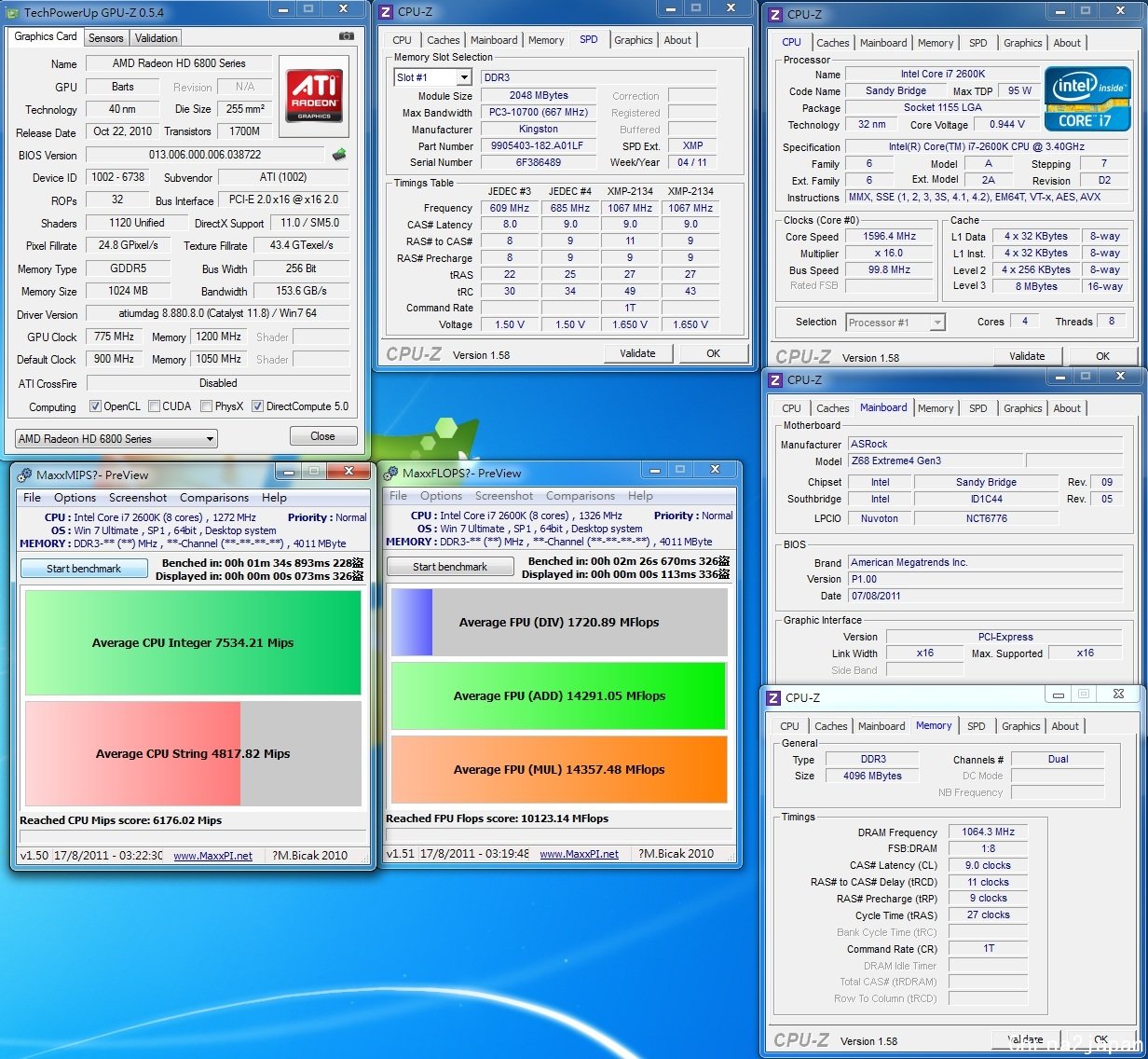

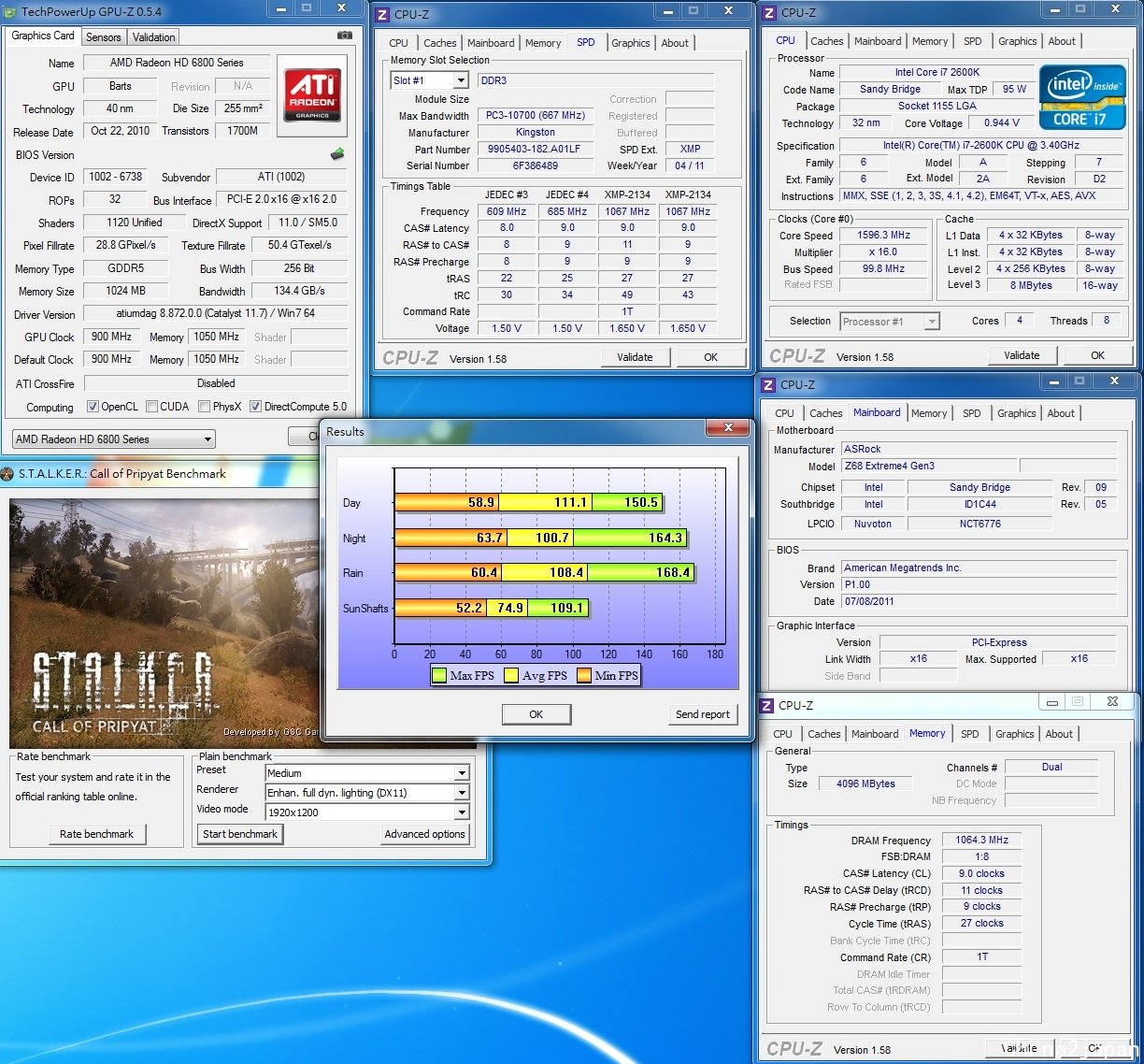

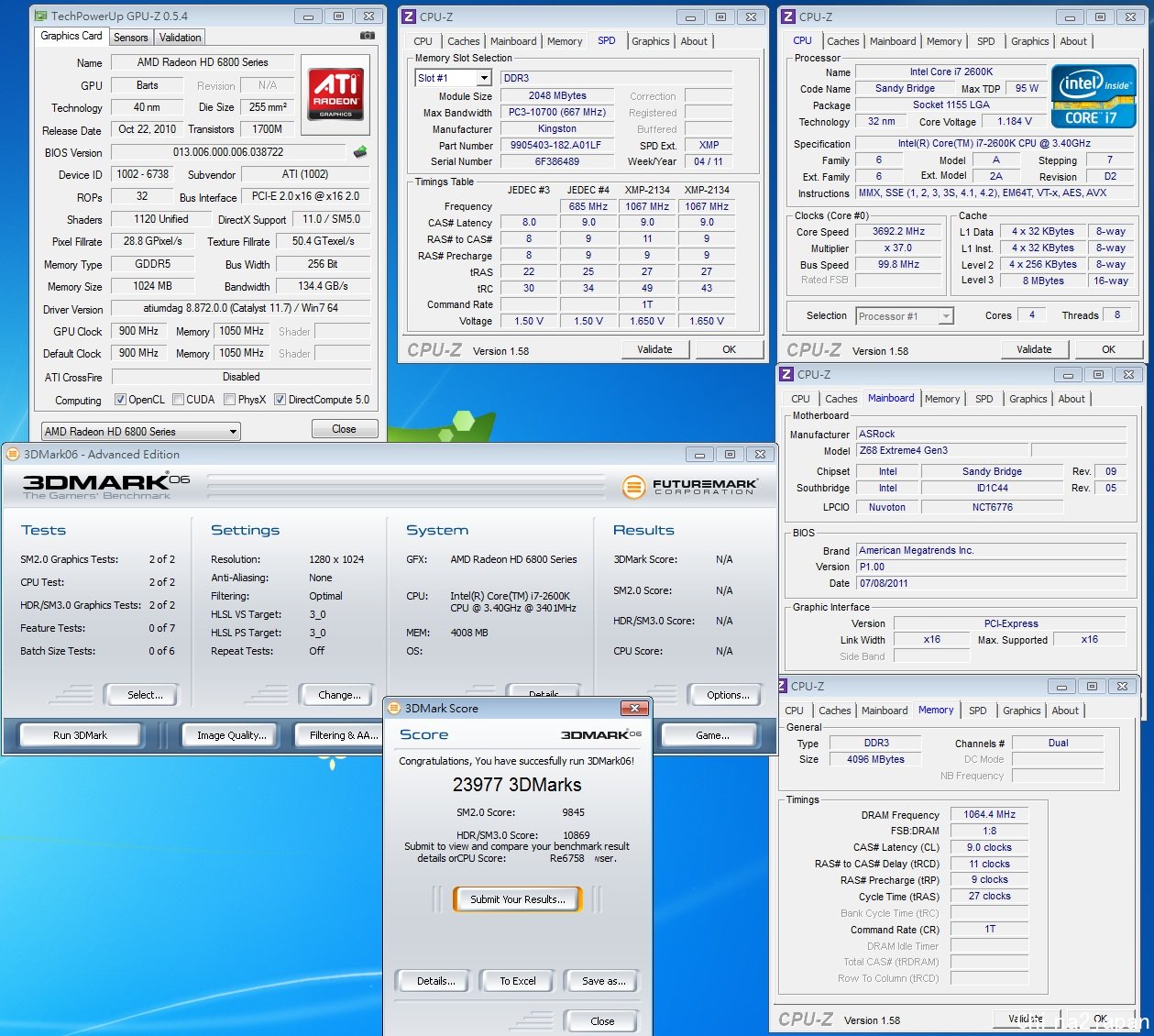

CPU-Z的偵測、GPU-Z、CPU MARK、PI 1M、WPRIME效能測試
Fritz Chess Benchmark、Nuclearus
MaxxPI&MaxxPI2M
MaxxMEM&MaxxMEM2M
MaxxMIPS2&MaxxFLOPS2
AIDA記憶體頻寬
BLACK BOX2.1

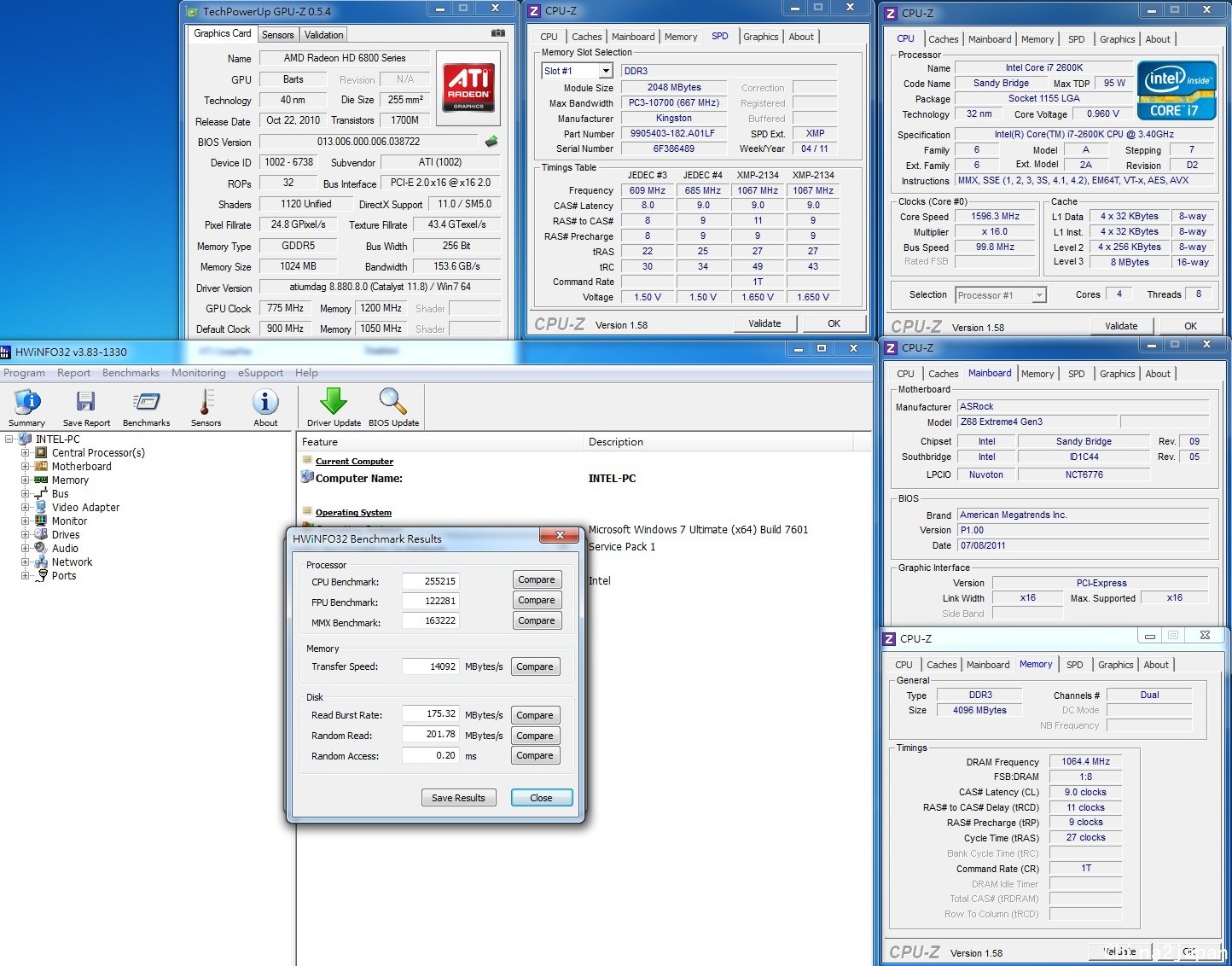

HWiNFO
壓縮/解壓縮效能

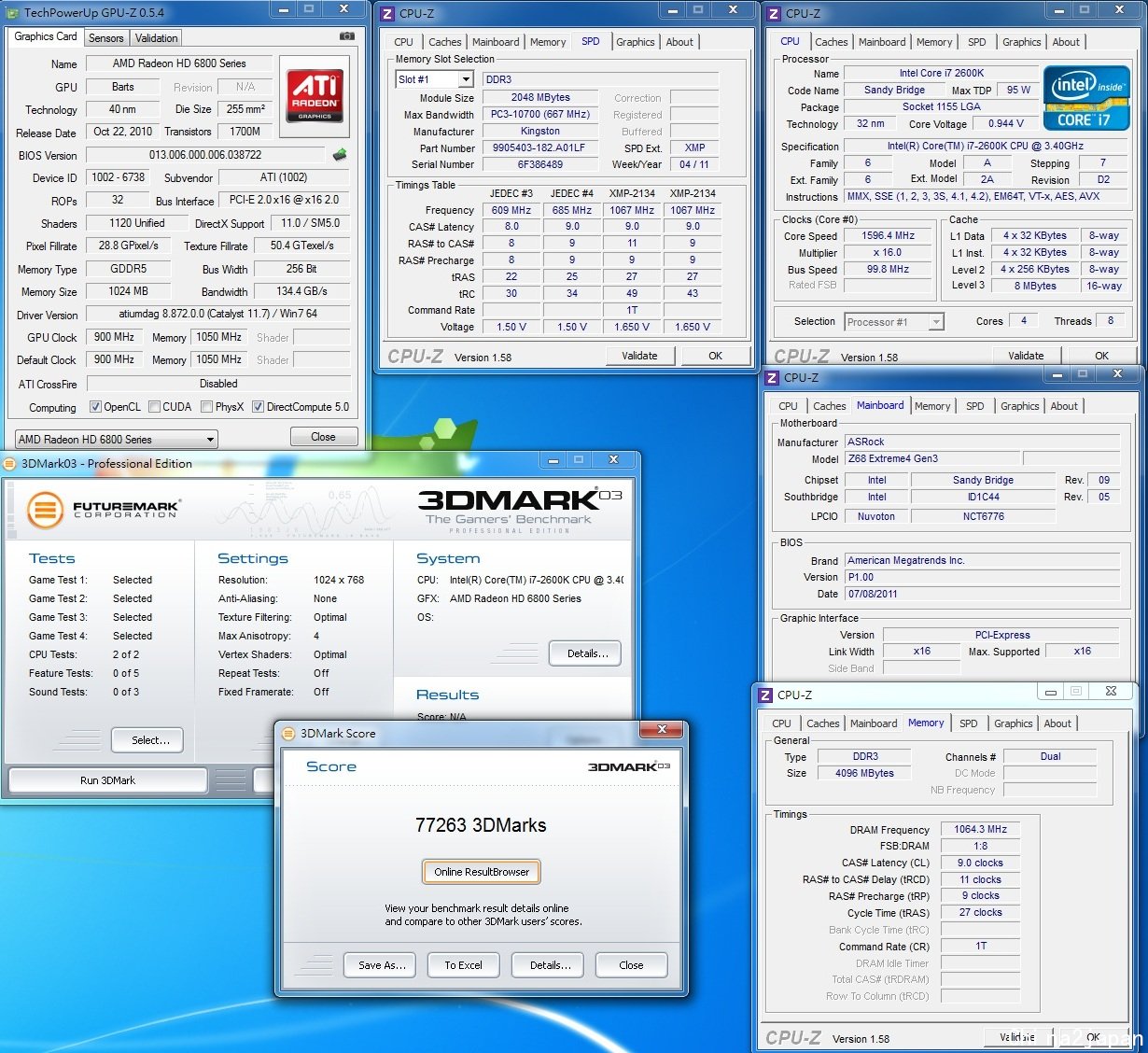

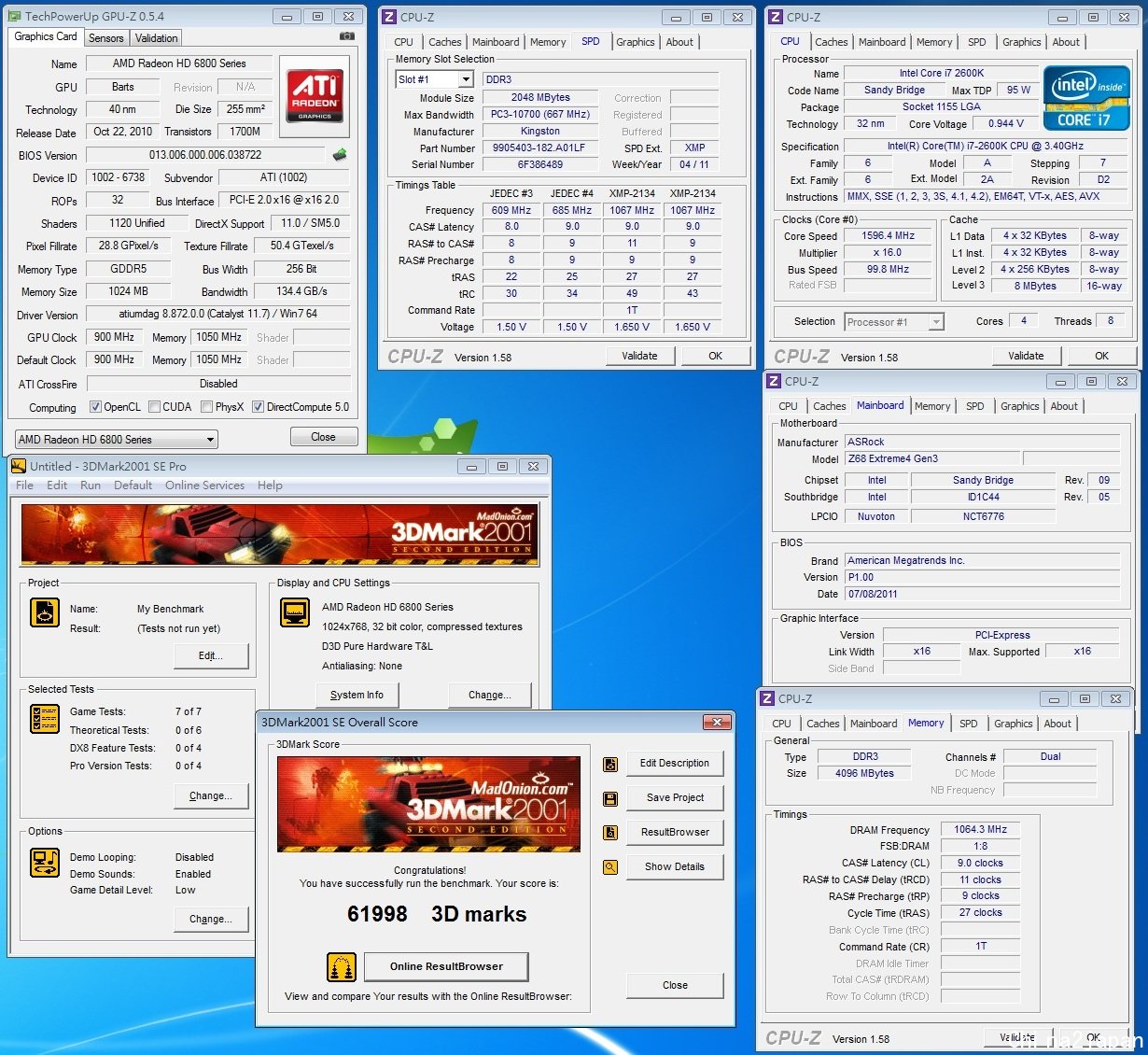

3DMARK 01
3DMARK 03
3DMARK 06

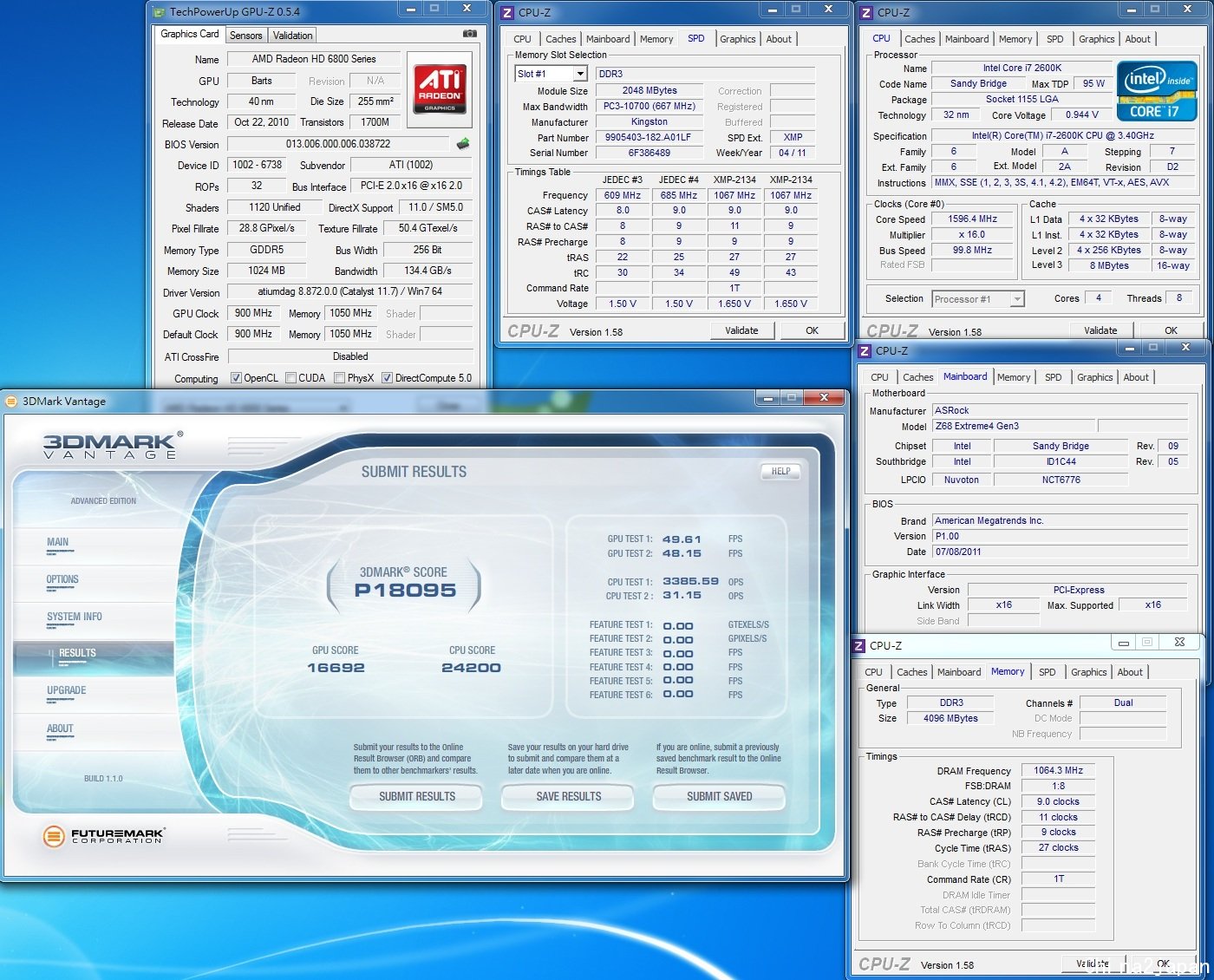

3DMARK VANTAGE
3DMARK 11

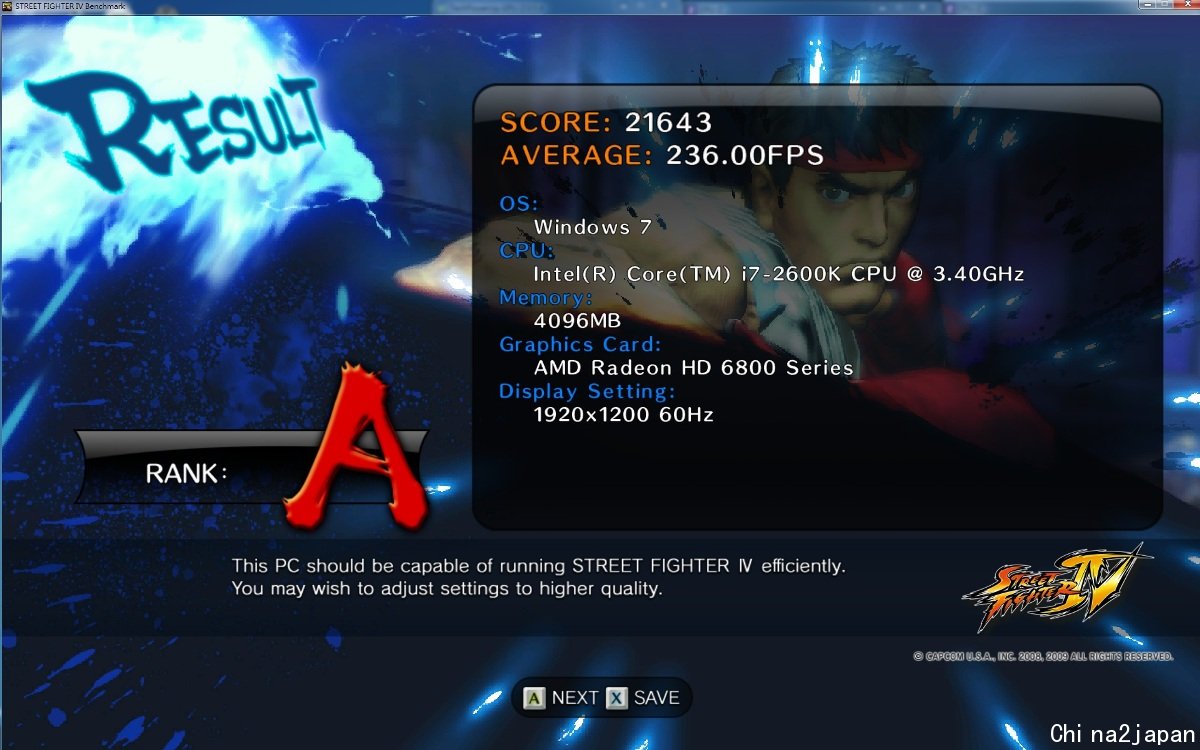

STREET FIGHTER4 Benchmark

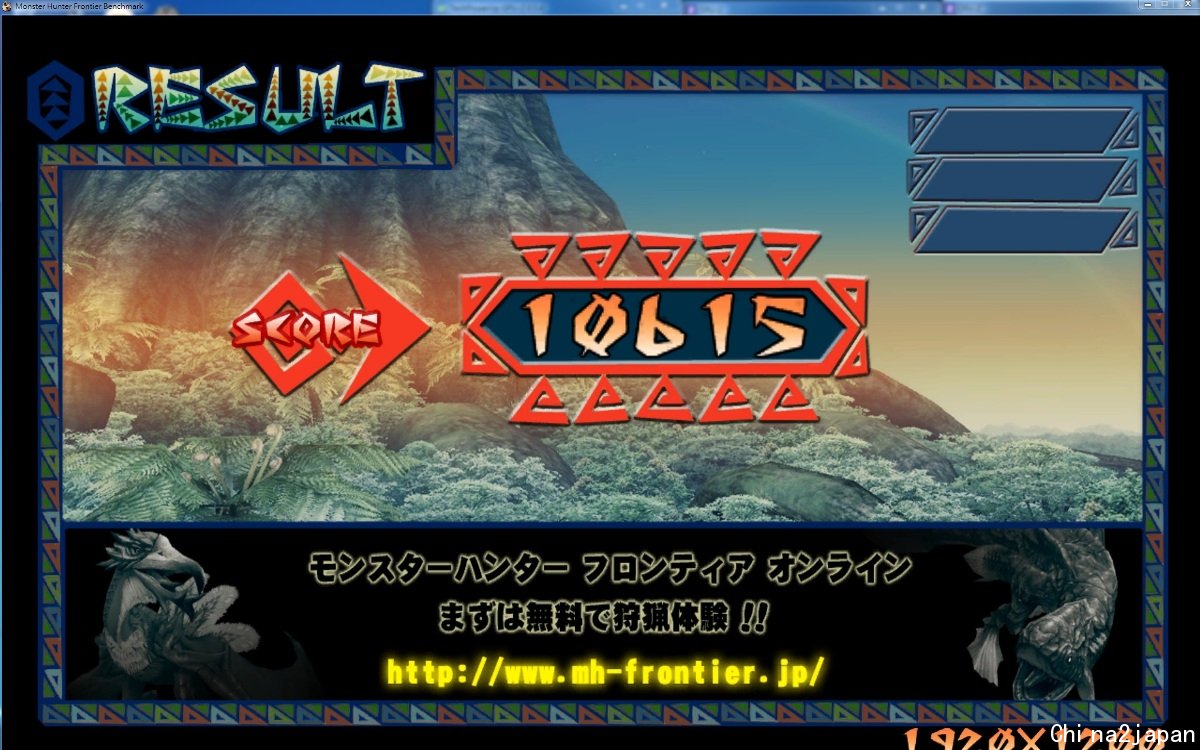

MHF Benchmark
MHF Benchmark 絆

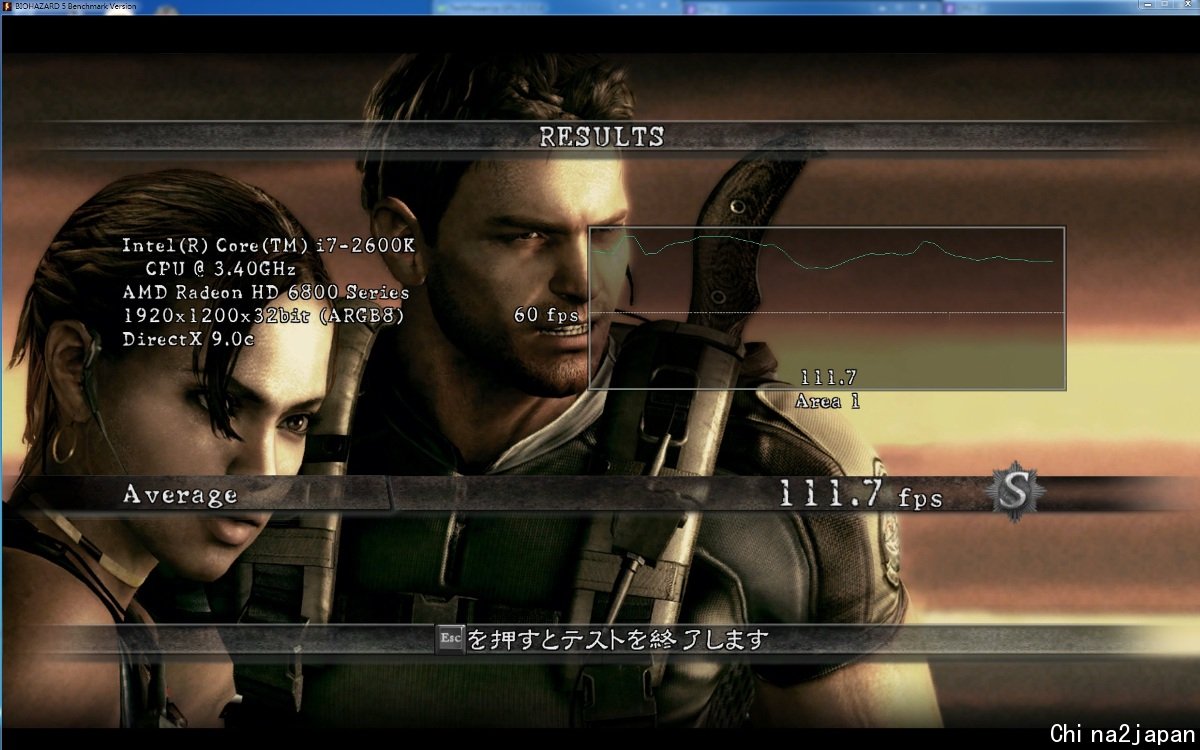

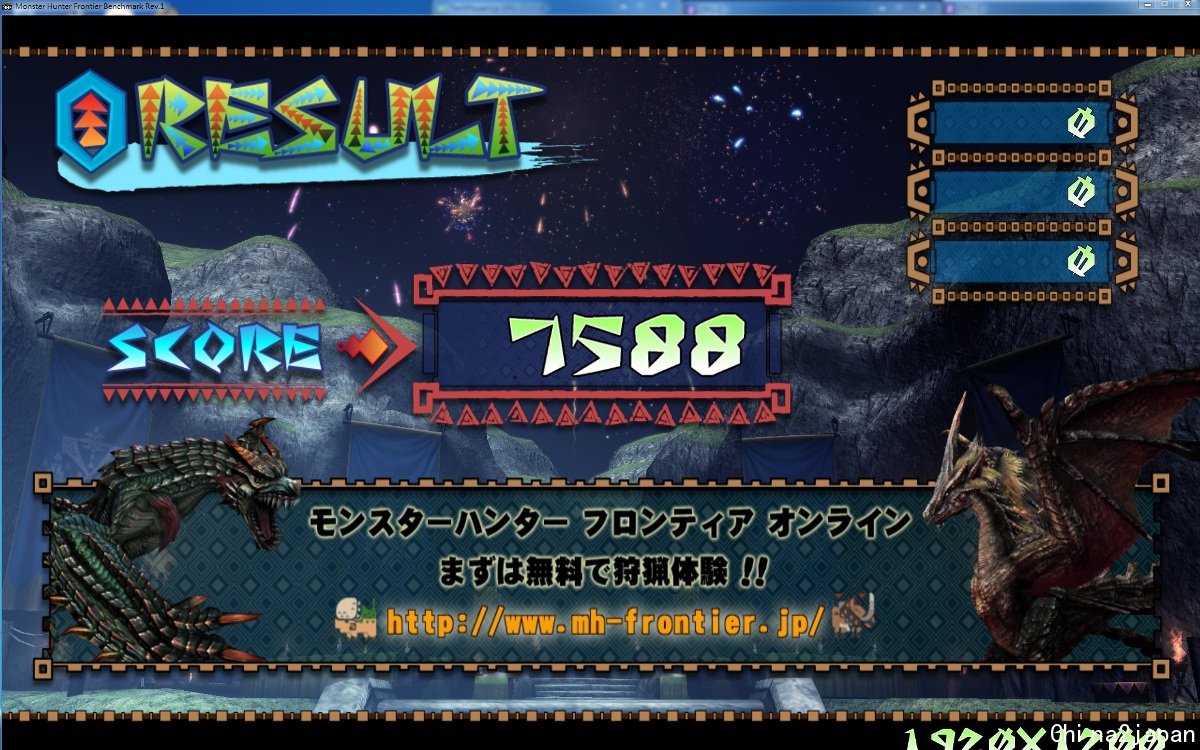

BIO5 Benchmark
DX9
DX10

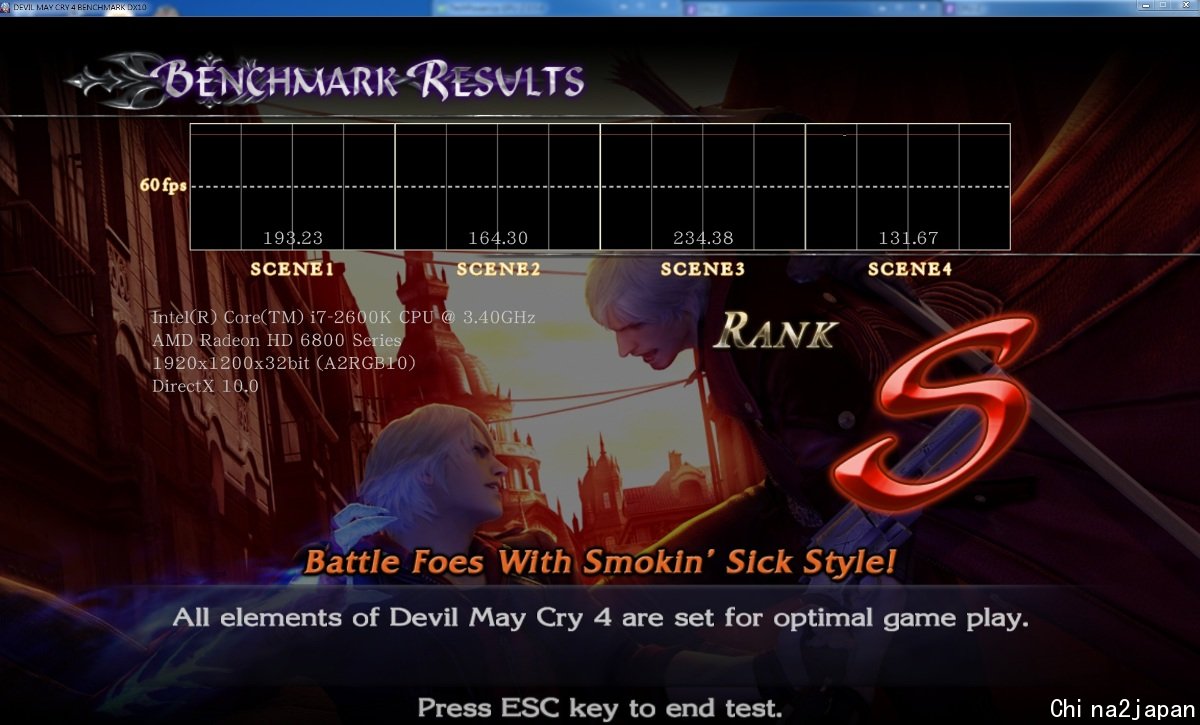

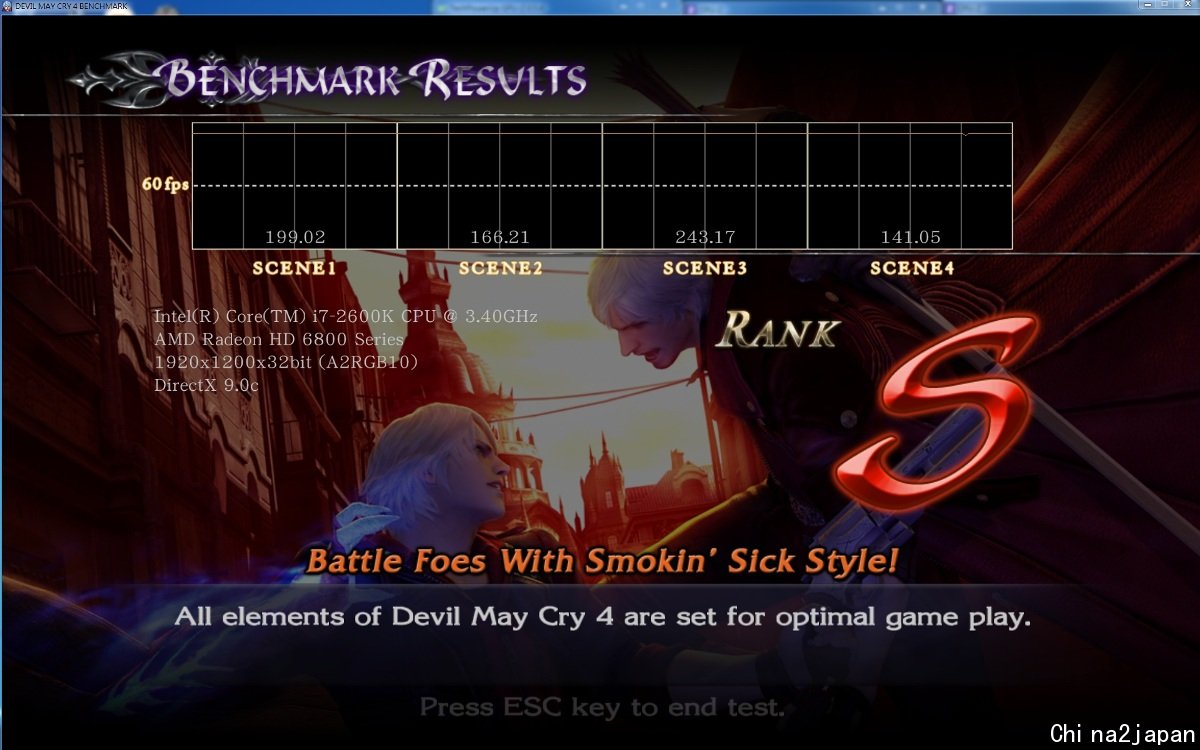

DEVIL MAY CRY4 Benchmark
DX9
DX10

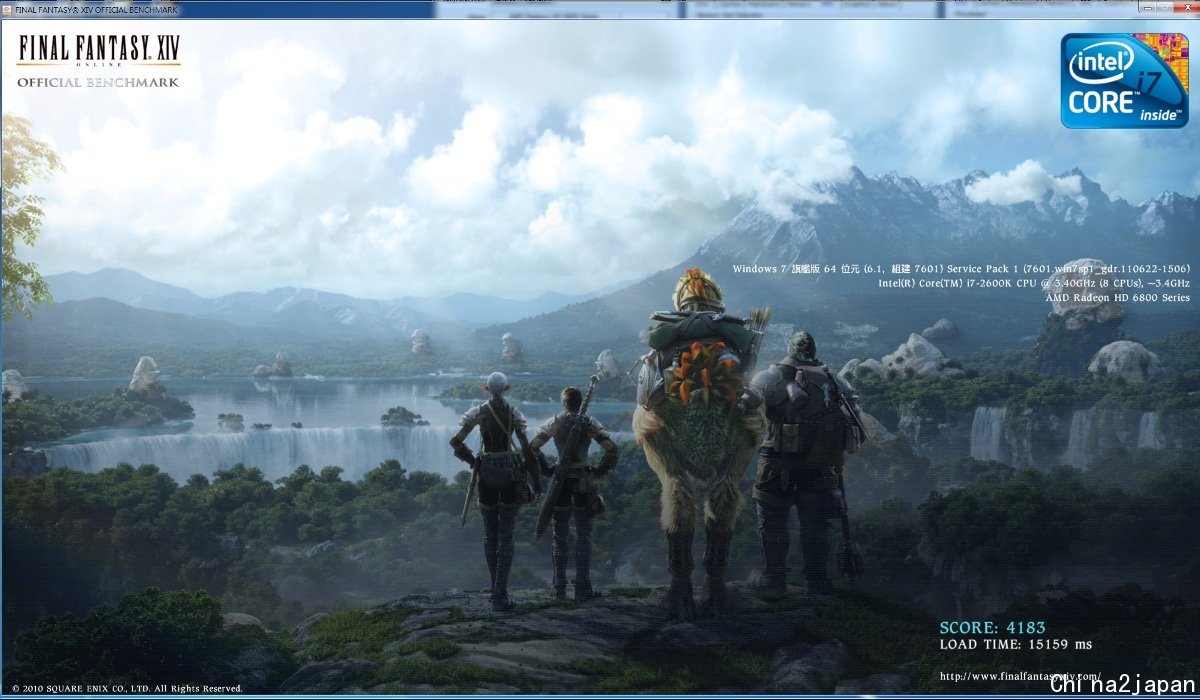

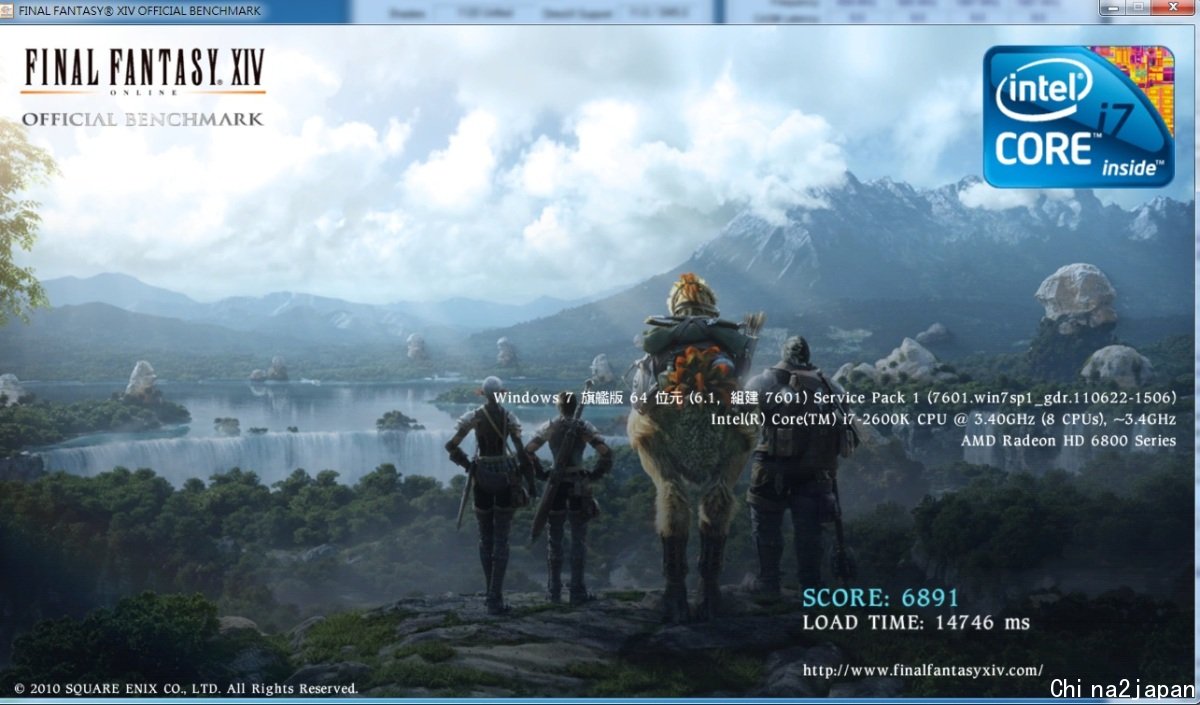

Final Fantasy XIV Benchmark High
Final Fantasy XIV Benchmark Low

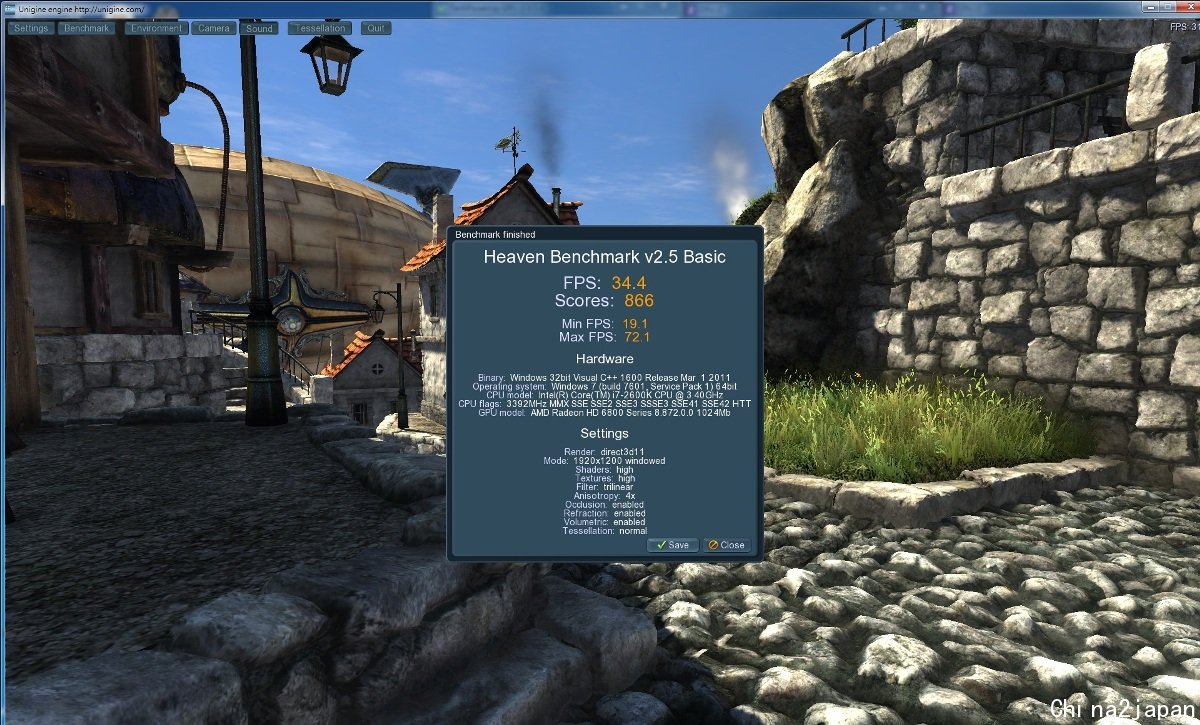

HEAVEN BENCHMARK 2.1
異形戰場 Benchmark
STALKER Call of Pripyat DirectX 11 Benchmark

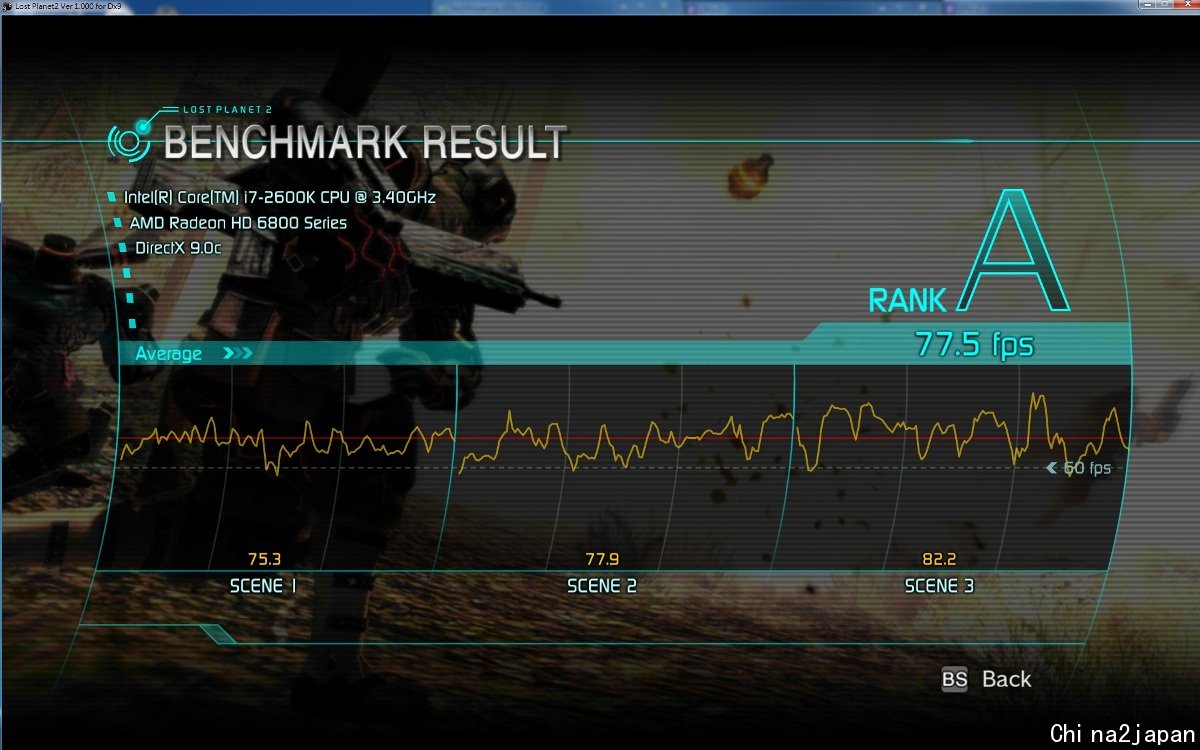

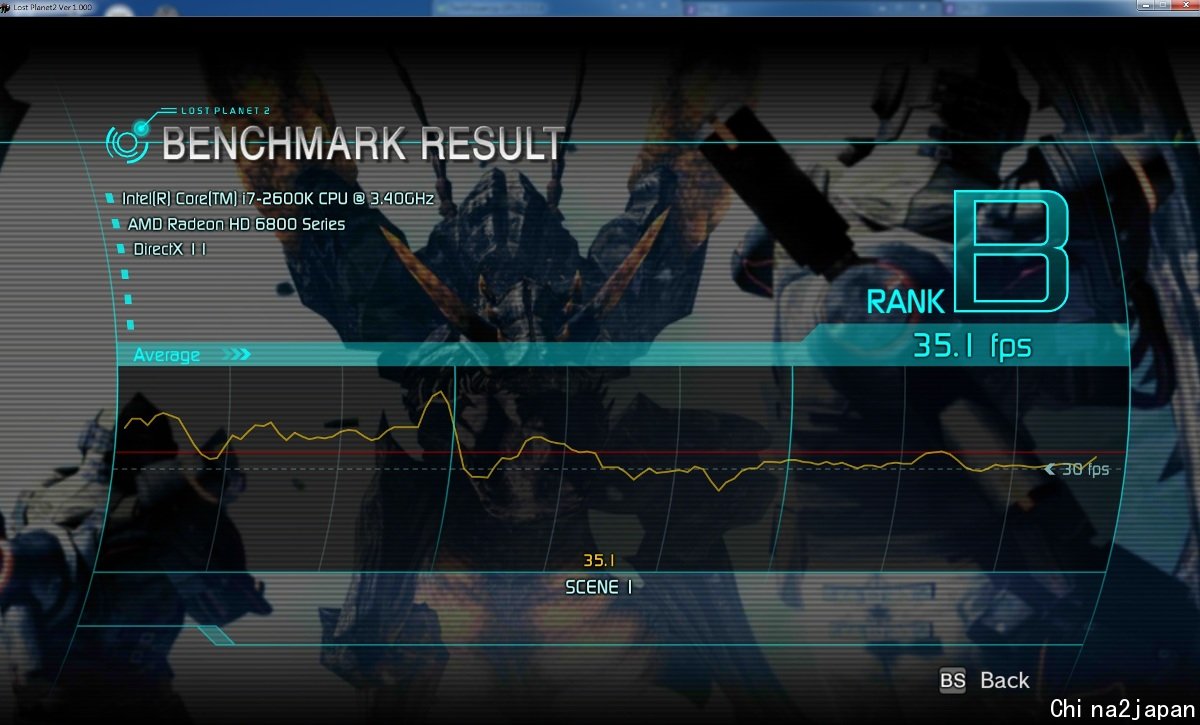

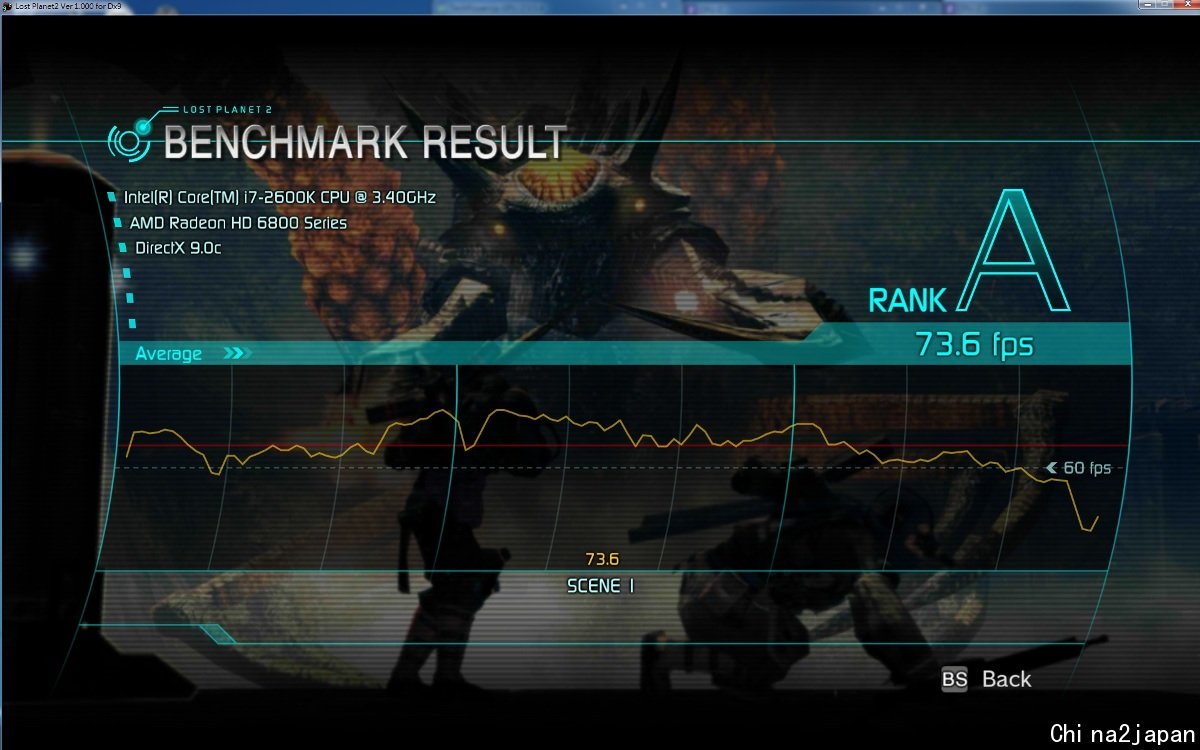

Lost Planet 2 Benchmark DX9 TESTA 1920*1200
Lost Planet 2 Benchmark DX9 TESTB 1920*1200
Lost Planet 2 Benchmark DX11 TESTA 1920*1200

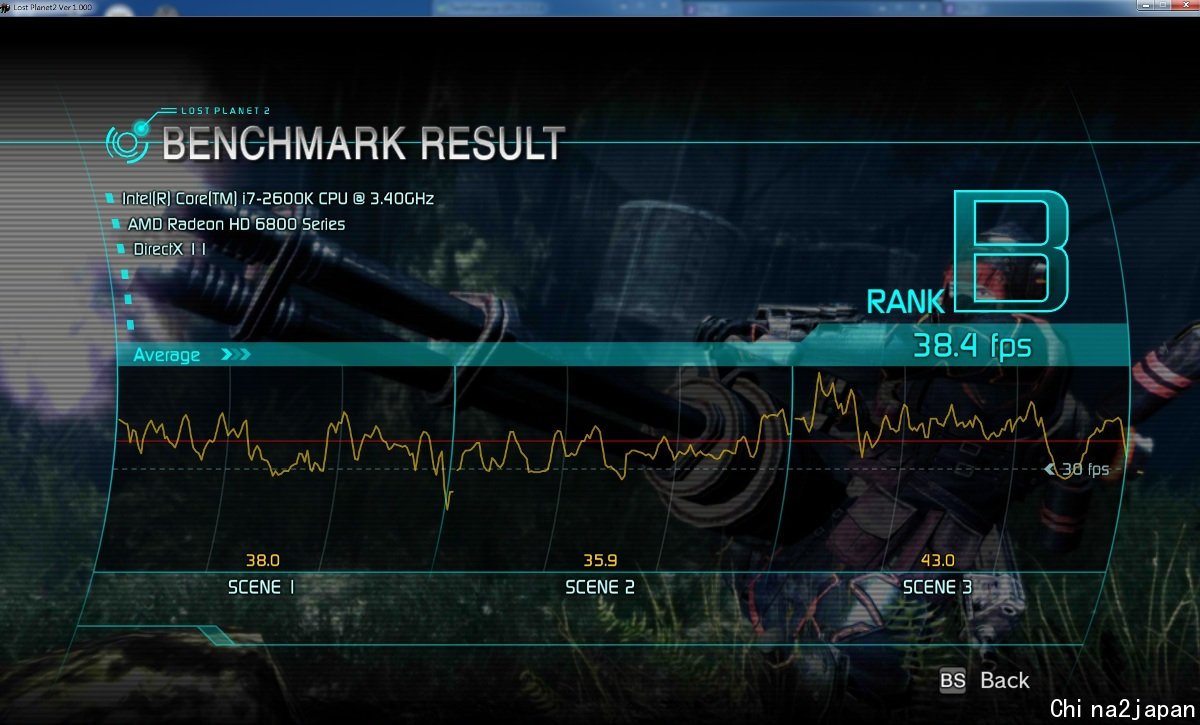

Lost Planet 2 Benchmark DX11 TESTB 1920*1200

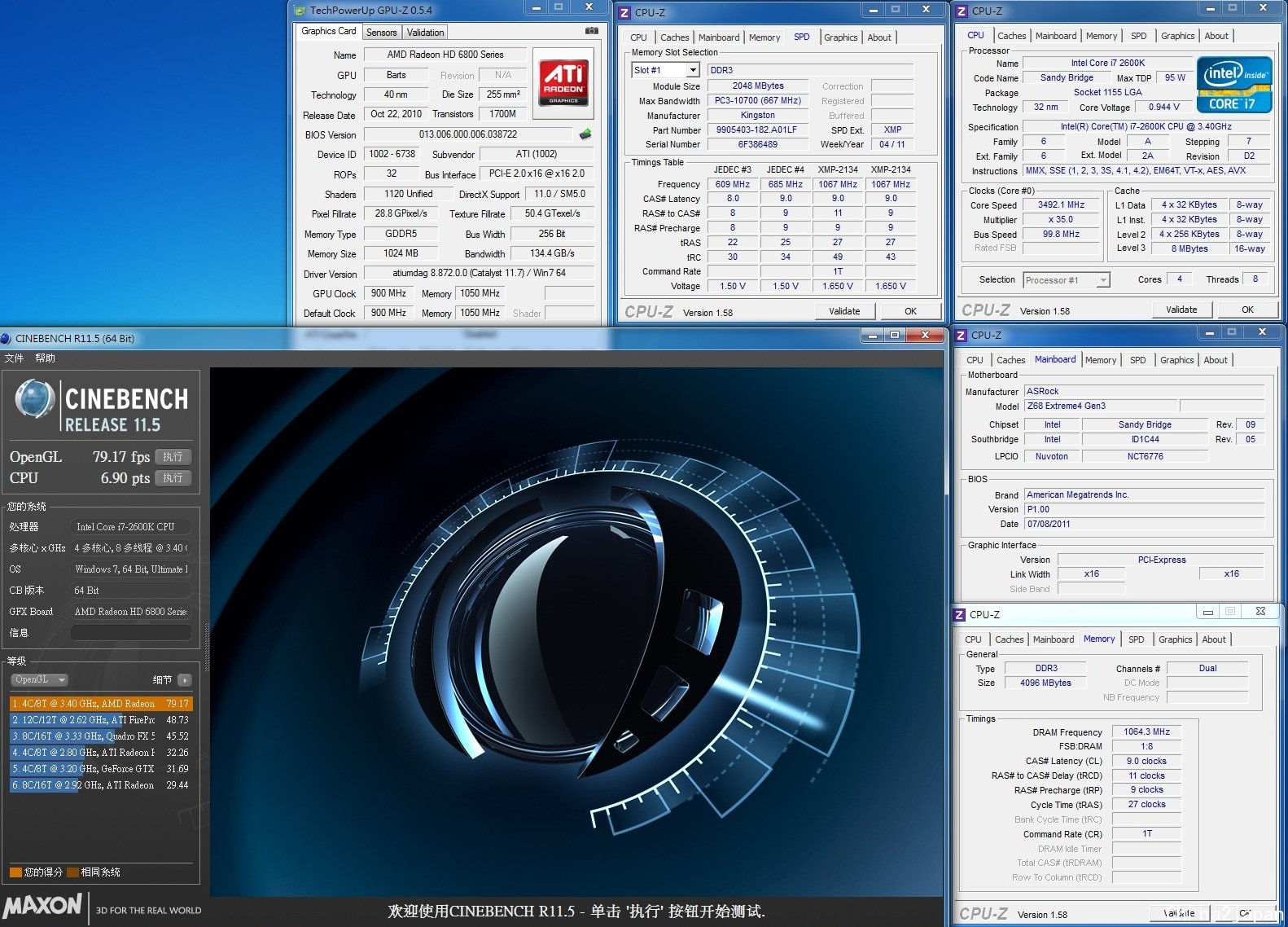

CINBENCH R10 X64
CINBENCH R11.5 X64

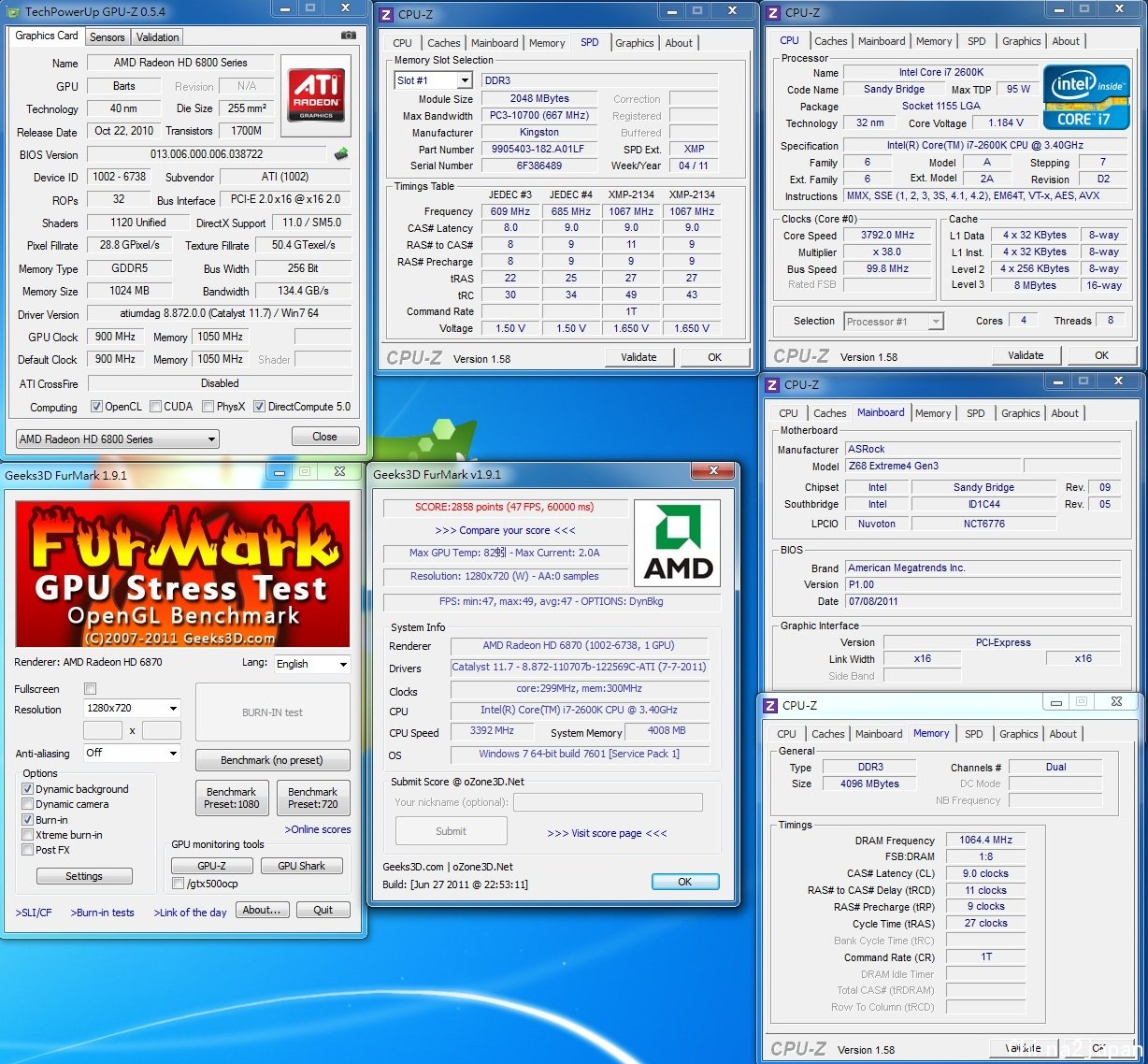

Furmark Benchmark
DirectComputeBenchmark

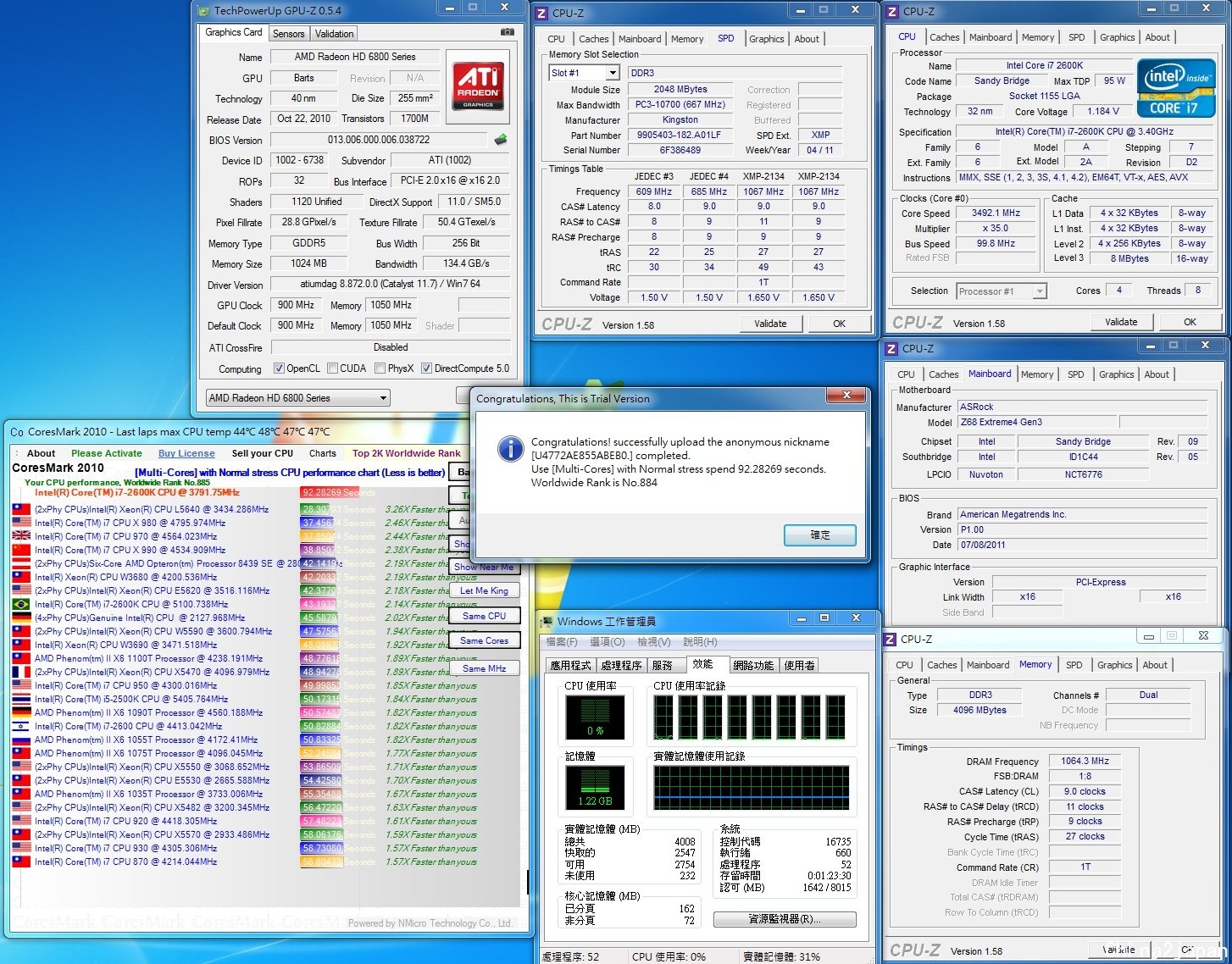

Co Coresmark2010
結語
小結:
這張Z68 Extreme4 Gen3主打是中高階市場，除了加入對次世代PCI-E 3.0的支援外，主機板的功能也相當完整，採用Z68晶片組具有完整的RAID0、1、5及10功能，另外新加入SRT技術的智慧型儲存快取，以ATX板來說效能算還不錯，也提供多達3組PCI-E 16X插槽給使用者選擇裝置其最需求的PCI-E裝置，如多重顯示卡組合、音效卡、陣列卡等，另使用者常需要的監控軟體及線上更新BIOS的軟體原廠也提供好用的軟體如XFast USB、XFast LAN及ON/OFF PLAY等，提升產品價值，1155腳位平台已成為市場主流，加上ASRock產品價位通常都蠻有競爭力的對PC元件選購可說是大有幫助，有助於1155的PC平台的組建，另外談到H67平台缺點使用K系列CPU無法超倍頻(H67原生限制)，Z68也破除了，如果真想玩Intel Quick Sync轉檔技術的朋友建議可以選購，但如果沒有Intel Quick Sync轉檔及SRT技術需求的使用者，其實現有的P67還是不錯的選擇，等以上提供給有意購買的使用者參考。
