日本电子维修技术 主板【转帖】雙ThunderBolt串聯更多裝置!GIGABYTE





2012-9-3 15:25 上传


ThubderBolt介面擁有的雙向10Gb/s超大頻寬與多裝置串接特性已經令不少人嘆為觀止,各大主機板廠無不投入開發生產內建ThubderBolt傳輸埠的產品,這回技嘉推出的雙ThunderBolt主機板Z77X-UP4 TH更是一絕,最多可串接12個外接裝置加上3螢幕輸出,並提供驚人的資料傳輸速度,以下我們進行開箱介紹。

包裝與配件
白色的外盒,特別醒目的"第5代超耐久技術"標誌,並強調使用Internal Rectifier出品的PowIRstage IR3550 PWM供電控制晶片


外盒背面有詳細的特色介紹,左下角列有相關規格標示


說明書與驅動軟體光碟


I/O檔板與4條SATA傳輸線


外觀與散熱
主機板正面

灰黑色系的色調主題

消光黑的PCB


I/O介面


散熱片主體為黑色塗裝,上層覆蓋銀灰色的金屬片,並以藍色的線條點綴



用料細節
CPU採用8+2相數位供電設計,並使用EPS 8pin電源輸入


數位PWM供電控制晶片採用Internal Rectifier PowIRstage IR3567


CPU基座為富士康製品


使用2顆asmedia ASM1442視訊轉譯晶片

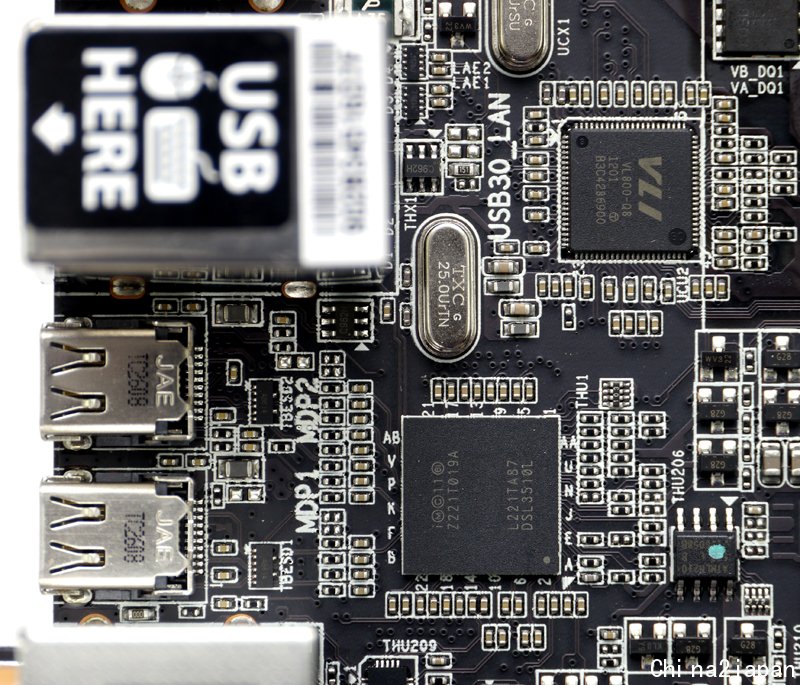

VLI VL800晶片提供4組USB 3.0 Port,單一顆Intel ThubderBolt晶片提供2組傳輸埠


位於主機板正中央的mSATA 3Gb/s插槽


網路控制晶片採用Realtek RTL8111F


擴充卡插槽

3組PCI-E 2.0 x1、3組PCI-E x16(前兩組頻寬分別為Gen3 x16和x8,最後一組為Gen2 x4)、1組PCI

音效控制晶片採用Realtek ALC892


位於擴充卡插槽之間的PLX PEX8605頻寬整合晶片


環境監控晶片採用iTE IT8728F,PCI橋接晶片為iTE IT8892E


Z77 PCH晶片原生SATA Port和內接式USB 3.0介面


3D BIOS介面
UEFI BIOS支援GUI圖形化使用者介面,而圖形化最豐富的當屬技嘉推出的3D BIOS

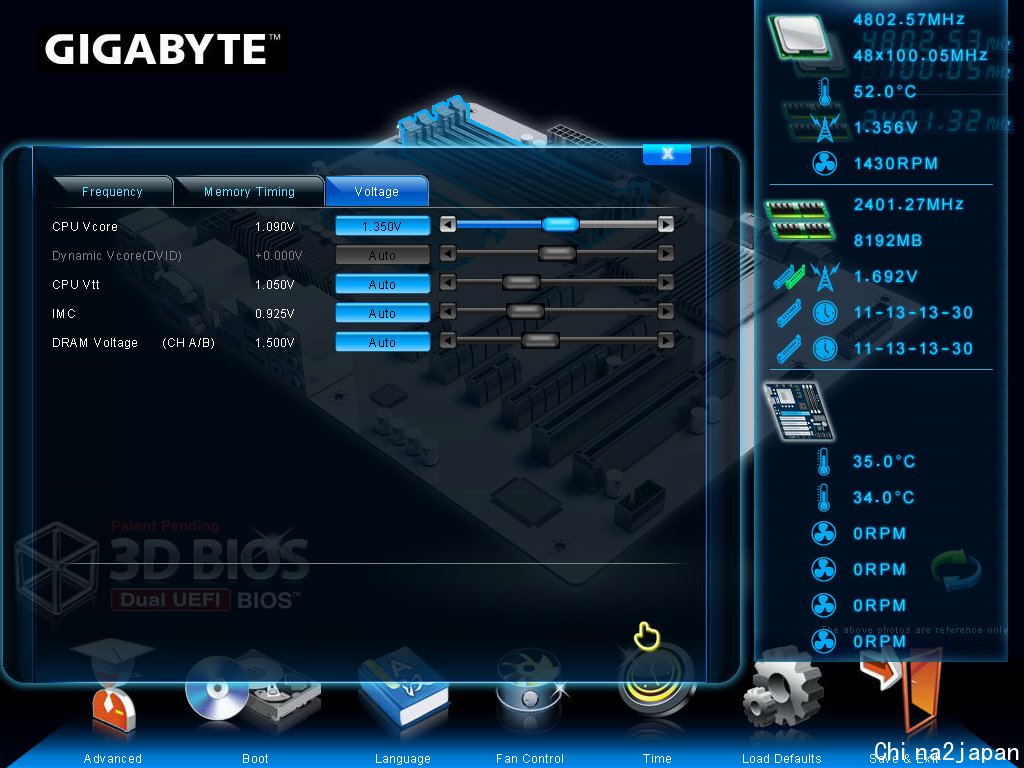

超頻與電壓設定




供電控制





其餘細項設定





除了花俏的圖形頁面外,傳統模式的操控選單依然存在


狀態顯示


超頻與CPU設定值



記憶體選單



供電控制細項





環境監視器


頻寬控制與超頻強化


BIOS版本


SATA裝置概況


開機選項


內建裝置細項


能源政策


性能實測
測試平台與環境

CPU: Intel Core i7-3770K @ 4.8GHz
Cooler: Antec KÜHLER H2O 920 改2D冷排
Thermal Compound: Antec Formula 7
MB: ASUS ROG Maximus V Formula
RAM: Kingston HyperX T1 DDR3-2400 4GB*2
Graphic: Galaxy Hall Of Fame 名人堂 GeForce GTX680 2GB SOC
Storage: Adata XPG SX900 SSD 128GB
PSU: Antec HCP-1200W
Chassis: Lubic Open Paltform 3
Monitor: Dell U2410
OS: Windows 7 64 Bit
室溫27゚C,相對濕度58%

AIDA64記憶體頻寬


SuperPi 32M浮點運算


Cinebench多執行緒圖形渲染


小結
ThunderBolt是目前Intel積極力推的新一代超大頻寬傳輸介面,但目前相關裝置因為技術成本的關係導致售價居高不下,因此距離普及尚有段不小的距離。
而技嘉這款Z77X-UP4 TH主機板的通路售價為NT$6990,在ThunderBolt相關裝置的範疇中算是相當容易入門的價位帶,更何況直接內建了2組ThunderBolt Port,可謂相當超值的主控端平台!!
以上開箱介紹提供各位做為選購時的參考,感謝收看!!
