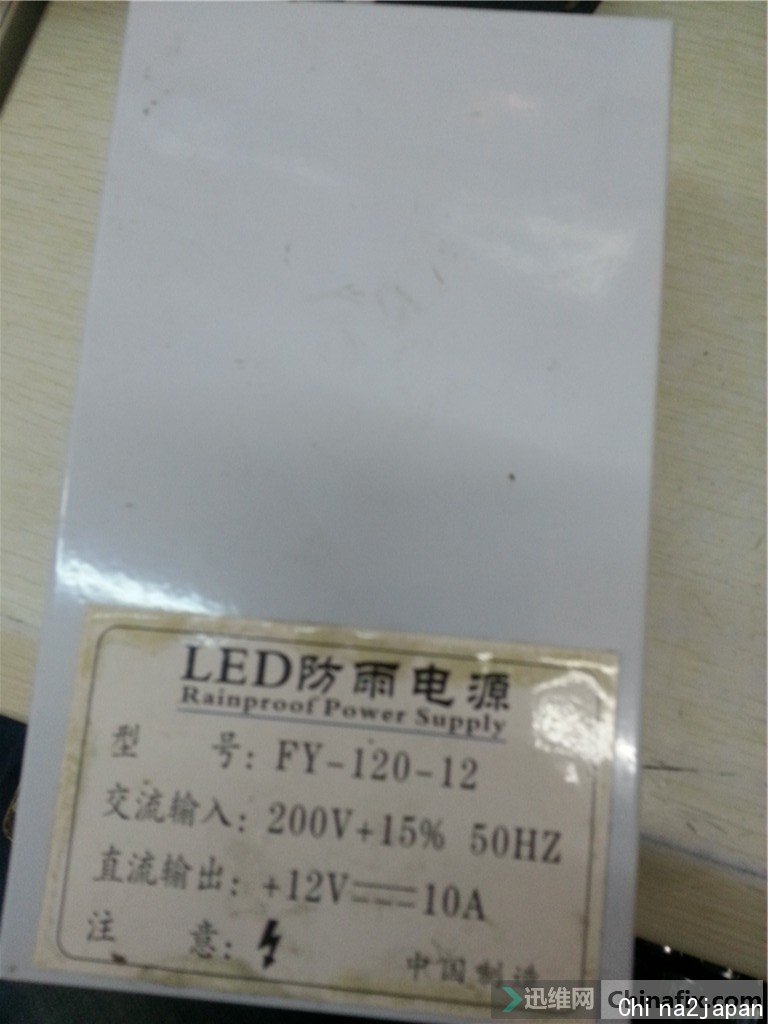

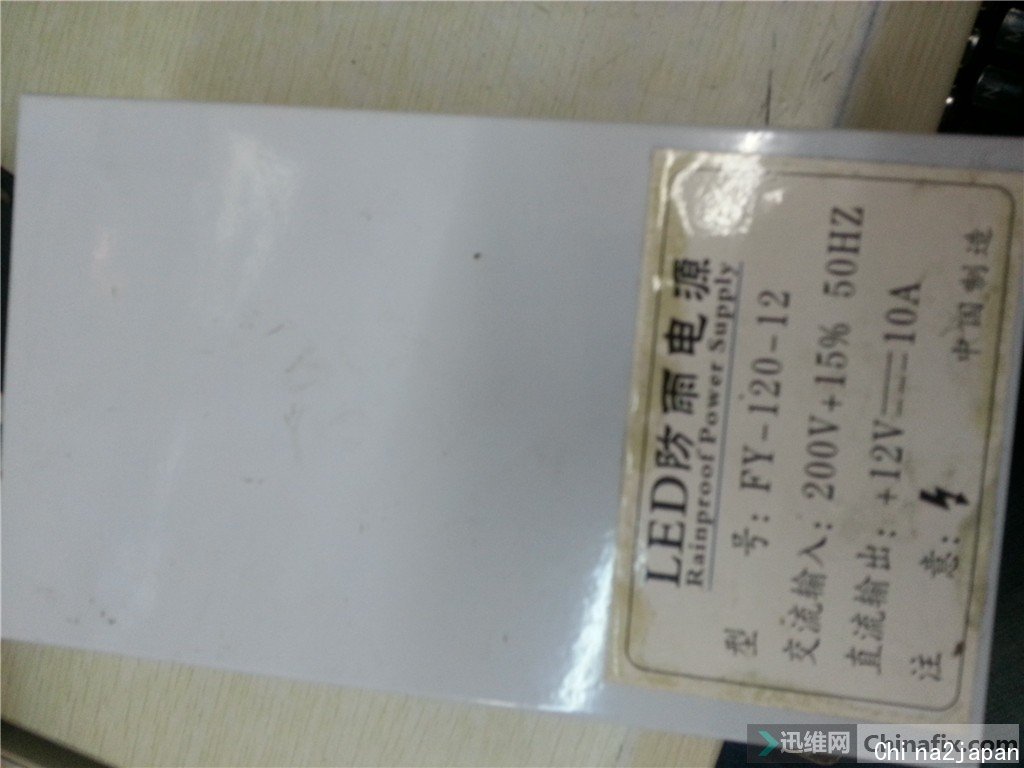

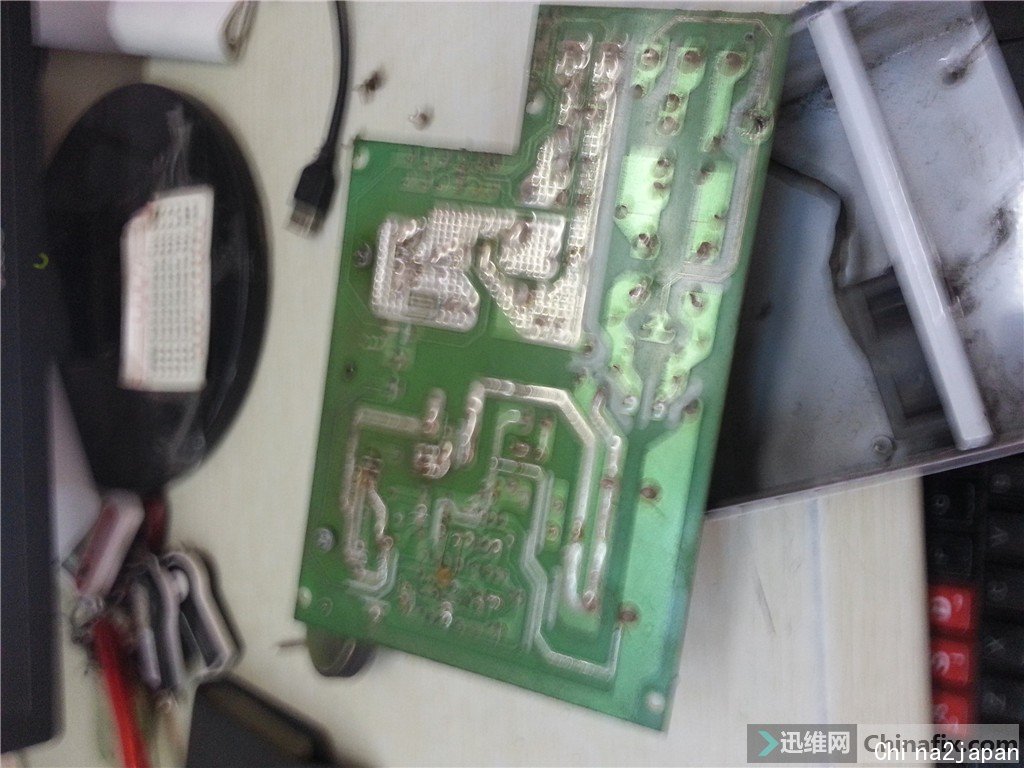

从led灯箱上拆掉一块电源，不通电，不拆不知道，一拆吓一跳，不说了，上图。

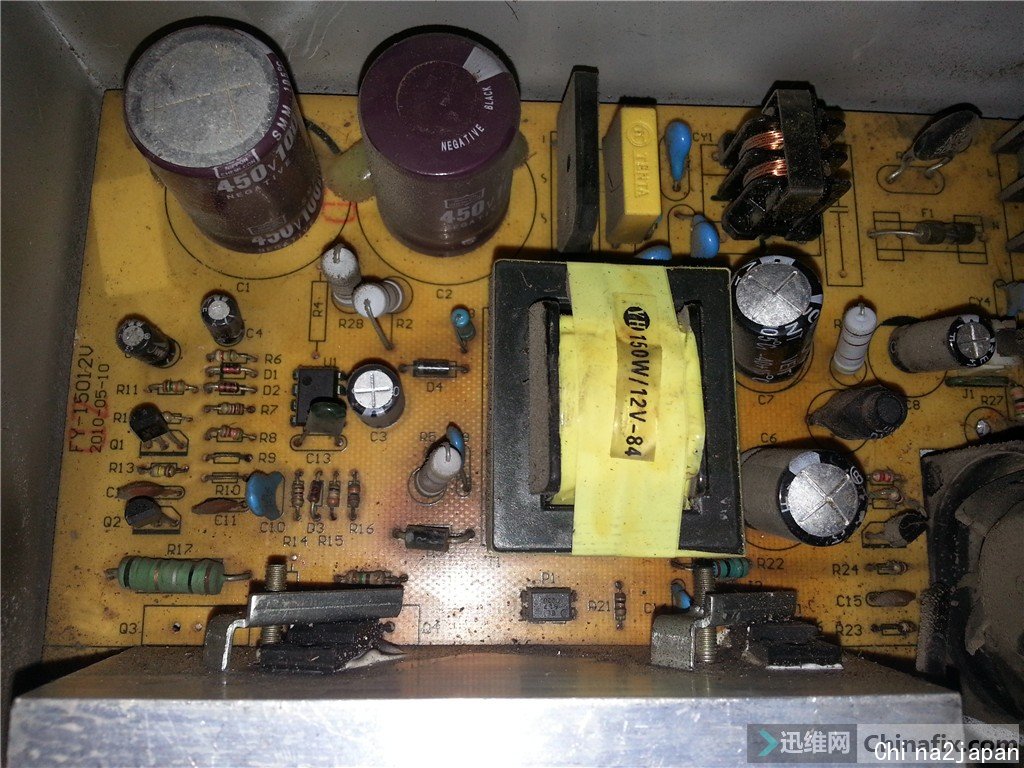

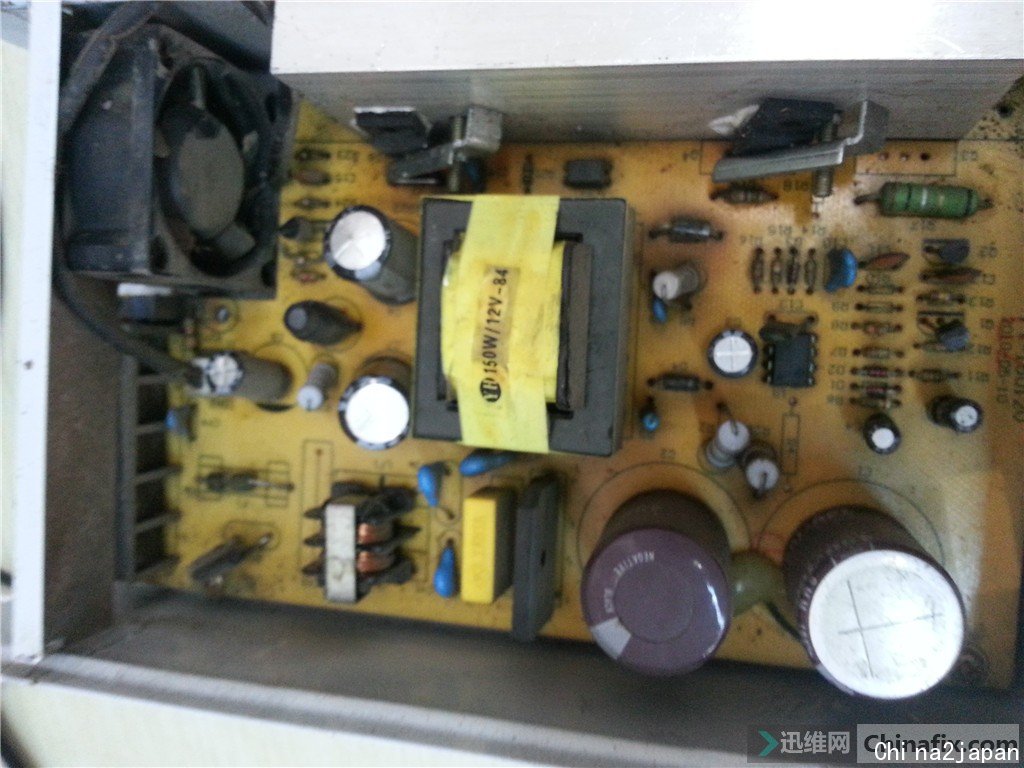

里面好干净，目测电容有问题。保险未见爆。

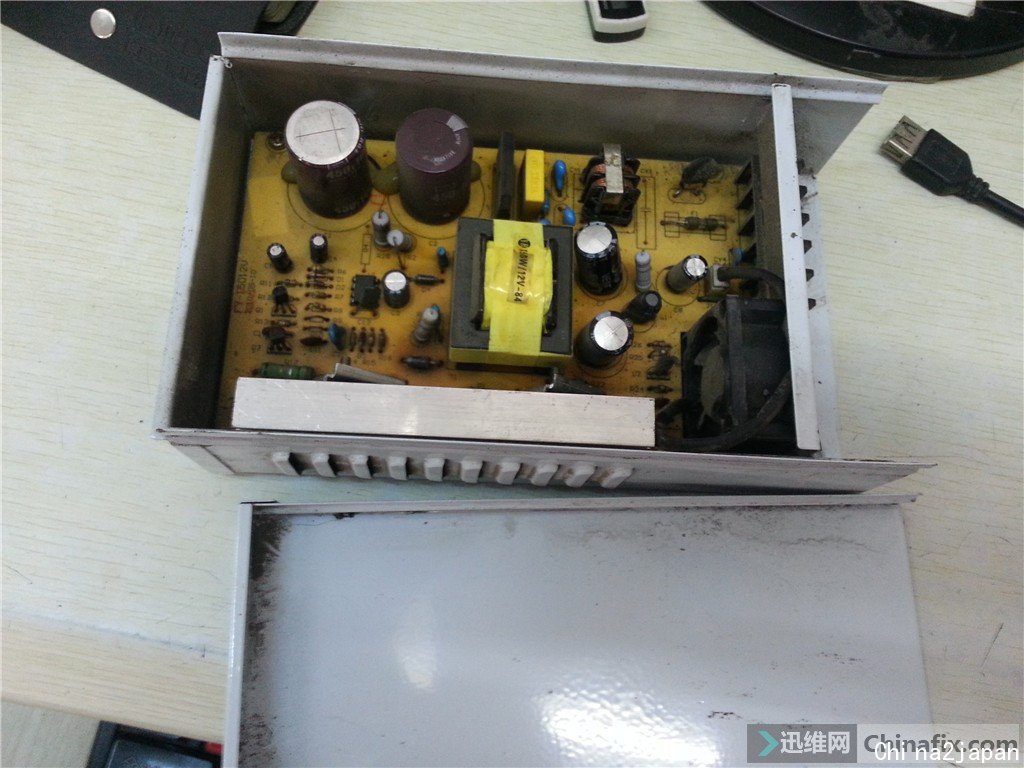

这种室外用的电源里面连绝缘膜都没有，非常危险，一但进入异物外壳就带电了。之前遇到一个电源，里面钻进去一只壁虎，烧坏4个摄像头。

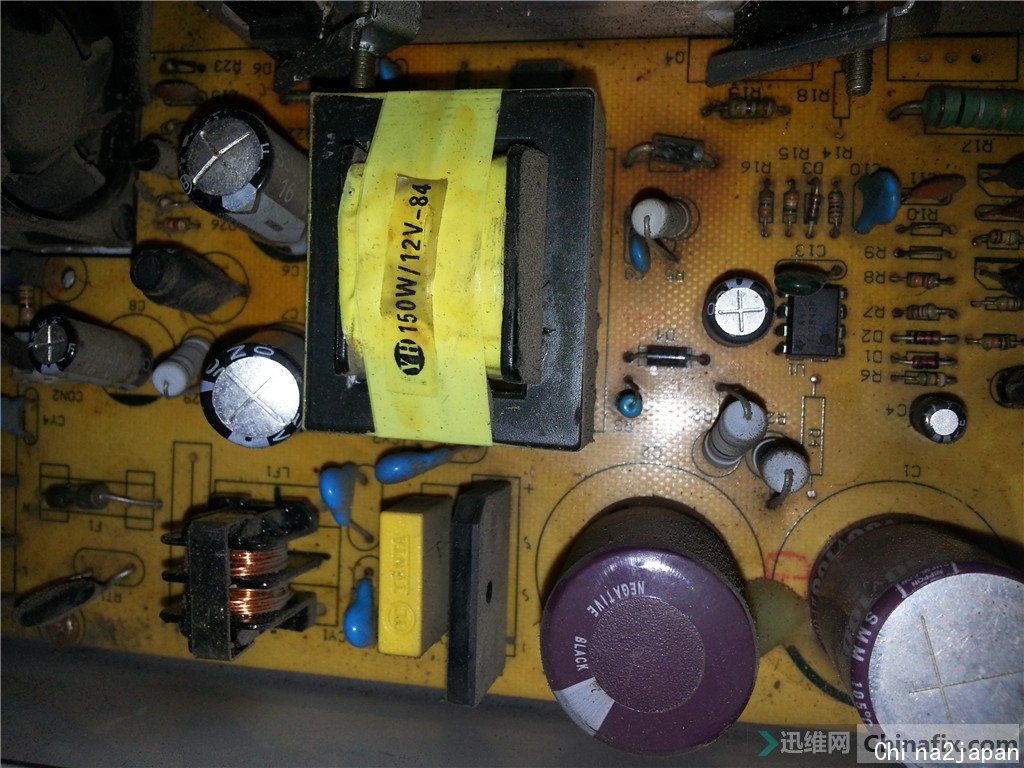

驱动芯片tl3842,开关管，没拆散热片没看到。

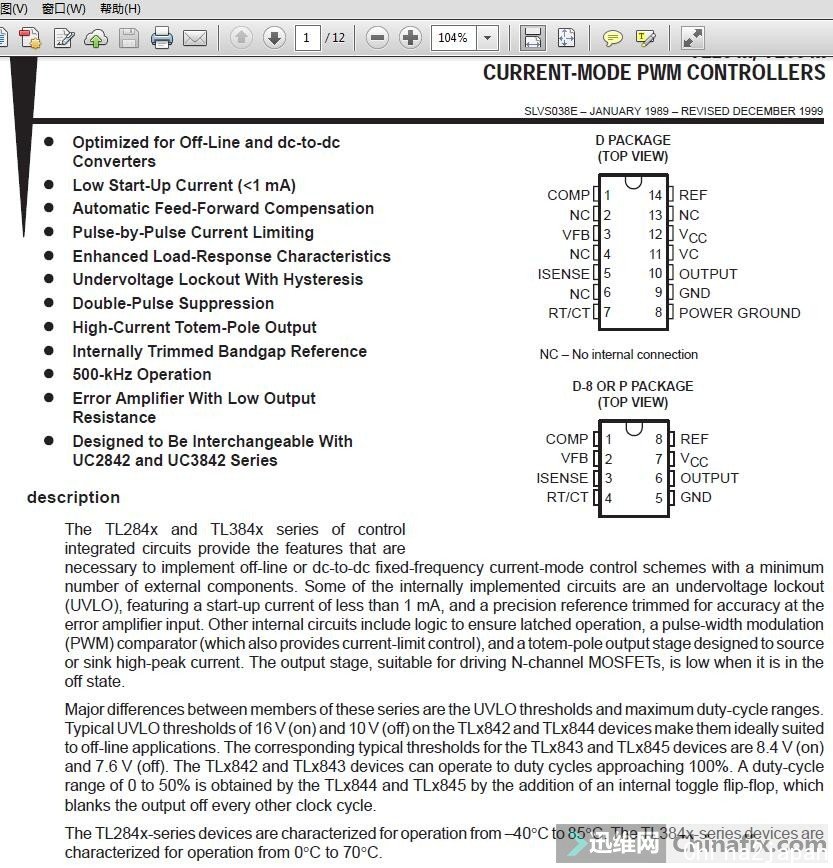

TL3842.pdf

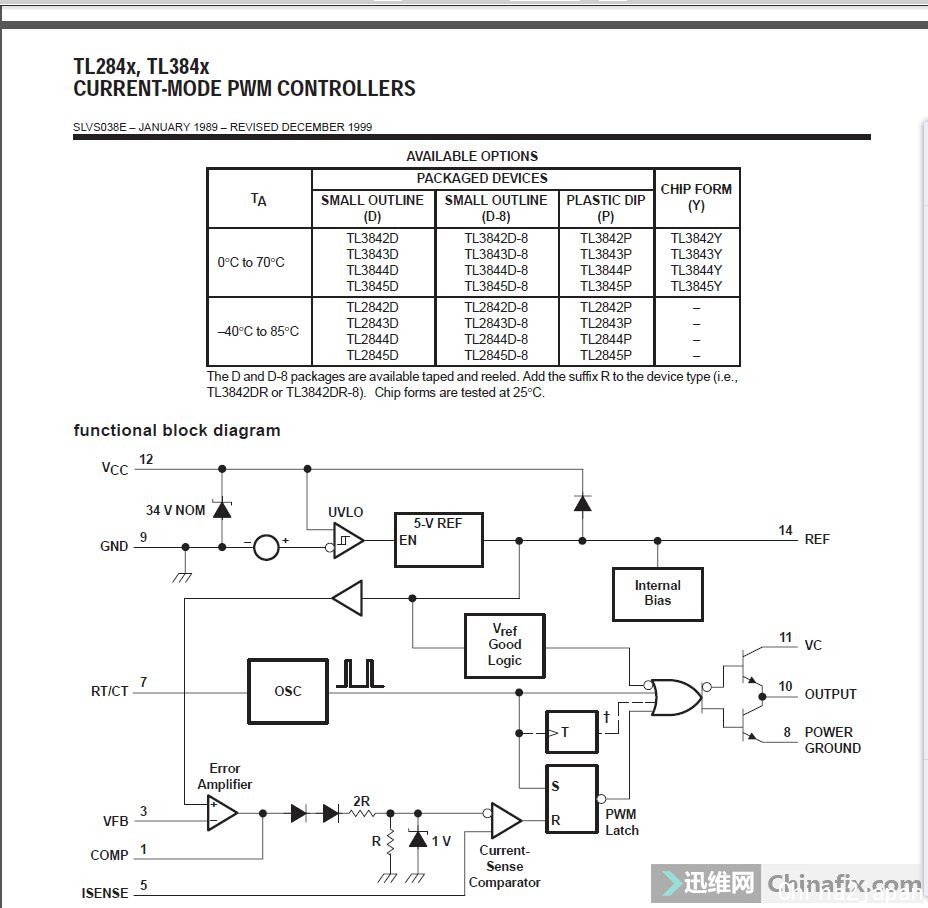

3842资料。
3842应用
KA3842组成的开关电源电路.doc
评论
好几个电容都不行了
评论
惨不忍睹，扔
垃圾桶
评论
用料马马虎虎，勉强使用（在三包期内），低耐压的电容和NTC就明显不怎么样，缩水货
评论
这用料没什么啊
评论
是的，先拆开看看，还没顾上修呢
评论
山寨电源，三无产品
评论
估计功率没那么大。
评论
是的，我对NTC很熟悉，一眼看过去就知道又是虚标货，真正能通10A电流的NTC体积比这大多了，
我们厂以前就是做NTC，PTC和压敏电阻的，技术规格我还是清楚的
评论
鄙视山寨货！
评论
10A 一般是 几D的
评论
开关管只有一个13n60,还是3n60看不清了，但一个的话都达不到120瓦，估计能达到6安就不错了，峰值10A还可以。
评论
5D--20就是额定10A的，那些什么5D---9和5D---11都是中小功率（杂牌电源，电动车充电器上经常用，200W以下），还有5D---7更是小功率（50W以下，在机顶盒上有用到）
5D---13和5D---15才是大功率的（适合300W---450W开关电源使用），台系电源以前在我们厂进货就要的这种，现在没了，用料也缩水了，改用中小功率的了，
现在的NTC有些厂家标示不规范，这里的5D是这个意思----5代表在标准环境下是5欧姆，D---代表DISK，
7,9,11，等等代表内部元件的直径，数字越大===功率越大，允许通过的电流越大
评论
在工厂待过的都是高手呀
评论
13N60 很大的电流了 一般瓦数好像都很大了
评论
是的 学习了 多谢科普
评论
限流电阻是0.1欧的，最大电流不超过10A，
评论
以前没了解这么多,........
评论
是的
学习了
评论
