后级输出测电阻，5V，12V，3.3V皆在22欧左右，数字表二极管档一点就叫，待机紫对地150欧左右，翻来复去查元件，没找出有短的地方来，是不是正常呢？？还有这破电源的5V待机整流管方向竟然是反的，跟其它电源不一样，负极接变压器的，超特别，而又是自己拆测，肯定是出厂即如此。有点蒙蒙的
评论
找了一个航嘉电源比对，
红对地电阻83（杂26），
橙对地电阻46（杂13），
黄对地电阻991（杂612），
紫对地电阻158（杂164），
灰对地电阻1037（杂1622），
蓝对地电阻544（杂866），
，，主要就是红和橙对地电阻很异常，又实在没找出问题来
评论
整流块离线测没什么问题
评论
辅助电源开关管，反馈三极管击穿，换了，开关管对热地二个1.2欧的电阻烧断了，原开关管是E3150，不知能不能用13007来替了，耐压应该是够，就是启动电压没得查，不知能不能兼容呢
评论
二个1.2欧的电阻是串联着接大电容负极的
评论
不宜用13007，耐压低了，建议BUT11A，5027之类的管子。
评论
此类对比无意义，如果某路输出对地小于1欧，可以查短路。
评论

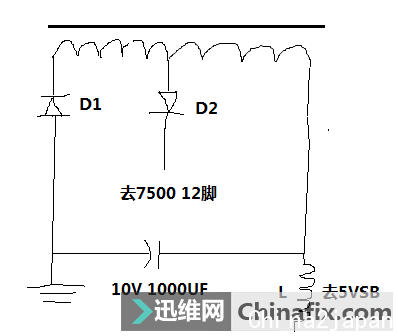

+5VSB二极管负极接变压器的问题，你看看这个图就明白了。
评论
1.2欧电阻处弄了个2.2的，一上就炸
评论
有可调电源吗？有的话分别接各路输出的线（黄、紫、红、橙），哪路可调电源保护就查哪路。
评论
变压器次级能不能全部悬空来隔离电路专门测试强电部分？试了一次，感觉1.2的电阻就是在次级悬空测试的时候炸的，初始状态是300V有，无待机，保险完整的，无任何动静，上电无反应的，原始时1.2小电阻有没断不确定
评论
一开始测试是发现辅助电源开关管基极无电压，由300V串2个500K欧电阻获取的，这启动电压一般是多少？
评论
拆下次级整流散热片时发现下面一个100欧的电阻有烧焦痕迹，但还大概能分辨是100欧电阻，结果 一测，阻值还基本没变
评论
输出不能悬空的，否则容易烧原件。
评论
修个无5V待机有这么难么？
首先你要确定故障区：高压部分或低压部分
高压部分，大电容通电后就有300V左右电压，如果电压降低速度快，说明高压区电路工作正常，管子正常工作中，所以需要用电，故降压快，那么就是低压部分故障。反之大电容电压降得比较慢 就是高压部分故障了。
高压部分也就那么几个元件，容易坏的是管子和启动电阻
低压部分就光耦，431容易坏。
如果用电心跑跑5V电路，一定可以跑出来时哪里出的问题。
评论
上图看看，没见过这种待机二极管的接法，上个待机部分正反面图，输出级电阻好像没这么小的，检查整流管和电容
评论
与我的电源7500的12脚电源电路一样，测得是8.6v的直流电压。不知道是否正常？使用数字表交流档可以直接测量输出交流电压吗？
评论
还是更换sb5v和7500的12脚滤波电容再说吧
评论
先修待机。不要短接绿地。
评论
