日本电子维修技术 请教一下高手,,关于一体机电源问题,




今天接到一台联想B500的,客户说,开不了机,还说刚开始时,换一下电源线就好了,,最后就怎么都不行了,,
拆出开机子,,查了一下,,最后发现是电源的问题,,
量了一下,5VSB有5V,绿线也有5V,,在按开关触发,绿线也有被接低,强行关机后,绿线5V也又回来,,
但触发绿线被拉低后,电源风扇也不转,无各项电压输出,
电源拆来看了一下,表面没发现任何不正常现象,
想请教一下高手,像这样的故障,关于电源的,应该从哪一步入手查,?
请指点,谢谢,

评论
这老师没教啊!

评论
你用“替换法”试试换台电源,如果故障依旧,就要考虑到主板有问题了。

评论
建议看刘坚强   电源维修教程,,,

评论

修电源一步步来,一般都二极管,三极管和芯片坏

评论
用台式机的电源试试,看是电源的问题还是主板的问题,别盲目修

评论

嗯,发贴前已经试过了,外接是可以正常触发开机,

评论

嗯,发贴前已经试过了,外接是可以正常触发开机,

评论
电源先空载人为拉低绿线试一下,看风扇及各路有输出吗?若有则为主板故障,电源保护关机。若没输出则为电源问题,待机5VSB有了那查电源的开机电路。

评论
电源IC引脚输入输出正常吗?

评论

那就直接换个小电源吧,我也有个一体机电源,挂了,本想修修好,一直也没得时间,也懒得去弄它

评论
换电源吧

评论

这个之前也试过了,直接短接绿地,,一样是风扇没转,无输出。。就确定是电源了,不是主板问题,

评论

开机后,绿线没电压了,那5VSB还有吗?如果是用的TL494或7500方案的,那开机后的各脚电压发一下,我帮你分析

评论
看下电源好信号有没有

评论

那就修电源吧,待机正常了,检查开机电路吧。主控采用的是什么型号的。

评论
这种电源换掉省时省事。

评论

开机了绿线没电压了,但ATX的5VSB还有,3V  5V  12V都为0V
WT7527    除了第3脚4.47V  ; 4脚有0.29V (第4脚按下开关触发前也是5V);   15脚4.5V  之外,其它引脚触发前、后都为0V。

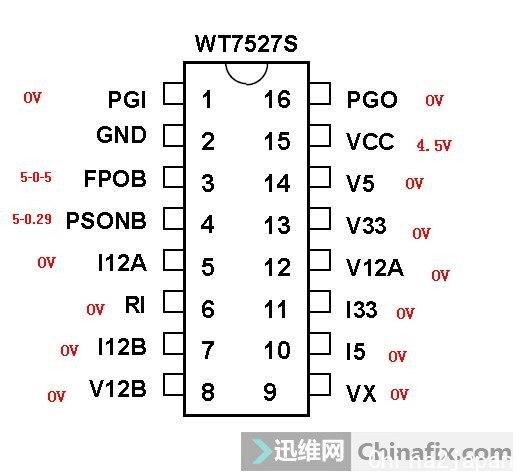

下图是WT7527S的,我芯片上是没有带“S”的 应该一样吧, 第3脚有高低高的跳变,第4脚有高低跳变,正常第四脚应该是高低之后,最少还要高上来,但是它没高起来,只有0.29,





评论
看来是主动式PFC电源,先查一查MOS管及周边电阻和整流管有没有损坏,没坏再查立起来的小板。

评论
