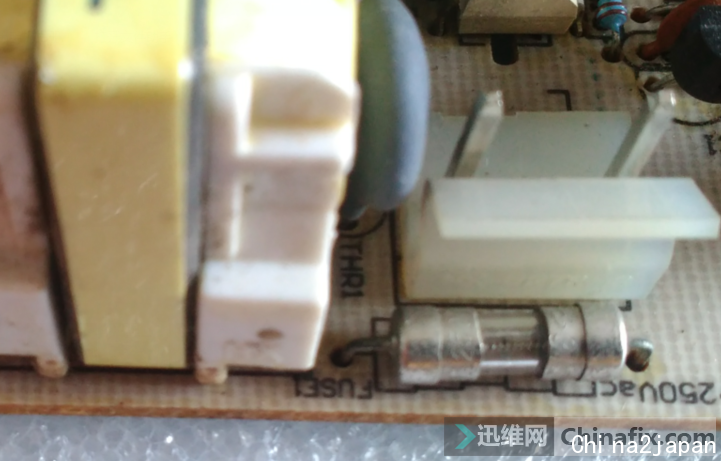

保险完好
大电容未鼓包

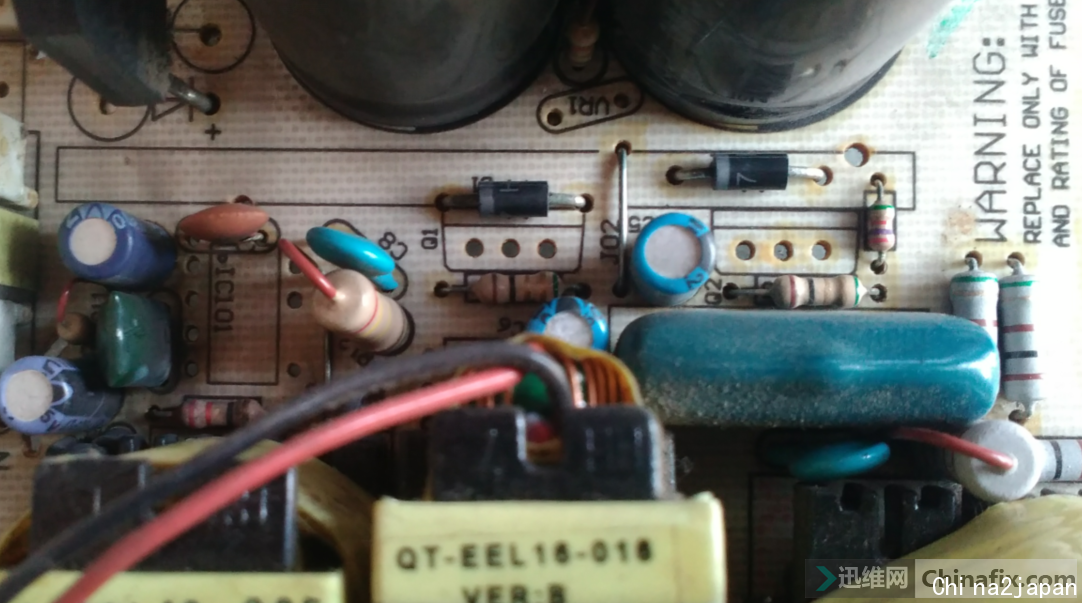

辅助部分集成IC

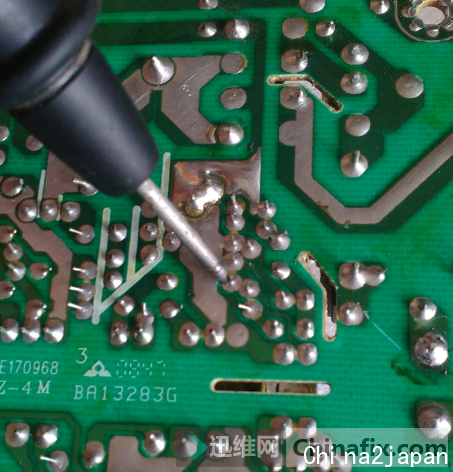

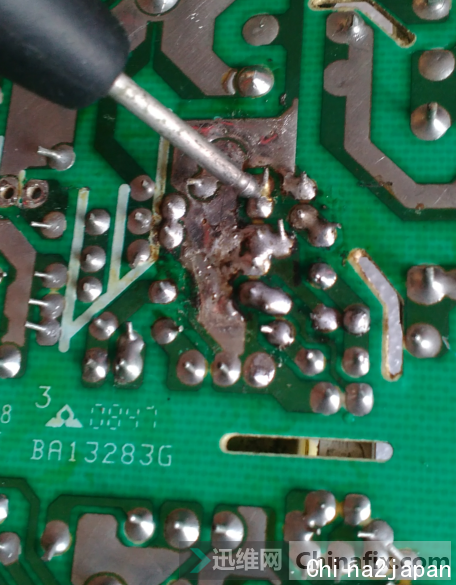

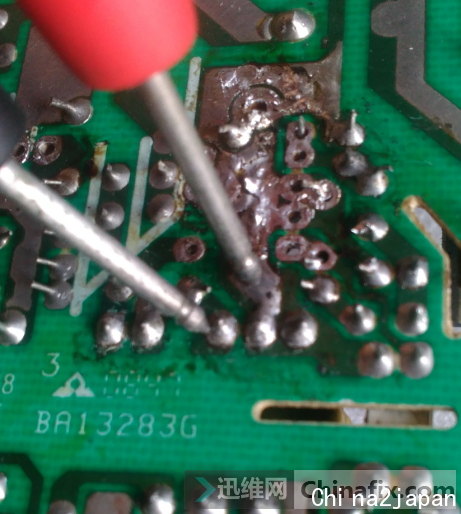

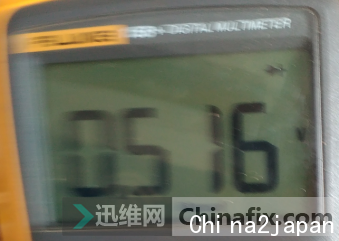

测试辅助IC 5脚对地 偏低

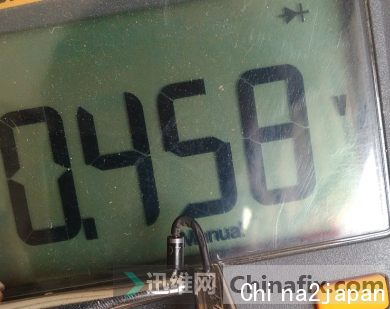

测试1脚对地偏低

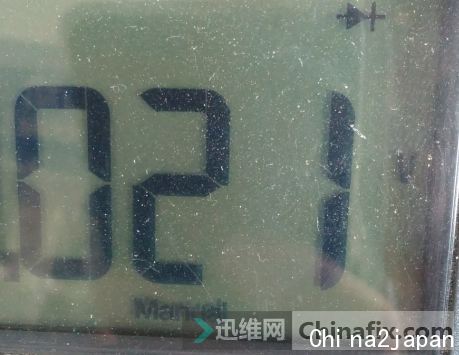

测试4脚对地偏低 正常600多

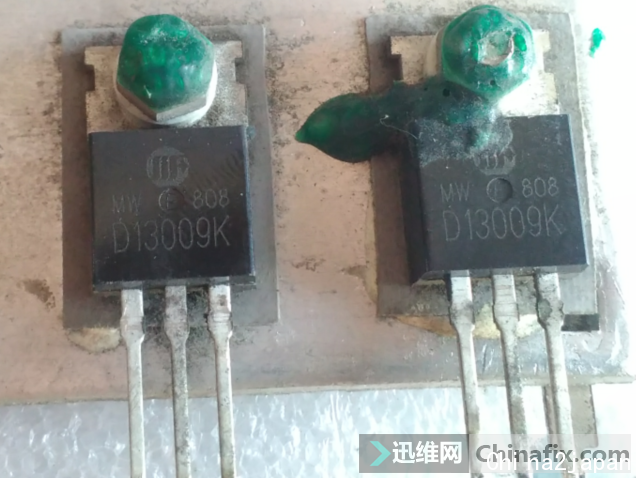

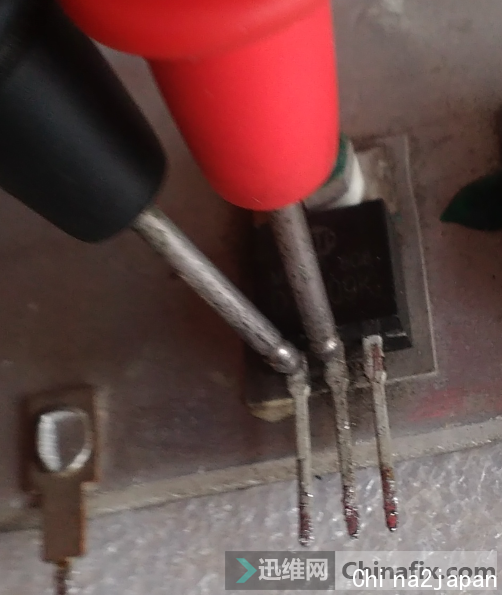

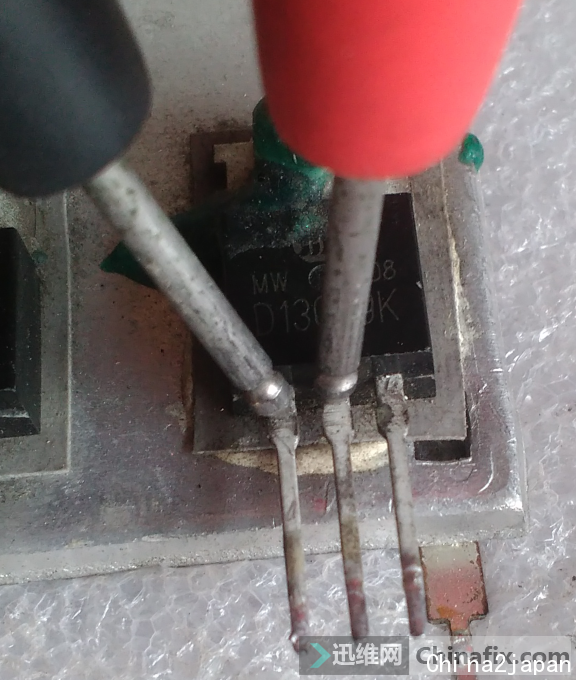

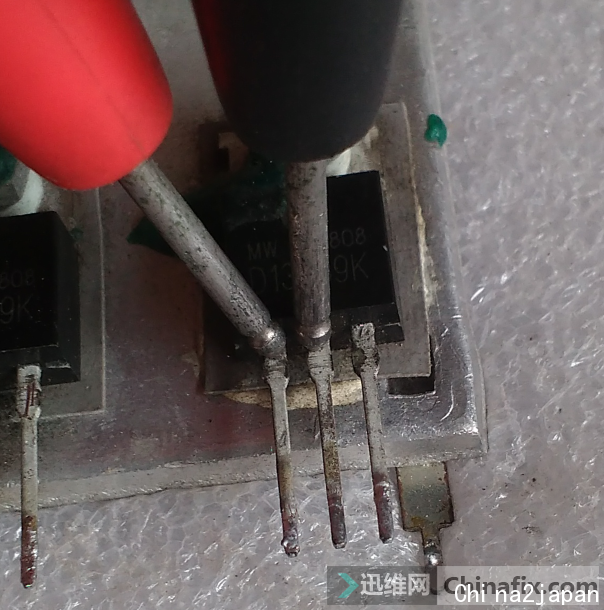

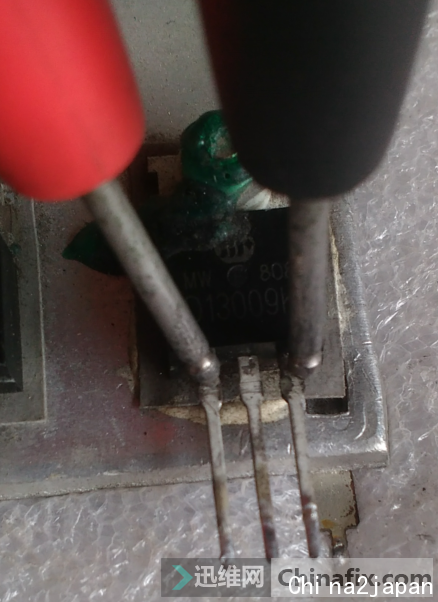

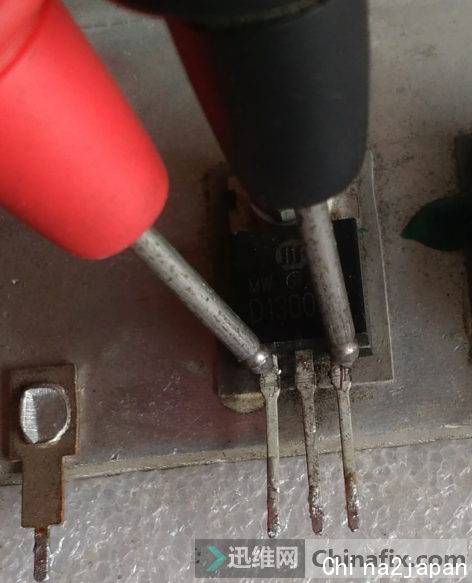

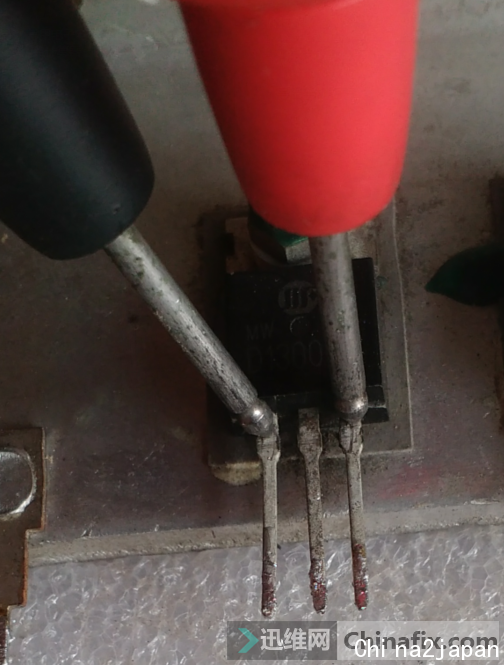

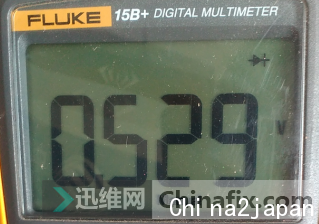

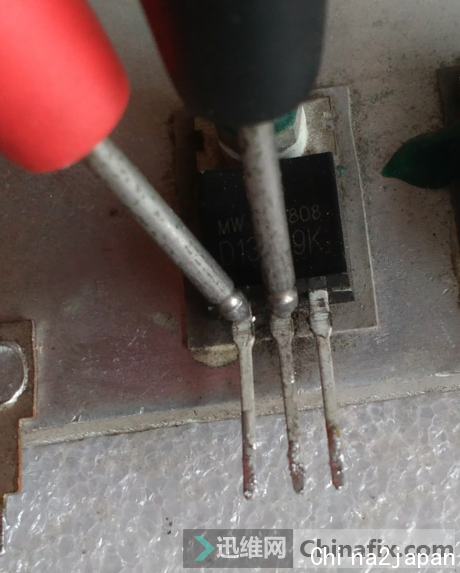

两只13009 主开关管测试正常

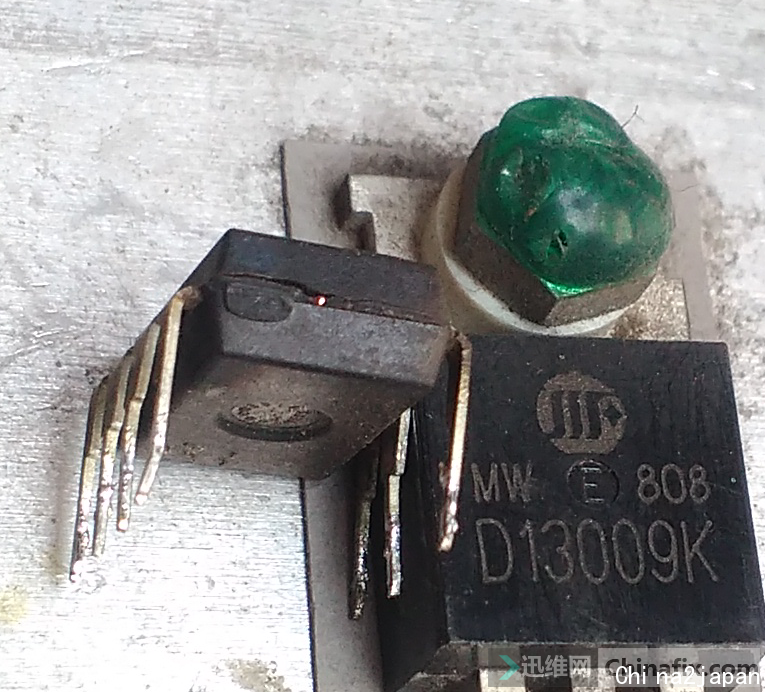

辅助ICP1014AP06

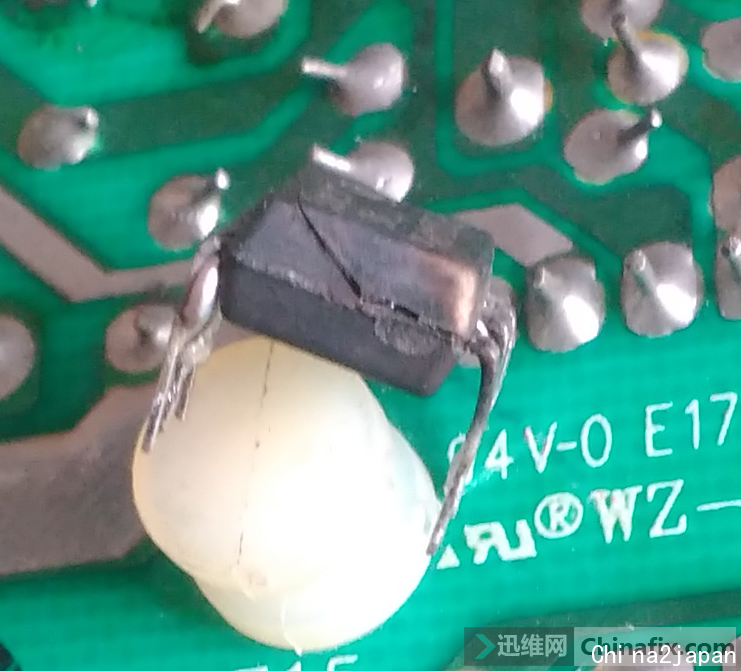

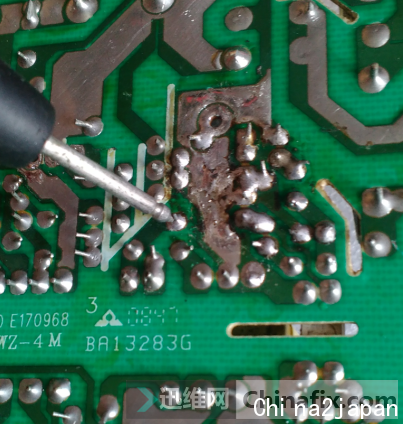

可见已经裂开

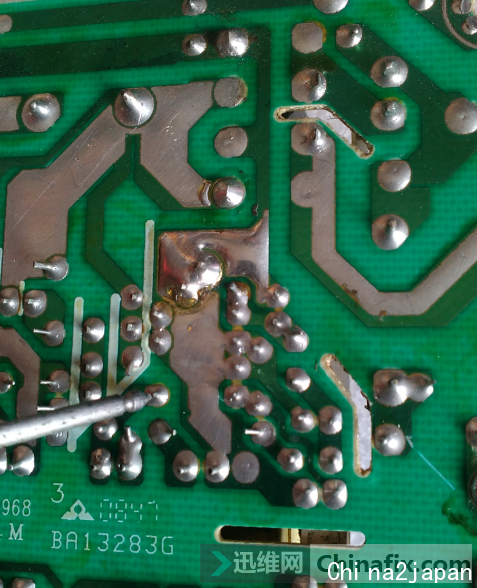

更换好的P1014AP06 测试1脚对地正常

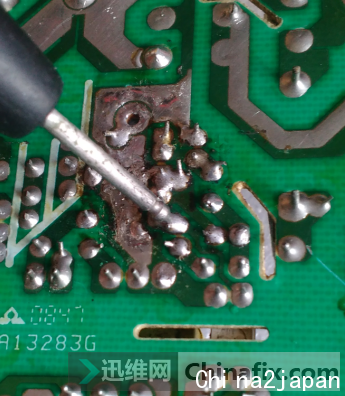

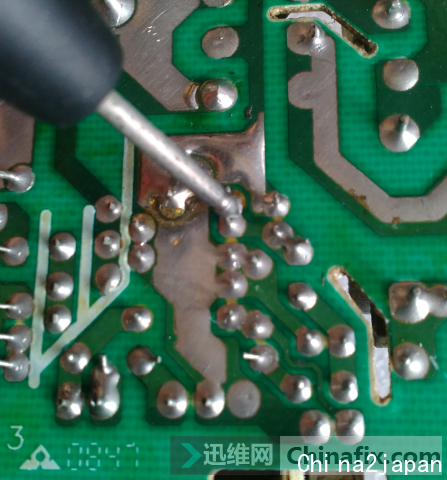

4脚对地
5脚对地
测试1脚VCC 相连元件正常 尖峰吸收正常

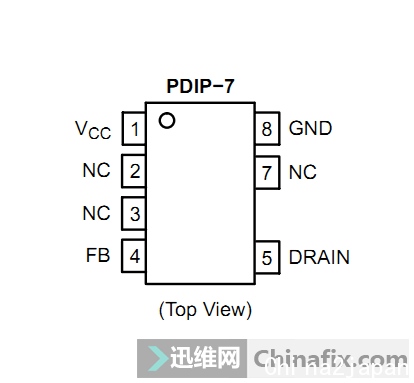

P1014AP.pdf
上灯泡一闪就灭 测试无5VSB 输出
可以测到300v
保险完好 辅助IC P1014AP06怎么会炸裂了呢
还应该查什么地方
评论

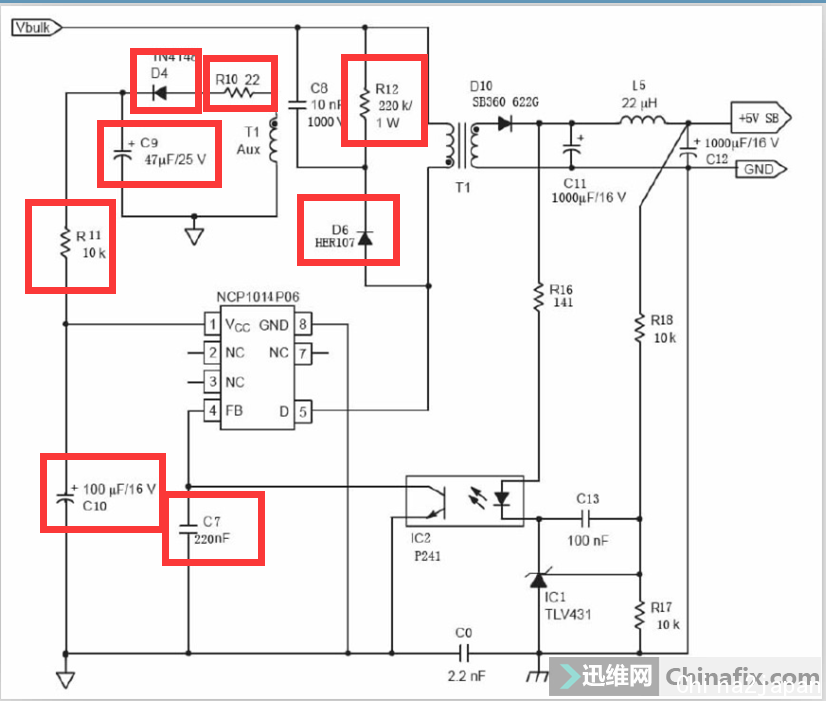

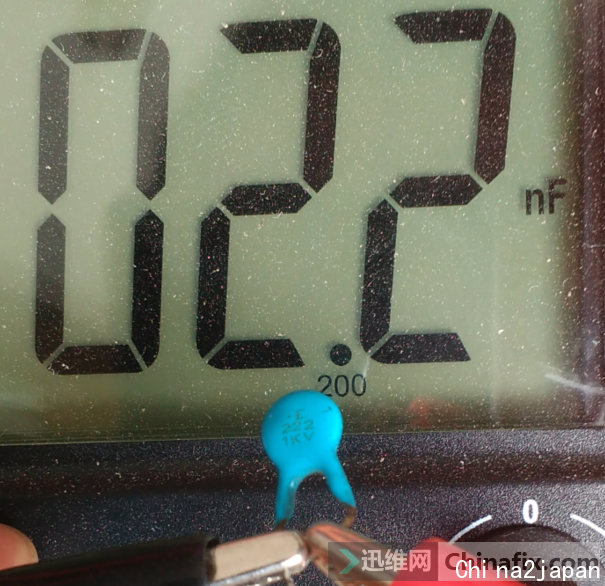

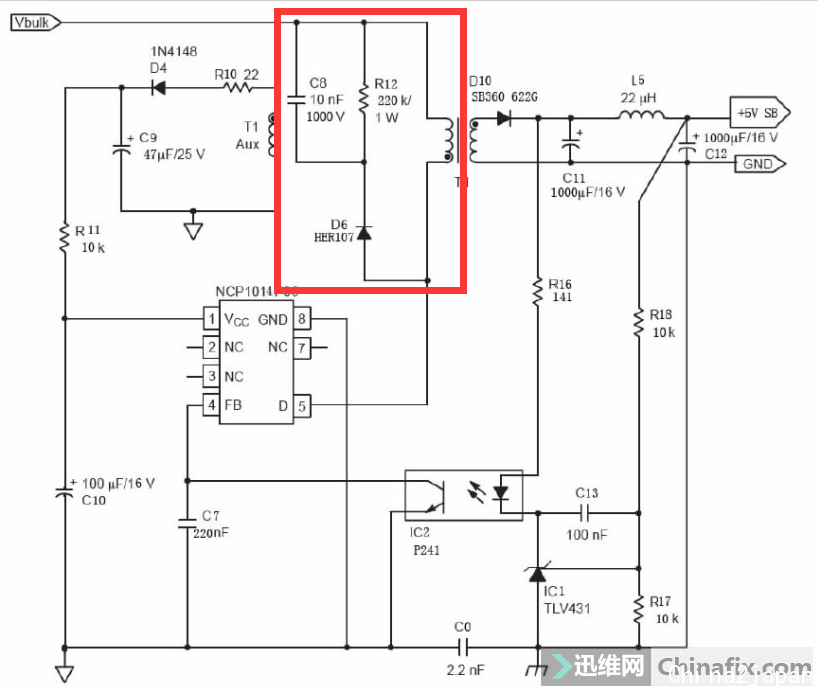

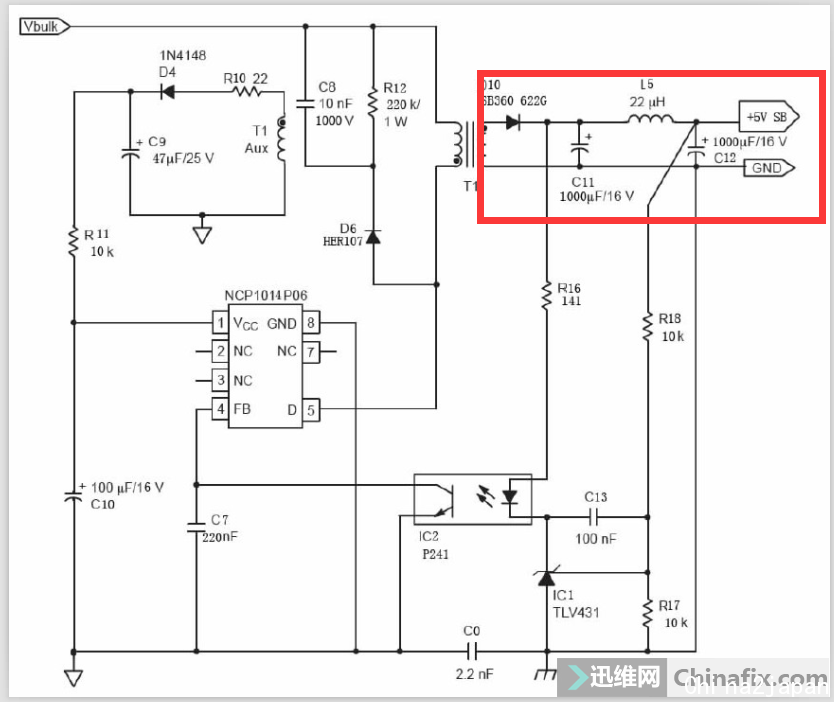

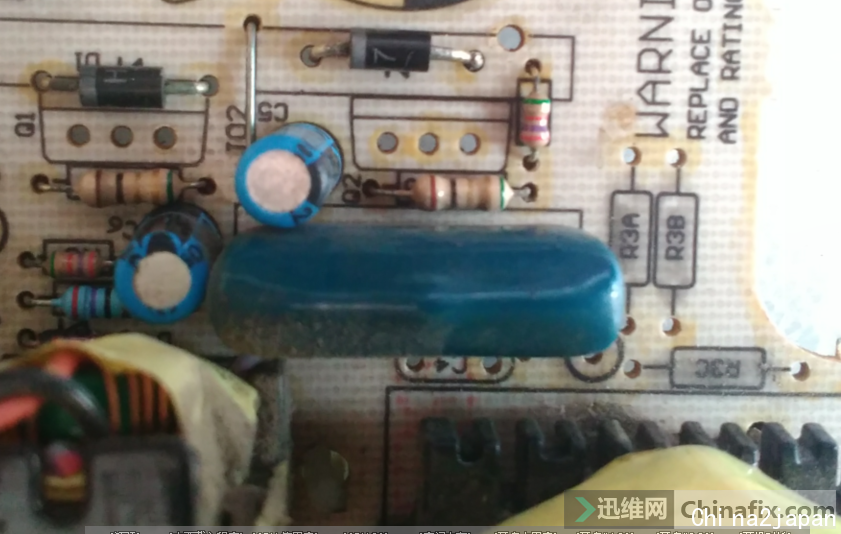

辅助部分初级短路尖峰吸收部分

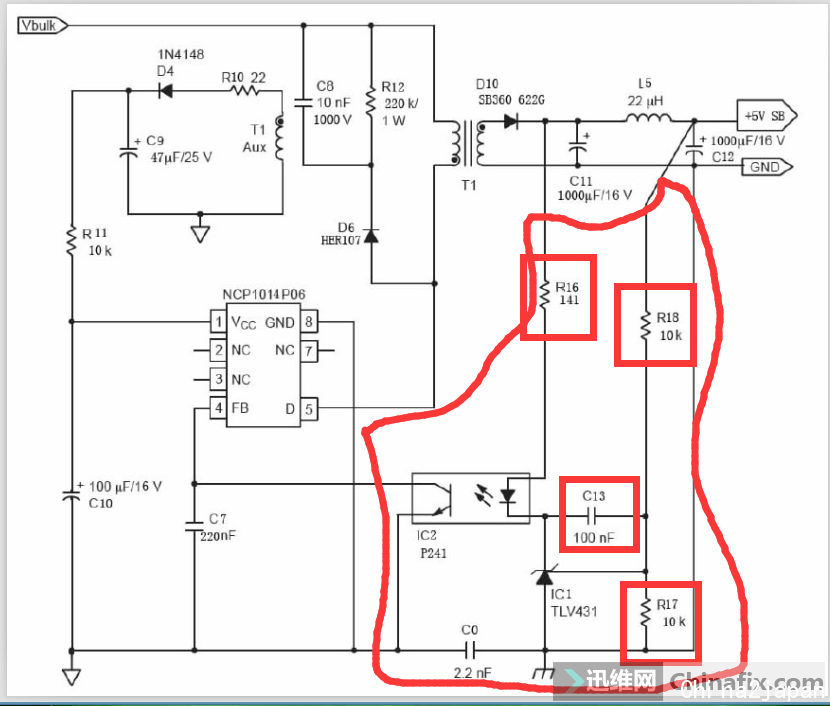

稳压控制部分

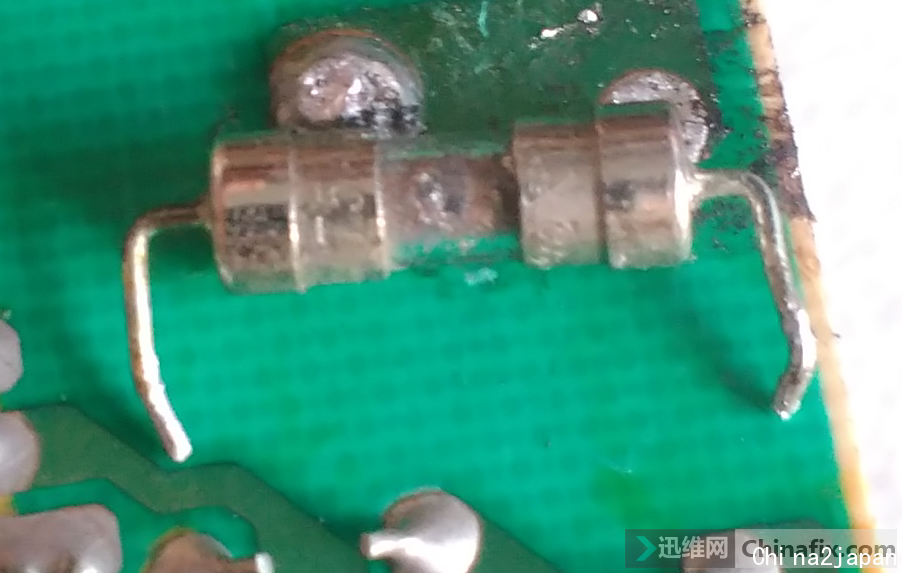

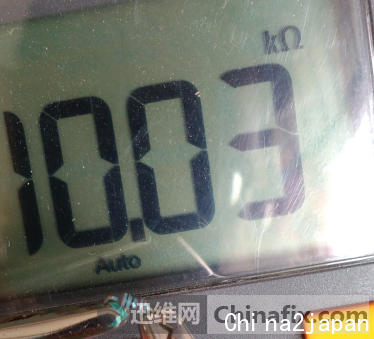

R16

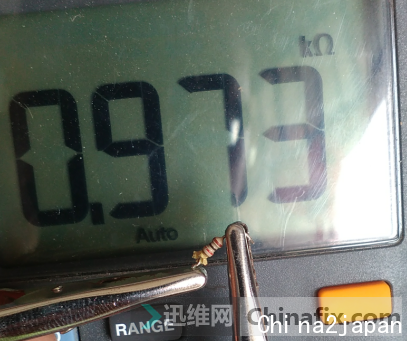

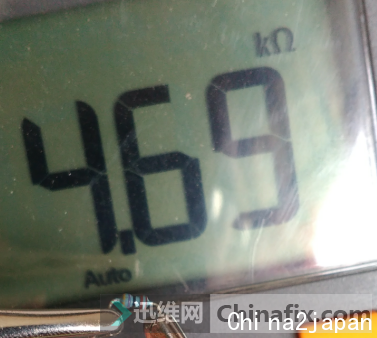

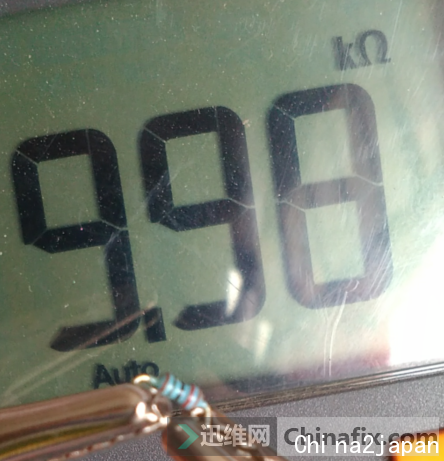

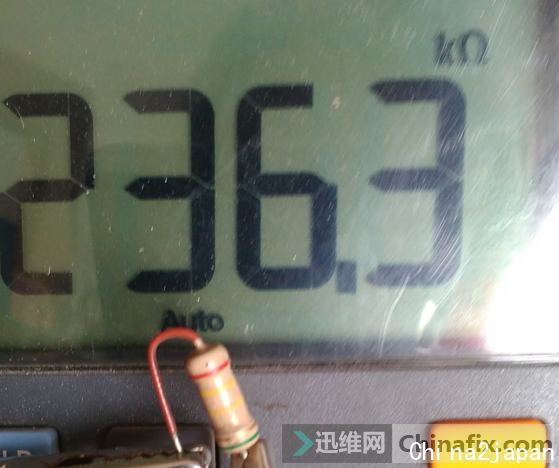

r18 r17 431 取样电阻

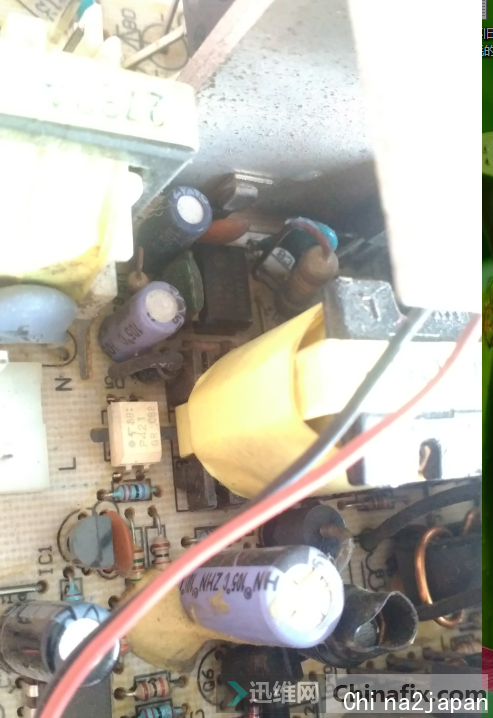

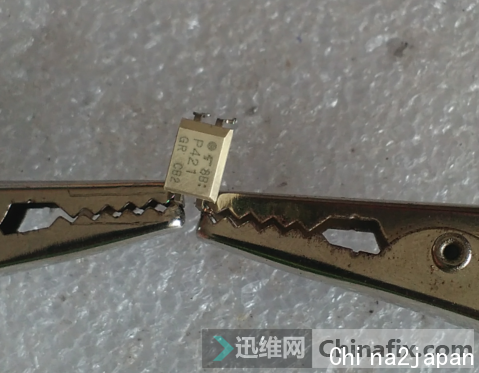

光耦

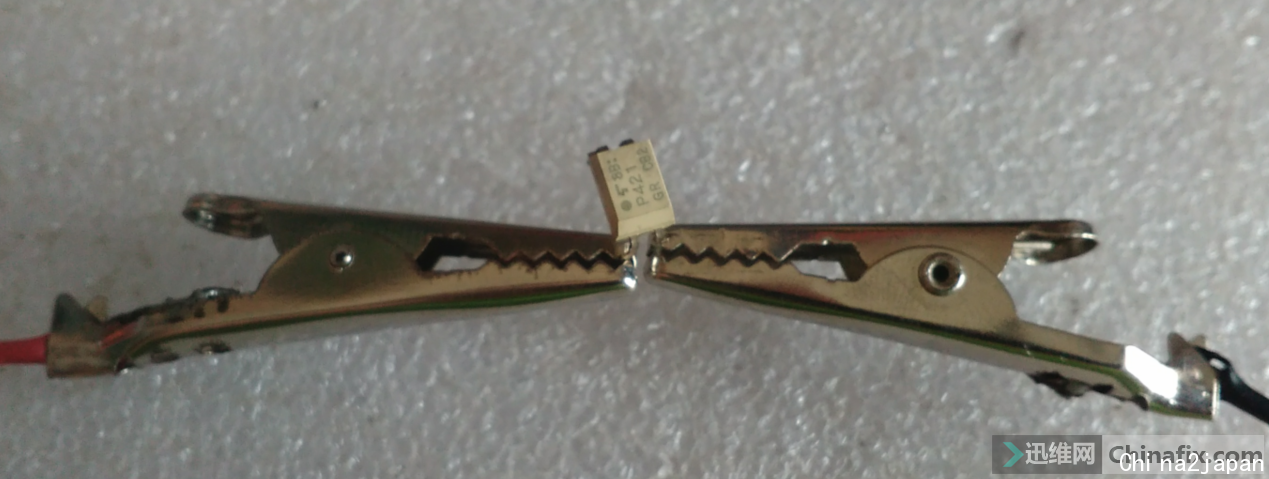

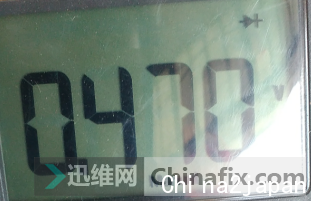

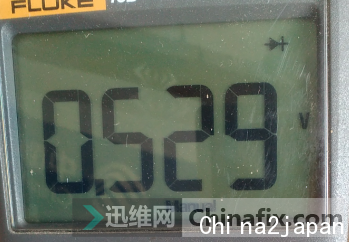

光耦 1脚红表笔 2脚黑表笔

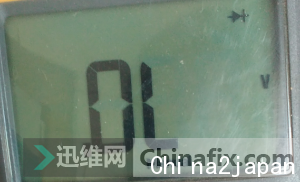

1 2 脚对换表笔

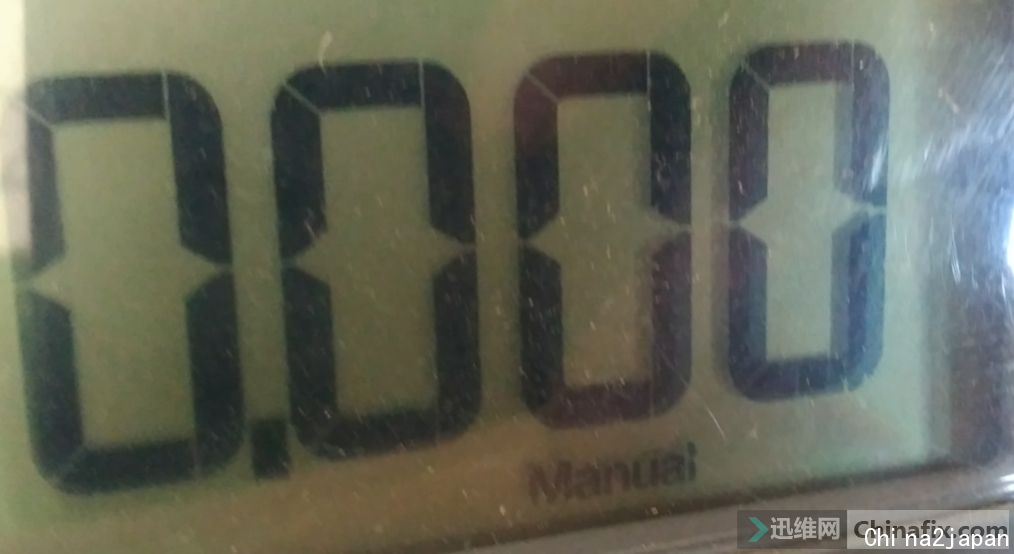

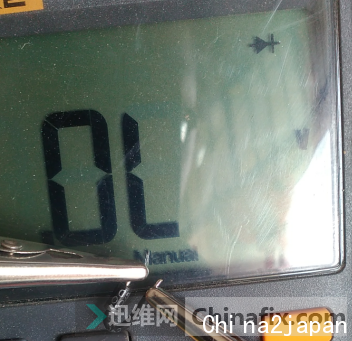

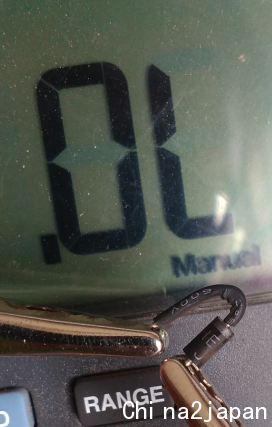

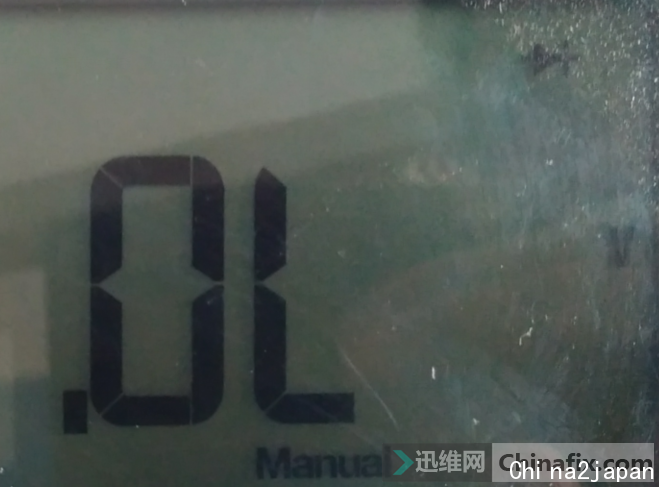

3 4脚 都是无穷大

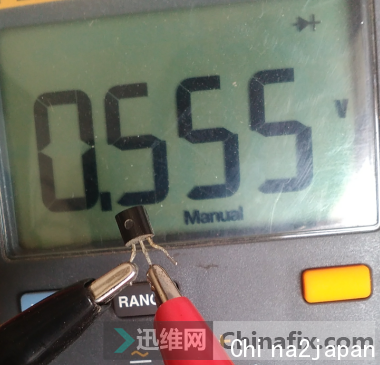

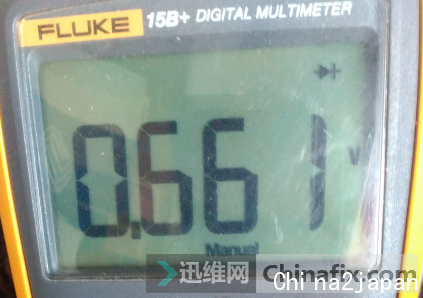

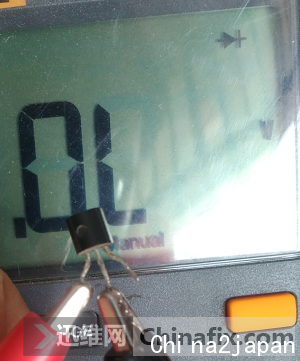

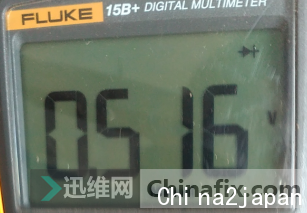

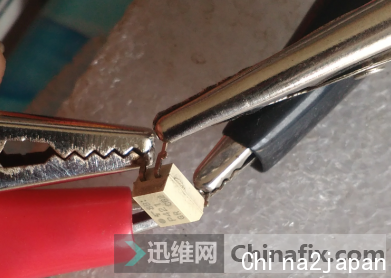

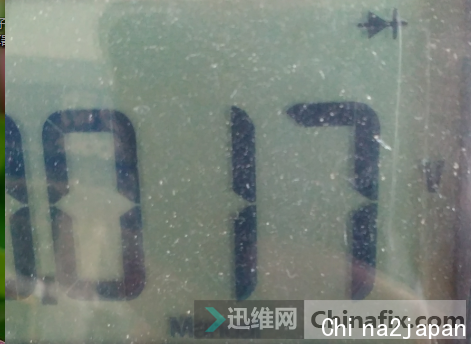

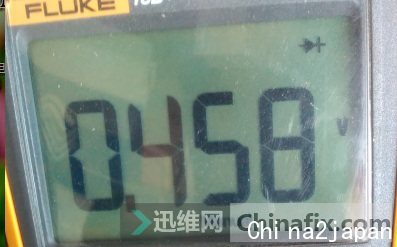

1 脚红表笔 2脚黑表笔 万用表二极管档 加电测试

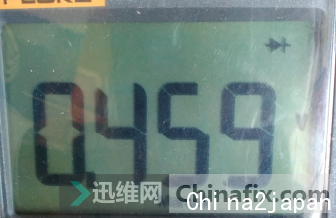

3 脚红表笔 4脚黑表笔

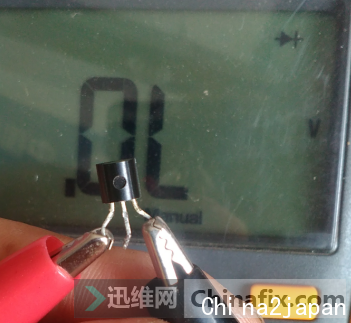

TL431

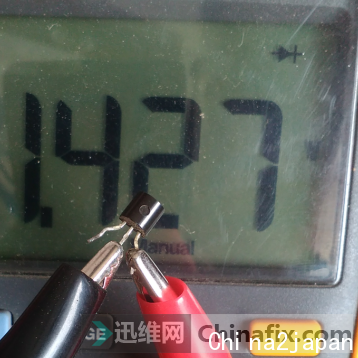

黑笔 K 红笔A
K A 对换表笔
K红笔 R 黑笔
K R 对换表笔
A 红笔 R 黑笔
A R 对换表笔
5V整流滤波部分

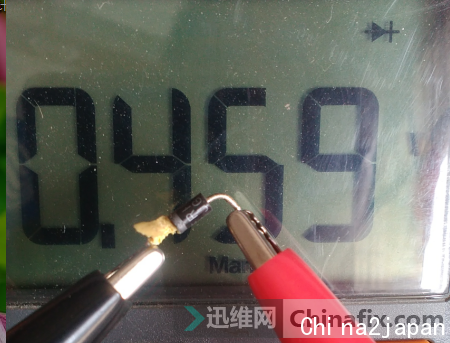

5V SB 整流管
7500 12脚供电整流管

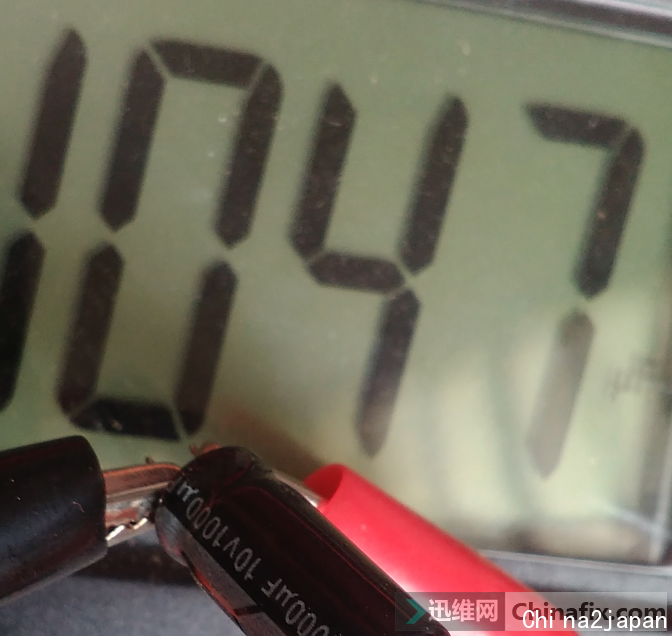

5V SB 滤波电容
7500 12脚滤波电容

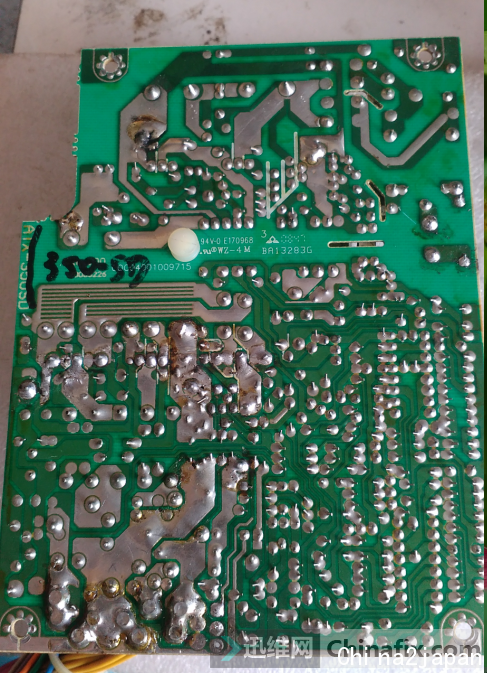

初级部分 短路全查 没发现短路 损坏元件
上保险 怎么会炸保险 和P1014AP06 和辅助变压器烧断线呢
看来 这个电源报废了 只能料板了
评论

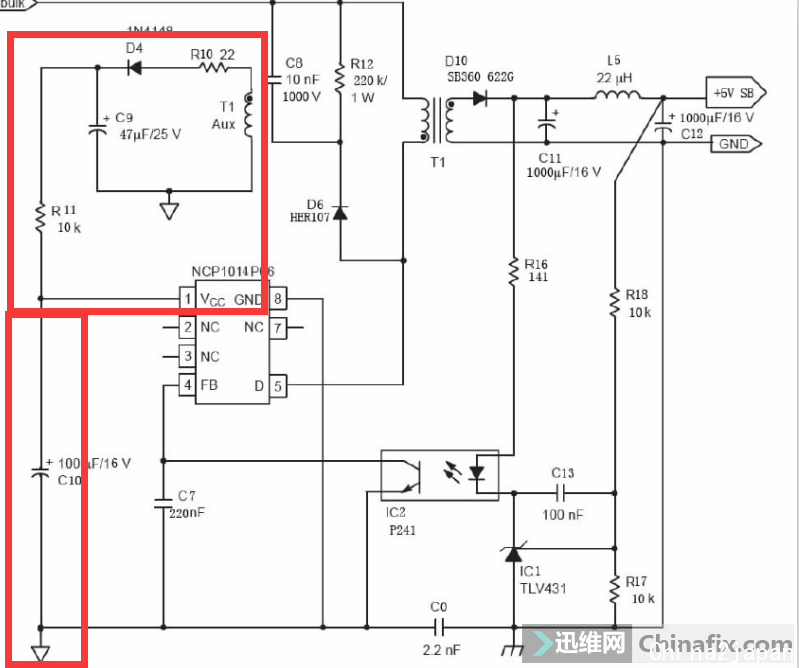

扫荡辅助部分短路
P1014AP06
1脚VCC部分

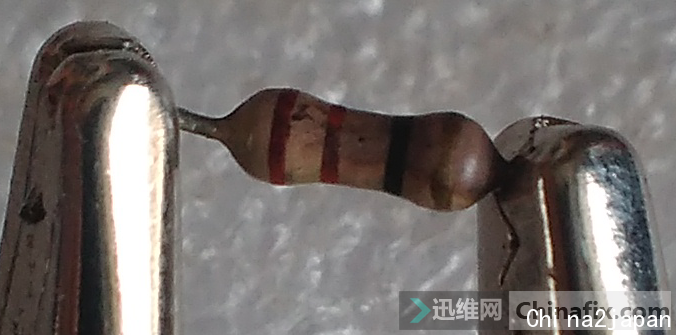

R10 22欧
R11
D4 整流管
滤波C9
滤波C10
评论

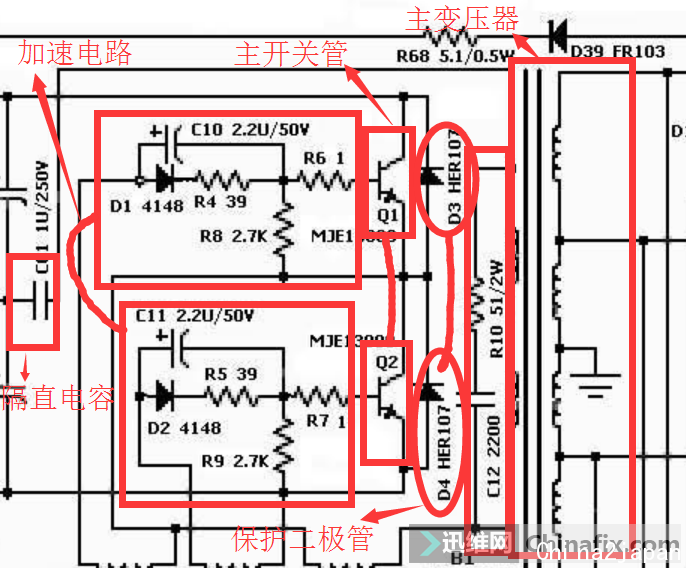

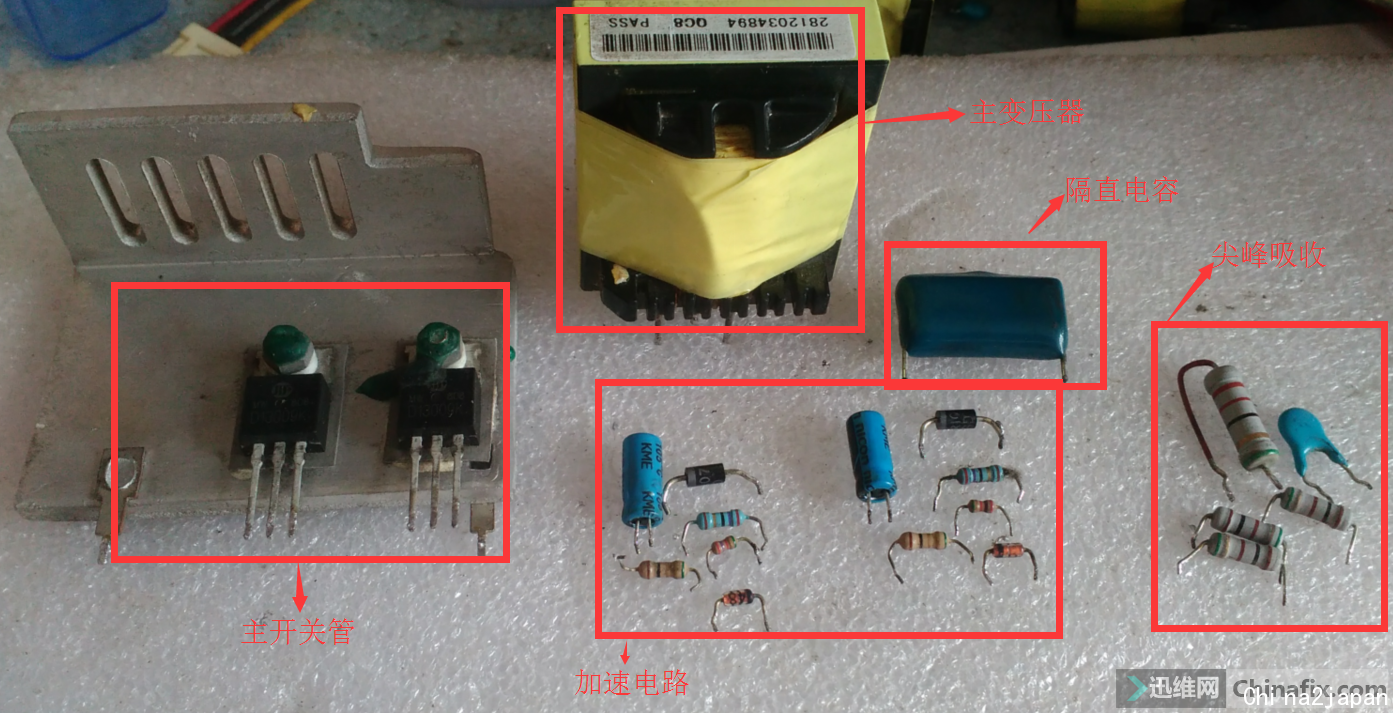

扫荡主开关管部分短路
测试两只主开关管正常
评论
主开关管正常那么说明1014是自然损坏，可能是主板待机部分或手机充电干坏的。
评论
一插电 就炸了
手机充电干坏的怎么说
评论
换了辅助ic就好了?
评论
重点查C9、C10是否正常。
评论

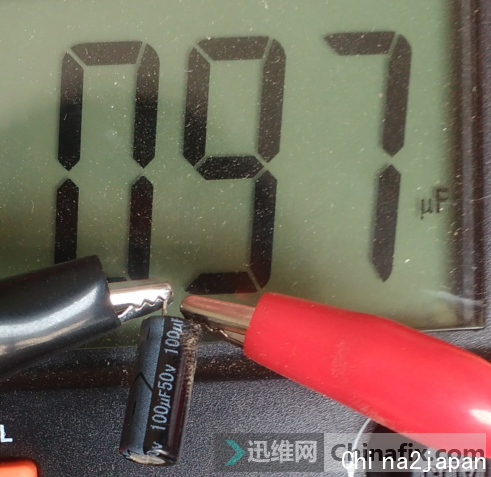

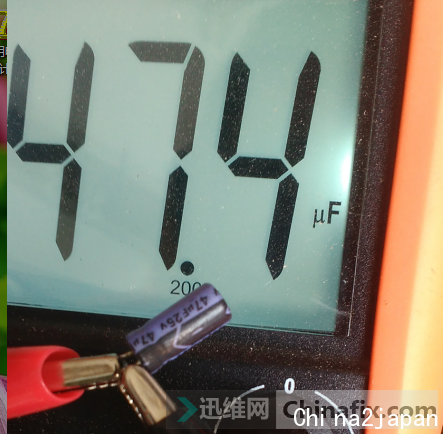

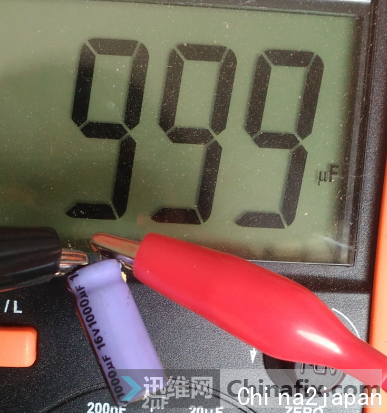

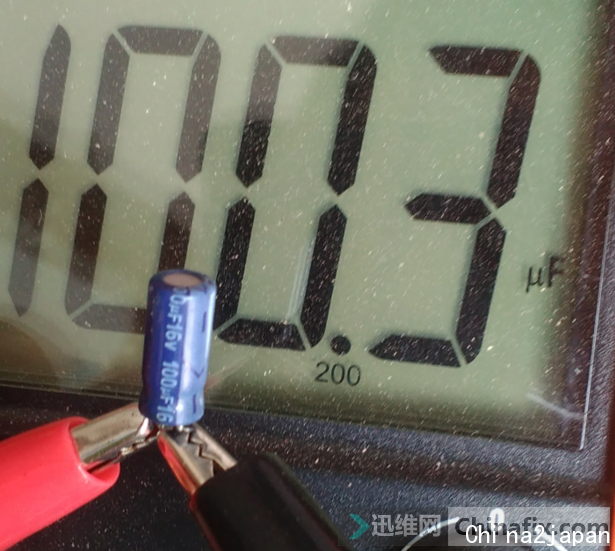

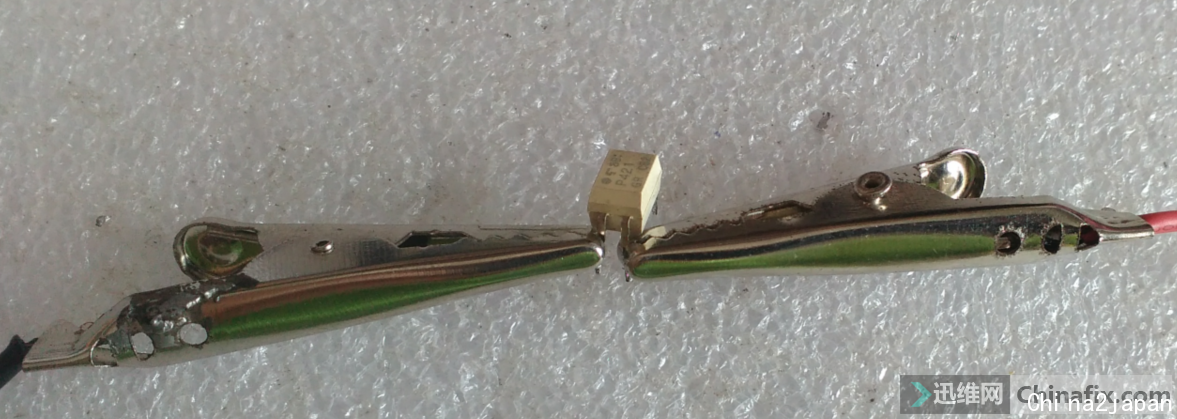

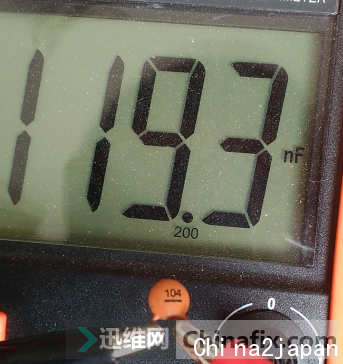

电容表 测试容量正常呢
评论
1014各脚的电压呢？
评论
1脚 0.23v
4脚 0v
5脚 0v

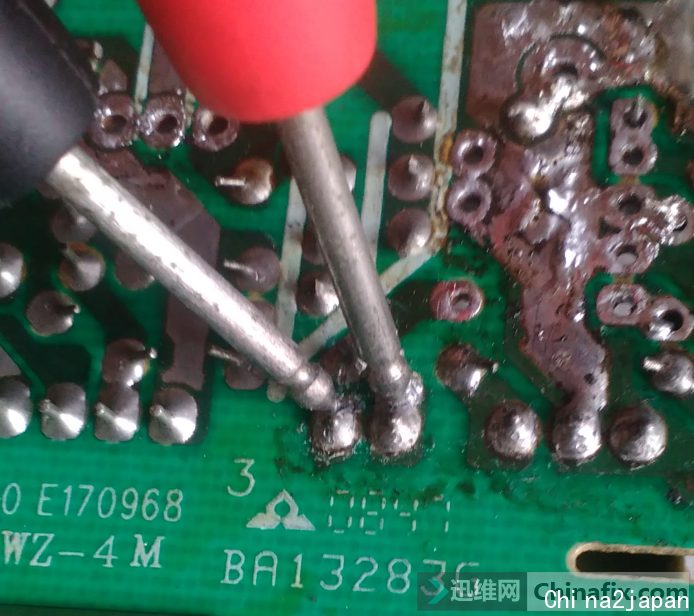

测变压器连接290v 正 有300v 连接5脚D级 无290v
评论
变压器初级断路了。
评论
多谢指点
还来测试下变压器看看
评论
来学习学习 电源维修
评论

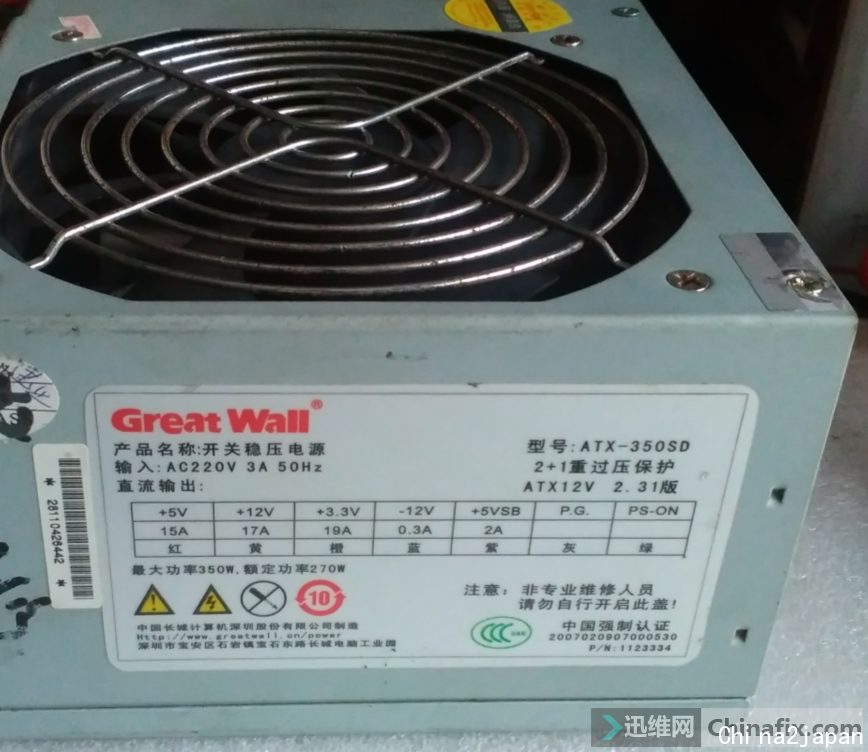

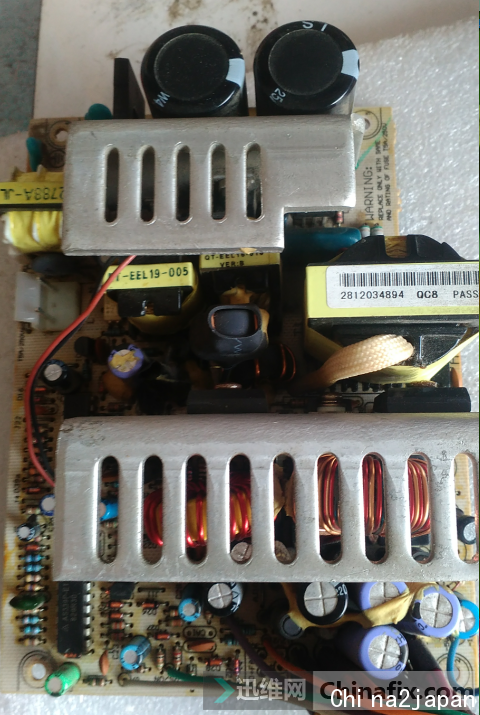

找到一个相同的采用集成IC的 P1014AP06的长城电源
测试辅助变压器 初级
参照图纸
副绕组
主绕组

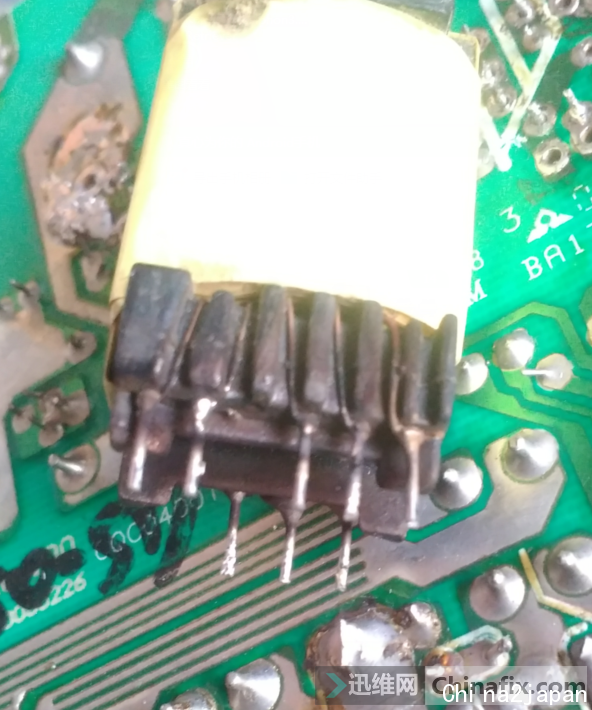

测试故障电源 辅助变压器
副绕组
主绕组 已经断线 正常是通的
找到1个长城电源料板 拆下辅助变压器
磁芯大小一样 19 型号不一样
初级不一样
初级一样 对比PCB 板 脚相连 5v SB 和494 供电整流管一样
一只脚 接地
故障电源电源的 有空位可以安装料板拆下的 辅助变压器
更换辅助变压器 上灯泡测试 一闪就灭
5V SB 5.09v 绿线3.6v 正常
评论
找到一个相同的采用集成IC的 P1014AP06的长城电源
测试辅助变压器 初级
参照图纸
副绕组
主绕组
测试故障电源 辅助变压器
副绕组
主绕组 已经断线 正常是通的
找到1个长城电源料板 拆下辅助变压器
磁芯大小一样 19 型号不一样
初级不一样
初级一样 对比PCB 板 脚相连 5v SB 和494 供电整流管一样
一只脚 接地
故障电源电源的 有空位可以安装料板拆下的 辅助变压器
更换辅助变压器 上灯泡测试 一闪就灭
5V SB 5.09v 绿线3.6v 正常
评论
按也是新手啊
不懂上来请教的
评论
没有啊 换过IC还是无输出
评论
楼主666
评论
楼主 最后修好了没有
是什么故障引起炸的
评论
不知道呢
但是P1014AP06就喜欢炸
评论

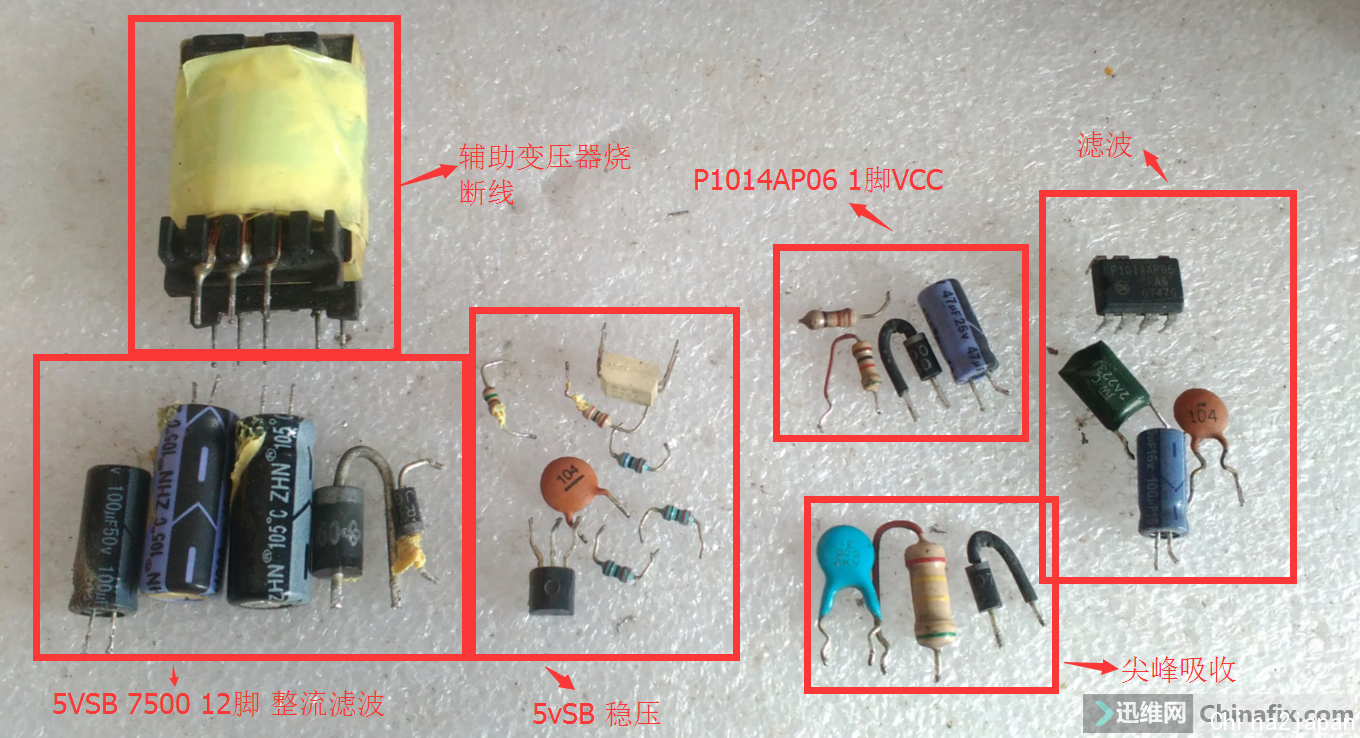

上保险 加电
砰地一声吓人的巨响
保险严重烧黑
P1014AP06 严重炸裂
辅助变压器又烧断线了
辅助IC附近元件都冲击黑了
辅助变压器又挂了
第一次遇到这种情况
上灯泡一闪就灭 测试5V SB 输出 正常 绿线电压正常
一般上灯泡 一闪就灭 就不会炸机的
这是什么原因造成的呢
问题在初级 还是在次级
评论
